Замок зажигания:
+12в – розовый
зажигание – белый
ц.
з. (силовые) – синий и фиолетовый
В водительском пороге:
повороты – белый и бежевый
бензонасос – красный

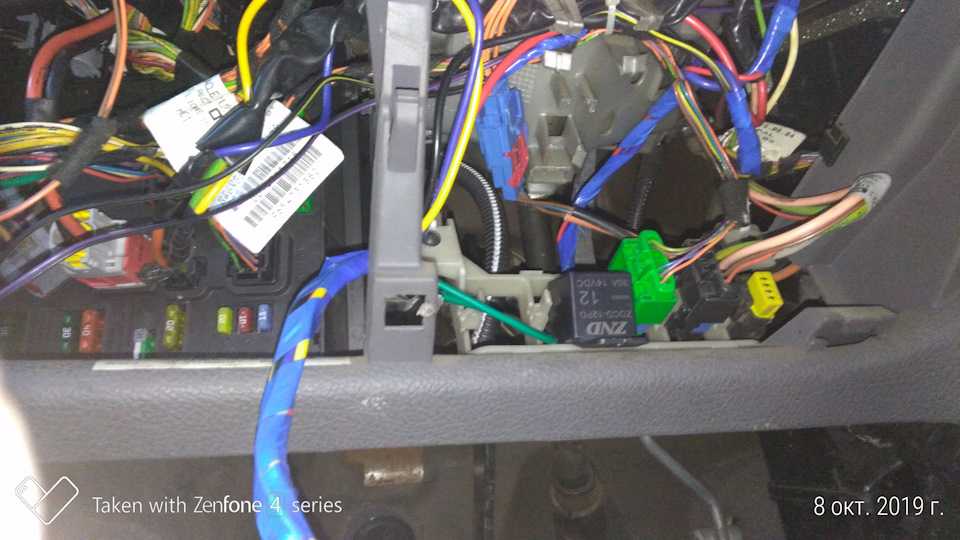

Для обхода штатного иммобилайзера использовал Starline BP-03. На замок зажигания 4 петли.
Жгут замка зажигания:
+ 12 – бежевый
стартер – жёлтый
зажигание – белый или светло фиолетовый (выходят из одного пина)
концевики дверей задние (-) – голубой (задний левый) и светло коричневый (задний правый) в зелёной части разъёма BLANC Eh2 блока предохранителей
концевики передних дверей ставим свои, так как на штатных проводах появляются минусы при закрытии цз. Или же разбираем двери и подключаемся там, как рассказано в этом фотоотчёте. Все концевики – в разрыв диод.
концевик багажника (-) – коричневый на разъёме плафона в багажнике.
ручник (-) – коричневый в зелёной части разъёма BLANC Eh2 блока предохранителей
повороты (+) – белый и бежевый в разъёме NOIR Ph2 блока предохранителей
центральный замок (силовые привода водительской двери) – оранжевый (отпирание) и серый (запирание) в жгуте из водительской двери
импульсы – тёмно жёлтый на катушке
Добавить комментарий
При применении ругательных и оскорбительных выражений, а также при выражении неуважения к посетителям сайта, ваш IP блокируется, сообщение удаляется.
После этого вы не сможете воспользоваться нашими сайтом и форумом. Давайте уважать друг друга!
org/Article»> Обход штатного иммобилайзера – Модули обхода иммобилайзеровУстановка сигнализации на Chery Fora — точки подключения автосигнализации
Норма схемы подключения. Спасибо
Автор: Гариф
Точки подключения автосигнализации на Mazda Atenza
Вполне себе работает,проверено на 2002 и 2003.Не нужно усложнять,чем проще,тем надёжней.
Автор: Prokach
Установка автосигнализации на Mitsubishi ASX — Точки подключения, расположение и цвета проводов
Кто-нибудь делал мягкую посадку на кнопочной машине?
Автор: Антон
Установка автосигнализации на Suzuki Liana — Точки подключения, расположение и цвета проводов
Синий Разьем панели приборов — черно/желтый концевик водительской двери
Автор: Илья52
Установка автосигнализации на Suzuki Alto — Точки подключения, расположение и цвета проводов
Если будите как и я впаится в BCM к реле, вынимать предохранители не нужно!!! Не наступайте на…
Автор: Kalenkovich
org/Article»> Обход штатного иммобилайзера – Модули обхода иммобилайзеровУстановка сигнализации на Chery Fora — точки подключения автосигнализации
Норма схемы подключения. Спасибо
Автор: Гариф
Точки подключения автосигнализации на Mazda Atenza
Вполне себе работает,проверено на 2002 и 2003.Не нужно усложнять,чем проще,тем надёжней.
Автор: Prokach
Установка автосигнализации на Mitsubishi ASX — Точки подключения, расположение и цвета проводов
Кто-нибудь делал мягкую посадку на кнопочной машине?
Автор: Антон
Установка автосигнализации на Suzuki Liana — Точки подключения, расположение и цвета проводов
Синий Разьем панели приборов — черно/желтый концевик водительской двери
Автор: Илья52
Установка автосигнализации на Suzuki Alto — Точки подключения, расположение и цвета проводов
Если будите как и я впаится в BCM к реле, вынимать предохранители не нужно!!! Не наступайте на…
Автор: Kalenkovich
org/BreadcrumbList»>Установка автосигнализации на Toyota Spade — Точки подключения, расположение и цвета проводов
Toyota
Установка автосигнализации на KIA Cerato — Точки подключения, расположение и цвета проводов
KIA
Установка автосигнализации на Land Rover Defender — Точки подключения, расположение и цвета проводов
Land Rover
Установка автосигнализации на Toyota Spade — Точки подключения, расположение и цвета проводов
Установка автосигнализации на KIA Cerato — Точки подключения, расположение и цвета проводов
Установка автосигнализации на Land Rover Defender — Точки подключения, расположение и цвета проводов
Автор: Александр

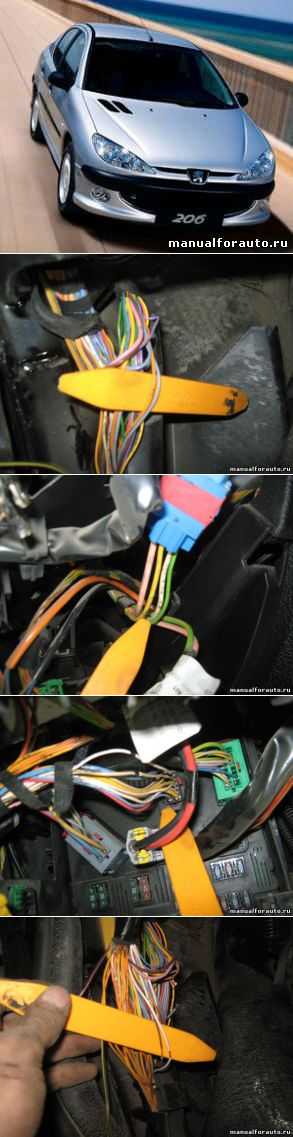

Автомобиль Пежо-206 седан, 2006 г.
Подключаемся к концевику водительской двери. Зеленый провод. Все дверные концевики через два диода
Передняя правая дверь. Также зеленый провод
Чтобы установить обратно гофру передних дверей, необходимо извлечь из стойки разъем, надеть пластмассовое кольцо на резиновую гофру
Задняя левая дверь, голубой провод. Для наглядности жгут извлечен из стойки
. Задняя правая дверь, коричневый провод
Центральный замок: закрыть — серый, открыть — оранжевый. По силе в разрыв. Жгут из водительской двери
Замок зажигания: +12
— розовый, зажигание — белый или зеленый, они на одном контакте в разъеме. Стартер — желтый.Повороты (+) — белый и бежевый, черный разъем на блоке
Ручник — коричневый.
Стоп — белый, левый порог
Контроль можно взять с катушки, зеленый провод
Жгут прокладываем через штатную заглушку. Действия такие. На «протяжку» наматываем изолентой любой провод, потом это все протаскиваем в салон и в салоне нужные нам провода наматываем на провод и тащим все в моторный отсек. Наверное, все понятно
Устанавливаем дополнительный концевик капота и колокол
Устанавливал Шерхан-7, на этой системе есть контроль о не выключенных габаритах. Для контроля подцепился к желтому проводу (+).
Пежо 206 хетчбек — аналогичные точки подключения по моим записям.
