При проектировании систем видеонаблюдения особое значение необходимо уделить организации правильного питания камер. Всем условиям эксплуатации соответствуют блоки питания Давикон.
Вот что происходит с камерами видеонаблюдения при изменении питания в большую и меньшую сторону:
|
При уменьшении напряжения |
При увеличении напряжения |
|
Срыв синхронизации |
При увеличении напряжения до 14 в (для 12 в камеры) происходит полное её выгорание (чаще всего выгорают входные цепи и сама матрица) |
|
Появление различных шумов на видеоизображении |
Если работают уличные камеры видеонаблюдения с инфракрасной подсветкой в режиме перегрузки, то возможно следующее: при включении ик подсветки происходит перегрев всей камеры и сгорание модуля подсветки. |
|
А при сильном понижении напряжения возможно полное прекращение передачи видеонаблюдения |
Наиболее часто встречаемая проблема при установке камер видеонаблюдения – это падение напряжения в цепи питания. Особенно это актуально при установке уличных камер питающихся от 12 вольт. Сопротивление кабеля достаточно для проседания нескольких вольт и в результате вместо 12 на камеру может прийти 10 и даже меньше вольт. Следует отметить, что просадка напряжения на кабеле зимой больше чем летом и камера, которая работает в теплое время года, в морозы просто не включится.
Опытным путем нами было выявлено, что снижение напряжения до 10 вольт практически никак не сказывается на работе камеры, проблемы начинаются при снижении до 9,5 – 9 в. При использовании питательного кабеля сечением 0,5мм и блоке питания 12-12,5в его максимальная длина, при которой работает камера видеонаблюдения, составляет 110-140м (в зависимости от места его укладки).
1) Использование блока питания большей мощности и питательного кабеля большего сечения. При этом обычно используются блоки питания 13,8-13,5в. Очень важно при этом способе подобрать длину кабеля и его сечение, чтобы на камеру пришли именно 12в, а не 13,5в. Сложность может возникнуть при организации питания нескольких камер от одного блока питания.
2) Установка блока питания рядом с камерой видеонаблюдения. При этом варианте возможно использовать два вида блоков питания: уличного исполнения и внутреннего. Если есть возможность, то можно установить обычный блок питания, например, с внутренней стороны стены, где установлена камера видеонаблюдения.
Если такой возможности нет (камера установлена на столбе), то можно использовать уличный блок питания.
Единственным минусом такого исполнения является то, что все блоки питания для системы видеонаблюдения располагаются в разных местах и нет возможности их запитать от ИБП.
3) К еще одному способу установки камер видеонаблюдения на большое расстояние относится использование камер питающихся от 24в(ток снизится в два раза), они лишены проблем 12в камер.
5 февраля 2014
Падение напряжения на питающем кабеле — наиболее частая проблема, с которой приходится сталкиваться при установке уличных видеокамер и ИК-прожекторов.
Рассматриваемая проблема и пути ее решения, прежде всего, относятся к уличным видеокамерам и ИК-прожекторам, работающим от напряжения питания 12 Вольт.
Провод, по которому происходит подача питания на уличную видеокамеру, обладает сопротивлением, достаточным для потери нескольких вольт. В результате до камеры вместо требуемых 12 Вольт доходит гораздо меньшее напряжение.
В свою очередь это ведет к ухудшению качества изображения, а также к снижению чувствительности видеокамеры.
По статистике большая часть уличных камер устанавливается летом и при включении отлично работают.
Неприятности начинаются в холодное время года, когда включается автоподогрев, резко увеличивающий потребление тока. Камера просто перестает работать.
Небольшое снижение напряжения порядка 2 Вольт практически не сказывается на работе камеры. Проблемы, как правило, начинаются при напряжении питания ниже 8,5 Вольт.
Для питания CCD-матрицы необходимо 2 типа напряжений: +15 Вольт и -7 Вольт, которые формируются внутренними умножителями внутри видеомодуля. При снижении напряжении на входе камеры умножители не справляются с поставленной задачей и выдают некорректные значения. Вследствие этого сначала снижается чувствительность CCD-матрицы, а затем изображение начинает «заплывать».
Напряжение на камере, потребляющей 0,5 А:
Длина кабеля (сечение 0. 5 мм) | Напряжение на камере |
| 20м | 10,8 Вольт |
| 50м | 9 Вольт |
| 80м | 7,2 Вольта |
| 100м | 6 Вольт |
Особенно сильно падение напряжения питания сказывается на мощность ИК-подсветки. При уменьшении напряжения всего на 2 вольта светимость прожектора падает в 5 раз.
Конечно, можно применять схему стабилизации тока ИК-прожекторов, но, как правило, это ведет к ряду других недостатков.
Существуют 2 способа стабилизации тока ИК-излучателей:
1. LDO-схема.
В этом случае на светодиоды подается пониженное напряжение 6-7 Вольт, а остальная мощность рассеивается на радиаторе. Недостатком такого решения является дополнительный нагрев корпуса прожектора и низкая мощность подсветки.
2.
Импульсная схема.
При импульсной стабилизации излучателей отсутствует дополнительный нагрев, а ток отслеживается специальной схемой с обратной связью. Недостатком данного решения является высокая стоимость ИК-прожектора.
Как показывает практика, оптимальным решением для правильной работы ИК-прожекторов остается поддержание напряжения питания на необходимом уровне.
Одним из распространенных, но не самых удачных методов, применяемых для питания уличных камер видеонаблюдения, является применение источника питания с повышенным выходным напряжением. Обычно для этих целей используются блоки питания с выходным напряжением 13,5-13,8 Вольт.
Простота установки
Собственно, установка самого блока питания простая. Основная сложность заключается в прокладке питающего кабеля. Необходимо правильно подобрать его сечение, чтобы на камере получить заданное напряжение питания.
Стабильность напряжения на камере
Остается вопрос стабильности напряжения при включении/выключении обогревателя камеры.
В любом случае, в холодное время года, напряжение на камере будет меньше, чем летом. Ситуация усугубляется в случае применения уличных камер со встроенной ИК-подсветкой.
Стабильность питания для ИК-прожекторов
Инфракрасные прожектора чувствительны к изменению питания, поэтому необходимо до- статочно корректно подобрать сечение кабеля и рассчитать падение напряжения. Сложность возникает, когда используются несколько про- жекторов, установленных на разных расстояниях от источников питания.
Вероятность возникновения наводок
Для исключения появления наводок придется очень корректно прокладывать питающий кабель, стараясь исключить его пересечения с сетевыми проводами.
Стоимость
Стоимость блока питания немного выше обычного, но стоимость кабеля при значительной длине может оказаться достаточно существенной.
В случае установки источника питания рядом с камерой, например с противоположной стороны стены внутри помещения, решается подавляющее большинство проблем, связанных с падением напряжения.
Простота установки
Единственным ограничением может стать отсутствие места для установки самого блока питания в силу тех или иных причин. Например, когда камера или ИК-прожектор расположены далеко от помещения, где возможно расположить источник питания.
Стабильность напряжения на камере
Данное решение гарантирует стабильное питание на камере. Включение/выключение автоподогрева также не влияет на величину напряжения на камере видеонаблюдения.
Стабильность питания для ИК-прожекторов
Стабильность яркости подсветки при использовании данного решения обеспечивается малой длиной линии питания. Наиболее заметный результат проявляется при использовании ИК-прожекторов с большим током потребления.
Вероятность возникновения наводок
Вероятность появления наводок на изображении крайне мала в силу небольшого расстояния между блоком питания и видеокамерой.
Но в любом случае необходимо предусмотреть отсутствие пересечения линии 12 Вольт с силовыми проводами. Не следует также подключать к одному блоку питания сразу несколько камер, так как в ряде случаев возможно их взаимное влияние друг на друга.
Стоимость
Невысокая стоимость данного решения обусловлена использованием обычного блока питания и отсутствием необходимости использования дополнительных проводов для подводки 12 Вольт.
В настоящее время такой подход получает все большее распространение благодаря снижению стоимости на герметичные уличные блоки питания. Применение уличного источника питания позволяет полностью избавиться от всех видов наводок. В силу близкого расположения к видеокамере и короткой линии питания, напряжению просто негде теряться.
Простота установки
Одним из плюсов является отсутствие необходимости поиска места для установки блока питания. Также упрощается запуск и обслуживание системы видеонаблюдения.
Стабильность напряжения на камере
Высокая стабильность напряжения на видеокамере обеспечивается короткой длиной линии питания 12 Вольт. Кроме этого, полностью исчезает проблема появления нежелательных наводок от соседних электропроводок.
Стабильность питания для ИК-прожекторов
Данный метод позволяет добиться стабильной яркости подсветки. Для ИК-прожекторов большой мощности использование уличного блока питания может оказаться единственно верным решением.
Вероятность возникновения наводок
Короткая линия питания камеры видеонаблюдения полностью исключает появление нежелательных наводок на изображении.
Стоимость
До недавнего времени высокая цена уличных источников ограничивала их массовое применение в системах видеонаблюдения. Иcпользование новых технологий позволило существенно снизить стоимость данного решения.
Вернуться к списку публикаций
Подключаемый означает, что ваши камеры видеонаблюдения получают питание от розеток через адаптеры питания.
Сначала давайте узнаем больше о блоке питания 12 В постоянного тока для камер видеонаблюдения.
Большинство распространенных камер видеонаблюдения работают при напряжении 12 вольт. Другими словами, адаптер на 12 В легко доступен для питания камер видеонаблюдения.
Для некоторых конкретных камер безопасности 12 В постоянного тока требуются точные значения AMP, такие как 1 AMP, 2 AMP, 5 AMP или другие. Перед покупкой или установкой камер видеонаблюдения вы можете ознакомиться со спецификацией и подтвердить требования к вашим камерам видеонаблюдения.

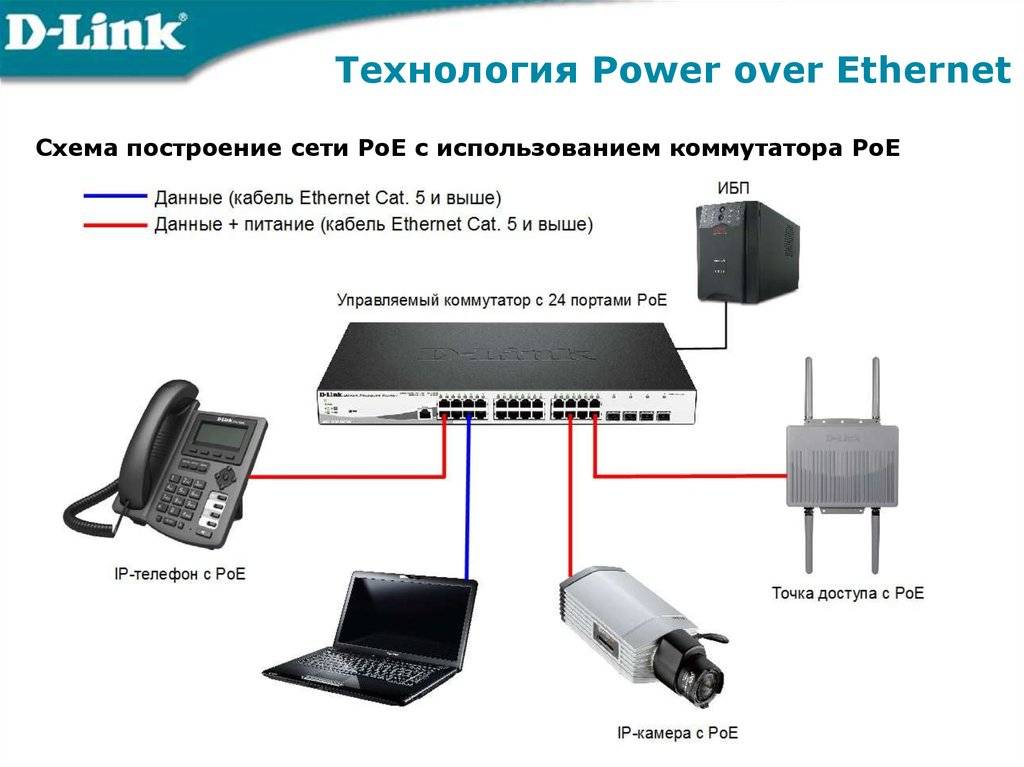

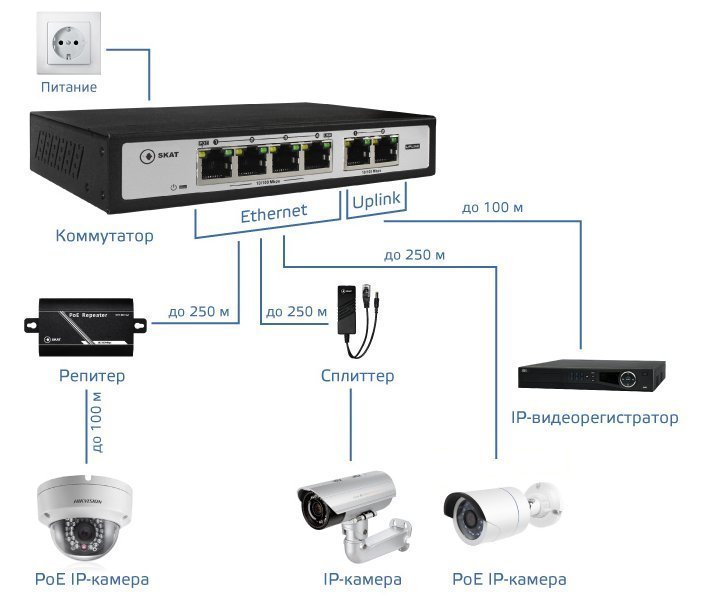

Если вы приобрели проводную камеру безопасности PoE, вы получите коробку с одной камерой и одним сетевым кабелем. PoE означает питание через Ethernet, а один кабель Ethernet используется для питания камер видеонаблюдения и передачи данных.
Если вы приобрели камеру безопасности WiFi у надежного поставщика, вы получите коробку с одной камерой, одним адаптером питания камеры безопасности и кабелем. Например, Reolink RLC-410W — это камера видеонаблюдения без сетевого кабеля, но для ее работы требуется адаптер питания и кабель.
Затем вы можете использовать эти адаптеры для питания камер видеонаблюдения. Большинство адаптеров питания из надежных источников служат пять и более лет при нормальной эксплуатации.
Если ваши оригинальные адаптеры вышли из строя и вы ищете замену, мы советуем вам найти варианты у надежных поставщиков камер видеонаблюдения или на веб-сайте коллективного потребления, таком как Amazon.
Вас должна волновать не только цена блока питания для камеры видеонаблюдения, в основном доступная, но и отзывы предыдущих покупателей об этих высококлассных адаптерах питания.
Если вы купили некачественные адаптеры питания для камер безопасности на 12 В, вы можете быть разочарованы потенциальной опасностью возгорания, плавления и повреждения видеоизображения.
Если вы планируете приобрести или установить видеорегистраторы, подтвердите характеристики блока питания камеры видеонаблюдения. Для работы видеорегистраторов или систем требуется более высокое напряжение.
Еще одна вещь, которую мы должны иметь в виду, это то, что в разных странах и регионах действуют разные стандарты электрического тока. Если ваши оригинальные адаптеры на 12 В или выше не работают, вы можете выбрать альтернативные адаптеры питания для камер видеонаблюдения в соответствии со стандартами в вашей стране и регионе.
Другими типами источника питания для камер видеонаблюдения могут быть незаряжаемые батареи, перезаряжаемые батареи и солнечная энергия.
Камеры видеонаблюдения этой категории оснащены беспроводной связью. В результате они более гибкие, чем проводные камеры, использующие адаптеры питания.
Камеры видеонаблюдения с питанием от аккумуляторов помогут вам не ломать стену, чтобы установить розетку и запутаться в кабеле. Между тем, вам не нужно беспокоиться о камерах безопасности без источника питания.
Используя солнечную энергию в качестве источника питания для камеры слежения, мы помогаем защитить нашу собственность и нашу планету.
Reolink Argus 3 Pro
2K 100% беспроводная прожекторная камера
2K 4MP Super HD, питание от батареи/солнечной батареи, обнаружение людей/транспортных средств, двухдиапазонный Wi-Fi 5/2,4 ГГц, цветное ночное видение, двусторонняя аудиосвязь.
Узнать больше
Давайте узнаем, как подключить и установить блок питания для камер видеонаблюдения с помощью следующих подробных схем и руководств.
Прежде чем выбрать блок питания для камер видеонаблюдения, необходимо учесть количество имеющихся у вас камер видеонаблюдения.
Если у вас в руках менее четырех камер, вы можете выбрать адаптеры питания 12 В или 24 В, чтобы обеспечить питание для камер видеонаблюдения в соответствии с вашими потребностями. Процесс установки довольно прост, и каждый может самостоятельно подключить свои камеры видеонаблюдения!
Шаг 1. Заранее продумайте места, где вы готовитесь к установке камер.
Шаг 2. Установите розетки на стену или любую другую платформу.
Шаг 3. Вставьте адаптеры питания в розетки и ваши камеры видеонаблюдения готовы к работе!
Адаптер питания — один из самых простых способов питания камер видеонаблюдения, когда их мало.
Если вы планируете установить адаптеры питания на открытом воздухе, вы можете посмотреть этот YouTube-блогер и узнать, как оборудовать свои адаптеры питания для наружных работ распределительными коробками.

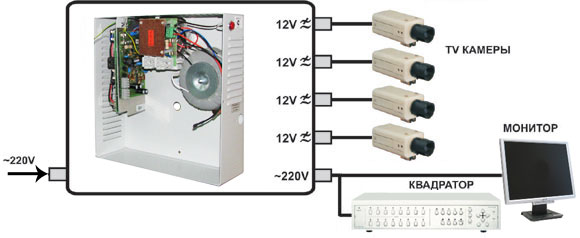

Если вам нужно больше камер или 8- или 16-канальных систем видеонаблюдения, вы можете подумать об использовании распределительной коробки для достижения лучших результатов.

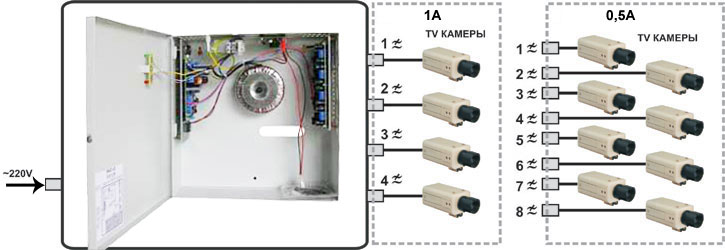

Распределительный блок питания для камеры видеонаблюдения позволяет аккуратно прокладывать кабели питания, а также легко подключать и управлять кабелем питания каждой камеры видеонаблюдения без использования различных адаптеров питания.
Таким образом, было бы лучше организовать ваши камеры с распределительными коробками или разветвителями электропитания.
Ютубер делится своими идеями, как установить распределительную коробку питания камеры видеонаблюдения.
Теперь давайте перейдем к источнику питания для беспроводной камеры слежения.
Обычно беспроводные камеры безопасности поставляются с батареями, которые соответствуют их требованиям к источнику питания.
После установки батарей, как показано ниже, ваши камеры безопасности с блоком питания готовы к работе!
Шаг 1. Распакуйте и возьмите камеру и аккумуляторы.
Шаг 2. Вставьте все батареи в батарейный отсек.
Это все, что вам нужно сделать, и просто наслаждаться камерой!
Если взять в качестве примера камеры видеонаблюдения Reolink с батарейным питанием, то батареи обычно хватает на 4–6 месяцев без подзарядки при нормальной работе.
Кроме того, обратите внимание на уведомления о низком заряде батареи, отправляемые на вашу электронную почту, в приложения или на ПК, чтобы своевременно менять и заряжать батареи.
Вы можете беспокоиться о том, что проигнорируете уведомления или забудете заменить или перезарядить аккумулятор. Тогда камера видеонаблюдения на солнечных батареях, такая как Reolink Argus 3 Pro, — ваш выбор!
В современных камерах безопасности на солнечных батареях используется внешняя солнечная панель для преобразования солнечной энергии в источник питания.
Предположим, что у вас уже есть камеры видеонаблюдения, поддерживающие зарядку от солнечной энергии, вы можете выбрать солнечные панели у надежных поставщиков и узнать, как их подключить, с помощью следующего руководства.
Шаг 1. Выберите место с наибольшим количеством солнечного света в течение всего года для вашей солнечной панели.
Шаг 2. Установите солнечную панель в этом месте и отрегулируйте угол, чтобы на нее попадал прямой солнечный свет.
Шаг 3. Подключите солнечную панель к камере с помощью кабеля micro USB.
Тогда у вас есть круглосуточный источник солнечной энергии для ваших камер видеонаблюдения!
Один из пользователей Reolink поделился на YouTube воссозданием уличной WiFi-камеры в виде уличной WiFi-камеры безопасности на солнечных батареях.
Конечно, мы рекомендуем только тем, кто лучше разбирается и разбирается в камерах видеонаблюдения, переоборудовать свои устройства на устройства с питанием от солнечной батареи.
Если вы еще зеленый в этой области, ищите камеры, которые поддерживают зарядку от солнечной энергии.
Как батарея, так и солнечная энергия являются гибкими вариантами питания камеры видеонаблюдения, и вы можете попробовать!
Беспокоитесь о расстоянии и проблемах с кабелями при подготовке блока питания камеры видеонаблюдения? Не волнуйтесь, и вот сессии вопросов и ответов, чтобы помочь вам!
Вопрос: Какое нам дело до прокладки кабеля и энергопотребления?
Ответ: Это зависит от количества ваших камер видеонаблюдения, а также от зоны наблюдения, которую вы хотите охватить. Вы должны заранее спланировать положение, в котором вы хотите установить камеры видеонаблюдения, и четко определить, как проложены внутренние и наружные провода перед установкой.
Энергопотребление зависит от количества камер наблюдения и других устройств, которыми вы пользуетесь.
Вообще говоря, камерам видеонаблюдения на 12 В требуется очень мало электроэнергии для работы, в то время как сетевые видеорегистраторы и системы видеонаблюдения могут стоить больше электроэнергии.
Вопрос: Как проложить кабели внутри и снаружи?
Ответ: Это относительно большая проблема, особенно в этой колонке. На самом деле, мы написали статью о том, как прокладывать кабели безопасности внутри и снаружи, что может помочь лучше решить ваши проблемы и проблемы.
Если у вас есть идеи или вопросы, поделитесь с нами в комментариях ниже.
