Монтаж пожарных извещателей, безусловно подразумевает их соединение в шлейф пожарной сигнализации. Схема подключения пожарных извещателей приводится ниже.
Рассматриваются двухпроводные (наиболее часто используемые)
Схема подключения охранных извещателей приведена на другой странице.
Шлейф пожарной сигнализации может одновременно содержать извещатели одного или нескольких (комбинированный шлейф сигнализации) указанных типов.
Кроме того, схема подключения пожарных извещателей может предусматривать срабатывание приемно контрольного прибора пожарной сигнализации (формирование извещения «пожар») при срабатывании только одного датчика шлейфа пожарной сигнализации или при срабатывании двух и более пожарных извещателей.
Такая организация шлейфа пожарной сигнализации после срабатывания одного извещателя формирует сигнал «внимание».
Адресные пожарные извещатели также имеют свою схему подключения.
Схема подключения датчиков пожарной сигнализации может варьироваться (зависит от типа приемно контрольного прибора), однако, различия незначительны, главным образом затрагивают номиналы (значения) дополнительных (балластных), оконечных (выносных) резисторов.
Кроме того, различные типы приемно контрольных приборов допускают подключение различного максимального количества дымовых пожарных извещателей в один шлейф сигнализации- эта величина обуславливается суммарным током потребления датчиков.
Помните – ток потребления дымового извещателя зависит от его типа.

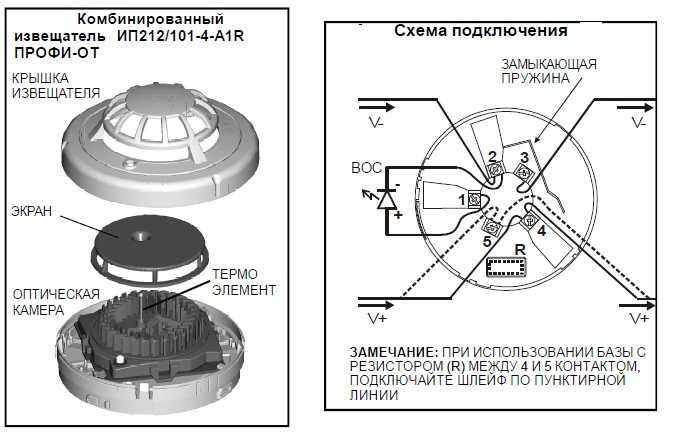

Все типы неадресных дымовых двухпроводных извещателей используют одинаковую нумерацию выводов:(1,2,3,4).
Схемы подключения выводов дымовых извещателей различных производителей визуально могут несколько отличаться (варианты 1,2), но, с точки зрения электрики, являются идентичными, ибо внутри корпуса извещателя выводы 3,4- короткозамкнуты.
Однако, второй вариант имеет серьезный недостаток — при извлечении извещателя из розетки приемно — контрольный прибор не обнаружит его отсутствия и не сформирует сигнал «неисправность». Поэтому лучше его не использовать.
Обратите внимание!
1. Даже для одного конкретного типа приемно контрольного прибора пожарной сигнализации резисторы Rдоп. могут иметь различные значения (определяется током потребления различных типов дымовых извещателей, читайте паспорт прибора внимательно).
2. Приведенная схема подключения пожарного ручного извещателя справедлива когда его исполнительным элементом являются нормально замкнутые электрические контакты. Например, для ИПР 3 СУ эта схема подключения не подойдет.
3. Тепловые пожарные извещатели подключаются по приведенной схеме если имеют нормально замкнутые контакты (таких большинство).
4. Может возникнуть ситуация, когда ИПР, подключенный по приведенной (рекомендованной паспортом прибора) схеме
для шлейфа сигнализации, предусматривающего сработку по двум датчикам, срабатывая вызывает формирование приемно контрольным прибором сигнала «внимание» вместо «пожар».
Попробуйте тогда уменьшить номинал резистора (Rдоп), через который этот ИПР подключается в шлейф сигнализации.
5. Перед подключением (установкой) адресных извещателей, их адрес должен быть предварительно запрограммирован.
6. Подключение дымовых пожарных извещателей требует соблюдения полярности шлейфа сигнализации.
Материалы по теме извещатели:
© 2010-2023 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов
Подключение дымовых датчиков (пожарных извещателей) допускается к объектовым контроллерам Мираж-GSM-M4-03, Мираж-GSM-M8-03, Мираж-GE-X8-01 серии «Мираж-Профессионал», к контроллерам серии «Мираж-Приват», а также к сетевым контрольным панелям.
Как правило, схемы подключения дымовых датчиков приводится в инструкции по эксплуатации на датчик, тем не менее, вопросы по их подключению к объектовым контроллерам возникают очень часто.
Дымовой датчик представляет собой устройство, которое анализирует оптическую плотность среды с помощью оптического, ионного или другого метода. При сработке такого датчика, его сопротивление скачкообразно падает до определенной величины. Контроллер производит постоянное измерение сопротивления шлейфа сигнализации (ШС). Любое изменение величины сопротивления, вызванное механическим повреждением ШС или срабатыванием установленных в ШС извещателей, превышающим заданные пределы, приводит к формированию тревожного события, которое сохраняется в памяти и передаётся на ПЦН посредством одного из подключенных каналов передачи данных. При этом на панели индикации загорается индикатор, соответствующий номеру сработавшего шлейфа сигнализации, а также включается сирена.
Контроллеры «Мираж» позволяют вести контроль исправности пожарных шлейфов с автоматическим выявлением обрыва и короткого замыкания, а также формировать сигналы «Внимание» и «Пожар».
Непосредственно в извещателе имеется перемычка между контактами 3 и 4 для контроля наличия извещателя. При изъятии любого извещателя из базы (розетки) происходит обрыв цепи шлейфа и контроллер формирует сообщение «Авария, обрыв». Для правильного функционирования шлейфа необходимо, чтобы номинальное сопротивление оконечного резистора R ок было равно 5,6 кОм. Сопротивление дополнительных резисторов R доп должно быть равно 1,8 — 2,2 кОм, в зависимости от типа извещателей и их количества в шлейфе. Номинальное напряжение в ШС составляет 28 В, максимальный ток для питания активных извещателей — 2 мА (согласно инструкции по эксплуатации).
Дымовой, без перезапроса — тактика означает, что сработка одного дымового извещателя не будет приводить к снятию питания с шлейфа с целью перезапроса.
В данной стратегии при сработке одного дымового извещателя будет сформировано сообщение «Внимание». Сработка ещё одного из дымовых извещателей в этом шлейфе формирует сигнал «Пожар». Если при тестировании сработка второго извещателя не приводит к формированию события «Пожар», сопротивление R доп можно уменьшить до 1,1 кОм.
Дымовой, с перезапросом — означает, что при сработке одного дымового извещателя снимается питание со шлейфа на 3 секунды, затем вновь подается питание и через 5 секунд повторно анализируется состояние шлейфа. Вторая сработка одного из дымовых извещателей в этом шлейфе приводит к формированию события «Пожар».
Тепловой — стратегия предусмотрена для работы с тепловыми датчиками. Сработка одного теплового датчика формирует событие «Внимание» пожарного датчика, сработка второго — «Пожар».
Ручной извещатель — используется для ручного включения сигнала о пожаре. Сработка данного датчика приводит к формированию события «Пожар».
Независимо от выбранной тактики все пожарные шлейфы сигнализации по умолчанию круглосуточные. Если вы испытываете затруднения при подключении дымовых датчиков, обратитесь в нашу службу поддержки, вам окажут квалифицированную помощь и предложат правильное решение.
Используемые сокращения:
ШС – шлейф сигнализации
ДИП – дымовой извещатель пожарный
ИП – извещатель пожарный
ИПР – извещатель пожарный ручной
=»схема>
Содержание
Система пожарной сигнализации представляет собой комбинацию различных компонентов, таких как дымовой извещатель, тепловой извещатель, извещатель угарного газа, мультисенсорный извещатель, извещатели, звуковые оповещатели, звонки, релейный модуль, ретранслятор, извещатель, панель управления пожаром и другие сопутствующие и дополнительные средства безопасности. устройства, предназначенные для системы управления пожарной сигнализацией.
Подобно ЦП (центральному процессору) в компьютерной системе, панель управления пожарной сигнализацией является мозгом системы пожарной сигнализации, который отправляет индикацию состояния и уведомление на подключенные детекторы и оповещатели в случае ручного или автоматического режима работы.
Системы пожарной сигнализации устанавливаются на промышленных предприятиях, в офисах, общественных зданиях, а в настоящее время даже в жилых домах. Различные типы систем пожарной сигнализации, такие как обычные, адресные, интеллектуальные и интеллектуальные беспроводные конструкции, используются для одной и той же цели, т.
Е. В случае чрезвычайной ситуации звуковые оповещатели будут работать, чтобы предупредить окружающих людей о необходимости вызова через общий или аварийный выход. Основной целью системы пожарной сигнализации является защита богатства, здоровья и жизни человека или общества.
Интеллектуальная система управления пожаром также подключена к пожарной команде и соответствующему аварийному персоналу посредством дистанционного управления через панель управления.
В следующем учебном пособии объясняются различные системы пожарной сигнализации, схемы их подключения и подключения
Типы извещателей пожарной сигнализацииВ системе пожарной сигнализации используется несколько извещателей, включая базовый извещатель (стеклоблок с ручным разбиванием) и интеллектуальный многосенсорный извещатель. Устройства обнаружения пожара можно разделить на следующие категории.
Детекторы дыма можно разделить на следующие категории в зависимости от конструкции и принципов работы.
Ионизационные дымовые извещатели работают на снижении тока, протекающего через внутреннюю камеру из-за ионизации, что приводит к срабатыванию сигнализации.
Типовой ионизационный дымовой извещатель состоит из двух камер. Первая камера используется для компенсации изменений температуры, давления или влажности окружающей среды, в то время как во второй камере находятся альфа-частицы (радиоактивный материал), которые используются для ионизации воздуха, проходящего в камере, где ток течет между двумя электродами. В случае пожара при попадании дыма в камеру протекание тока между двумя электродами уменьшается за счет ионизации воздуха. Падение тока используется для срабатывания сирены и цепи сигнализации.
Световой Рассеивающий дымовой извещатель Светорассеивающий дымовой извещатель работает на основе эффекта Тиндаля (это эффект рассеяния света при прохождении светового луча через коллоид (гомогенное (вещество, однородное или однородное по всей объем) смеси, в которой не оседают дисперсные частицы).
0003
Дым, попадая в камеру, искажает обстановку в камере, что приводит к рассеиванию света и падению на поверхность фотоэлемента. Этот эффект используется для имитации и срабатывания системы сигнализации.
Светопоглощающий дымовой извещательСветопоглощающий дымовой извещатель работает на основе измерения количества света, падающего на поверхность фотоэлемента.
Внутри камеры светонепроницаемого дымового извещателя источник света и фотоэлемент расположены на фиксированном расстоянии. Когда дым мешает лучу света от источника света к фотоэлементу, он измеряет количество света, которое он получает от источника света. Это изменение выходного сигнала, получаемого фотоэлементом, используется для срабатывания цепи сигнализации.
Тепловые извещателиСлуховые извещатели работают на основе скорости изменения температуры или определенного значения фиксированной скорости температуры.
В случае повышения температуры до заданного значения эвтектический сплав внутри теплового извещателя (термочувствительный к определенной температуре) переходит из твердого состояния в жидкое.
Процесс такой же, как работа предохранителя, когда плавкий элемент плавится, когда это необходимо. Тот же процесс активирует цепь сигнализации в случае пожара.
Детектор угарного газа также известен как детектор угарного газа. Это электронное устройство, которое содержит различные типы датчиков, используемых для измерения и определения количества угарного газа в воздухе. Когда уровень угарного газа (это ядовитый газ, образующийся при сгорании) превышает установленный предел, это сигнализирует и срабатывает система пожарной сигнализации. Электрохимическая ячейка внутри детектора угарного газа определяет и измеряет только количество газа CO, а не других продуктов сгорания, таких как дым и т. д.
Имейте в виду, что датчики угарного газа, предназначенные для системы пожарной сигнализации, более чувствительны и обладают быстрым срабатыванием по сравнению с датчиками угарного газа, используемыми в домах для защиты от угарного газа в случае неполного сгорания в таких приборах, как котлы и т.
д.
Мультисенсорный извещатель (также известный как многокритериальная сигнализация) представляет собой чувствительное устройство, которое объединяет входной сигнал как от тепловых, так и от оптических датчиков и используется для широкого спектра пожаров с более низким уровнем нежелательных ложных срабатываний.
Его можно использовать для обнаружения оптических сигналов, тепла, угарного газа и возгораний, поскольку он может обнаруживать несколько сигналов и отправлять идентификационное значение на контрольную панель для дальнейших соответствующих действий. Таким образом, для точной и проверенной правильной работы можно использовать интеллектуальную мультисенсорную сигнализацию.
Ручные извещатели Ручной извещатель пожарной сигнализации (также известный как пункт разбивания стекла) — это устройство, которое используется для срабатывания цепи сигнализации путем разбивания стекла и нажатия на хрупкий элемент в случае чрезвычайной ситуации или пожара.
Извещатели устанавливаются на высоте 1,4 метра над уровнем пола для облегчения доступа в экстренных случаях. Максимальная длина между двумя извещателями составляет 30 метров и устанавливается на лестничных площадках входа, выходах и на всех выходах на улицу.
Ниже приведены различные типы систем пожарной сигнализации со схемами подключения и подключения.
Давайте подробно рассмотрим каждый из них следующим образом:
Базовая пожарная сигнализация в доме Это базовая система пожарной сигнализации, используемая в домашней электропроводке.
Детектор дыма или тепла можно установить в существующую или новую домашнюю проводку. в нашей базовой схеме подключения один или несколько тепловых и дымовых извещателей устанавливаются в доме путем подключения к сигналу тревоги живого (линейного или горячего), нейтрали, заземления и соединительного провода. Основное питание 120 В переменного тока (в США) и 230 В переменного тока (в ЕС). Детекторы могут быть напрямую подключены к DB (распределительному щиту) или к существующей проводке, такой как розетка. После установки вставьте аккумулятор и включите главный выключатель, чтобы проверить, правильно ли он работает.
В традиционной системе пожарной сигнализации все устройства, такие как датчики, оповещатели и извещатели, подключаются к контрольной панели отдельным проводом или кабель вместо общего.
Другими словами, первый конец провода подключается к извещателям, а второй — к контрольной панели.
В типичной традиционной системе пожарной сигнализации извещатели, оповещатели и извещатели устанавливаются и делятся на разные зоны, т. е. Зона 1 — подвал, Зона 2 — цокольный этаж, Зона 3 — первый этаж и т. д. Таким образом, легко идентифицировать точную зону поражения диспетчерской, управлению зданием и пожарной команде. Другими словами, чем больше количество зон, тем точнее будет обнаружение триггера и места возгорания.
Имейте в виду, что очень точное и точное местонахождение пожара не может быть легко найдено в обычной системе пожарной сигнализации по сравнению с адресной системой пожарной сигнализации. Поскольку панель управления не позволит вам точно определить точное местоположение отдельного устройства или того, какое устройство сработало, а только покажет местоположение зоны текстом, индикатором или и тем, и другим в случае чрезвычайной ситуации.
Электропроводка традиционной системы пожарной сигнализации Адресная система пожарной сигнализации В адресной системе пожарной сигнализации все устройства, такие как извещатели, извещатели и тревожные звонки, подключены к пожарной системе в виде шлейфа.
адресная панель управления и каждое устройство имеет адрес (чтобы сообщить об их местонахождении). Таким образом, очень легко найти точное местоположение сработавшего устройства в подключенной схеме.
Основная идея контурной системы заключается в том, что в случае короткого замыкания затрагивается только небольшая часть системы, в то время как остальная часть будет работать должным образом с помощью изолирующего модуля, подключенного к контуру. В один шлейф может быть подключено до 99 устройств и может быть расширено до 3,3 км в зависимости от возможностей системы пожарного пульта.
Основное назначение адресной пожарной системы такое же, как и у обычной пожарной системы, за исключением подключения проводки и DIP-переключателей (двухрядный пакет) для адреса или набора адресов, показывающих точное местоположение сработавшего компонента на главной адресной панели пожарного управления. экран. Адресная система является наиболее точной, но дорогостоящей по сравнению с обычной системой, в то время как обе они не являются интеллектуальными по сравнению с интеллектуальной пожарной системой, которая показывает точную причину срабатывания устройства, если это неисправность, предварительная тревога или пожар, и быстро гасит их.
В интеллектуальной системе пожарной сигнализации каждое устройство имеет возможность анализировать окружающую среду и сообщать центральному пульту управления для принятия дальнейших мер (s) в случае неисправности, возгорания или необходимости очистки устройства или планового обслуживания детекторов.
По сравнению с традиционными системами пожарной сигнализации, они выдают только один информационный сигнал, т. е. независимо от того, является ли это пожаром или другими неопределенностями, такими как неисправность, температура, частицы дыма или атмосферное давление и т. д., это приведет к срабатыванию системы сигнализации, которая расценивается как ложноположительный. Эта вводящая в заблуждение информация может повлиять на различные явления, такие как сообщение, упущение и т. д.
Аналогично адресной системе управления огнем, устройства подключаются шлейфом в интеллектуальной системе, которая доступна в двух-, четырех- и восьмиконтурной системе.
Одна петля может быть расширена до 3,3 км, и в одну петлю можно подключить до 99 устройств (например, оповещателей, детекторов и извещателей). Таким образом, большая площадь может контролироваться и контролироваться с одной панели управления.
Основной целью интеллектуальной системы пожарной сигнализации является предотвращение возникновения ложных срабатываний, которые требуют дополнительной сложности из-за высокоточных датчиков со встроенной компьютерной системой и алгоритмами. Таким образом, это более сложно и дорого по сравнению с традиционными обычными и адресными системами обнаружения пожара.
Проводка интеллектуальной системы пожарной сигнализацииЩелкните изображение, чтобы увеличить его панель управления.
Пожалуйста, не убивайте меня, чтобы сказать вам, что в беспроводной системе есть и провода, и кабель, т.е. беспроводная система — это вообще не беспроводная система.

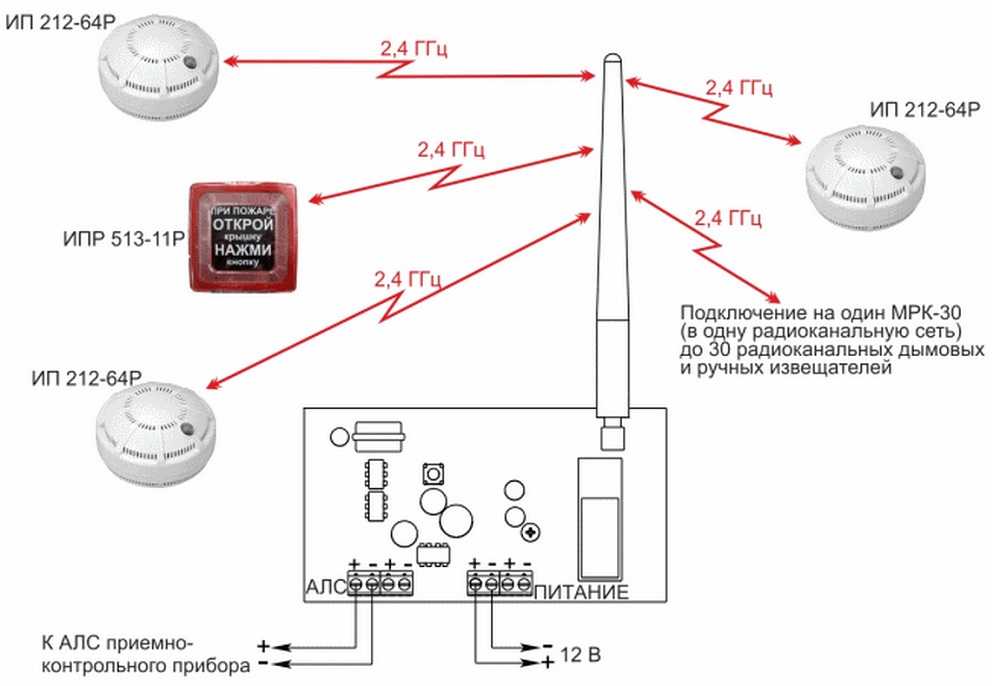

В беспроводной системе пожарной сигнализации радиосигнал передается от извещателя (например, теплового извещателя) или извещателя в центральную систему пожарной сигнализации для активации цепи сигнализации.
Так как беспроводная система пожарной сигнализации менее затратна за счет затрат на оплату труда и кабельной разводки при быстрой установке без отключения территории здания на несколько часов, но аппаратное обеспечение очень дорогое еще больше в случае замены батарей и обслуживания.
Проводка для беспроводной системы пожарной сигнализацииПохожие сообщения:
URL-адрес скопирован
Детекторы дыма уже должны быть установлены и обслуживаться в наших домах в целях безопасности.
Но установить их — это первая проблема. Есть 2 типа детекторов дыма, один с питанием от батареи, а другой с проводным подключением. Для проводных извещателей может быть сложно разобраться с проводкой детектора дыма, если вы делаете это в первый раз. Если вы думаете, что не хотите возиться с подключением детекторов дыма, вы можете нанять профессионала. Но, если вы хотите получить опыт, ниже приведено руководство, которое поможет вам.
Кроме того, мы считаем, что вы не будете в этой статье, если вы не ищете способ узнать , как подключить детекторы дыма самостоятельно. Особенно в эти трудные времена концепция DIY никогда не была более заметной и захватывающей. Самостоятельное подключение детекторов дыма и возможность выполнить их приносит чувство достижения.
Подключение пожарной сигнализации довольно просто, но может оказаться сложным для новичков. Подключение детекторов дыма может быть легким, если у вас есть достаточно планирования.
И, если вы новичок, вам не нужно бояться. Научиться подключать детекторы дыма — это задача, с которой справились многие. Прежде чем связывать новые подключение детектора дыма , нужно понимать, с чем вы столкнулись. Обычно имеется старая электроустановка, которую необходимо найти и проверить. Прежде чем сделать это, убедитесь, что электричество отключено, чтобы избежать несчастных случаев.
Ниже приведено краткое руководство по подключению детекторов дыма .
Надеюсь, к концу этого вы будете знать, как самостоятельно подключить дымовые извещатели:
Проводка пожарной сигнализации является «жесткой», что означает, что она зависит от основного электропитания дом. Вам необходимо отключить источник питания, чтобы вы могли безопасно работать с установкой. Проводка пожарной сигнализации в этом случае будет подключена к линии электропередач дома. Если вы уверены, что переключатель для этого изолирован, вы можете подойти к своей электрической коробке и выключить ее. Но если вы не уверены, то лучше всего просто выключить весь выключатель питания. После этого подождите некоторое время и используйте детектор измерителя напряжения, поместив его на открытый конец провода дымовой сигнализации. Таким образом, вы можете быть уверены, что электричество все еще находится под напряжением или уже безопасно для работы.
Используйте электрическую коробку, чтобы начертить отверстие, чтобы можно было точно просверлить стены.
Для начинающих может помочь, если вы сначала сделаете шаблон или вырезы, чтобы вы могли понять, где будут отверстия. Это помогает избежать ошибочного сверления отверстий. Если электрические коробки уже существуют, потому что вы заменяете старую, вы можете просто использовать их повторно. Не нужно сверлить дополнительные отверстия. Но если вы создаете место, вам нужно найти лучшее место для будильника. В идеале потолок — хорошее место.
Провод заземления будет проходить от источника питания к извещателю дыма. Там может быть существующая проводка пожарной сигнализации, которую вы можете использовать. Но должно остаться достаточное расширение. Так что будьте осторожны, когда стрижете их. При подключении дымовых извещателей может остаться пара длинных прядей, из которых можно сделать «косичку», чтобы она была аккуратной. Но это можно сделать только после того, как у вас все будет на месте, и непосредственно перед тем, как вы все закроете. Электрики часто делают это, и вам было бы полезно изучить это как часть обучения как подключить датчики дыма .
В каждой коробке должно быть достаточно длины провода, чтобы пропустить его через отверстие. Просто используйте кабельную полосу и закрепите ее на электрической коробке. Проводка дымового извещателя потребует, чтобы вы просто выровняли цвета кабелей. Черный будет соединен с черным, белый будет соединен с белым, а красный будет подключен к другому красному кабелю. Если существует только 2 провода, вы можете подключить те, которые соответствуют 2, а другой оставить с защищенным зажимом.
После закрепления можно переходить к установке электрической коробки на гипсокартон. Подключение нескольких устройств также выполняется по одному и тому же процессу. Чтобы установить коробку, плотно прикрутите их на место. Винты обычно поставляются вместе с устройством, поэтому нет необходимости приобретать элемент.
Ваш детектор дыма будет содержать само устройство и монтажное приспособление.
Чтобы решить проблему с проводкой детектора дыма, вам необходимо подключить жгут проводов и провода через электрическую коробку.
Соедините монтажную пластину и винты и прикрепите заднюю часть пожарной сигнализации к пластине. Вы должны чувствовать плотный щелчок, когда вы поворачиваете их на место, чтобы убедиться, что устройство никуда не денется.
Установив провода, вы можете восстановить питание. Вы узнаете, когда у вас правильно установлены датчики дыма, когда дымовая сигнализация включится. Обязательно протестируйте и их. Если все работает хорошо, то это становится свидетельством того, что вы теперь знаете как подключить детекторы дыма .
Даже если все уже готово, после установки необходимо выполнить еще несколько шагов. Это дополнительно гарантирует, что соединение дымового извещателя будет работать непрерывно.
Первое, что нужно сделать в этом случае, — проверить сигнализацию. Ваши детекторы дыма имеют встроенную функцию тестирования, которая должна издавать звуковой сигнал при нажатии в течение нескольких секунд. Звуковой сигнал должен насторожить, и это позволит вам узнать, что он работает правильно.
Делая это, вы можете быть уверены, что построенная вами электрическая схема работает нормально и будет работать в течение длительного времени. Это важный шаг для новичков, которые ранее не знали , как подключать датчики дыма . Мониторинг включает проверку детектора дыма, если он все еще работает. Шаг аналогичен предыдущему шагу.
В идеале вызов специалиста по обслуживанию не требуется, если вам удалось обеспечить подключение дымового извещателя самостоятельно. Но мы ничего не можем поделать с тем, что есть сценарии, в которых проводка дымовой сигнализации будет неисправна, особенно если вы сначала не полностью уверены.
Проводка детектора дыма также может сработать в первый раз, но не в последний раз. И если это произойдет, может быть сложно попытаться выяснить это самостоятельно.
Таким образом, вызов специалиста должен вывести вас из колеи. Еще один вариант, если вы хотите привлечь специалиста по обслуживанию — это на ранней стадии. Таким образом, вы можете заставить их научить вас основам подключения детекторов дыма, а остальное, возможно, вы сможете сделать сами. Опять же, проводка детектора дыма, как правило, проста для опытных монтажников, поэтому она должна помочь новичкам лучше понять, как все должно быть сделано. И, в конце концов, уменьшает вероятность осложнений.
Обучение подключению детекторов дыма поначалу может показаться сложной задачей, но это не невозможно. Благодаря Интернету и его большому количеству информации такие люди, как вы, могут сделать это самостоятельно. Просто убедитесь, что вы принимаете необходимые меры предосторожности при подключении детектора дыма из-за риска поражения электрическим током или короткого замыкания.
