Переменный резистор или потенциометр представляет прибор для измерения напряжения. Принцип работы потенциометра заключается в сравнении двух отличительных друг от друга напряжений или электродвижущей силы. Процедура проводится методом компенсационного измерения – процесса, основанного на компенсации воздействия одной величины другой. Действие этого метода можно наблюдать на примере взвешивания гирь на равноплечих весах. Из этого следует, что при наличии одного известного напряжения можно определить величину второго.
Потенциометры необходимы для регулировки напряжения при неизменной величине тока. Устройство выполняет функцию как переменного резистора, так и делителя напряжения. Работу резистора можно регулировать, подстраивать под свои нужды перемещая скользящий контакт с отдельным выходом по специальному элементу.
За счет простоты конструкции и широкого спектра применения, прибор широко используется в различном оборудовании.
Потенциометр может выступать в роли:
Устройство повсеместно используется для работы бытовой техники, к примеру, в качестве регулятора громкости в приборе воспроизведения аудиофайлов.
Переменный резистор подбирают исходя из номинального сопротивления. Его значение можно найти в техническом паспорте прибора. Допустимая величина сопротивления составляет от одного до десяти кОм. Самый главный пункт в выборе потенциометра – проследить за тем, чтобы показатель тока на аналоговом входе устройства не превышал допустимого значения.
Следует также обращать внимание на другие характеристики. Чтобы осуществить качественную регулировку скорости вала, нужно выбирать прибор со значением напряжения, приближенным к линейной зависимости угла поворота. Выбирая потенциометры, нужно отталкиваться от параметров датчика, который вы будете использовать.
Немаловажное значение имеет сфера применения прибора.Например, выносное устройство можно разместить на рабочих станках, так как прибор оснащен мощным корпусом, надежно защищен от попадания пыли, влаги и устойчив к воздействию негативных факторов.
Потенциометр внешний подключается согласно схеме, который можно найти в инструкции. Там же вы найдете правила эксплуатации преобразователя и другие особенности работы оборудования. Контакты, которые расположены в центре реостата, подключаются к входам прибора 10…+10 В или 0-20 мА или 4-20 мА. Остальные выходы устройства подсоединяются непосредственно к источнику опорного напряжения, которое связано с входами для качественного аналогового сигнала.
Если есть источник, который уже встроен в преобразователь, резистор для установки необходимой частоты ротора присоединяют к соответствующим входам. Чтобы осуществлять регулировку вручную, нужен частотник, в котором присутствуют два или три аналоговых входа.
Подключение потенциометра осуществляют при помощи экранированных контрольных кабелей. Если расстояние до частотника не превышает один метр, можно использовать для этой цели неэкранированный тип проводов. Чтобы избежать возможных помех и перебоев в работе, подключение переменного резистора осуществляется как можно ближе к реостату.
Номинальное сопротивление подбирается, исходя из чувствительности аналогового входа потенциометра. Величина сигнала должна соответствовать установленному диапазону. Если линия имеет значительную длину, стоит обратиться к производителю с просьбой подключения к процессу технической поддержки компании. В некоторых случаях целесообразно уменьшить величину номинального сопротивления прибора.
Для того, чтобы снизить индукционные помехи, в протяженных линиях используются специальные емкостные фильтры. Их устанавливают между клеммой и внутренним механизмом потенциометра.
Подключение переменного резистора для регулировки напряжения происходит с учетом устройства линий со слабым током. Для этого кабеля прокладывают как можно дальше от источников, распространяющих электромагнитное излучение, а также осуществляют подключение раздельно с силовыми цепями.
И так всем привет! На сегодняшний день разработка под ардуино является одним из бурно развивающихся направлений, в том числе и самодельщиков. Платформа простая, в интернете полно видео-аудио-текстовых уроков которые посвящают наз в азы разработки и пайки, но есть одно существенное НО! Далеко не во всех уроках даются правильные схемы подключения. Не сказать чтобы они и совсем уж неправильные, работать будет только как?.. Возьмем к примеру тривиальнейшую задачу, подключить потенциометр (он же переменный резистор) к ардуино. Что советуют делать в уроках? Как подключать? А вот так:
И вроде все логично.
И даже как-то работать оно будет! Вот только как? Для обучения сойдет, а дальше хоть трава не расти. Кстати, более ответственные авторы уроков рекомендуют между выходом потенциометра и входом ардуино устанавливать резистор на 100 ом, тогда схема выглядит вот так:
Схема подключения потенциометра к ардуино с защитным резистором
И это уже лучше, т.к. рекомендуется для защиты ардуино и продления ее жизни, на все используемые входы/выходы подключать резисторы на 100 Ом.
Но на практике этого оказывается не достаточно. Допустим, с помощью переменного резистора вы хотите вводить или точно устанавливать какие-то данные, но если вывести показания с аналогового входа в монитор порта, то вы увидите, что даже не прикасаясь к потенциометру значения постоянно меняются в небольших пределах и точно установить нужное значение не получается, хоть убей. Почему так? Во первых, для подключение потенциометра мы используем аналоговый вход, который прекрасно ловит помехи и наводки от чего угодно (начиная от источника питания, заканчивая любыми электроприборами, я уж не говорю про что-то более серьезное).
Во вторых, есть такое понятие, как дребезг контактов, что тоже сказывается, но в меньшей мере на работу нашей схемы, как правило он проявляется когда мы крутим ручку потенциометра. И что теперь делать? как с этим бороться? Есть два пути:
Первый способ труден и тернист, т.к. приходится разрабатывать десятки строк кода писать или изобретать программные фильтры, которые позволят достичь желаемого результата. Это требует много времени сил и познаний и не всегда это целесообразно. Есть второй и более простой вариант.
Это второй способ. Нам необходимо доработать схему нашего устройства добавив в нее резистор и конденсатор. Этакой RC фильтр, который позволит избавиться от описанных недостатков и позволит работать схеме стабильно. Для реализации схемы нам понадобится резистор на 10 кОм и конденсатор 0.1uF (номинал может несколько отличаться в большую сторону).В общем виде схема будет выглядеть следующим образом:
Для тех кто плохо воспринимает принципиальные электрические схемы, вот более наглядное представление:
Думаю все представлено наглядно и в комментариях не нуждается.
Где можно найти эти самые резисторы и конденсаторы? В любом радиомагазине. Номиналы элементов ходовые, так что такая рассыпуха всегда есть в наличии. Для тех кто любит тариться на Aliexpress вот ссылка на хороший магазин с быстрой доставкой Fantasy Electronics
Ну а для тех кто хочет взять в одном месте, вот ссылки на компоненты:
Arduino Nano
Резисторы на 100 Ом
Резисторы на 10 кОм
Набор конденсаторов
Потенциометр
Вы здесь: Главная / Электронные компоненты / Как подключить потенциометр
Искать на этом веб-сайте
Последнее обновление от Swagatam потенциометры работают и попробуй понять как подключать потенциометры в электронных схемах.
Потенциометры, или потенциометры, как их сокращенно называют, представляют собой пассивные электронные устройства, которые в основном представляют собой просто переменные резисторы или резисторы, значения которых можно изменять от нуля до максимума в заданном диапазоне (значение потенциометра) вручную.
Например, потенциометр 10k будет иметь диапазон от 0 до 10000 Ом, и его значение может быть установлено в любом месте в пределах этого окна, в зависимости от выбранного положения вращения вала pt.
Переменная функция потенциометра реализуется путем вращения вала потенциометра по часовой стрелке или против часовой стрелки, что приводит к тому, что соответствующие клеммы определяют увеличение или уменьшение значений сопротивления и наоборот.
Потенциометр обычно имеет три клеммы или провода, через которые можно измерить и определить выходное переменное сопротивление для данного приложения электронной схемы.
Глядя на данную симуляцию, мы обнаруживаем, что при вращении вала горшка сопротивление изменяется по обеим сторонам от центрального провода с противоположной скоростью.
Другими словами, например, вращение вала по часовой стрелке может непрерывно и пропорционально увеличивать сопротивление между его центральным и правым боковыми выводами, в то время как пропорционально уменьшающееся сопротивление между его центром и левым боковым выводом.
Таким образом, указанный выше отклик является дифференциальным по двум сторонам от центрального вывода горшка. Сопротивление может быть точно одинаковым между левым и правым выводами по отношению к центральному проводу, если вал расположен примерно в центре вращающегося диска.
Как подключить потенциометр с помощью трех проводовПоскольку потенциометр обычно имеет три провода, его можно использовать либо в двухстороннем режиме переменного сопротивления, либо в виде одностороннего одинарного переменного резистора.
В нашем предыдущем объяснении мы опирались на то, что потенциометр может вызвать переменное дифференциальное сопротивление на выходе, когда в приложении используются все три вывода потенциометра.
Однако в большинстве цепей может потребоваться использование потенциометра только в качестве одномодового переменного резистора.
Для этого нам нужно выбрать любой из двух проводов потенциометра, как показано ниже, который должен включать центральный провод.
Здесь центральное оперение имеет решающее значение и должно быть включено в обязательном порядке, иначе нельзя будет получить желаемый результат.
Оставшийся 3-й вывод потенциометра можно просто оставить неподключенным или открытым, или его можно соединить с центральным выводом потенциометра.
Какова функция потенциометраКак объяснялось ранее, потенциометр создает переменное сопротивление на своих трех выводах в ответ на вращение его вала. Это значение сопротивления используется для создания эффекта разности потенциалов в соединенных точках цепи.
Эта переменная разность потенциалов, в свою очередь, используется для создания, предварительного определения или фиксации желаемого эталонного значения (потенциала) в цепи.
Что такое предустановка Предустановка или подстроечный потенциометр полностью идентичны потенциометру и предназначены для работы так же, как и потенциометры. эти устройства предназначены для работы (вращения) с помощью шпинделя отвертки через заданный паз на их корпусе.
Пресеты предназначены для монтажа на печатных платах и могут быть припаяны непосредственно к указанным отверстиям на печатной плате, в отличие от потенциометров, которые необходимо монтировать на корпусе устройства с помощью винтовой гайки.
Если у вас есть дополнительные вопросы относительно деталей работы потенциометра, пожалуйста, не стесняйтесь выражать их в комментариях.
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!
Потенциометр, также называемый потенциометром, может иметь самые разные формы и использоваться во многих приложениях в повседневной жизни, например, для управления громкостью звука радио.

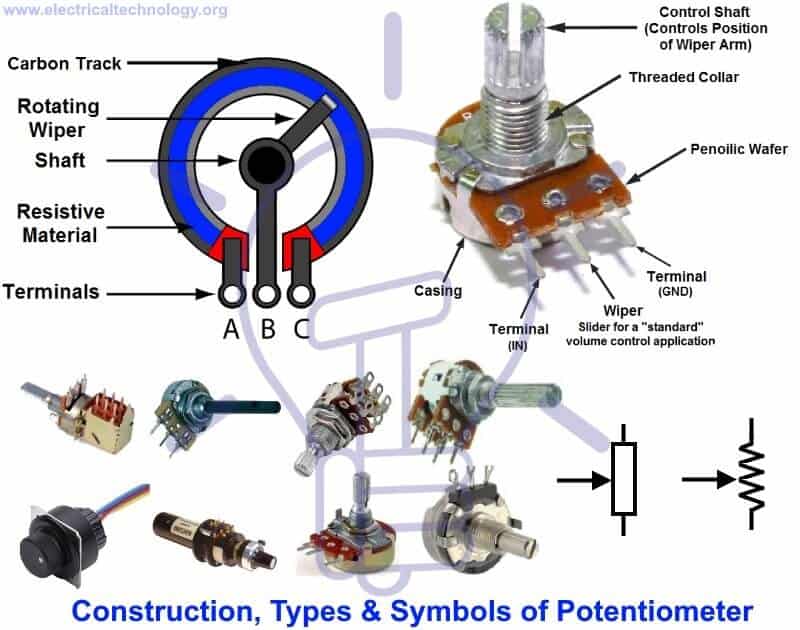

Потенциометр представляет собой регулируемый вручную переменный резистор с тремя выводами. На рисунке ниже вы можете увидеть несколько примеров потенциометров.

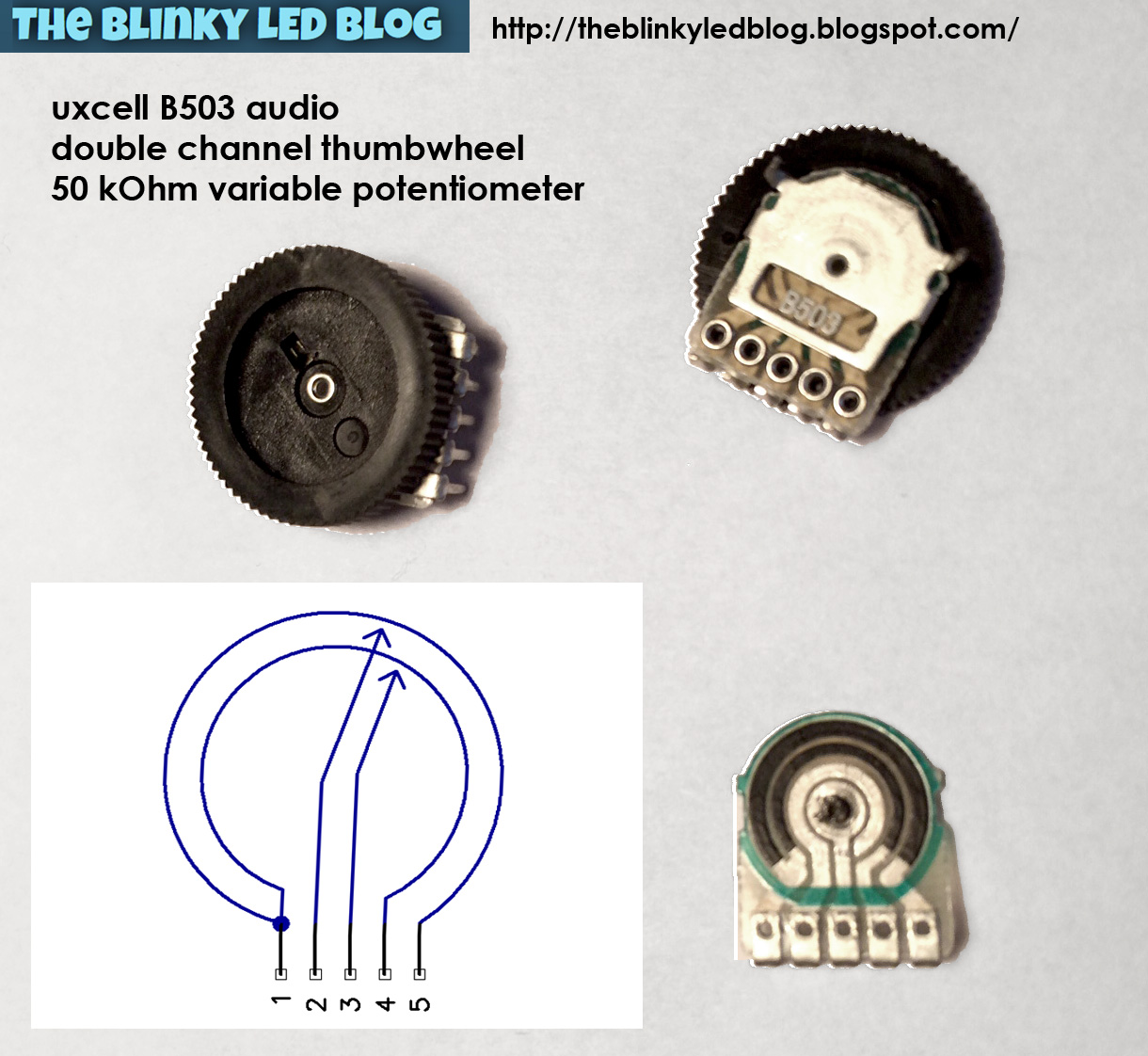

На принципиальной схеме потенциометр представлен одним из двух символов ниже:
Потенциометр имеет 3 контакта. Две клеммы (синяя и зеленая) подключены к резистивному элементу, а третья клемма (черная) подключена к регулируемому движку.
Потенциометр может работать как реостат (переменный резистор) или как делитель напряжения .
Для использования потенциометра в качестве реостата используются только два контакта: внешний и центральный. Положение ползунка определяет, какое сопротивление потенциометр оказывает на цепь, как показано на рисунке:
Если у нас есть потенциометр 10 кОм, это означает, что максимальное сопротивление переменного резистора составляет 10 кОм, а минимальное — 0 Ом.
Это означает, что, изменяя положение дворника, вы получаете значение от 0 Ом до 10 кОм.
Потенциометры могут использоваться как делители напряжения. Чтобы использовать потенциометр в качестве делителя напряжения, все три контакта соединены. Один из внешних контактов подключен к GND, другой — к Vcc, а средний контакт — это выходное напряжение.
Когда потенциометр используется в качестве делителя напряжения, положение ползунка определяет выходное напряжение. При таком подключении потенциометра получается следующая схема:
В основном делитель напряжения используется для преобразования большого напряжения в меньшее.
Выходное напряжение можно рассчитать с помощью следующего уравнения, полученного из закона Ома:
Одной из основных концепций, связанных с потенциометрами, является конусность . Конусность — это отношение между положением и сопротивлением потенциометра. Наиболее распространенными типами являются линейные и логарифмические конусы .
Наиболее распространенной формой является простой линейный конус. В линейном конусе зависимость между сопротивлением и положением потенциометра является линейной.
Это означает, что если ручка потенциометра находится в среднем положении, выходное напряжение составляет половину напряжения на потенциометре. См. рисунок ниже:
Потенциометры с линейным конусом отмечены буквой B.
Нелинейные конусы специально используются в приложениях управления звуком, а именно логарифмические конусы (есть также обратно-логарифмические ответвители эры ). Зависимость между позицией и сопротивлением показана на следующем рисунке:
Потенциометры с логарифмическим конусом отмечены буквой A.
Надеюсь, вы узнали сегодня что-то новое и нашли это объяснение полезным.
