Видеорегистратор — устройство, которое служит для фиксации ситуации на дороге во время движения или стоянки автомобиля. Сейчас такой гаджет есть практически в каждом автомобиле. Обычно его подключают через прикуриватель, но часто в авто есть несколько современных устройств, требующих такого же подключения, поэтому вопросом о том, как подключить регистратор без прикуривателя, интересует многих автолюбителей.
Содержание
Зачем может понадобиться подключение регистратора без прикуривателя
Крепление проводов
Как подключить видеорегистратор без прикуривателя
Подключение через потолочный плафон
Видео: подключение регистратора к плафону
Подключение к магнитоле
От аккумулятора
К замку зажигания
Видео: подключение регистратора к замку зажигания
К блоку предохранителей
Видео: как подключить видеорегистратор к блоку предохранителей
На сегодняшний день видеорегистратор является не роскошью, а необходимым и полезным гаджетом, который должен быть в салоне каждого автомобиля.
Возможность фиксировать на видео ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне, помогает во многих спорных ситуациях, возникающих, например, во время ДТП. Также видео с регистратора является подтверждением страховых случаев для страховой компании.
Видеорегистратор позволяет фиксировать ситуацию, происходящую во время движения или стоянки авто, а также то, что происходит в салоне
Особенностью регистратора является то, что он должен иметь возможность работать не только во время движения автомобиля, но и на стоянке, а также при неработающем двигателе.
Проще всего подключить такое устройство через прикуриватель, но часто бывают ситуации, когда сделать это невозможно:
Перед подключением регистратора надо определиться, как будут крепиться провода.
Существует два варианта монтажа:
Регистратор представляет собой электрооборудование, поэтому для его подключения без прикуривателя понадобятся такие инструменты:
Обычно в автомобиле гнездо прикуривателя уже занято, так как к нему подключена зарядка телефона или другое устройство. Кроме этого, питание в прикуривателе появляется только при включенном зажигании, то есть при неработающем двигателе регистратор работать не будет. Есть несколько вариантов подключения видеорегистратора. Их выбор во многом зависит от места установки такого прибора.
Если регистратор монтируют в верхней части лобового стекла, то удобнее всего его подключить к питанию в потолочном плафоне. Процесс монтажа:
Обычно плафон крепится на защёлках
При помощи мультиметра определяют плюс и к минус, после чего припаивают к ним провода.Определяют полярность проводов
Подключают провода и изолируют места соединений
Подключают регистратор и устанавливают плафон на место
Если нет паяльника, то на изоляции делают надрезы и к ним прикручивают провода от блока питания.
Это более простое решение, так как для питания магнитолы также требуется напряжение 5 В.
Для подключения регистратора к магнитоле не надо использовать блок питания или адаптер. Достаточно на колодке магнитолы найти провод питания, для этого используют мультиметр, к которому и подключают видеорегистратор.
На колодке магнитолы находят провод питания и от него запитывают видеорегистратор
Если выбирать такой вариант, то надо приготовить длинный провод, а также предохранитель на 15 А. Последовательность подключения будет такая же, как и при подключении к плафону.
При подключении от аккумулятора надо обязательно использовать предохранитель
Провод от регистратора прячут под обшивкой и выводят к аккумулятору. Обязательно устанавливают предохранитель. Особое внимание уделяют полярности, чтобы не вывести из строя прибор. Между аккумулятором и регистратором обязательно устанавливают преобразователь напряжения.
Это не очень популярный способ подключения. Его недостаток в том, что регистратор работает только при включенном зажигании.
Достаточно при помощи тестера найти плюс на клемме замка зажигания, а минус можно взять в любом удобном месте. В этом случае также надо обязательно в цепь устанавливать преобразователь напряжения.
В этом случае регистратор будет работать только при включенном зажигании
Для подключения регистратора к блоку предохранителей понадобится приобрести специальный разветвитель. Его особенность в том, что он имеет место для установки двух предохранителей. В нижнее гнездо вставляют штатный предохранитель, а в верхнее гнездо — предохранитель подсоединяемого устройства, к которому и подключают адаптер, а уже к нему видеорегистратор.
Разветвитель имеет место для установки двух предохранителей
youtube.com/embed/-KTEnAWOs_8?feature=oembed» allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> Есть много вариантов подключение видеорегистратора в том случае, когда нет прикуривателя или он занят. Выполняя самостоятельный монтаж и подключение такого прибора, надо быть очень внимательным, не путать полярность и не забывать использовать преобразователь напряжения. Если следовать разработанным правилам, то подключить самостоятельно видеорегистратор сможет даже начинающий автолюбитель.
Оцените статью:
(2 голоса, среднее: 3 из 5)
Поделитесь с друзьями!
Сейчас любой современный автомобиль нашпигован электроникой и разными дополнительными функциями, делающими езду комфортной и безопасной для человека.
Однако, не все устройства устанавливаются производителями. Много интересных и полезных штук в свою машину вносят уже водители. Например, видеорегистратор.
Записывающая камера на самом деле является отличным помощником, который выручит в трудную минуту — автокатастрофа, ДТП, подставы и прочие инциденты, возможные на дорогах. Допустим произошла авария с жертвами, в которой водитель совершенно невиновен. Доказать это правоохранительным органам будет очень трудно, да и зачастую никто слушать вас не будет. Ведь человека намного легче наказать, чем выяснить истину. Вот для таких случаев и существует видеорегистратор. Запись является аргументом водителя. Причём не только в случае ДТП, а и в других важных ситуациях. Порой на камеру запечатлеваются очень интересные кадры.
Исходя из всего сказанного, такое устройство просто необходимо установить и себе. Но как это делается и какие существуют способы подключения знают единицы. Чаще всего видеорегистратор врезают в цепь прикуривателя, но это не самый удобный вариант.
Есть масса других, о которых стоит узнать.
Оглавление:
Прежде чем думать как подключать записывающее устройство к сети автомобиля, нужно сначала правильно его разместить. В этом моменте важно, чтобы ракурс камеры захватывал всю дорогу и желательно край обочины. Кстати, с каждым регистратором это делается индивидуально, так как угол обзора у всех камер различается и располагать их тоже нужно по-особому.
Например, если оборудование рассчитано на 120 градусов (эффект «рыбий глаз»), то его можно прикрепить ближе к лобовому стеклу.
Соответственно, чем меньше будет это градус, тем дальше придётся устанавливать устройство.
Ещё один важный момент — местоположение. Поскольку в машине пространство ограничено, существует всего несколько мест для камеры:
На самом деле, есть множество мест, где можно установить записывающее устройство. Это может быть и крыша, и само зеркало, и панель. Главное, чтобы был правильный ракурс и надёжное крепление. Также нужно учитывать, что практически в любом автомобиле есть подушки безопасности. Они встроены как раз в переднюю панель. При срабатывании они могут выломать регистратор, вследствие чего он повредит пассажира и водителя спереди. К этому моменту нужно внимательно относиться при установке!
Когда камера установлена, самое время её подключать. Не забывайте то, что способ подключения будет зависеть от расположения устройства. Так, например, если оно закреплено в верхней части лобового стекла, то разумнее будет питать его от потолочного фонаря.
То есть, чтобы не тянуть по салону лишний провод, желательно искать источник питания поблизости. Напомним, что видеорегистратор потребляет всего 5 Вольт, а значит нужен преобразователь, который тоже будет входить в цепь. Затем достаточно просто найти где-нибудь массу (корпус автомобиля) и источник напряжения, идущий от аккумулятора.
Также нужно учитывать, что придётся демонтировать некоторые части обшивки салона, чтобы спрятать под неё провода. Следовательно, логичнее будет разместить записывающее устройство локализовано. Хотя, если шнур мешать и портить интерьер не будет, то обшивку можно и не трогать. Наиболее распространёнными местами подключения являются:
В этом случае целесообразно выбрать верхний фонарь, так как он находится ближе всех других приборов освещения.
Видеорегистратор, подключенный к плафону освещения
Сначала нужно снять светорассеиватель. Делается это путём откручивания шурупов или отстёгивания защёлок.
Затем лучше воспользоваться вольтметром, чтобы найти нужные провода. Только не путайте те, которые идут от дверного реле, иначе регистратор будет работать только при распахнутой двери. Далее правильно (плюс к плюсу, минус к минусу) припаиваем блок питания, который будет переделывать автомобильные 12 Вольт в 5 и следом к нему присоединяем проводку записывающего устройства.
Теперь осталось проверить работоспособность. Если камера снимает, значит вы всё правильно сделали. Качественно изолируем соединения, прячем их под панель и собираем всё назад.
Подробнее про данный вариант подключения регистратора можете посмотреть в видео:
Также имеются специальные адаптеры к плафону освещения с розеткой прикуривателя.
После снятия плафона, их подключают к жгуту плафона, а в сам прикуриватель вставляют провод от видеорегистратора. Затем провод продевают, например, через верхнюю обшивку крыши и вставляют его в видеорегистратор. Все оставшиеся провода прячутся под верхней обшивкой. Однако рекомендуется поставить предохранитель на такую конструкцию.
Подключение видеорегистратора к плафону освещения при помощи адаптера
Это, наверное, один из самый лёгких вариантов подключения, поскольку проводка с питанием для аудиосистемы автомобиля проходит наиболее близко к месту установки видеорегистратора. Провода регистратора нужно впаять в систему питания магнитолы, только, опять же, необходимо сделать это правильно. Для начала необходимо найти шнур под постоянным напряжением с помощью прибора или самодельной контрольной лампочки, а только потом его зачищать и припаивать видеорегистратор через преобразователь, так как на магнитолу идет напряжение 12 Вольт.
Проблема здесь только в одном — проводка на магнитолу идёт под передней панелью. В лучшем случае придётся снимать саму магнитолу, а в худшем — всю панель.
Подключение видеорегистратора к магнитоле
Также можете посмотреть полезное видео:
Если смотреть объективно, то это лучший вариант. Ведь в этом случае записывающее устройство будет иметь свою магистраль постоянного тока и сможет работать независимо от других факторов. Однако для этого понадобится немного больше знаний и деталей.
Подключать видеорегистратор к аккумулятору нужно с осторожностью, не забывая про предохранитель
Чтобы подключиться к аккумулятору, добавляем к заводскому шнуру камеры ещё один и ведём его в моторный отсек максимально маскируя.
Под капотом, на крыле находится блок с предохранителями. Обычно в этом блоке есть запасной ряд, к которому и надо подключиться. Затем уже прокладываем провод от блока к аккумулятору, соблюдая полюса. Массу вообще можно прикрутить к корпусу автомобиля, чтобы не расшатывать лишний раз клеммы. Обязательно нужно не забыть добавить в цепь преобразователь. Его желательно ставить в защищённом от воды месте.
Тем не менее, не стоит забывать о предохранителе (рекомендуется на 15 А).
Подробнее о способе подключения можете посмотреть в видео:
Более редкий случай. Регистратор будет работать только с включенным зажиганием. Для этого нужно снять обшивку рулевой колонки и найти на замке положительную клемму. Минус подсоединяется к корпусу.
Также нельзя забывать о блоке питания на 5 Вольт.
Это наиболее примитивные места, чтобы подключить видеорегистратор к питанию автомобиля. Прикуриватель в этот список не входит, поскольку от него, как правило, уже что-то питается (зарядка телефона, ноутбука и т.д.), а ещё он работает только при включённом зажигании, что очень неудобно.
Также можете посмотреть полезное видео по теме:
Подключить записывающее устройство можно куда угодно. Любой фонарик, лампочка, электроприбор работают от электричества, которое идёт от аккумулятора по проводке. Если найти плюсовой вывод, то подключиться к нему не составит труда. Вопрос в том, как он будет работать. Например, если это потолочный фонарь, то туда напряжение поступает постоянно, в отличие от прикуривателя.
Большинство приборов работают только с включенным зажиганием, что не очень предпочитает видеорегистратор. Проще говоря, от прикуривателя он будет работать только при заведённой машине. Ну или придётся не высовывать ключ из замка, когда пойдёте в магазин или ещё куда-то.
От прикуривателя регистратор работает только при заведенном автомобиле
Также важным моментом является напряжение. Камера потребляет всего 5 Вольт, когда в автомобильной сети 12. Чтобы устройство не сгорело, приходится в цепь питания включать преобразователь и иметь . Это прибавляет дополнительных хлопот и внимательности. В том случае, если вы подключаетесь к магнитоле, то блок питания не нужен. Но помните, что не все аудиосистемы работают от 5 Вольт. Есть много видов, потребляющих стандартное напряжение. Тогда понадобится преобразователь, который часто идёт в комплекте с регистратором.
Конечно, лучше всего, чтобы человек разбирался хоть немного в теме электричества.
Тогда и никаких советов не нужно. Желательно также обладать начальными навыками пайки. А для того чтобы не случилось неприятностей, необходимо соблюдать основные меры безопасности:
Если необходима круглосуточная запись видео, то подключать видеорегистратор лучше всего к аккумулятору.
В таком случае у него будет своя собственная дорожка питания. То есть, он будет работать постоянно, независимо от состояния машины. Выключить его можно будет только с кнопки на самом устройстве.
В принципе, подать питание на видеорегистратор ничуть не сложнее, чем на лампочку освещения. Важно только учесть преобразователь напряжения. Ну а если нет уверенности в своих силах, то лучше поехать в автосервис, где сделают так, как хочет владелец. Стоить это будет немного, а сделают на совесть.
При самостоятельном подключении соблюдайте меры безопасности, чтобы не нанести вред своей машине.
Этот метод работает для следующих моделей цифровых видеорегистраторов / сетевых видеорегистраторов с POE / беспроводных сетевых видеорегистраторов:
4-канальных цифровых видеорегистраторов / сетевых видеорегистраторов с POE / беспроводных сетевых видеорегистраторов:
ZR04ZN; ЗР04ЗМ; ЗР04ФН; ЗР04ФМ; ZR04CN; ЗР04СМ; ЗР04ДЖС; ЗР04ТС; ZR04TN
ZR04RN; ЗР04РМ; ЗР04ЕН; ЗР04ЕМ;
ZR04DS; ЗР04МС;
8-канальные DVR / POE NVR / беспроводные NVR:
ЗР08ЗН; ЗР08ЗМ; ЗР08ФН; ЗР08ФМ; ЗР08БН; ЗР08БМ; ZR08CN; ЗР08СМ; ЗР08КС; ZR08TN
ZR08RN; ЗР08РМ; ЗР08ЕН; ЗР08ЭМ;
ZR08DS; ЗР08ДП; ЗР08МС;
16-канальные видеорегистраторы:
ZR16ZK; ЗР16ЖК; ЗР16БК; ZR16CK
(номер модели указан на наклейке в нижней части цифрового видеорегистратора.
)

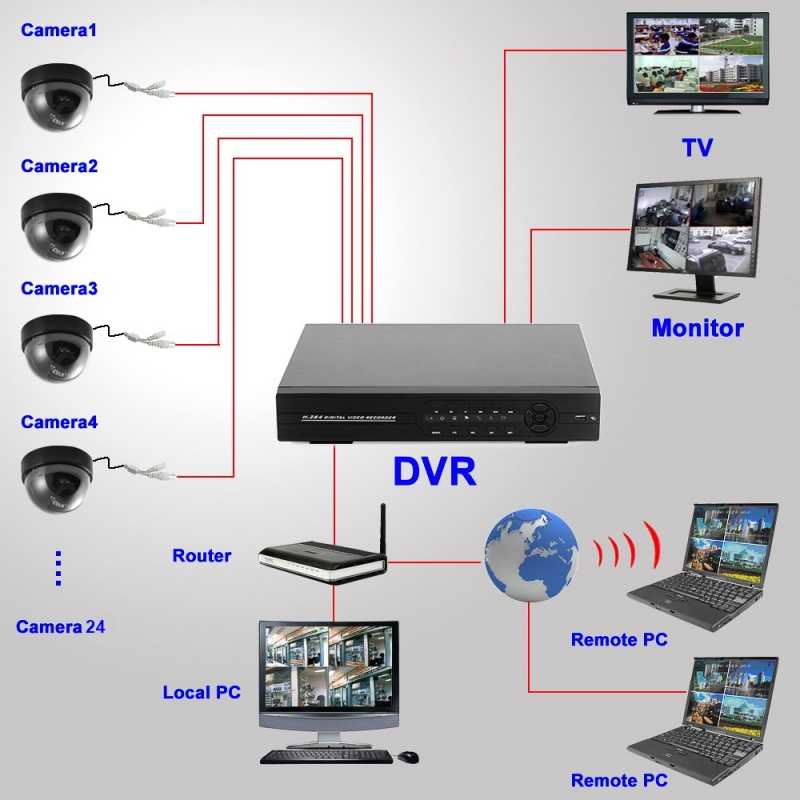

(кабель Ethernet CAT 5 или CAT 6), чтобы подключить DVR или NVR к Интернету через маршрутизатор.
1) Щелкните правой кнопкой мыши — перейдите к Главное меню > Настройка > Сеть .
2) На вкладке «Сеть» убедитесь, что параметр « Получить IP-адрес автоматически » включен, а в полях PPPoE нет информации.
3) Убедившись, что в поле PPPoE нет информации и выбрана опция «Получить и IP-адрес автоматически», выберите опцию « Test ».
Если отображается » OK «, локальная сеть успешно подключена.
Если цифровой видеорегистратор не может подключиться к Интернету, вы получите сообщение « Не удается подключиться к сети ».
ПРИМЕЧАНИЕ:
Чтобы другие устройства могли подключаться к цифровому видеорегистратору через маршрутизатор, необходимо включить настройку DHCP на странице настроек маршрутизатора.
Если вы по-прежнему не можете подключиться к сети, убедитесь, что в вашей сети не активен брандмауэр, который может ограничивать подключение.
Возможно, вам придется открыть порты 80, 5000 и 5001 на вашем маршрутизаторе, если они в настоящее время заблокированы брандмауэром. Обычно это происходит только с коммерческими учетными записями в Интернете, поскольку они имеют дело с конфиденциальными транзакциями, но иногда брандмауэр на домашней линии также блокирует эти порты.
Если вы не знаете, как открыть порты на вашем маршрутизаторе, вам необходимо поговорить с производителем маршрутизатора.
Часто задаваемые вопросы:
1) Что такое DHCP?
DHCP — это тип сетевого подхода к Интернету. Это расшифровывается как Dynamic Host Configuration Protocol. Это означает, что маршрутизатор назначает IP-адреса каждому из устройств в сети, позволяя им взаимодействовать с другими устройствами в сети или за ее пределами.
В контексте наших систем параметр, относящийся к DHCP, называется статусом DHCP-сервера. Этот параметр позволяет вашему маршрутизатору получать статический IP-адрес цифрового видеорегистратора и передавать этот IP-адрес приложению, чтобы оно могло найти ваш цифровой видеорегистратор. Этот параметр необходимо включить на маршрутизаторе, чтобы приложения могли подключаться к системам DVR.
2) Например: как настроить маршрутизатор linksys E5350?
После того, как вы вошли в настройки маршрутизатора, вам нужно выбрать «Конфигурация» вверху, а затем «Подключение > Локальная сеть» в меню слева.
Вы должны увидеть эту страницу:
Убедитесь, что флажок рядом с «DHCP-сервером» снят, и установите начальный IP-адрес равным 100, как показано на рисунке. Если оставить здесь другие настройки по умолчанию, все должно быть в порядке. Как только это будет сделано, выберите «сохранить». Прежде чем перейти к следующим шагам, попробуйте использовать приложение, не подключенное к локальной сети Wi-Fi. Если вы видите прямые трансляции, вам не нужно выполнять описанные ниже действия.
Если вы не можете, вам нужно открыть порты в брандмауэре. В меню слева выберите «Безопасность», а затем «Переадресация через один порт», как показано на этом рисунке:
Нажмите кнопку на этой странице для «Добавить новую переадресацию через один порт». Должно появиться следующее окно:
Число, которое вы хотите ввести в поле «Кому IP-адрес», представляет собой последние три цифры статического IP-адреса цифрового видеорегистратора, который вы можете найти на странице «Сеть» цифрового видеорегистратора.
(Главное меню > Настройка > Сеть)
Приложение и протокол можно оставить как есть, и вы захотите поставить галочку напротив «включено». Вам нужно будет сделать это 3 раза, используя следующую информацию:
1.
Имя приложения: DVR HTTP
Внешний порт: 80
Внутренний порт: 80
2.
Имя приложения: DVR Mobile
Внешний порт: 5000
Внутренний порт: 5000
3.
Имя приложения: Электронная почта DVR
Внешний порт: 5001
Внутренний порт: 5001
После заполнения поля необходимой информацией для каждого порта выберите «Применить», а затем нажмите кнопку добавить кнопку еще раз, чтобы снова открыть окно. Как только все 3 порта будут открыты, попробуйте еще раз протестировать приложение.
Примечание: разные маршрутизаторы могут иметь разные интерфейсы настройки.
Дополнительные вопросы, пожалуйста, свяжитесь с нами.
Предыдущее сообщение
Новое сообщение
, ориентированные на IP, в последние годы завоевали эту отрасль штурмом.
Согласно совсем недавно обнародованным выводам, глобальный рынок этих устройств в настоящее время вытеснил традиционные аналоговые системы видеонаблюдения с точки зрения общих продаж.
Как и следовало ожидать, IP-системы видеонаблюдения обладают целым рядом преимуществ, которые нельзя упускать из виду. Одним из которых является возможность просмотра отснятого материала через смартфон. Это руководство покажет вам, как подключить видеорегистратор к мобильному телефону.
Каковы преимущества выбора систем IP-видеонаблюдения?
Начнем с того, что эти продукты получили высокую оценку за то, что они предлагают гораздо лучшее и улучшенное разрешение видеоизображения. Как правило, обычная аналоговая камера видеонаблюдения может обеспечить максимальное разрешение около 0,4 мегапикселя. В то время как стандартная IP-камера, с другой стороны, предлагает разрешение изображения 2,0 мегапикселя. По сути, это в пять раз больше, чем могут предложить аналоговые разновидности.
Чтобы сделать ситуацию еще лучше, некоторые из самых лучших из этих устройств находятся в отличном положении, обеспечивая разрешение изображения до 10 мегапикселей. На самом деле все это означает, что пользователям может быть разрешено существенно сократить общие расходы, необходимые для установки необходимых камер видеонаблюдения. Это просто из-за того факта, что это разрешение изображения высшего качества требует использования очень меньшего количества камер, чтобы оно функционировало надлежащим образом.
Загрузите приложение DVR
В первую очередь вам потребуется загрузить приложение DVR, которое вы собираетесь использовать, из Apple App Store или Google Play. После этого потратьте необходимое время, чтобы определить, были ли правильные порты для цифрового видеорегистратора ретранслированы на используемый вами маршрутизатор. Убедившись, что это действительно так, выполните следующие инструкции.
Запустите приложение DVR
После того, как приложение DVR будет полностью загружено на ваш мобильный телефон, запустите его и перейдите к пункту меню «Добавить устройство».
Затем вы должны ввести имя сайта DVR, удаленный IP-адрес хоста, номер порта, ваше имя пользователя и, наконец, ваш пароль. После всего этого вы будете перенаправлены в «список сайтов» вашего мобильного устройства, где вы сможете выбрать DVR, который был недавно добавлен. Нажав на нее, вы получите доступ к «живому просмотру» видеозаписей с камер видеонаблюдения на устройстве.
Просмотр записанных видеотрансляций
С другой стороны, вы можете просмотреть подключенные IP-камеры в исходном качестве записи. Если это так, вам нужно будет перейти к пункту меню «видеопередачи» и проверить параметр записи передачи видео. Наконец, вам следует принять к сведению тот факт, что просмотр видеозаписей с камер видеонаблюдения в этом формате обычно требует гораздо больше данных, чем стандартный вариант просмотра в реальном времени.
