| Наименование | Статус | Рекомендованная розничная цена, руб |
|---|---|---|
| Сплиттер POE 12В (стандарта 802.3af) | В продаже | 3432 |
Устройство не предназначено для бытового применения.
Технология РОЕ существует для подачи электропитания и передачи данных по одному Ethernet кабелю на Ethernet-устройство на расстояние до 100 метров. Обычно используются два устройства: первое, «инжектор», передает электропитание и данные по одному Ethernet кабелю на второе устройство, разветвитель, которое расположено на принимающем конце провода и разделяет данные и электропитание обратно на два кабеля уже для передачи их непосредственно на подсоединенное Ethernet-устройство.
Ethernet сеть поддерживающая питание POE подключается к разъёму на корпусе разветвителя (сплиттера). А выходящий из сплиттера Ethernet-кабель с вилкой подключается к розетке на устройстве NetPing. Провод питания, выходящий из корпуса сплиттера, подключается к входу питания устройства NetPing.
POE сплиттер обеспечивает разделение данных и питания в сети Ethernet, поддерживающей стандарт POE, с передачей питания как по информационным, так и по неиспользуемым парам. Выходное напряжение питания для внешних устройств фиксировано — 12В. Общая потребляемая мощность не более 12Вт.
В качестве инжектора, можно использовать выпускаемые нами устройства: NP-SM4 и инжектор POE.
| Размеры устройства | 85 x 30 x 25 |
|---|---|
| Диапазон температур | 0°C . . 40°C |
| Вес | 62 г. |
| Комплект поставки | Сплиттер, упаковка |
|
|
ООО «ФЕНИКСПАРК» Адрес: 109444, Россия, г. Москва, Сормовский проезд д. 5 к. 1 Телефон: +7 (495) 222-33-00 многоканальный E-mail: [email protected] Сайт: fenixpark.ru |
|
ООО «НАГ» Адрес: 620110, Россия, г. Екатеринбург, ул. Краснолесья 12а, ТЦ «Краснолесье», 4-й этаж 107023, Россия, г. Москва, Семёновская площадь, 1А, БЦ Соколиная гора, 13 этаж (м. 344092, Россия, г. Ростов-на-Дону, пр-т Ворошиловский, 2, офис 208 194100, Россия, г. Санкт-Петербург, ул. Литовская, 10, оф. 2204 630112, Россия, г. Новосибирск, ул. Гоголя, 51 Телефон: +7 (343) 379-98-38, +7 (343) 328-05-16 E-mail: [email protected] Сайт: shop.nag.ru |
|
ООО «АМАДОН» Адрес: 125476, Россия, г. Москва, ул. Василия Петушкова, 3, офис 401 Телефон: +7 (495) 221-64-57 многоканальный E-mail: [email protected] Сайт: termoshkaf.com/brand/netping/ |
|
ООО «Термошкаф» Адрес: 127254, Россия, г. Телефон: +7 (495) 649-20-03 многоканальный E-mail: [email protected] Сайт: termoshkaf.ru |
|
ООО «ПЛКонтроллер» Оплата по счету банковскими картами для физ. и юр. лиц Адрес: 644058, Россия, г. Омск, ул. Константина Заслонова, д. 1, офис 25 Телефон: +7 (905) 942-03-94 E-mail: [email protected] Сайт: plcontroller.ru |
|
ООО «Коммсвич» Адрес: 197101, Россия, Санкт-Петербург, Кронверкская ул., д. 23 офис 201 Телефон: +7 (812) 325-90-33, 380-53-16 Факс: +7 (812) 438-17-78 E-mail: netping@lenobl. Сайт: www.lenobl.com |
|
«Allure-Group» LLC Адрес: Проспект Курбаса Леся 14-A, Киев, Украина, 03162 Телефон: +38044 284 04 12 E-mail: [email protected] Сайт: www.allure.com.ua/ |
|
|
ООО «Статиба Бел» Адрес: 220056, г. Минск, ул. Стариновская 37, офис 13Н Телефон: +375 17 224 02 26 E-mail: statibabel@gmail. Сайт: www.statiba.by |
|
ТОО «Gain Technology» Адрес: индекс A21D0F4, 050050, Казахстан, г. Алматы, ул. Щорса 18 Телефон: +7 (727) 382-99-02, +7 (727) 390-85-85 E-mail: [email protected] Сайт: netping.asia |
|
LLC N-LINK Адрес: Gurban Khalilov 3, Baku, Azerbaijan, AZ1006 Телефон: +994 12 510 55 88 E-mail: office@n-link. Сайт: n-link.az |
|
|
LTD «Light Systems» Адрес: 720080, Kyrgyzstan, Bishkek city, Toktogula str., 210 (warehouse VsePRO100) Телефон: +996-312-900-433, +996-553-900-710 E-mail: [email protected] Сайт: light.kg |
В статье в популярной форме вопрос-ответ рассказывается о ключевых моментах при использовании питания посредством PoE (Power over Ethernet). Приводятся различия между стандартами, даётся информация о защите устройств от импульсов перенапряжений и о других полезных вещах.
PoE (Power over Ethernet) — технология подачи электропитания на клиентское устройство через витую пару стандарта Ethernet (обычно используется кабель cat.
5. c разъемами RJ45). Один и тот же кабель используется и для передачи данных и для питания устройства.
В качестве питающих устройств могут выступать:
В качестве клиентских устройств могут использоваться:
Существуют также устройства для интеграции с оборудованием, не поддерживающим
PoE.
Как писал поэт Владимир Маяковский: «Если звезды зажигаются, значит это кому-нибудь нужно». Ниже приводятся преимущества использования данной технологии.
Например, на рабочем месте пользователя предусмотрены только две розетки: для монитора и системного блока.
Часто такие требования возникают не из-за ошибки в планировании, а диктуются отраслевыми, региональными и другим стандартами ИТ-безопасности, пожарной безопасности, охраны труда и так далее.
Другой пример — если видеокамера или точка доступа закреплена под потолком, туда бывает сложно протянуть ещё и провод питания.
Вторая польза заключается в том, что PoE позволяет управлять устройством по питанию, например, временно отключать, включать или выполнять перезапуск (при зависании, обновлении или другой необходимости).
Это удобно, если приходится работать удалённо, или, когда устройства находятся в труднодоступных местах.
Особенно это полезно при работе с точками доступа, которые могут находиться на значительном расстоянии или вообще скрыты где-нибудь над фальшь-потолком.
Примечание. Практически все современные точки доступа от Zyxel поддерживают PoE
и в том числе новые модели с поддержкой Wi-Fi 6: как самые «бюджетные» NWA110AX так и более продвинутые WAX650S и WAX510D
Рисунок 1.
Двухдиапазонная точка доступа 802.11ax (Wi-Fi 6) NWA110AX.
Помимо удобства эксплуатации, применение PoE позволяет снять головную боль в плане закупки и ремонта адаптеров питания, обеспечения пользователей розетками, например, через приобретение PDU (проще говоря, «переносок-разветвителей). Меньше узлов — меньше точек отказа — меньше звонков в техподдержку.
Кто бы что ни говорил, а 220 Вольт — это много. Это больно бьёт, это убивает. А вот 57 вольт, что является максимумом для PoE — тоже неприятно опасно, но уже не так сильно. В некоторых организациях для того, чтобы сисадмин выполнял работу ещё и электрика — нужен специальный допуск. Регламентируется это всё теми же отраслевыми и региональными стандартами. А с PoE — ничего такого отродясь не знали. Слаботочка — она и есть слаботочка.
Техническому персоналу что в первую очередь нужно? Лишь бы работало. Но некоторым особенно продвинутым «товарищам» нужно, чтобы это было еще и «красиво».
Например, чтобы «лишние» провода не свисали. Или чтобы всё одного цвета было. А PoE избавляет от этих самый «лишних» проводников. Особенно чувствительны к этому разного рода проверяющие, комиссии и «большое начальство».
Действительно, стоит дороже. Особенно если брать более или менее проверенное оборудование, а не полагаться на «авось», покупая «недорогие NoName решения».
С другой стороны, принцип «подороже — значит получше» работает не всегда. Поэтому охотиться за дорогим брендом имеет смысл, только если существуют дополнительные требования (есть список «разрешенного оборудования»).
Но даже при высокой цене на оборудование с PoE, его цена может быть гораздо ниже, чем организация «с нуля» дополнительной разветвлённой кабельной системы для электропитания удалённых устройств.
При передаче низковольтного сигнала по тоненьким проволочкам КПД, скажем так, будет не очень.
Чем дальше от питающего устройства, тем меньше электрической мощности останется для питания потребителей. Остальное тратится на сопротивление и нагрев проводов. С местным питанием (не PoE) дело обстоит проще. Сунул блок питания в розетку «и пошла энергия, пошла…»
Впрочем, подобные проблемы с расстоянием могут быть решены при помощи использования специальных коммутаторов с увеличенной мощностью сигнала, например, Zyxel серий [GS1300] (https://www.zyxel.com/ru/ru/products_services/Unmanaged-Switch-For-Surveillance-GS1300-Series/) и GS1350.
Скажем так, хотя применение PoE не требует великих знаний, кое-какие детали
освоить нужно. Информацию по данному вопросу найти можно без особого труда, хотя, если человек ни разу не работал с данной технологией, он столкнется с некоторой разрозненностью и фрагментацией учебного материала.
Для новичков может возникнуть некоторая путаница. Существует 3 поколения
стандарта:
Первое поколение PoE (стандарт IEEE 802.
3af) обеспечивает питание до 15,4 Вт постоянного тока для каждого подключенного устройства.
Второе поколение стандарт IEEE 802.3at, также называемое PoE+ может выдавать мощность до 30 Вт для каждого устройства. Данный стандарт используется для питания более «прожорливых» потребителей, например, камер видеонаблюдения Pan-Tilt-Zoom (PTZ) и беспроводных точек доступа 11n.
Для простоты восприятия основные отличия сведены в таблицу:
| Параметры | PoE | PoE+ |
|---|---|---|
| Напряжения постоянного тока на питаемом устройстве | от 36 до 57 V (номинальное 48V) | от 42,5 до 57 V |
| Напряжение, выдаваемого источником | от 44 до 57 V | от 50 до 57 V |
| Максимальная мощность PoE источника | 15,4 Вт | 30 Вт |
| Максимальная мощность, получаемая PoE потребителем | 12,95 Вт | 25,50 Вт |
| Максимальный ток | 350 mA | 600 mA |
| Максимальное сопротивление кабеля | 20 Ом (для cat. 3) |
12,5 Ом (для cat.5) |
| Классы питания | 0-3 | 0-4 |
Третье поколение описано стандартом IEEE 802.3bt.
Устройства, третьего поколения PoE позволяют обеспечить электропитание мощностью до 51 Вт по одному кабелю.
Примечание. Для питания устройств с использованием технологий стандарта IEEE 802.3bt. задействованы все восемь проводников кабеля современной витой пары (кат. 5 и выше), в то время как для первых двух поколений можно обойтись только четырьмя.
Если говорить о совместимости, то устройства PoE обратно совместимы — более мощное питающее устройство стандарта 802.3bt может использоваться для более старых потребителей PoE и PoE+ (802.3af, и 802.3at).
End-span — устройство обеспечивающее подачу электропитания от начала кабельной
линии.
Классический пример: коммутатор IP телефонии обеспечивает электропитание небольшой сети стационарных телефонов в пределах офиса.
Другой пример — система видеонаблюдения на небольшом складе, где видеокамеры получает электропитание от коммутатора через PoE
Обычно в таких системах не предусмотрено дополнительных устройств для усиления питающего сигнала.
Mid-span — когда питающее устройство, подключается не с начала кабельной линии, а дополнительно между коммутатором и конечным устройством. Например, питание видеокамеры через инжектор, который включается после коммутатора в промежуточном кроссовом шкафу.
Ещё немного терминологии:
Если речь идёт об End-span, например, о коммутаторе, все происходит не просто, а очень просто. Источник питания, например, коммутатор с портами PoE включает подачу питания для данного порта только в том случае, если подключенное устройство (например, точка доступа) поддерживает технологию PoE.
Как это работает?
Однако если речь идёт о недорогих устройствах Mid-Span, включаемых после обычного сетевого оборудования (без PoE), здесь всё не так радужно. В таких случаях обычно в линию подаётся постоянное питание с фиксированными параметрами, а проверка на предмет: «Какое устройство находится на другом конце линии?», — не производится.
Для таких ситуаций служит Passive PoE с использованием PoE сплиттера.
В этом случае источник питания не опрашивает подключенное устройство и не согласовывает его мощность. Питание просто подается по свободным проводникам витой пары при помощи PoE сплиттера.
PoE сплиттер разделяет поступающий по витой паре сигнал на данные и питание (12В-24В). Таким образом становится возможным подать питание и интегрировать в существующую инфраструктуру устройство без поддержки PoE. При данном способе подключения необходимо тщательно подбирать мощность источника питания, и его потребителя.

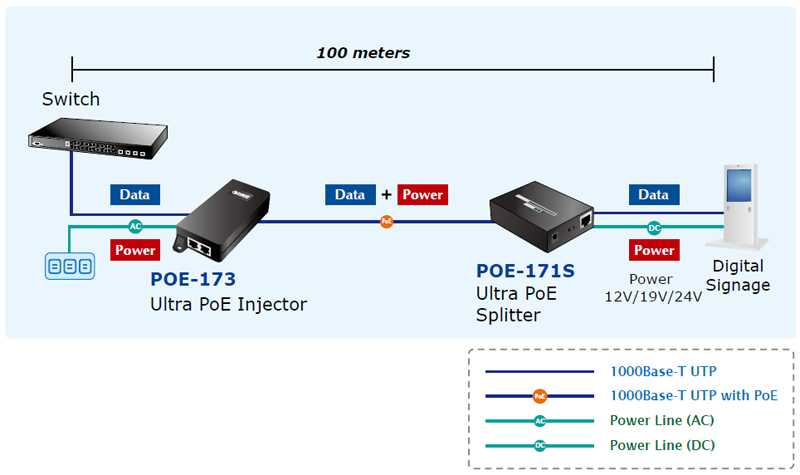

Для питания клиентских устройств с PoE, можно использовать PoE инжектор, который и предназначен для подачи в сетевой кабель дополнительного электропитания.
PoE инжектор имеет на входе разъём RJ45 и разъем для подключения к источнику питания. На выходе у него единственный разъем RJ45 с PoE.
PoE инжектор принимает стандартный сетевой сигнал и приводит «инъекцию» электропитания в линию для сетевого подключения, что позволяет подключить на выходе устройство c PoE.
Рисунок 2. Zyxel PoE инжектор PoE12-HP
Для подключения при питании через PoE используется витая пара не ниже cat.5e.
Важно. Проводники должны быть медными, а не омедненными, толщиной не менее 0,51 мм (24 AWG). Сопротивление в проводниках не должно превышать 9,38Ом/100 м.
Обычно на практике рекомендуют не использовать кабели длиной более 75м, хотя стандарты 802.3af и 802.3at говорят о поддержке 100м. В случае с Passive PoE практические рекомендации носят ещё более пессимистичный характер — реальная длина кабеля для нормальной работы не должна превышать 60м.
Однако специальные коммутаторы, например, управляемые GS1350 Extended Range Essentials могут поддерживать устройства на расстоянии 250м при скорости 10Mb/s.
Рисунок 3. Иллюстрация работы Extended Range.
В любой протяженной электрической цепи существует угроза возникновения краткосрочных импульсов, вызванных накоплением заряда (увеличения разности потенциала — перенапряжения) с последующим разрядом.
Ниже приводятся причины возникновения коротких импульсов перенапряжений.
Примечание. Из-за ряда причин: удар молнии поблизости от объекта во время грозы, а также ионизации воздуха и накопления атмосферного электричества перед грозой такой вид защиты иногда называют «грозозащита».
Не следует путать данный термин с термином «молниезащита» — то есть с защитой от непосредственного удара молнии.
Для предотвращения подобных угроз применяются устройства защиты от импульсных перенапряжений (УЗИП). Существует два варианта защиты (УЗИП): приобретение и установка внешних устройств и встраивание защиты в устройства с PoE.
Когда говорят о выборе устройства-источника для питания PoE, имеют в виду end-span, и обычно это коммутатор. Коммутатор — самый используемый вариант, они применяются и в IP телефонии, и видеонаблюдении, и при развешивании точек доступа, и при расстановке всевозможных датчиков охранных систем, контроллеров СКУД и так далее.
Тут важно учитывать несколько факторов:
А вот наоборот — нет.У Zyxel есть коммутаторы, которые советуют всем указанным выше требованиям. Это модели новой серии GS1350. Мы уже писали о них ранее Данная серия изначально позиционировалась как «Смарт-управляемые коммутаторы для систем видеонаблюдения» Однако они без проблем применяются и для других случаев, например, для питания телефонов, точек доступа и других устройств с PoE.
Рисунок 4.
Специализированный управляемый коммутатор PoE GS1350-26HP.
Неуправляемые коммутаторы серии GS1300 также являются неплохим выбором. Подборку специализированных коммутаторов от Zyxel можно посмотреть на рисунке 5.
Рисунок 5. Модельный ряд управляемых и неуправляемых коммутаторов с поддержкой PoE от Zyxel.
Обычно при выборе конечных устройств ориентируются на их потребительские характеристики, например, на качество картинки при выборе видеокамеры, поддержке Wi-Fi стандартов при выборе точек доступа и так далее.
Однако электропитание также накладывает свой отпечаток. Имеет смысл учитывать следующие факторы:
Важно! Несмотря на заявленную совместимость сверху вниз не стоит 100% уповать на эту возможность. В хорошем проекте источник питания и потребители должны поддерживать один стандарт, желательно самый актуальный, иметь полную совместимость, приобретаться в расчёте на использование новых технологий, например, Wi-Fi 6.
Переделка целого куска инфраструктуры, гордо именуемая «модернизацией», чаще всего обходится дороже, чем некоторые дополнительные затраты на этапе внедрения.
IP-камеры PoE, особые требования и бесперебойная работа — сводим всё воедино
Точки доступа Wi-Fi 6: NWA110AX,
WAX650S и WAX510D
Специальные управляемые коммутаторы серии GS1350 и неуправляемые GS1300 на сайте Zyxel
Страница на официально сайте Zyxel PoE инжектор PoE12-HP
Сравнение коммутаторов серии GS1350
PoE — питаемся по витой паре
Стандарты питания от PoE до PoE++, внедрение и методы проверки
Power over Ethernet что это и зачем нужно?
PoE или Power over Ethernet — это технология, при которой электричество и данные передаются по одному и тому же кабелю через отдельные линии. Итак, кабели здесь выполняют двойную функцию передачи данных и энергии по сети.
Существуют различные устройства PoE, такие как инжекторы PoE, коммутаторы PoE, медиаконвертеры PoE, инжекторы PoE и сплиттеры PoE, которые устанавливаются специально в смешанных сетях, таких как медные и оптоволоконные. Все эти устройства выполняют определенные роли и должны выбираться в соответствии с требованиями. Но как выбрать или отличить эти два устройства. В этом посте обсуждаются детали инжекторов PoE, коммутаторов PoE, медиаконвертеров PoE, инжекторов PoE и сплиттеров PoE.
Инжектор PoE играет скорее вспомогательную или дополнительную роль. Он обеспечивает питание в сети без PoE. В таких сетях может быть обычный коммутатор Ethernet без функции PoE. Инжектор и коммутатор без PoE подключены к кабелю Ethernet и включены. В целом, с помощью инжектора вы можете подключать к сети различные другие интеллектуальные устройства, такие как телефон, IP-камера и т.
д. Инжектор PoE в первую очередь позволяет подключать устройство с поддержкой PoE к порту без PoE. Таким образом, устройство с поддержкой PoE может передавать электроэнергию, а также получать данные по сети.
Коммутатор PoE — это сетевой коммутатор со встроенным инжектором. Существуют коммутаторы PoE и PoE+, причем последний является обновленной версией первого и предлагает вдвое больше электроэнергии. Коммутаторы PoE используют стандарт IEEE 802.3af, а коммутаторы PoE+ используют IEEE 802.3at. Это управляемые коммутаторы, которые автоматически определяют совместимость с другими устройствами в сети. Обычно такие коммутаторы имеют 8 портов и более. Имеются порты как для медных, так и для оптоволоконных сетей, поэтому большинство этих коммутаторов совместимы с обеими или смешанными сетями.
Что такое сплиттер PoE? Эти устройства сочетаются с инжекторами PoE и коммутаторами PoE. В отличие от других устройств PoE, эти устройства не потребляют энергию и ввод данных, чтобы превратить их в один выход, а скорее разделяют данные и питание и подают питание на отдельный вход.
Как правило, сплиттеры PoE используются в сценариях, когда устройства, не поддерживающие PoE, и розетки переменного тока не обнаружены.
Расширители Power over Ethernet или повторители PoE используются для увеличения расстояния между PD и PSE. Эти устройства устанавливаются между PD и PSE для увеличения дальности передачи на 100 метров с каждой стороны. Некоторые удлинители позволяют подключить несколько устройств, что позволяет увеличить расстояние до 500 метров.
Все устройства PoE, такие как инжекторы PoE, коммутаторы PoE, сплиттеры PoE и удлинители PoE, имеют определенные приложения. Вот некоторые ключевые различия между ними.
Но общие затраты зависят от вашего использования и требований, например, в случае расширения сетей коммутатор в долгосрочной перспективе станет рентабельным.
Инжектор PoE обычно работает как промежуточный и питает данные, поступающие от конечного или не-PoE коммутатора. Этот инжектор PoE использует сетевой кабель для питания оборудования PoE. Разветвитель PoE разделяет питание от данных и подает их на отдельный вход. Расширители PoE получают данные и питание от инжектора PoE и коммутатора PoE. Часть полученной мощности он использует для работы, а оставшуюся мощность передает другим PoE-устройствам в линии. Во многих приложениях удлинители PoE заменяются коммутаторами PoE с расширенным режимом и коммутаторами с питанием от PoE. Если вы хотите расширить свою сеть, вы можете надежно использовать оптоволокно. Кроме того, при выборе устройств PoE обязательно приобретайте их у авторизованных и сертифицированных производителей и поставщиков, таких как VERSITRON.
Компания уже несколько лет находится в авангарде оптоволоконных технологий. Компания предлагает несколько типов устройств PoE, включая инжекторы PoE, коммутаторы PoE, медиаконвертеры PoE, инжекторы и сплиттеры с различными характеристиками. Эти устройства уже несколько лет являются частью смешанных сетей. Вы можете связаться со специалистами компании, чтобы сделать правильный выбор.
| Модель | Описание | Запрос предложений |
| SF70460MP | 2 порта 10/100/1000 Ethernet, 2-100/1000 SFP | |
| SF70760MP | 6 портов 10/100/1000 Ethernet, 1-100/1000 SFP | |
| СФ71060МПА | 8 портов 10/100/1000 Ethernet, 2-100/1000 SFP | |
| SF71860MP | 16 портов 10/100/1000 Ethernet, 2-100/1000 SFP | |
| СГ71060МПБ | 8 портов 10/100/1000 Ethernet, 2-100/1G SFP, 250 Вт PoE/PoE+ | |
| SG72060MP | 16 портов 10/100/1000 Ethernet, 4-100/1G SFP, 400 Вт PoE/PoE+ | |
| SGX72870MP | 24 порта 10/100/1000 Ethernet, 4-1G/10G SFP, 600 Вт PoE/PoE+ | |
| SGX75270MP | 48 портов 10/100/1000 Ethernet, 4-1G/10G SFP, 600 Вт PoE/PoE+ |
Рич Талл
Р.
В. Талл является президентом Versitron Inc. Он тесно сотрудничает с клиентами, изучая компоновочные схемы и чертежи, чтобы гарантировать, что для конкретного проекта будет найдено наилучшее оптоволоконное решение.
Ethernet IEEE 802.3 Включает:
Введение в Ethernet
Стандарты
Структура кадра данных Ethernet
100 Мбит/с Fast Ethernet
Гигабитный Ethernet, 1GE
10-гигабитный Ethernet, 10GE
Однопарный Ethernet, SPE
Кабели Ethernet
Как купить кабели Ethernet
Маршрутизаторы, концентраторы, коммутаторы — отличия
Коммутатор Ethernet
Как купить лучший коммутатор Ethernet
Промышленный коммутатор Ethernet
Питание через Ethernet, PoE
Сплиттер Ethernet
Оператор Ethernet
Страница покупок продуктов Ethernet
Существует множество различных единиц Ethernet-оборудования, и иногда бывает сложно понять, что они из себя представляют и что они делают.
Одним из таких элементов оборудования Ethernet является сплиттер Ethernet. Этот элемент оборудования Ethernet особенно сбивает с толку, поскольку существует два типа разветвителей Ethernet: один для разделения линии Ethernet для передачи двух каналов Ethernet по одному кабелю, а другой для использования с питанием через Ethernet. Также сплиттеры Ethernet часто можно спутать с коммутаторами Ethernet.
К сожалению, многие люди покупают сплиттеры Ethernet, не до конца понимая, что они из себя представляют и в чем разница между сплиттером Ethernet и коммутатором Ethernet.
Разветвитель кабеля Ethernet с указанием подключаемых к нему кабелей.Эта форма разветвителя Ethernet предназначена для уменьшения количества необходимых кабелей Ethernet. Он работает, отправляя два разных сигнала по одному и тому же кабелю.
Может использоваться только с Ethernet 10 и 100 Мбит/с, поскольку используются не все провода внутри кабеля.
Разветвитель Ethernet для 10 и 100 Мбит/с Ethernet эффективно создает два канала передачи данных в кабеле, позволяя отправлять два набора соединений по одному кабелю.
В Ethernet на 10 и 100 Мбит/с используются только четыре из восьми проводов, имеющихся в кабеле Ethernet, и в результате можно удвоить использование кабеля Ethernet и провести два отдельных канала через это.
У этого есть несколько недостатков:
Несмотря на то, что разные пары проводов представляют собой витые пары, их очень близкое расположение по всей длине кабеля Ethernet будет означать, что уровень перекрестных помех между разными проводами будет намного выше. Если используется экранированный кабель, в котором экранированы различные витые пары, то этот фактор будет снижен, но все равно может вызвать проблемы.Разветвители Ethernet бывают двух основных форматов:
Небольшой модуль с одним Ethernet, двумя разъемами Ethernet и одним коротким кабелем с разъемом RJ45: Разветвитель Ethernet этого типа широко продается в продаже, но наличие штекера RJ45 на выходе для одной линии означает, что требуются какие-то средства для его подключения к кабелю Ethernet.
Идеально подходит для подключения к розетке RJ45, возможно, когда кабель Ethernet встроен в стену и т. д., и используется розетка RJ45 в настенной панели.
Адаптер с тремя разъемами RJ45: Этот тип разветвителя Ethernet более удобен, когда требуется подключение к стандартным кабелям Ethernet.
, вероятно, являются прагматичным решением для подключения двух устройств к удаленному коммутатору Ethernet, где используется только один кабель, возможно, когда только один кабель встроен в конструкцию стены и т. д. Однако они значительно снижают максимальное доступная скорость, а с учетом того, что в наши дни Gigabit Ethernet широко используется для потоковой передачи видео и быстрой передачи больших файлов данных, это может означать большой шаг назад.
Для некоторых приложений использование сплиттера допустимо, но будьте осторожны при их установке, так как скорость будет снижена.
Они могут быть удовлетворительными для краткосрочного решения, чтобы что-то заработало.
Другая форма разветвителя Ethernet, которая может быть полезна, называется разветвителем Ethernet PoE или разветвителем Power over Ethernet.
Power over Ethernet — это система, в которой питание удаленных устройств передается по кабелю Ethernet. Поскольку питание постоянное, а содержимое данных находится на высокой частоте, можно передавать оба сигнала по одним и тем же линиям без взаимных помех.
PoE широко используется для небольших удаленных устройств, таких как камеры безопасности Ethernet, телефоны VoIP и тому подобное.
Обычно питание обеспечивается коммутатором Ethernet — широко доступны коммутаторы, обеспечивающие питание через Ethernet, хотя они стоят дороже, чем коммутаторы Ethernet без PoE.
Подробнее о . . . . Питание через Ethernet, PoE.
Разветвители Ethernet PoE используются для того, чтобы удаленные устройства, которые могут не быть предназначены для питания через Ethernet, по-прежнему использовать питание, подаваемое таким образом.
Разветвитель берет кабель Ethernet, по которому подаются данные и питание, и разделяет или разделяет питание и данные. Данные появляются через соединение RJ45, а питание — через другое.
PoE поставляются с различными разъемами, поэтому для удаленного устройства можно выбрать сплиттер с наиболее удобным разъемом питания. Популярными разъемами для питания являются USB и коаксиальный тип разъема питания, известный как разъем постоянного тока. Данные будут использовать разъем RJ45.
С помощью разветвителя Ethernet PoE можно подавать питание на удаленные устройства, не поддерживающие PoE, такие как телефоны VoIP, камеры и т. д., по кабелю Ethernet, обеспечивающему подключение для передачи данных. Это может быть очень удобно, когда может потребоваться отдельный блок питания от сети для обеспечения требуемой мощности постоянного тока.
Также возможно подавать питание постоянного тока на кабель Ethernet, если коммутатор Ethernet не является коммутатором или маршрутизатором PoE.
Используется устройство, известное как инжектор Ethernet PoE.
При использовании инжектора Ethernet PoE питание подается на инжектор, и он подает необходимое напряжение постоянного тока на кабель Ethernet, чтобы питание подавалось на удаленное устройство Ethernet PoE.
На рынке представлено множество различных разветвителей PoE, поэтому в качестве первого шага к покупке лучшего разветвителя PoE необходимо провести небольшое исследование того, что на самом деле необходимо и что доступно.
При покупке разветвителя PoE проверьте характеристики как питаемого устройства, так и разветвителя, чтобы убедиться, что они будут работать вместе.
Как правило, сплиттеры PoE, представленные на рынке, соответствуют стандартам IEEE 802.3af/802.3at или более поздним стандартам 802.
3bt.
Необходимо тщательно сверить требуемый уровень мощности с техническими характеристиками устройства. Существуют разные классы Power over Ethernet, и они могут обеспечивать разные уровни мощности, как показано в таблице ниже:
| Классы Power Over Ethernet PoE | ||
|---|---|---|
| PoE Класс мощности | Доступная мощность PSE | Максимальная мощность частичного разряда |
| 1 | 4,0 | 3,84 |
| 2 | 7,0 | 6,49 |
| 3 | 15,4 | 12,95 |
| 4 | 30 | 25,5 |
Также проверьте напряжения — используемое устройство должно иметь требования к входному напряжению, соответствующие требованиям разветвителя.
Дальнейшая проверка заключается в том, чтобы убедиться, что разветвитель PoE и инжектор PoE, если они используются, соответствуют соответствующим стандартам: IEEE 802.
Семёновская)
Москва, ул. Добролюбова, д. 8А
com
com
