Поляризованное реле двустабильное: Северная Заря | Применение

Содержание

Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20 в Великом Новгороде (Реле)

Россия
Великий Новгород
Компоненты АСУТП
Реле

Цена: 1 431. 77 ₽

за 1 ед.

Описание товара

Электромагнитное, слаботочное, поляризованное, двупозиционное, двустабильное, негерметичное, с двумя переключающими контактами.

Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 400 Hz.

Изготавливается в соответствии с ГОСТ 16121-86 и РСО.452.055 ТУ.

Пример записи при заказе: Реле РПС 20 PС4.521.753 РСО.452.055 ТУ.

Характеристики реле электромагнитного слаботочного поляризованного двупозиционного двустабильного негерметичного с двумя переключающими контактами РПС 20

— Бренд:: АО «НПП «Старт»

Товары, похожие на Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20

Не нужно медлить, оформите заказ на «Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20» от организации «НПП Старт, АО» на нашем сайте BizOrg. Su. Стоимость 1431.77 ₽ при минимальном заказе в 1.

Почему «НПП Старт, АО»:

пользователи сайта BizOrg могут рассчитывать на получение особенных условий. К примеру, более выгодную стоимость;
заплатить за товар или услуг можно удобным для вас методом;
«НПП Старт, АО» строго выполняет свои обязанности по отношению к организациям и физ лицам.

Свяжитесь с фирмой уже сейчас – не нужно терять время впустую!

FAQ

Информационное описание указано с неверной ценой, телефон не доступен и т.п.
Если у вас появились cложности с «НПП Старт, АО», то сообщите нам идентификаторы организации (87292) и услуги или изделия (19122504). Наш отдел поддержки пользователей возьмет на себя разрешение данного вопроса.
Как оставить заявку
Хотите «Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20»? Спишитесь с фирмой «НПП Старт, АО» по контактам, указанным сверху справа.
Не забудьте указать, что увидели компанию у нас – на площадке БизОрг.
Где найти еще больше сведений о предприятии «НПП Старт, АО»
Чтобы посмотреть еще больше сведений о фирме, нажмите в правом верхнем углу на ссылку с названием фирмы, а далее нажмите на нужную страницу с информацией.

Служебная информация

«Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20» относится к категориям: «Электротехника, комплектующие», «Компоненты АСУТП», «Реле»;
Предложение было добавлено на сайт 18.07.2021, дата последнего изменения — 18.07.2021;
За все время предложение было просмотрено 163 раза.

Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.

Заявленная компанией НПП Старт, АО цена товара «Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20» (1 431.

77 ₽) может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании НПП Старт, АО по указанным телефону или адресу электронной почты.

Телефоны:

+7 8162765658

Купить реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20 в Великом Новгороде:

ул. Нехинская, 55

Реле электромагнитное слаботочное поляризованное двупозиционное двустабильное негерметичное с двумя переключающими контактами РПС 20

Реле

Реле — электромеханическое или электронное устройство предназначенное для коммутации электрических цепей. Электромагнитное реле состоит из катушки с металлическим сердечником, магнитной системы и контактной группы. При подаче напряжения на катушку реле, в ней возникает электрический ток и создается магнитное поле которое намагничивает подвижную часть магнитной системы, называемую якорем, и приводит ее в движение.

Контактная группа, жестко связанная с якорем приходит в движение и таким образом происходит замыкание подвижных и неподвижных контактов, во внешней цепи появляется электрический ток. При снятии напряжения с катушки реле, все происходит в обратном порядке-ток в катушке прекращается, магнитное поле исчезает и контакты реле размыкаются, ток во внешней цепи исчезает.

Основными эксплуатационными параметрами реле являются две группы параметров

Электрические параметры реле — чувствительность, рабочий ток (напряжение), ток (напряжение) срабатывания, ток (напряжение) отпускания, сопротивление обмотки, сопротивление контактов электрической цепи, коммутационная способность, параметры электрической изоляции.

Временные параметры реле — время срабатывания реле, время отпускания, время дребезга контактов.

РЧ-1 реле понижения частоты — применяются в устройствах релейной защиты и противоаварийной автоматики в качестве органа, реагирующего на изменение частоты переменного тока

РЧ-2 реле повышения частоты — используются в устройствах релейной защиты и автоматики контроля частоты электрической сети

РОТ-53 реле обратного тока выпускается по ТУ16-523. 427-80 и предназначено для защиты генераторов переменного тока

РУП-380/220 — устройство защитного отключения, иначе называется реле утечки — применяются в электроустановках для защиты персонала от поражения электрическим током при однофазном прикосновении в сетях напряжением 380 В и 220 В

РУП-220/127 — устройство защитного отключения, другое название — реле утечки используется в электроустановках для защиты персонала от поражения электрическим током при однофазном прикосновении в сетях напряжением 220 В и 127 В переменного тока с изолированной нейтралью

Реле РП-4 — поляризованное, двухпозиционное, нейтральное, двустабильное, с одним элементом на переключение

Реле РП-5 — поляризованное, трехпозиционное, одностабильное

Реле РП-7 — поляризованное, двухпозиционное, одностабильное, с преобладанием к правому контакту.

Реле РП-8 — промежуточное поляризованное применяется в цепях постоянного тока в качестве вспомогательного реле

Реле РП-9 — промежуточное поляризованное применяется в цепях переменного тока

Реле РП-11 — промежуточное поляризованное выпускается по ТУ16-523. 072-75

Реле РП-12 — промежуточное поляризованное выпускается по ТУ16-523.072-75, применяется в цепях переменного тока в качестве вспомогательного реле.

Реле РП-16 — промежуточное выпускается по ТУ 16-647.003-84, предназначено для применения в схемах релейной защиты и аварийной автоматики для подключения и отключения электрических нагрузок. Реле выпускаются в следующих модификациях: РП-16-1, РП-16-2, РП-16-3, РП-16-4, РП-16-5, РП-16-6, РП-16-7

Реле РП-17 — промежуточное, постоянного напряжения для включения и отключения электрических нагрузок в цепях напряжением до 242 Вольт постоянного и переменного тока частотой 50 Гц или 60 Гц

Реле РП-18 — промежуточное с выдержкой времени

Реле РП-20, РП-20М — применяются в схемах автоматического управления и контроля в цепях переменного тока напряжением до 440 В частоты 50 Гц и 60 Гц и постоянного тока напряжением до 220 В

Реле РП-21 — промежуточное реле для применения в цепях управления

Реле РП21-001 — промежуточное реле предназначенное для применения в цепях управления электроприводами переменного тока и в цепях постоянного тока.

Реле РП21-002 — реле промежуточное с двумя парами переключающих контактов

Реле РП21-003 — промежуточное реле с тремя группами переключающих контактов

Реле РП-21-004 — содержит четыре группы переключающих контактов

Реле РП-23 — электромагнитное промежуточное реле постоянного тока с 1 размыкающим и 4 замыкающими контактами

Реле РП-25 — промежуточное с 1 размыкающим и 4 замыкающими контактами

Реле РПУ-0 — промежуточное реле электромагнитное с тремя группами переключающих контактов

Реле РПУ-1 — промежуточные электромагнитные реле предназначенные для работы в электрических цепях управления и промышленной автоматики переменного тока напряжением до 415 В, частоты 50 Гц и постоянного тока напряжением до 220 В.

Реле РПУ-2 — реле электромагнитное промежуточное

Реле РЭП-11 — электромагнитные промежуточные постоянного и переменного тока

Реле РЭП-17 — электромагнитные промежуточные реле

Реле РЭП-20 — промежуточное реле электромагнитное

Реле РЭП-25 — промежуточные электромагнитные применяются для коммутации электрических цепей постоянного и переменного тока

Реле РЭП-26 — промежуточные электромагнитные предназначены для применения в цепях управления

РЕЛЕ ПЭ-40, ПЭ-41, ПЭ-42, ПЭ-43, ПЭ-44, ПЭ-45, ПЭ-46 промежуточные реле предназначенные для применения в схемах защиты, управления и автоматики

Реле РЭМ — электромагнитное реле открытого типа

Реле РЭМ-200 — реле постоянного тока

Реле РЭМ-211, РЭМ-221, РЭМ-212, РЭМ-222 — реле постоянного тока с выдержками времени

Реле РЭМ-232, РЭМ-231 — реле напряжения

Реле РМ-11— реле направления мощности

Реле РМ-12 — реле направления мощности

Реле РНЕ-22 — реле для коммутации электрических цепей постоянного и переменного тока

Реле РНЕ-31 — для коммутации слаботочных электрическиих цепей

Реле РНЕ-44 — для подключения маломощных нагрузок постоянного и переменного тока

Реле РНЕ-66 — реле с 6 замыкающими и 6 размыкающими контактами

Реле RELOG 2Rh40 TGL26047 — промежуточное реле

Реле Relog 2RH01 TGL26047 — промежуточное реле производство Германия

Реле RELOG 2RG01 TGL26047 — промежуточное реле используются при работе портовых кранов Альбатрос, Сокол, Альбрехт, Кондор, Ганц

Реле RELOG 2RG04 TGL26047 — реле промежуточное, напряжение катушки — 12В

Реле RELOG 2RTZ05 TGL26047 — нейтральное, моностабильное, промежуточное реле

Реле RELOG 2Rh50 TGL26047 — промежуточное реле с контактами (8но+8нз) — 8 нормально открытых и 8 нормально закрытых

Реле времени RELOG 6TZ61 — напряжение питания — 220В, диапазон уставок 0,1сек-10мин

Колодка RELOG TGL26048 250В, 5А для реле RELOG 2Rh40, 2RH01, TGL26047

Реле РЭС-6 — маломощное реле постоянного тока

Реле РЭС-8 — герметичное, одностабильное, с шестью переключающими контактами

Реле РЭС-9 — негерметичное, двухпозиционное с двумя переключающими контактами

Реле РЭС-10 — с одним замыкающим или одним переключающим контактом

Реле РЭС-15 — пылебрызгозащищенное, двухпозиционное, одностабильное

Реле РЭС-22 — одностабильное, с четырьмя переключающими контактами

Реле РЭС32 — пылебрызгозащищенное, двухпозиционное, одностабильное, с четырьмя переключающими контактами

Реле РЭС-34 — герметичное, двухпозиционное, одностабильное, с одним переключающим контактом

Реле РЭС-39 — герметичное, двухпозиционное, одностабильное, с шестью переключающими контактами, питаемое постоянным током

Реле РЭС-44 — одностабильные, с 3 магнитоуправляемыми контактами

Реле РЭС-47 — одностабильное, двухпозиционное, с двумя группами переключающих контактов

Реле РЭС-48 — двухпозиционное, одностабильное, с двумя переключающими контактами

Реле РЭС-49 — герметичное, двухпозиционное, одностабильное

Реле РЭС-53 — герметичное, двухпозиционное, одностабильное, с четырьмя переключающими контактами

Реле РЭС-54 — одностабильное, двухпозиционное

Реле РЭС-59 — двухпозиционное, с одним или двумя переключающими контактами

Реле РЭС-60 — герметичное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами.

Реле РЭС-64 — герконовое, двухпозиционное, одностабильное, с одним замыкающим контактом

Реле РЭС-78 — герметичное, двухпозиционное, одностабильное

Реле РЭС79 — двухпозиционное, одностабильное, с одним переключающим контактом

Реле РЭС-80 — герметичное, одностабильное, двухпозиционное, с двумя переключающими контактами.

Реле РЭС-81 — пылебрызгозащищенные, двухпозиционные, постоянного тока

Реле РЭС-82 — пылебрызгозащищенное, двухпозиционное, одностабильное постоянного тока, с двумя замыкающими магнитоуправляемыми контактами

Реле РЭС-83 — пылебрызгозащищенные, двухпозиционные, постоянного тока, с четырьмя замыкающими магнитоуправляемыми контактами одностабильные

Реле РЭС-84 — пылебрызгозащищенные, двухпозиционные, постоянного тока, с шестью замыкающими магнитоуправляемыми контактами

Реле РЭС-85 — пылебрызгозащищенные, постоянного тока, с тремя магнитоуправляемыми контактами, двухпозиционные

Реле РЭС-86 — герконовые, двухпозиционные, с пятью магнитоуправляемыми контактами, одностабильные, пылебрызгозащищенные

Реле РЭС-90 — герметичное, одностабильное, двухпозиционное, постоянного тока с двумя переключающими контактами.

Реле РЭН-18 — электромагнитное слаботочное реле постоянного тока

Реле РЭН-19 — открытое, двухпозиционное, одностабильное, с механической блокировкой

Реле РЭН-20 — cлаботочное электромагнитное реле переменного тока

Реле РЭН-29 — зачехленное, двухпозиционное, одностабильное, с двумя переключающими контактами

Реле РЭН-32 — зачехленное, двухпозиционное, одностабильное электромагнитное негерметичное реле постоянного тока с двумя переключающими контактами

Реле РЭН-33 — электромагнитное реле герметичное, двухпозиционное, одностабильное постоянного тока с четырьмя переключающими контактами

Реле РЭН34 — слаботочные, электромагнитные герметичные реле

Реле РСМ — зачехленное, с двумя группами контактов, постоянного тока

Реле РС-52 — слаботочное, открытое, одностабильное, с двумя контактными группами

Реле РСЧ52 — зачехленное, одностабильное, с двумя контактными группами

Реле РКН — открытое, одностабильное, двухпозиционное, постоянного тока

Реле РКНМ — открытое, одностабильное, двухпозиционное, постоянного тока

Реле РПС32А — герметичное реле постоянного тока с двумя переключающими контактами

Реле РПС45 — герметичное реле постоянного тока

Реле РЭК-11 — -герметичное, одностабильное, двухпозиционное

Реле РЭК-23 — герметичное, двухпозиционное, одностабильное, с одним переключающим контактом

Реле РЭК37 — электромагнитное, маломощное, герметизированное реле с катушкой постоянного тока с двумя переключающими контактами

Реле РЭК-43 — электромагнитное герметизированное постоянного тока с одним переключающим или замыкающим контактом.

Реле РЭК52 — электромагнитное, постоянного тока, низкочастотное, неполяризованное

Реле РЭК-60 — электромагнитное низкочастотное неполяризованное одностабильное

Реле РЭК63 — герметичные, сверхминиатюрные, в металлическом корпусе.

Реле РЭК80 — слаботочное, электромагнитное реле постоянного тока

Реле РЭК-81 — маломощное, электромагнитное, неполяризованное

Реле РЭК84 — электромагнитные, постоянного тока, низкочастотные неполяризованные одностабильные, с двумя переключающими контактами

Реле РЭК-87 — слаботочное, электромагнитное, неполяризованное, герметичное, с двумя переключающими контактами

Реле РЭК-94 — слаботочное, электромагнитное, постоянного тока

Реле РПС-5 — трехпозиционные, одностабильные, зачехленные, поляризованные

Реле РПС20 — негерметичное, поляризованное, двустабильное, с двумя элементами на переключение

Реле РПС-32 — герметичное, поляризованное, слаботочное, двухпозиционное, двустабильное, с двумя переключающими контактами

Реле РПС-34 — герметичное, поляризованное, двустабильное, двухпозиционное, с четырьмя элементами на переключение

Реле РПС-36 — герметичное, поляризованное, маломощное, двустабильное, двухпозиционное, с шестью переключающими контактами

Реле РПС-42 — герметичное, поляризованное, двухпозиционное, двустабильное, с двумя переключающими контактами

Реле РПС46 — электромагнитные низкочастотные слаботочные поляризованные двустабильные

Реле РПС47 — электромагнитное, слаботочное, поляризованное, двухпозиционное, герметичное, постоянного тока с четырьмя переключающими контактами

Реле РПС-50 — пылебрызгозащищенные, герконовые, двухпозиционные, двустабильные, поляризованные

Реле РПС51 — пылебрызгозащищенные, герконовые, поляризованные, двухпозиционные, одностабильные

Реле РПС52 — пылебрызгозащищенные, герконовые, двухпозиционные, двустабильные, поляризованные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц.

Реле РПС-53 — пылебрызгозащищенные, двухпозиционные, герконовые

Реле РПС-54 — пылебрызгозащищенные, двухпозиционные, двустабильные, герконовые, поляризованные

Реле РПС-55 — герконовые, поляризованные, пылебрызгозащищенные, двухпозиционные

Реле РПС-56 — двухпозиционные, пылебрызгозащищенные, герконовые, двустабильные, поляризованные, предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц.

Реле РПС58 — электромагнитное низкочастотное поляризованное двустабильное

Реле ПЭ-20 — промежуточное реле переменного тока

Реле ПЭ-21 — промежуточное реле постоянного и переменного тока

Реле ПЭ-27 — электромагнитные промежуточные переменного тока предназначены для коммутации электрических цепей постоянного и переменного тока

Реле ПЭ-36 — промежуточные электромагнитные

Реле ПЭ-36-180-У3 24В — промежуточное электромагнитное реле с восемью замыкающими контактами

Реле ПЭ-36-162-У3 24В — промежуточное электромагнитное реле с шестью замыкающими и двумя размыкающими контактами

Реле ПЭ-36-162-У3 24В 50Гц — промежуточное электромагнитное реле с шестью замыкающими и двумя размыкающими контактами

Реле ПЭ-36-144-У3 24В 50Гц — промежуточное электромагнитное реле с четырьмя замыкающими и четырьмя размыкающими контактами и током от 0,025 А до 6 А.

Реле ПЭ-36-144-У3 220В 50Гц — электромагнитное промежуточное с четырьмя замыкающими и четырьмя размыкающими контактами и коммутируемым током от 0,025 А до 6 А.

Реле ПЭ-36-142-У3 220В 50Гц — электромагнитное промежуточное с четырьмя замыкающими и двумя размыкающими контактами и коммутируемым током от 0,025 А до 6 А.

Реле ПЭ-36-122-У3 220В — промежуточное электромагнитное реле с двумя замыкающими и двумя размыкающими контактами и коммутируемым током от 0,025 до 6 А.

Реле ПЭ-37 — промежуточные электромагнитные реле

Реле ТКЕ1Р2ДТ — коммутационное электромагнитное реле постоянного тока

Реле ТКЕ12ПД1У — коммутационное электромагнитное постоянного тока

Реле ТКЕ14ПД1У — коммутационное постоянного тока негерметичное

Реле ТКЕ16ПД1У коммутационное постоянного тока негерметичное с 6 переключающими контактами

Реле ТКЕ21ПДТ — коммутационное постоянного тока негерметичное предназначено для работы в электрических системах системах объектов авиационной техники

Реле ТКЕ21ОДТ — коммутационное постоянного тока негерметичное с одним переключающим контактом

Реле ТКЕ22П1ГБ — электромагнитное коммутационное нейтральное

Реле ТКЕ22П1ПГ электромагнитное коммутационное нейтральное с двумя переключающими контактами

Реле ТКЕ22ПД1У — электромагнитное коммутационное постоянного тока негерметичное

Реле ТКЕ22ПКТ коммутационное постоянного тока негерметичное с катушкой на 27В и двумя переключающими контактами

Реле ТКЕ24ПД1 — коммутационное постоянного тока электромагнитное негерметичное

Реле ТКЕ24П1ГБ — коммутационное постоянного тока электромагнитное нейтральное с 4 переключающими контактами

Реле ТКЕ24П1Г электромагнитное коммутационное нейтральное с 4 переключающими контактами

Реле ТКЕ26П1Г электромагнитное коммутационное нейтральное герметичное с 6 переключающими контактами

Реле ТКЕ26ПД1 коммутационное постоянного тока негерметичное с шестью переключающими контактами

Реле ТКЕ52ПД1 электромагнитное коммутационное негерметичное с двумя переключающими контактами

Реле ТКЕ52ПОДГБ электромагнитное герметичное коммутационное нейтральное с двумя переключающими контактами

Реле ТКЕ54ПД1 электромагнитное коммутационное негерметичное с 4 переключающими контактами

Реле ТКЕ54ПОДГ электромагнитное коммутационное герметичное с четырьмя переключающими контактами

Реле ТКЕ56ПД1 электромагнитное коммутационное негерметичное с шестью переключающими контактами

Реле ТКЕ56ПОДГ электромагнитное коммутационное герметичное реле с шестью переключающими контактами

Реле ПКЕ22ПОДГ — электромагнитное коммутационное герметичное с обмоткой постоянного тока с номинальным напряжением 15 В и имеющее два независимых переключающих контакта на ток 2 А.

Реле ПКЕ54ПОДГБ — электромагнитное коммутационное герметичное с обмоткой постоянного тока с номинальным напряжением 27 В, имеющее четыре независимых переключающих контакта на ток 5 А.

Реле ПКЕ56ПОДГ — электромагнитное коммутационное герметичное, с обмоткой постоянного тока с номинальным напряжением 15 В и имеющее шесть независимых переключающих контактов на ток 5 А.

Реле ПКЕ52П1ПГБ — электромагнитное коммутационное герметичное с обмоткой постоянного тока с номинальным напряжением 15 В и имеющее два независимых переключающих контакта на ток 5 А.

Реле МКУ-48 — нейтральное, двухпозиционное, одностабильное, многоконтактное унифицированное реле с катушкой постоянного или переменного тока.

Разница между реле с фиксацией и реле без фиксации

Принцип работы реле с фиксацией и без фиксации

Реле без фиксации остаются в постоянном нормально замкнутом (НЗ) положении без подачи питания. Когда питание проходит через катушку реле, реле переключается в нормально разомкнутое (НО) положение, оставаясь в этом положении, пока подается питание. После отключения питания реле без фиксации возвращается в свое статическое положение НЗ. Из-за этого они являются отличным вариантом для кнопочных приложений, таких как клавиатуры и кнопки микроконтроллера. Реле с фиксацией, также известные как бистабильные реле, не требуют постоянного питания для поддержания замыкания контактов. В свою очередь, они обеспечивают экономию электроэнергии и ряд преимуществ использования. Некоторыми приложениями, которые выигрывают от их ценных функций, являются умные бытовые приборы, системы отопления, вентиляции и кондиционирования воздуха и охлаждения, умные счетчики, управление освещением, умные розетки и оборудование для обеспечения безопасности. Низкопрофильные поляризованные реле Panasonic серии DW, высота которых составляет всего 15,8 мм, обеспечивают компактность без потери функциональности для систем дистанционного управления. Доступные в конфигурациях с 1 и 2 катушками, эти высоконадежные реле работают с высокой рабочей мощностью и выдерживают стрессовые условия, что делает их желательным выбором для интеллектуальных устройств и систем дистанционного управления.

Функции без фиксации и функции с фиксацией

На приведенной выше схеме подключения черные катушки представляют состояние установки при подаче питания. При использовании однокатушечных реле с фиксацией имеется катушка с положительным и отрицательным сигналами, которые подаются в импульсном режиме для установки реле. Затем фиксирующие реле подаются импульсы с обратной полярностью, чтобы сбросить реле. При использовании блокирующего реле с 2 катушками имеются две независимые катушки, первая из которых подает импульс для установки реле, а вторая катушка используется для сброса реле. Для большинства клиентов достаточно однообмоточного реле с фиксацией, но иногда в конструкции сложно изменить полярность. В этом случае использование реле с фиксацией с двумя катушками может оказаться более удобным.

Пример реле без блокировки

В случае реле с блокировкой

Применение реле DW lays

Компактные реле Panasonic серии DW предлагают конфигурации с 1 и 2 катушками с фиксацией. Идеально подходящие для энергосберегающих устройств, таких как бытовая техника и оборудование для управления освещением, эти высоконадежные реле имеют пусковой ток 100 А при номинальной рабочей мощности 600 Вт. Реле DW доступны в низкопрофильном корпусе высотой 15,8 мм и соответствуют различным стандартам безопасности.

Загрузить брошюру по механическим реле

Силовые реле Panasonic с номинальной коммутационной способностью более 2 А доступны в поляризованном и неполяризованном типах. Эти механические реле имеют широкий диапазон коммутационных способностей до 120 А переменного тока и 300 А постоянного тока, а также несколько вариантов расположения контактов и размеров. Узнайте все о силовых реле Panasonic (свыше 2 А) и реле отключения постоянного тока высокой мощности.

Другие блоги

Подробнее

Просмотреть все

Интеллектуальный драйвер блокирующего реле с двумя катушками — модуль бистабильного реле

Эта плата Smart Dual Coil с блокировкой реле может управлять питанием устройства ON/OFF путем подачи короткого импульса напряжения на вход 1 и вход 2. Этот проект полезен в приложениях с низким энергопотреблением, поскольку катушка не питается. все время и требует только короткого импульса напряжения. Катушка реле остается в этом положении даже при отключении питания. Проект построен с использованием 9Чипы 0053 FAN3240 от ONSEMI. Этот чип включает в себя двойные драйверы сильноточных реле, предназначенные для управления поляризованными реле с защелкой с двойной катушкой, которые подключают и отключают питание в интеллектуальных электронных счетчиках и солнечных инверторах. ИС включает в себя автоматическое отключение при перегреве и блок фильтра/таймера для предотвращения непреднамеренного переключения из-за зашумленных входных сигналов, обеспечивая квалификацию входного импульса

(tQUAL) и максимальное ограничение длительности выходного импульса (tMAX). Поляризованные, бистабильные реле с фиксацией используются во многих видах электронного оборудования и различных приложениях. В этих реле обычно используются две катушки, одна для перемещения контактов реле из открытого положения в закрытое, а другая катушка для перемещения контактов из закрытого положения в открытое.

Для облегчения механического движения катушки реле должны находиться под напряжением в течение определенного интервала времени. Как только контакт(ы) изменил(и) свое положение, необходимо снять напряжение с обмотки реле. Как показано на схеме ниже, реле с двумя катушками подключено к шине питания в центральной точке двух обмоток реле. Каждая обмотка может быть запитана от выключателей, подключенных к катушкам реле выход-1 и выход-2. Диоды D4 и D5 используются в качестве фиксирующих диодов. Операция очень проста, PIN-код должен быть высоким, минимум 9.0053 15 мс триггерное напряжение

на вход 1, это подаст 150 мс импульс на катушку реле -1, и катушка переместит контакт(ы) от размыкания к замыканию, а когда 15 мс импульс подается на вход 2, катушка-2 активируется для 150 мс и переводит контакт(ы) из замкнутого состояния в разомкнутое. Конденсатор C3 является фильтрующим конденсатором для внутреннего стабилизатора 5V микросхемы.

Примечание: Проект предназначен для управления реле 12 В, но он также может управлять реле 24 В или 48 В, для выбора компонентов прочитайте техническое описание чипа.

Примечание: Обратите внимание на логические уровни TTL, ВЫСОКОЕ напряжение не должно превышать 5,5 В, иначе микросхема может быть повреждена. Логический НИЗКИЙ уровень равен 0 В

Характеристики

Входное питание 12 В пост. тока
Максимальное постоянное потребление энергии 5 мА, максимум 40 мА, когда реле срабатывает на короткое время
Точное время квалификации входа 15 мс с ограничением ширины выходного импульса 150 мс
Входное пороговое значение TTL, разрешение, вход 1 и вход 2 (высокий = 5 В — низкий = 0 В)
Минимальная длительность входного импульса 15 мс (минимальная длительность входного импульса, распознаваемая как допустимая входная команда) T-QUAL
Максимальная длительность выходного импульса 150 мс. Выходные импульсы прекращаются по истечении этого временного интервала, даже если входной импульс длиннее или постоянно удерживается в высоком состоянии, T-Max

Внутренняя защита от перегрева
Размеры печатной платы 37,15 x 31,27 мм

Стандартный разъем

Контакт 1: VCC 12 В пост. тока при 40 мА
Pin2: контакт Enable/disable позволяет отключить оба канала (Enable=High Voltage – 5V TTL Level)
Контакт 3: вход 1 для установки выхода (TTL)
Контакт 4: вход 2 для сброса выхода (TTL)
Контакт 5: Земля

Разъем CN2: Релейный выход Включение/выключение питания

Светодиод D1: Светодиод питания
Светодиод D2: Индикатор выхода 2
Светодиод D3: Индикатор выхода 1

Что такое реле с блокировкой/реле с двойной катушкой

Реле с блокировкой обычно используются в приложениях с низким энергопотреблением или при высоких температурах, где подача питания на катушку в течение длительного времени невозможна из-за энергопотребления или самонагрева катушки. Вместо постоянного напряжения, подаваемого на катушку, они работают с короткими импульсами напряжения. Реле с фиксацией меняют положение контактов при подаче напряжения на катушку и остаются в этом положении, даже если напряжение отключено. (Обычно используется термин SET для работы реле с фиксацией). Для сброса фиксирующего реле необходимо подать еще один импульс напряжения.

FAN3240 включает в себя двойные сильноточные драйверы реле, предназначенные для управления поляризованными реле с двойной катушкой, которые подключают и отключают питание в интеллектуальных электронных счетчиках и солнечных инверторах. Выход FAN3240 рассчитан на работу с шинами питания от 8 В до 60 В . Блок фильтра/таймера предотвращает непреднамеренное переключение шумных входных сигналов, обеспечивая квалификацию входного импульса (tQUAL) и ограничение максимальной длительности выходного импульса (tMAX). Параметры настраиваются на заводе, также доступны дополнительные конфигурации. Также предусмотрена защита входа XOR, так что оба выхода не могут быть включены одновременно. Функция блокировки пониженного напряжения (UVLO) отключает выходы до тех пор, пока напряжение питания не окажется в пределах рабочего диапазона. FAN3240 имеет два отдельных канала драйвера с неинвертирующей логикой. Один контакт включения/выключения позволяет отключать оба канала независимо от входных сигналов. Для тепловой защиты предусмотрена внутренняя функция отключения при перегреве.

Схема

Список деталей

№	КОЛ-ВО.	ПОЗ.	ИСХ.	ПРОИЗВОДИТЕЛЬ	ПОСТАВЩИК	НОМЕР ДЕТАЛИ
1	1	CN1	5-ШТЫРЬКОВАЯ ВИЛКА, ШАГ 2,54 ММ	WURTH	DIGIKEY	732-5318-ND 9 0174
2	1	CN2	3-ШТЫРЬКОВАЯ ВИНТОВАЯ КЛЕММА	PHOENIX	DIGIKEY	277-1 248-НД
3	2	C1,C3	10 мкФ/25 В SMD РАЗМЕР 1206	MURATA/YAGEO	DIGIKEY 9017 4
4	1	C2	0,1 мкФ/25 В РАЗМЕР SMD 0805	MURATA/YAGEO	DIGIKEY
5	3	D1,D2,D3	РАЗМЕР LED SMD 0805/ВЫБЕРИТЕ ДРУГОЙ ЦВЕТ	LITE ON INC	DIGIKEY 9 0174	160-1427-1-НД
6	2	D4,D5	1N4007	SMC ДИОД	DIGIKEY	1655-1 N4007FLCT-ND
7	1	LS1	РЕЛЕ RT314F12	TE СОЕДИНЕНИЕ	DIGIKEY	PB963-ND или Z4396-ND

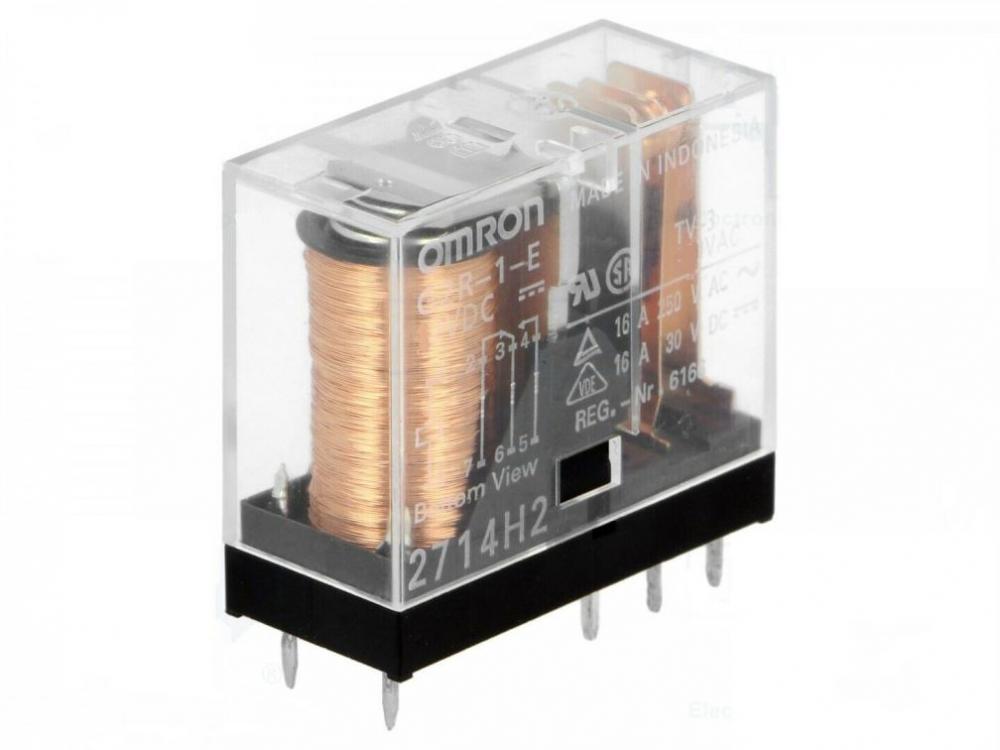

	1	LS1	или РЕЛЕ G5RL-K1-E-DC12	OMRON	MOUSER	G5RL-K 1-E-DC12
8	3	R1,R2,R3	РАЗМЕР 1K 5% SMD 0805	MURATA/YAGEO	DIGIKEY 9017 4
9	1	U1	FAN3240TMX SOIC8	НА ПОЛУ	ELEMENT14	3003952
