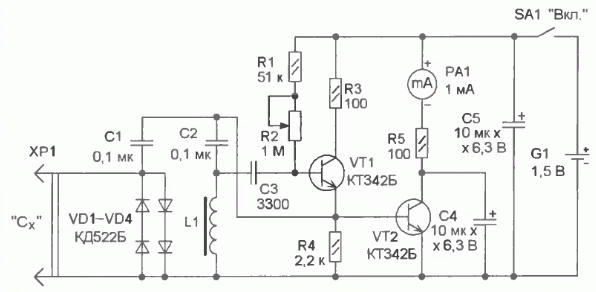

Ранее уже собрал пробник ЕSR выполненный по приведённой ниже схеме, как измерительную приставку к мультиметру. С обязанностями своими справляется на «ура», доволен им, за исключением как бы незначительного момента – для его использования необходим мультиметр, который нужно достать с полки, убрать щупы, выставить предел измерения, подсоединить пробник… и читать-то эти подробности муторно, а каждый раз это делать? А если нужно проверить конденсаторы, стоящие на плате ремонтируемого электронного устройства, да вдобавок плата не маленького размера, тогда вообще получается вместо любимого «хобби» сплошная суета с примесью досады. Вот и решил собрать мобильный вариант пробника с собственным индикатором для дефектовки электролитических конденсаторов. Отличие этой схемы от схемы приставки в том, что результаты измерения выводятся не на жидкокристаллический дисплей мультиметра а на стрелочный индикатор от магнитофона. Для того чтобы индикатор функционировал в схему введён трансформатор на ферритовом кольце (взят от энергосберегающей лампочки, это важно).
Основным несущим компонентом для монтажа всего и получения, в конечном счете, желаемого выбрал прочный пластмассовый пинцет, входящий в набор устройства для производства оттиска печати на документах (наборная печать). К нему, при помощи металлической пластины, прикрепил индикатор от магнитофона М4762 предназначенный для работы в вертикальном положении шкалы, с током отклонения 220 – 270 мкА, внутренним сопротивлением 2800 Ом, с габаритными размерами 49 х 45 х 32 мм и длиной шкалы – 34 мм. Так же установил на него щупы – контакты и разъём питания.
Шкалу индикатора заменил. Символ бесконечности придаёт ей несколько вызывающий вид, но по сути всё верно, тут важно через увиденное понять, что у измеряемого конденсатора нет превышения допускаемого эквивалентного последовательного сопротивления (ESR), а всё что свыше того (до бесконечности) к эксплуатации не пригодно.
Градуировка новой шкалы полностью соответствует задачам дефектовки. В дальнейшем предполагается отклонение стрелки измерительного прибора выставлять, при помощи подстроечного резистора, на конечное деление шкалы, которое будет соответствовать определённому значению ESR. Можно установить полное отклонение стрелки при 1 Ом, а можно и при 10 Ом и т.д. (как будет желаемо).
Печатная плата была разведена только под часть электронных компонентов, остальные (в данном конкретном случае) гораздо удобней разместить навесным способом. И в первую очередь это касается подстроечного резистора который будет размещён снаружи корпуса. Доступность регулировки позволит при необходимости в любой момент перенастроить значение ESR относительно полного отклонения стрелки на шкале индикатора.
По готовности печатной платы и трансформатора была произведена предварительная сборка и опробована работоспособность пробника. Подключённый резистор сопротивлением в 10 Ом удачно вписался в показания стрелки, она отклонилась почти на всю шкалу, что означило максимально возможный для визуального восприятия ESR и будет в данном случае равен 10 Ом.
Конденсатор и два диода были смонтированы навесным способом монтажа на контактах индикатора, всё остальное (за исключением подстроечного резистора) установлено на плату.
После окончательного, чистового соединения всех узлов ещё раз проверил работоспособность – без замечаний. Трансформатор приклеен к плате клеем «Мастер».
Печатная плата помещена в металлический корпус, в качестве которого использована часть пришедшего в негодность печатного вала катриджа принтера. Корпус одет на цилиндрическую часть (выступ) индикатора. Заглушкой для торцевой части послужила подходящая пластиковая пробочка. На ней установлен подстроечный резистор, а лучше поставить маленький переменник (буду менять). Габаритные размеры пробника, как видно на фото, сопоставимы со спичечным коробком, изначально задуманный мобильный с возможностью все доступности вариант думаю удался.
После полуминутной настройки стрелка занимает следующие положения на шкале индикатора: при накоротко замкнутых контактах.
При подключении резистора номиналом 0,1 Ом.
При подключении резистора номиналом 1 Ом, а при 2,5 Ом стрелка встаёт перед последним делением.
Результат проведённой дефектовки припасённых к этому случаю электролитических конденсаторов б/у.
Как это происходило – индикатор в работе.
Пока питание на пробник подаю с лабораторного БП, но это не то. Нужен индивидуальный компактный хорошо стабилизированный источник питания на 5 вольт. В заключении хочу поблагодарить любителя электроники с просторов интернета Olegm Wolf за помощь в доработке схемы. С уважением, Babay.
Форум по конденсаторам
То, что такой измеритель необходим радиолюбителю не только узнал от других, но и сам прочувствовал, когда взялся ремонтировать старинный усилитель – тут нужно достоверно проверить каждый электролит стоящий на плате и найти пришедший в негодность или произвести 100% их замену.
Выбрал проверку. И чуть не купил через интернет разрекламированный приборчик под названием «ESR – mikro». Остановило то, что уж больно здорово хвалили – «через край». В общем, решился на самостоятельные действия. Так как на микроконтроллерные устройства замахиваться не хотелось – выбрал самую простую, если не сказать примитивную схему, но с очень хорошим (тщательным) описанием. Вник в информацию и имея некоторую склонность к рисованию принялся разводить свой вариант печатной платы. Чтобы помещалась в корпус от толстого фломастера. Не получилось – не все детали входили в планируемый объём. Одумался, нарисовал печатку по образу и подобию авторской, протравил и собрал. Собрать получилось. Всё вышло очень продумано и аккуратно.
Вот только работать пробник не захотел, сколько с ним не бился. А мне не захотелось отступать. Для лучшего восприятия схемы перечертил её на «свой лад». И так «родная» (за две недели мытарств), стала она и более понятной визуально.
А печатную плату доделал по-хитрому.
Протравил печатную плату и запаял детали. Микросхему в этот раз поставил на панельку, для подачи питания приспособил разъем, который можно надёжно укрепить на плате при помощи пайки и корпус в дальнейшем уже можно «вешать» на него. А вот подстроечный резистор, с которым пробник заработал лучше всего, нашёл у себя только такой – далеко не миниатюрный.
Обратная сторона – плод прагматичности и вершина аскетизма. Что-то сказать здесь можно только про щупы, несмотря элементарность исполнения они вполне удобны, а функциональность так вообще выше всяческих похвал – способны на контакт с электролитическим конденсатором любого размера.
Всё поместил в импровизированный корпус, место крепления – резьбовое соединение разъёма питания. На корпус, соответственно пошёл минус питания.
И оно, это чудо неказистое, взяло и заработало, причём сразу и как надо. И с регулировкой никаких проблем – соответствующий одному ому, один милливольт выставляется легко, примерно в среднем положении регулятора.
А 10 Ом соответствует 49 мВ.
Исправный конденсатор, соответствует примерно 0,1 Ом.
Неисправный конденсатор, соответствует более 10 Ом. С поставленной задачей пробник справился, неисправные электролитические конденсаторы на плате ремонтируемого устройства были найдены. Все подробности относительно этой схемы найдёте в архиве. Максимально допустимые значения ESR для новых электролитических конденсаторов указаны в таблице:
А некоторое время спустя захотелось придать приставке более презентабельный вид, однако усвоенный постулат «лучшее – враг хорошего» трогать его не позволил – сделаю другой, более изящный и совершенный.
Дополнительная информация, в том числе и схема исходного прибора, имеется в приложении. Про свои хлопоты и радости поведал Babay.
Форум про ЭПС конденсаторов
Ищете лучший измеритель ESR, но не хотите идти на компромисс в отношении качества и низкой цены. Тогда вы находитесь в правильном месте. В этом посте мы познакомимся с лучшим дешевым измерителем ESR, который не только имеет приличную цену, но и отличается высоким качеством.
Измеритель ESR — это устройство, которое мы можем использовать для обнаружения неисправного конденсатора. Теперь конденсатор может быть вне цепи или внутри печатной платы, измеритель ESR предназначен для точного измерения его значения ESR. А по измеренному значению ESR мы можем сказать, неисправен конденсатор или нет, сравнив его с имеющейся таблицей ESR.
2022 Лучший измеритель ESR, MESR-100 V2 с БЕСПЛАТНОЙ доставкой
Идеальное устройство для проверки и выявления неисправных конденсаторов без отпайки, что сэкономит вам много времени и сделает вашу работу более эффективной.
Проблема в том, что многие новички действительно не знают, на что обращать внимание при покупке ESR-метра, и каким-то образом становятся жертвами некачественной продукции.
Они не знают, на какие параметры обращать внимание и как определить из множества моделей и устройств, представленных на рынке, настоящую нарушающую сделку.
Привет, я Аббас. Я инженер-электронщик, и в этом посте я постараюсь поделиться своими знаниями об измерителях ESR, о том, как выбрать лучший измеритель ESR, что это такое, как мы можем использовать его для внутрисхемного тестирования и многое другое.
Содержание
ESR — это сокращение от эквивалентного последовательного сопротивления. И устройство, которое мы используем для измерения этого значения, называется ESR-метр. Какой умный с моей стороны 😀 Но более простыми словами не объяснить.
В любом случае, когда конденсатор неисправен, в этом случае нельзя доверять использованию измерителя емкости или мультиметра, потому что даже неисправный конденсатор имеет значение емкости, равное его записанному значению.
В этом случае единственным человеком, которому мы можем доверять, является измеритель ESR, потому что у неисправного конденсатора значение ESR изменилось, когда вы сравниваете его со значением, указанным производителем.
К счастью, в измерителе ESR есть несколько технических параметров, и это очень большой плюс. Когда все просто, решение о покупке принять проще. Итак, давайте подробно поговорим о некоторых параметрах, которые мы получили для этого парня.
Автоматический диапазон означает, что вы подключаете устройство, которое хотите протестировать (DUT), т. е. в этом случае конденсатор, измеритель автоматически устанавливает свой диапазон в соответствии с тестируемым устройством. Вам не нужно устанавливать диапазон вручную. Проблема с ручным ранжированием заключается в том, что оно подвержено человеческим ошибкам. Например, если вы новичок в этой области, вы, вероятно, сделаете ошибки при выборе диапазона, и поверьте мне, вы сделаете много ошибок.
Таким образом, чтобы избежать таких ошибок, автоматический измеритель диапазона автоматически делает это за вас.
При использовании измерителя ESR первое, что вам нужно сделать, это установить измеритель на нулевую опорную точку. И всегда хорошо иметь на глюкометре функцию, которая делает это автоматически, просто нажав на нем одну кнопку.
Очень важно учитывать этот момент. Вы увидите на рынке, что почти каждый измеритель ESR будет иметь короткие зонды. И причина коротких щупов в том, что значения ESR чертовски малы, поэтому нам нужно избегать любого внешнего сопротивления щупа, насколько это возможно. Таким образом, чем короче зонды, тем лучше измеритель.
Сейчас могут быть счетчики с длинными щупами, но тогда и за это придется платить намного больше. Это зависит от вашего бюджета и требований, но обычно нам не нужны профессиональные счетчики такого уровня, если мы делаем ремонт или просто развлекаемся с электроникой.
Это необходимая функция. Никто не любит измеритель, который нуждается в обучении. Вы должны искать счетчик, который прост в использовании, чтобы человеческие ошибки могли быть устранены до возможного уровня. Иногда ответственность за ошибки в измерениях лежит полностью на нас, и в большинстве случаев причина заключается в неправильном использовании приборов. Поэтому убедитесь, что счетчик, который вы решили купить, прост в эксплуатации, в нем нет ничего сложного.
Я мало что о вас знаю, но если вы тотальный ремонтник и постоянно заняты ремонтом устройств, то хороший яркий дисплей сэкономит вам гораздо больше времени, чем вы сейчас можете себе представить.
Поделюсь своим опытом, купил когда-то мультиметр с нормальным дисплеем. Я был молод, и у меня не было достаточно денег, поэтому я купил его (как будто я теперь чертов миллионер :D). В любом случае, это было так неприятно, когда иногда я подключал датчики и не мог правильно прочитать дисплей.
Поэтому я должен снова подключить щупы и установить мультиметр под углом, при котором я могу правильно его прочитать. Итак, суть в том, что вам нужен дисплей, который можно читать под любым углом и при любом освещении.
Это стандартный метод, используемый производителями для измерения значения ESR во время производства, поэтому лучший измеритель ESR, который вы покупаете, должен использовать этот метод, иначе возникнет конфликт между значением, измеряемым вашим измерителем, и измеренное производителем значение.
Это не помеха, но хороший пользовательский интерфейс — это то, что должен иметь лучший измеритель ESR. Как вы знаете, было бы неплохо разместить где-нибудь хороший значок батареи, чтобы я мог обновлять информацию о состоянии батареи глюкометра. Цифры должны иметь четкие шрифты и размеры. И пользовательский интерфейс должен быть очень простым для взаимодействия с измерителем и очень легко считывать результаты в кратчайшие сроки.
Это таблица, в которой мы сравниваем наши результаты. В этой таблице указаны стандартные значения ESR. Не обязательно, чтобы вы могли найти все значения в этой таблице, но в ней есть почти все стандартные значения, которые вам могут понадобиться.
Если вы столкнулись с ситуацией, когда вы не можете найти правильное значение, вам нужно обратиться к техническому описанию этого конкретного конденсатора.
Ваш глюкометр не должен убивать энергию. Поэтому ищите счетчик с наименьшим энергопотреблением. Всегда хорошо, если ваш измеритель имеет как аккумуляторную батарею, так и функцию внешнего питания на случай, если ваша батарея разряжена или что-то в этом роде.
Слово дешевый не означает, что измеритель ESR, о котором пойдет речь в посте, низкого качества. Это просто означает, что он больше ориентирован на начинающих людей, то есть на любителей электроники.
Но не смотря ни на что вы точно сможете использовать его в своих лабораториях для проверки всевозможных конденсаторов.
Лучший дешевый измеритель ESR, который я и другие полевые специалисты рекомендуют, это MSER-100 V2. Это лучший измеритель ESR, потому что он производится проверенным брендом, имеет высокое качество, надежен и имеет достойную цену, которую каждый может себе позволить.
Теперь давайте подробно поговорим об этом упомянутом парне и посмотрим, как он может быть прекрасным активом для вашей лаборатории.
Давайте начнем наш список с представления лучшего измерителя ESR DE-5000 от DER EE Electrical Instruments. DE-5000 — это измеритель LCR со встроенной автоматической функцией измерения СОЭ. Вы подключаете конденсатор, который хотите проверить, выбираете esr, и у вас есть его значение ESR.
Важные характеристики:
Вы можете самостоятельно исследовать этот счетчик. Вот ссылка для вашего собственного исследования, DE-5000 (ссылка Amazon).
Компания Yaman Electronics существует уже много лет, и ее ориентированная на клиента политика сделала ее одним из самых надежных и заслуживающих доверия брендов, когда речь идет об электронных устройствах.
Говоря о конкретной модели, МССР-100. Он имеет некоторые потрясающие качественные характеристики.
Важные характеристики:
Это не гарантирует, что каждый конденсатор, который вы будете тестировать, будет иметь записанное значение в этой таблице. Но это хорошо и почти все есть для вас. А в случае, если вы не найдете значение, вы всегда можете поискать в даташите на тестируемый конденсатор, вы обязательно его там найдете.Таким образом, MESR-100 (ссылка на продукт) — это мой лучший измеритель ESR (с учетом цены и качества), если вы только начинаете работать с электроникой. или вы на среднем уровне, или занимаетесь ремонтом и заинтересованы в том, чтобы просто определить неисправный конденсатор на печатной плате, не выпаивая его.
Atlas — еще одна популярная торговая марка качественных электрических измерительных приборов.
Они делают много моделей и приборов, но сегодня мы рассмотрим их продукт, предназначенный для измерения значений ESR, т.е. ESR70.
Важные характеристики:
Это потрясающий измеритель ESR для начинающих. Он имеет систему звукового оповещения, которая автоматически сообщает, если конденсатор неисправен. Вот ссылка Atlas ESR70 (ссылка Amazon) для ваших собственных исследований и дальнейших исследований.
Вы знаете, что гораздо проще использовать пинцет при работе с SMD или при ремонте печатной платы. Пинцет экономит много сил и сил. Но самое приятное то, что это дает гораздо большую точность, так как не используется сопротивление провода. LCR-58 — это удивительный измеритель ESR в виде умного пинцета.
Важные особенности:
Вот ссылка, чтобы узнать больше об удивительном пинцете esr LCR-58 (ссылка Amazon).
GME — американский бренд, известный производством высокотехнологичных измерительных приборов. Этот счетчик является профессиональным, поэтому вам нужно будет найти местного дистрибьютора GME. Теперь вы говорите, что пост для лучшего дешевого ESR метра. Я понимаю, но я включаю его, чтобы вы имели лучшее представление обо всех доступных измерителях ESR.
Если вас это заинтересовало. Свяжитесь с продавцом Amazon и попросите его сделать его доступным для вас. Или в другом случае, вам нужно пойти в ближайший магазин электроники. Вот ссылка на этот удивительный ESR-метр для вашего дальнейшего исследования, GME 326 (Amazon Link).
Продолжаем разговор о профессиональных измерителях ESR. Другая крупная компания по производству электроники, возможно, вы о ней слышали, — это GW Instek. Они производят множество качественных измерительных приборов для профессионалов любого уровня. Для измерения ESR у них есть этот измеритель, который называется LCR-9.16.
Инструмент профессионального уровня. У него есть не только опция ESR. Вы можете сделать много других измерений с ним. Чтобы узнать больше об этом удивительном лучшем тестере esr. Вот ссылка, LCR-916 (ссылка Amazon).

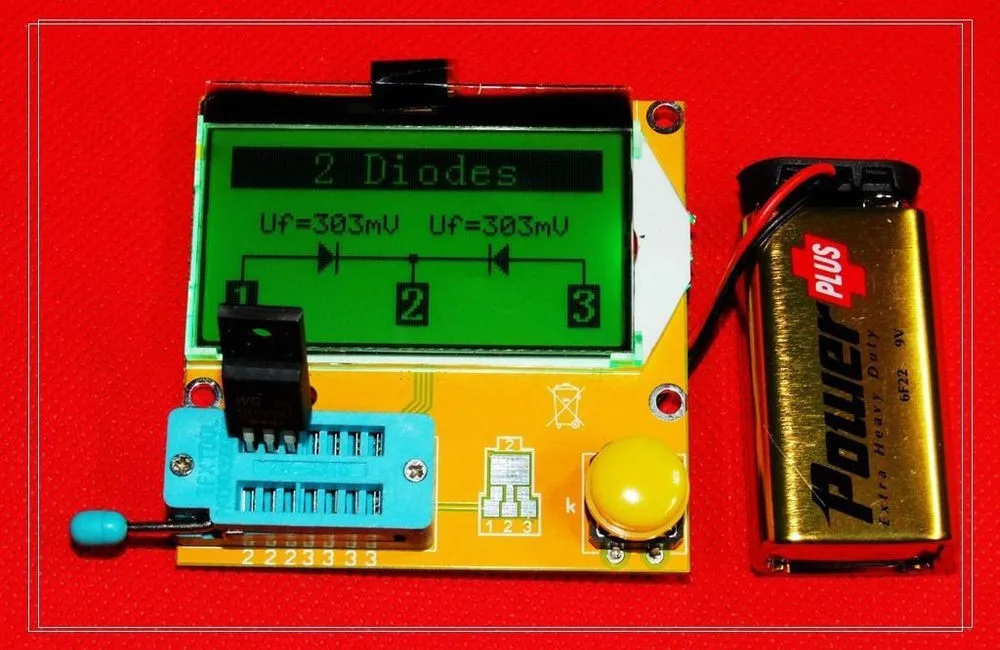

M328 — это инструмент для проверки всех компонентов. С помощью этого инструмента вы также можете измерить ESR конденсатора. Это очень дешево и сделает работу за вас.
Преимущество этого устройства в том, что им очень легко управлять. Подключите конденсатор, который вы хотите проверить. Нажмите кнопку тестирования и одновременно получите значение емкости конденсатора, а также его значение ESR.
В Yaman Electronics вы можете купить этот удивительный тестер СОЭ и всех компонентов по очень низкой оптовой цене. Вот ссылка, M328 Meter (ссылка на продукт) для вашего дальнейшего расследования.
Лучшая альтернатива вышеупомянутому парню — это парень, тестер компонентов TC1. Посмотрите на это устройство, оно такое красивое и имеет те же функции, что и вышеупомянутый тестер компонентов m328.
Разница между лучшим тестером компонентов M328 и TC1 заключается в том, что внутри TC1 находится перезаряжаемая батарея. Вот ссылка для вашего собственного дальнейшего исследования, TC1 Измеритель ESR и компонентов (ссылка на Amazon).
Тем не менее, я не рекомендую его для полностью профессионального уровня, для которого он не предназначен полностью. Конечно, вы можете использовать его для проверки неисправного конденсатора на профессиональном уровне, но если вы действительно хотите использовать его для каких-то исследований или других целей, то этот парень может быть не для вас.
Extech — еще один крупный производитель, работающий уже несколько десятилетий. Они производят качественные инструменты, а это значит, что вы получаете надежный продукт с длительным сроком службы. Из минусов конечно высокая цена.
Здесь следует отметить, что некоторые измерители LCR используют слово SER вместо ESR, которое относится к тому же значению. Так что не смущайтесь, когда увидите SER вместо ESR.
Кроме того, этот измеритель подходит для всех других измерений пассивных компонентов, таких как L и R. Чтобы узнать больше об этом устройстве, вот ссылка для вашего исследования, Extech — 380193 (ссылка на Amazon).
До сих пор у вас было представление о том, что измеритель LCR можно использовать для измерения значения ESR, если у измерителя LCR есть такая возможность. Не каждый LCR измеряет ESR. Таким образом, вы должны быть очень осторожны, если хотите самостоятельно найти и выбрать любой измеритель LCR в Интернете.
Теперь поговорим о конкретном измерителе LCR Reed R5001. Он имеет возможность измерения СОЭ с высокой воспроизводимостью и точностью.
Некоторые важные особенности этого удивительного измерителя LCR:
Чтобы узнать больше об этом лучшем измерителе ESR, вот ссылка на ваше исследование,
881 Измеритель ESR – еще один популярный измеритель от знаменитой B&K Precision. Он компактен и разработан для обеспечения надежности и точности. Если подготовка схемы — это то, чем вы зарабатываете на жизнь, то этот измеритель лучше всего подходит для вас.
Потому что это очень профессионально и не так дешево. Есть большая вероятность, что вы о нем не слышали.
И если вы действительно хотите иметь точное оборудование в своей лаборатории. Тогда этот парень стоит своих денег. Вот ссылка 881 Измеритель ESR (ссылка Amazon) для вашего дальнейшего запроса.
Теперь вы лучше понимаете, что такое ESR-метр и как выбрать лучший ESR-метр. Я думаю, пора научиться правильно использовать его в нашей лаборатории, чтобы выяснить, что неисправный конденсатор в плате. Примечание. Следующие шаги предназначены специально для MESR-100 (ссылка на продукт) . Конечно, вы можете применить его к любому другому измерителю ESR.
Измерители ESR — полезные устройства, которые мы используем для измерения значения ESR конденсатора. ESR означает эквивалентное последовательное сопротивление. И это значение — наша единственная надежда проверить, исправен конденсатор или нет. Конечно, мы можем использовать мультиметр или измеритель емкости, но в упомянутой ситуации они не работают.
Итак, чтобы получить точное значение ESR, нам нужен лучший измеритель ESR. В этом посте я рассказываю о лучших дешевых измерителях ESR, которые вы покупаете сразу без ущерба для качества. Я подробно рассказываю о том, что такое ESR-метр и как им правильно пользоваться. Кроме того, я рекомендую некоторые из моих любимых моделей на рынке сегодня.
Надеюсь, вам понравилась статья. Спасибо и хорошей жизни.
