Распиновка poe: CompHome | Распиновка POE

Питание камер по PoE

Добро пожаловать

  • Полезная Информация
  • /Питание камер по PoE

Poe или Power over Ethernet – это технология, которая позволяет запитывать сетевые устройства, в том числе и цифровые камеры видеонаблюдения, по витой паре. Это значительно упрощает инсталляцию системы.

С одной стороны все камеры имеют централизованное питание и это хорошо в плане безопасности бесперебойной работы и не вмешательства в неё третьих лиц, а с другой стороны если устройство подающее электрический ток на камеру (PoE свитч) выйдет из строя, перестанет работать все. Но все же лично мое мнение PoE это огромный плюс для сетевых устройств.
Далеко не все камеры имеют функцию питание по PoE, но можно её сделать и самому. Для этого необходимо знать, что оно из себя вообще представляет: технология Power over Ethernet работает основываясь на стандарте IEEE 802.3af, который обеспечивает ток до 400 мА при напряжении от 36 до 57 Вольт, это позволяет передать потребителю ток до 15 Вт.

Данный стандарт IEEE 802.3af делит все устройства на 5 классов (от нулевого – наименьшая мощность, потребляемая устройством, по возрастанию до четвертого, соответственно самого мощного)

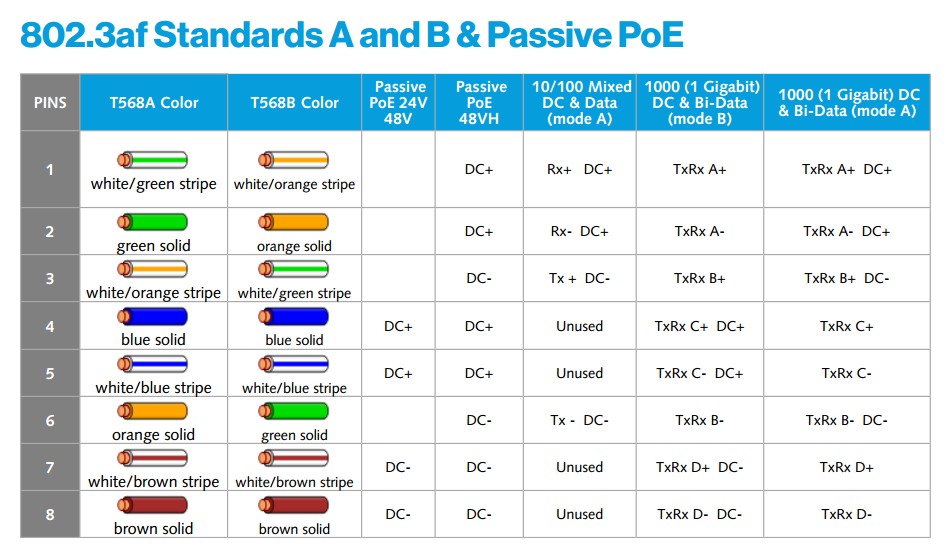

802.3af Стандарты PoE-A и PoE-B для сетей 100 и 1000 Мб/сек. Распиновка RJ45.



PINS on Switch 10/100 DC on Spares (метод B) 10/100 Mixed DC & Data (метод A) 1000 (1 Gigabit) DC & Bi-Data (метод B) 1000 (1 Gigabit) DC & Bi-Data (метод A)
Pin 1 Rx + Rx + DC + TxRx A + TxRx A + DC +
Pin 2 Rx — Rx — DC + TxRx A — TxRx A — DC +
Pin 3 Tx + Tx + DC —
TxRx B +
TxRx B + DC —
Pin 4 DC + не используется TxRx C + DC + TxRx C +
Pin 5 DC + не используется TxRx C — DC + TxRx C —
Pin 6 Tx — Tx — DC — TxRx B — TxRx B — DC —
Pin 7 DC — не используется TxRx D + DC — TxRx D +
Pin 8 DC — не используется TxRx D — DC — TxRx D —

Подключение питаемого устройства происходит в несколько этапов:

1. Проводится проверка, устройством подающим напряжение, подключения ip камеры (или другого сетевого устройства) путем подачи электрического сигнала напряжением от 2.8 до 10 вольт и определяется входное сопротивление, которое должно быть от 19 до 26.5 кОм
2. Затем производится определение класса ip камеры в зависимости от потребляемой ею мощности. Если же устройство будет потреблять ток большей мощности, чем предусмотренный для данного класса, то питание будет отключено.
3. На последнем этапе проверки подаётся полное напряжение, но и здесь происходит контроль потребления. Если цифровая камера (или другое сетевое устройство) в течение 400 мс будет потреблять ток менее 5 мА или ток более 400 мА в течение 75 мс, то питание, будет отключено.
Используются две схемы передачи питание для ip камер по PoE:
В первом случае по двум незадействованным парам проводов кабеля 5е кат.

Во втором — ток подается на отвод вторичной обмотки трансформатора источника, а снимается с первичной обмотки потребителя.

Добавить комментарий

Распиновка кабеля IP камер видеонаблюдения

Оглавление:

В справочном материале приводятся схемы распиновки и подключения IP камер по витой паре с питанием к компьютеру, коммутатору или регистратору. Предупреждаем сразу, что это подходит на расстояние не более 100 метров, далее надо ставить усилитель сигнала.

Обычно для передачи данных по витой паре на скорости 100 мб необходимо всего 4 провода, остальные 4 надо использовать на подачу питания, 2 жилы на плюс и 2 на минус. Всё это включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.

Инструменты и материалы для подключения

Для подключения понадобятся такие вещи:

  • Сама IP видеокамера
  • Источник питания, либо коммутатор с поддержкой стандарта PoE (опционально)
  • Отрезок двужильного кабеля требуемой длины и сечения (для подачи питания)
  • LAN кабель 5й категории (витая пара UTP Cat 5e)
  • Сплиттер PoE (опционально)
  • Штекер питания
  • Разъемы RJ-45

А также набор специального инструмента.

Есть 2 основных вида сетевых кабелей:

  1. прямой – используется для подключения коммутаторов и модемов к компьютеру. В данном случае используется подключение контактов разъемов с каждым определенным контактом на других разъемах.
  2. нуль-хабный – применяется для подключения двух компьютерных устройств с помощью сетевой карты. Схема максимально проста и не нуждается в использовании дополнительных вариантов инструмента, например, коммутатора. С целью подключения контактов в данном случае используют другой метод.

Всегда можно купить готовый кабель с RJ45, но в этом случае обязательно нужно уточнять продавцам, с какими целями вы планируете использовать данные кабели. От этого напрямую зависит выбор кабеля. Например, для IP-камер обычно используется тип кабеля UTP – он состоит из 8 жил, называется витая пара, которая обладает специальным разъемом.

Если планируете установить камеру видеонаблюдения на небольшом объекте и расстояние к коммутатору составляет не более 20 метров, тогда можно отказаться от подобного кабеля, используя свободные жилы UTP.

Это связано с тем, что во время простого подключения к интернету со скоростью не более 100 мегабайт, используется только 1,2, 3 и 6 проводник. А остальные применяются для питания камеры, например, коричневый и синий. Если дистанция больше, тогда оптимально применять РоЕ.

Сама процедура обжатия максимально простая, основное – вы должны помнить о том, что разъем RJ45 должен иметь жилы в правильном порядке.

Синий и коричневый, которые выбираются для питающего напряжения, надо подключить в разъем питания. Проводник коричневого типа зажимается в клемму штекера питания и имеет пометку «+», а синий в клемму и имеет пометку «-».

Если говорим о IP-камерах с Wi-Fi, тогда во время монтажа применяется только один кабель питания. После этого обрезает проводник до 1 сантиметра, вставляя в них, не меняя последовательность цветов, в разъем RJ45, расположив его контактной группой вверх.

Подключение IP-камеры по витой паре

После проводится обжим при помощи кримпера, вторая сторона остается неизменной. Далее вставляется разъем питания и LAN в соответствующее гнездо ранее установленной камеры и проводится протяжка провода к месту, где будет находиться коммутатор, компьютер или регистратор, в зависимости от схемы подключения. Когда подключение камеры будет завершено, подключается провод питания к блоку питания с соблюдением полярности, естественно.

Вторая сторона кабеля UTP также обжимается по вышеприведенной схеме и подключается к регистратору, коммутатору или напрямую к персональному компьютеру.

Коммутатор обычно используется в том случае, если необходимо подключить несколько камер наблюдения. После того как будет проверена правильность обжима и соблюдена полярность, можете включать блок питания в сеть.

В LAN кабеле зачистим внешнюю оболочку с одной стороны на расстояние 2 сантиметра и расположим в следующем порядке слева направо:

После этого производим обжим кримпером, вторую сторону кабеля пока оставляем как есть.

Далее вставляем разъемы питания и LAN в соответствующие гнезда ранее установленной видеокамеры и производим протяжку проводов до места, где будет установлен коммутатор либо видеорегистратор, ну или персональный компьютер, если было принято решение использовать его в качестве устройства регистрации.

Обжимаем разъем RJ45 на вторую сторону кабеля UTP согласно вышеприведенной методике и подключаем его к видеорегистратору, либо к персональному компьютеру напрямую, либо используя коммутатор, если видеокамер несколько. После проверки соблюдения полярности и правильности обжима UTP кабеля можно включать источник питания в сеть 220 В.

PoE в камерах видеонаблюдения

Возможно кто-то не знает что такое PoE. Power over Ethernet это технология, которая позволяет одновременно питать удаленное устройство и обмениваться с ним данными посредством кабеля витая пара. Основное преимущество заключается в отсутствии потребности протяжки отдельного кабеля блока питания до устройства. Только один кабель витая пара.

Вот схемы подключения с PoE и без, для сравнения.

Схема контактов

Power over Ethernet (POE) @ pinoutguide.com существующую инфраструктуру CAT-5 Ethernet без необходимости каких-либо модификаций. Описывается стандартом IEEE 802.3af.

PoE объединяет данные и питание по одним и тем же проводам, сохраняя при этом безопасность структурированной кабельной системы и не мешая параллельной работе сети. PoE обеспечивает питание 44–57 В постоянного тока по неэкранированной витой паре для терминалов, потребляющих до 25 Вт, в зависимости от используемой версии стандарта. Существует несколько распространенных методов передачи питания по кабелю Ethernet; два из них были стандартизированы комитетом IEEE 802.3. Энергия может передаваться по неиспользуемым (запасным) жилам кабеля, поскольку только две из четырех пар необходимы для обычно используемых физических уровней 10–100 Мбит/с (Альтернатива B), или мощность может передаваться по проводникам данных. путем подачи синфазного напряжения на каждую пару (Вариант А).

Стандарты IEEE для PoE требуют использования кабеля категории 5 или выше для высоких уровней мощности, но позволяют использовать кабель категории 3, если требуется меньшая мощность. Питание подается в обычном режиме по двум или более дифференциальным парам проводов, находящихся в кабелях Ethernet, и поступает от источника питания в сетевом устройстве с поддержкой PoE, таком как коммутатор Ethernet, или может подаваться в кабельную трассу с промежуточным пролетом. источник питания. Промежуточный источник питания, также известный как инжектор питания PoE, представляет собой дополнительный источник питания PoE, который можно использовать в сочетании с коммутатором без PoE.

Power over Ethernet на основе стандартов реализуется в соответствии со спецификациями IEEE 802.3af-2003. Метод фантомного питания используется, чтобы пары с питанием также могли передавать данные. Это позволяет использовать его не только с 10BASE-T и 100BASE-TX, которые используют только две из четырех пар в кабеле, но и с 1000BASE-T (гигабитный Ethernet), который использует все четыре пары для передачи данных. Это возможно, потому что все версии Ethernet по витой паре определяют дифференциальную передачу данных по каждой паре с трансформаторной связью; подключение питания постоянного тока и нагрузки может быть выполнено к центральным отводам трансформатора на каждом конце. Таким образом, каждая пара работает в общем режиме как одна сторона источника постоянного тока, поэтому для замыкания цепи требуются две пары. Полярность источника постоянного тока может быть изменена перекрестными кабелями MDI-X; питаемое устройство должно работать с любой парой: запасными парами 4–5 и 7–8 или парами данных 1–2 и 3–6. Полярность требуется для пар данных и неоднозначно реализуется для запасных пар с использованием диодного моста.

Стандарт IEEE 802.3af Распиновка POE:

Контакты на коммутаторе T568A цвет T568B цвет режим B        режим А        режим А
МДИ-Х
Контакт 1
Белая/зеленая полоса

Белая/оранжевая полоса
  DC + ДК —
Контакт 2
Зеленый твердый

Оранжевый твердый
  DC + ДК —
Контакт 3
Белая/оранжевая полоса

Белая/зеленая полоса
  DC — DC +
Контакт 4
Синий однотонный

Синий однотонный
DC +
Контакт 5
Белая/синяя полоса

Белая/синяя полоса
DC +
Контакт 6
Оранжевый твердый

Зеленый твердый
  DC — DC +
Контакт 7
Белая/коричневая полоса

Белая/коричневая полоса
DC —
Контакт 8
Коричневый сплошной

Коричневый сплошной
DC —


Таблица 33-2 стандарта IEEE Std 802. 3-2015 также допускает альтернативу A (MDI-X) на стороне PSE с обратной полярностью по сравнению с альтернативой A (MDI).

Исходные стандартные устройства IEEE 802.3af-2003 PoE обеспечивают до 15,4 Вт постоянного тока (минимум 44 В постоянного тока и 350 мА) для каждого устройства.

Новый стандарт PoE+ IEEE 802.3at-2009 обеспечивает мощность до 25,5 Вт . Некоторые поставщики анонсировали продукты, которые обеспечивают мощность до 51 Вт по одному кабелю за счет использования всех четырех пар кабеля категории 5.

Параметры PoE
Недвижимость 802.3af (802.3at, тип 1)PoE 802.3at Тип 2 PoE+ 802.3bt Тип 3 4PPoE 802.3bt Тип 4
Доступная мощность на PD 12,95 Вт 25,50 Вт 51 Вт 71 Вт
Максимальная мощность, выдаваемая PSE 15,40 Вт 30,0 Вт 60 Вт 100 Вт
Диапазон напряжения (на PSE) 44,0–57,0 В 50,0–57,0 В 50,0–57,0 В 52,0–57,0 В
Диапазон напряжения (при PD) 37,0–57,0 В 42,5–57,0 В 42,5–57,0 В 41,1–57,0 В
Максимальный ток Imax 350 мА 600 мА 600 мА на пару 960 мА на пару
Максимальное сопротивление кабеля на пару 20 Ом (категория 3) 12,5 Ом (категория 5) 12,5 Ом 12,5 Ом
Управление питанием Три уровня класса мощности согласованы по сигнатуре Четыре уровня класса мощности, согласованные по сигнатуре или шагам 0,1 Вт, согласованные по LLDP Три уровня класса мощности, согласованные по подписи или шагам 0,1 Вт, согласованные по LLDP Шаг 0,1 Вт, согласованный LLDP
Поддерживаемые кабели Категория 3 и Категория 5 Категория 5 Категория 5 Категория 5
Поддерживаемые режимы Режим A (конечный размах), режим B (средний размах) Режим А, Режим В Режим A, режим B, 4-парный режим 4-парный режим


Распиновка контактов устройства POE:
СТАНДАРТНЫЙ ИСТОЧНИК НАГРУЗКА ПРИМЕЧАНИЯ
  Номер контакта разъема Ethernet RJ-45
Напряжение источника 1 2 3 4 5 6 7
8 Напряжение нагрузки Разъем нагрузки постоянного тока
IEEE 802. 3af
с использованием пар данных
48 В пост. тока, защищенный РХ, ДС+ РХ, ДС+ ТХ, ДЦ- запасной запасной ТХ, DC- запасной запасной (встроенный) Промышленный стандарт для активного PoE
IEEE 802.3af
с использованием запасных пар
48 В пост. тока, защищенный РХ РХ ТХ DC+ DC+ ТХ DC- DC- (встроенный) Промышленный стандарт для пассивного PoE
Интел, Символ, Ориноко Обычно
12 или 24 В пост. тока
РХ РХ ТХ DC+ DC+ ТХ DC- DC- (встроенный) Большинство брендов PoE
Сиско
(СТАРЫЙ старый стандарт)
48 В пост. тока РХ РХ ТХ DC- DC- ТХ DC+ DC+ (встроенный) Старая полярность Cisco —
. ПЕРЕВЕРНУТОЕ
Сиско
(НОВЫЙ старый стандарт)
48 В пост. тока РХ РХ ТХ DC+ DC+ ТХ DC- DC- (встроенный) Новый Cisco соответствует стандарту IEEE

Cisco (очень необычно)

28 В пост. тока DC+ DC- ТХ н.к. н.к. ТХ РХ РХ (встроенный) Видел на конференц-станции Cisco 7936, также работал с Polycom SoundStation IP 4000 с источником питания 19 В
D-Link (адаптер) 48 В пост. тока РХ РХ ТХ DC+ DC+ ТХ DC- DC-

5 В постоянного тока при 2,5 А
или 12 В постоянного тока при 1 А

DC коаксиальный
5,5/2,5 мм
Адаптер D-Link PoE для продуктов, не поддерживающих PoE.
Apple MacIntosh AirPort PoE, Extreme 48 В пост. тока РХ РХ ТХ DC? DC?? ТХ DC?? DC?? Преобразовано в ??? DC коаксиальный
(???)
Mac Полярность неизвестна
Гиперссылка Доступно множество напряжений постоянного тока РХ РХ ТХ DC+ DC+ ТХ DC- DC- аналогично вводу DC коаксиальный и другие доступные Разнообразие опций, доступных для большинства марок PoE
Беспроводная сеть Нью-Йорка
Сверните свой собственный
12, 24 или 48 В пост. тока РХ РХ ТХ DC+ DC+ ТХ DC- DC- аналогично вводу DC коаксиальный
или по требованию
Беспроводная сеть PoE в Нью-Йорке
3Com AirConnect 24 В пост. тока РХ РХ ТХ запасной запасной ТХ DC+ DC-     Беспроводные точки доступа 3Com AirConnect
Альварион ВЛ 55 В постоянного тока РХ РХ ТХ DC+ DC- ТХ DC+ DC-
TP-Link TL-SF1008P   DC- DC- DC+         DC+
Поликом IP500/501 12 В постоянного тока РХ РХ ТХ DC- DC- ТХ DC+ DC+     Единственная разница между обычными инжекторами PoE и инжектором Polycom — обратная полярность.

Устройства с питанием по PoE должны соответствовать следующим спецификациям:

Параметр Мин. Максимум
Подпись Сопротивление, кОм 23,75 26,25
Время запуска (до I>10 мА), мс   300
Диапазон рабочего входного напряжения, В 36 57
Напряжение включения, В 44
Напряжение отключения, В 30 В
Входной ток (при 36 В пост. тока), мА 10 350
Входной ток, пиковый, мА   400


Максимальная длина кабеля PoE UTP 5кат.

Входное напряжение 9 В: < 30 м

Входное напряжение 12 В: < 60 м

Входное напряжение 24 В и более соответствует стандарту качества IEEE 802. 3af.



Power over Ethernet (PoE) — Satoms

  • Сообщение от Сатомы
  • Категории Технический блог
  • Дата 11 апреля 2019 г.

Этот урок PoE взят из нашего онлайн-курса «Основы ИТ-сетей», стоимость которого составляет всего 79,99 долларов США.

Power over Ethernet (PoE) сочетает в себе как передачу данных, так и передачу питания для удаленных устройств по одному кабелю, что устраняет необходимость прокладки отдельного кабеля Ethernet для питания устройства.

Технология PoE, все чаще используемая для VOIP-телефонов, беспроводных точек доступа (WAP) и IP-камер, устраняет необходимость в ближайшей розетке для этих питаемых устройств и позволяет использовать один кабель для передачи данных и электропитания. PoE также используется в умных домах для управления, а светодиодное освещение, датчики, панели управления, часы и мощные PoE могут использоваться даже для зарядки аккумуляторов ноутбуков.

Основы ИТ-сети

USB также имеет эту возможность, PoE отличается тем, что подходит для кабеля длиной до 100 м и использует стандартный разъем RJ45 и сетевой кабель.

Питание PoE обеспечивается сетевым коммутатором/маршрутизатором или инжектором PoE.



Разводка кабеля Ethernet RJ45 для питания PoE

Как работает PoE?

Для сетевого кабеля передачи данных не требуются все 8 проводов, содержащихся в кабеле, для подключения данных. Таким образом, неиспользуемая пара проводов используется для передачи напряжения постоянного тока (DC) на конечное устройство.

Сетевой кабель Ethernet имеет 8 проводов, синий и бело-синий провода (контакты 4 и 5) используются для положительного напряжения (V+), а для отрицательного напряжения (V-) используются белый/коричневый и коричневый провода (контакты 7). и 8 на штекере RJ45).

Обучение работе с волоконной оптикой

Напряжение PoE составляет от 44 до 57 В постоянного тока. Обычно в большинстве устройств используется напряжение 48 В.

Существуют различные варианты PoE, и все они определены в стандарте IEEE 802.3af, первоначально разработанном в 2003 году. Теперь есть стандарт PoE, PoE+, обеспечивающий большую мощность для конечного устройства, PPoE и PPoE типа 4. В таблице ниже показаны различия между различными стандартами.

PoE Напряжение, мощность, сопротивление и типы кабелей



Сетевой кабель RJ45 Цветовой код



Обучение цифровому радио

Power over Ethernet (PoE) Часто задаваемые вопросы

Нужен ли Power over Ethernet (PoE) специальный кабель?

Нет, Power over Ethernet (PoE) сочетает в себе как передачу данных, так и передачу энергии для удаленных устройств по одному кабелю, что устраняет необходимость прокладывать отдельный кабель для питания устройства.

Какое напряжение используется для питания через Ethernet (PoE)?

48 В постоянного тока, питание через Ethernet (PoE) подается на кабель при напряжении от 44 до 57 вольт постоянного тока в зависимости от спецификации, и обычно в большинстве устройств используется 48 вольт.
