Преобразователь интерфейса RS-485 в Ethernet («Gate-485/Ethernet») предназначен для подключения устройств с интерфейсом RS-485 к сети Ethernet по протоколу TCP/IP . Порт Ethernet работает в режиме 10/100BaseT. Порт RS485 поддерживает обычную нагрузку — до 128 контроллеров Gate (устройств 1/4 нагрузочной способности каждое). Конфигурирование преобразователя происходит с помощью специальной утилиты «Gate-Ethernet Configuration Tool» — программы, работающей под управлением операционной системы MS WINDOWS. В программе задается начальный IP адрес устройства и другие параметры связи. Устройство используется в качестве шлюза с семейством контроллеров «Gate», но может быть использовано и с другими приборами ОПС и СКУД в качестве преобразователя интерфейса (до 32 стандартных устройства или до 256 устройств 1/8 нагрузочной способности).
Настройка и использование преобразователя в составе СКУД Gate
Преобразователь Gate-485/Ethernet предназначен для подключения контроллеров Gate, работающих по интерфейсу RS-485, в компьютерную сеть по протоколу TCP/IP.
Преобразователь может работать по сети в двух режимах:
1) В режиме TCP-сервера. При этом каждому преобразователю должен быть выделен свой уникальный статический IP-адрес, по которому управляющее ПО сможет к нему подключаться. Данный режим поддерживается в ПО Gate-Server-Terminal, начиная с версии 1.20.0.
2) В режиме TCP-клиента. При этом для каждого преобразователя необходимо настроить IP-адрес компьютера, на котором установлено управляющее ПО, а также указать номер TCP-порта компьютера, на который этот контроллер должен подключаться (
Самому преобразователю можно задать статический IP-адрес или включить режим получения адреса по DHCP. Данный режим поддерживается в ПО Gate-Server-Terminal, начиная с версии 1.22.59.
• Руководство на оборудование и ПО
• Программное обеспечение
Здравствуй, уважаемый читатель! Эта статья поможет Вам разобраться в системах СКУД и задуматься о повышении контроля на вашем предприятии. В данный момент времени существуют две основные архитектуры построения сетевых СКУД — на базе протокола RS-485 и Ethernet. В этой статье, попробуем разобраться, какая из них удобнее.
Содержание:
История создания RS-485 и Ethernet
Что выбрать RS-485 или Ethernet?
Плюсы IP решений
IP турникеты
Заключение
RS-485 — полудуплексный многоточечный последовательный интерфейс передачи данных.
Передача данных осуществляется по одной паре проводников с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности — нуль.
В зависимости от скорости передачи данных и передающей среды существует несколько вариантов технологии. Рассмотрим несколько вариантов:
— 100BASE-T — общий термин для обозначения стандартов, использующих в качестве среды передачи данных витую пару. Длина сегмента до 150 м. Включает в себя стандарты 100BASE-TX, 100BASE-T4 и 100BASE-T2.
— 100BASE-LX WDM — стандарт, использующий одномодовое оптоволокно. Максимальная длина сегмента 15 км в полнодуплексном режиме на длине волны 1310 нм и 1550 нм.
— 1000BASE-T, IEEE 802.3ab — стандарт, использующий витую пару категорий 5e или 6. В передаче данных участвуют все 4 пары. Скорость передачи данных — 250 Мбит/с по одной паре.
Первым на рынок систем безопасности пришел и прочно там закрепился интерфейс RS-485. Так сложилось ввиду его широкого распространения на рынке промышленных микроконтроллеров, в то время, когда Ethernet еще только-только начал появляться в сфере высоких технологий.
На текущий момент времени львиная доля рынка систем СКУД, как, впрочем, и систем охранно-пожарной сигнализации, безоговорочно принадлежит RS-485.
Контроллеры СКУД, передающие данные по протоколу RS-485, чаще всего недороги.
Казалось бы, если все работает, зачем изобретать что-то новое? Но развитие технологий не останавливается, задачи по обеспечению безопасности с каждым днем становятся все сложнее, развитие программного обеспечения для систем контроля и управления доступом начинает опережать аппаратную составляющую.
И сразу же начинают возникать проблемы. Допустим, нам требуется управлять одной или несколькими проходными в реальном времени, используя сложные нестандартные правила.
Например, применяя одновременно несколько способов идентификации (например, по карте, отпечатку пальца и лицу), практикуя правила двух или трех карт, задействовав для разных групп людей разные устройства идентификации. Обычно контроллер не может решить эту задачу самостоятельно в автономном режиме.
Подобные сложные решения обычно реализуют, управляя контроллером непосредственно с компьютера, используя контроллер просто как интерфейсный модуль, через который подключены считыватели и устройства ограничения доступа.
Одновременный обмен данными уже с 15 контроллерами по шине RS-485 вызывает неприемлемые для пользователя задержки в работе системы — открытия турникета при поднесении карты приходится ждать по несколько секунд. Ускорить данный процесс техническими ухищрениями практически невозможно в связи с «идеологией» организации шины RS-485. Все устройства, подключенные к этой шине, опрашиваются последовательно, одно за другим, а если учесть маленькие скорости передачи данных шины RS-485, то легко сделать вывод, что большую систему контроля и управления доступом, использующую сложные методы идентификации на шине RS-485, построить практически невозможно.
Перечисленные выше недостатки в ряде систем СКУД проявляются даже на уровне простых решений. Например, если во время добавления пользователей в бюро пропусков попытаться с рабочего места охранника открыть турникет вручную из программного обеспечения, то команда открытия турникета дойдет со значительной задержкой.
Решить данную проблему можно, заменив протокол передачи данных. Новый протокол должен обеспечивать параллельную передачу данных с тем, чтобы команды и данные передавались не всем устройствам по очереди, а необходимому устройству сразу. Также необходимо увеличить скорость передачи данных. И последнее, новый протокол должен быть максимально распространенным для обеспечения совместимости с существующими сетевыми устройствами и будущими разработками. Используя распространенный протокол, можно быть уверенным, что строящаяся система контроля и управления доступом сможет получить развитие в будущем. Идеально, если протокол сможет организовать единую шину передачи данных для всех элементов комплексной системы безопасности объекта.
Обобщив все вышеуказанные тезисы, можно легко сделать вывод, что единственная на данный момент времени технология передачи данных, удовлетворяющая всем перечисленным выше требованиям, — это сеть Ethernet.
Ethernet — самая распространенная в мире сеть передачи данных.
Оборудование и протоколы передачи данных, использующие эту сеть, непрерывно развиваются. Благодаря большой распространенности микроконтроллеры, поддерживающие сеть Ethernet, значительно подешевели и, соответственно, цена на контроллеры СКУД может быть невысокой. Также сети Ethernet уже имеются в каждом офисе и предприятии, соответственно при использовании данной сети не потребуются дополнительные затраты на прокладку проводов.
Давайте обобщим основные преимущества использования сети Ethernet для организации СКУД:
вероятное наличие сети Ethernet на предприятии и, как следствие, отсутствие затрат на прокладку сети;
параллельная работа всех контроллеров дает возможность организовывать прямое управление устройствами с компьютера и, как следствие, чрезвычайную гибкость в построении правил идентификации и работы системы в целом;
высокая скорость передачи данных и параллельная работа всех контроллеров позволяют строить громадные системы СКУД, фактически без ограничения по количеству контроллеров;
принцип построения сети Ethernet предполагает максимально простое масштабирование системы — достаточно просто подключить еще один контроллер;
параллельная работа всех контроллеров повышает надежность системы в целом, при отказе одного устройства все остальные продолжают работу в штатном режиме;
использование стандартной шины передачи данных позволяет применять большое количество различных способов организации сети, в том числе радиоканал;
простота интеграции контроллеров, использующих шину Ethernet в существующие системы контроля и управления доступом или автоматизированные системы управления предприятием;
использование стандартной сети передачи данных дает возможность построить единую сеть для передачи информации от всех устройств, организующих систему безопасности, — систем видеонаблюдения, пожарной сигнализации, контроля доступа, оповещения.
IP-турникеты — комплексное, готовое к установке устройство, позволяющее организовать автоматическую проходную и осуществлять идентификацию проходящих людей с помощью бесконтактных карт. Вы можете не только предотвратить проникновение посторонних, но и настраивать различные режимы доступа для сотрудников, получать отчеты о проходах, организовать работу нескольких пользователей системы и много другое.
Внедрение IP-турникета осуществляется максимально просто — работа по подключению контроллера и считывателей уже проделана на производстве, что помимо экономии времени решает и вопрос совместимости всего комплекса оборудования.
Основные функции ПО в комплексе IP турникет:
Заведение карточек сотрудников.
Автоматический импорт информации о сотрудниках из таблицы Excel.
Управление доступом в режиме свой/чужой.
Контроль повторных проходов («antipassback»).
Фотоидентификация (всплывающая фотография проходящих через турникет людей).
Организация любого количества удаленных рабочих мест (мест получения отчетов, просмотра событий в режиме реального времени).
В том числе удаленные места могут присоединяться к серверу через сеть Интернет.
Управление правами операторов системы (пользователей удаленных рабочих мест).
Многоязычность (в настоящее время ПО работает на русском и английском языках, другие языки будут добавляться в кооперации с партнерами в соответствующих странах).
Получение отчетов и их выгрузка в Excel:
–О сотрудниках
–По проходам, совершенным «по карточке», «по кнопке» (санкционированным с пульта), по фактам запрета доступа.
–По местонахождению сотрудников на текущий момент и на любую историческую дату.
–По действиям операторов системы.
В настоящее время преимущества сетевых систем контроля и управления доступом ни у кого уже не вызывают сомнений — возможность централизованного ведения базы данных пропусков, учет рабочего времени, удаленное управление устройствами ограничения доступа давно уже стали стандартом-де-факто для проектируемых систем. Также в отдельную категорию необходимо вынести желание заказчика иметь распределенную комплексную систему безопасности, в которую входят, помимо системы СКУД, системы видеонаблюдения, охранно-пожарной сигнализации, оповещения, защиты периметра.
Далее, читайте нашу статью — Профессиональное ПО TRASSIR — принципы работы

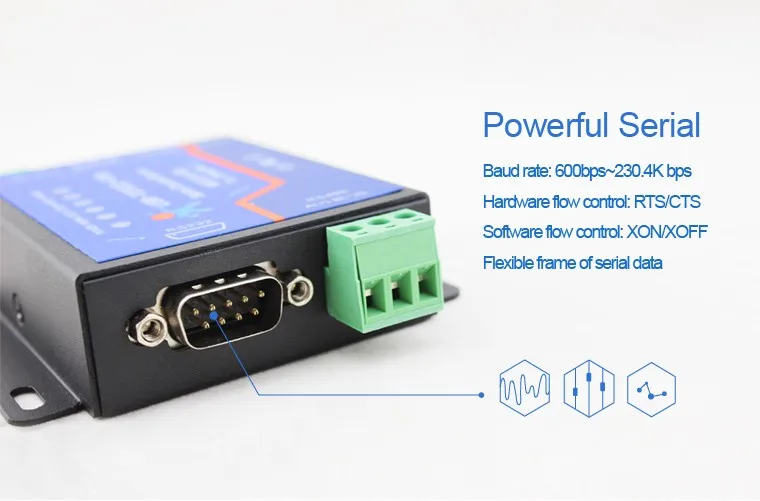

Преобразователь RS485 в Ethernet, простой в использовании, высокоскоростной, маломощный, высокостабильный, с возможностью модернизации
* Этот модуль не поддерживает Modbus TCP, если вам нужно использовать эту функцию, приобретите RS232/485 TO ETH.
Модуль RS485 TO ETH обеспечивает простой способ связи между RS485 и портом RJ45 Ethernet, его можно настроить через веб-страницу.
Руководство по выбору
| RS485 к ETH | RS485 к ETH (B) | RS485 к POE ETH (B) | RS232 к ETH (B) | RS232 к POE E TH (B) | RS232/485/422 К POE ETH (B) | RS485 до WiFi/ETH | RS232/485 до ETH | |
|---|---|---|---|---|---|---|---|---|
| Ethernet | ||||||||
| RJ45 Ethernet | Автосогласование 10/100 Мбит/с | |||||||
| ПОЭ | — | поддерживается | — | поддерживается | — | |||
| Интерфейс WIFI | — | 802. | — | |||||
| UART | ||||||||
| Тип | RS485 | RS232 | РС232/485/422 | RS485 | RS232+RS485 (допускает одновременную работу) | |||
| Скорость передачи | 600 бит/с~230,4 кбит/с | 300 бит/с ~ 115,2 кбит/с | 300 бит/с ~ 460,8 кбит/с | 600 бит/с~230,4 кбит/с | ||||
| Аппаратный поток | НЕ поддерживается | поддерживается | ||||||
| Бит данных | 5, 6, 7, 8 | |||||||
| Стоповый бит | 1, 2 | |||||||
| Бит четности | Нет, четный, нечетный, пробел, отметка | |||||||
| Защита интерфейса | ||||||||
| Блок питания | защита от обратного хода, защита от электростатического разряда, защита от перенапряжения | |||||||
| Ethernet | Электромагнитная изоляция 1,5 кВ | |||||||
| RS485 | Защита от электростатического разряда 2 кВ, регистры подтягивания вверх/вниз 2,2 кОм | 2 кВ, защита от перенапряжения | 600 Вт, защита от перенапряжения, молниезащита, защита от электростатических разрядов 15 кВ | защита от перенапряжения, молниезащита, защита от перегрузки по току | Защита от электростатического разряда 2 кВ, регистры подтягивания вверх/вниз 2,2 кОм | |||
| Прочее | — | — | Изоляция питания, защита изоляции сигнала | — | молниезащита, защита от перегрузки по току | |||
| Режим работы | ||||||||
| Тип | TCP-сервер, TCP-клиент, UDP-сервер, UDP-клиент и т. д. | |||||||
| TCP-сервер | настраиваемый 1~16 клиентов | поддерживает 30 клиентов | поддерживает 24 клиента | поддерживает 2-канальный сокет, 8 клиентов на канал | ||||
| Разное | ||||||||
| Особенности | настроенных пакета пульса, настроенные пакеты регистрации, настроенная веб-страница, протокол, подобный RFC2217, KeepAlive, автоматическая перезагрузка по тайм-ауту, короткое соединение, обновление прошивки через сеть | |||||||
| — | Шлюз Modbus, MQTT/JSON в Modbus | Шлюз Modbus, MQTT, HTTP-клиент | Шлюз Modbus, Websocket (с веб-страницы на последовательный порт) | |||||
| Конфигурация | Встроенная веб-страница, программное обеспечение для настройки хост-компьютера, последовательные команды | |||||||
| Блок питания | 5~7В | 9~24 В | 6~36В | 5~36В | ||||
| Рабочий ток | [электронная почта защищена] | [электронная почта защищена] | [электронная почта защищена] | [электронная почта защищена] | [электронная почта защищена] | [электронная почта защищена] | [электронная почта защищена] | |
Рабочая темп. | -25～75℃ | -40～85℃ | ||||||
Преобразователи RS485 в Ethernet подключают устройства с последовательными интерфейсами RS485 к локальной сети для передачи последовательных данных по проводной или беспроводной сети Ethernet. Преобразовывая сигналы данных RS485 в пакеты Ethernet (TCP или UDP) и наоборот, они обеспечивают надежную передачу данных на другие устройства или приложения сетевого сервера. Это достигается путем инкапсуляции данных RS485 в пакеты Ethernet таким образом, который наилучшим образом соответствует типу транспортируемых данных.
Преобразователи RS485 в Ethernet имеют физическое проводное или беспроводное (LTE или WiFi) сетевое соединение на одной стороне и один или несколько последовательных портов RS485 на другой стороне. Они предназначены для того, чтобы при доступе к подключенным устройствам по сети соединение работало так, как будто вы локально подключены к порту RS485 с помощью прямого кабельного соединения .
Это идеально подходит для производства, производства энергии, промышленных приложений fieldbus и промышленных систем управления, где распространена передача данных от устройств, использующих стандартный порт передачи данных RS485. Хотя некоторые преобразователи RS485 в Ethernet могут быть очень простыми устройствами, рекомендуется использовать устройства с расширенными функциями безопасности, шифрованием данных и аутентификацией пользователя для обеспечения передачи данных по сети и защиты доступа к сетевому оборудованию.
Обратитесь к эксперту
Сервер устройств Perle IOLAN идеально подходит для инженеров и руководителей проектов, которым требуется высокопроизводительное, совместимое с IPv6 решение RS485 в Ethernet. Эти усовершенствованные решения последовательного подключения к Ethernet являются лучшим выбором для подключения к сети асинхронных устройств, таких как частотно-регулируемые приводы (VFD), электроприводы, ПЛК, HMI и интеллектуальные счетчики, по протоколу TCP/IP или UDP/IP .
Работа при температуре от -40°C до +74°C
Работа при температуре от -40°C до +74°C
PoE питается от источников 802.
3af
IP/Ethernet по локальной или глобальной сети
Встроенная сотовая связь, Wi-Fi и модем
92 для внешнего доступаИнтегрированная сотовая связь и Wi-Fi
Встроенная сотовая связь и модем
92 для внешнего доступаВстроенный модем и WiFi
Интегрированная сотовая связь
Встроенный Wi-Fi
Встроенный модем
92 для внешнего доступа
тока (от 18 до 72 В пост. тока) Последовательное туннелирование позволяет вам установить связь через Ethernet с последовательным портом в другой IOLAN.
Оба последовательных порта IOLAN должны быть настроены для последовательного туннелирования (обычно один последовательный порт настроен как туннельный сервер, а другой
последовательный порт в качестве туннельного клиента).
Последовательные порты могут быть подключены к сетевым серверам или рабочим станциям, на которых запущено программное обеспечение Perle TruePort, работающее как виртуальный COM-порт. Сеансы можно инициировать либо из Perle IOLAN, либо из утилиты TruePort COMport Re-director.
Автоматизируйте процесс доступа и сбора информации от удаленных промышленных систем управления, таких как интеллектуальные счетчики, которые передают данные через порт передачи данных RS485.
Обеспечьте коммуникационный шлюз Modbus между коммуникационным портом RS485 преобразователя частоты (VSD) и сетью на базе SCADA Ethernet.
Сократите капитальные затраты, улучшите автоматизацию и сведите к минимуму время простоя сети в игровой индустрии.
Удаленный доступ к установкам через TCP/IP, модем GSM, LTE или Wi-Fi
Серверы устройств Perle изготовлены из сертифицированных компонентов с высокими показателями среднего времени наработки на отказ , которые могут работать в самых суровых условиях.
Платформа с открытым исходным кодом и безопасность корпоративного уровня гарантируют, что вы получите наилучшее соотношение цены и качества в одном устройстве. Кроме того, мы предоставляем лучшую в своем классе пожизненную гарантию.
Серверы Perle Secure Device поддерживают все службы безопасности AAA , используемые в корпоративных сетях, включая TACACS+, RADIUS, LDAP, Kerberos, NIS и RSA. А для дополнительной защиты идентификаторов и паролей от «отслеживания» сети поддерживаются сеансы безопасного управления SSH/SSL, IPSec VPN, SNMPv3, Telnet и HTTPS .
Perle предоставляет надежные решения для подключения устройств с 1976 года. Это более 40 лет опыта, которому компании по всему миру доверяют, чтобы предоставлять превосходные технологии подключения для критически важных приложений. Если бесперебойная работа сети жизненно важна для вашего успеха, выбирайте качественные продукты.
Выбирайте Перле.
TrueSerial® — это инновационный подход, обеспечивающий максимально достоверное последовательное соединение в сети Ethernet. И Perle IOLAN построены с самыми быстрыми процессорами для высокоскоростной последовательной передачи данных.
Если вам нужна техническая консультация (по телефону или электронной почте), чтобы помочь вам выбрать лучший сервер устройств для вашего приложения, с Perle легко связаться, и у вас есть технических инженеров, с которыми вы можете поговорить . У нас есть сотрудники по продажам и технической поддержке по всему миру, чтобы поддержать вас, когда вам это нужно.
Поскольку кабель Ethernet недорог и широко доступен, некоторые пользователи предпочитают использовать прямые кабели для последовательного подключения оборудования. Преобразователи Perle IOLAN RS485 в Ethernet с адаптерами RJ45, DB9 или DB25 делают это возможным для полудуплексных и полнодуплексных соединений.
