Гусеничный или колесный вездеход из Оки имеет небольшие габариты и малым весом, что повышает проходимость в лесных массивах и на заболоченной местности. Изготовление техники не требует использования дорогостоящей оснастки, в конструкции применяются детали от серийных автомобилей. Возможна постройка болотохода по схеме «каракат», обеспечивающей высокую маневренность.
Чтобы изготовить самодельный вездеход на основе автомобиля Ока, потребуются:
Чтобы сделать колесный или гусеничный вездеход на базе Оки, необходимо подготовить:
Перечень дополнительных деталей зависит от конструкции будущего снегоболотохода. Это могут быть ведущие колеса и тормозные механизмы для гусеничного шасси.
Перед разработкой чертежей следует определиться с концепцией ходовой части будущей самоделки:
Для снижения массы возможна постройка вездехода на обдирышах — шинах от сельскохозяйственной техники с частично убранным протектором и вырезанным стальным кордом.Чтобы сделать колесный вездеход на основе автомобиля Ока, требуется:
Чертежи содержат размеры рамы с указанием расстояний между точками установки деталей трансмиссии и подвески и позволяют рассчитать расстояние между кузовом и ходовой частью. Схемы обеспечивают расчет количества стального профиля, прочность конструкции рассчитывается отдельно. При дальнейших испытательных пробегах возможно разрушение деталей, которые придется усилить дополнительными косынками. Усилители изготавливаются из листовой стали или профиля, а затем привариваются к раме вездехода.
Стальная рама для переделки Оки собирается из боковых элементов, которые соединяются между собой поперечинами. Для постройки рекомендуется использовать замкнутый профиль квадратного сечения размером 50х50 мм с толщиной стенки 2,5-3,0 мм. Сварные швы зачищаются от окалины и шлифуются, поверхность рамы очищается от ржавчины и покрывается слоем кислотного грунта. Предусматриваются отверстия для крепления агрегатов трансмиссии, силовой установки, листовых рессор и амортизаторов.
В среднем требуется до 20 м трубы, вес конструкции составляет 50 кг.
При построении подвески учитывается конструкция мостов и вес вездехода. База колесного внедорожного транспортного средства остается неизменной или увеличивается, поскольку покрышки не входят в штатные арки кузова. Рекомендуется использовать листовые рессоры от легковых автомобилей Волга или легких грузовиков ГАЗель. На раме предусматриваются опорные кронштейны, в которые заводятся концы листов. Количество эластичных элементов подбирается опытным путем.
В состав ходовой части вводят телескопические амортизаторы, снятые с машины Нива. Они сглаживают вибрации при движении по неровной дороге. Стойки крепятся к балке моста и к болтам на поперечинах рамы. Мосты устанавливаются на рессорах с помощью самодельных фиксаторов, которые не допускают поперечного смещения конструкции при движении по бездорожью.
Для изменения направления движения используются управляемые передние колеса, которые установлены на штатные поворотные кулаки от Нивы или автомобилей УАЗ.
Рулевой редуктор от Волги крепится на раме.
Использовать устройство с гидравлическим усилителем сложно, поскольку потребуется установить на двигатель насос и смонтировать магистрали подачи и отвода рабочей жидкости.
Редуктор связывается с поворотными кулаками рычагами и штангами, оборудованными шарнирными сочленениями.
Для установки шин используются доработанные колесные диски, позволяющие установить широкие покрышки (например, от армейских грузовиков ЗиЛ или Урал). Внешняя часть шины обрабатывается абразивным инструментом, формирующим рисунок протектора. Для снижения веса вырезается металлический корд из боковин покрышки. Из-за увеличенного вылета колесных дисков возрастают нагрузки на ступичные подшипники и шарниры, рекомендуется возить с собой комплект запасных приводов.
Кулиса изготавливается на основе чертежей с учетом конструктивных особенностей вездехода на базе Оки. Рычаг переключения устанавливается в салоне, затем монтируется штанга с карданным шарниром, которая защищается металлическим экраном от перегрева.
При изготовлении элементов необходимо предусмотреть регуляторы длины, позволяющие настраивать кулису с учетом положения двигателя. Силовой агрегат с коробкой устанавливаются продольно (на Оке мотор с коробкой стоят поперечно).
Металлический уголок, закрепленный на двигателе, используется для установки направляющих втулок, в которых ходит тяга переключения. От штанги идет рычажная система, которая крепится к втулке на штоке выбора скоростей. Вертикальная тяга также установлена в направляющих цилиндрах, обеспечивающих повышение точности переключения. Мягкость смены передаточных чисел уступает заводскому механизму, в процессе работы возможно повреждение шестерен и колец синхронизаторов в коробке скоростей.

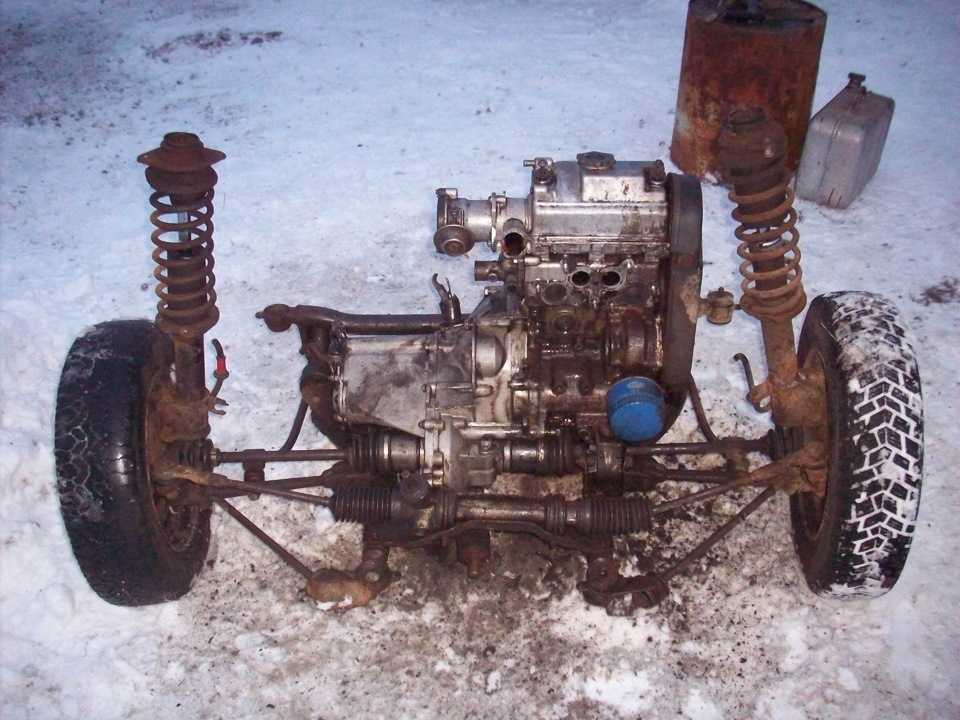

Силовой агрегат устанавливается на поперечины рамы при помощи штатных резиновых подушек. Перед началом эксплуатации производится техническое обслуживание двигателя, заливается свежее моторное масло.
com/embed/OS1dk1Rboxg» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>Радиатор соединяется шлангами с рубашкой охлаждения и теплообменником печки, обеспечивающей прогрев воздуха в салоне вездехода. Крутящий момент от силового агрегата передается через коробку скоростей к раздаточному редуктору, который распределяет поток мощности между ведущими колесами самодельного снегоболотохода.
Читайте также:
Оцените автора
Рубрика: Самоделки из тракторов
На первый взгляд переделка аварийного или не использующегося по назначению автомобиля Ока в мини-трактор – довольно сложная процедура.
Однако справится с этой задачей может каждый, кто обладает определенными инженерными навыками и умеет читать чертежи, доступные в интернете.
Причем это оптимальное решение для фермерских хозяйств с небольшим бюджетом, которые не могут позволить себе покупку заводской сельхозтехники. Самодельные тракторы с двигателем от Оки позволяют быстро обрабатывать почву на разных участках, сажать и выкапывать клубневые растения, формировать грядки, культивировать землю, бороться с сорняками, вносить удобрения. Кроме того, такая машина существенно облегчит заготовку сена, уборку снега, земельные работы на участке.
Как и фабричная садовая техника, самодельный трактор из Оки отличается легкостью, хорошей скоростью, маневренностью, эргономичностью. При этом довольно надежен, прост в управлении и ремонте и более доступен по цене, нежели заводские аналоги.
С этой целью можно использовать листовое железо, уголки и металлические балки.Помимо функциональности, компактности и экономичности, подобная самоделка имеет еще один большой плюс. Даже если в хозяйстве нет автомобиля Оке, его можно весьма недорого купить на отечественном рынке. Причем не обязательно покупать рабочий транспорт, подойдет и машина не «на ходу».
Ведь для переделки будут задействованы только отдельные комплектующие.
Такой садовый трактор быстро окупится и при должном уходе прослужит длительное время.
