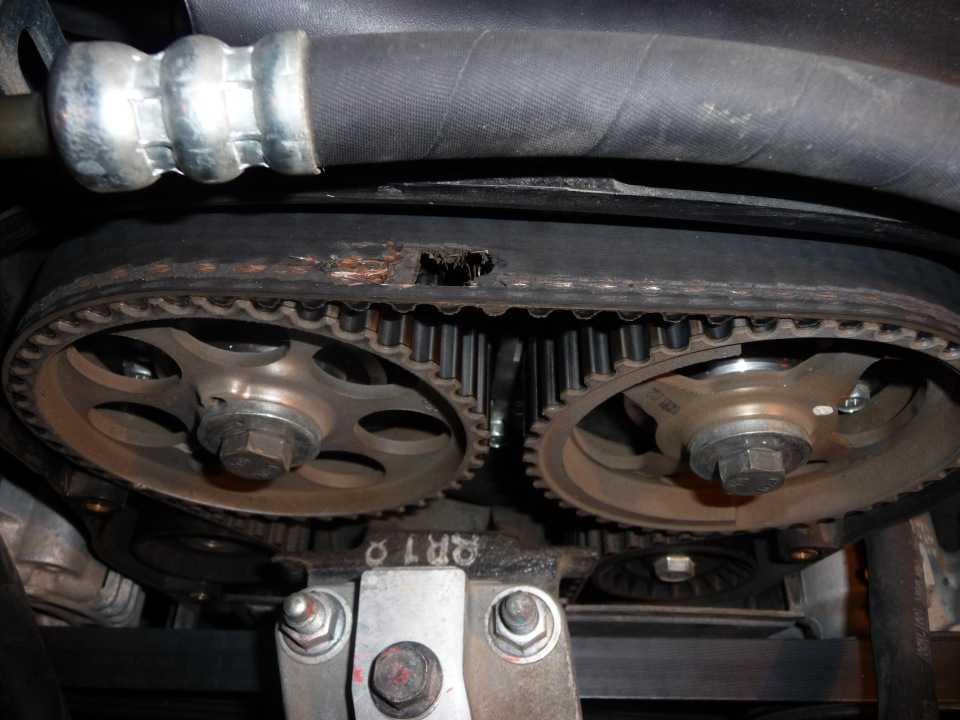

Огромное количество владельцев автомобилей ВАЗ сталкиваются с проблемой сползающего ремня ГРМ и вследствие этого его скорым износом. Ответом данной проблемы будут, является лишь одно – ремень ГРМ имеет несоосность элементов привода газораспределительного механизма и вследствие перекос ремня
Перекос может возникнуть по большому количеству различных
факторов и причин.
Начиная от кривых шпилек или болтов крепящих ролик и
заканчивая износом шестерней привода. Решение каждой из проблем будет являться
индивидуальным и требующим наличие необходимого инструмента и навыков в ремонте
автомобиля.

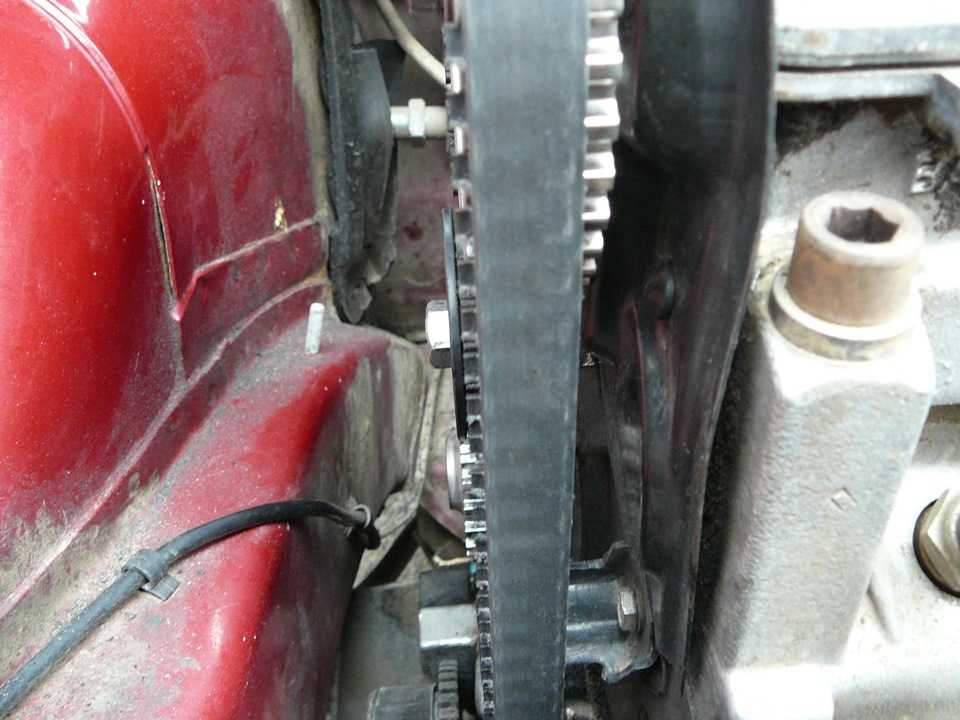

В данной статье речь пойдет о перекосе ремня ГРМ на автомобилях ВАЗ и о самостоятельном решении данной проблемы. Прочитав эту статью, вы сэкономите некоторое количество денег на диагностику и ремонт автомобиля в сервисе, и сможете решить данную проблему в кратчайшие сроки.
Существует огромное количество причин сползания ремня и его износа, но так же существуют и основные виновники этой проблемы, которые описаны ниже.
Как известно подделок на автомобили отечественного
производства довольно много и нарваться на подпольно изготовленный ремень ГРМ
очень просто. Поддельный ремень может иметь неправильную форму, а именно
овальный центр или же наоборот какой-либо из краев может быть неровной, похожей
на конус, что приведет к неизбежному перекосу ремня и в скором времени его
сползанию в разные стороны.
Такие проблемы встречаются из-за неправильной или
нарушенной технологии производства ремней.
Неправильное натяжение ремня способствует быстрому съеданию ремня или же его обрыву, что может привести к печальным последствиям и дорогостоящему ремонту ДВС. Необходимо натягивать ремень правильно, соблюдая рекомендации завода изготовителя.
Шпилька и болт необходимы для фиксации натяжного и обводного ролика ГРМ. При их перекосе соосность элементов механизма нарушается, вследствие чего ремень начинает гулять по шкивам, что приводит к его быстрому износу.
Резьба в головке блока цилиндров или же самом блоке может быть повреждена, что приведет к неизбежному перекосу шпильки или болта фиксирующего ролики. А как описано выше перекос данной шпильки грозит и перекосу ремня и сползанию его в сторону перекоса.
Помпа имеет в своей конструкции подшипник, который подвержен
фактору старения и со временем может немного наклонить шкив водяного насоса,
что приведет к сползанию ремня и его съеданию.
При замене помпы возможно, что какой-то из болтов ее крепления будет затянут слабее, что под воздействие натяжения ремня может привести к ее перекосу.
Ролики ГРМ в новых модификациях автомобилей ВАЗ изготавливаются из пластика. Данный пластик хоть и является сверхпрочным, но все же подвержен износу и со временем может износиться в форму конуса, что может привести к сползанию ремня ГРМ.
При пробеге достигающим 150 тысяч км, износ шестерней распредвала обычное дело. Данная проблема встречается довольно часто по достижению данного пробега.
Наиболее вероятная проблема съедания ремня ГРМ это шестерня коленчатого вала. Под воздействием различной грязи и песка, которая попадает под ремень и изнашивает шестерню, что неизбежно приведет к перекосу, съеданию и износу ремня.
Ниже приведены примеры устранения причин износа ремня и
устранения причин его съедания.
Некачественный ремень может быть виновником проблемы, для того чтобы проверить это, необходимо перевернуть ремень и попробовать запустить двигатель, если ремень начнет сползать в другую сторону то вероятнее всего плоскость ремня неровная и имеет конусную форму что приводит к его сползанию и съеданию. Лечится данная проблема заменой на новый более качественный ремень.
Натяжение ремня ГРМ необходимо осуществлять, как рекомендует завод изготовитель. Данную информацию можно найти в специализированных книжках по ремонту автомобиля ВАЗ или же в интернете. Перетяжка ремня влечет за собой нагрузку на подшипники и может быть причиной износа как роликов так и помпы.
В результате усилий при затяжке ролика случается, что шпилька ролика немного искривляется и вследствие чего появляется наклон ролика. Данная проблема приведет к перекосу ремня.
Проблема решается
заменой шпильки на новую либо подкладкой половинок шайб под ролик дабы исправить
наклон шпильки и выравнять ролик.
Повреждения резьбы способы, так же как и искривление шпильки изменить траекторию ремня. Данная проблема решается путем откручивания шпильки и прогонки резьбы мечиком. В худшем случае необходимо демонтировать ГБЦ для расточки или восстановления резьбы.
Когда помпа получает какие-либо повреждения или износы, то никаких действий кроме ее замены невозможно предпринять. При виновнике помпы ее необходимо заменить.
Проблема заключается в том, что при установке новой помпы зачастую большинство автолюбителей используют герметик или же не очищают поверхность от старой прокладки. Все эти моменты могут повлиять на плотность прилегания водяного насоса к корпусу блока, что может сказаться на траектории ремня ГРМ. Следует тщательно очистить поверхность на блоке цилиндров от остатков старой прокладки и не использовать герметик, достаточно лишь установить прокладку, которая идет в комплекте с помпой.
Шестерня распредвала выполняется
из мягкого метала, который способен быстро вытираться и изнашиваться.
Чаще
всего шестерня изнашивается уже на пробеге близком к 150 тысячам пробега. При
такой проблеме шестерни необходимо заменить.
Чаще всего шестерня коленчатого вала изнашивается на конус и ремень начинает съезжать в наружную сторону, что приводит к трению о дистанционную шайбу между шестерней и шкивом привода дополнительного оборудования. Из-за данной ситуации ремень может скрипеть и выть, а так же в большинстве случаев этой ситуации ремень съедает.
Проблема решается заменой шестерни коленчатого вала.
Надеемся, наша статья была Вам полезна.
Категория: Личный опыт
← Ремень генератора Приора
Датчик кислорода →
Соскок ремня грм
Все автомобильные детали со временем могут «стареть», изнашиваться. Каждый из автовладельцев, рано или поздно, сталкивается с ситуацией, когда нужно менять запчасть. Закавыка соскальзывания резинового кольца очень распространена, особенно среди владельцев Ваз.
Узнаем, в чем кроются причины этого.
Содержание
Как правило, осложнения восьмиклапанного ДВС на 1.5 л после дежурной плановой смены резинового изделия грм, «отпахавшего» выданный ресурс, знакома многим владельцам. Она состоит в том, что новая деталь теперь соскакивает, что неминуемо приводит к ее обрыву. Если бы на таких моторах при порыве резинового кольца наблюдалось взаимное соударение клапано-поршневых элементов, капитального ремонта избежать бы не удалось никак.
А вот на 16-клапанном агрегате итоги разрыва кольца грм гораздо печальнее. В данном случае одной остановкой мотора не закончится.
С другой стороны, почему же все-таки ремень съезжает? И это происходит как в сторону силовой установки, так и обратно.
Ну сколько же можно менять ремень, пора найти причину и искоренить ее.
То, что в наши дни качество новых деталей не выдерживает критики, никого не удивляет. И правильно будет сказать, что главнейшим фактором соскакивания является как раз неоригинальность и не качественность ремня грм. Не секрет, что резиновый элемент с неравномерной структурой, имеющий свойство растягиваться в определенных местах по разному, уже не вариант. Такой ремень будет всегда иметь перекос, пусть и незаметный на глаз, но крайне отрицательно влияющий на работу детали.
Примечание. Можно проверить кривость ремня следующим образом. Надо перевернуть его на приводе, а затем диагностировать работу в данном положении. Если ремень начнет сползать в другом направлении – проблема в самом ремне.
Почему соскальзывает ремень
Ошибка производителя, допустившего брак изделия, дает нам в пользование ремень с разной жесткостью по ширине. В итоге резиновая деталь под воздействием силы «плывет» в направлении меньшей упругости.
И это происходит фактически сразу после монтажа.
Вторая распространенная причина связана с люфтом вала насоса ОЖ. В народе такую проблему принято называть «заскоком помпы». Наличие люфта определить достаточно легко: надо снять ремень и проверить шестерню помпы на качение. Если люфт имеется, то насос придется заменить, так как рано или поздно он полностью выйдет из строя, если уже этого не произошло.
Часто помпу изготавливают просто «криво». Может токарь был под этим делом, или что-то еще, но реально случается такое. Кроме того, нередко проблемы начинаются и после замены насоса на новый. В этом случае рекомендуется проверить, как почищена привалочная поверхность блока. Вполне возможно, что при установке новой помпы, привалочная зона была плохо очищена от кусков старой прокладки. В итоге насос встал не на место, с перекосом.
Помпа ОЖ
Наконец, со временем подшипники помпы могут износиться, что приведет к проблемам с работой.
Третья распространенная причина – натяжной ролик или НТЖ.
Являя собой высокоточное устройство, он не приемлет никаких отклонений, даже самых малых. От точности характеристик его компонентов зависит правильная работа НТЖ ролика. В случае со сползанием ремня все просто: если НТЖ ролик изначально кривой, он станет двигать резиновое кольцо грм вбок, тем самым, износится кромка резиновой детали.
Кроме того, наиболее частой причиной проблемы сползания ремня, связанных с НТЖ роликом, является изгиб шпильки фиксации. Это происходит, опять же, при «дилетантской» замене ролика, когда затяжка осуществлена не на должном уровне. Любой спец подтвердит, что затягивать гайку эксцентрика «от души» нельзя, так как шпилька легко может подогнуться, а любое несоответствие, как и было сказано выше, отрицательно сказывается на чувствительном ролике.
Выпрямить эту шпильку практически невозможно. С другой стороны, есть вариант вывернуть ее из блока, а затем поставить обратной стороной.
Но существует еще один эффективный способ. Надо из жестяной банки вырезать шайбочки размером с дистанционное кольцо, а затем поставить их между блоком и эксцентриком НТЖ ролика.
Данный способ поможет урегулировать и осложнения с соскоком резинового кольца грм:
Примечание. Рекомендуется ставить шайбочки на силикон, чтобы они не падали.
Толщина шайб подбирается в зависимости от ситуации. Если надо уменьшить шайбу, ее просто разрезают на две половинки полумесяцем. Если увеличить – сгибают пополам.
Полезно будет знать, что некоторые автовладельцы рекомендуют ставить на Вазы НТЖ ролик старого образца. Он имеет другую конструкцию по сравнению с НТЖ последних образцов.
Безусловно, проблема со сползанием ремня путем замены НТЖ ролика не решается, но определить износ ремня будет легче. Напомним, что у ролика старого образца бортик металлический, а у современного – пластмассовый. Получается, что НТЖ ролик старого образца будет подъедать ремень заметнее, чем деталь с пластмассовым бортиком.
В некоторых случаях загвоздку с резиновым кольцом грм можно урегулировать, подтянув НТЖ в направлении распредвала. В таком случае на верхней части кольца сформируется большая точка излома, но это может отрицательно сказаться на правильных условиях функционирования всего ГРС механизма.
Натяжные ролики грм
Правильнее будет при замене НТЖ ролика на новый, обращать внимание на качество изделия. Как и говорилось выше, современные изделия не только пасуют перед старыми образцами материалом бортика, но и выполнены на 1-рядном шарикоподшипнике. Помимо этого, поверхность НТЖ роликов может быть далекой от идеальной: конус, овал и даже ступенчатость встречается нередко.
И безусловно, надо тщательно проверять НТЖ ролик на люфт (обязан быть мизерный) и на поверхность без выступов или неровностей.
Наконец, при установке надо проверить, если ли в подшипниках ролика смазка. Не удивляйтесь, в наше время могут экономить даже на этом.
В большинстве случаев наладка ремня грм подразумевает регулировку дистанционной шайбы, установленной под ролик НТЖ.
Опытные мастера и автомобилисты советуют осмотреть эту самую шайбу, проверить на то, не поставлена ли она обратной стороной.
Действительно, дилетантизм работников СТО в некоторых случаях просто бесит. Практикующие даже несколько лет механики могут просто не заметить подклейку на дистанционной шайбе, указывающую на правильную сторону. Да, она нанесена акриловым лаком и может быть не заметна, но если приглядеться, то ее видно.
Шайбы дистанционные
Что же за функция у дистанционной шайбы? Основной причиной сползания ремня, как и было написано выше, является вовсе не несоосность коленвала, а именно изначальная неровность рабочей поверхности. Зная это, на АвтоВаз конструкторы и механики изначально придумали выравнивать посадочное место дистанционной шайбочкой. А ставили ее на акриловый клей.
Все это понятно, только вот почему на АвтоВаз не могли решить проблему с ДВС как-то иначе? Оказывается, здесь также налицо присущая нам лень и нежелание до конца работать.
По стандарту все двигатели, собранные на АвтоВаз, должны проверяться на конвейере.
Если обнаруживается проблема со сползанием ремня, силовые установки отправляются на доработку в специальные цеха, где дяди Васи и дяди Коли просто, ради экономии времени, ставят дистанционные шайбочки. Просто и гениально, а то что будет с двигателем после продолжительного пробега, когда заменят ремень, производителя уже не волнует. Главное – обеспечить заводскую гарантию, а явно бракованный двигатель можно представить как вполне рабочий. Вот такие пироги.
Поэтому, если автомеханики бьются и ломают голову над проблемой сползания ремня, и ничего придумать не могут, вполне возможно, что двигатель просто из категории бракованных и доработанных дядей Васей.
Проблема решается также просто: шайба, во-первых, ставится на правильную сторону, а, во-вторых, подтачивается на точиле или нарастается с одной стороны. Если сделать все правильно, ремень будет ходить четко и ровно по середке маховиков с первого раза, и никуда соскакивать не будет.
Нередко проблема соскока ремня связана бывает с низким качеством самого изделия.
По этой причине знания по грамотному выбору ремня окажут много пользы.
В первую очередь надо отметить, что на сегодняшний день существует несколько популярных производителей ремней. Их продукцию и стоит покупать, но опять не бездумно, а тщательно проверяя, так как никто не исключил подделки и браки.
Примечание. Если для других навесных систем автомобиля можно выбрать ремень и попроще, то для ГРС механизма только качественный, хороший, пусть и за немалые деньги. Это аксиома, которую должен знать каждый водитель транспортного средства. Не стоит, наверное, писать о том, какие неприятности могут начаться из-за обрыва ремня у двигателя.
Итак, перейдем непосредственно к выбору хорошего ремня грм.
Ремни фирмы «Контитег» поставляются практически во все страны мира, и основными потребителями изделий данной фирмы являются такие гиганты автопрома, как Фольксваген, Фиат, Опель и другие.
Ремень грм Contitech
Как известно, в последнее время Contitech закупил несколько дочерних филиалов в Поднебесной, что говорит о расширении сферы влияния в Азии, да и во всем мире.
Сегодня именно в Китае делается практически все, только надо уметь отличать официальные китайские заводы от «левых».
Так что, в скором времени ожидается появление на рынке изделий Контитег и с китайским логотипом, но это вряд ли скажется на качестве.
Сегодня ремни грм от Контитег считаются наиболее лучшими для установки не только в иномарки, но и на отечественные автомашины. Они надежны, редко рвутся, долго служат.
Это вовсе не означает, что поставив ремень от Конитетег, можно забыть о сроках эксплуатации и правильном уходе. Несмотря на высокую надежность изделий данной торговой марки, при несоблюдении правил эксплуатации, проблем не избежать.
Старейший производитель ремней для моторов. «Dayco Aftermarket» помимо ремней грм производит также НТЖ ролики хорошего качества, различное навесное оборудование и помпы.
Все изделия полностью соответствуют нормам автопроизводителей гигантов.
Ремень грм Dayco Aftermarket
Интересно, что «Дайко» поставляет свои изделия не только на первичные рынки сбыта, но и обеспечивает вторичные площадки.
«Вторичка» производителя настолько развита, что разделена на две географические зоны. Отдельно изделия идут на С.Америку, отдельно – на другие страны.
Многие автовладельцы отдают предпочтение ремням других фирм, минуя изделия «Дайко», только по одной причине – их подкупает реклама. Тот же «Контитег» занимает более высокую позицию в сравнении с «Дайко» по конкурентной лестнице не из-за качества своей продукции (оно хорошее, слов нет), а благодаря мощной рекламной компании.
А вот «Дайко» берет другим. Его изделия, как он считает, не нуждаются в пиаре. И действительно, в кругу избранных именно этого производителя считают лучше, несмотря на второе место в мировом рейтинге.
Отметим, что в «Дайко» периодически обновляют технологии, переходя на более передовые методики. В итоге ремни этой фирмы всегда отличаются высочайшими параметрами износостойкости.
Почему-то в России изделия фирмы «Дайко» не пользуются большой популярностью.
Скорее всего, это от незнания. А может на это сказались отрицательные качества продукции, которые тоже имеются.
| Положительные качества ремней ГРМ Dayco | Отрицательные качества ремней ГРМ Dayco |
| Относительно невысокая стоимость. | Порывы ремня после незначительного пробега. |
| Высокая износостойкость и низкая шумность, благодаря специальному тефлоновому покрытию профилей зубьев ремней грм. Эта технология запатентована производителем Дайко и рименяется в самых современных автомобилях с высокими требованиями к износостойкости повышенной прочности. | Встречаются моменты, когда ремень растягивается не отходив положенного срока эксплуатации. |
| Вибрация шумность работы и ремня после замены ГРМ комплекта. |
Помимо этого ремни «Дайко» частенько подделывают, что тоже отрицательно сказывается на взаимоотношениях потребитель/производитель.
Отличить качественный ремень «Дайко» от подделки, в принципе, не так и сложно.
Обычно, смотрят на упаковку: если она светло-синего цвета или темно-синего, это должны быть ремни американского или итальянского производства.
Характерно и то, что оригинальные ремни «Дайко» с изнаночной стороны покрыты специальной пленкой белого цвета (как правило, подделки этой пленки не имеют).
Проверка ремня грм
И несколько общих советов:
Видео о том, почему соскакивает ремень
Надеемся, что статья оказалась полезной для читателя. В любом случае, вы узнали основные причины, почему соскакивает ремень грм, и что можно сделать для устранения этой проблемы. Особенно интересна наладка ремня с помощью дистанционной шайбы. Рекомендуем к вниманию также видео обзор, представляющий теорию ДВС: почему соскакивает или рвет ремень.
