Спецификация изделия
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
ФУНКЦИИ
ШИМ-контроллер зеленого режима
Низкий пусковой ток (5 мкА)
Низкий рабочий ток (3 мА)
Программируемая частота ШИМ
Режим пикового тока
Передовое гашение
Встроенная синхронизированная компенсация наклона
Поцикловое ограничение тока
Постоянный предел выходной мощности
Выходное напряжение затвора зафиксировано на уровне 15 В
Доступен небольшой пакет SOT-26
ПРИЛОЖЕНИЯ
Импульсные источники питания общего назначения и
обратноходовые преобразователи мощности, такие как
Зарядные устройства для аккумуляторов
Адаптеры питания
Бескорпусные ИИП
Заменители линейных трансформаторов и RCC
Резервное питание 5 В для питания ПК.
SG6848x1
ОПИСАНИЕ
Этот высокоинтегрированный ШИМ-контроллер обеспечивает
несколько специальных улучшений, предназначенных для удовлетворения низких
потребности в резервной мощности маломощных SMPS. К
минимизировать энергопотребление в режиме ожидания, запатентованная
Функция зеленого режима обеспечивает модуляцию времени выключения для
постоянно уменьшать частоту ШИМ при малой нагрузке
условия. Эта функция зеленого режима включает питание
поставка, чтобы легко удовлетворить даже самые строгие требования
требования консервации.
Процесс изготовления BiCMOS позволяет уменьшить
пусковой ток до 5 мкА, а рабочий ток до
3 мА. В результате может использоваться большое пусковое сопротивление.
Встроенная синхронизированная компенсация наклона обеспечивает
стабильность управления режимом пикового тока. Собственный
внутренняя компенсация обеспечивает постоянную выходную мощность
ограничение универсального диапазона входного переменного тока (9от 0 В переменного тока до
264 В переменного тока). Поцикловое ограничение тока обеспечивает безопасное
работа при коротких замыканиях.
Для защиты внешнего силового МОП-транзистора от
поврежден из-за перенапряжения питания, выход SG6848x1
Драйвер зажат на 15В. Контроллеры SG6848x1 могут
использоваться для повышения производительности и снижения
себестоимость блоков питания. SG6848x1 — это
лучший выбор для замены линейных источников питания и блоков питания RCC.
Он доступен в корпусах DIP-8 и SOT-26.
ТИПИЧНОЕ ПРИМЕНЕНИЕ
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
-1-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
ДИАГРАММЫ МАРКИРОВКИ

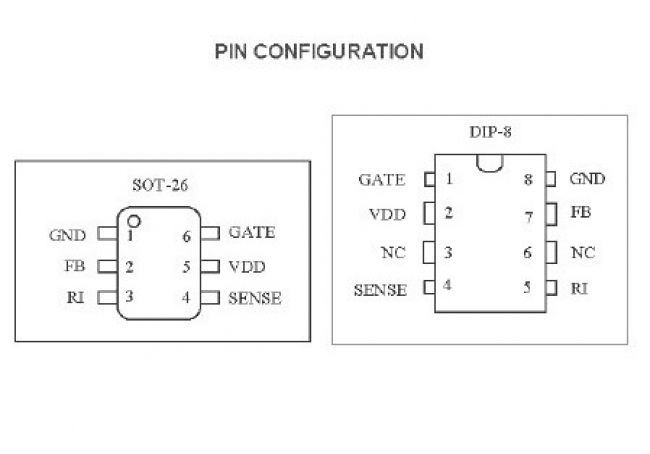

КОНФИГУРАЦИЯ ПИН-кода
СОТ-26
ХХХ:ААХ=SG6848T1
ХХХ:ААХ=SG6848TZ1
M: Версия с маской
W: Код недели A~Z=W1~W26
А~Я=W27~W52
: Бессвинцовый пакет
ХХ МВт
1
ЗАЗЕМЛЕНИЕ
1
6
ВОРОТА
ФБ
2
5
ВДД
Род-Айленд
3
4
СМЫСЛ
8
ДИП-8
Д: Д = ДИП
P : Z = без свинца
Нуль = обычный пакет
M: Версия с маской
XXXXXX: Вафельный лот
ГГ: год; Мировая война: неделя
V: место сборки
SG6848DP1
MXXXXXXYYWWV
1
ВОРОТА
1
8
ЗАЗЕМЛЕНИЕ
ВДД
2
7
ФБ
Северная Каролина
3
6
Северная Каролина
СМЫСЛ
4
5
Род-Айленд
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
номер части
Упаковка
SG6848T1
СОТ-26
SG6848D1
ДИП-8
SG6848TZ1
SOT-26 (без свинца)
SG6848DZ1
DIP-8 (бессвинцовый)
ОПИСАНИЕ ПИН-кодов
Имя
Пин №
ДИП-8/(СОТ-26)
Тип
Функция
ВОРОТА
1 / (6)
Выход драйвера
Выходной драйвер тотемного полюса для управления мощным полевым МОП-транзистором.
ВДД
2 / (5)
Поставлять
Источник питания.
Северная Каролина
3
Нет соединения.
Текущий смысл. Этот контакт измеряет напряжение на резисторе для режима пикового тока.
СМЫСЛ
4 / (4)
Аналоговый вход
контроль. Если напряжение достигает внутреннего порога, выход ШИМ отключается. Этот
активирует поцикловое ограничение тока.
Резистор, подключенный от вывода RI к выводу GND, будет генерировать источник постоянного тока.
Род-Айленд
5 / (3)
Аналоговый
Ввод, вывод
для контроллера. Этот ток используется для определения частоты ШИМ. Увеличение
сопротивление уменьшит частоту ШИМ. А 9Резистор 5 кОм приводит к ШИМ 70 кГц
частота.
Северная Каролина
6
Нет соединения.
ФБ
7 / (2)
Аналоговый вход
ЗАЗЕМЛЕНИЕ
8 / (1)
Поставлять
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
Обратная связь. Вывод FB принимает сигнал регулирования выходного напряжения. Он обеспечивает обратную связь
к внутреннему компаратору ШИМ для регулировки рабочего цикла.
Земля.
-2-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
SG6848x1
БЛОК-СХЕМА
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
-3-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
АБСОЛЮТНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ
Символ
Параметр
Ценить
Единица
ВДД
Напряжение питания постоянного тока
25
В
ВФБ
Входное напряжение на вывод FB
от -0,3 до 6 В
В
ВСЕНСЭ
Входное напряжение на Sense Pin
от -0,3 до 6 В
В
ПД
Рассеяние мощности
РОЯ
Термическое сопротивление (соединение с воздухом)
ТиДжей
Рабочая температура перехода
ТСТГ
Диапазон температур хранения
ТР
Пиковая температура оплавления
300
мВт
СОТ-26
208,4
°С/Вт
ДИП-8
82,5
°С/Вт
от -40 до +125
°С
от -55 до +150
°С
без свинца
260(+5/-0)
Pb
230(+5/-0)
°С
* Все значения напряжения, кроме дифференциального напряжения, даны относительно контакта GND.
* Нагрузки, превышающие указанные в разделе «абсолютно максимальные значения», могут привести к необратимому повреждению устройства.
РЕКОМЕНДУЕМАЯ РАБОЧАЯ ТЕМПЕРАТУРА ПЕРЕХОДА: -30°C ~ 105°C*
*Для правильной работы
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (VDD=15В, TA = 25°C, если не указано иное)
Секция ВДД
Символ
Параметр
ВОП
Постоянно рабочее напряжение
Условия испытаний
Мин.
тип.
Макс.
Единица
20
В
ВТН (ВКЛ)
Пороговое напряжение запуска
15,3
16,3
17,3
В
VDD(МИН)
Мин. Рабочее напряжение
10,911,7
12,5
В
ИДД СТ
Пусковой ток
ИДД ОП
Рабочий ток питания
ВДД-ОВП
Защита от перенапряжения
5
30
уА
3
5
мА
22
23,5
25
В
Мин.
тип.
Макс.
ЗАТВОР = 1 нФ
Секция ввода обратной связи
Символ
Параметр
ЗФБ
Входное сопротивление
Условия испытаний
ИОЗ
Входной ток нулевой скважности
1,3
ВОП
Напряжение разомкнутого контура
4,5
2
Единица
кОм
2.0
мА
В
Секция генератора
Символ
Параметр
Условия испытаний
Мин.
тип.
Макс.
ФОСК
Частота ШИМ
RI = 95 кОм
65
70
75
Единица
FOSC-ЗЕЛЕНЫЙ
Зеленый режим Мин. Частота
RI = 95 кОм
ФДЙ
Изменение частоты по сравнению с отклонением VDD
VDD = от 14 до 20 В
2
%
ФДТ
Изменение частоты в зависимости от темп. Отклонение
ТА = от -30 до 105 ℃
2
%
кГц
15
кГц
В
Входной ток FB порога пуска в зеленом режиме
1
ИГ
Зеленый режим Мин. Частота Входной ток FB
1,16
мА
СГ
Наклон модуляции в зеленом режиме
300
Гц/мкА
Род-Айленд
сопротивление штыря РИ
© Систем Дженерал Корп.
Версия 1. 3 (IAO33.0002.B4)
РИ = 95 кОм
66,5
-4-
мА
150
кОм
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
Текущий раздел смысла
Символ
Параметр
ЗКС
Входное сопротивление
Условия испытаний
Мин.
тип.
Макс.
ТПД
Задержка вывода
100
нс
ВТХ, ФЛТ
Ограничение тока Пороговое напряжение сглаживания
0,96
В
VTH, ДОЛИНА
Пороговое напряжение долины предельного тока
0,81
В
DCSAW
Рабочий цикл предела SAW
45
%
10
Единица
кОм
Секция ворот
Символ
Параметр
постоянный ток (МАКС.)
Максимальный рабочий цикл
постоянный ток (мин.)
Минимальный рабочий цикл
БНК
Передовое время гашения
ОБЪЕМ
Низкое выходное напряжение
Потребляемый ток = 20 мА
VOH
Выходное напряжение высокое
Исходный ток = 20 мА 8
ТР
Время восхождения
ЗАТВОР = 1 нФ
250
ТФ
Время падения
ЗАТВОР = 1 нФ
80
VCLAMP
Выходное напряжение зажима
VDD = 20 В
15
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
Условия испытаний
Мин.
тип.
Макс.
Единица
70
75
80
%
0
%
200
-5-
нс
1,5
В
В
нс
нс
17
В
www. sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
ТИПИЧНЫЕ ХАРАКТЕРИСТИКИ
Мин. Рабочее напряжение в зависимости от температуры
Пороговое напряжение при запуске в зависимости от температуры
11
17
10,910,8
10,7
VDD(МИН) (В)
ВТН(ВКЛ) (В)
16,8
16,6
16,4
10,6
10,5
10.4
10.3
10.2
16.2
10.1
10
16
-40
-25
-10
5
20
35
50
65
80
95
110
-40
125
-25
-10
5
20
35
50
65
80
95
110
125
Температура (℃)
Температура (℃)
Частота ШИМ в зависимости от температуры
Пусковой ток в зависимости от температуры
65.300
10.000
65.200
FOSC (кГц)
IDD ST (UA)
8.000
6.000
4.000
2.000
65.100
65.000
64.900
64.800
64.700
64.600
0,000
-40
-25
-10
5
20
35
50
65
80
95
110
-40
125
-25
-10
5
20
35
50
65
80
95
110 125
Температура (℃)
Температура (℃)
Зеленый режим мин. Частота против температуры
Частота ШИМ против FB
80
15,0
60
FOSC (кГц)
FOSC-ЗЕЛЕНЫЙ (кГц)
70
14,8
14,6
14,4
50
40
30
20
14.2
10
14,0
-40
-25
-10
5
20
35
50
65
80
95
110
0
125
0,6
Температура (℃)
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
0,7
0,8
0,9
1
1.1
1,2
FB (мА)
-6-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
10 мкФ/50 В, задержка включения питания TD_ON составляет менее 2,8 с для
Вход 90 В переменного тока.
ОПИСАНИЕ РАБОТЫ
Устройства SG6848x1 объединяют множество полезных
функции в один контроллер для маломощного переключения
источники питания режима. Следующие описания
выделить некоторые особенности SG6848D1.
Схема запуска
Когда питание включено, вход выпрямляется
напряжение, Vdc, заряжает удерживающий конденсатор C1 через
пусковой резистор РИН. Когда напряжение на выводе VDD достигает
пороговое напряжение пуска VTH(ON), SG6848x1
активирует весь блок питания.
ВТН (ВКЛ)
В пост. тока
Вход ФБ
Этот вывод предназначен для управления обратной связью и для
активировать функцию зеленого режима. Рисунок 2 является типичным
цепь обратной связи, в основном состоящая из шунтирующего регулятора
и оптрон.  R1 и R2 образуют делитель напряжения для
регулировка выходного напряжения. R3 и C1 настроены на
компенсация контура управления. RC-фильтр с малым значением (например,
RFB= 47 Ом, CFB= 1 нФ) от вывода FB к GND
может повысить стабильность. Максимальный ток источника на
Вывод FB - 2 мА. Фототранзистор должен быть способен
потребляя этот ток, чтобы понизить уровень FB без нагрузки.
Таким образом, номинал резистора смещения Rb определяется как
следует,
РИН
TD_ON
ВДД
IDDST
SG6848D1
Во – ВД – ВЗ
⋅ К ≥ 2 мА
руб.
Д1
С1
(2)
ЗАЗЕМЛЕНИЕ
где VD — падение напряжения фотодиода, около 1,2 В;
Рисунок 1. Цепь питания
Максимальное время задержки включения определяется как
следует,
VTH ( ON ) = (Vdc − I DDST
VZ - минимальное рабочее напряжение шунта
регулятор. Типичное значение 2,5 В;
K — текущая скорость передачи (CTR) оптопары.
Для выходного напряжения Vo=5В, с CTR=100%,
максимальное значение Rb составляет 650 Ом.
ТД _ ВКЛ.


−
⋅ RIN ) 1 − e RIN ⋅C1  (1)


ФБ
РФБ
голос за кадром
руб.
CFB
R3
где
R1
С1
IDDST — пусковой ток SG6848x1;
R2
TD_ON — время задержки включения питания
поставлять.
Рисунок 2. Цепь обратной связи.
Из-за низкого пускового тока большой RIN, такой как
Можно использовать 1,5 МОм. Также с удерживающим конденсатором
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
-7-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
SG6848x1
Осциллятор и работа в зеленом режиме
Встроенная компенсация наклона
Один внешний резистор RIi, подключенный между RI и
Выводы GND используются для программирования частоты ШИМ
СГ6848x1. Приблизительная формула:
Обратноходовой преобразователь может работать в любом
режим прерывистого тока (DCM) или постоянный ток
режим (СКМ). Есть много преимуществ в работе с
конвертер в КМС. При одинаковой выходной мощности А.
преобразователь в CCM демонстрирует меньшие пиковые токи индуктора
чем в DCM. Поэтому малогабаритный трансформатор
и можно применить полевой МОП-транзистор с низким номиналом. На
вторичная сторона трансформатора, среднеквадратичное значение выходного тока
DCM может быть в два раза больше, чем CCM.  Провод большего размера
манометрические и выходные конденсаторы с большим током пульсаций
нужны рейтинги. Работа DCM также приводит к более высокому
скачки выходного напряжения. Также должен быть установлен большой LC-фильтр.
добавлен. Следовательно, обратноходовой преобразователь в CCM достигает
более высокая производительность при меньшей стоимости компонентов.
FOSC (кГц) =
6650
РИ (кОм)
(3)
Рекомендуемая частота FOSC составляет от 50 до 100 кГц.
Род-Айленд
КИ
СГ 6848Д 1
Род-Айленд
ЗАЗЕМЛЕНИЕ
Рисунок 3. Установка частоты ШИМ
Запатентованная функция зеленого режима обеспечивает время отключения
модуляция для уменьшения частоты ШИМ при малой нагрузке
и без нагрузки. Потребляемый ток вывода FB
определяет работу в зеленом режиме, как показано на рисунке 4.
При небольшой нагрузке стоковой ток вывода FB будет увеличиваться.
Когда потребляемый ток превышает 1 мА, ШИМ
частота уменьшается, чтобы уменьшить мощность
потребляемая мощность при малой нагрузке и в
условиях холостого хода.
Для испытаний на перенапряжение молнии небольшой конденсатор (не более
50 пФ) рекомендуется подключать от контакта RI к GND.
Этот дополнительный конденсатор также улучшает стабильность, особенно при
при малой нагрузке и высоком входном напряжении.
Несмотря на перечисленные выше преимущества работы в СКК,
есть одна забота – стабильность. Работая в СКК,
выходная мощность пропорциональна средней индуктивности
ток, в то время как пиковый ток контролируется. Это вызывает
известные субгармонические колебания, когда ШИМ
рабочий цикл превышает 50%. Добавление компенсации наклона
(уменьшение коэффициента усиления по токовой петле) является эффективным способом
предотвратить это колебание. SG6848x1 представляет
синхронизированная положительная рампа (VSLOPE) в каждом
цикл переключения для стабилизации токовой петли. Почувствованный
напряжение вместе с этим сигналом компенсации наклона
(VSLOPE) подается на неинвертирующий вход ШИМ
компаратор. Полученное напряжение сравнивается с
Сигнал FB для регулировки рабочего цикла ШИМ, чтобы
выходное напряжение регулируется. Таким образом, пользователи могут использовать
SG6848x1 для разработки экономичного, высокоэффективного и
компактный обратноходовой источник питания, работающий в CCM
без добавления каких-либо внешних компонентов.
Добавлена ​​​​положительная рампа,
f (кГц)
ФОСК
VSLOPE = VSL ⋅ D
(4)
где
ВСЛ = 0,33 В;
ФОСК
5
D = Рабочий цикл
В
ИГ
ФБ
Рис. 4. Частота ШИМ в зависимости от тока FB.
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
-8-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
Постоянный предел выходной мощности
Максимальная выходная мощность обратноходового преобразователя
обычно можно определить по текущему смыслу
резистор РС. Когда нагрузка увеличивается, пик индуктивности
соответственно увеличивается ток. Когда выходной ток
достигает значения защиты, компаратор OCP
доминирует в текущем контуре управления. ОКП возникает, когда
токовое напряжение достигает порогового значения.
выходной драйвер GATE отключается после небольшого распространения
задержка, тд. Время задержки приводит к неравному пределу мощности
уровень под универсальный вход. В SG6848x1 пилообразный
ограничитель мощности предназначен для решения неравных
проблема с ограничением мощности.  Как показано на рисунке 5, мощность
ограничитель выполнен в виде сигнала положительной рампы и подается на
инвертирующий вход компаратора OCP. Это приводит к
более низкое ограничение тока на входах high-line, чем на low-line
входы. Однако при фиксированной задержке распространения td
пиковый первичный ток будет одинаковым для различных линий
входные напряжения. Поэтому максимальная выходная мощность может
практически ограничиваться постоянным значением в широком диапазоне
диапазон входного напряжения без добавления каких-либо внешних схем.
уровень UVLO SG6848x1, блок питания будет
войти в режим работы икоты и, следовательно, ограничить вывод
власть. Однако возможно, что напряжение VDD
остается выше уровня UVLO, даже если выход
закорочен. Это происходит, когда соединение между вспомогательным
и первичная обмотка слишком хороша. Следовательно
конструкция трансформатора становится доминирующей
фактор. Рекомендуемая планировка конструкции:
увеличить толщину изоляции вспомогательной обмотки и
поместите первичную вспомогательную обмотку на одну сторону катушки.
Для приложений с низким выходным напряжением, с низким падением напряжения
также помогает диод напряжения и вторичная обмотка большего размера.
Одна сторона
Первичная вспомогательная обмотка
Первичная основная обмотка
Увеличенная толщина
Вторичная обмотка
Первичная основная обмотка
Рис. 6. Конструкция трансформатора
ириска
тонна
ВТХ, ФЛТ
Заглушка переднего края
VTH, ДОЛИНА
Высокая линия
Чувствительное напряжение
Низкая линия
Чувствительное напряжение
0
Т1
Т2
Рис. 5. Компенсация ограничения постоянной мощности
Сигнал напряжения, пропорциональный МОП-транзистору
ток развивается на токоизмерительном резисторе RS. Каждый
когда МОП-транзистор включен, всплеск, который индуцируется
обратным восстановлением диода и выходом
емкости MOSFET и диода, неизбежно
появляется на воспринятом сигнале. Внутри SG6848x1,
время гашения переднего фронта около 200 нс. является
вводится во избежание преждевременного прекращения
МОП-транзистор с шипом. Поэтому только малое значение RC
фильтр (например, 100 Ом + 470 пФ) требуется между
контакт SENSE и RS.  Тем не менее, безиндуктивный резистор для
Рекомендуется РС.
Защита от короткого замыкания
Когда выход обратноходового источника питания закорочен,
первичный VDD уменьшится из-за связи
полярность между вспомогательной обмоткой и вторичной
обмотка трансформатора. Когда VDD падает ниже
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
-9-
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
SG6848x1
Лабораторная заметка
Перед доработкой или пайкой/депайкой на
питания, рекомендуется разряжать первичный
конденсаторы внешним продувочным резистором. В противном случае
Микросхема ШИМ может быть повреждена внешним высоким напряжением
во время пайки или депайки.
SG6848D1
Ворота
Заглушка
Схема
Смысл
Это устройство чувствительно к разряду электростатического разряда. К
повысить выход продукции, производственная линия должна
иметь защиту от электростатического разряда в соответствии с ANSI ESD S1.1, ESD
S1.4, ESD S7.1, ESD STM 12. 1 и EOS/ESD S6.1.
Компоновка печатной платы (PCB)
Рисунок 7. Включите всплеск
Ворота Драйв
Выходной каскад SG6848x1 — это быстрый тотемный столб
Драйвер, который может напрямую управлять затвором MOSFET. Это также
оснащен стабилитроном с ограничением напряжения для защиты
МОП-транзистор от повреждений, вызванных нежелательными
избыточное напряжение. Выходное напряжение фиксируется на уровне 15В.
Внутренний подтягивающий резистор используется для предотвращения плавающего
состояние ворот перед запуском. Резистор привода затвора в
рекомендуется диапазон от 47 до 100 Ом. Этот резистор
ограничивает пиковый ток привода затвора и обеспечивает демпфирование
предотвратить колебания на клемме затвора MOSFET.
ВДД
Для того, чтобы получить лучшую производительность EMI и уменьшить
пульсации частоты сети, выход мостового выпрямителя
следует сначала подключить к конденсатору С1, а затем к
коммутационные цепи.
Контур высокочастотного тока находится в C1 –
Трансформатор — MOSFET — RS — C1. Территория закрыта
по этой токовой петле должно быть как можно меньше.  Держать
следы (особенно 4→1) короткие, прямые и широкие. Высокий
следы напряжения, относящиеся к стоку MOSFET и
Демпфер RCD должен находиться вдали от цепей управления.
для предотвращения ненужных помех. Если используется радиатор
для МОП-транзистора лучше подключить этот радиатор к
земля.
Как указано цифрой 3, заземление цепей управления
должны быть подключены в первую очередь перед любой другой схемой.
ВКЛ ВЫКЛ
Водитель
Высокочастотное переключение тока/напряжения делает
Компоновка печатной платы очень важный вопрос дизайна. Хорошая печатная плата
компоновка сводит к минимуму чрезмерные электромагнитные помехи и помогает
источник питания выдерживает испытания на перенапряжение/статический разряд. Здесь мы даем
некоторые общие рекомендации:
15В
Ворота
Как указано цифрой 2, площадь, ограниченная
Вспомогательная обмотка трансформатора, D1 и C2 также должны быть
держался маленьким. Разместите C2 рядом с SG6848x1 навсегда
развязка.
SG6848D1
Рисунок 8. Привод затвора
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
Два предложения по заземлению, с
предлагаются разные плюсы и минусы.
- 10 -
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
GND3 → 2 → 4 → 1: следует избегать
импедансные помехи для сигнала считывания.
высокочастотный импеданс и помогает увеличить электростатический разряд
иммунитет.
GND3→2→1→4: Это должно быть лучше для ESD
тесты, где заземление недоступно на силовом
поставлять. Что касается пути разряда ЭСР, заряды идут
от вторичной обмотки через паразитные трансформаторы
емкость к GND2 в первую очередь. Затем заряд идет от
GND2 к GND1 и обратно к сети. Следует отметить
что цепи управления не должны располагаться в разряде
путь. Точечные разряды для обычного дросселя могут уменьшить
Должна ли быть Y-образная заглушка между первичным и вторичным
требуется, предлагается подключить этот Y-образный колпачок к
положительная клемма C1 (Vdc). Если этот Y-образный колпачок подключен
к основному GND, он должен быть подключен к
отрицательный вывод C1 (GND1) напрямую.  Смысл
разрядка этого Y-образного колпачка также помогает при электростатическом разряде. Однако,
расстояние между этими двумя точками должно быть не менее
5 мм в соответствии с требованиями безопасности.
РИН
В пост. тока
Д1
С1
Общий режим
душить
С2
1
ВДД
2
Род-Айленд
КИ
РФБ
Род-Айленд
Rg
Ворота
SG6848D1
РФ
Смысл
ФБ
CFB
ср
РС
ЗАЗЕМЛЕНИЕ
4
3
Y-образный колпачок
5
Рисунок 9. Соображения по компоновке
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
- 11 -
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
ОПОРНАЯ ЦЕПЬ
Цепь 5В/1А
F1
L1
1
СХ1
2
БД1
2 -
+ 4
+
С1
R1
С2
С3
R3
R5
R4
Д4
Т1
3
Н
R2
С6
3
1
L2
1
голос за кадром
2
Д1
R10
8
5
ВОРОТА
ФБ
ВДД
Род-Айленд
СМЫСЛ
+
Д5
+
С9
Q1
1
2
ЗАЗЕМЛЕНИЕ
6
R7
С7
С8
5
3
2
2
9
22
U1
1
1,2
1
10
1
1
л
7
4
ЗАЗЕМЛЕНИЕ
3,4
R6
R9
R8
+
Д2
1
2
R11
С4
U2
1
3
2
R13
R14
С10
3
4
U3
CY1
1
2
R12
Спецификация
Ссылка
Компонент
Ссылка
Компонент
БД1
БД 1А/500В
L2
10 мкГн 6 мм
СХ1
(Дополнительно) XC 0,1 мкФ
Q1
МОП-транзистор 1А/600В
CY1
(дополнительно) YC 102P/400 В (Y1)
Р1, Р2
R 750 кОм 1206
С2
ЭК 10 мкФ/400 В 105 ℃
Р4, Р3
R 47 кОм 1206
С1
СС 103П/500В
R5
R 47 Ом 1206
С3
СС 102П/500В
R6
R 4,7 Ом 1206
С4
ЕС 10у/50В
R7
R 100 Ом 0805
С6
СС 472P 0805
R8
R10
R 10 Ом 1206
С7
(Опционально) CC 102P/100V 1206
(дополнительно) R 10 Ом 1206
С8
ЭК 470у/10В 105℃
С9ЭК 220у/10В 105℃
R11
R 100 Ом 1/8 Вт
С10
СС 222П 0805
R12
R 33 кОм 0805
R9
R 100 кОм 0805
Д1
Диод ФРИ07
R13
R 33 кОм 1/8 Вт
Д2
Диод ФР102
R14
R 4,7 кОм 0805
Д4
Д5
Диод SB360
(Необязательно) ZD 6,8 В 0,5 Вт
Т1
ЕЕ-16
U1
ИС SG6848D1
F1
R 1 Ом/0,5 Вт
U2
ПК817
L1
20 мХ 6*8 мм
U3
TL431
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
- 12 -
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
ИНФОРМАЦИЯ О ПАКЕТЕ
8 ШТЫРЬКОВ - ПОГРУЖЕНИЕ (D)
Д
Θ°
5
Е1
8
Б
А
А2
4
А1
1
е
Е
л
б1
е
б
Размеры
Символ
Миллиметры
Мин.
тип.
А
0,381
А2
3.175
б
Е
3.302
3.4290,125
9.271
6.223
6.350
0,130
0,135
0,060
0,018
10.160
0,355
7.620
е
л
0,210
0,457
9.017
Макс.
0,015
1,524
б1
Е1
тип.
5.334
А1
Д
Дюймы
Мин.
Макс.
0,365
0,400
0,300
6.477
0,245
2.540
0,250
0,255
0,100
2.921
3.302
3.810
0,115
0,130
0,150
eB
8.509
9.017
9.525
0,335
0,355
0,375
θ˚
0˚
7˚
15˚
0˚
7˚
15˚
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
- 13 -
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
SG6848x1
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
6PINS - СОТ (Т)
Д
Деталь А
б
4
Е
Е1
6
1
е
с
3
1
р
р
θ
А
А2
1
L2
е1
л
А1
θ
L1
1
θ
Деталь А
Размеры
Символ
Миллиметры
Мин.
тип.
Дюймы
Мин.
Макс.
тип.
Макс.
А
1,45
0,057
А1
0,15
0,006
А2
0,90
б
0,30
с
0,08
Д
1,15
1. 30
0,036
0,50
0,011
0,22
0,003
2,90
0,045
0,009
0,114
Е
2,80
0,110
Е1
1,60
0,063
е
0,95
0,037
е1
1,90
0,075
л
0,30
L1
0,60
0,020
0,60
L2
р
0,45
0,051
0,020
0,018
0,024
0,024
0,25
0,010
0,10
0,004
R1
0,10
0,25
0,004
θ°
0°
4°
8°
0°
4°
8°
θ1°
5°
10°
15°
5°
10°
15°
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
- 14 -
0,010
www.sg.com.tw
27 января 2006 г.
Спецификации продукта
Недорогой контроллер ШИМ с зеленым режимом для обратноходовых преобразователей
SG6848x1
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ
ЖИЗНЕННАЯ ПОДДЕРЖКА
Продукты System General не предназначены для использования в качестве компонентов в устройствах, предназначенных для поддержки или поддержки
человеческая жизнь. Использование продуктов System General в компонентах, предназначенных для хирургической имплантации в тело, или других
приложений, в которых сбой продуктов System General может привести к гибели или травме персонала.
происходить, не разрешено без письменного разрешения главного исполнительного директора System General. Система
Компания General не несет ответственности за любые убытки или претензии, возникшие в результате использования ее продукции в медицинских целях.
ВОЕННЫЙ
Продукция System General не предназначена для использования в военных целях. Использование продуктов System General в
применение в военных целях не разрешено без письменного разрешения главного исполнительного директора System General.
System General не несет ответственности за любые убытки или претензии, возникшие в результате использования ее продуктов в военных целях.
Приложения.
ПРАВО НА ВНЕСЕНИЕ ИЗМЕНЕНИЙ
System General оставляет за собой право изменять этот документ и/или этот продукт без предварительного уведомления. Клиентам рекомендуется
перед заказом проконсультируйтесь с торговым представителем System General.
© Систем Дженерал Корп.
Версия 1.3 (IAO33.0002.B4)
- 15 -
www.sg.com.tw
27 января 2006 г.
www.s-manuals.com


 Тип файла: PDF
Расширение типа файла: pdf
Тип MIME: приложение/pdf
PDF-версия: 1.5
Линеаризованный: Нет
Набор инструментов XMP: Adobe XMP Core 4.0-c316 44.253921, вс, 01 октября 2006 г., 17:14:39
Производитель: Acrobat Distiller 5.
No related posts.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

2019 © Все права защищены.
Карта сайта
