Современные мобильные девайсы уже незаменимо вошли в нашу жизнь. Прежде всего, мы говорим о телефонах и планшетах. Мы пользуемся ими везде, дома, на улице, в машине. В машине к ним добавляются еще навигаторы, видеорегистраторы и т.д. А что надо для нормальной работы этих приборов? Конечно питание, ведь любой, даже очень хороший аккумулятор «сядет», в конце концов.
Можно купить готовое зарядное устройство USB для всего того, что мы используем в машине. Но здесь могут быть проблемы с количеством гнезд, с мощностью и т.д. Как правило,мощность зарядного устройства ограничивается током 0,5 А, хоть на многих и написано 1 А, но выдержать такой ток они не в состоянии.
А что касается моего частного случая, так данное зарядное устройство, которое по сути является стабилизатором напряжения на микросхеме 7805, было применено для того, чтобы спрятать его под панелью приборов. В итоге, запитав его от прикуривателя и спрятав под панель приборов, были выведены лишь только штекеры mini USB на панель приборов, для навигатора и видеорегистратора.
Это позволило обеспечить питанием гаджеты, при этом оставить не занятыми розетки прикуривателя. А быть может самое главное, это избавиться от проводов, которые мешались под рукой и от их не эстетического вида.
Итак, в нашей статье мы расскажем об альтернативе, о самостоятельном изготовлении USB зарядного устройства для автомобиля на базе микросхемы — стабилизатора 7805.
В качестве «сердца» нашего зарядного устройства будет использован стабилизатор напряжения серии L7805 (ток 1 А) или его аналог L7805CV (ток 1,5 А). На самом деле применяемых аналогов может быть великое множество. В принципе, вся серия микросхем 7805 подойдет для этого. Об аналогах подробнее мы расскажем чуть позже.
Сама электрическая схема подключения стабилизатора проста, она аналогична стабилизатору питания, про который мы рассказывали в другой нашей статье «Стабилизатор питания в автомобиле на 12 вольт». Можно сказать, что это микросхемы собратья, только напряжения стабилизации у них разное.
Собрать все можно как навесным монтажом, так и на плате.
Можно на обычной простой универсальной монтажной плате. Для того, чтобы микросхема смогла развить свой максимальный ток питания, ее необходимо поставить на радиатор. В нашем случае радиатор взят от компьютерного процессора.
Сами микросхемы — стабилизаторы могут выпускаться в различных корпусах. Возможные варианты корпусов и применяемых аналогов приведены на рисунке ниже.
В нашей сборке применен корпус ТО-220… Возможно применение и микросхем с индексом KIA 7805. Более подробный Data sheet на эти микросхемы можно посмотреть ЗДЕСЬ.

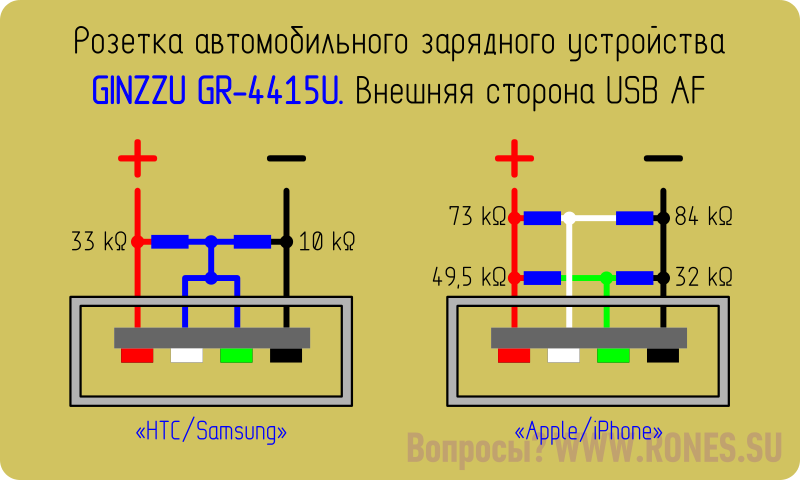

После того, как вы собрали USB устройство необходимо правильно подключить USB коннекторы. Можно взять провод с уже заводским штекером mini, micro USB, а можно купить «пустой» штекер в магазине, и припаять к нему провод. Правильное подключение различных видов USB приведено на рисунке ниже.
В моем случае необходим был штекер mini USB, который и был припаян к проводу.
Вид приведен без корпуса.
Затем с помощью универсального прибора еще раз было проверено напряжение, чтобы не испортить электронные гаджеты. А затем уже был заряжен аккумулятор аудиоплеера.
В последствии зарядное устройство было установлено под панель приборов, а mini USB штекеры выведены: один на панель приборов для навигатора, второй под крышей для видеорегистратора.
Прошу прощения за вид в гараже.
Однако эпопея с зарядным устройством на этом не закончилась. Опять же из-за банальной причины, когда для потребителей не хватает выдаваемой мощности, тока питания, что по сути одно и тоже, при условии постоянного напряжения бортовой сети в машине, так как величины эти будут прямо пропорциональны.
Так вот, при длительной совместной эксплуатации навигатора и видеорегистратора, одна микросхема была не в состоянии «вытянуть» питание этих двух устройств, даже при установленном радиаторе.
В итоге, она перегревалась и кратковременно отключалась. Навигатор при этом «матерился» на отключение питания.
Здесь видится два решения проблемы. Первый, это «городить огород» и делать параллельные схемы, на каждую из которых будут «навешаны» свои потребители. Скажем на одну видеорегистратор, на вторую навигатор. По сути, на фото выше, где на одном радиаторе смонтированы две микросхемы, так и сделано. Однако хорошо если этим все и ограничится, а если понадобиться подключить смартфон, планшет, еще что-то… Здесь никак не обойтись без более серьезных токов, а значит и без альтернативных вариантов. Таким альтернативным вариантом станет применения микросборки с ШИМ модуляцией. Не буду долго и подробно объяснять что это такое, но принцип всего этого основан на том, что ток выдается на нагрузку не постоянно, а с очень высокой частотой. В итоге, появляется возможность снизить нагрев микросхемы, за счет тех самых периодов, когда она «отдыхает», а нагрузка при такой высокой частоте воспринимает питание как постоянное, хотя оно не является таковым…
Так вот, такая схема не потребует больших радиаторов для отвода тепла, при этом будут обеспечены довольно высокие токи.
В общем, все будет так, как нам и надо. Именно о таком варианте далее. Для снижения напряжения использована микросхема, катушка индуктивности и элементы для обвязки. Микросборка имеет обозначение KIS3R33S,
…ее монтаж можно выполнить по схеме из Datasheet. Однако для по умолчанию при такой обвязке она имеет выходное напряжение в 3,3 вольта, нам же для USB потребуется 5 вольт.
В этом случае необходимо будет подобрать резисторы R1, R2. Таблица с рекомендуемыми номиналами резисторов, от которых зависит напряжение питания, также взята из Datasheet. Эта особенность изменять напряжение подбором резисторов, делает это устройство универсальным помощником при необходимости питать нагрузку не только напряжение 5 вольт как для USB.
Надо отметить, что это устройства уверенно держит нагрузку с потребляемым током в 3А, а пиковые показатели могут достигать и 4А. Если собирать такое устройство лень, некогда или вы не сможете это сделать, то можно приобрести такую сборку за цену порядка 2 долларов на всем известных площадках, интернет — магазинах.
Надо сказать, что такой китайский преобразователь напряжения KIS-3R33S (MP2307) довольно неплох для своей цены, при этом способен выдавать высокие токи, о чем мы уже знаем, до 4А. Это значит, что такая сборка может заменить пару КРЕНок или серию 7805, о чем мы рассказывали в первой части статьи. При этом будет более компактной и с более высоким КПД.
Итак, мной была куплена такая сборка. Затем также купил распределительную коробку, которые используются для монтажа электропроводки в квартирах. Это и стало корпусом конвертера — зарядного устройства.
Также был присоединен и светодиод, для того чтобы контролировать, подается ли напряжение на эту «коробочку». О подключении светодиода к 12 вольтам в машине можно прочитать в статье «Как подключить светодиод к 12 вольтам». Затем все было установлено под панелью приборов, за вещевым ящиком.
Подключено к прикуривателю. Напряжение на нем появляется лишь только когда включено «зажигание», что очень удачно для меня.
Провода все также проброшены до гаджетов.
Теперь ток зарядного устройства увеличился до 4 Ампер, что пока вполне хватает.
Особенностью данного зарядного устройства является то, что оно может работать как в легковых автомобилях, где напряжение бортовой сети 12 вольт, так и в грузовых, где оно составляет 24 вольта. При этом, зарядное устройство не нуждается в какой-либо переделки и наладке.
| Онлайн калькулятор для расчета номинала и мощности токоограничивающего резистора | |
|---|---|
| Напряжение источника питания U, В: | |
| Напряжение которое нужно получить, В: | |
| Номинальный ток питания, А: | |
* обратите внимание, что потребляемый источник должен потреблять номинальный ток, без «скачков», так как пассивный резистор не сможет изменить свое сопротивление в зависимости от этого тока.
Категория: Источники питания / Авто Схема зарядного устройства показана на рисунке 2, это DC-DC преобразователь, дающий стабильное напряжение +5V при токе до 0,5А, и входном напряжении в пределах 7…18V. Посмотрев на схему, может возникнуть вопрос, — зачем такие сложности, когда, казалось бы, можно обойтись одной кренкой. Вопрос справедливый. Действительно, аналогичное зарядное устройство можно сделать, например, по схеме на рисунке 1. И такая схема будет работать. Но обратите внимание на то, что КР142ЕН5А это обычный линейный стабилизатор, и при входном напряжении 12V и токе нагрузки 0,5А мощность, которая будет рассеиваться на регулировочном транзисторе микросхемы КР142ЕН5А может быть более 6W. Микросхема будет нагреваться, потребуется достаточно объемный и тяжелый радиатор. Не говоря уже о низком КПД такой схемы. Схема, показанная на рисунке 2 работает как импульсный источник, и при нормальном режиме работы рассеивает очень незначительную мощность. Здесь совершенно нет ничего, чему требуется отвод тепла. Кроме того, что она имеет очень высокий КПД, такая схема позволяет собрать адаптер в виде очень легкой и компактной конструкции. Конечно, есть и минус, — схема значительно сложнее, содержит много деталей, суммарная стоимость которых существенно больше цены КР142ЕН5А и пары конденсаторов. Подключается зарядное устройство к прикуривателю автомобиля. Диод VD1 на всякий случай защищает схему от неправильной полярности входного напряжения. Стабилитрон VD2 — защита от коротких импульсов высокого напряжения, которые могут быть в сети не очень нового автомобиля. На микросхеме А1 собраны основные узлы преобразователя, — генератор импульсов, регулятор их ширины и измерительный компаратор, сравнивающий выходное напряжение с опорным, вырабатываемым внутренним стабилизатором микросхемы. На него подается напряжение с выхода схемы через делитель на резисторах R4-R6. Коэффициент деления зависит от положения движка подстроенного резистора R5. Этим резистором при настройке преобразователя устанавливают требуемое выходное напряжение (в данном случае это 5V). Детали. Диод VD1 — любой выпрямительный кремниевый диод с допустимым прямым током не ниже 0,7А. VD2 — стабилитрон средней мощности, с напряжением стабилизации 20-30V. VD3 — диод с барьером Шоттки с допустимым прямым током не ниже 2A. VD4 -стабилитрон средней мощности с напряжением стабилизации 5,0-5,6V. HL1 — любой индикаторный светодиод. Обратите внимание, — у всех диодов и стабилитронов, типы которых указаны на схеме, пояском на корпусе отмечен КАТОД. Конденсаторы С1 и С4 любые электролитические малогабаритные, например, К50-35 или JAMICON, с допустимым напряжением С1 — не ниже 20V, С4 — не ниже 6,3V. Катушка L1 намотана на ферритовом кольце диаметром 16 мм, для намотки используется провод ПЭВ — 0.47. Число витков — 80. Намотка равномерно распределена по всей окружности кольца. Все детали помещены на печатную плату, монтаж и разводка которой показаны на рисунке 3. Плата помещена в пластмассовый корпус размерами примерно 120x30x20 мм. Со сторон торцов выходят два кабеля, один из которых оконечен стандартным разъемом для подключения переносной лампы к автомобильному прикуривателю, а второй — таким штекером, как у зарядного устройства вашего мобильного телефона. Если все детали исправны и нет ошибок в монтаже, налаживание — это только регулировка выходного напряжения резистором R5. Такую же схему можно использовать и для зарядки батареи МР-3 плеера, например, сделав выходной кабель с USB-разъемом можно заряжать аккумулятор МР-3 плеера iPOD или другого аналогичного. В принципе, на корпусе зарядного устройства можно установить какой-то разъем в качестве Х2, например, USB (+5V на контакт 1, -5V на контакт 4), и сделать несколько сменных кабелей (для телефона, радиостанции, МР3 плеера и др. |
| Поделитесь с друзьями ссылкой на схему: |
Теперь зарядка ваших мобильных телефонов стала проще благодаря разъемам USB, которые есть в ноутбуках и ПК. Для зарядки вашего мобильного телефона эта схема обеспечивает регулируемое напряжение 4,7 вольта. Напряжение постоянного тока 5 В и ток 100 мА подается через USB-разъем, что достаточно для медленной зарядки мобильного телефона. Мы можем использовать эту схему для зарядки мобильного телефона во время путешествия. Таким образом, мы можем рассматривать его как Цепь дорожного зарядного устройства для мобильного телефона .
USB-порт мобильного телефона используется для зарядки, так как USB-порт является очень полезным источником напряжения, с помощью которого можно заряжать мобильный телефон.
В настоящее время на ноутбуках, доступных на рынке, есть от двух до четырех портов USB. USB на самом деле относится к универсальной последовательной шине. Это одно из новейших воплощений метода, который используется для получения информации, а также с вашего компьютера. Нас беспокоит тот факт, что через порт USB на внешние устройства подается питание ±5 вольт, которое может быть подключено к контакту 1, а на контакту 4 — 0 В. Через порт USB можно получить до 100 мА тока, чего более чем достаточно для этого небольшого приложения.
Описание компонентов:
Он бывает двух типов: поляризованный и неполяризованный, электролитический конденсатор является примером поляризованного, а керамический и бумажный — неполяризованным. Большое количество аккумуляторов для мобильных устройств работают от 3,6 В от 1 000 до 1 300 мА·ч. Эти аккумуляторы представляют собой комбинацию трех литиевых элементов, номинальное напряжение каждого из которых составляет 1,2 В. А для быстрой зарядки мобильного нужно 4,5 вольта и диапазон тока 300-500 мА.
Если вы хотите повысить эффективность своей батареи, лучше заряжать ее медленно. Схема, описанная ниже, работает при регулируемом напряжении 4,7 В и обеспечивает достаточный ток для медленной зарядки мобильных телефонов. Напряжение на выходе согласовывается транзистором Т1. В то время как выходное напряжение контролируется стабилитроном ZD, а полярность выхода, на который подается питание, защищена D1.
USB-разъем «А» должен быть подключен к передней части цепи. Чтобы упростить идентификацию полярности, подключите контакт 1 к проводу красного цвета, а провод черного цвета соедините с контактом 4. Теперь соедините выход схемы с соответствующим контактом зарядного устройства, чтобы подключить его к своим мобильным телефонам. После того, как все части схемы соберутся вместе, вставьте вилку USB в розетку и с помощью мультиметра измерьте выходную мощность схемы. Если вы получили правильный выход и если полярность подключена правильно, подключите к нему свой мобильный телефон.
Через несколько дней вы получите легко доступный маркер с мультизарядным устройством, просто купите его и легко заряжайте свой мобильный телефон, когда вы в поезде или автобусе, так как каждый теперь носит с собой ноутбук или блокнот.
Примечание: Необходимо соблюдать крайнюю осторожность, чтобы полярность была подключена правильно. Неправильное подключение может привести к повреждению аккумулятора вашего мобильного телефона.
Для изготовления мобильного USB-зарядного устройства необходим USB-кабель, и кабель должен иметь как минимум одну вилку с полосой сзади около 5 см, иметь внешнюю прокладку и защиту от «открытого» конца USB-кабеля. В целом USB-кабели состоят из четырех кабелей красного цвета, а также черного и зеленого (вместе с протестующими). Поскольку зеленый и белый провода используются для передачи данных, в этом проводе нет необходимости, поэтому эти провода можно обрезать (здесь нам нужно обратить внимание, чтобы провода были внутри их прокладки и не были обнажены).
Обычно провод черного цвета является отрицательным, а провод красного цвета — положительным. 5V — это напряжение, которое мы получаем от порта USB. И ток более 500 мА не может подаваться на устройство, которое подключено к порту USB. Подсоедините шнур питания с USB-разъемом, проверьте правильность полярности.
Зарядное устройство для сотового телефона или мобильного телефона постоянного тока — это устройство, которое заряжает мобильный телефон от доступного источника питания постоянного тока. Устройство преобразует нерегулируемый источник постоянного тока в постоянный ток и постоянное выходное напряжение, что становится безопасным для зарядки любого мобильного телефона.
В этой статье мы узнаем, как создавать схемы зарядных устройств для мобильных телефонов с постоянным током, используя 6 уникальных концепций. В первой концептуальной концепции используется IC 7805, во второй концепции используется один BJT, в третьей идее используется IC M2575, в четвертом методе мы пробуем LM338 IC, 5-я схема показывает, как заряжать несколько мобильных телефонов от одного источника, в то время как последний или шестой метод показывает нам, как использовать ШИМ для реализации эффективной зарядки мобильного телефона.
Предупреждение: хотя все концепции проверены и технически правильны, автор не несет никакой ответственности за результаты, пожалуйста, делайте это на свой страх и риск.
Простая схема зарядного устройства постоянного тока для сотового телефона является одним из тех помощников сотового телефона, которым нельзя пренебрегать, потому что сотовый телефон не работает без зарядного устройства.
Обычно схема зарядного устройства постоянного тока для сотового телефона является составной частью комплекта сотового телефона, и мы используем ее вместе с нашей сетью переменного тока.
Но что произойдет, если ваш сотовый телефон перестанет заряжаться в середине пути, например, когда вы едете на машине или велосипеде по середине шоссе?
В этой статье обсуждается очень простая, но достаточно эффективная схема зарядного устройства постоянного тока для сотового телефона, которую может легко собрать дома даже неспециалист.
Хотя предлагаемая схема зарядного устройства не будет заряжать ваш мобильный телефон со скоростью, равной обычному зарядному устройству от переменного тока к постоянному, тем не менее, оно безотказно выполнит свою функцию и точно не подведет вас.
Предлагаемую схему зарядного устройства постоянного тока для мобильного телефона можно понять по следующим пунктам:
Все мы знаем общие характеристики аккумулятора мобильного телефона, это около 3,7 вольт и 800 мАч.
Это означает, что сотовому телефону потребуется около 4,5 вольт для начала процесса зарядки.
Однако литий-ионный аккумулятор, который используется в сотовых телефонах, очень чувствителен к плохому напряжению и может просто взорваться, что приведет к серьезным проблемам с жизнью и имуществом.
Имея это в виду, внутренняя схема сотового телефона имеет очень строгие размеры.
Параметры просто не допустят напряжения, которое может хоть немного выходить за диапазон, указанный в характеристиках батареи.
Использование в схеме универсальной микросхемы 7805 идеально отвечает на поставленный выше вопрос, так как зарядное напряжение на ее выходе становится идеально подходящим для зарядки аккумулятора сотового телефона.
Резистор высокой мощности, подключенный к выходу микросхемы, гарантирует, что ток, подаваемый на сотовый телефон, остается в пределах заданного диапазона, хотя в любом случае это могло бы не быть проблемой, сотовый телефон просто отказывался бы заряжаться, если бы резистор не был включен.
Вы можете использовать эту схему зарядного устройства постоянного тока для зарядки мобильного телефона в чрезвычайных ситуациях, когда нет сетевых розеток переменного тока, цепь может питаться от любого 12-вольтового свинцово-кислотного аккумулятора. аккумулятор или аналогичный источник питания постоянного тока
R1 = 5 Ом, 2 Вт,
C1, C2 = 10 мкФ/ 25 В,
D1 = 1N4007,
IC1 = 7805, установленный на радиаторе,
Батарея, любая на 12 В автомобильный аккумулятор
В приведенной выше концепции для зарядки используется микросхема 7805, которая может обеспечить максимальный ток 1 ампер.
Этого тока может быть недостаточно для зарядки смартфонов или мобильных телефонов с большей емкостью мАч в диапазоне 4000 мАч. Поскольку этим сильноточным батареям может потребоваться ток до 3 ампер для зарядки с достаточно высокой скоростью.
A 7805 может быть совершенно бесполезен для таких приложений.
Тем не менее, IC LM123 является одним из кандидатов, который может выполнить вышеуказанное требование, обеспечивая точность 5 В на выходе с хорошим током 3 ампера. Вход может быть от любого источника 12 В, такого как аккумулятор автомобиля/мотоцикла или солнечная панель. Схему простого зарядного устройства для мобильного телефона на 3 ампера можно увидеть ниже:
Как видно выше, схема зарядного устройства на 3 ампера не требует внешних компонентов для реализации процедур, при этом она чрезвычайно точна с регулированием выходного напряжения и тока и практически не разрушается благодаря множеству внутренних функций защиты.
Следующая конструкция объясняет, что зарядное устройство для сотового телефона постоянного тока с использованием одного биполярного транзистора, вероятно, является самым простым по своей форме и может быть построено очень дешево и использоваться для зарядки любого стандартного сотового телефона от Внешний источник постоянного тока 12 вольт.
Принципиальная схема иллюстрирует довольно простую конструкцию, включающую очень мало компонентов для реализации предлагаемых действий по зарядке сотового телефона.
Здесь основная активная часть представляет собой обычный силовой транзистор, который был сконфигурирован с другой активной частью, зенет-диодом, для формирования красивой небольшой цепи постоянного тока для зарядного устройства сотового телефона.
Резистор является единственным пассивным компонентом, кроме указанной выше пары активных частей, который был связан в цепи.
Таким образом, нужно использовать всего три компонента, и полноценная схема зарядного устройства для сотового телефона будет готова за считанные минуты.
Резистор действует как компонент смещения для транзистора, а также действует как «стартер» для транзистора.
Стабилитрон был включен, чтобы запретить транзистору проводить больше напряжения, чем указанное, определяемое напряжением стабилитрона.
Хотя сотовому телефону в идеале требуется всего 4 вольта для начала процесса зарядки, здесь напряжение стабилитрона, а затем и выходное напряжение зафиксировано на уровне 9V, потому что способность высвобождения тока этой схемы не очень эффективна, и, по-видимому, мощность должна падать до требуемого уровня 4 В, когда сотовый телефон подключен к выходу.
Однако ток можно уменьшить или увеличить, подходящим образом увеличив или уменьшив номинал резистора.
Если сотовый телефон «отказывается» заряжаться, можно немного увеличить значение резистора или попробовать другое более высокое значение, чтобы сотовый телефон реагировал положительно.
Пожалуйста, обратите внимание, что схема была разработана мной только на основе предположений, и схема не была проверена или подтверждена на практике.
Если вас не устраивает зарядное устройство с линейным стабилизатором, вы можете выбрать это 1 Простой импульсный регулятор напряжения с понижением напряжения на основе элемента постоянного тока Схема зарядного устройства для телефона, работающая по принципу переключаемого понижающего преобразователя, который позволяет схеме заряжать сотовый телефон с высокой эффективностью.
В одном из моих предыдущих постов мы узнали об универсальном стабилизаторе напряжения IC LM2575 от TEXAS INSTRUMENTS.
Как видно, на схеме почти не используются какие-либо внешние компоненты для обеспечения работоспособности схемы.
Пара конденсаторов, диод Шоттки и катушка индуктивности — все, что нужно для создания этой схемы зарядного устройства для сотового телефона.
На выходе вырабатывается точное напряжение 5 вольт, которое очень подходит для зарядки сотового телефона.
Входное напряжение имеет широкий диапазон, прямо от 7В до 60В, можно применить любой уровень, который дает требуемые 5 вольт на выходе.
Катушка индуктивности введена специально для получения импульсного выходного сигнала на частоте около 52 кГц.
Половина энергии катушки индуктивности используется обратно для зарядки сотового телефона, гарантируя, что микросхема остается включенной только в течение половины периода цикла зарядки.
Это обеспечивает охлаждение микросхемы и ее эффективную работу даже без использования радиатора.
Обеспечивает энергосбережение, а также эффективную работу всего устройства по назначению.
Входной сигнал может быть получен от любого источника постоянного тока, такого как автомобильный аккумулятор.
Предоставлено и исходная схема: ti.com/lit/ds/symlink/lm2575.pdf
Недавний запрос от одного из моих подписчиков г-на Раджи Гилсе (по электронной почте) мне разработать схему двойного зарядного устройства постоянного тока для мобильных телефонов, которая может облегчить одновременную зарядку многих мобильных телефонов, давайте научимся делать схему.
Я уже объяснял пару цепей зарядки мобильных телефонов с постоянным током, однако все они предназначены для зарядки одного мобильного телефона. Для зарядки более чем одного сотового телефона от внешнего источника постоянного тока, такого как автомобильный аккумулятор, требуется сложная схема.
Уважаемый господин. Пожалуйста, скажите мне, какие изменения я должен сделать, чтобы заряжать два мобильных телефона одновременно от вашей «ЦЕПИ ЗАРЯДНОГО УСТРОЙСТВА ДЛЯ СОТОВОГО ТЕЛЕФОНА НА АККУМУЛЯТОРНОЙ БАТАРЕЕ 12 В» (от Bright Hub). Я использую схему за последние 8 месяцев, все в порядке. Пожалуйста, опубликуйте эту статью в своем новом блоге.
Уважаемый сэр, я так много раз пытался опубликовать этот комментарий в вашем блоге в «простой схеме зарядного устройства постоянного тока для сотового телефона», но тщетно. Пожалуйста, ответьте здесь~ Сэр, я использовал еще один резистор 10 Ом мощностью 2 Вт параллельно существующему, так как у меня нет резистора большей мощности. Это работает нормально. Большое спасибо, у меня есть одно сомнение, ранее в ярком хабе в той же статье вы говорили использовать резистор 10 Ом, а здесь 5 Ом, который подходит?
У меня есть еще один вопрос из этой статьи; Пожалуйста, помогите мне, могу ли я использовать три кремниевых диода 1N4007 вместо одного кремниевого диода 1N5408? Моя цель — разрешить ток 3А только в одном направлении.
Но у меня нет диода на 3А т.е. 1N5408. Поскольку 1N4007 имеет емкость 1 ампер, можно использовать три 1N4007 параллельно и аналогично для 5А пять 1N4007 параллельно, потому что у меня есть номер 1N4007
rajagilse
Привет, Раджагилсе! Используйте следующую схему двойного зарядного устройства постоянного тока для мобильного телефона, приведенную ниже: будет заряжать сотовый телефон быстрее, чем 10 Ом, и так далее. Я проверю проблему с комментированием в своем блоге… однако другие комментарии приходят нормально, как обычно! Давайте посмотрим. Спасибо и С уважением.
Схема двойного зарядного устройства постоянного тока для сотового телефона была успешно опробована и построена г-ном Аджаем Дуссой на печатной плате, разработанной в домашних условиях.
Следующие изображения макета печатной платы и прототипа были отправлены г-ном Аджаем. .
Следующая схема может использоваться для зарядки до 5 сотовых телефонов одновременно. В схеме используется универсальная микросхема LM338 для получения необходимой мощности. Вход выбран на 6 В, но может достигать 24 В. От этой цепи также можно заряжать один сотовый телефон.
Схема была запрошена мистером Рамом.
Любое желаемое количество мобильных телефонов можно заряжать с помощью параллельного подключения IC 7805, как показано на следующем рисунке. Поскольку все микросхемы установлены на одном радиаторе, тепло распределяется между ними равномерно, обеспечивая равномерную зарядку всех подключенных мобильных устройств.
Здесь 5 интегральных схем используются для зарядки сотовых телефонов среднего размера, можно добавить большее количество микросхем для размещения большего числа мобильных телефонов в зарядном массиве.
Эту схему может легко сделать дома любой школьник и использовать для демонстрации на научной выставке. Схема представляет собой простое зарядное устройство для сотового телефона, которое может работать в сочетании с любым источником постоянного тока, от аккумулятора автомобиля или мотоцикла или от любого обычного адаптера постоянного тока на 12 В переменного тока.
В настоящее время мы обнаруживаем, что большинство транспортных средств имеют встроенные зарядные устройства для мобильных телефонов, что, безусловно, очень удобно для путешественников, которые в основном остаются на улице, путешествуя в своем автомобиле.
Предлагаемая схема зарядного устройства для сотового телефона так же хороша, как и обычные зарядные устройства, которые устанавливаются в автомобилях и мотоциклах.
Кроме того, схема может быть легко интегрирована в собственное транспортное средство, если эта функция изначально недоступна в транспортном средстве.
В качестве альтернативы можно подумать о производстве настоящего устройства и продаже его на рынке в качестве автомобильного зарядного устройства для сотового телефона и заработать немного денег.
Мобильные телефоны, как мы все знаем, по своей природе являются очень сложными устройствами, и когда дело доходит до зарядки сотовых телефонов, параметры, несомненно, также должны соответствовать очень высоким стандартам.
Зарядные устройства переменного/постоянного тока для сотовых телефонов, которые поставляются с сотовыми телефонами, основаны на SMPS и имеют очень хорошие выходные характеристики, поэтому они так эффективно заряжают мобильный телефон.
Однако, если мы попытаемся сделать свою версию, она может вообще выйти из строя, и сотовые телефоны могут просто не реагировать на ток и отображать на экране «не заряжается».
Аккумулятор сотового телефона нельзя просто зарядить, подав 4 вольта постоянного тока, если ток не подобран оптимально, зарядка не начнется.
Использование ИС стабилизатора напряжения для создания зарядного устройства постоянного тока, которое я обсуждал в одной из своих предыдущих статей, является хорошим подходом, но ИС имеет тенденцию нагреваться во время зарядки аккумулятора сотового телефона и, следовательно, требует адекватного теплоотвода, чтобы оставаться прохладным и работоспособным.
Это делает устройство немного более громоздким и, кроме того, значительное количество энергии теряется в виде тепла, поэтому конструкцию нельзя считать очень эффективной.
Настоящая схема зарядного устройства постоянного тока для сотового телефона с ШИМ-управлением является выдающейся в своем отношении, потому что использование импульсов ШИМ помогает поддерживать выходной сигнал, очень подходящий для схемы сотового телефона, а также концепция не предполагает нагрева выходного устройства, что делает вся схема действительно эффективна.
Глядя на схему, мы обнаруживаем, что снова нам на помощь приходит рабочая лошадка IC 555, которая выполняет важную функцию генерации необходимых импульсов ШИМ.
