Распиновки Нивы Шевроле. Схемы проводов

3 года назад

Просмотров: 6524 просмотров

Относительно бюджетная модель отечественного производства чрезвычайно распространена среди автомобилистов стран СНГ благодаря невысокой стоимости и достаточной проходимости кроссовера. Легкий внедорожник выделяется среди аналогов благодаря сочетанию эксплуатационных качеств и минимальной цены.

Отдельной темой для разговора является надежность машины. Электронные узлы и агрегаты машины нередко выходят из строя по причине недостаточной надежности электронных узлов. Обстоятельство порождает среди автолюбителей вопросы по типу, как выглядит распиновка Нива Шевроле и каким образом можно починить ее конструкцию.

Составляющие электропроводки

Стандартная схема проводки Нива Шевроле разбита на несколько участков для лучшей ремонтопригодности и простоты обслуживания.

• Передняя часть – комплект кабелей соединяет все оборудование, расположенное в подкапотном пространстве авто.
• Салонная часть – узел дополнительно разбит на независимые зоны, что позволяет запитывать разные группы оборудования без риска повредить или перегрузить основные элементы.
• Отсек приборной панели – пучок кабелей объединяет магистрали от всех датчиков, сенсоров и индикаторов.
• Кормовой узел – пучок отвечает за напряжение и контроль оборудованием, расположенным в кормовой стороне автомобиля.

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

• 1/6 – блок передней правой/левой фары;
• 2 – узел сочленения стартера машины;
• 3 – подача напряжения для тягового стартера;
• 4 – клеммы подводки аккумуляторной батареи;
• 5 – генераторный модуль запитки электроцепи;
• 7/15 – узлы совмещения противотуманных фар головной оптики;
• 8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
• 9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
• 10 – контактный штепсель лампы освещения подкапотного пространства;
• 12 – штатный датчик измерения остатка уровня тормозной жидкости;
• 13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
• 14 – обозначение стандартного клаксона;
• 16/17 – вводы штепселей к приборной доске.

Схема проводов Шевроле Нива, часть ЭСУД

• 1 – пины свечей зажигания;
• 2 – контактная группа драйверов форсунок;
• 3 – блок зажигания;
• 4 – контроллер управления;
• 5 – главное защитное реле ДВС;
• 6 – площадка расположения плавких вставок;
• 7 – предохранитель главного реле;
• 8/9 – защитные схемы правого и левого головных вентиляторов радиатора охлаждения;
• 10 – защитный элемент управляющего предохранителя главного топливного насоса;
• 11 – предохранитель цепи контроллера;
• 12 – вторичный защитный элемент вентилятора главного радиатора с правой стороны;
• 13 – вспомогательный предохранитель вышеуказанной цепи;
• 14 – плавкая вставка цепи контроля топливного насоса;
• 15 – вентилятор главного радиатора, расположенного с левой стороны;
• 16 – стандартный датчик концентрации кислорода во впускном коллекторе;
• 17 – стоковый выход измерителя канала детонации;
• 18 – вывод ДПКВ;
• 19 – контроль клапаном продувки адсорбера;
• 20 – выход группы ДМРВ;
• 21 – привод регулятора холостого хода;
• 22/23 – задействование мотора левого/правого вентилятора основной системы охлаждения мотора;
• 24 – вспомогательный резистор;
• 25 – контроль прибора ДПДЗ;
• 26 – выход от сенсора температуры антифриза;
• 27 – указатель состояния вышеописанного датчика;
• 28 – штатный модуль измерения давления смазки в картерном отсеке силовой установки;
• А/В – клеммные колодки аккумуляторной батареи;
• С – вход «мамы» подключения к приборной панели;
• G1/G2 – заземляющие выходы участка проводки.

Электросхема Нива ответственная за оборудование, встроенного в передние двери

Далее представлена общая расшифровка электрооборудования дверей автомобиля Шевроле Нива, произведенных после 2009 года. Представленность основана на том, что обе стороны практически идентичны:

• 1/10 – концевые выключатели положения дверей;
• 2/11 – привод редукторов электро стеклоподъемника;
• 3/12 – штепсели приводов управления регуляторами положения зеркал заднего вида;
• 4/13 – редукторы блокировки дверных замков;
• 5/14 – стандартные клеммные колодки выводов динамиков штатного акустического модуля;
• 6/15 – приводы выключателей стеклоподъемников.

Электросхема NIVA ответственная за питание оборудования, встроенного в задние двери

Здесь все оборудование также находится зеркально. Элементы и проводки полностью дублируют противоположную строну:

• 1/2 – выходы для кормового жгута кабелей;
• 3/6 – клеммная колодка запитки мотора редуктора блокировки дверей;
• 4/5 – концевые выключатели положения дверей.

Электросхема Нива ответственная за оборудование, встроенного в дверь грузового отсека

• 1 – выход контактной группы заднего пучка магистралей;
• 2 – концевой переключатель положения двери;
• 3 – редуктор блокировки центрального замка;
• 4 – напряжение для электромотора стеклоомывателя тыльного ветрового стекла;
• 5 – штепсель дополнительного тормозного знака;
• 6 – подогрев кормового ветрового стекла;
• 7 – контроллер очистителя кормового стекла;
• 8 – реле вышеуказанного элемента.

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Электросхема ВАЗ Нива, часть ответственная за питание головной оптики

• 1 – устройство основного освещения;
• 2 – монтажный короб предохранителей;
• 3 – регулятор переключения света фар головной оптики;
• 4 – часть выключения зажигания;
• 5 – выключатели головного освещения;
• 6 – обозначение в комбинации приборов участка ответственного за включение дальнего света;
• К4/5 – защитные реле включения дальнего и ближнего режима головной оптики;
• А – клеммные выводы, идущие к источнику питания цепи.

Распиновка контактов монтажного блока предохранителей Нива Шевроле

Авто поставляется на рынок с несколькими разновидностями монтажных блоков. Точная разновидность устройства зависит от комплектации транспорта и его года выпуска. Дальнейшее описание приведено на примере Bosch M,1,5,4:

• 1 – система зажигания цилиндров;
• 2 – пустой;
• 3 – контакт присоединения топливного насоса;
• 4 – шаговый двигатель;
• 5 – свободен;
• 6 – присоединение главного предохранителя охлаждения силовой установки;
• 7 – входящий импульс от МРВ;
• 8 – пуст;
• 9 – штатный спидометр;
• 10 – не занят;
• 11 – датчик детонации;
• 12 – подача напряжения для сенсоров;
• 13 – L-line;
• 14 – масса на кузов от форсунок;
• 15 – управление приводами форсунок для 1-4 цилиндра;
• 16/17 – не используются;
• 18 – питание устройств от 12 вольт;
• 19 – общий кабель массы электроприборов;
• 20 – подача зажигания на 2 и 3 цилиндры;
• 21 – клемма шагового мотора;
• 22 – лампа проверки двигателя;
• 23 – пуст;
• 24 – масса шагового мотора;
• 25 – выход реле системы кондиционирования воздуха;
• 26/29 – шаговая силовая установка;
• 27 – напряжение на клемму №15 замка зажигания;
• 28 – пуст;
• 30 – масса сенсоров управления мотором;
• 31/32 – не применяются;
• 33 – контроль настроек драйверов форсунок цилиндров №2/3;
• 34-36 – пусты;
• 37 – устройство запитки главного реле;
• 38-40 – не задействованы;
• 41 – подача запроса модуля кондиционирования воздуха внутри салона;
• 42 – пустой;
• 43 – контрольный сигнал тахометра;
• 44 – подача сигнала от потенциометра;
• 45 – ДТОЖ;
• 46 – контроль главного реле;
• 47 – устройство подтверждения допуска к программированию ЭБУ;
• 48 – низкий уровень импульса от ДПКВ;
• 49 – противоположное значение;
• 50-52 – пустые;
• 53 – получение импульса от ДПДЗ;
• 54 – детальрасхода топлива;
• 55 – K-line.

Электрическая схема Нива – обособленный участок генератора

• 1 – основной аккумулятор;
• 2 – корпус генератора;
• 3 – «папа» подключения индикации аккумуляторной батареи;
• 4 – монтажный коробок предохранителей;
• 5 – устройство выключения зажигания.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Что делать в случае поломки

При обнаружении серьезных проблем производитель рекомендует немедленно загнать машину на ремонт. Эксплуатация машины с неисправной электрической частью может стать причиной серьезных дефектов или возникновения аварийных ситуаций на дороге. Также при езде со сломанными осветителями или габаритами сотрудники ГАИ могут выписать штраф или предупреждение.

Итог

Электросхема Нива Шевроле отличается от проводок аналогичных моделей благодаря своей простоте и легкости ремонта. В устройстве нет высоко сложных агрегатов и деталей, которые проблематично заменить. Благодаря примитивности конструкции, пользователь может самостоятельно починить машину, без привлечения сторонних специалистов.

Вам также может понравиться

Chevrolet Niva | Двери | Шевроле Нива

Открытие снаружи

Откройте замок двери и, потянув вверх наружную ручку двери, откройте дверь (рис. 1–2).

Открытие изнутри

У автомобилей с не полностью убирающимися кнопками блокировки можно отпирать все двери поднятием кнопок блокировки.

На автомобилях с полностью убирающимися кнопками блокировки потяните до упора за внутреннюю ручку двери.

Защелки безопасности для детей

В конструкции задних боковых дверей предусмотрено дополнительное устройство для обеспечения безопасности детей (рис. 1–3).

Для включения защелки откройте заднюю дверь и переместите  защелку вниз (положение А). Внутренняя ручка замка двери теперь заблокирована – дверь можно открыть только снаружи. При этом кнопка блокировки замка этой двери должна быть поднята.

Для выключения защелки безопасности откройте заднюю дверь и переместите  защелку вверх (положение В). Теперь дверь опять можно открыть изнутри. При этом кнопка блокировки замка должна быть поднята.

Обогреваемые цилиндры замка передних дверей

Обогрев цилиндров замка в передних дверях включается коротким приподниманием ручки двери.

Обогрев можно включить при температуре наружного воздуха ниже 5 °С. Время обогрева устанавливается автоматически и зависит от температуры воздуха. Максимальное время обогрева – примерно 50 с.

По истечении времени обогрева следующий цикл обогрева начинается при повторном включении коротким приподниманием ручки двери.

Замок багажника

Замок багажника можно открывать и закрывать центральной блокировкой. Кроме того, можно запирать замок багажника и на длительное время.

Если ключ удерживается в вертикальном положении цилиндра замка, замок багажника отключается от системы центрального замка и закрывается на длительное время (рис. 1–4).

После поворота цилиндра замка в горизонтальное положение замок багажника подключается к системе центрального замка.

Для открытия замка багажника при горизонтальном положении цилиндра замка нажмите на цилиндр замка и откройте багажник.

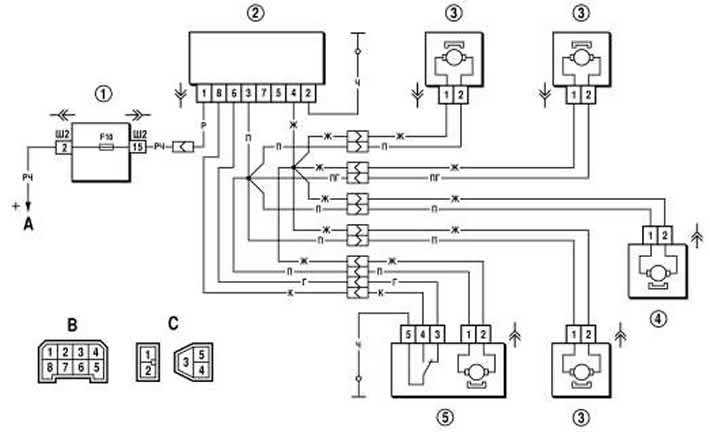

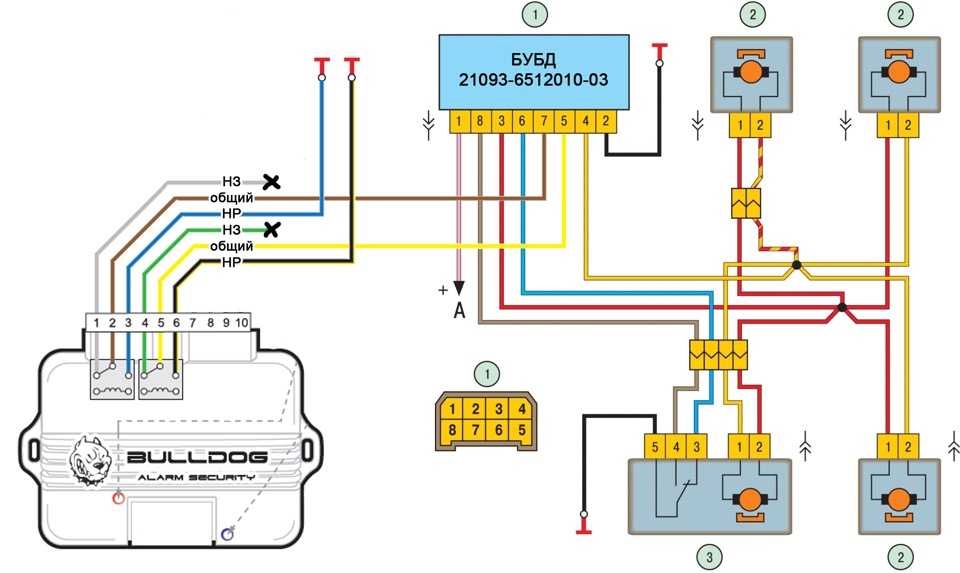

Центральный замок

При отпирании или запирании замков передних дверей или багажного отделения благодаря системе центральной блокировки одновременно отпираются или запираются замки всех дверей, крышка топливного бака и замок крышки багажного отделения (в зависимости от его положения).

Система центральной блокировки оборудована самостраховкой: после того как автомобиль заперт снаружи, сразу же срабатывают внутренние кнопки блокировки замков дверей. Таким образом уменьшается вероятность проникновения в салон посторонних лиц.

Системой центральной блокировки можно управлять и снаружи как ключом, так и при помощи дистанционного радиоуправления.

Центральная блокировка замков предлагает в дополнение к центральному замку следующие функции:

– не закрываются только двери водителя, переднего пассажира или багажник;

– закрытие и открытие изнутри осуществляются переключателем центральной блокировки, расположенным на двери водителя.

Открытие автомобиля снаружи

Поверните ключ один раз до упора в замке двери водителя, переднего пассажира или багажника. При этом открывается только соответствующий замок. Остальные замки остаются закрытыми. После закрытия крышки багажника его замок закроется автоматически через 5 с.

Для открытия всех замков автомобиля поверните ключ два раза до упора в замке двери водителя, переднего пассажира или багажника.

Открытие/ закрытие автомобиля изнутри

Для закрытия автомобиля нажимают на нижнюю половину выключателя центральной блокировки – все замки закрываются.

Для открытия автомобиля нажимают на верхнюю половину выключателя центральной блокировки – все замки открываются.

Инфракрасное дистанционное управление

Инфракрасное дистанционное управление позволяет приводить в действие центральный замок и схему предупредительной сигнализации.

Инфракрасный радиопередатчик с батареями размещен в ручке ключа замков автомобиля. Датчики приемника инфракрасного дистанционного управления расположены в верхней части центральных стоек.

На рис. 1–6 представлена зона действия приемника инфракрасного дистанционного управления (с двух сторон автомобиля).

Максимальная дальность действия зависит от различных факторов и составляет 2–4 м. Дальность действия уменьшается при разрядке батарей и загрязнении датчиков приемника.

Открытие и закрытие автомобиля

Направьте ключ на датчик приемника инфракрасного дистанционного управления и нажмите на кнопку. При этом замки откроются системой центральной блокировки и сигнализация отключится или замки закроются системой центральной блокировки и сигнализация включится.

При закрывании автомобиля с открытыми окнами и люком держите кнопку нажатой до тех пор, пока не закроются окна и люк. При более раннем отпускании кнопки закрытие окон и люка прекращается.

Замена батарей в ключе

Переместите крышку на головке ключа (рис. 1–7) в направлении стрелки и снимите ее.

Замените батареи и установите крышку на головку ключа до четкой ее фиксации. Расположение полюсов для установки батарей указано на контейнере для батарей.

Предупредительная сигнализация

Предупредительная система сигнализации существенно затрудняет проникновение в автомобиль и его угон. При злонамеренном проникновении в автомобиль включаются звуковые и световые сигналы тревоги.

У автомобиля, поставленного на сигнализацию, защищены: моторный отсек, багажное отделение, двери, радиоприемник, салон.

Систему предупредительной сигнализации приводят в рабочее состояние автоматически при блокировании одной из передних дверей или крышки багажника (задней двери). Для этого следует повернуть один раз ключ в направлении запирания.

Систему предупредительной сигнализации можно включить также при закрывании замков автомобиля при помощи дистанционного пульта.

Через 30 с после закрытия замков система предупредительной сигнализации вступает в действие.

Если все двери, багажник и капот закрыты, при включении системы предупредительной сигнализации слышен один короткий звуковой сигнал.

Если звукового сигнала нет, проверьте и закройте двери и багажник.

После включения системы предупредительной сигнализации проверьте положение кнопок внутренней блокировки замков дверей.

Светодиод

После включения системы предупредительной сигнализации светодиод (рис. 1–8), расположенный в выключателе заднего противотуманного света, мигает 30 с в быстром темпе, затем начинает мигать в медленном темпе. Это свидетельствует о нормальной работе системы предупредительной сигнализации.

Если через 30 с светодиод горит постоянно, салон автомобиля не контролируется сигнализацией.

Деактивация контроля салона автомобиля

Контроль можно активировать следующим образом:

– откройте дверь водителя или переднего пассажира;

– закройте рукой переднюю часть датчика до тех пор, пока светодиод не вспыхнет примерно на 3 с;

– закройте автомобиль.
