Стереофонические наушники (головные телефоны) – это мобильное звуковоспроизводящее устройство, предназначенное для индивидуального прослушивания музыки и речи.
Наушники по конструктивному исполнению бывают:
В подавляющем числе наушников звуковой сигнал на телефоны и микрофон подается через провода, перетирание которых и является основной причиной поломки. Такие неисправности наушников при желании несложно устранить своими руками, о чем и пойдет речь в статье.
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.

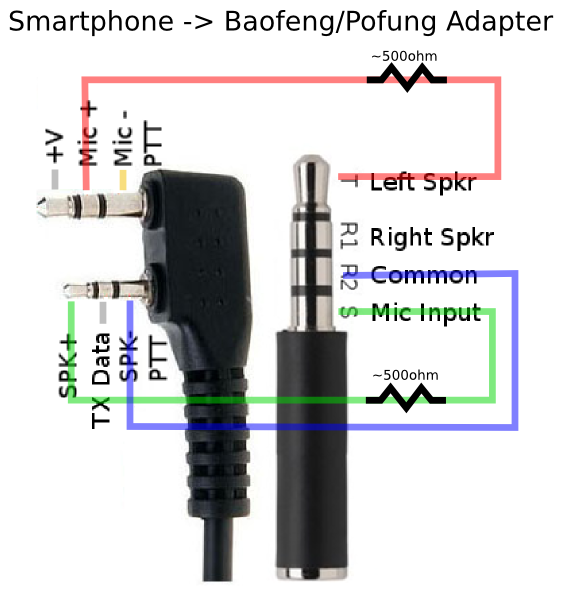

До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно.
Но полярность подключения динамиков нужно тоже соблюдать.
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.
До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток.
Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.
При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.
Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.
При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно
Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.
Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями.
Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.
При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.
Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.
Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.
В шнуре, отходящем от штекера, уложено несколько проводов разного цвета.
В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.
Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.
Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.
В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.
Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.
Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода.
В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.
В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.
Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.
После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.
Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте.
Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.
Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.
Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.
Звуковой сигнал на наушники блютуз передается по эфиру. В связи с этим разъем для подключения наушников к источнику сигнала отсутствует. Поэтому прозвонить целостность проводов шнура с помощью мультиметра невозможно.
Отличительной особенностью этой модели наушников является наличие на их задней крышке постоянных магнитов, позволяющих скреплять телефоны. Но на технологию ремонта это не влияет, зато удобно в эксплуатации.
Как правило, оба телефона одновременно отказывают редко, обычно начинает барахлить один из них.
Вскрывать блок управления сложнее, поэтому поиск неисправности нужно начинать с наушника, который перестал работать.
Обычно наушник состоит из двух частей, соединенных между собой за счет силы трения. Для разборки наушника нужно лезвие ножа ввести в зазор между половинками корпуса и его провернуть.
После вскрытия наушника сразу стала очевидна причина его поломки. Общий проводник медного цвета был в обрыве.
Шнур был протянут в корпус и обрезан по линии входа его в наушник. Часто в наушниках шнур перетирается именно в месте входа, поэтому, чтобы исключить возможную поломку в ближайшее время, шнур и был обрезан в этом месте.
Изоляция шнура была оплавлена с помощью паяльника по окружности и снята. Тут надо не перестараться, чтобы не оплавить капроновую нить внутри проводников мишура.
Провода покрыты слоем лака, который разрушается при нагреве. Хорошо залуживаются припоем провода при использовании в качестве флюса таблетки аспирина. Осталось, соблюдая полярность, припаять проводники к телефону.
Обжатые шнур скобки из латуни были очень жесткие, и разогнуть их было трудно. Дополнительно, они фиксировали шнур только в направлении выхода из наушника, но позволяли шнуру входить в него. В результате провод внутри и переломился. Для исключения этого шнур был зафиксирован с помощью капли термоклея. При затягивании шнура в отверстие наушников, термоклей сожмется и жестко зафиксирует его.
Заодно был перепаян шнур и у второго наушника. Если провод перетерся в одном, то в ближайшее время перетрется и во втором. На фото обрезки шнура, оставшиеся после ремонта.
Ремонт наушников своими руками закончен и теперь они прослужат еще дольше, чем проработали до ремонта, ведь устранен конструктивный недостаток, в результате которого наушники и вышли из строя.
У проводных накладных стереонаушников типа гарнитура обычно провода в шнуре перетираются в месте входа в телефон.
Принес мне знакомый наушники, которые вы видите на фотографии, как раз с такой неисправностью.
Он самостоятельно ремонтировал наушники, спаивая припоем оборванные провода, но они опять рвались. Такой способ ремонт приводит только к кратковременной работе наушников.
Для качественного ремонта необходимо отрезать перетершийся шнур, разобрать наушник и запаять провода непосредственно к излучателю звука.
Начинать разборку наушника надо со снятия амбушюры. Для этого нужно оттянуть ее за край пальцами, и подцепив лезвием плоской отвертки вывести из зацепления с телефоном.
После снятия амбушюры стали видны четыре фиксатора-защелки. Иногда крышка телефона крепится на винтах.
Для снятия крышки нужно по очереди, надавливая плоской отверткой на защелки в направлении центра, отжать их.
После обрезки перетертого участка шнура столкнулся с тем, что он был намертво вплавлен в защищающую его от резкого изгиба эластичную трубку. Пришлось провода удалять из трубки с помощью сверла. После прочистки трубка была надета на шнур.
Далее очень аккуратно, чтобы не повредить жилки проводов, ножом срезается изоляция.
Паяльник тут не поможет, так как проводники практически вплавлены в изоляцию, и сдвинуть ее с проводов было невозможно.
После освобождения от полихлорвиниловой изоляции концы проводников надо залудить с помощью паяльника и флюса. На фотографии показан шнур, подготовленный для распайки в наушнике.
Для того, чтобы не запутаться с маркировкой, заблаговременно неисправные провода не отпаивались, а в момент пайки новых, старый отпаивался и на его место припаивался такого же цвета.
Провода, идущие к динамику вскрытого наушника, припаивались непосредственно к его выводам. Идущие ко второму наушнику и микрофону были соединены с помощью пайки проводов друг с другом. Для изоляции использовалась уже стоявшая бумажная лента, покрытая липким слоем.
На фотографии показаны самостоятельно отремонтированные наушники CHP 510, которые, надеюсь, прослужат еще не один год
Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.
Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту.
Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.
Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала.
Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления – один винт и термоклей. Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен винт М3.
Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка. Таким же способом был отремонтирован и второй узел.
Толщина пластмассы узла позволила применить винт с конической головкой, которая была вплавлена в просверленное отверстие с помощью паяльника.
При желании головку винта можно покрыть черным лаком.
Как видно на фотографии, внешний вид наушников не изменился. Возможность регулировки длины оголовья сохранилась. Теперь наушники надежно закреплены к оголовью, и можно приступать к ремонту шнура.
Через джек наушники мультиметром не прозванивались, поэтому пришлось телефоны разбирать. Разборка начинается со снятия с телефонов амбушюр.
Для этого надо взяться за край амбушюры и оттянуть ее рукой. Далее поддеть амбушюру с помощью отвертки и аккуратно по кругу вывести из зацепления с корпусом наушника.
Чтобы разобрать наушник достаточно открутить три винта и крышка снимется. Но один из винтов вращался, но не вывинчивается.
Оказалось, что одна из резьбовых стоек отломалась. Пришлось с помощью термоклея вместо нее установить металлическую стойку с внутренней резьбой.
На проводе наушников установлен блок регулятора громкости и выключения микрофона. Чтобы определить с помощью мультиметра, в каком месте провода в обрыве, пришлось блок разобрать.
Для этого достаточно было вывинтить два самореза.
Прозвонка мультиметром показала, что динамики в наушниках исправны и имели сопротивление 31 Ом. А провода в шнуре имели обрыв как на участке джек — регулятор громкости, так и от регулятора громкости к наушникам. Пришлось отрезать по участку шнура, как у наушника, так и с двух сторон регулятора громкости и перепаять провода.
Ограничение перемещения на вытяжку шнура в корпусе наушника было сделано с помощью завязки его в узел. Это плохой вариант, так как шнур имеет возможность перемещаться внутрь и вращаться, в результате провода могут оборваться.
Поэтому шнур был закреплен с помощью термоклея. Сначала клей был нанесен на шнур, который пока клей не затвердел, был втянут во втулку. Затем шнур термоклеем был зафиксирован на крышке наушника.
Осталось припаять провода в соответствии цветовой маркировкой, скрутить половинки наушника и надеть амбушюру.
Настал черед ремонта блока регулировки звука и отключения микрофона.
В данной модели наушников для вскрытия блока достаточно было отвинтить два винта.
Шнуры в блоке фиксировались с помощью пластмассовых втулок, которые со шнура снять не получилось. Поэтому втулки были разрезаны вдоль ножом.
Далее были обрезаны участки шнура и с помощью паяльника оплавлением снята изоляция. Стоит заметить что, провода, через которые подавался звуковой сигнал на наушники, и микрофона были, для снижения взаимного влияния, изолированы друг от друга.
Для фиксации втулки на шнуре, на него была нанесена капля термоклея, можно и нанести клей момент. Но термоклей быстрее застывает.
Далее, пока термоклей не затвердел, втулка была сдвинута на термоклей и сжата с помощью обвязки витком нитки.
Осталось припаять провода к контактным дорожкам печатной платы и собрать узел регулировки. Чтобы было удобно паять, плату прижал плоскогубцами. Заодно был смазан машинным маслом и регулятор громкости.
Ремонт своими руками наушников Genius с микрофоном закончен.
Проверка показала их исправную работу. Теперь гарнитура при аккуратном обращении прослужат еще много лет.
Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.
Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.
В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.
Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.
Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы.
Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.
Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.
Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.
Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.
Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.
Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.
Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.
Беспроводные наушники, благодаря отсутствию шнура ломаются редко. Обычно перестают работать, если разрядились батарейки или аккумуляторы. Еще бывает, окисляются контакты батареек, в таком случае их надо промыть спиртом, можно и водкой.
Если включатель на наушнике стал нестабильно работать, то его нужно промыть, капнув вовнутрь каплю спирта и многократно включить и выключить. Если не поможет, то придется заменить исправным.
Если при регулировке громкости появляются хрипы или звук прерывается, то тоже сначала капнуть в его внутренность каплю спирта и после многократных поворотов колесика капнуть машинного масла.
Содержание
Звуковой сигнал на гарнитуру bluetooth передается по эфиру.
По этой причине разъем для подключения гарнитуры к источнику сигнала отсутствует. Поэтому с помощью мультиметра невозможно проверить целостность кабельных проводов.
Отличительной особенностью данной модели наушников является наличие постоянных магнитов на их задней крышке, позволяющих фиксировать телефоны. Но это не влияет на технологию ремонта, а удобно в эксплуатации.
Как правило, оба телефона редко выходят из строя одновременно, как правило, один из них начинает выходить из строя. Открыть блок управления сложнее, поэтому поиск и устранение неисправностей следует начинать с гарнитуры, которая перестала работать.
Обычно гарнитура состоит из двух частей, которые соединены между собой трением. Чтобы разобрать гарнитуру, вставьте лезвие ножа в пространство между половинками корпуса и переверните его.
После открытия гарнитуры сразу же стала очевидна причина отказа. Обычный проводник медного цвета был сломан.
Кабель был вытянут в корпус и вырезан по линии входа в наушники.
Часто в наушниках кабель отрезают точно в точке входа, поэтому, чтобы исключить возможный перерыв в ближайшем будущем, кабель отрезали именно в этой точке.
Изоляцию кабеля расплавили паяльником по периметру и удалили. Здесь необходимо не переусердствовать, чтобы не расплавить капроновые провода внутри мишуры.
Провода покрыты слоем краски, которая ломается при нагревании. Хорошо припаяйте провода при использовании таблетки аспирина в качестве флюса. Остается, соблюдая полярность, припаивать провода к телефону.
Латунные кронштейны, обжимные с кабелем, были очень жесткими и трудно сгибались. Они также зафиксировали кабель только в направлении выхода из наушника, но позволили кабелю войти в наушник. В результате, кабель внутри и сломан. Чтобы устранить это, кабель был закреплен каплей термического клея. Когда кабель вытягивается в отверстие гарнитуры, термоклей сжимает и надежно фиксирует его.
В то же время, проволока второго наушника была перепаяна.
Если проволока изношена в одной, то вскоре она будет изношена в другой. На снимке показаны обрезки шнуров, оставшиеся после ремонта.
Ремонт наушников закончен, и теперь они будут служить еще дольше, чем до ремонта, потому что дефект конструкции, где наушники были выключены, исправлен.
Проводные за ухом стерео наушники обычно имеют изношенные провода в шнуре, где они входят в телефон.
Мой друг принес мне наушники, которые вы видите на фотографии, с такой неисправностью. Он сам ремонтировал наушники, паяя разорванные провода, но они снова сломались. Такой способ ремонта приводит только к кратковременной работе наушников.
Хороший ремонт требует перерезания изношенного кабеля, разборки гарнитуры и пайки проводов непосредственно к звуковому передатчику.
Вам следует начать разборку гарнитуры, сняв амбушюр. Для этого нужно потянуть его пальцами, а лезвием плоской отвертки вытащить его из гнезда телефона.
После снятия ушной раковины стали видны четыре фиксатора. Иногда крышка телефона закрепляется винтами.
Чтобы снять крышку, надавите плоской отверткой на фиксаторы по очереди по направлению к центру и оттолкните их.
После вырезания изношенной части струны, я обнаружил, что она была навсегда сплавлена в эластичную трубу, которая защищала ее от резкого изгиба. Необходимо было извлечь проволоку из трубы с помощью бурового долота. После очистки трубка была помещена на шнур.
Затем, очень осторожно, чтобы не повредить провода, перережьте изоляцию ножом. Паяльник здесь не помогает, так как проводники практически расплавляются в изоляции, и их невозможно было сдвинуть с проводов.
После снятия ПВХ-изоляции концы провода необходимо обжечь паяльником и флюсом. На фотографии показана проволока, подготовленная для пайки в гарнитуре.
Чтобы избежать путаницы с маркировкой, плохие провода не пустили сначала, но при пайке новых проводов, старый провод пустовали, а на его месте припаивали провода того же цвета.
Провода, идущие к открытому динамику наушника были припаяны непосредственно к его булавкам. Провода, идущие к второму наушнику и микрофону, были соединены между собой пайкой. Для изоляции использовалась бумажная клейкая лента, покрытая уже имеющимся слоем клея.
На фото изображены отремонтированные мной наушники CHP 510 и, надеюсь, они прослужат еще много лет.
В настоящее время очень популярны проводные наушники-вкладыши. Низкая цена, небольшие размеры и приемлемое качество звука делают их незаменимыми для использования в наушниках мобильных устройств.
Потому что наушники используются на ходу, провода постоянно сгибаются, а затем изнашиваются через некоторое время, как правило, на входе телефона, редко на разъеме.
Место разрыва провода, как правило, очевидно, звук в одном из телефонов начинает исчезать время от времени, когда провод перемещается. В этом случае, и без приборов, становится ясно, где происходит износ провода.
В этой гарнитуре провод на входе одного из телефонов изнашивается. Чтобы починить его, нужно открыть кейс. Для этого нужно вставить лезвие ножа в пространство между половинками корпуса и слегка повернуть его, чтобы разделить половинки.
Обычно половинки телефона крепятся друг к другу плотным прилеганием, благодаря канавке на одном конце и выступающему плечу на другом, поэтому они плавно разъединяются.
После разборки телефона было видно, что одна из пар проводов была разорвана, во втором проводе также была разорвана часть проводов. Учитывая, что проволока на входе в наушник также изношена, необходимо удалить всю непригодную для использования часть.
Таким образом, провода были отпущены от телефона, кабель был перерезан на пару дюймов и провода были лишены изоляции. Затем монтажный кронштейн был снят и закреплен обжимными клещами на кабеле в новом положении. Положение было выбрано исходя из того, что при протягивании кабеля паяные проводники будут плохо тянуть.
Осталось олово и припой, соблюдая полярность, провода к передатчику для наушников. Плоскогубцы использовались как третья рука. Ручки плоскогубцев были снабжены аптечной резинкой, которая обеспечивала легкий зажим телефона.
Остается только собрать половинки вместе и протестировать гарнитуру в действии. Во время ремонта я также перепаял провода второй гарнитуры, так как в ближайшем будущем они выйдут из строя.
В кабеле, идущем от вилки, расположено несколько проводов разного цвета. В качественных кабелях используется мишура, в которой тонкие провода оплетаются капроновой или льняной проволокой, что повышает механическую прочность при растяжении и изгибе проволоки.
Для проводов с цветовой маркировкой не существует международного стандарта. Поэтому производители припаивают провода к выводам разъемов в соответствии со своей внутренней документацией.
Но из практики можно сделать вывод, что обычная проволока GND окрашивается не всеми производителями и имеет цвет меди, покрытой изоляционной краской.
Вам понадобятся основные инструменты и расходные материалы для восстановления работоспособности наушников. Их набор зависит от способа ремонта: с помощью паяльника и без паяльника.
Перед установкой приборов убедитесь, что мембрана берушей не загораживается. Если в сетке виден мусор, разберите затычку для ушей, очистите и промойте сетку спиртом и соберите на место.
Беспроводные наушники Apple AirPods
Для моделей пылесосов удалите резиновые подушечки и почистите сетку зубной щеткой или зубочисткой. Если звук потерян, искажен, обратите внимание на мембрану. Если он скомкался — выпрямите его, если он сломан — отнесите дорогостоящее устройство в сервисный центр, его нельзя отремонтировать самостоятельно. Дешевые модели с поврежденной мембраной легче выбрасывать.
Более надежным является ремонт наушников, если 1 сторона наушников не работает или оба динамика неисправны, с паяльником.
Ремонт заключается в замене монолитного разъема на такой же, вырезанный из другого устройства (старой гарнитуры, динамиков, адаптера), или разборный — приобретенный в ближайшем магазине с электронными компонентами и радиоприемниками.
Тебе понадобится:
Руководство подходит к любому из следующих брендов: Hoco, JBL, Panasonic, Samsung, Sennheiser.
Чтобы сделать (отремонтировать) гарнитуру с проблемным гнездом, выполните следующие действия:
Если один из них покрыт лаком, и лак плохо оторвется, используйте зажигалку, но не перегревайте кабель.
В случае повреждения кабеля рядом с гарнитурой или использования штекера от другого устройства:
Существует множество вариантов (читайте материал о пинаутах наушников):
Если вы в первый раз не все поняли правильно (разное количество проводов на наушниках и вилке, нестандартная окраска), намотайте провода один за другим и проверьте их на практике. Используй тестер.
Обычно зеленый кабель ведет к левому каналу, красный или синий кабель к правому каналу, желтый, золотой, медный кабель к земле, и полосатый медный кабель к второму общему каналу. Нет единого стандарта, каждый производитель свободен в дизайне цвета кабеля.
Менее часто колонки ломаются или выходят из строя — их нужно заменить — нужно будет разобрать неисправный наушник(и) и перепаять излучатели, сохраняя при этом полярность. С пылесосами, каплями и наушниками это проблематично без опыта работы с паяльником — вам нужна точность и аккуратная регулировка.
Чтобы разобрать футеровки, сдвиньте лезвие ножа между деталями корпуса и вытяните их в сторону. Если это не сработает немедленно, нагрейте прибор — детали корпуса могут быть склеены клеем, и повышенная температура смягчит полимер.
Осторожно отсоедините детали, они соединены короткими проводами. Если они порваны, припаяйте их снова.
Проверьте место ввода кабеля в корпус — он подвержен износу, желательно подрезать кабель ниже и припаять его к колонке, чтобы избежать немедленного выхода из строя.
Если динамики работают, закрепите точку входа каплей горячего клея, чтобы не нарушить положение припоя.
Рассмотрим, как отремонтировать наушники, когда кабель сломан без паяльника: замените его на термоусадочную трубку или ленту. Решение является временным, и внешний вид устройства после ремонта будет некрасивым.
Если вы слишком ленивы, чтобы бежать в магазин тепловой трубы, используйте клейкую ленту или клейкую ленту, как здесь.
Если ваши наушники сломаны, первое, что нужно искать, это соединение между штекером и кабелем. Часто причина отказа находится в этом месте. Частый изгиб приводит к обрыву кабельных проводов, поэтому сигнал не доходит до одного или обоих «ушей» гаджета.. Микрофон тоже может не работать.
Довольно легко обнаружить поломку. Попробуйте согнуть провод в предполагаемой точке разлома в разных направлениях, пока устройство включено. Если появляется звук или вы слышите треск, это означает, что один из проводов разорван. Что делать, если проблема обнаружена на кабеле?
Чтобы отремонтировать гарнитуру, выполните следующие действия
Для облегчения этого рекомендуется использовать зажигалку, чтобы слегка воспламенить кончики проводов. Кроме того, кончики лака можно чистить обычным ножом.
Процедура замены штекера одинакова для всех типов наушников, таких как: наушники Beats By Dr, Sennheiser (Senheiser) HD 215, Razer Kraken (Kraken) Pro, а также, для наушников Steelseries Siberia v2, Audio-technica ATH-ES7 и Defender.
Более крупные гаджеты, такие как наушники Philips или компьютерные гарнитуры Sven, отличаются от вставных гаджетов только размером динамика (мембраны в более мелких гаджетах). Трудности могут возникнуть при попытке добраться до колонки, чтобы припаять проводные контакты.
Способ открывания наушников варьируется от производителя к производителю.
Это могут быть защелки, которые трудно обнаружить, или винты, спрятанные под мягкими амбушюрами. Например, мы часто задаемся вопросом, как разобрать наушники Sennheiser HD203?
Это просто.
При ремонте гарнитуры Steelseries Siberia накладки удерживаются на месте с помощью клея. Их можно удалить, аккуратно поджав отверткой, после чего можно открыть застежку. В некоторых моделях вместо винтов используются защелки, которые можно сломать при сильном нажатии. Если они разобьются, вам придется приклеить чашки гаджета, после чего они станут несокрушимыми.
С гарнитурой Razer Kraken подушечки не склеиваются и легко снимаются.
После их отсоединения крепежи располагаются под приклеенной бумагой.
В наушниках Audio-Technica M30 или ES7 они также надеваются на ободок чашки гаджета. Наушники-филлипсы не исключение.
Кстати, наушники Audio-Technica ES7 имеют петли для поворота чашек. Поэтому, если вы разбираете гаджет во время ремонта, вам нужно быть осторожным.
Гарнитура Philips SHD 8600 избавляет вас от всех неудобств, связанных с заменой штекера и кабеля, поскольку она является представителем беспроводных устройств.
Если из наушников исходит ненормальный звук, мембрана может быть деформирована. Чтобы решить эту проблему, необходимо выполнить следующие шаги:
После этого звук должен вернуться в нормальное состояние.
Если после вскрытия обнаруживается, что мембрана полностью или частично вырвана из корпуса динамика, лучше всего снять ее со следа. Конечно, ты можешь попробовать приклеить его снова. Но главная трудность заключается в том, что это должно быть сделано абсолютно прямо. Иначе посторонний шум никуда не денется.
Если мембрана полностью или частично порвана, лучше всего заменить наушники.
Если вы не хотите заменять всю гарнитуру, вы можете установить новые динамики. Для этого тебе нужно:
Лучше всего нанести «Момент» клей на стык между корпусом и динамиком. Так будет лучше. Это также предотвращает появление необычных шумов. Новые колонки можно приобрести в магазинах электрических запчастей, а также заказать на AliExpress.
Другая распространенная проблема с ушными париками — засорение канала.
Он довольно узкий, поэтому часто засоряется пылью или ушной серной пылью. Их удаляют тонкой иглой. Зубочистка не работает, потому что трудно попасть в канал.

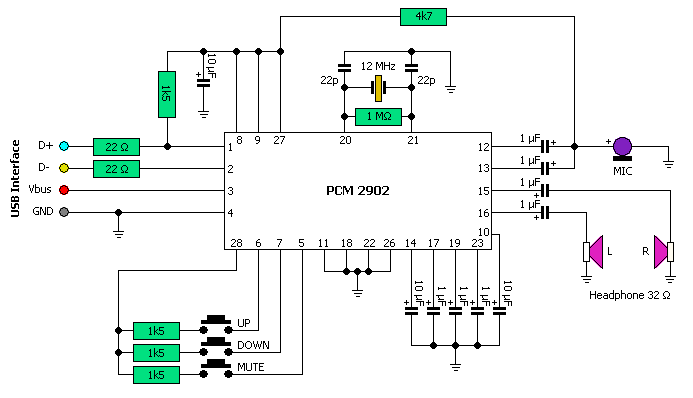

В этой статье мы узнаем, как работают беспроводные Bluetooth-наушники. Здесь также мы увидим блок-схему наушников Bluetooth, которая поможет нам быстро понять принцип работы. На рынке доступны различные типы беспроводных наушников в зависимости от используемых ими технологий, таких как FM, WiFi и Bluetooth. Кроме того, помните, что есть два типа сигналов, которые можно использовать для передачи звука: инфракрасное излучение (ИК) и радиочастота (РЧ). Эти устройства в основном использовали радиочастотные сигналы для беспроводной связи и передачи данных.
Во всяком случае, технология Bluetooth является очень распространенной и наиболее используемой технологией. И это очень доступно для беспроводных аудиоустройств. По этой причине вы увидите, что большинство беспроводных аудиоустройств используются и построены с использованием технологии Bluetooth.
Здесь вы можете увидеть блок-схему наушников или гарнитур Bluetooth, где показаны все внутренние секции, схемы и детали.
Внутренние детали
Всю систему можно разделить на четыре основные части:
Каждая секция имеет различные важные компоненты и схемы. Например, в разделе управления питанием вы увидите порт micro USB, схему зарядки, аккумулятор, кнопку питания и другие дополнительные компоненты для разных моделей.
Модуль Bluetooth представляет собой компактную схему на печатной плате, на которой доступны все схемы передатчика, приемника, преобразователя, процессора и усилителя. Как правило, кварцевый генератор и флэш-память также размещаются на одной плате. Здесь мы показали разные места, чтобы легко понять их функцию.
Цепи микрофона, переключателей и антенны обеспечивают вход для модуля Bluetooth.
Динамик и светодиодный индикатор состояния являются устройствами вывода.
Теперь давайте разберемся с принципом их работы.
Система управления питанием
Внутренняя схема наушников Bluetooth работает с напряжением 3,7 В постоянного тока. Итак, батарея на 3,7 В. Как правило, используется литий-ионный аккумулятор или суперконденсатор. Суперконденсатор обеспечивает сверхбыструю зарядку. Так можно заряжать наши наушники очень быстро.
Порт micro USB используется для подключения наушников к зарядному устройству. Как правило, он предназначен для зарядки с помощью мобильного зарядного устройства. Мы знаем, что мобильное зарядное устройство обеспечивает выходное напряжение 5 В. Но наушники работают от 3,7В. Таким образом, используется схема зарядного устройства (преобразователь постоянного тока), которая преобразует эти 5 В постоянного тока в 3,7 В постоянного тока.
Аккумулятор обеспечивает питание всех внутренних цепей и компонентов.
Кнопка питания используется на выходной стороне батареи, поэтому мы можем включить или выключить наушники в любое время.
Модуль Bluetooth и остальные компоненты
Модуль Bluetooth является основной частью наушников. Когда мы воспроизводим песню через мобильный телефон, модуль Bluetooth получает аудиосигнал в виде радиосигнала с помощью схемы антенны и приемника. Получив сигнал, он преобразует и усиливает сигнал перед отправкой на динамик.
Когда мы использовали наушники для связи. Модуль Bluetooth принимает сигнал с микрофона. После получения он обрабатывает, кодирует, усиливает и, наконец, преобразует сигнал в радиочастотный сигнал для передачи через антенну.
Так как это устройство обработки, ему нужен колебательный сигнал для выполнения всех инструкций и операций. Вот почему используется кварцевый генератор.
Там видно, что используется флэш-память. Он в основном используется для хранения основных программ, инструкций, предварительно загруженных данных и т.
д. Он предоставляет данные процессору во время выполнения программы. В настоящее время мы можем видеть состояние наушников в наших смартфонах, например, имя устройства, состояние батареи и т. Д. Это возможно для этой флэш-памяти. Модуль Bluetooth сохраняет данные в этой флэш-памяти и передает их подключенному устройству.
В наушниках Bluetooth используются очень маленькие динамики, которые помогают нам слышать песни или преобразования. Он также имеет несколько светодиодов с разными цветами в качестве индикатора состояния. Например, при низком уровне заряда батареи он будет отображаться КРАСНЫМ, а при полной зарядке — зеленым. Синяя индикация показывает возможность подключения, если устройство подключено или нет. Как правило, в основном используются синие и красные индикаторы.
Читайте также:
Благодарим Вас за посещение сайта. продолжайте посещать для получения дополнительных обновлений.
| Каталог Техническое описание | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
Схема платы питанияLCD Реферат: Схема жесткого диска Samsung ИЧ5-М СХЕМА ОСНОВНОЙ ПЛАТЫ Принципиальная схема жесткого диска Схема последовательности питания Схематическая схема Samsung Схема зарядного устройства ddr Схема | Оригинал | 47ent схема платы питания жк схема жесткого диска самсунг ИЧ5-М СХЕМА ГЛАВНОЙ ПЛАТЫ схема жесткого диска схематическая диаграмма последовательность мощности принципиальная схема самсунг схема зарядного устройства схема ddr | |
принципиальная схемаS Реферат: 911p «Схемы схем» samsung 943 схема | Оригинал | ||
Схема платы питанияLCD Реферат: ИЧ5-М схема жк samsung схема схема samsung ddr схема датчик переменного тока samsung hdd схема схема зарядного устройства samsung dmb ddr схема | Оригинал | ||
СХЕМА Плата VGA Аннотация: схема телевизора samsung схема основной платы телевизора схема samsung схема телевизора схема телевизора samsung | Оригинал | ||
САМСУНГ 834 Резюме: b527 EXF-0023-05 samsung конфиденциальный SHORT13 SAMSUNG 840 samsung 822 схема | Оригинал | ||
схемаСамсунг Резюме: нет абстрактного текста | Оригинал | ||
| Схема клавиатуры и тачпада Реферат: схема сенсорной панели, схема платы модема, принципиальные схемы, схема платы питания ЖК-дисплея, схема RB5C478 RJ11, 4-контактный разъем для печатной платы, резистор 4,7 кОм K935U BA41-00037A | Оригинал | S630/S670
W48S87-72HTR
схема клавиатуры и тачпада
схема тачпада
схема платы модема
Схематические диаграммы
схема платы питания жк
RB5C478
RJ11 4-контактный разъем для печатной платы
резистор 4. 7кОм
К935У
БА41-00037А | |
Принципиальные схемы Реферат: SHEET30 Samsung P40 samsung 943 «Схематические диаграммы» принципиальная схема основной платы | Оригинал | ||
схематические символы Реферат: Навигатор проекта ispLEVER с использованием иерархии в VHDL Design схема интерфейса lpc | Оригинал | ||
2008 — КОД VHDL К ШИННОМУ ИНТЕРФЕЙСУ LPC Аннотация: схематические символы FD1S3IX LCMXO256C TQFP100 простой проект vhdl | Оригинал | ||
схемаСамсунг Резюме: нет абстрактного текста | Оригинал | ||
самсунг Резюме: нет абстрактного текста | Оригинал | ||
| Схема карты PCI Реферат: Схема карты памяти ПК s850 Схема s820 Схема s820 | Оригинал | S820/S850 схема pci-карты с850 схема памяти пк карты схема s820 с820 | |
6143 Аннотация: схема телефонного интерфейса схема входа spdif схематическая схема аудиоустройства схема монитора электронная схема WM8350 Eh21 | Оригинал | 6143-EV1-REV3 WM8350 6143 схема телефонного интерфейса вход spdif схематический принципиальная схема звукового устройства схема монитора электронная схема Эх21 | |
2005 — Полный отчет по проекту счетчика объектов Abstract: решетчатая логика Полный отчет о проекте по счетчику объектов с использованием семисегментного дисплея LC4256V Руководство по проектированию ABEL Руководство по проектированию ABEL-HDL Справочное руководство по ABEL-HDL | Оригинал | ||
принципиальная схема samsung led Резюме: схема платы питания Samsung p28 Samsung 546 lcd СХЕМА Схема платы VGA ЖК-схема платы контроллера ЖК-дисплея samsung Схема samsung samsung hdd схемы samsung lcd северный мост | Оригинал | ||
схема Реферат: принципиальная схема электронная Д-10 Д-12 Д-16 Д-18 конструкция LXD9784 | Оригинал | LXD9784 схематический схемы электронная схема Д-10 Д-12 Д-16 Д-18 дизайн | |
Поворотные переключатели Реферат: Ползунковые переключатели EG1201 EG1201A EG1205 EG1205A EG1206 EG1206A EG1271 EG1271A | Оригинал | 500 В постоянного тока EG4319 EG4319A Поворотные переключатели Ползунковые переключатели EG1201 ЭГ1201А ЭГ1205 ЭГ1205А ЭГ1206 ЭГ1206А EG1271 EG1271A | |
2008 — WM8741 Реферат: WM8741-6060-DS28-EV2-REV1 wolfson microelectronics wm8741 схема WM8741-6060-DS28EV2-REV1 DS28 Eh21 | Оригинал | WM8741-6060-DS28-EV2-REV1 WM8741 WM8741-6060-DS28-EV2-REVдля WM8741 WM8741-6060-DS28-EV2-REV1 Вольфсон микроэлектроника wm8741 схематический WM8741-6060-DS28EV2-REV1 ДС28 Эх21 | |
Недоступно Резюме: нет абстрактного текста | Оригинал | ЭГ1206А ЭГ1206 EG4319EG4319A | |
2009 — 6220-EV1-REV1 Аннотация: WM8993 принципиальная схема аудиоустройства Eh21 6220e | Оригинал | 6220-EV1-REV1 WM8993 2009 год 6220-EV1-REV1 WM8993 принципиальная схема звукового устройства Эх21 6220е | |
Поворотные переключатели Реферат: eg1271a «Кнопочные переключатели» TACT SWITCH техническое описание EG1206 EG1206A EG1271 EG2201 EG2201A EG2201B | Оригинал | ЭГ1206А ЭГ1206 EG4319 EG4319A Поворотные переключатели например1271а «кулисные переключатели» ТАКТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ ЭГ1206 ЭГ1206А EG1271 EG2201 ЭГ2201А EG2201B | |
1997 — Недоступно Резюме: нет абстрактного текста | Оригинал | ЭПЕ6087А ЭПЕ6165С ЭПЕ6173С ЭПЕ6046С ЭПЕ6062С ЭПЕ6065С ЭПЕ6141С ЭПЕ6172АС ЭПЕ6174 EPE6177 | |
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
