В загородных домах и квартирах можно установить недорогие домофоны, которые обеспечат контроль входов в подъезд или помещения.
В связи с доступностью домашнего видеонаблюдения и контроля доступа, возникает необходимость решить, как подключить трубку домофона с соблюдением технических тонкостей и мер безопасности. Чтобы максимально использовать возможности системы, нужно вникнуть в основные технические характеристики, понять устройство и работу такого оборудования. Для этого, прежде всего, следует уяснить, что такие приспособления обеспечивают передачу аудио- и видеосигнала, гарантируют блокирование входных замков.
Наибольшей известностью пользуются аппараты Vizit, Falcon Eye, Commax. В многоквартирном доме установкой подобного оборудования занимаются централизовано с привлечением компаний, которые знают, как подключить домофон в квартире, и предоставляют такие услуги на платной основе. Эти же специалисты и занимаются техническим обслуживанием систем. Но если планируется сэкономить и обойтись без обращения к установщикам, то нужно получить представление о комплекте домофонной аппаратуры, в том числе назначении и функциональности следующих элементов:.
Желающим понять, как самостоятельно подключить домофон, следует знать, что такая система запитывается от напряжения 12 или 24 В. При этом можно выбрать варианты с передачей только аудио- или еще и видеосигнала.
Для загородных домов и многоэтажек производители предлагают домофоны цифрового и координатно-матричного типа. Каждый из этих вариантов примерно сходен по принципу установки, но различается конструктивно и функционально. В цифровых системах передача сигнала осуществляется через двухпроводные линии и контроллеры , которые определяют, как подключить трубку домофона в квартире. Отдельные сопряжения по квартирам создают с помощью джамперов через передачу сигнала на микросхемы трубок.
Координатно-матричные устройства проще конструктивно, что повышает отказоустойчивость и надежность всей системы. Исходная информация обрабатывается модулятором, а затем с выбранной квартирой создается соединение LIN , и через электромагнитное реле подается соответствующий сигнал. При установке цифровых и координатно-матричных систем требуется соблюдение мер безопасности , которые аналогичны в обоих случаях:.
На этапе подготовки и до того, как подключить домофон, выбирают подходящую по характеристикам проводку с длиной до 25 — 50 м и более и толщиной жилы до 1,5 мм. Устанавливать цифровые и координатно-матричные домофоны нужно с подключением к электросети, снабженной автоматами 16 А или предохранителями 10 А , а также устройством защитного отключения 30 мА.
Трансформаторы подключают к переговорному устройству и в сеть, а трубку через силовой кабель включают в обычную розетку. Для безопасной работы потребуется и скрытая прокладка электропроводки , поэтому перед тем как подключить трубку домофона самостоятельно, по заранее разработанной схеме нужно закрепить гофрированные трубы. Подключение домофона включает установку уличной панели, которую нужно расположить на высоте не менее мм от основания.
На дверях или стене закрепляют накладки для крепления основных компонентов или делают штробы под встраиваемые модули. Затем устанавливают и фиксируют само оборудование , подключают электропроводку.
Подключение домофона в квартире выглядит следующим образом:.
Высота установки внутри помещений составляет не менее полутора метра от пола. Трансформатор лучше разместить в труднодоступном и защищенном от влаги месте и подключить через предохранитель.
Схема монтажа видеооборудования аналогична работам по установке обычной аппаратуры. Некоторые особенности касаются только монтажа видеокамеры, на которую не должны быть направлены солнечные лучи или яркий свет. Понадобится и защита от вибраций , действий вандалов или механических повреждений от любых других внешних воздействий.
Самостоятельно смонтировать домофонную систему вполне возможно, если обладать хотя бы базовыми навыками и умениями работать с электропроводкой и таким оборудованием. Не помешают предварительные консультации опытных специалистов и работа под постоянным контролем мастера, который занимается такими работами профессионально. Главная Бытовая техника Как подключить Самостоятельное подключение домофона: описание и схема.
Самостоятельное подключение домофона: описание и схема В загородных домах и квартирах можно установить недорогие домофоны, которые обеспечат контроль входов в подъезд или помещения. Красников Николай. Как подключить люстру: трехрожковый, пятирожковый светильник. Правила установки люстры на натяжной потолок своими руками.
Как установить посудомоечную машину в готовую кухню.
Пароль Файлы Справка Все разделы прочитаны. Буду благодарен тому, кто объяснит, на каких принципах работает трубка от домофона Vizit. Все, что мне известно — каждая квартирная трубка в подъезде соединена с базовым блоком своей парой проводов, на своей паре вижу 5V постоянки. В трубке ни одной микросхемы — из активных элементов пара транзисторов.
При создании схемы управления одним из условий было не вмешиваться в схему трубки домофона, но при этом полностью оставить.
Здравствуйте уважаемые читатели сайта sesaga.
Подъездный домофон — это наиболее приемлемый способ сохранить чистоту подъезда и безопасность его обитателей. Разумеется, установкой домофона чаще всего занимается специальная фирма, а рядовой житель мало разбирается в специфике подключения. В таком случае принципиальным оказывается знания подключения домофона к подъездному домофону.
Появилось желание реализовать устройство, которое может определять, что в домофон поступает вызов и открывать его. Посмотрел логику работы трубки: когда она лежит, сопротивление составляет 50 ом, на неё поступает вызывной сигнал, ток возрастает и напряжение поднимается до вольт.
Наибольшую популярность такие системы безопасности получили в многоквартирных домах, а также частных владеньях. Одним из ключевых элементов домофонной системы является трубка для домофона. С ее помощью может осуществляться поддержка дуплексной связи между владельцем квартиры и пришедшим к нему гостем, а также реализуется дистанционное управление электромеханическим замком входной двери. На сегодня существует много разных вариантов исполнения домофонных трубок.
Практически во всех многоквартирных домах сегодня для удобства и безопасности жильцов установлены аудио- или видеодомофоны. Они защищают от прохода вандалов, позволяют владельцам квартир открывать замок на подъездной двери, не выходя из комнаты. Установка домофона в подъезде начинается с выбора подходящего оборудования. Для многоквартирного дома следует монтировать многоабонентскую модель, рассчитанную на несколько сотен пользователей. Это могут быть координатные или цифровые устройства, отличающиеся по принципу подключения и соединения вызывной панели с телефонной трубкой. Монтаж домофона — это несколько ключевых и вспомогательных мероприятий, успешная реализация которых гарантирует корректную работу оборудования.
Рассказывается в картинках об устройстве трубки домофона, основных неисправностях, Принципиальная схема трубки ТКП 12М.
Welcome Guest Log In Register.
Invision Power Board v2. Бутырский Вал, д.
ВИДЕО ПО ТЕМЕ: ремонт домофона

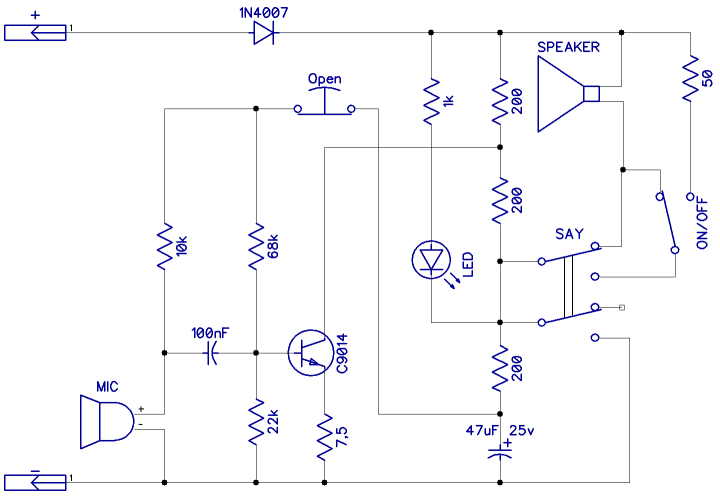

Покопавшись на форумах нашёл несколько схем, которые предназначены именно для этого. Сразу скажу, что я их не проверял. Когда трубка находится на базе, сопротивление её определяется сопротивлением динамика. Звонок проходит на динамик трубки.
Учитывая современные тенденции, мы сделали эту трубку не только красивой и органично вписывающейся в любой интерьер, но и очень удобной: благодаря выверенной форме она прекрасно лежит в руке, утяжелитель позволяет легко и надежно фиксировать её на базе, применение герконового выключателя вместо обычного контактного гарантирует высокую надежность и долговечность, отключение звукового сигнала вызова позволяет избежать неудобств от ненужных вызовов, а светодиодный индикатор своим ярким светом оповестит о вызове.
Трубка КМ-3 имеет на корпусе выключатель.
Абонентская трубка или устройство квартирное переговорное является составляющей частью домофонной системы. Оно устанавливается в каждой квартире жилого дома и позволяет вести диалог с посетителем и управлять электронным замком для открывания двери. Подключить трубку домофона самостоятельно, в случае необходимости, совсем не сложно. Достаточно только знать несколько простых правил. Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире.
Контролирующая и управляющая допуском персонала на предприятия и жильцов в их квартиры аппаратура прочно завоевала свою популярность ещё в конце прошлого века. Сегодня никого не удивишь ни электронным замком, ни видеодомофоном.
В этой статье речь пойдёт про обычную переговорно-пропускную аппаратуру, то есть про аудиодомофон, который для пользователя состоит просто из переговорной трубки, находящейся в квартире. Не секрет, что многим приходилось сталкиваться с проблемами эксплуатации таких девайсов, когда необходимо открыть дверь подъезда из квартиры либо просто ответить на вызов, а домофон не работает.
Здравствуйте уважаемые читатели сайта sesaga.ru. В первой части статьи мы разобрались, как можно своими силами устранить основные неисправности, возникающие при эксплуатации трубки домофона. Сегодня продолжим разбор неисправностей и способы их устранения. Как и в первой части, выкладываю принципиальную схему абонентской трубки ТКП 12М.
Здесь придется немного попотеть, так как причин хватает.
В первую очередь снимаете трубку, и смотрите концы «плюс» и «минус», приходящие от панели домофона, чтобы они небыли оторваны. Если концы на месте, значит, отсоединяем их и идем дальше.
Запомните! Домофонная трубка имеет полярность подключения. Поэтому, когда будете ее снимать, обязательно промаркируйте приходящие провода: «плюс» и «минус».
Открываем трубку. Для этого окручиваете винт, крепящий верхнюю крышку, вставляете конец тонкой отвертки в место, куда входит шнур, и отщелкиваете защелки в нижней части трубки. Теперь уже не составит труда руками до конца снять верхнюю крышку.
Сразу обращаем внимание, чтобы к клеммам динамика были припаяны оба провода. Со временем бывает, что из-за некачественной пайки отваливаются провода от клемм. Это вторая причина, почему вызов сбрасывается. Если провод отвалился, припаиваем его. Попутно проверяем целостность катушки динамика – это третья причина сброса вызова.
Мультиметр, или любой другой измерительный прибор ставим в режим измерения сопротивления.
Если с катушкой динамика все в порядке, то в момент прикосновения щупами к клеммам динамика Вы можете услышать щелчок, тогда как сопротивление катушки должно быть в пределах 40 – 60 Ом. В моем случае сопротивление составило 42 Ома.
Собираем трубку и пробуем ее работу. Если трубка работает, значит, Вы победили, если нет, идем дальше.
Следующим элементом, из-за которого происходит сброс вызова – это тумблер (выключатель), отвечающий за включение и отключение трубки, и на принципиальной схеме он обозначен как «SA2».
Как правило, он расположен рядом с кнопкой открывания двери. Его можно купить, но именно такой не всегда есть в продаже, поэтому его легче отремонтировать.
По бокам у тумблера есть защелки, которыми он держится за панель. Тонкой отверткой давите на защелку, одновременно выдавливая эту сторону тумблера, но так, чтобы он собой только вдавил защелку. Те же действия производите с противоположной стороны, и теперь можете сразу вынимать выключатель.
Для удобства ремонта тумблер можно отпаять, но тогда не забываем отметить концы, какой куда.
Берем тонкую отвертку, можно нож, и просовываем между клавишей и корпусом выключателя на глубину 3 – 4мм (левая часть фото).
Концом отвертки аккуратно выдавливаем боковую сторону клавиши наружу до появления фиксатора (выделен кружком). Теперь с противоположной стороны выключателя проделываем то же самое, и уже вынимаем всю клавишу. У Вас должно получиться как на фотографии справа. Запоминайте сразу, как все стоит.
Переворачиваем корпус выключателя, чтобы вытащить подвижный контакт.
Когда Вы посмотрите на изображение ниже, то увидите, сколько скопилось грязи на контактах и внутри тумблера. А так как напряжение и ток здесь маленькие, то этой грязи вполне достаточно, чтобы не было прохождения сигнала от панели домофона.
Берем палочку с ватой, спирт и все это дело вычищаем. Если дома не окажется спирта, воспользуйтесь водкой.
Собирается он также просто, как и разбирается.
Вдавливаете, например, левую сторону клавиши так, чтобы фиксатор только зашел в корпус. А теперь большим пальцем вдавливаете всю клавишу вниз, пока она не станет на свое штатное место.
Если возникнут проблемы при вдавливании только пальцем, помогите отверткой, отодвигая боковую часть корпуса.
После сборки обязательно пощелкайте тумблером, убедитесь, что он четко срабатывает. Вставляем его на место, собираем трубку и проверяем. Трубка заработала – Ура!
Еще один момент надо знать, это когда Вы собираете корпус трубки — причем это касается всех трубок. Провода, находящиеся внутри, укладывайте так, чтобы они не мешали работе подвижным частям.
Такой причиной является переключатель «SA3», на который давит «язычок» когда Вы кладете трубку на место. Это как раз тот переключатель, который нужно отжать, чтобы начать разговор, когда у трубки западает «язычок». Так же он может быть причиной, когда «вызов» сбрасывается.
Его можно вылечить налив спирта вовнутрь и несколько десятков раз пощелкать клавишей. Но этого хватает ненадолго. В свое время я разбирал и чистил эти переключатели, и скажу Вам, это не на долго. Из десяти случаев, семь начинали работать, но по истечении некоторого времени они опять выходили из строя. Поэтому я Вам советую заменить этот переключатель.
У него шесть ног, и поэтому для неподготовленного пользователя этот переключатель выпаять будет нелегко, но отчаиваться не надо, все когда-то делается в первый раз, и Вы не исключение.
Берем отвертку, вставляем между платой и нижней частью корпуса переключателя, например, с правой стороны. Теперь, приподнимая отверткой правую сторону, паяльником прогреваем все три ее боковые ножки.
Для этого прислоняем жало между любой боковой и центральной ножками. Как только припой расплавился, тут же переносим жало на другую крайнюю ножку, при этом центральная ножка постоянно прогревается вместе с крайними. То есть получается, что ножки переключателя греются парами, не давая припою застыть.
Так нужно делать до тех пор, пока не почувствуете, что выпаиваемая сторона чуть-чуть сдвинулась вверх.
Теперь переходим на правую сторону переключателя, и таким образом, расплавляя припой, пытаемся приподнять ее вверх. Не надо пытаться приподнимать сразу много. Делайте постепенно.
Когда переключатель будет приподнят над платой, но еще не до конца выпаян, его уже можно приподнимать пальцами. Так же плавите припой на правой стороне, приподнимая ее, затем переходите на левую, и так, пока переключатель не окажется в руках. У меня на все это уходит около минуты.
Если в отверстиях остался припой, уберите его. Вставляете переключатель, припаиваете, собираете трубку, подключаете.
В первую очередь попробуйте несколько раз повращать влево — вправо ползунок подстроечного резистора «R5». Он предназначен для регулировки баланса между динамиком и микрофоном. На изображении резистор выделен кругом.
Как правило, рабочая часть таких резисторов выполнена методом напыления графита, а сам подвижный контакт, расположенный на ползунке, из металла.
Так вот, со временем между рабочей и подвижной частями теряется электрический контакт, а вращением ползунка мы его как бы восстанавливаем. После этого обязательно возвращаем положение ползунка в первоначальное место.
Запомните! Не пытайтесь подстроечными резисторами регулировать какой-либо параметр. Поверьте, что в 99,9 % случаях, дело не в них. Вы можете покрутить его для восстановления контакта, в крайнем случае, заменить, но не более. Ищите неисправность в другом месте.
Следующим радиокомпонентом, выход из строя которого может повлиять на плохую слышимость является конденсатор С4. На фото вверху он указан стрелкой. Вообще электролитические конденсаторы – это самое слабое место в радиотехнике, так как со временем теряют свою первоначальную емкость из-за высыхания электролита.
Занимаясь ремонтом трубок домофонов, мне ни разу не пришлось менять конденсатор С4. Возможно, что техника еще новая и электролиты не успели состариться. Но все же имейте ввиду, что этот конденсатор так же влияет на слышимость в динамике.
Бывали случаи, когда все радиокомпоненты исправны, заменил все что можно, а слышимость в трубке все равно тихая. Тогда, просто тупо меняешь динамик, и звучание и слышимость становятся великолепными. Такое тоже бывает.
Если когда-нибудь придется менять электролиты, знайте, они имеют полярность выводов «+» и «-», не перепутайте их при установке. На платах эти выводы не всегда указываются, поэтому перед тем как выпаять — отметьте «плюс».
Теперь вариант когда Вас плохо слышно.
Здесь также сначала надо покрутить ползунок подстроечного резистора, если не поможет, пробуйте заменить микрофон. В 90 % случаях именно из-за микрофона идет плохая слышимость в вызывной панели домофона.
В моей практике часто попадались трубки, в которых микрофон был не до конца вставлен в свое штатное место. Достаточно было его вдавить до упора, как слышимость в панели становилась отличной. И последнее, что можно заменить, так это конденсаторы С3 или С2.
Ну вот, в принципе, по домофонным трубкам рассказал все. Теперь у Вас не должно возникнуть проблем, касающихся ремонта абонентских трубок такого плана.
Читайте мою следующую статью о подключении трубки к подъездному домофону.
Удачи!
