» » » Охранный шлейф
Давайте разберемся что такое шлейф сигнализации (ШС) и как правильно его организовать. Начнем с того, что охранный шлейф представляет собой соединительную линию (электрическую цепь), объединяющую различные датчики сигнализации (ДС) или извещатели — в контексте данной статьи это синонимы.
Кроме того, в шлейфе присутствует оконечное устройство (ОУ), которое согласует его с приемно-контрольным прибором (ПКП).
В качестве оконечного устройства могут выступать:
Что именно устанавливается в конце шлейфа зависит от конкретной модели ПКП. Стоит заметить, что в системах охранной сигнализации чаще всего используются резисторы, поэтому будем ориентироваться на этот вариант. Структурная схема шлейфа приведена на рисунке 1.
Я сразу нарисовал все возможные типы датчиков, их работу мы сейчас рассмотрим, но в реальной ситуации используется, как правило, один вариант подключения и извещатели с одинаковой тактикой формирования тревожного извещения.
Возможны и комбинации различных подключений, но они встречаются достаточно редко. Теперь давайте перейдем к рассмотрению основных типов шлейфов и принципа их действия.
Внимание! Нумерация типов шлейфов в этой статье условна. Более того, каждый производитель в понятие типа ШС может вкладывать свое толкование. Обязательно имейте это ввиду!
1. ШС с датчиками, работающими «на размыкание».
В охранной сигнализации очень часто встречающийся вариант. При срабатывании извещателя электрическая цепь разрывается, ток в шлейфе падает до нулевого значения. То же самое произойдет при отсутствии питания на извещателе. А вот в случае неисправности датчика возможны два варианта:
С первым случаем все ясно и просто — прибор сработает и неисправность таким образом заявит о себе. Второй вариант опасен тем, что обнаружить его можно только при полной проверке работоспособности датчика, которую каждый день никто не делает.
2. ШС с датчиком, работающим на «замыкание».
Отличие от первого варианта разве что в схеме подключения и в том, что при срабатывании шлейф замыкается. В охранной сигнализации используется редко, по крайней мере я с таким способом не сталкивался.
3. Использование извещателя с питанием по шлейфу.
Пусть не часто, но такие датчики используются. Если в первых двух случаях напряжение подается по отдельной линии, то здесь извещатель работает от напряжения, подаваемого на ШС приемно-контрольным прибором. В этом случае сигнал тревога формируется увеличением потребления ДС тока, что отслеживается ПКП.
При этом количество подключаемых датчиков может быть ограничено несколькими штуками. Конкретная величина для различных их типов должна указываться в паспорте охранного прибора (равно как и возможность использования такого варианта).
4. Адресный шлейф сигнализации.
Если до сих пор мы рассматривали случаи, когда осуществлялся токовый контроль ШС, то при использовании адресных извещателей информации об их состоянии передается в цифровом виде.
Соответственно информативность системы сигнализации при этом возрастает. ДС может диагностировать свое состояние и передавать его на контрольную панель.

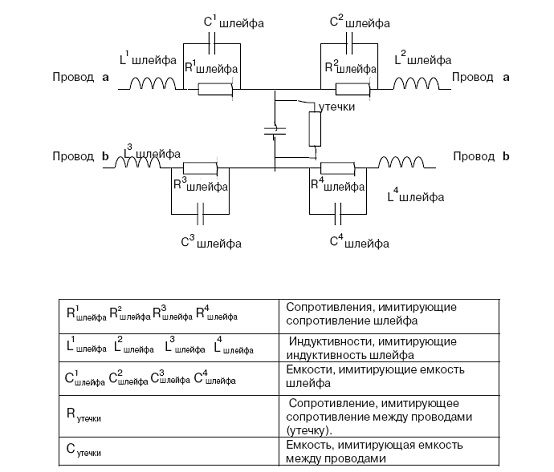

Поскольку шлейф охранной сигнализации является электрической цепью, то и характеризуется он такими электрическими параметрами как ток, напряжение и сопротивление. Причем первые два являются вторичными, а работоспособность ШС зависит от сопротивления, которое определяет три основных его состояния:
Нормальное сопротивление шлейфа должно, как правило, не превышать 1 кОм, причем без учета величины оконечного резистора.
Стоит немного пояснить принцип работы связки ПКП-ШС-ОУ.
Прибор подает на шлейф напряжение, поскольку в нормальном состоянии цепь замкнута в ней возникает электрический ток. Его значение характеризует состояние ШС. Нормальные пределы величины тока задаются оконечным устройством. Отклонение в ту или иную сторону вызывает срабатывание сигнализации.
Сопротивление самого шлейфа, а туда входят также сопротивления переходных контактов в датчиках, определяет максимально допустимые отклонения. При коротком замыкании всего или части ШС (одна из неисправностей) происходит увеличение тока потребления, а обрыв — к его исчезновению. В этом и заключается суть токового контроля.
Таким образом есть еще один критичный параметр — сопротивление утечки между проводами шлейфа, поскольку он является двухпроводной линией, или «землей» и одним из проводников. Эта характеристика указана в паспорте ПКП, но лучше будет если ее значение составит порядка 1 мОм. Хотя многие приборы работают при утечках в несколько десятков кОм.
В завершение один иногда встречающийся вопрос: какова максимальная длина шлейфа охранной сигнализации? Ответ — любая при которой обеспечиваются рассмотренные выше электрические параметры.
* * *
