В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.
Если у вас такие симптомы – советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.
Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.
Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.
В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:
д. К тому же распиновка jack 3.5 предельна проста.По количеству выходов (pin) «джеки» подразделяются на:
Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.
Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.
Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет – у вас сломался разъём. Также если слышно шипение при шевелениях штекера – это значит что скоро полностью выйдет из строя разъём.

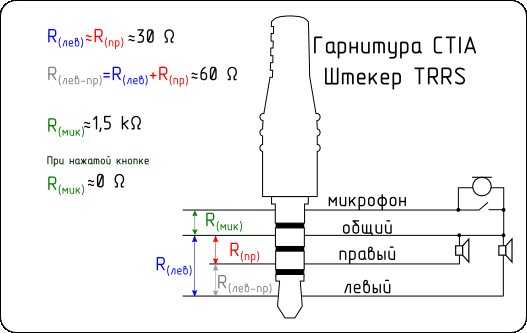

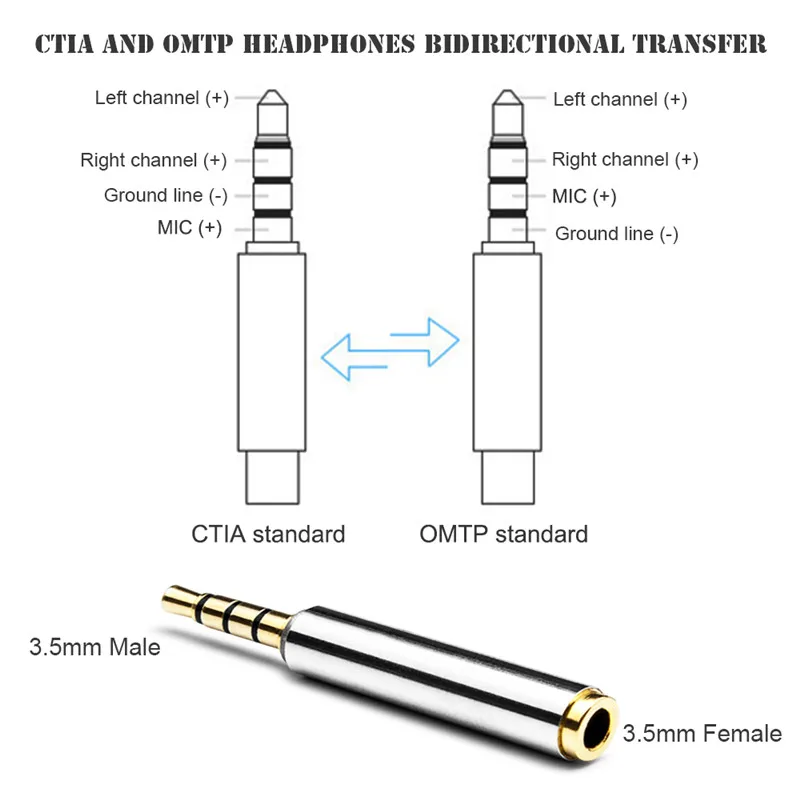

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.
Здесь есть два различных варианта.
Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной.
iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)
1 – левый
2 – правый
3 – земля
4 – микрофон
Lenovo Thinkpad Edge & X Series Notebook audio
1 – левый
2 – правый
3 – земля
4 – микрофон
Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.
1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS
Samsung i300, i330, i500, i700 handsfree / headset connector
Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others
Samsung Series 9 Notebook headset (NP900X3D-A02DE)
Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD
Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music
В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!
Нам понадобится ножик, паяльник, припой, канифоль.
Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут
Практический каждый, кто пользуется наушниками или гарнитурой, сталкивался с ситуацией, когда гаджет замолкает. Особенно обидно то, что никаких предпосылок отказа устройства вроде бы не было — вы бережно пользовались гаджетом, не роняли, не втыкали в настенные розетки. Покупать новые наушники, которые, кстати, даже китайского производства стоят не копейки? Не нужно паниковать и торопиться. Самая распространенная причина отказа подобного рода устройств — обрыв проводников в кабеле, причем происходит он чаще всего у самого разъема (штекера), где провод постоянно перегибается.
Зачем покупать новые наушники взамен практически исправных, если разъем можно просто починить? Тем более, что справиться с этой задачей сможет практически каждый, умеющий держать в руках паяльник.
Практически все используемые для подключения наушников и гарнитур штекеры (правильнее назвать их разъемами), имеют одинаковую конструкцию и различаются лишь по размерам и количеству контактов. По размерам они группируются следующим образом:
Цифры, указанные в конце каждого названия, обозначают диаметр штырька разъема в миллиметрах, а выглядят устройства так:
Слева направо: micro-Jack 2,5 мм, mini-Jack 3,5 мм, Jack 6,35
Контактов же на штырьках может быть два, три, четыре или пять, а обозначаются такие разъемы TS, TRS, TRRS и TRRRS соответственно. Первый тип — монофонический разъем. Он прост по схеме и конструкции, имеет всего два контакта и в стереотелефонах, а уж тем более в гарнитурах не используется. Разъем TRS имеет три вывода и применяется для подключения стереофонических телефонов (наушников).
TRRS и TRRRS более сложны и при их помощи подключают гарнитуры — наушники+микрофон.
Внизу изображен разъем типа TRS, выше — TRRS
Как было указано выше, штекер наушников имеет три контакта, а значит, к нему припаивается три провода. Схема подпайки стереофонических наушников к разъему будет выглядеть следующим образом:
Как припаять наушники к штекеру
С теорией все, пора приниматься за ремонт. Для этого вам понадобятся:
Прежде всего необходимо максимально точно определить место повреждения. Если перелома провода не видно визуально, можно попытаться найти перелом на ощупь. Перегните кабель у разъема — серьезный перелом вы определите пальцами. Не удалось найти повреждение? Часто бывает и такое, придется действовать исходя из логики.
Чаще всего повреждение провода происходит непосредственно у разъема, максимум пару сантиметров от него. Обрезаете разъем с одним — двумя сантиметрами кабеля обычными ножницами.
Если у вас есть новый штекер, то можете переходить сразу к пункту «Пайка и сборка». Если же в запасе ничего нет, то придется повозиться с только что обрезанным. К сожалению (естественно, к вашему, а не производителя), практически все головные телефоны, кроме профессиональных поставляются с неразборными разъемами, но это совсем не означает, что их невозможно разобрать.
Берите нож и сделайте два глубоких разреза вдоль пластикового корпуса, в который опрессован металлический контактный стержень штекера. Режьте смело и глубоко с противоположных сторон, но без фанатизма. Теперь захватите одну пластмассовую половинку пассатижами, а вторую попытайтесь удалить, поддевая ножом. Здесь не стоит торопиться. Отделив одну половину корпуса, вы легко удалите и другую. Если ничего не получается или получается частично, сделайте еще несколько продольных разрезов.
В результате пред вами предстанет примерно такая картина:
Штекер с удаленным корпусом
Теперь пора заняться кабелем. Аккуратно снимаете с него 1-2 см изоляции и обнаруживаете три, реже четыре провода разного цвета:
Трехпроводной (слева) и четырехпроводной шнуры
В обоих случаях вы имеете красный и зеленый (синий) провода — это выводы правого и левого наушника. Проводник цвета меди (он просто медный и покрыт бесцветным лаком или не покрыт вообще) — общий провод для левого и правого наушника. Если кабель четырехпроводной, то таких общих проводков будет два — отдельно для каждого из динамиков. Как спаять наушники, если у них 4 провода? В этом случае общие проводки просто скрутите, сделав из них один общий.
Цвета проводов могут быть и другими, но общий провод практически во всех конструкциях медного цвета. Разобраться же, где правый, а где левый канал можно при помощи тестера или в крайнем случае методом «тыка» — припаяв и послушав.
Теперь осталось включить паяльник и припаять штекер к наушникам. Прежде всего концы проводков нужно качественно облудить, не повредив при этом ни сами проводники, ни изоляцию. На последний пункт нужно обратить особое внимание. Дело в том, что для уменьшения толщины кабеля (особенно это касается гарнитур для мобильных устройств) проводки делаются очень тонкими, а изоляцией им служит лак, который одновременно и обозначает цвет. При неосторожной работе лак легко повредить, а это грозит банальным замыканием, которое может вывести из строя ваш гаджет, как только вы подключите к нему неряшливо отремонтированные наушники.
Итак, паяльник разогрет. Кладете на кусочек х/б ткани или дощечку проводок и, набрав на жало немного припоя и канифоли, начинаете продольными движениями с небольшим нажимом притирать паяльником кончик проводка к дощечке, постоянно его (проводок) проворачивая. От температуры лак растрескается, и оголенный проводник покроется припоем — залудится.
Обратите внимание на то, что облудить надо лишь кончики длиной 2-3 мм, остальной провод должен остаться в изоляционном лаке.
Кабель, правильно (слева) и неправильно подготовленный к пайке
Важно! Не используйте для снятия лака открытый огонь (спички, зажигалки и пр.), как советуют «специалисты». Тонкие проводки либо сгорят в пламени, либо вы отпустите медь до полной потери прочности. В любом случае огонь перекалит лак, и при сборке последний просто облетит с проводков. Результат — замыкание, окончательно нерабочие наушники и хорошие шансы сжечь выходные каскады звука в гаджете или ПК.
Теперь пайка. Зафиксируйте стержень штекера в подходящем зажиме так, чтобы он лежал горизонтально токопроводящими площадками вверх. Для этих целей можно использовать те же пассатижи или пинцет с надетым на рукоятки резиновым колечком. Подойдут и тисочки, но постарайтесь не раздавить стерженек в лепешку — он тонкостенный. Токопроводящие площадки (их 3) уже облужены, единственно, если на них остались обрывки проводков, отпаяйте их.
Имеем три провода и три контактные площадки. Какой куда паять? Разобраться в этом поможет рисунок ниже:
Схема распайки штекера на головные телефоны
Если в вашем распоряжении есть новый разъем, то, естественно, тот, который вы откусили в процессе подготовки, разбирать смысла нет. Но, скорее всего, у вас в руках штекер, контактные площадки которого выглядят несколько иначе. Как запаять наушники в этом случае? Тут вам поможет вот это фото:
Обратите внимание на контактную площадку, к которой припаяны общие провода (их 2, поскольку кабель четырехпроводный). Она выглядит как «крокодильчик» и является одновременно зажимом, предотвращающим вырывание провода при неаккуратном обращении с наушниками. После пайки уложите в нее кабель в изоляции и аккуратно обожмите пассатижами. Ну и прежде чем подпаивать провод к такому разъему, не забудьте на этот самый провод надеть корпус, который вы скрутили со штекера, добираясь до контактов. Ведь после пайки его нужно будет навернуть на место.
И еще одно замечание по этой фотографии. Вполне очевидно, что монтажник сделал слишком длинными облуженные концы и теперь перед сборкой их придется заизолировать иначе они просто замкнутся между собой. Сделать это можно при помощи обрезков изоленты. По уму, конечно, после облуживания кончики нужно было укоротить, оставив на пайку 2—3 мм. В результате у вас должно получиться что—то подобное:
Если ваш штекер разборный, то просто соберите его, навернув на контактный штырек колпачок. Вы же не забыли его на столе и перед пайкой нанизали на провод? Перед сборкой не забудьте проверить работоспособность своих наушников.Но если для ремонта использовался старый разъем, то придется мудрить, поскольку родной корпус вы разрезали.
Самый простой вариант – использовать кусочек термоусадочной трубки подходящего диаметра длиной 4-5 см: наденьте термоусадку на место пайки и прогрейте в пламени газовой зажигалки. Эстетика такого штекера будет на четверочку, зато достаточно гибкая трубка не даст проводу снова переломиться при эксплуатации наушников.
Изоляция штекера при помощи термоусадочной трубки
Если в вашем распоряжении есть термопистолет, то можете залить место пайки пластиком. После заливки, пока клей не остыл, отформуйте его мокрыми пальцами, придав нужный вид.
Вся методика ремонта, приведенная для наушников, годится и для гарнитуры. Единственное отличие – присутствие дополнительного провода, идущего к микрофону. Обычно он черного или белого цветов. Раз есть дополнительный провод, значит, и на штекере должен быть еще один контакт – четвертый:
Схема подключения гарнитуры к штекеру
Если вы имеете в своем распоряжении тестер и умеете им пользоваться, то «вычислить», какой провод куда идет, можно обыкновенной прозвонкой. При этом сопротивление каждого из наушников будет находиться в пределах 24-35 Ом, а микрофона – несколько кОм. При нажатии на кнопку ответа сопротивление микрофона должно резко падать до нескольких десятков Ом или даже до нуля.
Типовая схема гарнитуры, где:
И последнее замечание. Встречаются гарнитуры, у которых провод с микрофона и общий поменяны местами. Если ваша гарнитура после ремонта не заработала, просто поменяйте местами провода, обозначенные на рисунке выше, как 3 и 4.
Аудиоразъемы существуют уже несколько десятилетий и используются в самых разных приложениях.
Хотя они просты по своей базовой функциональности, их можно использовать в сложных системах. Чтобы лучше понять некоторые из их возможностей, мы покопаемся в «внутренностях» этих разъемов и посмотрим, что они могут предложить. Глядя на, казалось бы, простое техническое описание аудиоразъема, вы часто найдете множество схем с различными переключателями и соединениями. В этом посте мы рассмотрим, как читать эти схемы, опишем различные доступные типы переключателей и обсудим, как они реализованы в аудиоприложениях.
По своему основному определению, относящемуся к электрическим соединителям, переключатель представляет собой устройство для включения и отключения соединения в электрической цепи. Аудиоразъемы доступны без переключателей, с простыми переключателями или со сложными системами переключения. Эти переключатели часто представлены на схеме разъема, доступной в техническом описании. Ниже приведены некоторые типичные схемы, которые показывают некоторые из этих вариантов переключения.
Прежде чем мы перейдем к функции переключателя, сначала нам нужно понять, как читать схему аудиоразъема. Аудиоразъемы могут иметь от 2 до 6 и более проводников. В этом примере мы сосредоточимся на стандартном стереоразъеме с 3 проводниками. Ниже приведена схема разъема и базовая схема, включая типовые обозначения клемм. Этот конкретный пример не включает коммутаторы.
Базовый чертеж аудиоразъема и штекераПри чтении схемы представьте, что вилка вставляется слева направо, чтобы совместиться с соответствующими клеммами ответного разъема.
Пример сопряжения аудиоразъема и штекера Теперь мы добавим переключатель в положение клеммы 2 (подсказка). Переключатель слева, показанный ниже, классифицируется как нормально замкнутый, поскольку в неподключенном состоянии клемма 10 напрямую контактирует (замкнута) с клеммой 2. Обычно его называют «наконечником», поскольку переключатель расположен на терминале «наконечник».
Теперь снова мы визуализируем ответную вилку, вставляемую слева направо. Когда наконечник входит в контакт с клеммой 2, он отталкивает эту пружину от клеммы 10, делая контакт между этими клеммами «разомкнутым».
Аналогичным образом несколько переключателей могут быть установлены на разных контактах. Ниже приведен пример 4-проводниковой вилки с 3 переключателями, расположенными на наконечнике, кольцевой клемме 1 и кольцевой клемме 2.
Схема 4-проводного аудиоразъема с 3 переключателямиНесмотря на то, что он выглядит более сложным, он по-прежнему имеет ту же базовую функциональность, что и вариант с одним переключателем, за исключением наличия 2 дополнительных переключателей.
Переключатели, которые мы рассматривали до сих пор, были нормально замкнутыми. Некоторые другие функции переключения можно классифицировать как нормально разомкнутые, однополюсные на два направления (SPDT) и двухполюсные на два направления (DPDT).
Многие из этих переключателей будут изолированы от звуковых сигналов и могут использоваться для управления другими частями схемы.
Приложение определяет, сколько и какого типа коммутаторов необходимо. Если вы просто подключаете наушники к MP3-плееру для прослушивания музыки, вам не обязательно нужен аудиоразъем с переключателями. Однако, если вам нужно переключить звук между динамиками и наушниками, определить, когда штекер вставлен, использовать вставленный штекер для управления другими частями вашей схемы или использовать микшерный пульт, вы, вероятно, захотите использовать разъем. с функцией переключения. Ниже приведены некоторые концептуальные примеры, которые могут применяться к нескольким приложениям.
На первом рисунке штекер не вставлен, поэтому переключатели клемм 10 и 11 замкнуты, направляя звук на динамик. На втором рисунке вставлен штекер, который размыкает контакты 10 и 11, таким образом, звук поступает в наушники.
Аналогичным образом, эта настройка активирует функцию обнаружения, когда контакт клеммы 10 размыкается при вставке штекера.
Пример опции обнаружения при вставленной вилкеВ этом примере клеммы 4~6 электрически независимы от аудиосигналов 1~3. При этом используется переключатель SPDT, в котором клеммы 4 и 5 подключены в отключенном состоянии, а затем клеммы 5 и 6 будут подключены в подключенном состоянии. Это может быть использовано для переключения между функциями цепи «A» или «B» с вставленным штекером.
Пример переключателя SPDT, управляющего другими частями схемы независимо от звуковых сигналов Поняв, как использовать различные конфигурации переключателей в аудиоразъеме и их функции, вы сможете использовать эти устройства межсоединений в широком спектре приложений для выполнения задач различной сложности.
20 августа 2021 — 0 комментариев
Аудиоразъемы были изобретены в 19 веке для использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.
Конфигурация контактов аудиоразъема 35 мм
Номер контакта | Название контакта | Описание |
1. | Наконечник | Левый |
2. | Кольцо | справа |
3. | Кольцо | Земля |
4. | Рукав | Микрофон |
Краткое описание
В настоящее время 3,5 мм — это универсальный аудиоразъем, используемый в смартфонах, ПК и ноутбуках. Кроме того, для любителей аудиоразъем 3,5 мм является полезным компонентом для проектов, которые подключаются к разъемам для наушников. Существуют различные типы 3,5-мм аудиоразъемов с различными приложениями, такими как TS, TRS и TRRS, но наиболее распространенными в повседневной жизни являются TRS и TRRS.
Типы разъемов 3,5 мм
1. Тип TS, штыревой аудиоразъем
Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого разъемов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка штыревого аудиоразъема типа TS.
Применение: До сих пор используется в музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.
2. Штыревой аудиоразъем типа TRS
Здесь, в названии TRS, «T» означает «наконечник», «R» означает «кольцо» и «S» означает «втулка». Эти типы аудиоразъемов поддерживают стереозвук, но не поддерживают микрофон. Таким образом, с помощью этого вы можете только слушать музыку, но не можете разговаривать по звонкам. Ниже приведена распиновка штыревого аудиоразъема типа TRS.
Применение: Динамики, микрофон, клавиатуры и т.д.0070
Аудиоразъем типа TRRS имеет четыре проводника и наиболее популярен для смартфонов и планшетов. Последовательность аудиоразъемов типа TRRS: наконечник-кольцо-кольцо-втулка, и она включает в себя как стереофонические функции, так и функции микрофона. При изготовлении этих аудиоразъемов необходимо использовать ряд стандартов, таких как OMTB и CTIA.
