Аудиопорты и гнёзда материнской платы – куда и что подключать

Если вы когда-либо подключали что-либо, связанное со звуком, к вашей материнской плате, я уверен, вы видели множество аудиопортов, разбросанных по бокам вашей материнской платы.

Для чего они вообще? Зачем их так много? И это именно то, что я объясню в этой статье.

Основные аудиопорты материнской платы

Это основные три аудиопорта, которые вы найдёте практически на каждой материнской плате. Они обеспечивают все необходимые звуковые функции.

Голубой – линейный вход

Светло-голубой порт, или порт «Line-In», как его называют технически, – это порт, который вы используете, когда хотите подключить какой-либо звук к ПК.

Это означает, что всё, от CD/DVD-плееров, усилителей, микшеров, определенных инструментов, микрофонов и почти всего, что может выводить звук, может быть подключено к порту линейного входа.

Однако то, что вы можете, не означает, что вы должны.

Например, вы можете подключить микрофон к вашему линейному входу, и он, скорее всего, будет работать, но ваш линейный порт, вероятно, не будет иметь того же уровня усиления, что и реальный микрофонный вход.

Таким образом, вы, скорее всего, получите очень тихий звук при использовании порта линейного входа по сравнению с использованием порта микрофонного входа.

Зелёный лайм – линейный выход, передний динамик и наушники

Светло-зеленый порт, или порт «Line-Out», как он технически известен, – это порт, который вы используете, когда хотите получить какой-то звук из ПК.

Таким образом, к линейному выходу можно подключить всё, от наушников, динамиков и всего, что может воспроизводить звук.

В системе объёмного звучания к порту линейного выхода также следует подключать фронтальные динамики.

Розовый – микрофон

И завершает «главную тройку» розовый порт или порт «Mic-In», как его называют с технической точки зрения.

Как следует из названия, это порт, который следует использовать, когда хотите подключить какой-либо микрофон к ПК.

Всё так просто.

Звуковые порты материнской платы объёмного звучания

Это аудиопорты, которые есть на большинстве материнских плат, но некоторые материнские платы «предпочитают их не использовать».

Они обеспечивают возможности объёмного звучания, позволяя разделить звук между передней, задней и боковой частями для более полного погружения.

Оранжевый – CS-Out: центр и сабвуфер

Оранжевый порт или порт «CS-Out» – это порт, который нужно использовать, когда у вас есть выделенный сабвуфер или центральный динамик в вашей аудиосистеме, и вы хотите отправить на него изолированный сигнал центрального/басового канала, который вы получаете в объёмном звучании.

Если у вас есть какие-либо передние динамики, звуковая панель или отдельный сабвуфер, вы должны подключить их к этому порту.

Чёрный – RS-Out: тыловые динамики

Черный порт или порт «RS-Out» – это порт, который следует использовать, когда у вас есть задние динамики в вашей аудиосистеме, и вы хотите отправить на них изолированные сигналы заднего канала.

Если у вас есть какие-либо задние динамики, вы должны подключить их к этому порту.

Серый/белый – SS-Out: боковые динамики

Серо-белый порт или порт «SS-Out» – это порт, который используют, когда нужно подключить боковые динамики аудиосистемы, и отправить на них изолированные сигналы бокового канала.

Если у вас есть какие-либо боковые динамики (слева и справа от вас, а не спереди), вы должны подключить их к этому порту.

Другие аудиопорты материнской платы

Это более экзотические аудиопорты, они встречаются нечасто, потому что не так много людей используют эти порты.

Выход высокой мощности 6,35 мм

Это аудиопорт, который можно найти только на нескольких материнских платах высокого класса. По сути, это линейный выход, но он может выдавать гораздо больше мощности для работы с наушниками высокого класса.

Большинство людей с такими высококачественными наушниками обычно выбирают выделенные ЦАП и усилители, поэтому такой порт, по сути, бесполезен, но всё же довольно круто видеть его на материнской плате.

Выход S/PDIF

S/PDIF или «Sony/Philips Digital Interconnect Format» – это ещё один тип аудиопорта, который вы можете найти на материнской плате.

Он похож на порт линейного выхода, но вместо вывода аналоговых сигналов он выводит цифровые сигналы прямо с вашего ПК без их преобразования.

Он, в основном, используется для приложений домашнего кинотеатра и других аудиоприложений, где требуется высококачественная передача звука.

Порт S/PDIF может пригодиться, если у вас есть система объёмного звучания для домашнего кинотеатра с портом S/PDIF.

В этой ситуации вы можете просто соединить их одним кабелем вместо того, чтобы по отдельности подключать все ваши динамики к аналоговым портам.

Коаксиальный выход

Коаксиальный выход – это то же самое, что и порт S/PDIF, только с другим разъёмом.

Что делать, если на материнской плате нет аудиопортов с цветовой маркировкой или только один?

Если на вашей материнской плате нет цветовой кодировки и символов, показывающих, какой порт к чему подключать, лучшее, что вы можете сделать, – это заглянуть в руководство по материнской плате.

Если у вас нет физического руководства, просто введите модель материнской платы в Яндексе, и вы найдёте руководство для загрузки на веб-сайте производителя.

И если на вашей материнской плате выделен только один порт, скорее всего, это порт линейного выхода.

Это должно дать вам хорошую систему отсчета, чтобы выяснить, где находятся остальные порты, но всё же лучше посмотреть в вашем руководстве, чтобы точно определить, какой порт какой.

Часто задаваемые вопросы об аудиопортах

К какому порту(ам) подключать систему с двумя динамиками?

Если у вас есть установка из двух динамиков с двумя кабелями RCA или оголенными медными кабелями для каждого динамика, вам сначала понадобится усилитель.

Подключите динамики к усилителю, а затем подключите усилитель к порту линейного выхода.

Если у вас есть активные динамики, которые соединяются друг с другом с помощью штекерного разъёма 3,5 мм, просто подключите их к порту линейного выхода.

К какому порту(ам) подключать систему 3.

1?

Подключите динамики к усилителю, а затем подключите соответствующий вход (задний, боковой или передний) к портам RS-Out / SS-Out / Line-Out.

Затем подключите центр/сабвуфер к порту CS-Out.

К какому порту(ам) подключать систему 5.1?

Это так же, как если бы у вас была установка 3.1. Просто убедитесь, что вы подключаете правильный набор динамиков к правильному порту.

К какому порту(ам) подключать систему 7.1?

Подключите динамики к усилителю, а затем подключите задние динамики к порту RS-Out, боковые динамики к порту SS-Out, центральный/сабвуфер к порту CS-Out, а передние боковые динамики к линейному выходу.

К какому порту(ам) подключать наушники?

Вы должны подключить наушники к порту линейного выхода.

Если у вас наушники со штекером 6,35 мм, а на вашей материнской плате также есть порт 6,35 мм, я бы посоветовал вам вместо этого подключиться к нему.

Все ли аудиопорты на материнских платах одинаковы?

Расположение и количество аудиопортов материнской платы не стандартизированы, но большинство производителей материнских плат следуют руководству по проектированию систем ПК, созданному Microsoft и Intel в 90-х годах.

Таким образом, большинство материнских плат имеют от 6 до 5 аудиопортов, как правило, в одном месте (на одной стороне задней панели ввода-вывода) с одинаковым расположением портов.

Но есть несколько необычных материнских плат, которые могут иметь больше или меньше портов и странную компоновку.

Это не должно вас беспокоить, если только вы не покупаете чрезвычайно экзотическую материнскую плату.

---

Надеюсь, это объясняет всё, что вам нужно знать о каждом возможном аудиопорте, который вы можете найти на своей материнской плате!

что это и для чего нужен, типы стандарта S/PDIF

Благодаря плодотворной работе разработчиков компаний-производителей современных телевизоров воспроизводимый в них аудиосигнал стал звучать громко и чётко. Но даже такое новшество не устраивает многих заядлых киноманов, стремящихся к тому, чтобы звук был не только громким, но и объёмным (трёхмерным), как в кинотеатрах.

Для достижения такого эффекта звучания в квартирах придирчивые пользователи используют дорогие домашние кинотеатры, способные работать в S/PDIF-режиме. Но теперь в этом нет необходимости. Достаточно только приобрести современный телевизор. В статье подробно расскажем, что такое S/PDIF-режим в современном телевизоре.

1 Что собой представляет S/PDIF на телевизоре

2 Типы стандарта S/PDIF

2.1 Коаксиальный выход

2.2 Toslink

3 Для чего нужен S/PDIF

Что собой представляет S/PDIF на телевизоре

S/PDIF – обозначения международного стандарта передачи с помощью нескольких разъёмов и кабелей звука в цифровом виде. В начале он использовался в цифровых аудиоплеерах. Затем ввиду развития этой технологии по S/PDIF стандарту стали звучать персональные компьютеры, автомагнитолы, домашние кинотеатры, и современные модели телевизоров.

Посредством разъёма S/PDIF выполняется вывод и дальнейшая передача в цифровом формате аудиосигнала. Обязательным условием для этого является трансляция фильма или передачи в HD качестве и поддержка устройства формата 5.1. Такой разъём в современных телевизорах называется Toslink и представляет собой коаксиал.

Типы стандарта S/PDIF

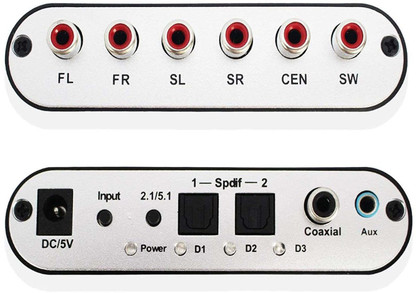

По S/PDIF-технологии сигнал передаётся в двух видах: оптическом и коаксиальном.

Коаксиальный выход

При постепенном устаревании данного варианта трансляции аудиосигнала существуют телекоммуникационные компании, которые, предоставляя услуги кабельного-ТВ и подключения к Интернету, используют передачу аудио в коаксиальном виде. Помимо этого, коаксиал используют домашние кинотеатры, аудио и видеоплеерах, автомагнитолы. Посредством коаксиала обеспечивается передача звуковых сигналов в цифровом виде между цифровыми устройствами.

Для достижения вышесказанного необходимо подключение устройств соответствующим коаксиальным кабелем. Посредством такого разъёма выполняется передача стереофонического или многоканального звука, причём качество аудиосигнала при этом не нарушается. Подключение по коаксиалу не является дорогим способом передачи цифрового звука. Только вблизи устройств не должно быть электромагнитного поля, иначе качество воспроизведения сильно упадёт.

Toslink

Посредством данного разъёма внешние устройства подключаются к телевизору для передачи и воспроизведения звука. Toslink является оптическим интерфейсом для передачи сигнала, причём внешняя среда никак не сможет на него воздействовать. Для подключения медиасистемы к телевизору через этот разъём необходим оптоволоконный провод. При использовании качественного кабеля звучание будет идеальным, а соединение между устройствами — надёжным.

В продаваемых сейчас медиасистемах и телевизорах имеется этот разъём. При желании выполнить подключение между устаревшими устройствами необходимо найти инструкцию с характеристиками подключаемых аппаратов и проверить наличие соответствующих разъёмов. Последовательность подключения и настройки устройств не вызывает сложности. Все устройства соединяются посредством кабеля и в телевизоре в меню звуковых настроек во вкладке «Динамики» выбирается опция «Внешние динамики».

Следует напомнить, что провода с длиной более 10 м использовать не рекомендуется. В противном случае передаваемый сигнал будет постепенно затухать, что отразится на качестве воспроизведения.

Для чего нужен S/PDIF

Интерфейс S/PDIF с каждым днём приобретает всё большую популярность. Посредством его между аппаратурой передаётся цифровой аудиосигнал. Используемая технология является единственным средством, посредством которого передаваемый сигнал надёжно сохранён от вредного воздействия окружающей среды. В результате чего качество звучания является идеальным.

Посредством S/PDIF-режима выполняется воспроизведение стереофонического объёмного звука, который при сохранении своего идеального качества даёт пользователям возможность насладиться просмотром и прослушиванием различных файлов.

Такие разъёмы имеют медиаустройства, телевизоры, материнские платы компьютеров. Единственным его предназначением является выполнение передачи сигнала в цифровом виде между различными цифровыми устройствами без необходимости конвертации сигнала с цифрового в аналоговый вид.

Подключение различных устройств по данному интерфейсу даёт возможность получить комфорт при звучании аудио в 5.1 формате. Его актуальность особенно проявляется при невозможности выполнения подключения устройств посредством HDMI интерфейса.

Многие приобретают телевизоры именно благодаря наличию этой технологии – потратив совсем немного времени, зритель потом наслаждается высококачественным звучанием.

Телевизор

Что означает цифровой аудиовыход S/PDIF out (выход SPDIF)?

11 февраля 2022 г.

Сравнить Fiber / Unsplash

S/PDIF — это формат цифрового межсоединения Sony/Philips, который иногда расшифровывается как цифровой интерфейс Sony Philips (такая же аббревиатура). Этот формат был разработан Sony и Phillips. Этот формат может передаваться по оптическому или коаксиальному кабелю. По сути, это протокол передачи данных. То есть важно понимать, что этот стандарт не имеет ничего общего с типом кабеля, это стандарт кодирования и последующей передачи данных.

SPDIF — это формат передачи данных, используемый для подключения различных компонентов домашних кинотеатров и развлекательных систем к звуковым системам.

Он основан на стандарте AES3 и передает два канала несжатого PCM или сжатого объемного звука 5.1/7.1 (например, аудиокодека DTS).

Однако этот стандарт не поддерживает форматы объемного звука без потерь, поскольку они требуют более высокой пропускной способности.

В чем разница между цифровым аудиовыходом SPDIF и оптическим SPDIF?

Существует два стандарта SPDIF по типу разъема: медный и оптический. Эти два стандарта одинаковы с точки зрения типа кодирования. Разница в том, что Digital Audio Out SPDIF использует медный кабель для передачи данных (например, аудио), а Optical SPDIF использует оптоволокно для передачи звука.

Как я уже сказал, эти выходы были разработаны совместно Sony и Philips для использования в телевизорах и других аудиоустройствах. И они в основном используются для передачи звука, например, с телевизора на внешний активный динамик (например, звуковую панель).

Изначально SPDIF поддерживал передачу звука в стереоформате без сжатия. После доработки SPDIF поддерживает вывод звука в форматах 5.1, 7.1 и сжатых.

Схема выхода SPDIF

Краткая история выхода SPDIF

Первоначально этот формат передачи появился в 1990-х годах, в начале эры цифрового звука, когда звук начал записываться в цифровом виде на компакт-диски.

Именно тогда возникла необходимость передавать звук в цифровом виде на саундбар или колонку без дополнительных преобразований. Именно тогда был разработан SPDIF, предназначенный для передачи звука с DVD-плеера на динамики, стереосистемы и звуковые панели.

SPDIF полностью справился со своей задачей, поэтому со временем он стал очень распространенным в отрасли. SPDIF используется в телевизорах в виде оптического выхода. Позже были представлены аналогичные варианты передачи звука, такие как HDMI ARC.

В чем разница между SPDIF и оптическим?

Помимо SPDIF, активно используется еще один формат передачи звука — Toslink (он же Optical). Это формат передачи сигналов по оптоволокну.

Чтобы кратко рассказать, как это работает с технической точки зрения, оптоволоконные кабели передают информацию в виде света, который проходит через оптическое волокно.

Когда мы говорим «Оптический», мы имеем в виду формат ADAT, который является своего рода конкурентом SPDIF. Однако такой сигнал необходимо преобразовать для борьбы с помехами. Но есть и преимущества. В отличие от передачи данных по медным кабелям, свет не подвержен затуханию или импедансу, поэтому сигнал может передаваться на любое расстояние.

Оптический сигнал обычно передается по оптоволоконному кабелю, тогда как SPDIF обычно используется с коаксиальным кабелем с разъемом RCA. Однако также можно использовать оптический SPDIF через оптический кабель.

Что такое цифровой аудиовыход SPDIF?

Цифровой аудиовыход — это выход в виде знакомого со времен аналогового телевидения штекера, правильное название — RCA. Устройства соединяются между собой коаксиальным кабелем, звук передается в цифровом виде по специальным протоколам. Приблизительная максимальная длина кабеля между устройствами составляет 10 метров (32 фута). А вот максимальная длина кабеля зависит от качества используемых материалов и изготовления кабеля.

Что такое оптический SPDIF?

Оптический SPDIF (формат цифрового интерфейса Sony/Philips) — это стандарт для передачи сигналов по оптическому кабелю. Звук передается с помощью лазера по оптическому кабелю между устройствами. Мощности передаваемого оптического сигнала достаточно для передачи сигнала на расстояние между устройствами около 10 метров. В случае с оптическим кабелем разъем на устройстве называется Toslink.

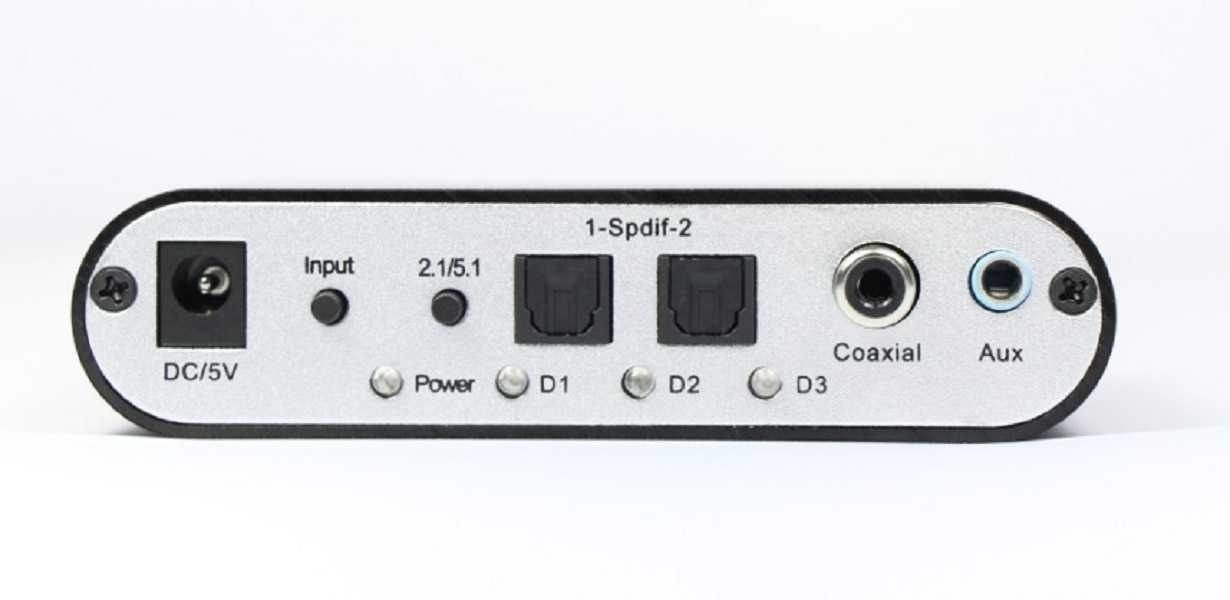

Оптический SPDIF и цифровой аудиовыход SPDIF

Эти выходы одинаковы по качеству передаваемого сигнала. Однако в случае Optical SPDIF в качестве передачи сигнала используется оптический сигнал, во втором случае используется физический сигнал.

В обоих случаях аудиосигнал передается в цифровом виде и не подвержен искажению или затуханию. В отличие от аналогового сигнала, который подвержен искажениям и неравномерно затухает на разных частотах: чем выше частота, тем сильнее затухает сигнал. Оба формата SPDIF используются довольно широко, в телевизорах оптический, в компьютерах чаще встречаются физические интерфейсы.

Прочие порты для передачи цифрового звука

Подобных соединений для передачи цифрового звука немного, одной из основных задач таких протоколов является передача многоканального звука DTS или Dolby digital с одного устройства на другое.

Аналогичные функции выполняет порт HDMI и вариант HDMI ARC, Display Port. Но это протоколы, совмещающие передачу видео и аудио, SPDIF — чисто формат передачи аудио.

Обсудить

Статьи по теме

Больше для вас

SPDIF против оптического (отличия и причины использования каждого из них)

8 может получать комиссионные, когда вы переходите по нашим ссылкам и совершаете покупки . Ознакомьтесь с нашим полным раскрытием сведений об аффилированных лицах здесь .

• Запутались в различиях между SPDIF и оптическим?
• Хотите узнать о различных вариантах использования каждого из них и когда использовать один над другим?
• Мы ответим на все часто задаваемые вопросы в этом полном руководстве
• Также ознакомьтесь с нашим руководством по различиям между SPDIF и ADAT

---

Учитывая, что SPDIF и оптическое подключение являются цифровыми соединениями, некоторые люди могут подумать, что они взаимозаменяемы или что SPDIF — это тип оптического соединения.

Правда в том, что SPDIF — это протокол соединения, который может

иногда использовать оптические соединения .

Первый формат оптического соединения, оптический Toslink, был разработан до SPDIF. По мере развития аудиоиндустрии варианты использования для каждого типа подключения немного изменились, и в зависимости от вашего рабочего процесса вы можете обнаружить, что один из них подходит вам лучше, чем другой.

SPDIF в сравнении с оптическим: краткая история

SPDIF расшифровывается как Sony/Philips Digital Interconnect Format и был разработан в 1980 году компаниями Sony и Philips для домашнего кинотеатра.

Оптический или оптический TosLink был производства Toshiba в 1983 году для подключения проигрывателей компакт-дисков к ресиверам .

SPDIF против оптического: различия

Важно отметить, что SPDIF — это просто протокол соединения, а не само кабельное или физическое соединение, тогда как оптический также относится к кабелю или типу физического соединения.

1. SPDIF использует электричества для передачи двух цифровых высококачественных несжатых аудиоканалов PCM или сжатого объемного звука 5.1.
2. Optical/TosLink использует оптоволоконных соединений для передачи до 8 каналов аудио и является стандартным протоколом для передачи аудио ADAT.

	SPDIF	Оптический
Качество сигнала	Относительно бесшумный, но все же восприимчивый к шуму	Чистый, стабильный сигнал
Помехи	Из-за физических свойств электромагнитного тока возможны некоторые помехи	Отсутствие помех благодаря физическим свойствам технологии световых импульсов
Варианты использования	Стерео аудиовход/выход для DVD-плееров, телевизоров, динамиков и некоторых профессиональных аудиоустройств	Часто используется для передачи декодеров Dolby на звуковое оборудование, консоли и AV-ресиверы
Ограничения	Обрабатывает только цифровые сигналы и не поддерживает форматы объемного звучания без потерь	Ограничено 5. 1 и стереоканалами, не поддерживает форматы объемного звучания без потерь, такие как DTS-HD или Dolby TrueHD
Обзор	Полезен для музыкантов, работающих с цифровыми сигналами и предпочитающих звук с малой задержкой	Отличное решение для обычного домашнего кинотеатра и Hi-Fi, а также для тех, кто выиграет от совместимости с широким диапазоном частот и снижения энергопотребления

SPDIF против оптического: когда использовать каждый

Существуют различные причины, по которым вы захотите использовать SPDIF, а не оптический, и наоборот. В зависимости от ваших потребностей один тип подключения может быть лучше.

Для музыкальных продюсеров — стоит отметить, что ваш профессиональный аудиоинтерфейс может предлагать вам оба подключения. Некоторые внешние предусилители позволяют использовать цифровой SPDIF-выход с оптическим кабелем, в то время как вы все равно можете получить дополнительные входы через SPDIF-вход. вам не нужно преобразовывать цифровое аудио в аналоговый сигнал перед передачей его на другое устройство. Таким образом, вы с меньшей вероятностью потеряете качество аудиосигнала. Это делает их очень привлекательными для профессионального использования в области аудио, и именно поэтому вы увидите их в аудиоинтерфейсах.

Оптический кабель обычно используется в домашних кинотеатрах из-за его совместимости с широким диапазоном и лучшего энергопотребления. Почти все аудиоустройства и компоненты предлагают оптическое подключение.

Метод передачи данных и подключение нескольких аудиоинтерфейсов

SPDIF, как правило, лучше подходит для подключения нескольких аудиоинтерфейсов, поскольку SPDIF будет передавать источник синхронизации с аудиосигналом , что означает, что вам не потребуется несколько экземпляров ЦАП (цифро-аналоговых преобразователей). ), чтобы все синхронизировалось.

Это называется «цифровая синхронизация». Когда вы передаете цифровой звук с одного устройства на другое, он передается в виде серии сэмплов.

Чем больше выборок в секунду, тем выше качество звука. Чтобы обеспечить точную передачу сэмплов, устройство, принимающее звук, должно знать, когда будет воспроизводиться каждый новый сэмпл.

Это делается с помощью «синхронизации слов», тактового сигнала, встроенного в протокол SPDIF.

Очень важно использовать качественные кабели при подключении двух устройств через SPDIF. Некачественный кабель или шаткое соединение могут привести к явлению, известному как «дрожание интерфейса», которое можно услышать в виде щелчков и хлопков в аудиозаписи.

Тип кабеля

В зависимости от того, используете ли вы SPDIF или оптическое соединение в студии звукозаписи или на живых выступлениях, тип кабеля может иметь для вас большее значение.

Если вы играете вживую, вам понадобится более прочный кабель, который дешевле заменить, если что-то случится во время шоу. В этом случае следует помнить о нескольких вещах.

Несмотря на то, что медный провод более уязвим к помехам, оптоволоконные кабели более чувствительны к физическим повреждениям.
