Старлайн а93 схема: Установка Старлайн А93 своими руками, карта монтажа, схема установки

Карта установки Starline A93 на Subaru Forester 2002

Может быть, еще кому-нибудь пригодится.
Делал сам, ставил тоже сам, заработало все с первого раза.
Плюсом я сделал провожание подсветкой туманок через допканал.
Карты на этот автомобиль в такой комплектации найти не смог, поэтому потратил пару вечеров с мануалами.

— Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в браузере должен быть включен Javascript.

Подключение к центральному замку


Схема подключения реле центрального замка сигнализации Starline A93

Чёрные/красные провода от Starline A93 на массу. Синий/чёрный и зеленый/чёрный заизолировать.

Синий и зеленый к 24 YR и 16 RW разъёма D1.


Схема разъёма D1


Распиновка разъёма D1

Подключение питания сигнализации

Красный к белому W 1 проводу замка зажигания разъёма B72.


Электрическая схема замка зажигания


Распиновка разъёма B72

Чёрный провод на массу.

Подключение к поворотам

Зелёный/желтый и зелёный/черный от Starline A93 к B15 BG и B29 LgW центрального разъёма i10 приборки.


Разъём i10 приборки

Подключения под капотом

Серый и оранжевый/серый от сигналки – в подкапотку на колокол (+) и концевик капота соответственно.

Подключение контроля работы двигателя

Серый/черный от А93 (тахосигнал) на B11 G центрального разъема i10 приборки.


Разъём i10 приборки

Подключение туманок

Синий от автосигнализации на катушку реле.


Подключение допканала для управления туманками

Питание взять с белого W 1 провода замка зажигания разъёма B72.


Электрическая схема замка зажигания


Распиновка разъёма B72

Клемму 30 от реле сигнализации подключить к 20 WB проводу блока реле Subaru.


Схема подключения к реле управления туманками


Блок реле B225

Информация о включении зажигания

Жёлтый тонкий провод от сигнализации подключить к контакту 4 G разъёма зажигания B72.


Электрическая схема замка зажигания


Распиновка разъёма B72

Подключение к педали тормоза и ручнику

Оранжевый/фиолетовый от сигнализации (информация о нажатии на педаль тормоза) подключаем к 2 или 3 WB разъёма B64 или B65 на педали тормоза.


Оранжевый/фиолетовый на блоке Starline A93


Схема разъёмов B64 и B65


Распиновка разъёмов B64 и B65

Синий/красный от Старлайн (информация о поднятом ручнике) подключается к проводу Lg A7 разъема i12 приборной панели.


Схема расположения провода Lg A7 на приборке


Разъём i12 приборки

Врезать диод полоской от приборки. После чего подключить синий/красный провод после диода, со стороны полосы.


Синий/красный на блоке Starline A93

Подключение концевиков дверей

Синий/черный провод завести на Y A6 (все, кроме водительской двери) разъема i12.


Разъём i12 приборки

Концевик водительской двери соединен внутри приборки через диод.


Концевик водительской двери в приборке

Надо проверить работу. Если что – на А14 LOr дополнить с диодом.

Силовые цепи для автозапуска


Подключение силового модуля Starline A93 на Subaru Forester

Подключение силового модуля осуществляем на разъёме B72 замка зажигания.


Распиновка разъёма B72

На замке зажигания подключаем:

  • красный от силового модуля Starline A93 к W 1;
  • желтый к G 4;
  • синий к Y 2;
  • чёрный/жёлтый к WL 3.


Электрическая схема замка зажигания

Кульпин Дмитрий

Руководство по установке — StarLine А93 АКПП охранно-телематического комплекса на автомобиль HYUNDAI SANTA FE 2019 м.г. с системой Старт-Стоп …

Руководство по установке
    охранно-телематического комплекса
               StarLine А93
на автомобиль HYUNDAI SANTA FE 2019 м.г.
          с системой Старт-Стоп
                   АКПП
StarLine А93, ПО CAN v4. 8, ПО ЦБ vGK74-R3
                                                  HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
     Общие требования к монтажу охранно-телематических комплексов StarLine:
          При выполнении монтажных работ соблюдайте правила техники
          безопасности
          Во избежание повреждения изоляции электропроводки не допускайте
          её соприкосновения с острыми металлическими поверхностями
          Центральный блок охранно-телематического комплекса располагайте в
          местах, исключающих проникновение и скопление влаги
          Подключение силовых цепей автозапуска и питания рекомендуется
          выполнять методом пайки. При выполнении монтажных работ данным
          методом использование активных флюсов запрещается!!!
          Монтаж компонентов охранно-телематического комплекса необходимо
          производить согласно данному руководству и в строгом соответствии с
          инструкцией по установке
Внимание!!!
Руководство по установке носит рекомендательный характер и рассчитано на установку
квалифицированными специалистами.
Цвета проводов, а также схемотехника могут меняться в зависимости от года выпуска и комплектации автомобиля. Все подключения необходимо проверять перед установкой охранно-телематического комплекса. НПО «СтарЛайн» не несёт ответственности за причиненный ущерб автомобилю в случае некорректной установки или невыполнении приведённых выше требований к установке. Важно!!! Запрещено начинать движение на автомобиле, заведённом ав- ! томатически или дистанционно при помощи охранно-телематического комплекса. Движение на автомобиле разрешается только при условии запуска двигателя штатным способом с помощью кнопки Старт-Стоп!!! Данное руководство по установке соответствует версии программного обеспечения централь- ного блока vGK74-R3 и текущей версии прошивки CAN v4.8. Перед началом установки охран- но-телематического комплекса StarLine рекомендуется обновить программное обеспечение центрального блока и CAN-модуля до актуальных версий.
Для удобной настройки, диагностики и об- новления ПО необходимо воспользоваться программой StarLine Мастер (программа доступна для ска- чивания на сайтах install.starline.ru и help.starline.ru/slm). Актуальная версия ПО CAN находится на сайте can.starline.ru. После обновления необходимо проверить подключения и настройки охранно- телематического комплекса на соответствие актуальным версиям программного обеспечения. Необходимое время для установки — 4,5 часа Авторские права защищены тел.: 8 (800) 333-80-30 (звонок по России бесплатный) www.starline.ru 2
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                            HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП

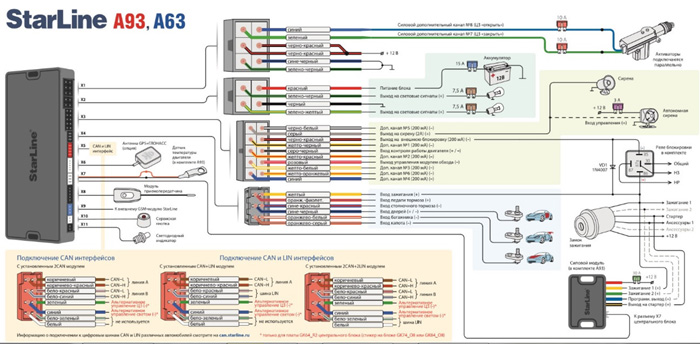

         Схема возможного расположения и подключения компонентов
                    охранно-телематического комплекса
                      1
                                                               1    - антенный модуль
                                                               2    - светодиод
    2                                                          3    - центральный блок
                                                               4    - шина CAN-A
          3
              7                                                5    - шина CAN-B
                  5
                                                               46   - шина LIN
         4
        6 7
                                                               7    - цепи автозапуска
                                                                      двигателя
                                                                           1
1       - штатный уплотнитель                           2
2       - сирена
3       - датчик температуры
          двигателя
                                                               3
Авторские права защищены
тел.
: 8 (800) 333-80-30 (звонок по России бесплатный) www.starline.ru 3
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                                    HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
          Установка охранно-телематического комплекса StarLine A93
1. Подготовка к установке, разборка салона автомобиля.
Снять пластиковую накладку под рулевой колонкой. Для этого необходимо сначала снять наклад-
ку порога двери водителя и левой кик-панели (крепление на защёлках). Затем снять левую боко-
вую накладку передней панели (на защёлках) и отвернуть два самореза за ней, отвернуть саморез
крепления в нижней части накладки под рулевой колонкой и снять её (на защёлках).
  Фото 1.1. Пластиковая накладка под рулевой колонкой.   Фото 1.2. Накладка порога двери водителя
  Общий вид
  Фото 1.3. Снять накладку порога двери водителя         Фото 1.4. Накладка порога двери водителя снята
  Фото 1.5. Снять ручку отпирания капота                 Фото 1.6. Снять накладку левой кик-панели
   Авторские права защищены
   тел.
: 8 (800) 333-80-30 (звонок по России бесплатный) www.starline.ru 4
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                                 HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
Фото 1.7. Накладка левой кик-панели снята             Фото 1.8. Снять боковую накладку передней панели
Фото 1.9. Накладка снята. Саморезы                    Фото 1.10. Декоративная заглушка
Фото 1.11. Саморез крепления в нижней части пласти-   Фото 1.12. Пластиковая накладка под рулевой колон-
ковой накладки под рулевой колонкой                   кой снята
 Авторские права защищены
 тел.: 8 (800) 333-80-30 (звонок по России бесплатный)                          www.starline.ru      5
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                                  HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
Отвернуть три гайки крепления монтажного блока предохранителей и снять его.
  Фото 1.13. Крепление монтажного блока              Фото 1. 14. Монтажный блок предохранителей снят
2. Размещение компонентов охранно-телематического комплекса.
Установить антенный модуль со встроенным датчиком удара и наклона на лобовом стекле,
светодиод на левой стойке. Сервисную кнопку скрытно установить в любом удобном месте.
                                                                                    6,5
  Фото 2.1. Возможное место установки антенного      Фото 2.2. Место установки светодиода
  модуля
Установить под капотом сирену (крепить на штатную шпильку гайкой М6) и датчик температуры двига-
теля (с помощью пластиковых стяжек). Провода в салон проложить через штатный уплотнитель с левой
стороны моторного щита.
  Фото 2.3. Возможное место установки сирены         Фото 2.4. Крепление сирены
   Авторские права защищены
   тел.: 8 (800) 333-80-30 (звонок по России бесплатный)                          www.starline.ru   6
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                                     HYUNDAI SANTA FE 2019 м.
г. Старт-Стоп АКПП Фото 2.5. Место установки датчика температуры Фото 2.6. Крепление датчика температуры двигате- двигателя ля Фото 2.7. Штатный уплотнитель. Вид со стороны салона Центральный блок охранно-телематического комплекса StarLine закрепить на пластиковые стяжки за монтажным блоком предохранителей. Фото 2.8. Пример расположения центрального блока охранно-телематического комплекса Авторские права защищены тел.: 8 (800) 333-80-30 (звонок по России бесплатный) www.starline.ru 7
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                               HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
3. Подключение цепей, необходимых для работы охранно-телематического комплекса.
Выполнить подключение массы охранно-телематического комплекса StarLine на штатную шпильку
гайкой М6 за монтажным блоком предохранителей..
  Фото 3.1. Подключение массы
Выполнить подключение шины СAN-А в жгуте разъёма MF11 в левой кик-панели.
Шину СAN-В под- ключить в жгуте диагностического разъёма (OBD-II). Фото 3.2. Местоположение разъёма Фото 3.3. Шина CAN-А (красный и синий) Фото 3.4. Шина CAN-В (белый и коричневый) Авторские права защищены тел.: 8 (800) 333-80-30 (звонок по России бесплатный) www.starline.ru 8
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                                  HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
Для временного отключения штатного иммобилайзера в режиме автозапуска выполнить подключение
LIN-шины (бело-зелёный и белый провода разъёма Х5 охранно-телематического комплекса) в разрыв бе-
ло-оранжевого провода шины данных в жгуте разъёма ЕМ11 в левой кик-панели согласно Схеме 1.
  Фото 3.5. Местоположение разъёма                    Фото 3.6. Шина данных штатного иммобилайзера
                                                      (бело-оранжевый)
                                                          разъём в левой
                                                          кик-панели
                              белый
                                      бело-зелёный
                                                                                 бело-оранжевый
  Схема 1.
Подключение цепей автозапуска двигателя и обхода штатного иммобилайзера Авторские права защищены тел.: 8 (800) 333-80-30 (звонок по России бесплатный) www.starline.ru 9
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                               HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
В жгуте разъёма ICU-A на передней стороне монтажного блока предохранителей подключить силовые
цепи автозапуска двигателя, питание охранно-телематического комплекса и силового модуля авто-
запуска. Цепь стартера подключить в жгуте разъёма ЕМ11 в левой кик-панели. Данные соединения
рекомендуется выполнять методом пайки.
  Фото 3.7. Местоположение разъёма                 Фото 3.8. Аксессуары (оранжево-чёрный)
  Фото 3.9. Зажигание 1 (жёлтый)                   Фото 3.10. Зажигание 2 (синий)
  Фото 3.11. Питание +12В (красный)                Фото 3.12. Стартер (красный)
   Авторские права защищены
   тел.: 8 (800) 333-80-30 (звонок по России бесплатный)                      www. starline.ru   10
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                               HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
   Программирование и настройка охранно-телематического комплекса StarLine
Программирование и настройку функций охранно-телематического комплекса рекомендуется
выполнять с помощью программы StarLine Мастер после обновления программного обеспечения
перед установкой. При отсутствии возможности воспользоваться программой необходимо
выполнить программирование согласно инструкции по установке, раздел «Главное меню
программирования функций».
1. Запрограммировать охранные и сервисные функции охранно-телематического комплекса.
На данном автомобиле поддерживается функция «SLAVE» ( управление охранно-телематическим
комплексом StarLine при помощи штатного ключа автомобиля) по CAN-шине. Для реализации
поддержки функции «SLAVE» необходимо:
    1.1. Активировать поддержку данной функции в CAN-интерфейсе одним из двух способов.
    Способ 1 – с помощью компьютера и программы StarLine Мастер (программа, инструкция
    по программированию, а также программное обеспечение для CAN-модуля находятся на сайте
    can. starline.ru).
    Способ 2 – с помощью сервисной кнопки (см. инструкцию по установке, раздел
    «Программирование CAN интерфейса»).
    1.2. Перевести центральный блок охранно-телематического комплекса в режим «SLAVE», для
    этого изменить функции Таблицы №1:
   Таблица №1. Программирование охранных и сервисных функций
   Программируемая функция                                         Значение функции
   №07 — авторизация владельца во время дистанционного
                                                                      Вариант 1 - 4
   или автоматического запуска двигателя (SLAVE включён)
   №11 — авторизация владельца в режиме SLAVE                         Вариант 1 - 4
   №22 — режим работы комплекса                                       Вариант 2 - 4
   №23 — событие запуска процедуры авторизации (SLAVE
                                                                      Вариант 1 - 4
   включён)
    1.3. Функцию № 22 необходимо запрограммировать в Вариант 2, 3 или 4, остальные функции
    запрограммировать при необходимости.  В случае, если Функция №11 запрограммирована в
    Вариант 2, необходимо перевести дополнительный брелок (без жк-дисплея) в режим метки
    и настроить радиус его действия согласно инструкции по установке (метка необходима для
    авторизации владельца и отключения блокировки двигателя после выключения охраны
    штатным ключом автомобиля).
   Авторские права защищены
   тел.: 8 (800) 333-80-30 (звонок по России бесплатный)               www.starline.ru   11
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                               HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
2. Запрограммировать параметры автозапуска двигателя.
Важно! Для корректного определения статуса стояночного тормоза/паркинга по CAN-шине функ-
цию №16 необходимо оставить без изменений!!!
   Таблица №2. Программирование функций запуска
   Программируемая функция                                           Значение функции
                                                                          Вариант 2
   №01 — функции запуска двигателя
                                                                  замок зажигания с ключом
                                                                         Вариант 4
   №09 — длительность прокрутки стартера (кроме тахометра)
                                                                          6,0 сек.
   №15 — выбор типа коробки передач и варианта выполнения                Вариант 4
   (завершения) “программной нейтрали”                                     АКПП
                                                                          Вариант 1
   №16 — алгоритм работы выхода силового модуля                    дублирование зажигания
   (зеленый провод)                                               (в момент включ. стартера
                                                                    выход НЕ отключается)
   №17 — глушение двигателя при выключении охраны                        Вариант 2
   с работающим двигателем                                               включено
3. При отсутствии возможности воспользоваться программой StarLine Мастер для программирования
CAN-интерфейса выполнить следующие действия. При нажатой сервисной кнопке подать питание на
охранно-телематический комплекс и дождаться пяти звуковых сигналов сирены. После прекращения
звуковых сигналов отпустить сервисную кнопку, последуют четыре звуковых сигнала, подтверждаю-
щих переход системы в режим программирования.  Затем нажать сервисную кнопку один раз для
входа в режим выбора автомобиля и вести его код согласно информации на сайте can.starline.ru и
инструкции по установке.
4. Активировать функцию бесключевого обхода штатного иммобилайзера iKey. Для этого
необходимо четырнадцать раз нажать сервисную кнопку и включить зажигание. При успешной
активации через 2-3 секунды (на некоторых комплектациях автомобилей процедура обучения может
продлиться до 3-5 минут и сопровождаться кратковременными сигналами сирены с интервалом
3 секунды) последуют два коротких сигнала сирены. В противном случае необходимо проверить
точки подключения и настройки 2CAN+2LIN модуля, а затем повторить процедуру активации.
5. Отрегулировать чувствительность настройки датчика удара и наклона (см. инструкцию по
установке, раздел «Подключение приемопередатчика (антенного модуля) и настройка датчика удара
и наклона»). Заводские значения чувствительности: предупредительный уровень датчика удара
- 10, тревожный уровень датчика удара - 5, датчик наклона и перемещения - 5.  После настройки
проверить работу датчиков, при необходимости процедуру настройки повторить.
6. Проверить работоспособность охранно-телематического комплекса. Сборку салона производить
в обратной последовательности.
   Авторские права защищены
   тел.: 8 (800) 333-80-30 (звонок по России бесплатный)               www.starline.ru   12
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                               HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
 Установка и настройка GSM-модуля в охранно-телематических комплексах StarLine:
1. Установка SIM-карты в GSM-модуль (см. инструкцию по настройке и эксплуатации GSM-модуля,
раздел «Подготовка GSM-модуля к работе»):
     1.1. Отвернуть четыре винта на корпусе блока охранно-телематического комплекса.
     1.2. Извлечь плату центрального блока. Установить SIM-карту в GSM-модуль до упора в
    направлении, указанном стрелками на рисунке.
    1.3. Установить плату в корпус и завернуть четыре винта.
    Внимание! Извлекать и устанавливать SIM-карту в модуль разрешается только при отключенном
    питании охранно-телематического комплекса.
   Авторские права защищены
   тел.: 8 (800) 333-80-30 (звонок по России бесплатный)               www.starline.ru   13
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
                                               HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
2. Привязка GSM-модуля к охранно-телематическому комплексу:
     2.1. Подключить питание охранно-телематического комплекса.
     2.2. Нажать сервисную кнопку семь раз и включить зажигание – последуют семь сигналов
     сирены.
     2.3. Дождаться автоматического выхода из режима программирования и выключить зажигание.
3. Процедура первичной настройки GSM-модуля:
     3.1. С телефона, номер которого будет использоваться как M1 (мастер-телефон), позвонить на
     номер SIM-карты, установленной в GSM-модуль.
     3.2. Модуль определит номер и установит соединение.
     Вы услышите приветствие:
     — StarLine приветствует Вас! Введите пароль один!
     В тональном режиме ввести четыре цифры пароля доступа PW (пароль доступа PW, состоящий
     из четырёх цифр, необходим для авторизации при звонках с незарегистрированных в
     памяти модуля телефонов, а также для возможности удаления и внесения новых телефонов
     пользователей с помощью SMS сообщений).
     После удачного ввода вы услышите звуковой сигнал подтверждения и запрос на ввод пароля
     доступа PS, также состоящего из четырёх цифр:
     — Введите пароль два!
     В тональном режиме ввести четыре цифры пароля доступа PS (пароль доступа PS, состоящий
     из четырёх цифр, необходим для обеспечения дополнительной защиты при занесении нового
     телефонного номера владельца (М1) в память модуля с незарегистрированных в памяти
     телефонов).
     После удачного ввода вы услышите звуковое подтверждение.
     Номер телефона M1 и пароли PW и PS будут записаны в память модуля, а на телефон M1 будет
     выслано подтверждающее SMS сообщение с записанными данными.
Внимание!
    • Если Ваш охранно-телематический комплекс укомплектован GPS+GLONASS антенной, то для
    включения функции определения GPS координат отправьте на модуль команду 00492.
    • Пароль PW или PS НЕ является PIN кодом SIM-карты!
4. Регистрация охранно-телематического комплекса на сайте starline-online.ru
     Если Вы уже зарегистрированы на starline-online. ru, зайдите в личный кабинет и нажмите
     «Добавить устройство». Далее действуйте согласно подсказкам во всплывающих окнах.
     Если Вы впервые регистрируетесь на сайте, то необходимо создать личный кабинет. Для этого
     нажмите «Регистрация» и действуйте согласно подсказкам во всплывающих окнах.
   Авторские права защищены
   тел.: 8 (800) 333-80-30 (звонок по России бесплатный)               www.starline.ru   14
StarLine А93, ПО CAN v4.8, ПО ЦБ vGK74-R3
 HYUNDAI SANTA FE 2019 м.г. Старт-Стоп АКПП
 Общая таблица подключений и настроек охранно-телематического комплекса
 Необходимые цепи и статусы для                                   Место расположения и
 Полярность                                           Цвет штатного провода
 работы охранно-телематического                               подключения штатного провода
 сигнала / CAN                                                (№ pin)
 комплекса                                                     (Фото)
 Капот                       CAN
Концевые
 Багажник                    CAN
выключатели
 Двери                       CAN
 Запирание
Центральный замок                                  CAN
 Отпирание
Стояночный тормоз (МКПП)/Паркинг (АКПП)            CAN
Педаль тормоза (контроль)                          CAN
Зажигание (контроль)                               CAN
Контроль работы
 Генератор “+”               CAN
двигателя
Световые сигналы       Повороты                    CAN
 Масса                       -           В левой кик-панели (3. 1)
Цепи питания
 +12В                                    На монтажном блоке (3.11)          Красный (17)
 Аксессуары                              На монтажном блоке (3.8)           Оранжево-чёрный (40)
 Зажигание 1                             На монтажном блоке (3.9)           Жёлтый (31)
Цепи автозапуска       Зажигание 2                             На монтажном блоке (3.10)          Синий (26)
двигателя
 Стартер                                 В левой кик-панели (3.12)          Красный (12)
 Имитация нажатия
 Не используется
 педали тормоза
Цепи обхода штатного иммобилайзера                 LIN
Имитация открытия двери водителя после
 CAN
АЗ/ДЗ (отключение автосвета и магнитолы)
 CAN-H               Коричнево-красный                                      Красный (30)
Шина CAN-А                                                     В левой кик-панели (3.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
