Автор: Школа светодизайна MosBuild
Компания Cree, производящая светодиод XM-L T6, является одним из лидеров среди производителей светотехнических приборов. К сожалению, она не имеет в России официального сайта, поэтому информации об этих изделиях мало. Светодиод T6 имеет очень хорошие технические характеристики, поэтому активно используется различными производителями световых приборов. В большинстве случаев на базе этих диодов делают следующие изделия:

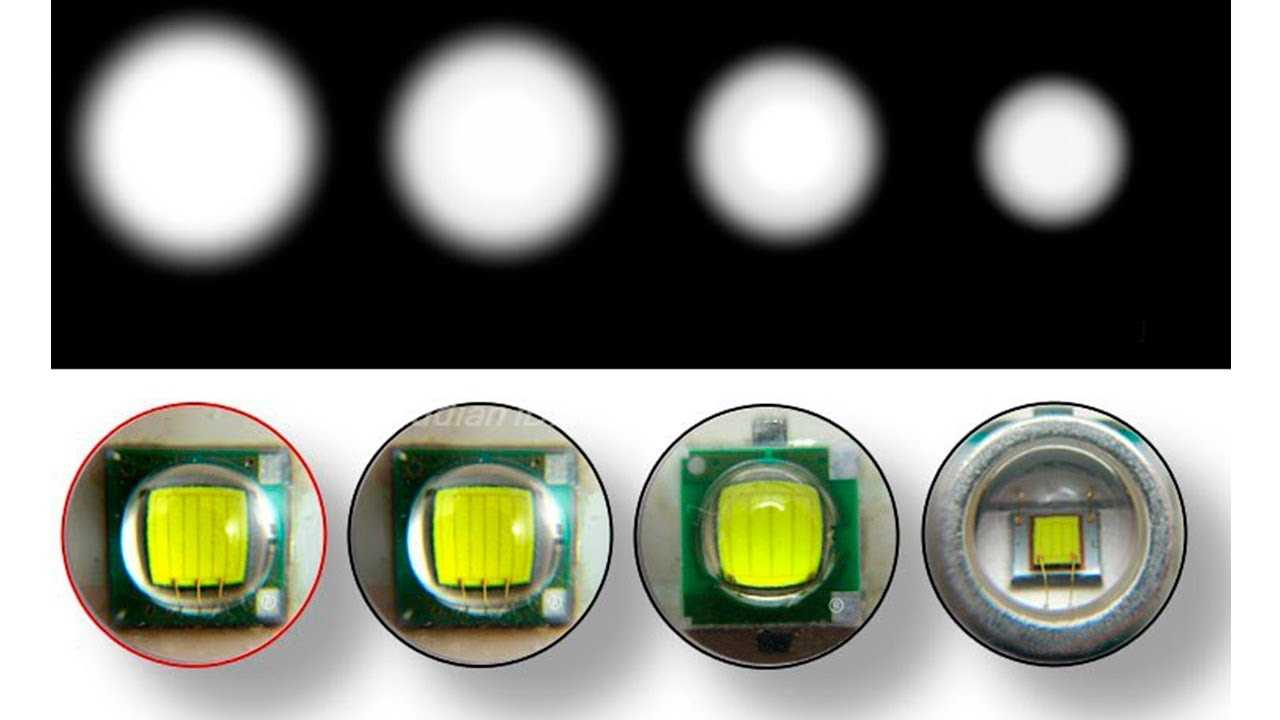

Отличительной чертой фирменных диодов Cree T6 LED считается теплоотводящая подложка зеленого цвета, на которой находится кристалл размером 5 × 5 мм.
| Параметры Cree XM-L T6 | |
| Световой поток в люмен | 280 |
| Мощность, Вт | 2 |
| Рабочая температура | до 150°С |
| Номинальный ток, мА | 700 |
| Напряжение питания, при токе 700 мА | 2,9 В |
| Габариты (длина и ширина, мм) | 5 x 5 |
| Угол свечения | 125° |
| Индекс цветопередачи, Ra | от 80 до 90 |
Конечным результатом в проектировании любого светодиода является достижение нужного уровня светового потока. По экспериментальным измерениям, которые проводились компанией Cree, при токе 700 мА и комнатной температуре 25 ̊С получены следующие результаты:
Мощность светового потока Cree XM-L T6 с различными спектрами излученияПо стандартам компании весь спектр излучения производимых ими светодиодов делится на девять интервалов (групп), каждому из которых присваивается обозначение.
Градация интервалов спектра осуществляется по температуре в градусах по шкале Кельвина. Потребителями больше востребованы диоды группы Т6 – это белый холодный свет с мощностью потока 280 лм при рабочем токе 700 мА. Все группы имеют мощность светового потока от 164 лм (группа S4) до 300 лм (группа U2).
Большое влияние на световой поток имеет температура окружающей среды, это наглядно видно из графика зависимости интенсивности светового потока от температуры.
При повышении температуры окружающей среды снижается и величина прямого тока, соответственно, и яркость светового потока.
В процессе эксплуатации и многочисленных экспериментальных измерений замечено, что при нагреве кристалла до 75°С интенсивность излучения снижается до 10% по отношению к яркости при температуре окружающей среды в 25°С.
Одним из удачных вариантов изделий на основе диода Cree XM-L T6 является фонарик UltraFire E17.
Рассмотрим положительные стороны, а также недостатки и возможности их устранения.
Основным достоинством конструкции этого фонаря является наличие мощного светодиода Cree XM-L T6, линзы и раздвижной конструкции корпуса, которая позволяет обеспечить фокусировку (ZOOM) светового потока. Корпус алюминиевый, под рассеивающей линзой расположена плата, на внешней стороне которой светодиод, а с обратной стороны – электронная схема, преобразующая параметры тока и напряжения источника питания.
Основные элементы конструкции фонаряДля питания используются батареи типа ААА, с дополнительной втулкой можно поставить аккумуляторы 18650. Китайские производители заявляют о световом потоке излучения фонаря в 2 000 лм. Исходя из таблицы мощности светового потока, приведенной фирмой производителем Cree, эти данные не вызывают доверия даже с учетом фокусировки светового потока через линзу.
Ресурс работы светодиода 100 000 часов, этому можно поверить, если учитывать эксплуатацию фонаря без перегрева кристалла светодиода.
Но конструкция не предусматривает хорошего радиатора для теплоотвода. Светодиод расположен на текстолитовой плате. При длительной эксплуатации диод внутри корпуса неизбежно будет нагреваться, что вызовет снижение интенсивности светового потока. Диод, установленный на алюминиевой теплоотводящей подложке, плотно прилегающей торцами к корпусу, нагревался бы значительно меньше. Это улучшило бы качество светового потока и срок эксплуатации фонаря.
Потребителями были произведены замеры освещенности UltraFire E17 на расстоянии 1 м и получены следующие результаты:
| Режимы освещения | С использованием линзы (люкс) | Без использования линзы (люкс) | Потребляемый ток (А) |
| Максимальный свет (High) | 132 | 65 | 0,5 |
| Средний (Medium) | 100 | 51 | 0,35 |
| Слабый (Low) | 58 | 30 | 0,2 |
Световой поток в различных режимах фонаря UltraFire E17
На расстоянии 10 см световой поток без линзы был 5 800 лм, через линзу 10 000 лм.
Фонарь марки UltraFire XM-L T6 имеет больше режимов:
Немного улучшенные характеристики в UltraFire Cree с XM-L T6 – плата имеет металлический теплоотвод, тесно контактирующий с корпусом. Иногда в эти фонари ставят светодиод XML-U2, он более мощный, это только улучшает характеристики светового потока.
Понравилась статья? Поделиться с друзьями:
Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2.
Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.
Содержание
Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта – подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт.
При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°.
Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.
Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.
Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков.
Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.
Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. Разница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.
Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве.
Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.
Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).
На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6.
Вы здесь: Главная / Светодиоды и световые эффекты / Схема драйвера светодиодов CREE XM-L T6 — технические характеристики и практическое применение by Swagatam 33 комментариев
В этой статье объясняется, как зажечь светодиод Cree XM-L T6 с помощью схемы драйвера с управлением по току, когда вход питания подается от батареи, или в случае, если сетевой импульсный источник питания предназначен в качестве источника питания. водительский блок. Идею предложил г-н Жако.
Спасибо за отличные советы и схемы! У вас была возможность взглянуть на схему для светодиода , упомянутого Гурухом ?
Я хотел бы дооснастить свой 3-элементный Maglite этим светодиодом Cree и заменить батареи на литий-полимерные. Есть ли у вас какие-либо советы по поводу напряжения батареи, которое я должен выбрать, и как мне добиться изменения интенсивности светодиода на высокое, среднее и низкое состояние с помощью существующего переключателя включения / выключения?
Типовая информация о светодиоде:
С уважением и благодарностью,
9 0013 Jaco
Для схемы с батарейным питанием драйвер светодиода может быть просто в виде каскада регулятора тока, потому что здесь регулировка напряжения не важна и может быть устранена.
В соответствии с приведенным выше запросом драйвер Cree XM-L T6 LED должен работать от источника 3,7 В/3 ампера с 3-позиционным переключаемым диммером.
Конструкция может быть реализована с использованием следующей транзисторной ступени управления током. Хотя это не один из самых эффективных дизайнов, простота побеждает небольшую неэффективность.
На схеме выше схема представляет собой базовую ступень с регулируемым током, где T2 определяет максимальное ограничение тока T1 путем управления базовым потенциалом T1.
Когда цепь включена, T1 запускается через R1, зажигая светодиод. Этот процесс позволяет всему току, потребляемому светодиодом, проходить через один из выбранных резисторов (R2, R3 или R4) на землю.
Это индуцирует пропорциональное количество напряжения на токоизмерительном резисторе, которое, в свою очередь, формирует напряжение срабатывания для базы T2.
Если это измеренное напряжение превышает 0,7 В, T2 принудительно запускает и заземляет базовый потенциал T1, тем самым ограничивая его проводимость и, следовательно, ограничивая питание светодиода.
Теперь светодиод принудительно отключается, однако процесс, когда светодиод пытается отключиться, также начинает снижать напряжение на определенном базовом резисторе T2.
T2 теперь испытывает потерю напряжения запуска и выключается, восстанавливая светодиод в исходное состояние через T1, пока снова не будет инициирован процесс ограничения, и это продолжается, поддерживая управляемое током освещение подключенного светодиода, что является Cree В данном случае это лампа XM-L мощностью 10 Вт.
Здесь должен быть выбран R4, чтобы позволить светодиоду светиться с оптимальным потреблением (максимальная яркость), то есть на его номинальном уровне 3 ампера…. R2 и R3 могут быть выбраны, чтобы предложить любую другую желаемую работу с более низким током (более низкая интенсивность) к светодиоду таким образом, что при их выборе создаются три различных уровня интенсивности для светодиода.
T1 = TIP 41 (на радиаторе)
T2 = TIP 31 (на радиаторе)
R1 можно рассчитать по следующей формуле:
R1 = (Us — LEDv) x hFe / ток светодиода
= (3,5 — 3,3) x 25 / 3 = 1,66 Ом
Мощность резистора = (3,5 — 3,3) x 3 = 0,6 Вт или 1 Вт
R2, R3, R4 можно рассчитать как:
Низкая интенсивность = R2 = 0,7/1 = 0,7 Ом, мощность = 0,7 x 1 = 0,7 Вт или 1 Вт
Средняя интенсивность R3 = 0,7/2 = 0,35 Ом, мощность = 0,7 x 2 = 1,4 Вт
Оптимальная интенсивность = R4 = 0,7/3 = 0,23 Ом, мощность = 0,7 x 3 = 2,1 Вт
Для того, чтобы управлять предложенным светодиодом Cree от SMPS, работающего от сети, могут быть включены следующие шаги для реализации требуемых операций с контролем напряжения и тока:
1) Приобретите готовый SMPS 12 В/3 ампера.
2) Откройте его и найдите маленькую часть оптопары на печатной плате. Это будет выглядеть как маленькая 4-контактная черная микросхема.
3) После того, как вы его нашли, измените его входную сторону, тщательно выполнив все инструкции, как указано в следующей статье: https://www.homemade-circuits.com/how-to-make-variable-current-smps /
Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать через комментарии, я буду очень рад помочь!
Когда дело доходит до китайских технологий, можно открыть для себя гораздо больше, чем просто устройства Android. Поэтому в этот раз мы хотим отойти от темы и рассказать о китайском фонарике! Точнее, это фонарик производства UltraFire.
Эта компания является очень популярным китайским брендом, особенно известным своими перезаряжаемыми литиевыми батареями, а теперь и прочными фонариками.
В течение последних нескольких дней мы подвергали водонепроницаемый фонарь UltraFire Cree XML T6 тщательному тестированию и хотим рассказать вам больше о нем в этом полном обзоре.
Фонарь UltraFire Cree XML T6 построен на корпусе из механически обработанного металлического сплава с водонепроницаемыми уплотнениями, что делает его идеальным для всех видов активного отдыха. Как следует из номера модели, фонарь оснащен светодиодом Cree XML T6, Cree считается одним из лучших производителей светодиодов на рынке, поэтому Ultrafire обещает очень хорошие характеристики. Фонарик оснащен поворотной головкой, которая позволяет сфокусировать световой луч, а заявленная яркость достигает 2000 люмен. Существует 5 различных режимов: высокий, средний, низкий, стробоскопический и SOS, и вам понадобятся две литиевые батареи 18650, чтобы свет был ярким.
К вашему сведению, мы приобрели наше оборудование в следующих интернет-магазинах:
Я заказал фонарик UltraFire Cree XML T6 на AliExpress, и он был доставлен мне авиапочтой Сингапура, завернутый в пузырчатую пленку. Не было ни упаковки, ни пользовательского руководства. То, что ему удалось доехать до меня без повреждений, показывает, что это надежный агрегат.
Первое впечатление было довольно хорошим. Фонарик изготовлен из сплава с механической обработкой, в зонах с накаткой для захвата. Металлический корпус означает, что он довольно тяжелый (272 г), но при этом он прочный и позволяет быстро рассеивать тепло. Единственная неметаллическая часть — это кнопка включения и установки режимов и, конечно же, объектив.
Общий дизайн выглядит довольно круто и стильно. Верх можно тянуть вверх и вниз, чтобы сфокусировать луч света. Он также имеет небольшой встроенный зажим, чтобы прикрепить его к брюкам или ремню.
Присоединяйтесь к GizChina в Telegram
Часть с выключателем можно отвинтить, и она имеет одно простое уплотнительное кольцо. Это должно защитить от воды во время дождя или кратковременного купания в ручье, но этого будет недостаточно для длительного использования под водой. Сняв колпачок, вы можете заглянуть внутрь фонарика, куда можно поместить батарейки.
Очевидно, я хотел проверить, действительно ли фонарик имеет 2000 люмен при включении, поэтому первые тесты проводились при дневном свете. Быстро стало очевидно, что световой поток ближе к 400-500 люмен, поскольку он не был таким ярким, как LG 800 люмен, с которым нам приходилось его сравнивать. Тем не менее, это совсем неплохо, и как только мы ночью вышли на улицу с фонариком, я почувствовал, что предлагаемой мощности более чем достаточно.
Режим высокой мощности — это то, что вам нужно! Луч может легко осветить объект на расстоянии около 500 м от вас. Если вы сфокусируете луч с регулируемой головкой, он может достигать 1 км — как и рекламируется. Так что да, этот фонарик яркий и очень удобный. Ниже мы подготовили для вас несколько демонстрационных изображений.
Наличие всего одной кнопки для управления режимом означает, что вам придется много нажимать, чтобы получить желаемый режим. Нажмите на нее для первого режима, затем выключите и снова включите для второго режима и так далее. Это неудобный способ делать вещи, но он также сводит к минимуму движущиеся части и отверстия.
Поскольку батареи не входят в комплект фонаря, срок службы батареи всегда будет зависеть от элементов, которые вы вставили внутрь. Мы протестировали UltraFire с двумя защищенными литий-ионными аккумуляторами TrustFire емкостью 3000 мАч. Это китайские батареи с реальной емкостью около 2600 мАч.
Они очень дешевые, всего 10 баксов за двоих. Обратите внимание, что важно получить защищенные ячейки, так как они становятся довольно опасными, когда вы заряжаете их слишком сильно или слишком мало. Мы рекомендуем никогда не опускаться ниже 3,3 В для максимального срока службы батареи. Также приобретите подходящее зарядное устройство. Вы не хотите, чтобы 18650 взорвался в вашем доме или, что еще хуже, в вашей руке!
Во время наших эталонных тестов батареи мы получили следующее время работы с этим фонариком до достижения вышеуказанного напряжения:
Как обычно, китайские реселлеры либо получили неверную информацию, либо предоставили нам неправильные характеристики.
