Воскресенье вечер, до нового года осталось всего пару дней, и пора собрать себе эксклюзивную ёлку. Желание собрать такую елку появилось после того, как увидел картинку с другой светодиодной елкой. Как раз еще нашел схему пиликалки на МК PIC16F628 с исходниками. В исходниках более мение описано как что менять. Когда-то горел желанием записать звуки в микроконтроллер и теперь моя мечта сбылась. Но так как мне медведь на ухо наступил, я не смог сам составить мелодию, хоть и попытался. Ну ладно, начнем проект LED ёлки. После неудавшегося анализатора спектра (скорее всего плата кривая или сама схема т.к. много раз заливал прошивки и менял МК не заработал) у меня осталось много светодиодов, которые не знал куда приспособить.
На их основе и запланировал сделать конструкцию. Особого внимания сборке светодиодов в ёлку уделять не буду, тут и так все понятно и каждый сделает на сколько хватит фантазии.
Надпись «через сколько световых эффектов играть мелодию 1-ый раз после включения». Здесь ставил 0, т.е. после нажатия на кнопку музыка играет сразу. Если поставить 1, то после нажатия кнопки пройдет 1 цикл мигания светодиодов – заиграет музыка. 2 – заиграет музыка после 2 смены цикла и т.д.
Надпись «через сколько световых эффектов играть мелодию в процессе работы». Здесь поставил 1. То есть после каждой смены комбинации светодиодов играет музыка в процессе работы. Ставим 2 – музыка играет после каждого второго цикла.
Опускаемся ниже по коду и останавливаемся на разделе «Подпрограмма декодирования длительности» и «Подпрограмма декодирования ноты». Именно эти данные нам нужны для создания мелодий. Длительность выражена в секундах, т.е. 1/8= 0,125с, 1/4=0,250с, 1/2=0,5с и т.д. Этим длительностям соответствуют коды в двоичной системе исчисления. Например «HHHHH000» = 1/8. Где HHHHH — это звук определенной частоты (о нем позже), 000 – длительность этого звука, в данном случае 1/8 секунды.
00000DDD (DDD-длительность, об этом говорилось выше)
00001DDD
Далее продолжим счет в двоичном коде (буду писать без DDD)
00010
00011
00100
00101
00110
00111
01000
И так далее до конца списка частот. Чтобы не путаться, можно писать в самой программе, ставим точку с запятой и пишем что хотим, это программа не воспринимает, но для нас это служит ориентиром.
ми-ми-ми,ми-ми-ми
ми-соль-до-ре-ми
фа-фа-фа, фа-ми-ми-ми
ми-ре-ре-ми-ре, соль
ми-ми-ми, ми-ми-ми
ми-соль-до-ре-ми
фа-фа-фа, фа-ми-ми-ми
соль соль фа ре до
до-фа-ми-ре-до
до-до-соль-фа-ми-ре
ре-соль-фа-ми-ля-ля-ля
си-ля-соль-си-до (верх)
Нашел таблицу с частотами и нотами:
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’01000001′
retlw B’00001001′
retlw B’00101001′
retlw B’00110001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00101001′
retlw B’00101001′
retlw B’00110001′
retlw B’00101001′
retlw B’01000001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’01000001′
retlw B’00001001′
retlw B’00101001′
retlw B’00110001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00111001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’00110001′
retlw B’01000001′
retlw B’01000001′
retlw B’00111001′
retlw B’00101001′
retlw B’00001001′
retlw B’00001001′
retlw B’00111001′
retlw B’00110001′
retlw B’00101001′
retlw B’00001001′
retlw B’00001001′
retlw B’00001001′
retlw B’01000001′
retlw B’00111001′
retlw B’00101001′
retlw B’00101001′
retlw B’01000001′
retlw B’00111001′
retlw B’00110001′
retlw B’01100001′
retlw B’01100001′
retlw B’01100001′
retlw B’01110001′
retlw B’01100001′
retlw B’01000001′
retlw B’01110001′
retlw B’00001001′
Задержки везде выставил одинаковые и короткие, в дальнейшем пытался их менять но ничего не вышло. Скорее всего, автор прошивки использовал какую-то программу для кодирования midi.
Память микроконтроллера не велика, поэтому не стоит слишком длинные мелодии записывать. Лично я удалил одну мелодию, а на ее место поставил свою. Сохраняем, file>save as>сохранить (не меняя названия, но можно и сменить) > заменить (если не меняли имени файла). Пол-дела сделано, осталось откомпилировать в НЕХ. Для этого заходим в папку с установленной средой разработки ищем папку MPASM Suite, в этой папке запускаем MPASMWIN.exe.
Видео уже готовой елки, все собирал навесом, МК в панельку, к панельке все остальное). Забыл про вторую кнопку, это кнопка сброса, запускает МК сначала то есть просто световые эффекты без музыки, если нажать «МУЗЫКА» заиграет музыка. Все рабочие файлы для микроконтроллерной ёлки скачайте тут.
Форум по микроконтроллерам
Обсудить статью СВЕТОДИОДНАЯ ЁЛКА
radioskot.ru
Всем доброго времени суток! До Нового Года
А было именно:
Приступим!
Отмеряем проволоку на верхние ветви, делаем припуск на крепление ветки к стволу, складываем пополам и скручиваем между собой половинки. Таким образом получаем заготовку ветки:
Количество веток в первом ряду зависит от вашей фантазии, Я сделал 4. Далее крепим ветки к стволу при помощи изоленты.
Делаем макушку таким же методом. Далее делаем второй ряд веток вниз. У меня их 6 все сделаны как и первые, только они немного длиннее, количество веток в ряду и количество рядов в дереве зависит от Вас. Таким образом нужно сделать и закрепить все ветки на будущей ёлке.
Если вы не хотите делать гирлянду, то можно сразу обматывать ветки и ствол пряжей «Травка». Но я сделал гирлянду, а точнее даже две раздельные. Одна гирлянда из красных светодиодов а вторая из зеленых.
Паял светодиоды последовательно по 2 штуки, резистор 120 ом 0,04 ватта. Напряжение питания 6 вольт. На каждый кончик ветки по одному светодиоду. Кончик ветки вставлял между ножками светодиода. Проволока из которой сделаны ветки в лаковой изоляции.После пайки надевалась термоусадка.
Перед обмоткой веток проверил всю конструкцию на работоспособность (как видно на фото это уже вторая елка, а на видео в конце статьи третья).
Далее обмотал ветки пряжей «Травка»
Подставка для елки была сделана из картонной трубы (основа бобины упаковочной пленки). Верх подставки выпилен из ДСП, просверлено отверстие по диаметру ствола, ДСП прикреплено к картонной трубе гвоздями, низ подставки выпилен из крагиса. Ствол зафиксирован в подставке при помощи термоклея. Подставка обшита черным кашемиром.
Сбоку подставки просверлено отверстие под провод питания.
В подставку вставлен мультивибратор, рассчитан в программе «»Symmetrical multivibrator»» и спаяный по этой схеме:
Всё подключено по схеме. После установки мультивибратора в подставке, крепим дно подставки (крагис) мебельным степлером. Ёлка готова! По желанию можно имитировать снег на ветвях гуашью.
mozgochiny.ru
В этом мастер-классе мы будем делать елку из светодиодов и картона своими руками. Елка получится интересной и визуально очень легкой. Она эффектно смотрится в темноте при включении источника питания. Если вы желаете получить более эстетичную новогоднюю фигурку, замените исходный упаковочный картон куском ДСП, МДФ или другим более прочным материалом. Края деталей обязательно зашкурьте. Также при желании вы можете окрасить их и покрыть лаком или морилкой.
Материалы
Для работы вам будут нужны:
Шаг 1. Определитесь с желаемой высотой елочки и, исходя из этих данных, начертите на листе картона равнобедренный треугольник.
Шаг 2. Отступив от граней фигуры несколько сантиметров, начертите еще по одной линии с каждой из сторон, кроме нижней. У вас должно получиться подобие стрелки.
Шаг 3. Обе фигуры вырежьте острым ножом. Работайте предельно аккуратно. Линии срезов должны быть точными и ровными. В верхней части стрелки с внутренней стороны должен быть срез наподобие верха трапеции.
Шаг 4. На полученных фигурах нужно будет сделать по одному надрезу. У треугольника он должен располагаться в верхней части, у стрелки с внутренней стороны.
Шаг 5. Вставьте обе детали одна в другую, располагая их крест-накрест. Так, вы получите основание нашей необычной ели.
Шаг 6. Каркас мини-ели, начиная с вершины, обмотайте светодиодной лентой. При необходимости фиксируйте ее кусочками двустороннего скотча.
Шаг 7. Подключите ленту к источнику питания. Готово!
rukami.boltai.com
Частота колебаний зависит от номиналов емкостей и резисторов в цепях баз. Широченное поле для экспериментов.
Что же нам понадобится ?
1) Светодиоды. Я использовал трех цветов зеленые 6шт, желтые 6шт и красные 7шт.
2) Резисторы. 10кОм — 2шт, и 1кОм — равно количеству используемых светодиодов.
3) Пара транзисторов
4) Термоусадка диаметром 2 и 4 мм
5) Медная проволока, покрытая лаком, толщиной примерно 0,8 или 0,7мм
6) Что то еще…

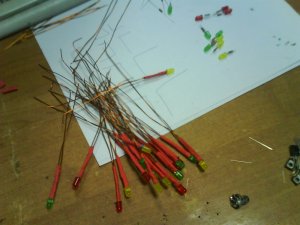

Проволоку надо нарезать на отрезки примерно 10-15см длинной. Количество таких отрезков должно быть равно количеству светодиодов умноженное на два. Целесообразно сделать половину отрезков 10см, вторую половину 15 см.
К светодиодам припаиваются резисторы, потом все это припаивается к нашим отрезкам из проволоки, как на рисунке.
Потом резисторы на светодиодах «прячутся» в термоусадку.
После этого необходимо еще раз проверить каждый светодиод с резистором на работоспособность, и уточнить полярность. Потом скручиваем вместе все «плюсы» светодиодов, и все «минусы» Потом пучок «плюсов» как бы разбиваем на два чтоб получились две примерно одинаковые группы светодиодов, которые будем подключать к нашему мультивибратору. Примерно вот так.

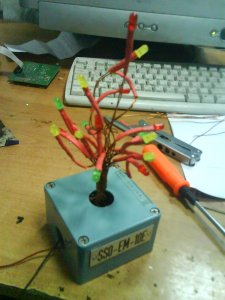

Мультивибратор я сделал навесным монтажом на двух транзисторах КТ816Г, и к сожалению не успел сфотографировать.
А вот и видео
Ну чтож друзья, до новых встреч в новом году !!
Алексей (SLAYER)
Местоположение в тайне.
Музыкант, паяльщег
datagor.ru
| количество | Обозначение и маркировка детали на схеме | |
| 6 | × | 10К резистор R1, R3, R5 на обеих платах |
| 6 | × | 330 Ом — 3K резистор R2 (2К), R4 (1К), R6 (330) на обеих платах |
| 1 | × | 2K резистор R7 (только на одной плате) |
| 6 | × | 47мкФ конденсатор C1, C2, C3 на обеих платах |
| 6 | × | 9014 транзистор Q1, Q2, Q3 на обеих платах |
| 13 | × | Красные светодиодыD1-D6 на обеих платах и D19 (только на одной плате с R7) |
| 12 | × | Желтые светодиодыD7-D12 (на обеих платах) |
| 12 | × | Зеленые светодиодыD13-D18 на обеих платах |
| 3 | × | Печатные платы |
| 4 | × | Контейнер батарей с крепежом, гнездо питания, выключатель и USB кабель питания |
Состав набора
На плате обозначены номера резисторов и их номинал, если номинал не обозначен ориентируйтесь на таблицу состава набора. Определение номинала установленного резистора осуществляется с использованием цветового кода или замером сопротивления резистора прибором.
Наборы 3D елок комплектуются парами резисторов R2, R4, R6 с номиналами сопротивления отличающимися от 1К. В любом случае резистор самого низкого сопротивления устанавливается в цепь питания зеленых светодиодов D1-D6, а резистор самого большого сопротивления в цепь красных светодиодов D7-D12. Установка резистора низкого сопротивления в цепь питания зеленых светодиодов позволит им светиться чуть-чуть ярче. Зеленые светодиоды обычно менее яркие относительно светодиодов другого цвета свечения.
Установка своими руками резисторов в плату
Откусывание проводников
Установка транзисторов на плату
Пайка транзистора на плате
Устанавливайте транзистор со стороны маркировки платы. Положение корпуса, должно соответствовать рисунку на плате. Пайку транзисторов проводите быстро без перегрева. Припаиваем все шесть транзисторов. Далее припаиваем электролитические конденсаторы.
Положительный электрод длиннее
Маркировка отрицательного электрода
Маркировка полярности на плате
Конденсаторы радиоконструктора припаяны
При пайке электролитических конденсатов необходимо учитывать полярность последних. Отрицательный электрод имеет маркировку на корпусе конденсатора, а сам вывод несколько короче положительного вывода. Отрицательный электрод на плате обозначен зашрихованной полоской. Если рисунка нет на плате, то площадка припаивания положительного электрода конденсатора обычно имеет квадратную форму. При установке конденсатора на плату учитывайте его положение на плате. Смотри фото. Далее устанавливаем на плату светодиоды.
Установка светодиода в плате
Светодиоды тоже имеют полярность при подключении. Длинный электрод светодиода положительный, а короткий — отрицательный. Снова обратите внимание на маркировку печатной платы и квадратную форму положительной площадки пайки. При пайке обязательно все светодиоды одинакового цвета Должны быть сгруппированы вместе с общим резистором и транзистором, как показано на схеме. Если подпаяете светодиоды разного цвета, то один цвет светодиода будет светится ярче, чем другой цвет (причем другой цвет может вообще не светиться!).
Обратите внимание на положение светодиодов относительно платы. Диод D19 пока не устанавливаем. После установки светодиодов настает время проверки правильности монтажа.
После установки на плату 3D елки всех элементов (за исключением светодиода D19 на кончике) плату надо протестировать. Для этого подается питание 5 Вольт на площадки обозначенные «-» и «+» на пеньке елки. Вставляем в контейнер батарейки и соблюдая полярность касаемся проводниками контактных площадок питания на плате. Смотрите видео. Если все детали установлены и припаяны правильно, то все светодиоды должны красиво мигать. Если нет — ПРОВЕРЯЙТЕ ПРАВИЛЬНОСТЬ МОНТАЖА и устраняйте ошибки. Далее устанавливаем элементы питания и коммутации на базовую плату.
Правильное положение выключателя на плпте
Установка гнезда питания 3D елки
Батарейный контейнер на базовой плате
Пайка проводников питания от батарей
Припаиваем кнопку выключателя питания 3D елки и гнездо подачи внешнего питания. Внимание! При установке выключателя питания вырезанная сторона кнопки должна быть обращена к ближайшему краю печатной платы, смотрите фото!. Куском обрезанного электрода от резистора или конденсатора закрепляется на плате гнездо подачи питания. Такая петля жестко зафиксирует гнезда на плате. Батарейный контейнер закрепляем ви
greatphis.ru
В этом мастер-классе мы будем делать елку из светодиодов и картона своими руками. Елка получится интересной и визуально очень легкой. Она эффектно смотрится в темноте при включении источника питания. Если вы желаете получить более эстетичную новогоднюю фигурку, замените исходный упаковочный картон куском ДСП, МДФ или другим более прочным материалом. Края деталей обязательно зашкурьте. Также при желании вы можете окрасить их и покрыть лаком или морилкой.
Материалы
Для работы вам будут нужны:
Шаг 1. Определитесь с желаемой высотой елочки и, исходя из этих данных, начертите на листе картона равнобедренный треугольник.
Шаг 2. Отступив от граней фигуры несколько сантиметров, начертите еще по одной линии с каждой из сторон, кроме нижней. У вас должно получиться подобие стрелки.
Шаг 3. Обе фигуры вырежьте острым ножом. Работайте предельно аккуратно. Линии срезов должны быть точными и ровными. В верхней части стрелки с внутренней стороны должен быть срез наподобие верха трапеции.
Шаг 4. На полученных фигурах нужно будет сделать по одному надрезу. У треугольника он должен располагаться в верхней части, у стрелки с внутренней стороны.
Шаг 5. Вставьте обе детали одна в другую, располагая их крест-накрест. Так, вы получите основание нашей необычной ели.
Шаг 6. Каркас мини-ели, начиная с вершины, обмотайте светодиодной лентой. При необходимости фиксируйте ее кусочками двустороннего скотча.
Шаг 7. Подключите ленту к источнику питания. Готово!
rukikryki.ru
Помимо традиционной елки, ваш дом могут украшать и миниатюрные варианты новогодней красавицы. Чтобы они смотрелись не хуже и также радовали глаз, для их изготовления можно использовать светодиодные гирлянды.
На смену традиционной большой елке пришли ее миниатюрные варианты, изготовленные из самых разных материалов. Наиболее празднично смотрится елочка из светодиодов. Способов, как сделать светодиодную елочку своими руками, существует несколько. Елочки при этом выглядят непохожими друг на друга и оригинальными.
Самый простой и легкий вариант изготовления светодиодной елки не требует особых усилий. Для изготовления такой елки понадобится светодиодная гирлянда, канцелярские кнопки и фотографии или небольшие пластмассовые игрушки. Украшать елка будет стену.
Кнопки необходимо закрепить в районе верхушки ели, на концах ее лап и в их основании. Отметьте середину светодиодной гирлянды и закрепите ее на верхней кнопке. Дальше пропускайте оба конца гирлянды через кнопки, изображая елку. Такую елку вы можете украсить легкими шарами, игрушками или фотографиями. Включайте светодиодную гирлянду и любуйтесь новой елкой.
Оригинальная елка со светодиодами может получиться на основе пустой бутылки из-под шампанского. Помимо бутылки вам понадобится дрель, сверло, пластилин, клей, светодиодная гирлянда и пергаментная бумага.
Бутылку нужно очистить от этикетки и сполоснуть. Подготовленную бутылку закрепите на рабочей поверхности при помощи пластилина. В нижней части бутылки место сверления оклейте пластилином. Начните сверлить отверстие. После того, как образуется небольшая выемка, в отверстие капните несколько капель воды. Это нужно, чтобы сверло сильно не нагревалось. Просверлите отверстие до конца. Удалите весь пластилин, ополосните бутылку и вытрите ее насухо.
Пропустите гирлянду через просверленное отверстие и заполните ею бутылку. Чтобы изделие больше напоминало елочку, сверните белую пергаментную бумагу конусом, края ее закрепите клеем. Включайте гирлянду. На этом ваша елочка готова.
Эта елочка по внешнему виду будет напоминать елку из-под бутылки шампанского, но будет смотреться эстетичнее. Для изготовления елки понадобится флористическая сетка, плотный картон, пищевая пленка, ножницы, клей ПВА, кисть, швейные иголки, светодиодная гирлянда и украшения для елочки.
Из картона нужно скрутить конус желаемой высоты. Флористическую сетку нарежьте полосами. В емкости разведите клей ПВА с малым количеством воды. Конус из картона обмотайте пищевой пленкой, излишки отрежьте. Куски флористической сетки смочите в растворе клея, и прикладывайте их к конусу, скрепляя швейными иголками. После того, как первый слой сетки подсохнет, выложите второй таким же образом. Оставьте конус до полного высыхания.
После этого снимите конус из сетки с картонной конструкции, пленку также аккуратно удалите. Внутрь конуса положите светодиодную гирлянду и украсьте всю елочку игрушками.
Все интересное
Перед Новым годом в каждом доме появляются елочки — искусственные и настоящие, большие, пушистые и маленькие. Небольшую новогоднюю елочку можно сделать и своими руками, например, из конфет. Вам понадобится- конфеты прямоугольной формы в фантике;-…
Украшение дома к Новому году — это весьма увлекательное занятие, которое нравится как взрослым, так и детям. Красивая елочка из ниток для такого дела придется как нельзя кстати. Именно ее я и предлагаю вам смастерить. Вам понадобится- моток…
Как сделать елочку своими руками? Актуальный вопрос в преддверии приближающегося Нового года. Создать зеленую красавицу – главный атрибут Нового года – очень просто. Перед вами несколько простых рекомендаций для создания красавицы-елочки из…
Для декорации интерьера на новогодние праздники прекрасно подойдет небольшая елочка, сделанная своими руками. Можно использовать технику артишок. В результате у вас должен получиться симпатичный сувенир из атласных лент. Елочка в стиле артишок:…
Превратить бутылку шампанского в елку можно несколькими способами. Сладкоежкам понравится, если она будет сделана из конфет. При помощи бумаги, мишуры, органзы бутылка шампанского изменится на глазах и станет миниатюрным пышным деревом. Сладкая…
Далеко не во всех квартирах есть место для пушистой новогодней елки, но не лишать же себя этого символа волшебного праздника! Сделайте маленькую елочку из блестящей мишуры или других подручных средств и украсьте ею комнату к Новому году. Вам…
Выбор интересного и эффектного подарка к Новому году – дело непростое. Но можно произвести впечатление и удивить друзей и близких оригинальным подарком, сделанным своими руками, – необычной «сладкой» елочкой. Вам понадобится-…
Все ближе Новый год и Рождество. Но не каждая семья в состоянии приобрести елку: кому-то это накладно, а некоторым просто некуд
greatphis.ru
Основу устройства составляет простейший мультивибратор.
