Работа большинства электрических приборов происходит на основе электронных плат и блоков, объединенных в функциональные схемы. Для получения надежного соединения радиодеталей и других компонентов схем применяется пайка. При которой в соответствии с п.3.1 ГОСТ Р ИСО 857-2-2009 осуществляется нагревание как самих спаиваемых деталей, так и припоя. Одним из популярных приспособлений для таких операций, на сегодня, является паяльный фен.
Паяльный фен предназначен для нагревания выводов элементов, запаянных в электронной плате и впаиваемых в нее бесконтактным методом. Наиболее часто такие устройства применяются для работы с деталями, имеющими большое количество выводов, мелкими радиоэлементами или в местах, где доступ классическим паяльником невозможен по техническим или конструктивным причинам. Наиболее распространенной сферой применения являются SMD элементы, микросхемы и прочее слаботочное оборудование которое выпаять жалом либо слишком тяжело, из-за опасности повреждения чувствительных компонентов, либо невозможно из-за их габаритов.
Термофен является одним из составляющих компонентов паяльной станции, применяемым для разогрева припоя и плат. Помимо этого их используют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.
В связи с узкой направленностью сферы применения паяльные фены используются для пайки легкоплавких припоев. Помимо этого их применяют для удаления лакового покрытия с ножек деталей, жил проводов горячим воздухом. Бесконтактный метод работы термофена основан на подаче разогретого потока в нужную точку, что обеспечивается конструктивными особенностями устройства.
Рис. 1. Устройство паяльного фенаКонструктивно паяльный фен состоит из таких же основных частей, что и классические модели, применяемые для решения бытовых и строительных задач. Устройство термофена представлено на рисунке ниже:
Основная задача корпуса – защита оператора от взаимодействия с нагревательными элементами и системой подачи воздуха.
Некоторые модели дополнительно оснащаются температурными индикаторами, регуляторами нагрева и другими вспомогательными функциями. Для удобства использования также могут устанавливаться уловители дыма, пинцеты и демонтажные пистолеты и т.д.
Современный рынок предлагает достаточно широкий выбор термофенов, однако все они могут существенно отличаться рабочими параметрами. Поэтому при выборе паяльного фена необходимо руководствоваться техническими характеристиками конкретной модели.
Среди наиболее важных характеристик для паяльного фена следует выделить:
Физически определяет количество тепла, выделяемого нагревательным элементом за единицу времени. Чем выше мощность паяльного фена, тем быстрее происходит нагрев. Данный параметр варьируется в пределах от 40 до 750 Вт.
Индикатор и регулятор температуры – позволяет отслеживать степень нагрева паяльным феном. А при необходимости, корректировать этот показатель в соответствии с потребностью обрабатывать конкретную деталь.
Чтобы подобрать наиболее подходящий для вас вариант паяльного фена необходимо разобраться с основными задачами, которые вы планируете решать с его помощью. Одним из важнейших критериев является температура плавления припоя, который используется для крепления радиодеталей на плате.
Так все припои можно условно разделить на легкоплавкие или мягки с температурой плавления от 145 до 400°С и тугоплавкие или твердые с температурой более 400°С. Соответственно, если вы будете паять легкоплавкие свинцово-оловянные припои, понадобится паяльный фен с диапазоном рабочих температур от 100 до 300 °С. Если вы хотите получить универсальное устройство, то лучше подобрать модель с верхним пределом в 500 — 800°С.
Также оцените шаг регулировки температуры, так как это напрямую повлияет на удобство получения нужного параметра.
По форме и размеру сопла определяется площадь нагрева для пайки. Таким образом тонкие круглые отверстия обеспечивают точечное воздействие паяльным феном на каждую ножку, квадратной формы отлично справляются сразу со всеми выводами микросхемы, или контроллера.
В зависимости от паяемых деталей выбирается и величина мощности паяльного фена. Так, для работы с компьютерными платами необходимо выбирать модели от 100 Вт и выше. Для особо мощных элементов применяются промышленные термовоздушные фены с мощностью до 1,7 кВт.
Сегодня на рынке предложен достаточно широкий выбор паяльного оборудования, поэтому в рамках данной статьи мы рассмотрим наиболее популярные модели. В качестве соискателей на роль часто покупаемых паяльных станций, важной составляющей которых является термофен, мы приведем как зарубежные, так и отечественные устройства.
1. LUKEY-868 — популярная модель от китайского производителя обладает мощностью в 750 Вт и способна регулировать температуру в пределах от 100 до 480°С. Комплектуется дисплеем и панелью управления, позволяющим регулировать рабочие характеристики. Дополнительно оснащен классическим паяльником и раздельными подставками для фена и жала. К преимуществам такого паяльного фена следует отнести:
2. Weller WHA 900 Set – относится к профессиональным паяльным агрегатам германского производства, оснащается турбиной для нагнетания воздушного потока. Обладает мощностью в 700 Вт и способен выдавать рабочую температуру в диапазоне от 50 до 550°С, производительность модели составляет 50 л/мин. К преимуществам такого паяльного фена относится:
3. ЗУБР 55350 – паяльная станция с феном отечественного производства, предназначена для реализации любых задач в пределах температур от 100 до 500°С. Мощность устройства составляет 650 Вт, а производительность воздушного потока достигает 120л/мин. Цифровая регулировка с панели управления отображается на электронном дисплее, что позволяет наглядно контролировать весь процесс. Паяльный фен Зубр отличается следующими преимуществами:
4. Quick 857DW — паяльная станция от китайского производителя, номинальная мощность устройства составляет 580 Вт, температурный диапазон в пределах от 100 до 450°С.
Паяльный фен способен выдавать воздушный поток в 100л/мин. Питание модели осуществляется от бытовой сети 230 В. Вес изделия составляет целых 2,4кг, что в некоторой мере усложняет его транспортировку.
К преимуществам такого паяльного фена следует отнести:
5. ELEMENT 858 – представляет собой одну из самых доступных по цене и простых в работе паяльный станций с феном. Для управления комплектуется двумя ручками-регуляторами, позволяющими изменять температурный диапазон в пределах от 100 до 450°С. Нагнетание воздушного потока осуществляется турбиной, доступная мощность составляет 650 Вт. Производительность паяльного фена достигает 120л/мин, но для получения номинальной температуры необходимо подождать несколько секунд.
К преимуществам следует отнести:
6. МЕГЕОН 00686 – отечественная модель паяльной станции с паяльным феном, характеризуется средним расходом электроэнергии на нагрев в 500 Вт. Максимальная температура может достигать 500°С. Вес модели составляет 2,5кг, питается от сети 230 В. К преимуществам модели относится цифровой дисплей и возможность регулировки, как тепловых параметров, так и скорости воздушного потока.
Рис. 9. Термовоздушная паяльная станция с феном-карандашом METCAL HCT2-2007. METCAL HCT2-200 – паяльная станция, предназначенная для проведения тонкой пайки, оснащается шестью насадками для фена. Потребляет из сети мощность 200 Вт, работает в температурном диапазоне от 100 до 450°С. Вес устройства составляет 2,2 кг.
Е. Петрунин «Справочник по пайке» 2003 … самопальная паяльная станция 2 в 1, на основе фена и набора для сборки паяльной станции на T12
Для начала фен.

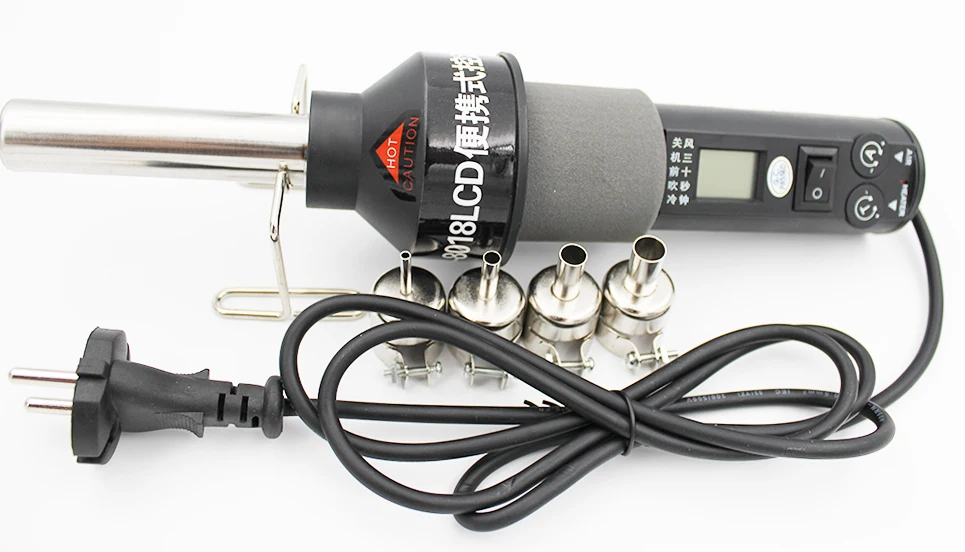

Прикуплен фен на просторах ebay в прошлом году, по самой низкой цене. За давностью времен, упаковка не сохранилась, но помню что это быт желтый, изнутри запупыреный конверт огромных размеров… Размером чуть больше пакета антистатика, в которую фен и был вложен, где-то 300х400 мм. Зачем фен в антистатик… чёт я завис…
Помню, приехал он довольно шустро и без повреждений.
ТТХ с сайта продавца:
1. Model: 858 858D 898D 852D
2. Color: Black
3. Dimensions: (8.66 x 2.36 x 1.18)» / (22 x 6 x 3)cm (L x W x H)
4. Weight: 7.90oz / 224g
5. Voltage: 220V
Package Includes:
1 x Hot Air Gun Handle
Реальные размеры как и вес вроде соответствуют.
Пришлось выходить из положения, срезав ножовкой по металлу хомут для крепления и выгнув бокорезами края насадки, чтобы получились этакие зацепы, которые входят в направляющие на корпусе нагревателя фена. При повороте насадки она жестко фиксируется на корпусе нагревателя.
5 вольт, для компенсации падения напряжения на проводах.
По традиции ссылка на скачивание архива, схема и печатка в DipTrace плюс прошивка из блога. За что автору большое спасибо.
Ссылка на архивчик с терморегулятором.
Дополнение:
При подсказке уважаемого GDN
была скачана с радокота и залита обновленная прошивка, так же заменен резистор R1 на 10 кОм.
В результате получено пять предустановок температуры, отключение фена при температуре не 50, а 40 градусов Цельсия. На вид циферки стали меньше прыгать и нервировать, температура на выходе стала более стабильной.
И вам, всем дочитавшим, большое спасибо и удачи.
