Статья была написана для сайта Паяльник. Оригинал: http://cxem.net/sound/light/light114.php. Дополнена прошивкой для Atmega48/88/168/328.
Стал глубже погружаться в мир театрального света и стало интересно, как же оно работает.
Световое оборудование сейчас управляется по DMX-512. Этот протокол работает на сетях RS-485. DMX-512 крайне простая штука. Представляет собой до 512 байт с данными о значении канала, передаваемых последовательно. И все. На самом деле вовсе не обязательно отправлять все 512 байт, но если нужно сказать, что изменилось значение на, допустим, 27 канале, то необходимо отправить значения не только измененного канала, но и все предыдущие. Остальные 485 каналов отправлять вовсе не нужно.
Для устройства я выбрал ATmega8, но, забегая вперед, скажу, что по объему памяти она бы поместилась и на Tiny13. Вот только Tiny13 не умеет тактироваться от кварца да и аппаратного UART в нем нет.
Подошла бы Tiny2313, но разница в цене настолько мала, что можно и раскошелиться на более крутое железо.
Минимальная схема устройства состоит из: преобразователя UART в RS-485 (например max485), микроконтроллера, кварцевого резонатора, пары конденсаторов и резистора.
Теперь прошивка. Первым делом инициализируем USART на скорости 250 000.
[pastacode lang=»c» manual=»%23define%20USART_BAUDRATE%20250000%0A%23define%20UBRR_VALUE%20(F_CPU%2F16%2FUSART_BAUDRATE-1)%0A%20%0Avoid%20USART_Init()%0A%7B%0A%20%20%20%20%2F%2F%20Set%20baud%20rate%0A%20%20%20%20UBRRH%20%3D%20(uint8_t)(UBRR_VALUE%3E%3E8)%3B%0A%20%20%20%20UBRRL%20%3D%20(uint8_t)UBRR_VALUE%3B%0A%20%20%20%20%2F*%20Set%20frame%20format%3A%208data%2C%202stop%20bit%20*%2F%0A%20%20%20%20UCSRC%20%3D%20(1%3C%3CURSEL)%7C(1%3C%3CUSBS)%7C(3%3C%3CUCSZ0)%3B%0A%20%20%20%20%2F%2Fenable%20reception%0A%20%20%20%20UCSRB%20%7C%3D%20(1%3C%3CRXEN)%3B%0A%20%20%20%20%2F%2F%20%D1%80%D0%B0%D0%B7%D1%80%D0%B5%D1%88%D0%B0%D0%B5%D0%BC%20%D0%BF%D1%80%D0%B5%D1%80%D1%8B%D0%B2%D0%B0%D0%BD%D0%B8%D0%B5%20%D0%BF%D0%BE%20%D0%BF%D1%80%D0%B8%D0%B5%D0%BC%D1%83%20%D0%B1%D0%B0%D0%B9%D1%82%D0%B0%0A%20%20%20%20UCSRB%20%7C%3D%20(1%3C%3CRXCIE)%3B%0A%7D» message=»» highlight=»» provider=»manual»/]
Работать будем на прерываниях.
Создаем глобальный массив под интересующие данные. Для этого нужно задать сколько каналов интересуют и начальный адрес. Начальный адрес должен легко изменяться. Способов несколько: энкондер, кнопки, DIP переключатели… Тут уж на Ваш выбор. Глобальный массив позволяет задавать данные в прерывании и использовать эти данные в основном цикле программы.
[pastacode lang=»c» manual=»%23define%20COUNT_CHANNELS%204%0Aunsigned%20char%20data%5BCOUNT_CHANNELS%5D%3B%0A%20%0Aunsigned%20int%20DMX_Current_Channel%20%3D%200%3B%0Aunsigned%20int%20DMX_Start_Channel%20%3D%200%3B» message=»» highlight=»» provider=»manual»/]
Самой сложной задачей является разделение посылок между собой. Для этих целей предусмотрен интервал тишины. Линия опускается в 0, что является старт-битом. Далее микроконтроллер ждет данные и 2 стоп-бита. Последних он так и не дожидается, что генерирует ошибку «Frame Error». Микроконтроллер выставляет флаг, который позволяет определить начало нового пакета.
[pastacode lang=»c» manual=»ISR(USART_RXC_vect)%0A%7B%0A%20%20%20%20unsigned%20char%20UART_Status%20%3D%20UCSRA%3B%0A%20%20%20%20unsigned%20char%20UART_Data%20%3D%20UDR%3B%0A%20%20%20%20%2F%2F%20%D0%9E%D0%B1%D0%BD%D0%B0%D1%80%D1%83%D0%B6%D0%B5%D0%BD%D0%B0%20%D0%BE%D1%88%D0%B8%D0%B1%D0%BA%D0%B0%20(Frame%20error)%0A%20%20%20%20if%20(UART_Status%20%26%20(1%3C%3CFE))%7B%0A%20%20%20%20%20%20%20%20DMX_Current_Channel%20%3D%200%3B%0A%20%20%20%20%20%20%20%20DMX_Break%20%3D%201%3B%0A%20%20%20%20%7D%20else%20if%20(DMX_Break%20%3D%3D%201)%7B%0A%20%20%20%20%20%20%20%20int%20index%20%3D%20DMX_Current_Channel%20-%20DMX_Start_Channel%20-%201%3B%0A%20%20%20%20%20%20%20%20if%20((index%20%3E%3D%200)%20%26%26%20(index%20%3C%20COUNT_CHANNELS))%7B%0A%20%20%20%20%20%20%20%20%20%20%20%20data%5Bindex%5D%20%3D%20UART_Data%3B%0A%20%20%20%20%20%20%20%20%7D%0A%20%20%20%20%20%20%20%20DMX_Current_Channel%2B%2B%3B%0A%20%20%20%20%7D%0A%7D» message=»» highlight=»» provider=»manual»/]
Дополнительное условие (DMX_Break == 1) является костылем и предотвращает установку ложных значений при включении устройства посреди передачи.
В результате мы имеем массив, где лежат значения на интересующих нас каналах. Что с ними делать — придумайте сами. Например LED прожектор или даже, при наличии пары сервоприводов, полноценная голова! Тут только стоит проявить фантазию!
К статье оригинальной статье были приложены два варианта устройств. Первый — тестер линии с отображением данных первого канала на семисегментных индикаторах (3 цифры). Практической пользы от такого устройства мало, но для обучения можно и собрать на макетной плате. Второе же устройство куда полезнее. В нем я использовал выводы с ШИМ, данные для которых поступают по DMX-512. Его можно использовать для оцифровки старых аналоговых диммеров, управляемых сигналом 0-10 Вольт (добавив операционный усилитель), или же для сборки собственных приборов.
Исходный код и прошивки для Atmega8
После оцифровывал старенький димер, но там было уже 6 каналов, а Atmega8 имеет всего 4 аппаратных ШИМ.
Перенес код под Atmega48/88/168/328. Прошивка не совсем соответствует схеме устройства, так как при разводке платы все выводы DIP переключателя перепутались.
Исходный код и прошивка 6-канального димера на Atmega48/88/168/328
В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.
В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает».
Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.
Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.
Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер.
Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.
Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.
Наиболее вероятны следующие неисправности кабеля витых пар:
— полный обрыв одного или нескольких проводов − встречается часто;
— короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.
В поисковых системах часто ищут ответ на вопрос: «программа для проверки кабеля витых пар». В компьютере с установленной системой Windows уже есть такая программа, которая выдает сообщение «Сетевой кабель не подключен», в случае обрыва или замыкания в кабеле витых пар.
Место же обрыва или замыкания придется искать самостоятельно, нет такой программы, которая указала бы точно место и причину неисправности. Для этого есть специальные тестеры, например MicroScanner Pro.
Другое дело, если связь с Интернетом есть, но она нестабильна или скорость загрузки внезапно упала. Для проведения мониторинга трафика по сети есть отличная бесплатная программа, точнее утилита, которая называется Network Traffic Monitor.
Она позволяет в режиме реального времени измерять скорость передачи данных, наблюдать изменение скорости во времени, сохранять данные на винчестере, резиновые окошки, широкие возможности настройки и много других полезных сервисов. Поддерживает множество языков, в том числе и русский.
Установить программу на компьютер просто, достаточно запустить ехе файл и нажать несколько раз кнопку подтверждения. Network автоматически добавится в автозагрузку и будет выполнять мониторинг, и сохранять все данные. Для вывода на экран монитора любого из окошек, достаточно нажать правой кнопкой мышки на иконку в трее и выбрать нужное окошко.
Network Traffic Monitor лучшая утилита для анализа и диагностики качества сети из всех, с которыми я знакомился при поиске. Работоспособность программы Network Traffic Monitor проверена мной с Windows HP и Windows 7. Скачать программу Network Traffic Monitor одним нажатием кнопки мышки Вы можете с моего сайта.
Для проверки кабеля витых пар со знанием дела желательно представлять, электрическую схему подключения кабелем витых пар сетевой карты компьютера с другими устройствами, хабом, свичем или другим компьютером. На рисунке представлена схема участка сети подключения компьютера к активному оборудованию, хабу или свичу.
Для проверки кабеля витых пар представляет интерес как раз часть схемы сетевой карты или хаба, к которой подключен разъем кабеля витых пар RJ-45. Как видите, каждая пара подключена к трансформатору по симметричной схеме (от середины обмотки трансформатора сделан отвод, который соединен с общим проводом, иногда через резистор или конденсатор).
Благодаря такому подключению, все наводимые помехи в кабеле приходят на вход в противофазе, и взаимно уничтожаются, а полезный сигнал приходит в фазе и величина его не изменяется. Трансформаторная схема имеет еще одно достоинство, защищает активное оборудование от коротких замыканий и перепутывания проводов в кабеле витых пар при подключении.
У некоторых возникает вопрос, какую форму и размах имеет сигнал в витых парах? На представленной фотографии осциллограмма информационного сигнала. На витых парах сигналы как Rx, так и Tx имеют приблизительно одинаковую форму и размах около двух вольт. По одной паре сигнал передается, а по второй принимается, поэтому и для связи и нужны две пары. Если один из разъемов RJ-45 кабеля витых пар вынут из оборудования, то передача сигнала автоматически прекращается.
Теоретически сигнал в витой паре должен иметь прямоугольную форму, но так как имеется емкость и сопротивление проводников, то форма сигнала закругленная.
По этой причине и ограничена удаленность между точками связи, обычно не более 100 метров. Величина сигнала 2 В не опасна для человека, не опасно для сетевого оборудования и короткое замыкание между парами, так что можно заниматься поиском неисправности кабеля витых пар без его отключения от сети. Сетевая карта, свич или хаб из строя не выйдут.
Найти обрыв в кабеле витых пар можно несколькими способами: внешним осмотром, прозвонкой мультиметром или стрелочным тестером и народными способами.
Начинать проверку utp кабеля следует с внешнего осмотра кабеля по всей его длине, особое внимание нужно обратить на качество обжима в вилках RJ-45. При небрежном обжатии проводники могут быть не вставлены в вилку до упора, и контакт будет плохим. Или проводники перехлестнуты между собой в месте фиксации (бывает с зеленой парой, так как ее проводники обжимаются на расстоянии двух контактов) и витые пары в этом месте могут замкнуться.
Если визуальный осмотр не позволил обнаружить неисправность, тогда необходимо выполнить тестирование кабеля витых пар.
Если бы в Вашем распоряжении имелся современный кабельный тестер с ЖК-дисплеем например, MicroScanner Pro, позволяющий определить не только вид дефекта в кабеле витых пар, но и место его нахождения, или хотя бы самодельный светодиодный тестер, то вопросов бы не возникло. Однако в быту приходится обходиться подручными средствами.
У многих есть в распоряжении универсальный измерительный прибор, стрелочный тестер или цифровой мультиметр, позволяющий измерять сопротивление электрических цепей, переменный и постоянный ток и напряжение. Стрелочным тестером или мультиметром, включенным в режим измерения сопротивления, можно с успехом проверить целостность витых пар кабеля. Как подготовить приборы для измерения сопротивления Вы можете узнать из статьи «Измерение сопротивления».
Самый простой способ проверки, является прозвонка оранжевой и зеленой витой пары стрелочным тестером.
Для этого нужно вынуть вилку RJ-45 из сетевой карты компьютера. Дале, щупами тестера, включенного в режим измерения сопротивления, прикоснуться сначала к оранжевому и бело-оранжевому проводнику витой пары. Тестер должен показать сопротивление 1-2 Ома, затем к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ома. Полярность подключения тестера значения не имеет. Далее замеряется сопротивление между оранжевым и зеленым проводниками пары. Оно должно быть более 100 Ом, обычно равно бесконечности. Если результаты измерений соответствуют приведенным выше значениям, значит, витые пары в кабеле исправны.
Вот еще один способ более сложный, но надежный и незаменим, если проверяемый сетевой кабель витых пар не подключен к оборудованию. Нужно свести концы кабеля с вилками RJ-45 в одно место и прозвонить проводники. Нужно установить на приборе переключатель в положение измерения сопротивления и по схеме проверить целостность проводников и отсутствие короткого замыкания между ними.
На фотографии изображен кабель витых пар обжатый в коннекторе RJ-45 по варианту В цветовой маркировки.
Концом одного щупа прибора прикасаются к контакту одной вилки RJ-45, а другим щупом прикасаются к одноименному контакту второй вилки. Сопротивление должно быть равно нулю. По очереди прозваниваются провода каждого цвета и каждый провод проверяется на отсутствие короткого замыкания с любым другим. Проверку на отсутствие короткого замыкания проводят на одной вилке. Для этого один конец щупа подсоединяется к контакту, допустим номер 1, а второй по очереди ко всем остальным. Далее щуп подсоединяется к контакту 2 и по очереди к 3, 4, 5, 6. Так как в передаче сигнала задействованы только две пары (оранжевая и зеленая, контакты вилки 1, 2, 3, 6), то на них надо при проверке обратить особое внимание.
Но не всегда есть возможность свести разъемы utp кабеля в одну точку. В таком случае без дополнительного приспособления обойтись трудно. Конечно, можно удлинить конец щупа тестера на всю длину кабеля и вдвоем выполнить проверку, или обрезать одну из вилок RJ-45, зачистить провода и скрутить их между собой попарно.
Но целесообразнее сделать простейшее приспособление из розетки для RJ-45, закоротив в ней пары отрезками проводников диаметром 0,5 мм или резисторами, как показано на фотографии. Резисторами лучше, так как это позволить проверить не только целостность проводников витой пары, а и наличие короткого замыкания между ними. Если измеренная величина сопротивления равна нулю, а не установленному в розетке, значит, проводники закорочены между собой. Номиналы резисторов для перемычек витых пар лучше взять разные, например 50, 100, 150 и 200 Ом. Тогда результаты измерений будут более информативными.
Вилка RJ-45 одного конца кабеля витых пар вставляется в розетку с перемычками, прикасаясь щупами тестера к контактам второй вилки, выполняют по очереди проверку каждой витой пары и отсутствие короткого замыкания между соседними парами по выше описанной технологии.
Благодаря разным номиналам сопротивлений легко проверяется правильность обжатия витых пар, при проверке вновь изготовленного кабеля.
Если какие-либо пары перепутаны местами, то по величине сопротивления — это сразу будет видно. Например, если при проверке оранжевой пары мультиметр покажет сопротивление 100 Ом вместо положенных 50, значит, вместо оранжевой пары в контакты 1 и 2 RJ-45 обжата другая пара, или кабель обжат по другому варианту.
Проверять кабель витых пар, касаясь вилки RJ-45 очень неудобно. Если в наличии имеется свободная розетка RJ-45, то можно улучшить условия измерений. Вставить второй конец кабеля в розетку и измерения проводить, касаясь щупами контактов внутри розетки.
По результатам проверки принимается решение о дальнейших действиях. Если оранжевая или зелёная пары в обрыве или замкнуты, то можно заменить их одной из неиспользуемых, коричневой или синей, если они исправны. Для этого придется обрезать сначала одну вилку и опять прозвонить все пары, затем вторую с повторной проверкой пар, так как обрыв или короткое замыкание может быть в самих вилках. Замыкания бывают в месте зажима кабеля фиксатором в вилке при неправильной подготовке проводов.
Обрыв, если проводники при подрезании внешней оболочки кабеля надсечены. В этом месте они часто и ломаются. Если после обрезания вилок все пары оказались с дефектами, надо более внимательно осмотреть кабель по всей длине, в случае если поврежденное место обнаружить не представится возможным, придется менять кабель витых пар новым.
Если под рукой нет тестера или мультиметра, то можно проверить исправность кабеля витых пар без них по ниже предлагаемой методике. Нужно отрезать от концов кабеля куски по 10-15 см. вместе с разъемами. Освободить концы кабеля от оболочки на 5 см. и снять изоляцию с каждого из проводов на длину 2 см.
В небольшую емкость из диэлектрического материала (стекло, пластик, полиэтиленовый пакет) налить немного воды с растворенной в ней поваренной солью из расчета четверть объема соли от объема воды. Чем соли больше, тем лучше. Соль добавляется в воду, чтобы уменьшить ее электрическое сопротивление. Погрузить все проводники одного конца кабеля в емкость с раствором.
Можно погружать каждую витую пару и по очереди. Расстояние между проводниками витых пар должно быть минимальным, но соприкасаться они не должны.
Витые пары противоположного конца кабеля последовательно подсоединить к полюсам любой батарейки или источника питания величиной более 3 В. При очень большей концентрации соли в подогретой воде достаточно будет и 1,5 В. Такое напряжение выдает любая пальчиковая батарейка, например от пульта дистанционного управления телевизором. С успехом подойдет аккумулятор от сотового телефона, у него напряжение около 3,7 В. Батарейка от материнской платы тоже сгодится, у нее напряжение 3,2 В. При наличии резистора номиналом 50-100 Ом, лучше подключать батарейку через него, для защиты на случай короткого замыкания витых пар. Полярность подключения значения не имеет.
В качестве источника питания можно использовать телефонную сеть. Напряжение в телефонной сети около 40 вольт и ток постоянный, ограниченный на телефонной станции 40 мА. Такое подключение безопасно для человека и телефонной линии.
Этим вариантом удобно воспользоваться, если нужно подать напряжение на витую пару в подъезде, где рядом находится телефонная коробка.
Для проверки подойдет любое зарядное устройство от сотового телефона, USB порт компьютера, на крайних клеммах там 5 В. К USB без токоограничивающего резистора подключаться не допустимо, можно вывести из строя компьютер. Для проверки витых пар достаточно тока 2 мА.
После подачи напряжения, на противоположных концах витой пары, которые в воде, будет наблюдаться следующая картина.
Как видно, на проводнике, который подсоединен к минусу (катоду), выделяются мелкие белые пузырьки водорода, а подключенному к плюсу (аноду) – желто-зеленые — хлора. Очевидно, что пара в порядке и нет короткого замыкания с другими проводниками. В случае замыкания, в зависимости от того, с каким проводом, шли белые или желтые пузырьки еще и с другого провода.
Если найдено повреждение, то проверку витых пар на этом можно закончить и заменить неисправную витую пару синей или коричневой.
Например, при проверке витых пар выявлен обрыв в оранжевой паре. Тогда соединяете оранжевую пару, идущую от разъемов, с синей парой кабеля. Технология соединения описана на странице «Удлинение кабеля витых пар».
Безусловно, лучше обжать кабель новыми коннекторами, а не сращивать. Или обжать старыми способом, описанном на страничке «Как обжать вилку RJ-11, RJ-45 на кабель витых пар».
Если оранжевая и зеленая пары в порядке, и Вы не хотите возиться с обжимом коннекторов, нужно проверить отрезанные куски кабеля с коннекторами. Для этого скручиваются вместе зачищенные от изоляции все цветные провода витых пар и отдельно белоцветные.
Коннектор погружается в соляной раствор на такую глубину, чтобы контакты оказались полностью в воде. Скрученные провода подсоединяются к батарейке.
На четырех из восьми контактов через один, должны образоваться белые пузырьки. Меняете полярность подключения батарейки, пузырьки должны образоваться на контактах, на которых не появлялись до этого и тоже строго через один.
Отклонение от этого сразу свидетельствует о неисправности. Например, если белых пузырьков нет на одном из контактов, значит провод в обрыве, если нет ни на одном контакте, значит короткое замыкание между проводниками. Для уточнения, можно выполнить индивидуальное тестирование пар, раскрутив ранее сделанные скрутки.
В зависимости от полученных результатов придется заниматься обжимом или сращивать провода.
Кабель подготавливается, как описано выше, только емкость с соляным раствором заменяется половинкой картошки. Втыкается последовательно каждая пара в картошку на глубину 1-1,5 см. Расстояние между проводниками должно быть минимальным.
Как видите на фото вокруг провода, который подсоединен к плюсовому выводу батарейки позеленело, а вокруг минусового появилась белая пена. Когда провода будут вынуты из картошки, вы заметите потемнение провода, на который подавался минус. Если изменений на срезе картошки не произошло, значит, проводники витой пары в обрыве или закорочены между собой.
Ради интереса ткнул провода в срез яблока. Не так явно, но что провода в порядке очевидно.
Описанным способом проверки витой пары можно проверять провода любого типа, сечения и длины.
Это полезное небольшое устройство размером с брелок, которое может визуально отображать наличие и полярность данных в сети управления освещением DMX.
На самом деле тестеру для работы требуется только резистор, включенный последовательно со светодиодами, но дополнительный резистор на контактах 2 + 3 позволяет тестеру удваиваться в качестве грубого терминатора.
.. Когда они инкапсулированы, кажется, что линзы исчезают, и вы видите только острые точки света от светодиодных чипов.Сделать тестер DMX.
Я сделал это, и, похоже, оно работает хорошо.
Выглядит круто, и я не могу дождаться, чтобы сделать его.
Хотя хотелось бы пример как сделать такой с 4х контактным разъемом. Есть ли у кого-нибудь инструкция для 4-pin? Будут ли по-прежнему контакты 2 и 3
?
если он не сломан, разберите его, выясните, почему он не сломан, и соберите его обратно
Поздравляю, Маккриди00. Хотелось бы думать, что вы нашли ссылку на эти инструкции в нашей совместной статье: http://www.controlbooth.com/forums/…cles:DIY+DMX:+Demux,+Protocol+Converters,+etc.
Волк сказал:
…Хотя хотелось бы пример как сделать такой с 4х контактным разъемом. Есть ли у кого-нибудь инструкция для 4-pin? Будут ли по-прежнему контакты 2 и 3
Нажмите, чтобы развернуть…
Возможно (но зависит от вашего скроллера или другого гаджета) это будут контакты 2 и 3, см. http://www.controlbooth.com/forums/lighting/7714-color-scrollers.html#post90957. Пока вы строите один, рассмотрите другой светодиод другого цвета или стиля, чтобы проверить напряжение между контактами 1 и 4. Не используйте на Morpheus ColorFaders.
Пришлите мне один, когда закончите.
«Держи шляпу и аллилуйя, мама тебе ее покажет!»
вот тот, который я сделал на прошлой неделе.
Выглядит великолепно!
Я не читал эту конкретную статью, но я помню, в каком-то другом руководстве кто-то сказал поставить 2 светодиода параллельно, но перевернутыми и другого цвета, чтобы вы могли видеть, действительно ли «данные» меняются.
.
Светодиод вошел в отверстие естественным путем или потребовалось некоторое усилие?
Я использовал готовое отверстие. Это сработало отлично.
И я использовал двухцветный светодиод (красный/зеленый).
Заплатил около 1$ за резисторы и светодиод.
Маккриди00 сказал:
Я использовал фактическое отверстие, которое было предварительно сделано. Это сработало отлично.
И я использовал двухцветный светодиод (красный/зеленый).
Заплатил около 1$ за резисторы и светодиод.
Нажмите, чтобы развернуть…
О, хорошо, этот светодиод только выглядит так, как будто у него 2 провода, поэтому я предположил, что это односторонний…
Двухцветный светодиод представляет собой два светодиода в одном корпусе.
Два светодиода в корпусе разного цвета и полярности, с общей парой выводов.
Имейте в виду, что этот тестер может и не может вам сказать. Он может сообщить вам о наличии сигнала и, возможно, о том, что сигнал меняется. Он не может сказать вам, является ли размах напряжения правильным, каким-то образом искаженным или имеет ли он шум. Но этот маленький инструмент может пригодиться.
На самом деле, это многое вам расскажет. См. http://www.dfd.com/pdf/tstrdata.pdf. Я предполагаю, что модель DIY передает всю ту же информацию, но я могу ошибаться в этом.
«Держи шляпу и аллилуйя, мама тебе ее покажет!»
Просто из любопытства, Маккриди, вы приобрели 5-контактный разъем XLR на месте или заказали его в Интернете? Я собирал необходимые материалы для этого же проекта, но мне еще предстоит найти местный магазин, в котором есть разъемы…
73
LD/ME в Чикаго
Это в моем списке вещей, которые нужно собрать. Однако, хотя он сообщает вам, есть ли сигнал, он не помогает вам с напряжением и т. Д. Кто-нибудь построил один из них с тестовыми портами для доступа к сигналу с помощью мультиметра? Если вы зальете его, вам понадобится что-то вставленное для обеспечения доступа (и надеюсь, что смола не запечатает ваш путь), но это будет отличным дополнением к инструменту.
Тим.
Тимоти К. Кахолл
The Main Event, Inc.
www.themainventmd.com
Я хотел бы увидеть один со встроенным прицелом. Это, вероятно, сложнее сделать, поместив прицел с трубкой 3RP1 в заднюю часть корпуса XLR.
Осциллограф в тестере может стать настоящей проблемой.
Однако вместо того, чтобы подключать резисторы напрямую к разъему, достаточно просто вставить пару перемычек между разъемом и резистором (или светодиодом). Это обеспечит доступ к любому уровню испытательного оборудования, которое вы выберете для применения.
Похоже, мне предстоит поездка в Radio Shack.
Тим.
Тимоти К. Кахолл
The Main Event, Inc.
www.themainventmd.com

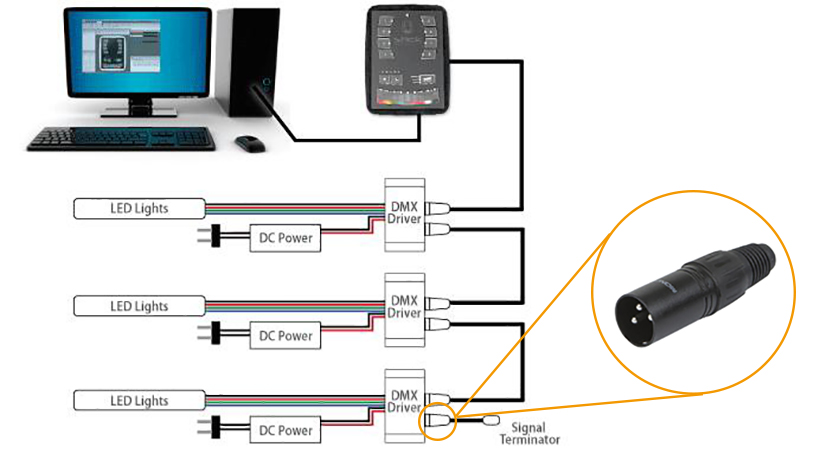

Помогите! Я хочу построить терминатора. Резистор должен быть 120 Ом? В моем местном магазине Radio Shack только 100 Ом и 150 Ом (половина ватта). Может ли любой из них работать?
Давно потерянный CBer.
.. дурацкий колледж, отнимающий у меня все время…
liperjp сказал:
Помогите! Я хочу построить терминатора. Резистор должен быть 120 Ом? В моем местном магазине Radio Shack только 100 Ом и 150 Ом (половина ватта). Может ли любой из них работать?
Нажмите, чтобы развернуть…
Я думаю, что это достаточно близко. Это говорит технический специалист во мне. В любом случае, это обычно значения в десять процентов, поэтому ваш резистор «150 Ом» может быть где-то между 135 и 165 Ом, а резистор на 120 Ом может достигать 132 Ом.
Более близкое значение и более жесткий допуск лучше, но близко близко.
Вот что написал Ник Мобсби в своей книге «PracticalDMX»:
«Величина резистора является функцией волнового сопротивления кабеля. Это естественное сопротивление в омах бесконечной длины кабеля. длина кабеля определяется как «свободная от отражений». Типичные кабели, используемые для установленной сети DMX, такие как Belden 9842, имеют импеданс 120 Ом. Большинство кабелей имеет импеданс между 90 и 150 Ом. Значения, близкие к характеристическому импедансу, также будут работать.
По этой причине я рекомендую использовать согласующий резистор сопротивлением 120 Ом».
вы можете купить 5-контактные разъемы от Digi-Key Corporation — USA Home PageMouser Electronics — Дистрибьютор электронных компонентовAltex Computers and Electronics or Home — Ace Electronics
Что касается резисторов, я использую 120 Ом 1% (максимум 5%) 1/4 Вт. Все, что вы пытаетесь сделать, это прекратить сигнал, поэтому единственная потребляемая мощность — это мощность резистора.
Я только что заказал 5-контактный штекер xlr, чтобы сделать один из этих
Я собирался сделать это уже несколько месяцев, и потому что он понадобится мне через пару недель.
Надеюсь, я не пойду и не расплавлю пластик на вилке паяльником сейчас .хаа.
Я использую отдельные светодиоды, поэтому я могу видеть, если один из них не отвечает, что указывает на проблему с микросхемой драйвера. Если вы используете комбинированный двухцветный светодиод, трудно увидеть отдельную активность, так как один светодиодный кристалл всегда ярче другого.
Светодиод имеет типичное падение напряжения 2,2 вольта, поэтому, если вы хотите расширить этот диапазон тестеров светодиодов, включите стабилитрон последовательно со светодиодом, чтобы вы знали, что он не загорится, пока не превысит напряжение, поэтому вы можно увидеть, находится ли напряжение питания вашего скроллера в диапазоне.
derekleffew сказал:
На самом деле, это многое вам расскажет. См. http://www.dfd.com/pdf/tstrdata.pdf. Я предполагаю, что модель DIY передает всю ту же информацию, но я могу ошибаться в этом.
