Понимание различий между UART и USB

2022-01-26

Джессика Хопкинс

USB и UART — распространенные коммуникационные интерфейсы, используемые во встроенных системах для отправки и получения данных между устройствами. UART считается одним из первых интерфейсов связи, применяемых к компьютерам. Однако более новый протокол USB заменил многие системы UART, но оба они по-прежнему широко распространены во встраиваемой промышленности. В этой статье мы расскажем о связи USB и UART, а также об их взаимосвязи.

UART to USB в компьютерах

Когда компьютеры были впервые представлены, вспомогательные устройства, такие как мыши и принтеры, часто подключались с помощью кабелей к последовательному порту компьютера и соответствовали новому стандарту последовательной передачи данных, называемому RS-232. Устройства UART были созданы, чтобы быть совместимыми с этой связью.

Последовательный порт DB-9 на печатной плате

USB, однако, почти полностью заменил эти устаревшие кабели и разъемы, которые работают с использованием связи UART. USB, последовательный протокол, который также соответствует стандарту RS-232, был представлен как более продвинутый и стандартизированный способ связи устройств посредством квитирования, обнаружения устройств, автоматического согласования скорости и т. д. UART все еще используется сегодня, но в основном используется в модулях GPS и Bluetooth, Arduino и других микроконтроллерах.

Мы предоставим некоторые сведения об интерфейсах связи USB и UART, чтобы лучше понять их сходство и различия.

Общие сведения о связи UART

UART, или универсальный асинхронный приемник/передатчик, представляет собой аппаратный протокол связи, который использует асинхронную последовательную связь с настраиваемой скоростью. Асинхронность означает, что он не использует тактовый сигнал для синхронизации выходных битов передающего UART с битами выборки на принимающем UART. UART также считается «универсальным», поскольку параметры, включая скорость передачи и скорость передачи данных, настраиваются разработчиком.

Связь UART состоит из двух устройств UART, которые обмениваются данными напрямую друг с другом. UART на устройстве-отправителе или передающий UART получает параллельные данные от ЦП (микропроцессора или микроконтроллера) и преобразует их в последовательные данные. Эти последовательные данные передаются на UART на принимающем устройстве или на принимающий UART. Принимающий UART преобразует принятые последовательные данные обратно в параллельные данные и отправляет их в ЦП.

Схема связи UART

При связи по UART требуется только два провода для связи, включая сигналы передатчика (Tx) и приемника (Rx). Данные передаются от вывода Tx передающего UART к выводу Rx принимающего UART. Протоколы последовательной связи, такие как RS-232, RS-422 или RS-485, передаются с использованием UART.

Данные UART передаются по шине в виде пакета. Пакет состоит из стартового бита, кадра данных, бита четности и стоповых битов. Бит четности используется в качестве механизма проверки ошибок для обеспечения целостности данных. Вместо использования часов приемный и передающий UART должны иметь одинаковую скорость передачи, что позволяет системе знать, где и когда были синхронизированы биты.

Общие сведения о USB-коммуникациях

USB, или универсальная последовательная шина, представляет собой протокол последовательной шины на основе токенов, запланированный хостом, который был разработан для замены множества кабелей и разъемов, необходимых для подключения периферийных устройств к главному компьютеру, и вместо этого реализует более стандартизированное соединение. USB отвечает многим требованиям, необходимым для этого, включая возможность самоидентификации на шине и горячее подключение для возможностей plug-and-play.

Порты USB на портативном компьютере

Для обмена данными по USB имеется USB-хост или главное устройство, которое инициирует все обмены данными по шине. Обычно это компьютер или другой контроллер. Периферийное устройство или ведомое устройство подключено к хосту и запрограммировано на предоставление хосту информации, необходимой для успешной работы.

Пример топологии USB-шины

Когда USB-устройство подключается к хост-устройству, оно пересчитывается. На этом этапе хост распознает устройство и присваивает ему уникальный 7-битный адрес. Затем хост запрашивает у устройства его дескрипторы, которые содержат конкретную информацию об устройстве.

В зависимости от этого обмена информацией данные передаются и принимаются по шине с использованием различных полей и типов пакетов данных USB, а также различных типов передачи данных. Подробнее об особенностях этого можно узнать здесь.

Существуют различные типы разъемов USB со специальными контактами, которые позволяют кабелю и разъему выполнять определенные функции. Разъемы USB состоят из дифференциальных контактов данных (-, +) для передачи данных, VBUS для напряжения шины, заземления и контактов экрана.

USB также имеет различные спецификации кабелей, которые были введены на протяжении многих лет, каждый из которых поддерживает свою собственную скорость передачи данных:

Низкоскоростной USB (USB 1.0): 1,5 Мбит/с
Полноскоростной USB (USB 1.1): 12 Мбит/с
Высокоскоростной USB (USB 2.0): 480 Мбит/с
SuperSpeed USB (USB 3.2 Gen 1): 5 Гбит/с
SuperSpeed USB 10 Гбит/с (USB 3.2 Gen 2×1): 10 Гбит/с
SuperSpeed USB 20 Гбит/с (USB 3.2 Gen 2×2: 20 Гбит/с
USB4: 40 Гбит/с

Мост USB-UART

USB стал предпочтительным протоколом последовательной связи между цифровыми продуктами, такими как компьютеры и периферийные устройства, поскольку он может передавать данные по более длинным кабелям и обеспечивает более высокую скорость передачи. Однако UART по-прежнему используется сегодня для определенных приложений и часто встречается в старых устройствах.

Чтобы преодолеть разрыв между старыми и новыми устройствами, разработчикам может потребоваться сохранить работоспособность устаревших путей передачи между системами USB и UART. Преобразователь USB в UART – это интегральная схема, используемая для отправки или получения последовательных данных от USB-порта в последовательные данные, которые могут быть получены или отправлены через интерфейс UART. Это небольшое устройство, которое подключается к вашему USB-порту и имеет по крайней мере выходы заземления, Rx и Tx. Он действует как последовательный порт для вашего компьютера, и компьютер отправляет данные на этот порт, где модуль преобразует их в сигналы UART.

Как Total Phase поддерживает отладку USB/UART

Total Phase предлагает различные анализаторы протокола USB для мониторинга и отладки трафика USB в режиме реального времени. Наша линейка анализаторов протокола USB Beagle включает:

Анализатор протокола Beagle USB 12:

Анализатор протокола Beagle USB 12 может ненавязчиво отслеживать полно/низкоскоростной USB (12 Мбит/с/1,5 Мбит/с)

Beagle USB 480 Анализатор протокола:

Анализатор протокола Beagle USB 480 может ненавязчиво контролировать высокоскоростной порт USB 2. 0 (до 480 Мбит/с) и предлагает декодирование на уровне класса. Также можно использовать наш анализатор протокола Beagle USB 480 для мониторинга шины RS-232 и захвата данных UART. Пожалуйста, посетите этот блог для получения дополнительной информации.

Анализатор протокола питания Beagle USB 480 — Standard и Ultimate Edition:

Анализатор протокола питания Beagle USB 480 — Standard и Ultimate Edition может ненавязчиво контролировать высокоскоростной порт USB 2.0 (до 480 Мбит/с) и предлагает класс- уровень декодирования. Этот инструмент обеспечивает графическое отображение значений тока и напряжения VBUS в режиме реального времени, а также интерактивную и двунаправленную корреляцию значений тока/напряжения с данными USB. Версия Ultimate также поддерживает расширенные триггеры USB 2.0.

Beagle USB 5000 V2 SuperSpeed Анализатор протокола -стандартные и конечные издания:

Анализатор протокола SuperSpeed USB 5000 V2. декодирование на уровне класса. Версии Standard и Ultimate могут выполнять простое и расширенное сопоставление/запуск USB 2.0 и USB 3.0. Для расширенных триггеров USB 3.0 стандартная версия позволяет определить одно состояние с одним совпадением для каждого потока, а версия Ultimate позволяет определить до восьми состояний с тремя совпадениями для каждого потока на состояние.

Для получения дополнительной информации о том, как наши анализаторы протоколов USB могут помочь в отладке ваших собственных систем USB, свяжитесь с нами по адресу [email protected].

Кроме того, чтобы узнать больше о различиях между UART и другими протоколами, такими как I2C и SPI, см. следующие блоги:

Понимание разницы между UART и SPI
Понимание различий между UART и I2C
I2C, SPI и UART — введение и сравнение их сходств и различий

Руководство по подключению плат SparkFun USB к последовательным UART

Домашний
Учебники
Руководство по подключению плат SparkFun USB к последовательным UART

≡ Страниц

Авторы: .

Брент.

Избранное Любимый 10

Введение

SparkFun предлагает линейку мостов USB-последовательный UART, предназначенных для обеспечения связи пользователя с последовательным UART через общий USB-порт. В наши дни сложнее найти компьютеры с последовательными портами UART, но очень часто можно найти последовательные устройства. Многие официальные Arduino и их клоны имеют общий интерфейс. Этот интерфейс представляет собой 6-контактный однорядный (SIL) вариант кабеля FTDI TTL-232R с шагом 0,1 дюйма.

Ключевое отличие кабелей FTDI от наших плат, совместимых с Arduino, заключается в том, что мы заменили контакт 6 с RTS на DTR. Это изменение было необходимо, чтобы соответствовать методу Arduino для сброса ATmega328P с использованием сигнала DTR.

Распиновка, совместимая с Arduino, немного отличается от распиновки кабеля FTDI (контакт 6). кабели.

Преимущества

Наличие съемного моста USB-UART дает несколько преимуществ по сравнению с такими платами, как Arduino Uno.

Удаление компьютерного интерфейса делает плату меньше.
Вам нужно купить схему только один раз, и вы сможете запрограммировать множество Arduino.
Мостовая схема потребляет мощность (до 500 мВт), которая не требуется во многих установленных приложениях. Удаление этого паразитного стока сделает ваш проект более энергоэффективным, а ваши батареи прослужат дольше.

Знакомство с оборудованием

Интерфейс этой линейки плат прост. На одной стороне есть совместимый с кабелем TTL-232R 6-контактный разъем SIL с шагом 0,1 дюйма. Эта сторона подключается к плате Arduino (последовательный TTL UART). Мы часто используем разъемы под прямым углом на Arduino Pro Mini, чтобы упростить подключение последовательного моста. На наших платах нанесены трафаретные этикетки, на которых показано, где будут находиться черный и зеленый провода кабелей FTDI TTL-232R.

Схема Fritzing, показывающая соединение между мостом USB-UART и Pro Mini

6-контактный SIL, разъем с шагом 0,1 дюйма в верхней части печатной платы

На другой стороне имеется разъем USB mini-B или USB micro- Б джек. Для подключения этого разъема к главному компьютеру используется стандартный USB-кабель.

Эта линия продуктов представлена в нескольких формах. Вот таблица сравнения наиболее распространенных вариантов.

Имя	Напряжение	Ограничение тока	Соединитель
SparkFun FTDI Basic Breakout — 5 В	5,0 В	Н/Д ¹	Мини-USB-B
SparkFun FTDI Basic Breakout — 3,3 В	3,3 В		Мини-USB-B
Бифи 3	3,3 В	2	USB Micro-B
Базовый выход LilyPad FTDI — 5 В	5,0 В	Н/Д ¹	Мини-USB-B

Таблица 1. Сравнение распространенных предложений SparkFun

Предупреждение: Эти платы предназначены ТОЛЬКО для прототипирования. В отличие от коммерческих устройств согласование питания и режим приостановки не выполняются, и USB-хост может быть перегружен. Соблюдайте осторожность при подключении нагрузки, и никогда не подключайте нагрузку, потребляющую слишком большой ток.

^{1. [5В берется напрямую от V _BUS и ограничивается только хост-контроллером USB .]↩}
^{2. [Этот регулятор 3,3 В питается непосредственно от шины V _BUS и ограничивается только хост-контроллером USB .]↩}

Чтобы быстро сравнить несколько плат USB и Serial, ознакомьтесь с этой записью в блоге Enginursday:

Enginursday: изучение различных плат USB-Serial

14 сентября 2017 г.

Избранное Любимый 4

Подключение USB к платам последовательного UART

Эти перемычки имеют два соединения. На одном конце есть подключение USB-устройства. См. таблицу 1 для получения более подробной информации о точном разъеме для конкретного продукта. Этот интерфейс совместим с полной скоростью USB 1.1 / USB 2.0. Стандартный кабель USB A-B используется для подключения моста к компьютеру.

Другое соединение представляет собой гнездовой разъем с шагом 0,1 дюйма, предназначенный для подключения к микроконтроллеру. Многие наши продукты поставляются с совместимым рядом сквозных отверстий с покрытием. обслуживаться с прямыми заголовками, другие с заголовками под прямым углом. Желаемое соединение варьируется от проекта к проекту, как описано здесь. Некоторые продукты поставляются с предварительно заполненными этими заголовками.

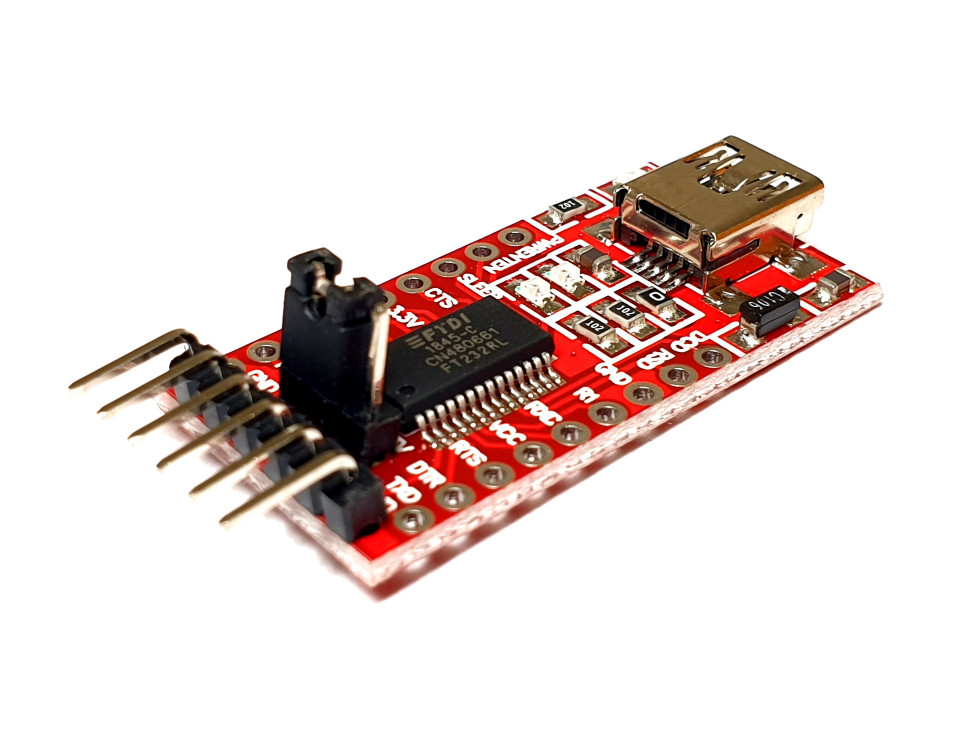

Пример предварительно заполненного заголовка FTDI

Ресурсы и дальнейшее развитие

Теперь, когда вы успешно настроили и запустили USB-последовательный UART, пришло время включить его в свой собственный проект!

Для получения дополнительной информации ознакомьтесь со следующими ресурсами:

Последовательная связь

Концепции асинхронной последовательной связи: пакеты, уровни сигнала, скорость передачи данных, UART и многое другое!

Избранное Любимый 101

Как установить драйверы FTDI

Как установить драйверы для FTDI Basic в Windows, Mac OS X и Linux.
