Usb rs 232 rs 485: Универсальный преобразователь интерфейсов USB-RS
Содержание
sapfir.biz — USB-RS232/485
Хиты:
5546
НАЗНАЧЕНИЕ
Преобразователь интерфейса САПФИР USB-RS232/485 предназначен для работы в системах где требуется подключение устройства (сети устройств) к USB разъему компьютера:
либо с интерфейсом RS232C
либо с интерфейсом RS485
источник питания на 5 В
ПРИМЕНЕНИЕ
САПФИР USB-RS232/485-Гр устанавливаются в электрических цепях систем измерения, контроля, регулирования, сигнализации, аварийной защиты и управления технологическими параметрами на предприятиях теплоэнергетического комплекса, металлургии, нефтегазовой, химической, нефтехимической, пищевой и других отраслей промышленности.
ИСПОЛНЕНИЕ
САПФИР RS232-RS485/422 представляет собой модуль в корпусе для крепления на DIN рейку. Проводники присоединяются с помощью винтовых клемм.
Преобразователь интерфейса «USB-RS232/485» имеет 2 исполнения
без гальванической развязки «САПФИР USB-RS232/485»
с гальванической развязкой «САПФИР USB-RS232/485-Гр»
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметр
Значение
USB
Интерфейс USB
2. 0
Длина линии, м
не более 3
Скорость обмена данными бит/с
до 115200
Используемые линии передачи данных
D+, D-
Разьем
USB-B
RS-485
Интерфейс
TIA/EIA-485
Длина линии, м
не более 1200
Количество приборов в линии
не более 32
Используемые линии передачи данных
A(D+), B(D-)
Разъем
клеммная колодка
RS-232
Используемые линии передачи данных
TxD, RxD, GND
Управление потоком данных
Нет
Разъем
клеммная колодка
Скорость обмена данными, бит/с
до 115200
Источник питания
Выходное напряжение, В
5+-0,25
Выходной ток, А
не более 0,4
Разьем
клеммная колодка
Общие характеристики
Напряжение питания (от шины USB), В
5 +-0,25
Потребляемая мощность, Вт
не более 0,5
Допустимое напряжение гальванической изоляции входов, В
не менее 3000
Подключение
Plug and Play
Диапазон рабочих температур, С
-20. .+40
Размер корпуса, мм
86х35х59
Крепление
на DIN рейку
Степень защиты
IP20
Цена:
0.00 RUB
Количество:
Сертификат
Скачать
Руководство по эксплуатации
Скачать
Драйвер
Скачать
Copyright www.maxx-marketing.net
Изготовление пластиковых корпусов для РЭА, производство корпусов для электроники, датчики уровня топлива
Корпуса для РЭА
Адаптивные корпуса
Измерители уровня
Контроль топлива
Полезная электроника
Изготовление пластиковых корпусов для РЭА (радиоэлектронной аппаратуры).
Корпуса для радиоэлектронной аппаратуры (РЭА) изготавливается методом литья под давлением на
термопластавтоматах (ТПА) из различных видов пластмасс. Ассортимент серийно изготавливаемых
корпусов для радиоаппаратуры всегда в наличии на складе из
следующих пластиков: АБС, ударопрочный полистирол УПС-825. Стандартные цвета: черный, белый,
светло-серый и темно-серый.
Корпуса для РЭА бывают в наличии и из других видов пластика. На заказ возможно изготовление корпусов для радиоаппаратуры
из пластмасс различного цвета, химически стойких, не поддерживающих горение, прозрачных и с
другими характеристиками.
На заказ возможно изготовление пресс-форм для изготовления корпуса для радиоэлектронной
аппаратуры под ваши задачи.
Изготовим прототипы корпусов методом 3D печати.
Изготовление пластиковых корпусов для электроники с изменяемой геометрией.
Некоторые из представленных на сайте пластиковых корпусов для электроники, являются
корпусами с изменяемой геометрией. Это означает, что в конструкции пресс-формы,
для изготовления корпуса, заложены сменные формообразующие элементы, для формирования в
корпусе различных отверстий, надписей, логотипов, вырезов для установки разъемов и элементов
управления и т.п. Изменения могут быть внесены в конструкцию корпуса только в специальных зонах
корпуса, отмеченных на чертежах, как области изменяемой геометрии.
Благодаря такой конструкции пресс-форм, облегчается задача подготовки к производству корпуса для электроники,
под ваше изделие. Подготовка к производству становиться существенно дешевле и занимает
минимальное время. Становиться возможным серийный выпуск корпуса для радиоэлектроники, адаптированного под ваше изделие, не прибегая к изготовлению дорогостоящих пресс-
форм.
Разработка и изготовление радиоаппаратуры различного назначения.
GSM системы, для контроля, передачи данных и управления.
разработка и изготовление устройств автоматики, передачи данных и других.
Вспомогательные устройства для систем учета и контроля топлива.
Производство дополнительных устройств, для построения систем учета топлива:
преобразователи интерфейсов, для работы с датчиками и другим оборудованием.
дисплеи, для отображения объема топлива.
датчики температуры, адаптированные для использования в системах мониторинга транспорта.
стабилизаторы и фильтры питания, для подключения датчиков, ГЛОНАСС или GPS терминалов и другого оборудования в системах с нестабильным питанием.
беспроводные системы передачи данных, для использования в системах контроля и учета.
и многое другое.
Датчики уровня топлива емкостные.
Производство емкостных уровнемеров для измерения уровня топлива в емкостях. Могут
использоваться совместно с подавляющим большинством GPS/ГЛОНАСС терминалов для проектов
мониторинга транспорта.
Датчики уровня топлива имеют защищенное исполнение, гибкий морозоустойчивый кабель, для
подключения цепей питания и интерфейсов. Отличаются точностью работы в широком диапазоне
температур.
Выходные интерфейсы топливных датчиков: RS-232; RS-485; частотный выход (изменяется
частота на выходе; аналоговый выход (изменяется уровень напряжения).
Как правило, на рынке, предлагаются пластиковые корпуса для электроники, которые не полностью удовлетворяют
требования производителей аппаратуры. Поэтому производителям приходится идти на доработку тех
корпусов, которые имеются на рынке.
Обычно доработка пластикового корпуса заключается во фрезеровке в корпусе
отверстий под разъемы, индикацию, элементы управления. Практически всегда существует потребность
в нанесении на корпуса надписей, знаков, логотипов и т.п. Подобные доработки не всегда бывают
дешевы и не обеспечивают изделию надлежащий товарный вид.
Разработка и изготовление оригинальных пресс-форм для корпусов, бывает оправданной только в
тех случаях, когда производитель уверен, что его продукция будет пользоваться устойчивым спросом
достаточно долгое время. Но даже в этом случае, не всегда удается заранее предусмотреть изменения,
которые могут возникать в связи с модернизацией изделия, в связи с изменением элементной базы,
улучшением характеристик и расширением возможностей изделия.
Наша компания предлагает свое решение данной задачи. В наших корпусах из пластика
предусмотрена возможность внесения изменений в конструкцию корпуса. В специальных зонах (на
чертежах помечены как области изменяемой геометрии) возможны различные изменения: «вырезы» для
разъемов, отверстия, надписи и логотипы. Области изменяемой геометрии могут находиться с торцов, с
лицевой стороны корпуса из пластика, а также с нижней стороны корпуса. В конструкции пресс-формы, для
изготовления корпуса, заложены сменные элементы, позволяющие осуществлять подобные изменения
конструкции корпуса.
Становиться возможным, изготавливать корпуса для электроники под ваши задачи даже небольшими партиями.
Кроме того, возможно изготовление корпусов из пластиков с необходимыми свойствами, например
не поддерживающих горение, химически стойких, различного цвета, прозрачных и с другими
свойствами.
Корпуса для радиоаппаратуры, имеющие области изменяемой геометрии с двух торцевых сторон и лицевой стороны:
Корпус для РЭА Адаптивный Мини. Габаритный размер 70х50х25,5мм;
Корпус для РЭА Адаптивный. Габаритный размер 83,5х57,5х24мм;
Корпус для РЭА Адаптивный Макси. Габаритный размер 103х74х36мм.
Корпуса имеющие область изменяемой геометрии с торца:
Корпус для РЭА Универсальный. Габаритный размер 114х104х32мм.
Корпуса имеющие область изменяемой геометрии с лицевой стороны:
Корпус для РЭА Компактный. Габаритный размер 70х46х30мм.
Готовиться для производства следующий пластиковый корпус для РЭА, который имеет области
изменяемой геометрии – Адаптивный Оптима. Габаритный размер 97х67х29мм. Корпус будет
выпускаться в трех базовых вариантах:
без крепления;
с креплением на DIN-рейку;
с «ушками» для крепления к плоской поверхности
Все варианты корпуса для РЭА имеют области изменяемой геометрии с двух торцевых сторон (и в крышке
и в основании корпуса), с лицевой и нижней стороны.
Две половинки корпуса скрепляются между собой при помощи защелок, а также четырех
саморезов, если требуется.
Подробнее о корпусе для РЭА Адаптивный Оптима
Ищете корпуса для РЭАиз пластика?
Изготавливаем пластиковые корпуса дляРЭА литьем на ТПА (термопластавтомат). Технология изготовления — литье под давлением. Пластиковые корпуса для электроники, которые мы производим серийно, представлены в разделе «Корпуса для РЭА».
Изготовить специальный корпус из пластика?
Некоторые из наших корпусов для электроники из пластика, могут быть легко адаптированы под ваше изделие. В конструкцию этих пластиковых корпусов для РЭА, можно вносить изменения на стадии изготовления — литья.
Разработать радиоаппаратуру?
Можем не только провести разработку, но и производить готовое изделие, используя изготовленные нами пластиковые корпуса для радиоаппаратуры. Корпуса для радиоаппаратуры мы можем изготовить из пластиков АБС, Полиамид, Полистирол и других.
Подбираете оборудованиедля учета топлива?
Производим датчики уровня топлива, предназначенные для использования в составе систем ГЛОНАСС и GPS навигации. Производим дополнительные устройства, для учета топлива. Разработаем специальные устройства и системы на заказ.
USB 2.0 на RS-232 / RS-422 / RS-485 Выбираемый промышленный последовательный адаптер с защитой от скачков напряжения 15 кВ
Введение:
USB-COMi-M USB на RS-232 / 422 / 485 Последовательный адаптер предназначен для быстрого и простого расширения последовательного порта в коммерческой или промышленной среде. Используя главный USB-порт вашего компьютера или активное соединение USB-концентратора, USB-последовательный адаптер мгновенно добавляет в вашу систему последовательный порт связи RS232, RS422 или RS485. Последовательный адаптер USB-RS-232 разработан с возможностью простого переключения режимов с помощью DIP-переключателя и устанавливается с использованием функций Plug-and-Play с возможностью горячей замены.
Адаптер питается от порта USB, внешний адаптер питания не требуется. Адаптер оснащен внешним 4-контактным DIP-переключателем для удобной установки режима RS-232, RS-422 или RS-485 без необходимости открывать металлический корпус. Доступны как 6-контактная клеммная колодка, так и штекерный разъем DB9, обеспечивающие оптимальную гибкость при последовательном подключении.
Этот адаптер USB-RS-232 / 422 / 485 также обладает уникальной функцией подачи выходной мощности 5 В/150 мА через контакт 6 клеммной колодки на последовательное устройство и оснащен кронштейном для DIN-рейки для промышленных условий. Для линий передачи данных доступны варианты согласования и смещения.
Адаптер USB-to-RS-232 / 422 / 485 обеспечивает мгновенное подключение к коммуникационным устройствам RS-232, RS-422, RS-485 для POS, оборудования для автоматизации производства, многоточечных устройств сбора данных, считывателей штрих-кода, часы, весы, терминалы ввода данных, междугородная связь между ПК, банкоматы и последовательная связь в суровых условиях. USB-COMi-M USB to Industrial I/O представляет собой промышленное решение, требующее одноузловой или многоабонентской связи на короткие и большие расстояния.
Особенности:
Добавляет один последовательный порт RS-232, RS-422 или RS-485 путем подключения к порту USB
Один штекерный разъем DB9 и одна 6-контактная клеммная колодка для оптимальной гибкости последовательного соединения
Обеспечивает выходную мощность 5 В, 150 мА через контакт 6 клеммной колодки
.
Нет необходимости открывать корпус для установки режимов работы — один внешний DIP-переключатель для простой настройки режимов RS-232, RS-422, RS-485
Установлен как стандартный COM-порт Windows
Металлическое шасси SECC с кронштейном для DIN-рейки
Полные сигналы управления модемом RS-232 и аппаратное/программное управление потоком данных
Автоматическое управление приемом и передачей для двухпроводного полудуплексного режима RS-485
Встроенная оконечная нагрузка и смещение
Высокоскоростной последовательный порт со скоростью передачи данных до 921,6 Кбит/с
Поддерживаются нестандартные скорости передачи данных
Светодиоды Power, TxD и RxD для удобного мониторинга и диагностики портов
Последовательный порт с защитой от перенапряжения 10 кВ
Питание от порта USB, внешний адаптер питания не требуется
Простая установка plug and play и подключение устройств RS-232/RS-422/RS-485
Назначенный номер COM-порта может быть изменен на любой требуемый номер COM-порта
Работает с хост-портом USB 1. 1 и 2.0
Поддержка ОС:
Windows 7, Windows 8, Windows 10 и Windows 11
Linux и Mac OS 10.X
Комплектация:
Переходник с USB на RS232 по выбору
Кабель USB 2.0 A-B
Драйверный диск
*Винты для поверхностного монтажа в комплект не входят.
RS232 RS485 RS422 TTL USB Последовательные оптоволоконные преобразователи / преобразователи данных Ethernet
Промышленные последовательные преобразователи
Последовательные USB-адаптеры
Волоконно-оптические преобразователи
USB-подключение
Анализатор последовательного протокола
Разное
Информация
С уверенностью5
Оплата и доставка
!
Наши счастливые клиенты
Продукция CommFront доказала свою надежность и широко используется
в промышленных и коммерческих системах управления и автоматизации. Многие из
наши продукты были сопряжены с дорогостоящим оборудованием в течение многих лет,
без единой поломки и беды! У CommFront тысячи счастливых
клиентов по всему миру, ниже приведены лишь некоторые из них:
АББ
Прикладная электроника
Корпорация BAE Systems
Сиско
Дженерал Электрик
Харрис Корп.
Хьюлетт Паккард
Корпорация Honeywell
Корпорация IBM
Корпорация Intel
Джонсон Контролс
Связь Л-3
Локхид Мартин
Митра Корп.
Моторола
НАСА
Нортроп Грумман
Шнайдер Электрик
Корпорация Сименс
Спутниковое радио Sirius
Компания Боинг
Тайко Электроникс
Универсальный выключатель и сигнал
ВВС США
ВМС США
Последовательные преобразователи
Промышленные преобразователи RS232 в RS485 Преобразователь RS232 в RS485 (питание от порта)
Тонкий преобразователь RS232 в RS485 (питание от порта)
Преобразователь RS232 в RS485/RS422 (питание от порта)
25-контактный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный преобразователь RS232 в RS485 (питание от порта)
Изолированный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный 25-контактный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный преобразователь RS232 в RS485/RS422 (с внешним питанием) Промышленные преобразователи RS232 в RS422 Преобразователь RS232 в RS422 (питание от порта)
Преобразователь RS232 в RS485/RS422 (питание от порта)
25-контактный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный преобразователь RS232 в RS422 (питание от порта)
Изолированный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный 25-контактный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный преобразователь RS232 в RS485/RS422 (с внешним питанием) Промышленные преобразователи/повторители RS485 в RS422 Преобразователь/повторитель RS485 в RS422 (с внешним питанием)
Изолированный преобразователь/повторитель RS485 в RS422 (с внешним питанием) Промышленные преобразователи RS232 RS485 RS422 в TTL Преобразователь RS232 в TTL (питание от порта)
Преобразователь RS232 в TTL 3,3 В (питание от порта)
Преобразователь RS485 в TTL (с внешним питанием)
Преобразователь RS422 / RS485 в TTL (с внешним питанием)
Изоляторы и повторители
Промышленные изоляторы RS232 / оптоизолированные последовательные преобразователи Изолятор RS232 (питание от порта / 3-проводной)
Изолятор RS232 (с внешним питанием / 3-проводной)
Изолятор RS232 (питание от порта / 7-проводной)
Изолированный преобразователь RS232 в RS485 (питание от порта)
Изолированный преобразователь RS232 в RS422 (питание от порта)
Изолированный преобразователь RS232 в RS485 / RS422 (с питанием от порта)
Изолированный преобразователь RS232 в RS485 / RS422 (с внешним питанием)
Изолированный 25-контактный преобразователь RS232 в RS485/RS422 (питание от порта)
Изолированный преобразователь RS485 в RS422 (с внешним питанием)
Изолированный преобразователь USB в RS232 RS485 RS422 (с внешним питанием) Промышленные повторители RS232 RS485 RS422/концентратор Изолированный повторитель RS232 (питание от порта)
Повторитель RS485 / RS422 (с внешним питанием)
Изолированный повторитель RS485-RS422 (с внешним питанием)
Изолированный концентратор/разветвитель RS485 (4-полосный) (с внешним питанием)
Изолированный концентратор/разветвитель RS232/RS485/RS422 (4-полосный) (с внешним питанием)
USB-конвертеры/концентраторы
Последовательные USB-адаптеры/преобразователи Изолированный преобразователь USB в RS232 RS485 RS422
USB — концентратор RS232 (4 порта / промышленный)
Преобразователь USB в RS232
Преобразователь USB в двойной RS232

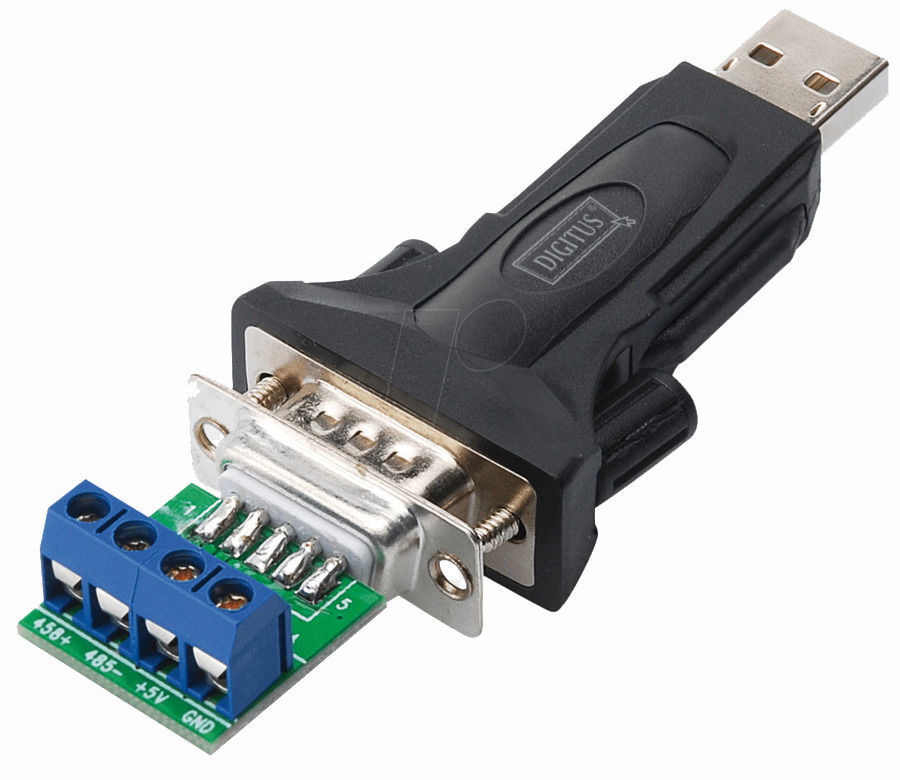

Преобразователь USB в RS485
Преобразователь USB в двойной RS485
Преобразователь USB в RS422
Преобразователь USB в двойной RS422
Преобразователь USB в TTL
Преобразователь USB в двойной TTL
Преобразователь USB в TTL 3,3 В
Преобразователь USB в двойной TTL 3,3 В USB-разъемы/концентраторы (новинка!) Изолятор USB 2. 0 (питание от порта)
Удлинитель/повторитель USB 2.0 (питание от порта)
Удлинительный кабель USB 2.0 (с питанием от порта)
4-портовый концентратор USB 2.0 (питание от порта)
USB 2.0 7-портовый концентратор (питание от порта)
Преобразователь USB 3.0 в Gigabit Ethernet (с питанием от порта)
Волоконно-оптические преобразователи
Промышленный преобразователь RS232 RS485 RS422 в оптоволоконный (для монтажа в стойку/на стену) Многомодовый, разъем ST
Многомодовый, разъем SC
Многомодовый разъем FC
Одномодовый, разъем ST
Одномодовый, разъем SC
Одномодовый, разъем FC Промышленный многоточечный преобразователь RS232 RS485 RS422 в оптоволоконный (для монтажа в стойку/на стену) MultiDrop Multi-Mode, разъем ST
MultiDrop Multi-Mode, разъем SC
MultiDrop Multi-Mode, разъем FC
Многоточечный одномодовый, разъем ST
Многоточечный одномодовый, разъем SC
Многоточечный одномодовый разъем FC Промышленный преобразователь Ethernet в оптоволокно (для монтажа в стойку/на стену) Многомодовый, разъем ST
Многомодовый, разъем SC
Многомодовый разъем FC
Одномодовый, разъем ST
Одномодовый, разъем SC
Одномодовый, разъем FC
Программное обеспечение/аксессуары
Программное обеспечение Advanced Serial Analyzer Программное обеспечение Advanced Serial Analyzer
Загрузка программного обеспечения Бесплатный Serial-TCP (больше, чем просто сервер устройств) Серийный TCP Аппаратные аксессуары Полнодуплексный кабель RS232 для монитора/управления
Полудуплексный кабель RS232 для монитора/управления
Смена пола — DB9 / FF
Смена пола — DB9/MM
Адаптер питания 5 В постоянного тока
Адаптер питания 9 В постоянного тока
Клеммные колодки
Волоконно-оптические патч-корды
Поддержка и другая информация
Поддержка и другая информация Связаться с нами
Форма RMA
Спецификации
Руководство по выбору продукции
Декларация о соответствии
Аккредитованный BBB бизнес в США
Кредитные карты, Paypal, чеки и PO принимаются
Скидка 10% на заказы от 10 единиц и более
БЕСПЛАТНАЯ доставка (из Мэриленда) по США
Опциональная доставка FedEx в течение суток / 2 дней
30-дневный возврат денег / 5-летняя гарантия
Продукция мирового класса сертифицирована: SGS/TUV
Преобразователь RS232 в RS485
Преобразователь RS232 в RS422
Преобразователь RS232 в RS422/485
Преобразователь RS232 в TTL/CMOS 5 В
Преобразователь RS232 в TTL/CMOS 3,3 В
Показать другие промышленные преобразователи RS232 RS485 RS422 в TTL.
Преобразователь RS485 в TTL/CMOS 5 В
Преобразователь RS422/485 в TTL/CMOS 5 В
Изолятор RS232 (3-проводной / питание от порта)
Изолятор RS232 (7-проводной / питание от порта)
Показать другие промышленные оптоизолированные преобразователи.
Изолятор RS232 (3-проводной / с внешним питанием)
Изолированный преобразователь RS232 в RS485
Изолированный преобразователь RS232 в RS422
Изолированный преобразователь RS232 в RS485/RS422
Изолированный преобразователь RS232 в RS485/RS422 (с внешним питанием)
Повторитель RS232 (3-проводной / питание от порта)
Повторитель/преобразователь RS485 в RS422
Изолированный повторитель/преобразователь RS485 в RS422
0
.+40
Области изменяемой геометрии могут находиться с торцов, с
лицевой стороны корпуса из пластика, а также с нижней стороны корпуса. В конструкции пресс-формы, для
изготовления корпуса, заложены сменные элементы, позволяющие осуществлять подобные изменения
конструкции корпуса.
Габаритный размер 114х104х32мм.
Технология изготовления — литье под давлением. Пластиковые корпуса для электроники, которые мы производим серийно, представлены в разделе «Корпуса для РЭА».
Разработаем специальные устройства и системы на заказ.
Доступны как 6-контактная клеммная колодка, так и штекерный разъем DB9, обеспечивающие оптимальную гибкость при последовательном подключении.
1 и 2.0
Многие из
наши продукты были сопряжены с дорогостоящим оборудованием в течение многих лет,
без единой поломки и беды! У CommFront тысячи счастливых
клиентов по всему миру, ниже приведены лишь некоторые из них:
0 (питание от порта)
Удлинитель/повторитель USB 2.0 (питание от порта)
Удлинительный кабель USB 2.0 (с питанием от порта)
4-портовый концентратор USB 2.0 (питание от порта)
USB 2.0 7-портовый концентратор (питание от порта)
Преобразователь USB 3.0 в Gigabit Ethernet (с питанием от порта)
