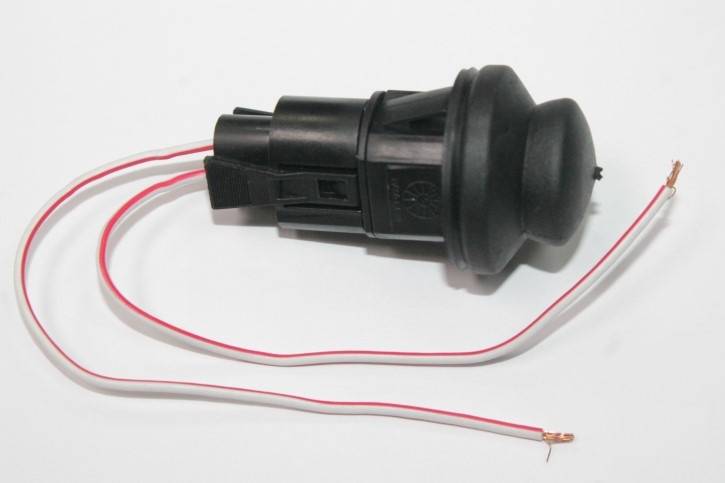

Концевик двери ВАЗ 2114-2115, 1119, 2170

В корзину

Концевик двери ВАЗ 2114: использование, модернизация и замена

Концевики – они же концевые выключатели это электромеханический прибор, задача которого размыкать/смыкать электроцепь. Хотя первоначально прибор разрабатывался для использования в инженерных сооружениях, но с увеличением количества электроники в транспортных средствах, они начали широко применяться в их контрольной системе.

Так еще с 50х годов прошлого века почти все автомобили комплектовались автоматической системой включения света в салоне при открытии входной двери, с течением же прогресса на концевики применяемые в автомобиле стали возлагать все большее количество задач, так концевики ВАЗ 2114 находятся на входных дверях и багажнике.

Концевик двери ваз 2114

Содержание

1. Правильная модернизация концевиков ВАЗ 2114
2. Замена концевика на альтернативный
3. Куда приходят концевики от дверей
4. Подключение сигнализации
5. В завершение

Правильная модернизация концевиков ВАЗ 2114

Наиболее распространенная проблема в автомобилей этой серии состоит в том, что изнашивается, а после не работает концевик водительской двери ВАЗ 2114, говорить о нормальной работе датчиков, сигнализации и даже света в салоне не приходиться.

Вторая неприятнейшая проблема, с которой могут столкнуться автовладельцы ВАЗ 2114 состоит в том, что штатные концевики не сообщают о не закрытии двери, когда она приоткрыта на один щелчок концевика. Такая недоработка конструкторов не только не позволяет автолюбителю быть уверенным в закрытии всех дверей, но и оставляет существенную лазейку для злоумышленников.

Поэтому если вы хотите, чтобы сигнал срабатывал даже при слегка приоткрытой двери, придется несколько изменить его конструкцию своими руками.

Модернизация концевика ваз 2114

ВАЖНО! Конструкция концевиков задних дверей на ВАЗ 2114 отличается от конструкции передних дверей, это стоит учитывать при подборе материалов и методов решения проблемы.

Суть проблемы состоит в уменьшении длины хода концевика для получения необходимой реакции всей электросети.

Наиболее простым решением из подручных материалов является следующая модернизация:

1. Берем пистон обивки вашего же автомобиля.
2. Сменяем стандартную «шайбу» на этот пистон.
3. При помощи подручных средств отмеряем расстояние между краем шляпки основанием, оно должно составлять 1 мм.
4. Фиксируем конструкцию и проверяем, своеобразным контролем качества выступит лампочка в салоне, она должна зажигаться после одного щелчка.

Пусть для задней двери этот способ и неприменим из-за отличий в конструкции, но решить проблему передних дверей он поможет. Также не стоит забывать о фиксации пистона, идеальным вариантом будет обычная сантехническая прокладка соответствующих размеров. На задней же двери концевики придется просто аккуратно стачивать.

Замена концевика на альтернативный

Если было принято решение не ваять склейку из подручных материалов, то необходимо искать достойную альтернативу. Сразу скажем, что концевик двери ВАЗ 2114 отлично заменяется аналогичным устройством с DAEWOO, нам нужна будет модель прибора General Motors 96235956 в количестве 5 единиц.

Концевики от DAEWOO

Нам необходимо заменить один концевик другим, для этого скручиваем старый и приступаем к работе:

1. Начинаем с задних дверей, где аналоги станут как родные.
2. Переходим на переднюю дверь, где по причине того, что наш аналог немножко шире не совпадут отверстия, придется вкручивать немного наискосок.
3. Прежде чем это сделать необходимо решить проблему с проводкой идущей по стойке, из-за того что наш прибор шире она не будет давать ему нормально работать. Для решения этой проблемы заранее подбирается термоусадочная трубка необходимого концевику размера, она то и будет защищать его от кабеля.
4. Собираем и проверяем работоспособность.

ВАЖНО! Если необходимой трубки найти не удалось можно воспользоваться обрезками кабель-канала или иного плотного материала и зафиксировать их на приборе, это неправильно, но на первое время может выручить.

Куда приходят концевики от дверей

Общая схема концевиков дверей ВАЗ 2114 приведена на схеме ниже:

На практике это выглядит следующим образом: к концевикам идет черно-белый провод, так как они отвечают за размыкание цепи, белый провод отвечает за плюс, а черный за минус. Так, для примера, к лампочке, отвечающей за освещение салона, идет целых три провода: черный и белый отвечающие за питание самой лампочки и черно-белый от концевика.

Как видно со схемы подсоденены они все паралельно, а значит и сигнализация, и лампочка и панель приборов включаются в эту сеть отдельно к каждой двери.

Подключение сигнализации

Для установки этого прибора водителю придется познакомиться с таким понятием как врезка проводов.

Подключение сигнализации к концевикам

Для того, чтобы осуществить данную нехитрую операцию разбирать всю машину не придется:

1. 1. Снимаем накладки порогов и боковой щиток со стороны водительской двери.
   2. Находим там жгут проводов идущий к торпедо (нужен именно он, чтобы не подключать сигнализацию к каждой двери параллельно).
   3. Выбрав нужный нам белый кабель, врезаем в него 1N5401 так, чтобы направление тока на диоде было обращено в сторону концевиков.
   4. Парный с ним 1N4001 подключаем по схеме, изображенной на картинке.

1. Находим провод ручного тормоза, в него нужно врезать 1N4001 так, чтобы катод был ближе к выключателю.
2. Находим синий кабель и впаиваем в него отвод к блоку сигнализации.
3. Включаем сигнализацию и тестируем, а если что-то не работает в первую очередь «прозваниваем» все спайки, возможно, вы впаяли один из диодов в обратную сторону.

В завершение

Концевики известная проблема линейки ВАЗ, но их ремонт, доработку и обслуживание можно произвести самостоятельно, воспользовавшись вышеописанными схемами. Установку сигнализации лучше доверить профессионалам, ведь безопасность автомобиля куда дороже сэкономленных «копеек».

Пластик кузова для автомобилей 2108

Сравнение товаров (0)

---

Название по умолчанию (А — Я) Название (Я — А) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (А–Я)Модель (Я–А)364896

---

Плавник на крышу

Размеры в упаковке (ДхШхВ), мм: 210х120х85 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172, Приора 9, Приора 21710004

9. 86€

Дефлектор капота D-Max универсальный

Размеры в упаковке (ДхШхВ), мм: 750х660х50 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

52,57€

Капот пластиковый ВАЗ 2113-2115

Размеры в упаковке (ДхШхВ), мм: 1400х1200х130 Для автомобилей: 2113, 2114, 2115

213,57€

Пластиковая крышка багажника ВАЗ 2108 — 2109, 2113 — 2114

Размеры в упаковке (ДхШхВ), мм: 1290х910х110 Для автомобилей: 2108, 2109, 2113, 2114

230,00€

Комплект автосеток передних дверей с магнитами 2110, Приора

Размеры в упаковке (ДхШхВ), мм: 650х400х10 Для автомобилей: 2110, 2111, 2112, Приора 2170, Приора 2171, Приора 2172

52,90€

Сетка оконная Sparco, синяя

Размеры в упаковке (ДхШхВ), мм: 270х250х30 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170, 2106, 2109, 2111, 2112, 2113, 2115, 21099, Калина 1117, Калина 1119, Приора 2171, Приора 2172

32. 20€

Спойлер ВАЗ 2108 – 2114

Размеры в упаковке (ДхШхВ), мм: 1280х100х100 Для автомобилей: 2108, 2109, 2113, 2114

32,86€

Спойлер ВАЗ 2108-2114 №3

Размеры в упаковке (ДхШхВ), мм: 1500х220х150 Для автомобилей: 2108, 2109, 2113, 2114

82.80€

Универсальные элероны

Размеры в упаковке (ДхШхВ), мм: 350х110х20 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

11.40€

Элероны универсальные, углеволокно

Размеры в упаковке (ДхШхВ), мм: 350х110х20 Для автомобилей: 2101, 2107, 2108, 2110, 2114, 2190 Гранта, Калина 1118, Нива, Приора 2170

20.37€

Воздухозаборник универсальный NACA воздуховод

Размеры в упаковке (ДхШхВ), мм: 300х300х35 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

13. 14€

Универсальный воздухозаборник NACA duct mini

Размеры в упаковке (ДхШхВ), мм: 300х300х35 Для автомобилей: 2101, 2107, 2108, 2110, 2114, Гранта 2190, Калина 1118, Нива, Приора 2170

8.21€

Универсальный воздухозаборник на капот

Размеры в упаковке (ДхШхВ), мм: 630х290×90 Для автомобилей: 2101, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

52,57€

Крылья универсальные, 40 мм, комплект из 2 шт.

Размеры в упаковке (ДхШхВ), мм: 900х400х200 Для автомобилей: 2101, 2108, 2110, 2113, 2190 Гранта, Калина 1118, Нива, Приора 2170

23.00€

Крылья универсальные, 50 мм, рельефные, набор из 2 шт.

Размеры в упаковке (ДхШхВ), мм: 900x400x200 Удлинитель, мм: 50

23,00€

Крылья универсальные, 70 мм, рельефные, комплект из 2 шт.

Размеры в упаковке (ДхШхВ), мм: 900х400х200 Удлинитель, мм: 70

23,00€

Крылья универсальные, 90 мм, рельефные, комплект из 2 шт.

Размеры в упаковке (ДхШхВ), мм: 900х400х200 Удлинитель, мм: 90

23,00€

Универсальные большие элероны №1

Размеры в упаковке (ДхШхВ), мм: 550х440х60 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172 9070, Приора 2174, Приора 2171

29,57 €

Vaz Lada Circuito Electrico 2115

9.

9.

9.Схема электрооборудования автомобиля (ВАЗ 2115).

Датчики, элементы электронного управления схемой электрооборудования автомобиля (ВАЗ 2115).
1. Блок-фара
2. Мотор-редуктор очистителя фар
3. Противотуманные фары *
4. Термочувствительный элемент
5. Автомобильный звуковой сигнал
6. Лампы освещения автомобильного двигателя
7. Система охлаждения двигателя Двигатель электровентилятора
8. Генератор
9. Датчик уровня масла
10. Датчик уровня омывающей жидкости
11. Датчик износа передних тормозных колодок
12. Провода, которые подключены к насосу общего назначения форсунки
13. Насос омывателя лобового стекла

14. Насос омывателя фар *
15. Провода, которые подключен к насосу омывателя заднего стекла
16. Датчик давления масла
17. Лампа подсветки номерного знака
18. Провода, которые подключены к системе зажигания
19. Мотор-редуктор стеклоочистителя ветрового стекла
20. Стартер
21. Блок, подключаемый к системе зажигания
22. Датчик температуры воды
23. Выключатель света обратной тяги
24. Указатель уровня тормозной жидкости
25. Аккумулятор
26. Указатель уровня охлаждающей жидкости
27 Реле противотуманных фар
28. Сборочный блок
29. Выключатель стоп-сигнала
30. Переносной держатель лампы
31. Панельная лампа
32. Выключатель стоп-сигнала
33. Блок лампы подсветки
34. Лампа подсветки панели отображения даты
35. Выключатель
36. Выключатель сигнализации
37. Реле обогревателя передних сидений
38. Выключатель зажигания
39. Устройство защиты от противотуманных фар
40. Устройство защиты элемента обогрева передних сидений
41. Устройство безопасности блокировки замков
42. Дата Лампа подсветки панели дисплея
43. Реле зажигания
44. Электрозажигалка
45. Лампа подсветки коробки для вещей
46. Выключатель лампы подсветки коробки для вещей
47. Электродвигатель вентилятора отопителя
48. Резистор электродвигателя отопителя
49. Выключатель вентилятора отопителя
50. Лампа подсветки выключателя отопителя
51. Лампа подсветки рычагов отопителя
52. Мотор-редуктор подъемного механизма со стеклянным каркасом передних дверей
53. Выключатель подъемного механизма со стеклянным каркасом правой передней двери (расположен в правой двери)
54 .Мотор-редукторы блокирующих замков передних дверей
55. Провода, которые подключаются к правому переднему громкоговорителю
56. Мотор-редукторы блокирующих замков задних дверей
57. Провода, которые подключаются к правому заднему громкоговорителю
58. Управление блокировками замков Блок
59. Провода, которые подключаются к радиоаппарату
60. Выключатель очистителя фар *
61. Выключатель обогрева заднего стекла
62. Реле противотуманных фар
63. Блок обогрева правого переднего сиденья
64. Выключатель подсветки противотуманных фар
65. Выключатель обогрева правого переднего сиденья
66. Выключатель противотуманных фар *
67. Выключатель наружного освещения
68. Выключатель обогревателя левого переднего сиденья
69. Блок обогревателя левого переднего сиденья
70. Провода, которые подключаются к левому переднему сиденью Громкоговоритель
71. Левый передний вертикальный переключатель на стеклянной раме (расположен в левой двери)
72. Правый передний вертикальный переключатель на стеклянной раме (расположен в левой двери)
73. Провода, которые подключаются к левому заднему громкоговорителю
74. Световой указатель поворота
75. Плафонные переключатели, расположенные в решетках передних дверей
76. Плафонные переключатели, расположенные в решетках задних дверей
77. Плафоны
78. Лампа освещения салона автомобиля
79. Блок топливного электронасоса
80 , Переключатель освещения багажника
81. Панель отображения даты
82. Лампа освещения багажника
83. Блок системы проверки
84. Маршрутный компьютер *
85. Блок систем двигателя
