Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.
Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт).
Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).
Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания.
Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.
P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда.
При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.
При токе 10 ампер она уже горячая.
Поэтому предлагаю рассмотреть схему подключения классического стрелочного вольтметра и амперметра. Вращая их, можно переделать нулевые значения. Схема YB27VA Прибор конечно же имеет свои погрешности измерения, для подстройки показаний тока и напряжения к близким к реальности на плате установлены два подстроечных резистора, соответственно один для тока и другой для напряжения.
В других случаях табло покажет только падение напряжения. Также желательно, чтобы у прибора присутствовал шунт, для доработки процесса подключения. Чтобы у вас не было дополнительных расходов, перед покупкой амперметра всегда уточняйте у продавца наличие шунта внутри прибора. Если пересчитать делитель, то «показиметр» можно использовать не только как вольтметр — например, можно сделать индикацию тока, температуры и т. Оснащен настроечными резисторами.
В последнее время меня буквально заваливают вопросами, как подключить, куда подключить. У меня вышло мкВ на входе ОУ. Как подключить прибор WR При конструировании зарядных устройств для аккумуляторных батарей, и различных блоков питания, многие радиолюбители используют готовые вольтметры-амперметры китайского производства, которые без особого труда можно купить в интернете, например, на сайте Алиэкспресс.
Как подключить вольтметр амперметр
Всякий вольтметр включается параллельно тому участку цепи, напряжение на котором мы хотим измерить (рис. 89), и поэтому на него ответвляется некоторый ток от основной цепи. При его включении и ток и напряжение в основной цепи несколько изменяются, так как теперь мы имеем уже другую цепь проводников, состоящую из прежних проводников и вольтметра. Присоединив, например, вольтметр с сопротивлением
параллельно лампочке, сопротивление которой равно , мы найдем по формуле (50.5) их общее сопротивление : . (54.1)
Чем больше сопротивление вольтметра
по сравнению с сопротивлением лампочки , тем меньше отличается общее их сопротивление от и тем меньше искажение, вносимое вольтметром. Мы видим, что вольтметр должен иметь большое сопротивление. Для этого последовательно с его измерительной частью (рамкой, нагревающейся нитью и т. д.) нередко включают дополнительный резистор, имеющий сопротивление несколько тысяч Ом (рис.
90).
Рис. 90. К вольтметру присоединяется последовательно дополнительное сопротивление
В противоположность вольтметру, амперметр всегда включают в цепь последовательно (§ 44). Если сопротивление амперметра равно
, а сопротивление цепи равно , то при включении амперметра сопротивление цепи становится равным . (54.2)
Для того чтобы амперметр не изменял заметно общего сопротивления цепи, собственное его сопротивление, как следует из формулы (54.2), должно быть малым по сравнению с сопротивлением цепи. Поэтому амперметры делают с очень малым сопротивлением (несколько десятых или сотых долей Ома).
54.1.
Сопротивление амперметра равно 0,1 Ом. Чему равно напряжение на амперметре, если он показывает силу тока 10 А?
54.2.
Сопротивление вольтметра равно 12 кОм. Какой ток проходит через вольтметр, если он показывает напряжение 120 В?
54.3.
Вольтметр со шкалой 0-120 В имеет сопротивление 12 кОм. Какое сопротивление и каким способом нужно подключить к этому вольтметру, чтобы им можно было измерять напряжение до 240 В? Начертите схему включения.
Изменится ли чувствительность вольтметра в предыдущей задаче, если указанное сопротивление включить параллельно вольтметру?

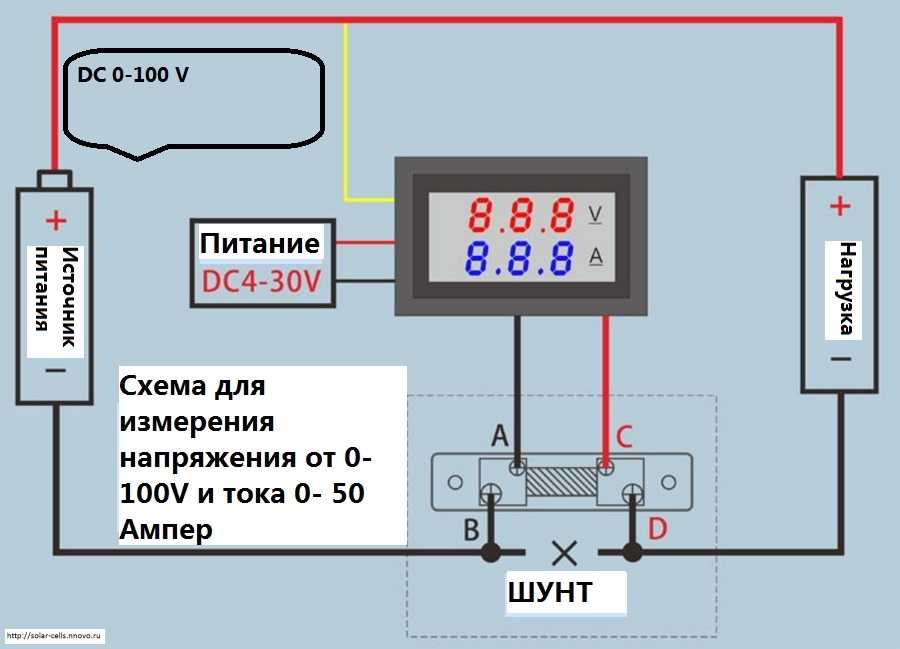

На этом рисунке изображена схема подключения вольтметра и амперметра с отдельным токоизмерительным шунтом к блоку питания.
Параметры не ниже выходных БП: Uвх — Никакого спама, только полезные идеи!
Питание прибора должно находиться в рамках 4, В. Это и послужило поводом для написания данной статьи, ведь, скорее всего, мы не одни, которые столкнулись с вопросами подключения WR к цепям измерения.
Нижний начинается не от 0, и даже верхний предел вызывает сомнения, в даташите на HT Holtek он ограничен 24V, оригинального даташита не нашел. Также в Интернете встречаются иные модификации этого модуля, но суть переделок от этого не меняется — если Вам попался не такой модуль, просто скорректируйте схему по плате, выпаяв индикатор или прозвонив цепи тестером и вперед! С2 — предположительно 0. Первые три шнура чаще всего объединены для удобства.
На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания. Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания. Таким же образом нужно соединить тонкий красный и желтый контакты. Потребление энергии менее 20 мА.
Подав питание на схему, индикатор начнет светиться. Большинство моделей имеют на своем корпусе специальные резисторы. Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра. Вывод — вполне сносный измерительный прибор, позволит примерно понять проходящий ток и измерить напряжение, но только до 24 вольт.
Разрешение 0,28 дюйма.
Также BY42A можно встретить в двух вариантах исполнения платы, но цветовая маркировка проводов остается прежней. На AliExpress предлагается похожий измеритель на стм8с, но если посмотреть распиновку, это не он. Минус внешнего источника подать на общий провод схемы. Данный вольтметр, амперметр удобен еще и тем, что он реализуется в уже откалиброванном состоянии.
Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4. Достаточно будет подключить зарядное, где установлен вольтамперметр к батареи, и мы увидим какое сейчас на ней напряжение. Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы. Вольтметр 100V + амперметр 50А подключаем шунт digital voltmeter ammeter
Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания? В последнее время меня буквально заваливают вопросами, как подключить, куда подключить.
Поэтому я решил написать специально отдельную статью, в которой подробно расскажу, как и каким образом подключить китайский вольтметр амперметр к зарядному устройству или самодельному регулируемому блоку питания.
На сегодняшний день существует две популярные китайские, универсальные модели вольтметров амперметров со встроенным шунтом, которые так любят покупать в Китае на АлиЭкспресс все без исключения начинающие и профессиональные радиолюбители.
Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства.

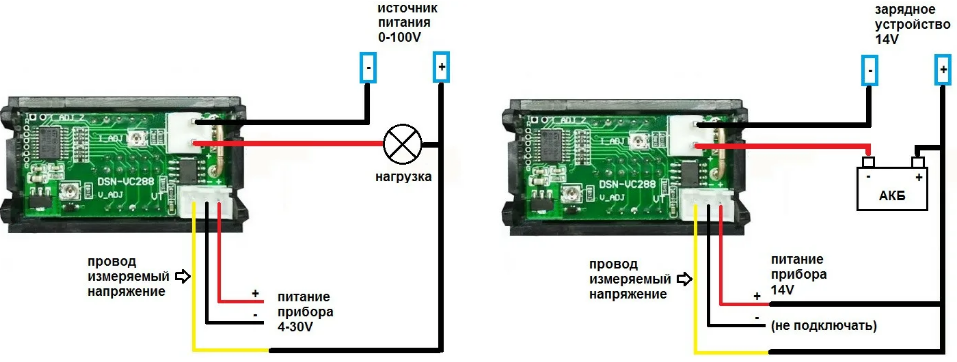

Оба прибора имеют пять проводов для подключения к блоку питания. У первого слева три толстых провода (черный, синий, красный) и два тонких (черный, красный). Тонкие провода предназначены для питания прибора: красный плюс, черный минус. Толстые провода: Черный минус амперметра, синий выход амперметра, красный вход вольтметра.
Второй прибор также имеет пять проводов три тонких (черный, красный, желтый) и два толстых провода (черный, красный).
Тонкие провода предназначены для питания прибора: красный плюс, черный минус, желтый вход вольтметра. Толстые провода: черный минус амперметра, красный выход амперметра.
В каждый китайский универсальный измерительный прибор (КУИП) встроен измерительный шунт для амперметра, а это большой плюс, потому, что не надо ничего «колхозить», сделано по принципу «поставил и забыл». В некоторых КУИПах шунт изогнутый буквой «М» и блестящий, мне достались экземпляры с медным «П» образным шунтом. Как я понял, на качество измерений форма и цвет шунта никак не влияет.
У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.
На этом рисунке изображена схема подключения вольтметра амперметра первой модели к зарядному устройству из компьютерного блока питания.
Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания
Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания.
Дело в том, что если подключить вольтметр амперметр к регулируемому выходу блока питания, то при понижении напряжения менее 4.5В прибор просто перестанет работать. Скорость вентилятора то же будет снижаться, но при низком напряжении радиаторы блока питания будут немного теплыми и ничего страшного не произойдет.
Share
Share with:Link:Copy link
BlueIcarianWings
190 113 4
11 января 2018 г. # 1
Пока я делал свой Stampede, я намеревался установить комбинированный вольтметр и амперметр. Поскольку вольтметры полезны, а амперметр добавил больше информации за очень небольшую дополнительную плату.
Я заказал один, но не проверил, есть ли на странице продавца какие-либо электрические схемы, их не было.
Я искал подобные вещи на ebay, пока не нашел ту, у которой были такие же входы с другим лицом, но с некоторыми изображениями проводки.
Угадал мою лучшую догадку и взорвал ее.
Так что сейчас закажу еще такой же, но у другого продавца, у которого есть схемы подключения.
Я ищу совета, как сделать это, не взорвавшись снова. Схема подключения ниже. Я думаю, что верхняя половина — это то, что я хочу.
Должен ли я подключать провода усилителя последовательно с отрицательным проводом между обратным проводом от платы управления и аккумулятором?
Должен ли я подключить тонкий красный и желтый к плюсу между батареей и платой управления?
Заранее спасибо.
Oldnoob
6 185 823 4
Январь 11, 2018#2 9000 9000 40009
. , это в значительной степени бессмысленно с точки зрения управления батареей.
Более полезен простой вольтметр или, что еще лучше, сигнализатор низкого напряжения и вольтметр, показания вольтметра можно считывать снаружи. Таким образом, вы получите предупреждение о низком заряде батареи, если не будете обращать внимание на напряжение. Для управления липосакцией все, что вам нужно знать, это количество вольт на клетку. SSGT
1,458 90 3
Ян. тонкий красный и желтый к плюсу между батареей и платой управления?
Да. Желтый провод эффективно измеряет напряжение в любой заданной точке цепи и сравнивает его с напряжением на черном проводе (проводах) (как тонкие, так и толстые черные провода будут эффективно соединены друг с другом внутри). Строго говоря, вы должны подключить его как можно ближе к точке, которую вы хотите измерить (поскольку на проводе любой длины будет падение напряжения), но на практике вы можете подключить его (и тонкий красный провод) в любом месте между батареей + сторону ve и +ve платы управления, так как падение напряжения будет незначительным.
BlueIcarianWings написал: Должен ли я подключать провода усилителя последовательно с отрицательным проводом между возвратом от платы управления и аккумулятором?
Да, толстый красный провод к отрицательной стороне платы управления и толстый черный провод к отрицательной стороне аккумулятора.
На самом деле довольно сложно измерить ток напрямую. Что будет делать часть схемы амперметра, так это пропустить ток через внутренний резистор известного сопротивления и измерить падение напряжения на нем — из-за этого он фактически изменит то, что он пытается измерить в первую очередь (последовательный резистор индуцирует падение напряжения, которое снижает напряжение на двигателе, что снижает потребление тока). это не слишком большая проблема, если резистор имеет соответствующие характеристики, так как он будет настроен на диапазон тока, который он пытается измерить, чтобы обеспечить минимальное падение напряжения, но достаточное для получения хороших показаний, но если это не так, то ток и напряжение, которые вы считываете, не обязательно будут так близки к току или напряжению, которые испытала бы цепь, если бы не было измерителя (немного побеждая точку), и, если сопротивление слишком велико, это может фактически уменьшить двигатель производительность значительно.
Не уверен, насколько большой проблемой будет этот измеритель, но предположительно он имеет диапазон измерения только 0-10 А, что, в лучшем случае, может означать, что он просто не будет отображать ничего выше 10 А (или, возможно, немного ограничит производительность при запуске или, в худшем случае это означает, что счетчик выйдет из строя (двигатель Stampede будет потреблять до 21 А при запуске / остановке на 3S — Stampede RS360PH-3160 должен иметь ток останова, аналогичный RS360SH-3560 в техническом описании).Если вы решите использовать его (и особенно не зная точно, что убило последнего). Я также настоятельно рекомендую использовать обратный диод на обоих двигателях 9Катушки реле 0108 и
Blueicarianswings
190 113 4
Январь 13, 2018#4
1919999999999993O99999999999393O99939.3O999939.13. Вам не нужно знать показания усилителя, это в значительной степени бессмысленно с точки зрения управления батареями. Более полезен простой вольтметр или, что еще лучше, сигнализатор низкого напряжения и вольтметр, показания вольтметра можно считывать снаружи.У меня есть несколько будильников LiPo (которые я могу настроить на LiFe), это прямолинейная побрякушка!
@SSGT Я почти уверен, что на моем двигателе было что-то 3560, я проверю, когда он откроется в следующий раз. Я посмотрю, как он отреагирует, когда я включу его, прежде чем разрезать оболочку!
Я думаю, что убил его, подключив оба провода усилителя к положительной стороне, а затем подключив только тонкий черный к отрицательной стороне.
Я добавлю диод, так как это, вероятно, разумно.
Всем спасибо.
