Xm l t6 led характеристики: Характеристики cree xm-l t6 led

характеристика светодиода, модели диодов ultrafire для фонарей

Одним из самых мощных светодиодов в мире, существующих на сегодняшний день, является xml t6 от американского производителя Cree. С момента выпуска, в 2011 году, он до сих пор остается наиболее востребованным среди потребителей и изготовителей осветительной техники. Однако следует иметь ввиду, что множество фирм-однодневок могут выдавать свою продукцию только внешне схожую с представленной моделью, но лишенных всех ее преимуществ.

Чтобы избежать покупки подделки, каждый должен знать, каковы главные параметры оригинала, чем он отличается от аналогов, какой драйвер ему необходим для работы и в каких областях его применяют. Рассмотрим эти и некоторые другие особенности светодиода более подробно.

Достоинства xml t6

Светодиод xml t6 базируется на стандартной квадратной матрице с размером стороны в пять миллиметров. Основа зеленного оттенка также отличает его от предыдущих версий, на которых применялась серая подложка. Сверху t6 led-кристалл покрыт радиусной линзой диаметром шесть мм. Среди явных его преимуществ выделяются:

  1. Сильный световой поток при мощности потребления не выше 10 ватт.
  2. Показатель сопротивления нагрева – максимум 2,5°С на 1 Вт.
  3. Двухмиллиметровая подложка.
  4. Форма и размеры охлаждающей основы на базе дюралюминиевого сплава – звездочка на 20 мм или круг на 16 мм.

Обратите внимание! Модель диода t6 не является самой яркой в категории xml (выдает не более 300 люмен), более сильной с этой позиции является u2 (светит на 320 люмен). Однако первая зарекомендовала себя как более надежная и имеет намного больше положительных отзывов.

Основные параметры

Стандартная яркость светового потока для xml t6 – 280 люмен. При этом значение параметров силы тока – 700 мА, падение напряжения – не выше 2,9 В, уго

Характеристики светодиода Cree XM-L T6

Бывшие недавно в лидерах, мощные светодиоды Cree XLamp серии XP плавно сдают позиции, уступая путь более совершенным экземплярам серии XM-L и XM-L2. Новым чипам удалось преодолеть очередной рубеж яркости, благодаря чему светодиоды XM-L первого и второго поколения от компании Cree быстро были приняты на вооружение ведущими производителями современной осветительной аппаратуры. Не смотря на то, что первое поколение светодиодов XM-L было выпущено в далеком 2011 году, чип получился настолько удачным, что по-прежнему остается востребованным. Наиболее известным представителем семейства XM-L первого поколения стал светодиод группы T6. Обладая высокими техническими показателями, излучающие диоды XM-L T6 являются прекрасным решением для конструирования осветительных изделий.

Основные характеристики

Кристалл светодиода XM-L имеет размер 5х5 мм и визуально крупнее предшественника из семейства XP. Его отличительная черта – подложка зелёного цвета. Данное семейство светоизлучающих диодов имеет высокую светоотдачу с типичным значением теплового сопротивления 2,5°C/Вт. При рабочем токе потребления 700 мА номинальное падение напряжения – 2,9В. Полусферическая линза высотой 3,02 мм обеспечивает угол рассеивания 125°. основные характеристикивольт-амперные характеристикизависимость светового потока от температуры перехода

зависимость излучениягабариты

Параметры светового потока

Важнейший параметр любого светоизлучающего диода – световой поток. Компания Cree измерила реальные значения минимального светового потока XM-L при токе в 700 mA и температуре окружающей среды 25°C. Также, для справки, приведены расчетные значения при токе в 1000, 1500 и 2000 mA.параметры светового потока Cree xm-l

Нагрев кристалла светодиода неизбежно ведет к уменьшению яркости. К примеру, нагрев до 75°C ведёт к падению яркости на 10%.

Компания Cree ранжирует значения светового потока в зависимости от группы и цветовой температуры. На данный момент в серии XM-L существует 9 групп. Наименьший поток света имеют кристаллы группы S4 (164 лм), а наибольший – у U2 (300 лм). Наиболее распространенными являются светодиоды группы T6, которые имеют минимальный световой поток в 280 люмен при токе в 700 mA. LED XM-L T6 отлично зарекомендовали себя как в организации искусственного освещения крупных коммерческих объектов, так и в конструировании ручных фонариков. Их выпускают в холодном и нейтральном белом цвете в диапазоне цветовых температур от 5000 до 8300°K.

Цветовые бины группы T6 и наборы поставки

Бин светодиода – это неделимая область на диаграмме цветности МКО-1931. Необходимость введения понятия «бин» возникла из-за того, что с помощью цветовой температуры (Тцв) невозможно выполнить точную градацию источников света. Необходимость в более дискретном подходе при делении белых светодиодов, привела к появлению нового стандарта цветности ANSI С78.377А. Стандарт предусматривает 8 бинов Тцв с указанием допустимых отклонений во всем пространстве белого света на диаграмме цветности МКО-1931. график ANSIРазница цвета в приделе областей бинов ANSI С78.377А легко заметна, поэтому крупные производители светоизлучающих диодов дополнительно разделяют каждую область на несколько частей.

Компания Cree имеет свой вариант стандартизации цветности, основанный на стандарте ANSI С78.377А. Заказ светодиодов у компании Cree только с определенным бином не возможен, связано это с малым размером бинов и технологическими трудностями при массовом производстве. Разработчик поставляет светодиоды XM-L в наборах, каждый из которых включает в себя несколько бинов. Узнать включенные в набор бины можно по двум символам в конце кода комплекта.

Для LED XM-L T6 существует 6 наборов поставки: 50, 51, 53, E1, E2 и E3. Комплект E3 дополнительно указывает на нейтральный тон свечения светодиодов, остальные указывают на холодные оттенки. 50 5153E1E2E3Например, комплект поставки E1 может содержать 4 бина. Другими словами, если в коде набора указан комплект Е1, то тональность включенных в него светодиодов будет соответствовать только 4 бинам (1A, 1B, 1C, 1D).

На упаковку оригинального продукта от Cree обязательно наносится бин-код и код комплекта поставки. Ниже представлена его конфигурация для светодиодов из серии XM-L группы T6. конфигурация кода

Светодиод CREE XM-L T6: обзор, характеристики, драйвер

Американская компания с тридцатилетней историей выпускает лучшую полупроводниковую продукцию. Светодиод Cree XM-L T6 представляет собой одну из самых популярных моделей в ряду мощных led. С момента его появления в 2011 году и до настоящего времени является самым продаваемым led фирмы Cree. Все это благодаря его производительности и качеству.

Достоинства XM-L T6

Чип cree xm-l имеет форму квадрата со сторонами 5х5 мм, и расположен на зеленой подложке. Это отличает его от светодиодов предшествующих и новых поколений, подложка которых имеет серый цвет. Сверху светодиод защищает прозрачная линза, с радиусом около 3 мм. Главным достоинством светодиода является его световой поток, значения которого разнятся в зависимости от цветовой температуры.

При этом потребляемая мощность не превышает 10 Вт.

Значение теплового сопротивления около 2,5°С/Вт. Алюминиевая теплоотводящая подложка может быть в форме звезды с диаметром 20 мм, а также круглая с выемками, диаметром 16 мм. Толщина подложки составляет 2 мм.

Основные параметры

Габариты светодиода не очень большие, особенно если учитывать его параметры свечения.

Размеры светодиода

Главным параметром Cree XM-L является световой поток. Для модели Т6 минимальное значение светового потока равно 280 лм. При этом ток составляет 0.7А. При увеличении тока до 1 А минимальный световой поток будет 388 лм, соответственно, при 1.5 А – 551 лм, при 2А – 692 лм.

Эти данные получены теоретически, на практике нормальная работа гарантируется при номинальном значении тока в 700 мА.

Падение напряжения при этом не превышает 2.9 В. Угол рассеивания – 125°.  Индекс цветопередачи находится в пределах от 80 до 90 Ra. На рисунке ниже показана вольт-амперная характеристика при нормальной температуре окружающей среды.

ВАХ светодиода Cree XM-L T6 при нормальной температуре

Следующий график демонстрирует относительное падение светового потока при увеличении температуры до 150°С

ВАХ светодиода Cree XM-L T6 при температуре 150 градусов

Подробные характеристики

Световой поток cree t6 зависит от температуры цвета, для этого вводится характеристика – бин светодиода. Если рассматривать указанную модель, то существует 8 вариантов бинов. Они обозначаются цифрой и латинской буквой, например, 0D, 2A,3B и так далее. Бину соответствует определенная температура цвета с допустимым отклонением. Например, Cree XM-L T6 4C – будет иметь нейтрально белый оттенок. Производитель предусматривает комплекты поставки наборов с разными бинами, потому что технологически невозможно выделить конкретный. Существует 6 типовых наборов поставки, 5 из которых относятся к холодному белому свечению, 1 – к нейтральному. На оригинальной упаковке всегда указан код комплекта 50, 51, 53, Е1, Е2 или Е3. Кроме cree t6 wc в серии XM-L существует еще 14 групп. Минимальный световой поток и самый желтый оттенок будет у группы S4, а максимальный и, соответственно, фиолетовый оттенок у группы U2.

Какой драйвер нужен для данного светодиода?

От выбранного драйвера зависит максимальная яркость led и количество режимов работы. Типичный драйвер для светодиода Cree XM-L T6 должен соответствовать следующим параметрам:

  • номинальное входное напряжение – 4.2 В;
  • сила тока на выходе до 3 А.

Задачей устройства является обеспечивать стабилизацию выходного тока в узких пределах. Это гарантирует надежное свечение сверхъяркого led и высокий срок эксплуатации. Часто характеристики драйвера предусматривают 5 режимов работы разной мощности. Но бывают варианты. На видео показана схема, как собрать драйвер своими руками.

Используется дешевый микроконтроллер, МОП-транзистор, резистор и конденсатор.

Где применяются светодиоды XM-L T6

Данный вид led получил широкое распространение во многих сферах, это касается, как наружного, так и внутреннего декоративного освещения. Но самым популярным изделием, выполненным на базе данного полупроводникового прибора, является ручной фонарик UltraFire E17.

Фонарик UltraFire E7 на светодиодах CREE XM-L T6

Многие неоспоримые достоинства изделия связаны с тем, что в нем используется качественный светодиод, обеспечивающий работу около 100 тысяч часов. Конструкция самого фонарика предусматривает фокусировку светового потока с помощью раздвижной части корпуса. Питание происходит от батареек или аккумулятора. Установленный здесь драйвер рассчитан как раз на 5 режимов работы: максимальная мощность, средняя, слабая, стробоскоп и SOS.

Подводя итоги, можно сказать, что Cree XM-L T6 является одним из самых востребованных в линейке сверхъярких светодиодов. Конструкция подложки star обеспечивает наилучший теплоотвод, что для мощных устройств является важным параметром, ведь с перегревом led теряет в светоотдаче. Качество и срок эксплуатации гарантируется известным американским брендом.



Сравнение и характеристики светодиодов Cree XM-L T6, XM-L2, XP-L

По сравнению с галогеновыми, ксеноновыми и лампами накаливания светодиоды Сree обладают целым спектром преимуществ:

  • Имеют более высокий уровень светоотдачи из расчета на каждый ватт энергии.
  • Устойчивы к вибрационному и механическому воздействию.
  • Длительный срок работоспособности.
  • Низкий расход энергии.
  • Миниатюрные габариты и экономичный дизайн.
  • Дают излучение как в теплых, так и в холодных границах спектра, а также свечение разных цветовых оттенков.
  • Дает максимальную отдачу светового потока непосредственно с момента включения, без периода разогрева.
  • Ширина светового луча может варьироваться от 15 до 180 градусов.
  • Использование низкого уровня напряжения во время эксплуатации.
  • Не нагревается в процессе работы.
  • Работают при больших температурных перепадах внешней среды.
  • Количество активаций светодиода не влияет на срок службы диода.



Характеристики Cree XM-L T6, XM-L2, XP-L

  • Светодиод Cree XM-L T6

Однокристальный диод с высоким КПД. Имеет стандартные для диодов этой серии размеры 5ммх5мм, высота 2,1мм и стандартное посадочное основание. Показатели мощности рабочего тока находятся в пределах от 700 до 3000 Ватт. Имеет высокий уровень светоотдачи порядка 120 люменов на каждый Ватт. Цветовая палитра излучения дает нейтральный и холодный белый свет от 5000 К до 8300 К. Угол рассеивания луча составляет 125°. Уровень рабочего напряжения колеблется в пределах 3 - 10 Вт. При максимальной температуре внешней среды + 15О снижение яркости светового потока составляет не более 15 - 20%.Xml T6 — весьма удачный по характеристикам экземпляр. Однако, довольно дорогой. Он подойдет тем, кто выбирает фирменное качество и ценит товар в том числе за бренд.

  • Светодиод Cree XM-L2

Твердотельный мощный диод нового поколения. Используется при производстве мощных аккумуляторных и ручных фонарей, велосипедных фар. Отличается от базовой модели XM-L серебристым цветом подложки. Имеет аналогичные исходнику размеры 5х5 мм и форму посадочного основания. Технологический отбор производится при температурном показателе переходности 85°C, это облегчает проверку характеристик прибора в процессе эксплуатации. Цветовая палитра излучения дает нейтральный и холодный белый свет от 2700 К до 8300 К. Коэффициент полезного действия по сравнению с исходной моделью увеличен на 15 - 20 %. Светодиод дает более выраженную интенсивность светового луча при меньшем теплоотведении. Светоотдача при базовых показателях тока 700 мА составляет 150 лм/Вт. Предельный показатель рабочего тока 3 А. По сравнению с базовой моделью xm-l яркость исходящего потока света этой модели была увеличена на 20%. Но при этом уменьшен теплоотвод. Что позволяет фирмам, производящим осветительное оборудование создавать меньшие по объему, но более яркие фонари.

  • Светодиод Cree XP-L

Модель XP-L отличается, по сравнению с диодами этой серии, минимальными размерами 3,45х3,45 мм при высоте 1 мм. При этом несомненным достоинством является высокая мощность - до 10 Вт. Линза светодиода XP-L практически аналогична XM-L, единственное отличие - усеченные боковые грани оптического элемента. Оптическая ось совместима с геометрическим центром корпуса, что значительно упрощает конструкцию вторичной оптической системы и обеспечивает их максимальную совместимость. Угол светового потока равен 125°. Посадочная площадка аналогична моделям XT-E и XP-G, что обеспечивает их взаимозаменяемость. Светодиод XP-L активно используется при производстве мощных фонарей такими брендами, как UltraFire, Police, Bailong, Nitercore, Olight, Imalent. Этот диод - весьма интересная новинка. Миниатюрные размеры при высокой производительности – его главная особенность. Может быть собран в довольно обширные матрицы.

Подведём итоги:

Из сравнения характеристик этих светодиодов мы можем отметить, что светодиод XM-L T6 является сейчас наиболее массовым диодом, с хорошими показателями светоотдачи к ватту и отличным соотношению цены и качества.
Светодиод XM-L2 уже более новое поколение, имеет такие же физические размеры на подложке, как и XM-L, при этом яркость исходящего потока света удалось увеличить на 20% еще и уменьшив его нагрев.
Серия светодиодов XPL - это самая лучшая разработка компании Cree на данное время.
Диод серии XPL даже визуально можно отличить от прошлых серий, это самый миниатюрный диод в своем классе, высокая плотность кристала позволяет повысить светоотдачу.
Во всех температурных режимах он демонстрирует лучшую эффективность в сравнении с поколением диодов XM-L2 до 7.5% и лучше справляется с высокими температурами.
Безусловно можно сказать, что за этим диодом, сочетающим минималистичный размер, большую мощность и высочайщую светоотдачу, будущее компании Cree.



Характеристики: XM-L XM-LT6 XM-L2  XP-L



Номинальный световой поток (Люмен)



164-300



290



200-320



200-420



Мощность (Вт)



2



2



2



2.2



Рабочая температура (градусов)



От - 40 до + 85



От - 40 до + 150



От - 40 до + 90



От - 40 до + 120



Сила номинального тока (мА)



700



700



700



1050

Светоотдача на примере отдельных бинов диода

XM-L U2  (300 лм на токе 700 мА)

XM-L T6  (290 лм на токе 700 мА)

XM-L2 U2 (320 лм на токе 700 мА)

XP-L V2     (420 лм на токе 1050 мА)



Размеры  (мм)



5 x 5



5 x 5



5 x 5



3,45 х 3,45



Угол светового потока (градусов)



до 125



до 125



до 125



до 125



Индекс цветопередачи (Ra)



70 - 90



70 - 90



70 - 90



70 - 90



Топовые фонари представленные на нашем сайте, выберите модель и нажмите на фото





Сравнение светодиодов CREE XM-L T6 и CREE XM-L U2

✔ Купить фонари на диодах XM-L T6, U2 и диодах XM-L2 T6, U2, U3, можно в нашем магазине по этой ссылке ✔

Благодаря универсальным свойствам, сверъхяркие светодиоды получили широкую популярность во многих отраслях. Они используются при подсветке рекламных конструкций, зданий, дорожных указателей и знаков, отдельных частей интерьера, при тюнинге автомобилей и многом другом.

Светодиоды CREE
Сверъхяркие светодиоды, разработанные на основе карбида кремния и нитрида галия, имеют длительный срок службы, низкое энергопотребление и не содержат в своем составе вредных веществ. Такие светодиоды чаще всего используются для подсветки автомагистралей, пешеходных и подземных переходов. Так же их используют в прожекторах, светильниках, уличных фонарях и ручных фонариках.

Cветодиод CREE XM-L
Представитель мощных (10 Вт) светодиодов для фонарей и стационарного освещения. При токе в 3 А, способны отдавать до 900 Лм светового потока. Максимальный световой поток для XM-L находится в пределах 618 - 1008 Лм (в зависимости от бина яркости). Яркостные бины это модификации светодиода, отличающиеся в основном яркостью, иногда оттенком при сравнении. У светодиодов XM-L бины бывают (в порядке возрастания яркости): S6, T2, T3, T4, T5, T6, U2, U3.





Характеристики светодиода CREE XM-L T6:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 - 3.5 В
Рабочий ток: 700 - 3000 мА
Потребляемая мощность: 3 - 10 Вт
Световой поток: 280 - 1200 Люмен
Угол светового потока: 120 градусов
Цветовая температура: 5000 - 8300 К




Характеристики светодиода CREE XM-L U2:
Габаритные размеры: 20 х 5 мм
Рабочее напряжение: 2.9 - 3.5 В
Рабочий ток: 700 - 3000 мА
Потребляемая мощность: 3 - 10 Вт
Световой поток: 300 - 1400 Люмен
Угол светового потока: 125 градусов
Цветовая температура: 5000 - 8300 К

Вывод

Из сравнения характеристик этих двух светодиодов мы видим, что светодиод CREE XM-L U2 при тех же габаритных размерах, одинаковом рабочем напряжении и потребляемой мощности, обеспечивает несколько больший световой поток, чем светодиод CREE XM-L T6, при этом же диод Cree T6 является на данный момент самый оптимальным вариантом по соотношению цены и светоотдаче. Фонари на диоде Cree XML T6 являются самыми популярными в недорогих фонарях. В настоящее время в более новых моделях брендовых фонарей уже используются XML2 U2, XM-L2 U3 и даже новейший диод HI V2.

Следующая статья: Сравнение новейших светодиодов CREE XHP50 и XHP70

Самые популярные модели фонарей на нашем сайте, выбери и нажми на картинку:





Мегавелофара на 5 светодиодах Cree XM-L T6

Здравствуйте, друзья! Сегодня поговорим о велоаксессуарах, ведь сезон уже можно считать открытым. Самыми важными из них являются средства, повышающие безопасность движения. Самое-самое главное это велошлем. Его советуют приобретать в оффлайновых магазинах, с примеркой по месту. Вторым по счёту будет велоосвещение. Головная фара/фонарь и задний фонарь являются обязательными для безопасного движения в черте города и тем более за городом. Как раз их приобретать за бугром- мило дело, у нас в магазинах они продаются с наценкой в 2-3 раза.
Наткнулся я случайно на фару аж с 5ю светодиодами XM-L-T6, и стало мне очень любопытно её пощупать. Связался с Санни из DX и спустя просто огромное время (спасибо нашей родной почте) получил её для тестов.


Вот она, красавица. Хочу сразу обратить внимание, что в комплектации нет ни аккумуляторов, ни зарядника. Входное напряжение по паспорту 5.4~12 В, у меня были аккумуляторы на ~8.4 В, 2S2P из обычных 18650, с ними и будем проводить испытания.

Залезем внутрь, для этого надо открутить «корону». Между стеклом и короной проложено уплотняющее фосфорисцирующее колечко. На самом корпусе есть проточка с резиновым колечком. Силиконовая смазка при этом отсутствует. Микросхема, драйвер полевого транзистора, со спиленной маркировкой. Вполне может быть, что это и не драйвер, а операционник для рядом расположенных SMD светодиодов. Они, кстати, сообщают об уровне подаваемого напряжения и скажут о приближающейся кончине аккумулятора.

На обратной стороне прячется индуктивность, под ней- полевичок, и его небольшая обвязка. На плате драйвера присутствует маркировка YYTD84-05

Плата светодиодов приклеена к алюминиевому основанию на термоклей. Дополнительный прижим осуществляется через сами площадки диодов отражателем, для этого сделаны прокладки из белого пластика. Отражатель к основанию притягивается 2мя винтами. Глазастые уже поняли, что китайцы лукавят, называя эту фару XM-L-T6. В соответствии с этой спецификацией это уже XM-L2, которые являются следующей ступенькой эволюции серии XM. Об этом говорит наличие двух проводов внутри сборки и точечная перфорация подложки. Диоды эти более эффективны, чем предыдущее поколение, но вот какой BIN- не понятно.

Впаяемся в провод питания, измерим ток на максимальном режиме. Напряжение при этом на аккумуляторе составляет 8.1 В, получаем около 12 Вт. Скажем, 1 Вт осядет на преобразователе, значит в свет уходит 10-11 Вт. Отсюда сразу следует то, что диоды работают не на полной мощности. Но это и очень здорово. Кривая эффективности светодиода такова, что с ростом протекающего через него тока, его светимость увеличивается, но не так сильно как хотелось бы. Но при этом значительно растёт нагрев и, как следствие, его КПД снижается. Так что, с точки зрения простоты конструкции и здравого смысла, лучше поставить серию диодов и запитать их на половину мощности, чем их меньшее количество жарить на полную и пытаться как-то их охлаждать.
Для полноты картины, на среднем режиме ток составляет 0.3 А. Для старой фары, ссылка на которую будет позднее, эти величины составляют 1.3, 0.8 и 0.4 А

Батареи заряжены, можно начинать боевое сравнение.

Сравнивать будем фарами, с которыми мы с женой катаемся по ночам T6 XML-T6 3-Mode «1200-Lumen». Зарядка и аккумулятор используются от них же.

От велосипеда и штатива до стены здания примерно 40 метров. Фотоаппарат был в ручном режиме и на одних и тех же настройках на протяжении всех кадров.

1)T6 XML-T6, режим максимальный.

2)T6 XML-T6, режим средний.

3)T6 XML-T6, режим слабый. На всех режимах заметная ярка середина, и незначительная боковая засветка. Блин, я раньше думал что это отличная боковая засветка. Но дальше вы поймёте, как я ошибался.

4) 5 x Cree XM-L T6 3000lm, режим максимальный. Вот это блин шикарная боковая засветка!!!111. Я был в шоке, когда включил её в первый раз. Пучок широкий, заливающий, настоящий flood light!

5) 5 x Cree XM-L T6 3000lm, режим средний. Следующий режим снимать бесполезно, это очень раздражающий строб. Отличный режим для движения днём, автолюбители его издалека палят.

Примерно вот так выглядит дорожка с точки зрения велосипедиста.

Фотографии в антураже.

Пора подводить итоги. Фара очень понравилась. Понравилась настолько сильно, прямо как когда я впервый раз пересел с фонаря на 100500 светодиодах на один с 3 ваттным светодиодом. Комфортно более чем. Единственное что, эта штука будет слепить встречных пешеходов и автолюбителей, так что её следует наклонять пониже, и при необходимости сразу выключать. Привыкайте, что водители будут дальним подмаргивать.

Из откровенных минусов то, что нет в комплекте зарядного устройства и аккумуляторов. Тем, кто покупает в качестве апгрейда- отлично, не нужно платить за то что уже есть. А тем, кто покупает с нуля, я бы посоветовал купить всё в сборе.

С почином меня, первый пост -))

Обзор фонаря UltraFire XML-T6

В этом обзоре рассмотрим недорогой китайский фонарик с магазина TinyDeal: UltraFire XML-T6. Лот называется «5-mode 1200-lumens Cree XML-T6 LED Flashlight for Outdoor FLD-144539». Что в переводе на русский язык означает 5 режимный фонарик на светодиоде Cree XML-T6 с мощностью светового потока 1200 люмен. Стоимость составляет чуть более 10$.

Фонарик пришел в невзрачной белой упаковке, на которой был только цифровой штрихкод и артикул товара: FLD-144539.

Заявленные характеристики:
Светодиод: Cree XML-T6
Мощность светового потока: 1200 люмен
5 режимов: слабый, средний с сильный свет, стробоскоп, SOS
Рабочее напряжение: 3.6-4.5В
Питание от одного аккумулятора 18650
Прочный корпус из алюминиевого сплава
Масса: 97г.
Размеры: 118 x 34 x 34 мм

В полностью выдвинутом виде длина фонаря составила 137мм. В свернутом виде (максимально широкий угол освещения) — 125мм. Диаметр самой широкой части корпуса соответствует заявленным, т.е. 35мм.

Фонарик достаточно эргономичен и удобно сидит в руке. Корпус сделан из алюминия, каких-либо люфтов не замечено.

Приступим к разборке фонаря.

Материал линзы — пластик. Ширина угла освещения формируется путем увеличения фокусного расстояния, что достигается при помощи прокручивания фонаря.

В режиме X1 — самый узкий луч (квадратный). А в режиме Х2080 — самый широкий угол луча. Чтобы пройти от режима Х1 к режиму Х2080 надо сделать три оборота.

Фонарик имеет 5 режимов работы:
1. Сильный свет.
2. Средний свет.
3. Слабый свет.
4. Стробоскоп.
5. SOS.

Неудобно то, что при выключении, а затем повторном включении фонаря, режим работы переключается на следующий. И так по кругу. Т.е. если вы выключили фонарь, находящийся в режиме слабого свете, то при следующем включении он перейдет в режим стробоскопа. И чтобы переключить его опять в режим «слабого света,» то необходимо 4 раза не до конца нажать кнопку.

Кнопка включения/выключения и смены режима работы силиконовая, находится в тыльной части корпуса. Тип кнопки — обратная/электронная, т.е. включение/выключение происходит после отпускания кнопки. Для смены режима работы фонаря достаточно не до конца нажимать кнопку.

В алюминиевом корпусе задней части фонаря, механизм кнопки с пружиной для батареи сидят достаточно плотно и не выдавливаются из корпуса при сильном нажатии на кнопку включения, как это было с фонариком UltraFire E17.

На завинчивающей крышке батарейного отсека есть уплотнительное резиновое кольцо.

Отражатель — плоский, металлический, сверху прижимается шайбой. Между платой светодиода и отражателем стоит прозрачная изолирующая прокладка.

Итак, мы планомерно подошли к основному элементу любого фонарика — к источнику светового излучения. В спецификации, да и в названии фонаря указано, что используется светодиод Cree XML-T6. Однако разобрав фонарик там был обнаружен светодиод Cree XML-U2.

Энергоэффективность светодиодов семейства XM-L составляет 100 лм на 1 Ватт. Страница светодиодов XM-L на сайте производителя Cree: http://www.cree.com/LED-Components-and-Modules/Products/XLamp/Discrete-Directional/XLamp-XML

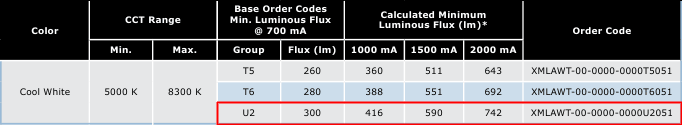

Выше приведена таблица для сравнения светодиодов T6 и U2. Как видим светоотдача U2 немного больше, так что то, что вместо светодиода XML-T6 установлен светодиод XML-U2 скорее можно отнести к достоинствам, а не к недостаткам.

По спецификации фонаря световой поток составляет 1200 лм, но из даташита на светодиоды XML видим, что данное семейство не может обеспечить такой световой поток. Отсюда вывод, что указанный световой поток в 1500 лм (а в некоторых магазинах я встречал и 2000 лм) не соответствует действительности.

Плата светодиода на мой взгляд имеет хороший теплоотвод, который снизу всей поверхностью соприкасается с корпусом. Это хорошо видно на нижней фотографии.

В плате управления установлен P-канальный MOSFET-транзистор APM9435, даташит и параметры которого можно посмотреть здесь.


Приступим к тестам энергопотребления и замерам освещенности.

Освещенность, сильный свет: 360 люкс
Освещенность, средний свет: 200 люкс
Освещенность, слабый свет: 120 люкс

Потребление тока, сильный свет: 0.7 Ампер
Потребление тока, средний свет: 0.3 Ампер
Потребление тока, слабый свет: 0.11 Ампер

Все замеры производились в полной темноте на расстоянии 1 метра.

Освещенность на расстоянии 10 см без линзы составила 3600 лк, с линзой — 9000 лк.

В полностью выключенном режиме ток нулевой, т.е. фонарь не потребляет энергию аккумулятора.

Измеренный спектр излучения:


Фонарик для обзора был предоставлен интернет-магазином TinyDeal 90000 CREE XM-L T6 LED Driver Circuit - Specifications and Practical Application 90001 90002 This article explains how to illuminate a Cree XM-L T6 LED using a current controlled driver circuit while the supply input is from a battery, or in case a mains SMPS is intended as the driver unit. The idea was requested by Mr. Jaco. 90003 90004 Technical Specifications 90005 90002 90007 Thanks for the great advice and circuits! Have you had a chance to have a look at a circuit for the 90008 LED mentioned by Guruh 90009? 90010 90003 90002 90007 I would like to retrofit my 3 cell Maglite with this Cree LED and upgrade the batteries to Li Polymer.Do you have any advice on the battery voltage I should choose and how would I achieve changing the intensity of the LED to a high, medium and low state with the existing on / of switch? 90010 90003 90002 90007 90018 Typical information on the LED: 90019 90010 90003 90022 90023 90007 CREE XM-L T6 Mounted on star board 90010 90026 90023 90007 2.9V-3.5V 3000mA 6500K 90010 90026 90023 90007 Maximum Drive Current 3 A 90010 90026 90023 90007 Maximum Power 10 W 90010 90026 90023 90007 Light Output 1 040 lm @ 10 W 90010 90026 90023 90007 Forward Voltage 3.1 V 90010 90026 90047 90002 90007 Regards and thanks in advance, 90010 90051 90007 Jaco 90010 90003 90055 The Design 90056 90002 For a battery operated circuit the LED driver could be simply in the form of a current controller stage, because here voltage regulation is not important and can be eliminated. 90003 90002 As per the above request, the Cree XM-L T6 LED driver is required to be operated from a 3.7V / 3amp source, with a 3-way switchable dimmer control facility. 90003 90002 The design can be implemented using the following transistorized current control stage.Although it's not one of the most efficient of the designs, the simplicity wins over the slight inefficiency. 90003 90002 Referring to the above diagram, the design is a basic current controlled stage where T2 determines the maximum current limit of T1 by controlling the base potential of T1. 90003 90055 Circuit Operation 90056 90002 When the circuit is switched ON, T1 is triggered via R1 illuminating the LED. The process allows the entire current consumed by the LED to pass through one of the selected resistors (R2, R3, or R4) to ground.90003 90002 This induces a proportionate amount of voltage across this current sensing resistor, which in turn forms the triggering voltage for the base of T2. 90003 90002 If this sensed voltage exceeds 0.7V, T2 is forced to trigger and ground the base potential of T1, thereby restricting its conduction, and subsequently restricting power to the LED. 90003 90002 The LED is now forced to shut down, however the process as the LED tries to shut off it also begins reducing the voltage across the particular base resistor of T2.90003 90002 T2 now experiences a loss of triggering voltage and switches OFF, restoring the LED back to its original state via T1, until again the restriction process is initiated and this continues, maintaining a current controlled illumination over the connected LED, which is a Cree XM-L 10 watt lamp in this case. 90003 90002 Here R4 must be selected to allow the LED to illuminate with optimal consumption (max brightness), that is at its rated 3 amp level .... R2 and R3 may be selected to offer any other desired lower current operation (lower intensity ) to the LED such that by selecting these produces three different intensity levels for the LED.90003 90079 Parts List 90080 90002 T1 = TIP 41 (on heatsink) 90003 90002 T2 = TIP 31 (on heatsink) 90003 90002 R1 may be calculated by using the following formula: 90003 90002 R1 = (Us - LEDv) x hFe / LED current 90003 90002 = (3.5 - 3.3) x 25/3 = 1.66 ohms 90003 90002 Wattage of the resistor = (3.5 - 3.3) x 3 = 0.6 watts or 1 watt 90003 90002 R2, R3, R4 may be calculated as: 90003 90002 Low Intensity = R2 = 0.7 / 1 = 0.7 ohms, wattage = 0.7 x 1 = 0.7 watts or 1 watt 90003 90002 Medium Intensity R3 = 0.7/2 = 0.35 ohms, wattage = 0.7 x 2 = 1.4 watts 90003 90002 Optimal Intensity = R4 = 0.7 / 3 = 0.23 ohms, wa ttage = 0.7 x 3 = 2.1 watts 90003 90079 Operating through SMPS 90080 90002 In order to drive the proposed Cree LED from an mains operated SMPS, the following steps may be incorprated in order to implment the required volatge and current controlled operations: 90003 90002 1) Procure a 12V / 3amp readymade SMPS. 90003 90002 2) Open it and look for the small optocoupler part on the PCB. This will look like a small 4-pin black IC.90003 90002 3) Once you have located it, modify its input side by carefully conducting all the instructins as indicated in the following article: https://www.homemade-circuits.com/how-to-make-variable-current-smps / 90003 90079 About Swagatam 90080 90002 I am an electronic engineer (dipIETE), hobbyist, inventor, schematic / PCB designer, manufacturer. I am also the founder of the website: https://www.homemade-circuits.com/, where I love sharing my innovative circuit ideas and tutorials. 90051 If you have any circuit related query, you may interact through comments, I'll be most happy to help! 90003.90000 90001 XLamp XM-L LEDs | Cree Components 90002 90003 90004 Size 90005 90006 5 x 5 mm 90007 90008 90003 90004 Maximum Drive Current 90005 90006 3 A 90007 90008 90003 90004 Max Power (W) 90005 90006 10 W 90007 90008 90003 90004 Max Light Output (lm) 90005 90006 1040 lm 90007 90008 90003 90004 Maximum Efficacy at Binning Conditions (lm / W) 90005 90006 158 lm / W 90007 90008 90003 90004 Typical Forward Voltage 90005 90006 3.1 V @ 1500 mA 90007 90008 90003 90004 Maximum Reverse Voltage 90005 90006 5 V 90007 90008 90003 90004 Viewing Angle 90005 90006 125 90007 90008 90003 90004 Maximum Junction Temperature 90005 90006 150 ° C 90007 90008 90003 90004 Binning 90005 90006 ANSI 90007 90008 90003 90004 Maximum ESD Withstand Voltage 90005 90006 8000 V (HBM per Mil-Std-883D) 90007 90008 90003 90004 Reflow Solderable 90005 90006 Yes - JEDEC J-STD-020C-compatible 90007 90008 90003 90004 RoHS-Compliant 90005 90006 Yes 90007 90008 90003 90004 REACh-Compliant 90005 90006 Yes 90007 90008 90003 90004 UL-Recognized 90005 90006 Yes - Level 4 Enclosure Consideration 90007 90008 90093.90000 16mm XML XM L T6 LED Aluminum Base Chip + 17mm 1400mA LED Circuit Board for XM L L2 T6 U2 U3 XP L V5 flashlight DIY | xm-l t6 | xm-l t6 ledxm-l l2 90001 90002 16mm XML XML T6 LED Aluminum Base Chip + 17mm 1400mA LED Circuit Board for XM-L L2 T6 U2 U3 XP-L V5 flashlight DIY: 90003 90002 90003 90002 90003 90002 90003 90002 90011 Express transportation instructions and Feedback: 90012 90003 90002 (1) Please read our item specifications above carefully and confirm that is what you need.90003 90002 (2) You talk with us on line or leave message here on any questions of our item, shipping term and price. 90003 90002 (3) If some extra requirement on our items, please feel free to ask us. 90003 90002 90003 90002 90011 Some notices about shipping: 90012 90003 90002 (1) China Post mail delivery time is around 15-22 days (some need around 30 days), please kindly be a little patient while waiting for your parcels. 90003 90002 (2) You also consider other Express (UPS, DHL, FedEx, TNT or EMS) 2 to 8 days delivered.90003 90002 (3) Please contact us at once if there are any aberrant mails. 90003 90002 (4) Please do send us your suggestions as you know something better than us. We would appreciate your good ideas. 90003 90002 (5) If you bid our China Post free shipping items, we ONLY transport via China POST. We would perform our duties same as what we have agreed. 90003 90002 (6) We are not responsible for any custom duty or import tax. 90003 90002 (7) We would try our best to satisfy you but no any unreasonable requirements please.90003 90002 90003 90002 90011 Important Notice: 90012 90003 90002 Customers should be sure whether their countries are allowed to import This product purchasing. 90003 90002 If you're unsure of whether your country allows these kinds of products, 90003 90002 we recommend you to contact the custom for confirmation. 90003 90002 We will not be responsible for losses due to customs confiscation. 90003 90002 90003 90002 90011 Quality control: 90012 90003 90002 (1) We test each item before shipping to ensure they are in good condition.90003 90002 (2) As a experienced supplier we package goods in carton box with EPE, which would prevent your items from some unexpected damages efficiently during delivery. 90003 90002 (3) We offer you fast shipping, usually around 3 days preparation. This is an approximate time, your shipment data would be up to your specific orders. 90003 90002 (4) We would let you know the tracking number once we have sent out your products. 90003 90002 90003 90002 90011 Feedback / Grade our service: 90012 90003 90002 Pls leave us your comment of our products and service after you have received your products; this will help us to do better in the future.We will spare no effort to upgrade our whole system to satisfy all of our kind customers. 90003.90000 JETBEAM RRT21 CREE XM L T6 LED Flashlight Torch Stepless 3 460 Lumens 150m Distance Pocket Clip Lantern Power By 18650 or CR123 | t6 led torch | t6 led flashlightt6 screws 90001 90002 90003 JETBEAM RRT21 CREE XM-L T6 LED Flashlight Torch Stepless 3-460 Lumens 150m Distance Pocket Clip Lantern Power By 18650 or CR123 90004 90005 90002 90005 90002 90003 Features: 90004 90011 - Specially designed for Military, Law Enforcement, Self-defense, Hunting, Search & Rescue and Outdoorsman 90011 - The Rapid Response Control Ring allows the user to select different levels of brightness smoothly 90011 - Infinite brightness accessible 90011 - Stainless steel retaining ring on the bezel protects the head from drops and impacts.90011 - CREE XM-L LED 90011 - Max output of up to 460 lumens with an effective range of 155 meters 90011 - New hybrid reflector specially designed for CREE LED, which allows for better beam quality, efficiency and throw capability 90011 - Newly designed high efficiency broad voltage drive circuit 90011 - Tailstand 90011 - Impact-resistant accords with US MIL-STD-810F 90011 - IPX-8 standard waterproof 90005 90002 90005 90002 90003 Specifications: 90004 90011 LED: CREE XM-L T6 90011 Maximum output: 460 lumens 90011 Reflector: Aluminum reflector 90011 Lens: Toughened ultra-clear mineral glass with anti-reflective coating 90011 Material: Aero grade aluminum alloy 90011 Finish: Type III military grade hard-anodized 90011 Battery: CR123 * 2, RCR123 * 2 and 18650 Li-ion * 1 90011 Switch: Forward clicky 90011 Weight: 137g 90011 Dimensions: Head diameter 34mm 90011 Tube diameter 23mm 90011 Total length 143mm 90005 90002 90005 90002 90003 Packing List: 90004 90005 90002 1 x RRT21 flashlight 90005 90002 1 x Lanyard 90005 90002 90003 (without battery; without charger) 90004 90005 90002 90005 .
