Активная эксплуатация отдельных узлов автомобиля приводит к быстрому их выходу из строя. Наиболее подвержены поломкам отечественные авто, включая популярный автомобиль Chevrolet Niva. Неприятность может случиться даже с замком зажигания. В такой ситуации виновником способен оказаться как слабый ключ либо его обломанный кусочек в «секрете», так и короткое замыкание, поспособствовавшее подгоранию контактов.
Быстрая замена замка зажигания Шевроле Нива в походных условиях вряд ли удастся, но провести такую операцию в гаражных условиях вполне реально. Потребуется минимальный набор инструментов и новые детали, заранее купленные в автомагазине.
Содержание
Чтобы получить доступ к поврежденному узлу, необходимо избавиться от защитного декоративного кожуха.
Для этого выкручиваем несколько стягивающих пластиковые половинки болтов. Также потребуется убрать резиновое колечко в виде муфты, установленное вокруг лицевого торца со стороны скважины.
Важно знать, что замок зажигания удерживается на рулевой колонке за счет стянутых металлических хомутов.
В работе потребуется стандартный набор. В него входят:

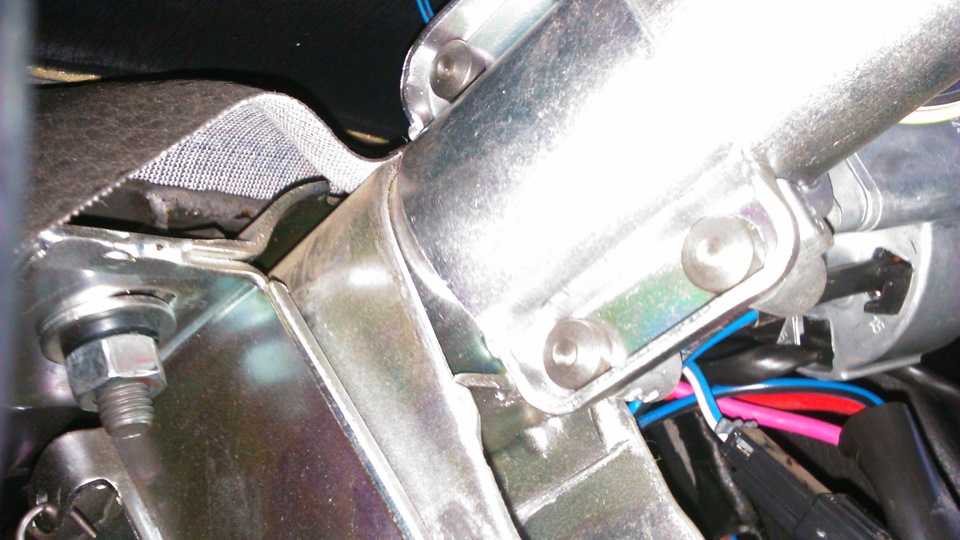

Хомут представляет собой пару радиусных скоб, притянутых между собой отрывными спецболтами. Прежде чем снять замок, необходимо избавиться от них. Производитель монтирует такие метизы для создания больших препятствий быстрому угону, но одновременно такой подход несколько усложняет ремонтные возможности мастеров.
Первоначально болты для завинчивания оснащены классическими шестигранными головками. При затягивании до упора грани от усилия срываются, в результате получается цилиндрическая практически гладкая головка.
Ее проблематично чем-либо удерживать в процессе демонтажа.

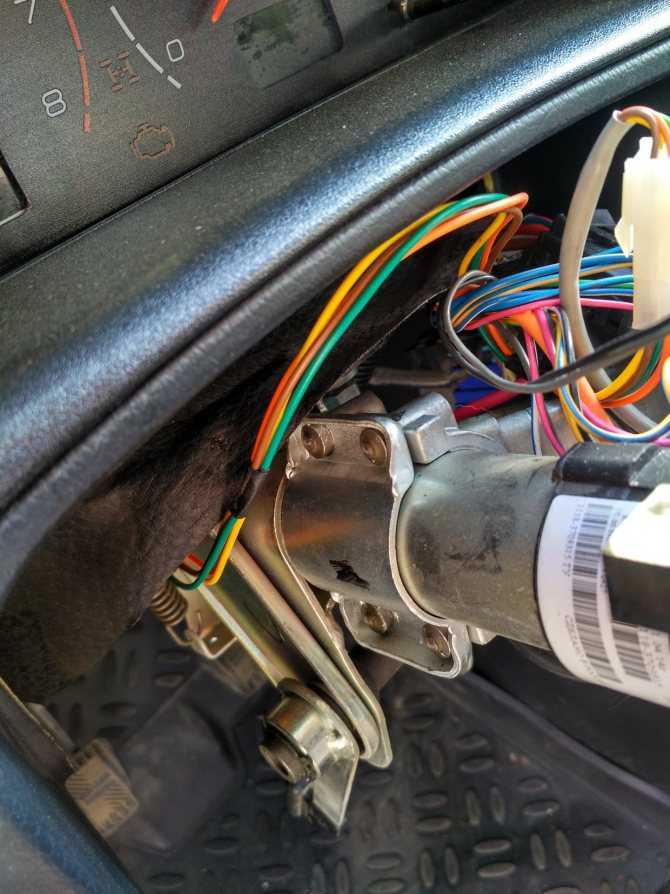

Устранение болтов проводится с помощью небольшого зубила и молотка. В такой ситуации помогает налобный фонарик, подсвечивающий область работы. Трудоемкий процесс сбивания начинают с отодвигания как можно дальше водительского кресла, обеспечив себе пространство для размаха и разворота. Все четыре головки необходимо полностью сбить, чтобы раскрыть чашки хомута.
Иногда зубило используют для проворота болтов. Тогда бойную часть ставят не перпендикулярно головке, а немного вскользь, чтобы придать вращение метизу. Ослабленную резьбовую пару можно вывинчивать пассатижами. Не рекомендуем использовать повторно поврежденный крепеж или брать для фиксации обычные болты, которые снижают безопасность авто.
Сняв замок со своего посадочного места, чтобы далее его заменить, можно уделить внимание проводке. Предварительно выкручиваем пару болтов крестовой отверткой. Они удерживают блок с проводами.
Из демонтированного замка извлекаем личинку, проверяя визуально наличие повреждений. Вокруг бронзового цилиндра располагаются маленькие стопоры, блокирующие проворот без ключа. Некоторые из них могут быть повреждены. Ремонт замка зажигания Шевроле Нива не всегда может быть уместен, так как повреждения могут оказаться неремонтопригодными.
Иногда возникшие зазубринки видны и могут быть поправлены мелким надфилем. Чрезмерно большие порции снимать не стоит, так как это может привести к потере работоспособности личинки. Если отсутствуют варианты восстановления, то придется монтировать новый замок в сборке.
Процесс начинается с соединения электрической части. Колодку возвращаем в работоспособное положение, задвинув до упора. Завинчиваем обратно пару болтов изнутри.
Подбираем правильное положение для хомутов и фиксируем замок на своем месте. Закрываем декоративными пластиковыми кожухами все внутренности и затягиваем болты.
youtube.com/embed/GZwOV0cFN-M?enablejsapi=1&autoplay=0&cc_load_policy=0&iv_load_policy=1&loop=0&modestbranding=0&rel=1&showinfo=1&playsinline=0&autohide=2&theme=dark&color=red&wmode=opaque&vq=&controls=2&» frameborder=»0″ allowfullscreen=»» data-no-lazy=»1″> Интересное по теме:
загрузка…
Электрооборудование
3708 (инж.)
Замок зажигания ВК347 (2101-3704000-11) с противоугонным устройством:
1 — запорный стержень; 2 — широкий выступ контактной части
Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка.
После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.
Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.
Замыкание контактов замка зажигания
Положение ключа | Контакты под напряжением | Включаемые цепи |
III | «30» – «INT» | – |
(стоянка) | «30/1» | – |
0 | «30» | – |
«30/1» |
| |
I (зажигание) | «30» – «INT» | |
«30/1» – «15» | Обмотка возбуждения генератора. Зажигание*.
Наружное освещение. Освещение приборов.
Ближний и дальний свет фар. Противотуманный свет.
Очистители ветрового стекла и стекла двери задка.
Блок управления электромагнитным клапаном карбюратора*. Система управления двигателем (в том числе электробензонасос и вентиляторы системы охлаждения двигателя)**.
Обогрев стекла двери задка. Омыватель.
Вентилятор отопителя. Указатели поворота.
Свет заднего хода. Контрольные приборы. | |
II (стартер) | «30/1» – «15» | См. положение I |
«30» – «50» | Стартер | |
«30» – «INT» | – |
* Только для двигателя ВАЗ-21213.
** Только для двигателя ВАЗ-21214.
|
