Технические характеристики
5 ммКомпактных размеров модуль DD28CRTA не простая плата недорогого понижающего импульсного асинхронного DC-DC преобразователя, аналоги которой широко распространены и часто используются в современной профессиональной и любительской электронике. Взятая за основу модуля однокристальная электронная схема ШИМ-контроллера CN3765 представляет собой полноценное устройство заряда многоэлементных аккумуляторов с примением эффективного метода восполнения постоянным током/постоянным напряжением (CC/CV). DD28CRTA имеет функцию автоматического определения критически низкого уровня заряда аккумулятора, и умеет заряжать даже глубоко разряженные батареи. DD28CRTA способен заряжать многоразовые накопители электроэнергии с различным химическим составом и разных размеров: литий-ионные, литий-титанатные, и литий-железо-фосфатные аккумуляторы или сборки, с суммарным количеством составных 3.
Любые операции c модулем DD28CRTA, связанные с питанием произвольной нагрузочной цепи или зарядом аккумуляторной батареи, основываются на выбранном уровне выходного напряжения, которое воспринимается чипом CN3765 за опорное напряжение. Плата зарядного устройства DD28CRTA фабрично настроена на максимальный ток заряда 1А, однако может быть перепрограммирована заменой токоограничивающего резистора Rcs рядом с выводами BAT+GND в соответствии со значениями в таблице ограничения выходного тока. В работе с продолжительными нагрузками от 2А и выше, модулю DD28CRTA потребуется усиленное охлаждение.
| Номинал и маркировка резистора Rcs | Ток заряда/нагрузки |
| 0.24 Ом / R240 | 0.5A |
| 0.12 Ом / R120 | 1A |
| 0.08 Ом / R080 | 1.5A |
| 0.06 Ом / R060 | 2A |
0. 03 Ом / R030 |
3A |
Входное напряжение платы DD28CRTA, построенной по топологии понижающего преобразователя, всегда должно быть больше выходного вольтажа. Модуль зарядного устройства позволяет настраивать лишь напряжение на выходе, ток заряда рассчитывается микросхемой контроллера CN3765 самостоятельно. Выходное напряжение большего или меньшего значения устанавливается вручную, механическим вращением винта многооборотного подстроечного потенциометра в напралениях по часовой или проти часовой стрелки, и одновременной оценкой показаний внешнего вольтметра, подключенного к ненагруженным выходным контактам BAT+GND.
Полностью заряженный одноэлементный литиевый аккумулятор обладает выходным напряжением 4.2В, может безопасно разряжаться до 2.5В. Элементы с подобным химическим составом перезаряжаются эквивалентным максимальному вольтажом. Так двухэлементный 7.4В-вольтовый аккумулятор заряжается напряжением 8.4В, трёхэлеметный — 12.6В, и так далее (см.
таблицу соответствия напряжений). Дополнительно модуль DD28CRTA защищён отключением своих внутренних контуров от превышения выходного напряжения на 7% и более для выбранного значения.
| Входное напряжение DD28CRTA | Напряжение заряда | Номинальное напряжение аккумулятора |
| 6.6 ~ 28В DC | 3.7В (1S) | |
| 10.5 ~ 28В DC | 8.4В | 7.4В (2S) |
| 14.5 ~ 28В DC | 12.6В | 11.1В (3S) |
| 19 ~ 28В DC | 16.8В | 14.8В (4S) |
| 23 ~ 28В DC | 21В | 18.5В (5S) |
Подсевшая аккумуляторная батарея с потенциалом, превышающим порог 66.5% от свого максимального напряжения, проходит полный цикл заряда в два этапа. Для перезаряжаемого аккумулятора с меньшим процентом, по умолчанию считающегося чипом контроллера CN7365 в состоянии глубокой разряженности, добавляется третья «вступительная» фаза предварительного подзаряда малым током величиной 175 мА (или 17,5%) от всей доступной величины зарядного тока.
Модуль зарядного устройства DD28CRTA поддерживает функцию автоматической активации повторного цикла заряда аккумуляторной батареи, когда зарядный ток поднимается выше отметки 58.8% от максимального. Благодаря этому свойству, преобразователь DD28CRTA может успешно эксплуатироваться в маломощных системах резервного/аварийного питания.
Источник первичного напряжения, а также нагрузочная схема или перезаряжаемая батарея, подключаются к модулю DD28CRTA припайкой проводных контактов к соответствующим площадкам.
Доработка контактных мест дополнительными механическими разъёмами многократного использования позволит в будущем сократить до минимума износ токопроводящего покрытия текстолитовой платы DD28CRTA.
Автор:
Сергей Куртов
Время прочтения: 5 мин
Дата публикации: 24-01-2023
Рейтинг статьи: (4145)
Содержание
На данный момент, в зависимости от сферы применения, наиболее популярными являются два вида аккумуляторных батарей: литиевые и свинцово-кислотные. Свинцовые аккумуляторы постепенно теряют популярность, так как не отличаются высокой плотностью энергии и длительным ресурсом. Если требуется максимально компактный источник питания, всегда выбор падает именно на литиевые АКБ.
Как и в случае со свинцово-кислотными аналогами, литиевые аккумуляторные батареи делятся на множество типов. Наиболее распространенными являются литий-ионные (Li-ion) и литий-полимерные (Li-pol). Именно они используются в мобильных гаджетах и даже в электрокарах. К примеру, в Tesla model S установлено более 7 тысяч литий-ионных аккумуляторов Panasonic Li-ion NCR18650B.
Большая часть техники, где используются литиевые аккумуляторы, имеют встроенные механизмы зарядки, поэтому пользователю требуется лишь подключиться к электросети. В иных случаях заряд требуется осуществлять самостоятельно. Чтобы аккумулятор служил долго, его требуется правильно заряжать.
Как заряжать литиевый аккумулятор, чтобы ему не навредить? Несмотря на очевидность, попробуем разобраться, чем заряжать литиевый аккумулятор можно, а чем — нельзя.
Процесс заряда всегда зависим от того, какой аккумулятор заряжается. Нельзя одинаковым режимом пополнять заряд разных по характеристикам и типам моделей.
Если обобщить, то приблизительно подобрать правильный режим заряда можно при наличии данных о типе аккумулятора, его емкости и напряжении.

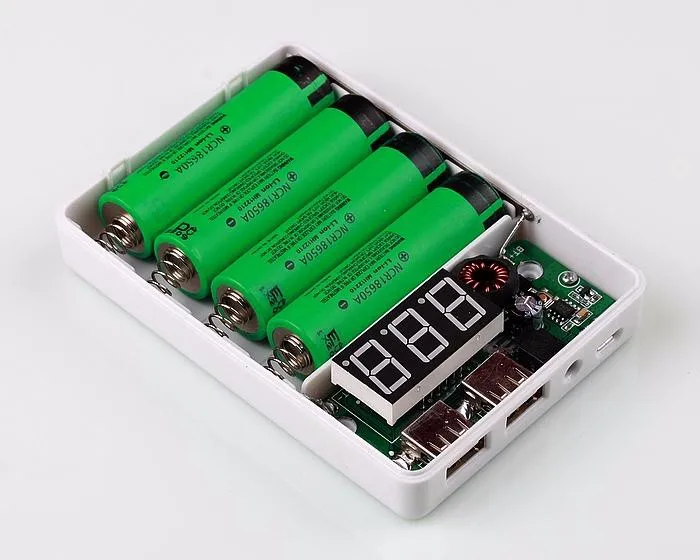

Нередко пользователи интересуются в сети, как заряжать литиевый аккумулятор мотоцикла. Учитывая, что литиевый АКБ для мотоцикла — это устройство фабричное, а не самодельное, вся важная информация, в том числе и ток заряда, обычно размещена на бирке. Другое дело — это когда имеется элемент питания, собранный из одной или множества ячеек, в том числе из упомянутых ранее аккумуляторов panasonic.
Важно учитывать наличие в аккумуляторе или в схеме защиты в виде BMS. BMS — это контроллер, который выполняет сразу множество функций.
Он может защищать элементы питания от опасных значений напряжения и тока, балансировать элементы на последних стадиях заряда, а также осуществлять регулировку подаваемого напряжения. Зарядка литий-ионных аккумуляторов напрямую может представлять опасность для АКБ, особенно если используется кустарное ЗУ. Применять кустарные приспособления как на основе трансформатора с диодным мостом, так и на основе переделанных компьютерных блоков питания не рекомендуется даже для свинцово-кислотных АКБ.
Если по какой-то причине в литиевом аккумуляторе отсутствует BMS, на ЗУ требуется выставить напряжение, являющееся максимальным для данного типа батарей. К примеру, литий-ионные АКБ при полном заряде выдают 4,2В на одну ячейку, а LiFePO4 — 3,65. Если ток, при этом, превышает 0,5С, рекомендуется его ограничить. Если ЗУ не позволяет регулировать ток, понизить его можно путем снижения выходного напряжения. Как только оно будет достигнуто, его можно поднять до конечного показателя, соответствующего полному заряду аккумулятора.
В случае с литиевыми аккумуляторами, оборудованных BMS (к счастью, таких большинство), все куда проще. Контроллер попросту не допустит подачу опасных номиналов тока и напряжения. Единственное исключение — это когда пользователь самостоятельно припаивает BMS к своей сборке батарей. В таком случае нельзя гарантировать, что контроллер настроен верно в соответствии с требованиями, предъявляемыми конкретным блоком аккумуляторов. В принципе, если пользователь делает сборку АКБ и самостоятельно припаивает контроллер — видимо, он знает, что делает.
Как бы там ни было, лучшим способом безопасно и на 100% зарядить аккумуляторную батарею любого типа — это использовать умное зарядное устройство, работающее в автоматическом режиме. Такое устройство не просто выдает постоянный ток с определенным номиналом напряжения, а изменяет режим заряда в зависимости от стадии. Также важным преимуществом являются многочисленные настраиваемые параметры, позволяющие использовать один и тот же прибор с абсолютно разными сборками аккумуляторов.
К выбору зарядного устройства следует относиться максимально серьезно, так как во многом от качества заряда зависит срок службы аккумулятора. И если аккумулятор состоит из множества ячеек с высокой суммарной стоимостью, то даже небольшое увеличение срока службы экономит заметную сумму.
Как заряжать литиевый аккумулятор 5 из 5 на основе 2 оценок.
Rugged American Innovation
100% совместимость с литием
Лучшая в своем классе 11-летняя гарантия на батарею
200%
МОЩНОСТЬ В ДВА РАЗА ПО СРАВНЕНИЮ С БАТАРЕЯМИ
1/2
В 2 раза ЛЕГЧЕ
5X
ЗАРЯД В 5 РАЗ БЫСТРЕЕ 9 0003
В 4 раза больше
В 4 раза дольше
100%
БЕЗОПАСНО И НАДЕЖНО
Раскройте потенциал своего литиевого аккумулятора Dakota с помощью литиевого зарядного устройства, оптимизированного для обеспечения наилучшей производительности и длительного срока службы литиевого аккумулятора.
Совместим с литий-ионными (li-ion), литий-железо-фосфатными (LiFePO4 или LFP), литий-марганцево-кобальт-оксидными (NMC) или титинат-оксидно-литиевыми батареями (LTO).
Все литиевые батареи Dakota следует заряжать с помощью зарядного устройства, совместимого с LiFePO4, как и любое другое в этой коллекции. SLA или свинцово-кислотные зарядные устройства снижают производительность и срок службы аккумулятора. В частности, зарядные устройства для свинцовых аккумуляторов используют более низкое напряжение, которое заполняет только 80% литиевой батареи, а также подчеркивают химический состав лития. Литиевые зарядные устройства заряжаются при более высоком напряжении и запрограммированы на оптимизацию химического состава лития для увеличения срока службы. Литиевые зарядные устройства также позволяют заряжать аккумулятор в 5 раз быстрее, чем свинцово-кислотные, до 1 часа (1C).
При выборе литиевого зарядного устройства ищите такое же напряжение, как у вашей батареи (12 В для 12-вольтовых батарей, 36 В для 36-вольтовых батарей и т.
д.), и решите, как быстро вы хотите заряжать батарею. Чем выше номинальный ток (А) зарядного устройства, тем быстрее будет заряжаться аккумулятор*. Чтобы определить время зарядки, разделите номинальное значение ампер-часа (Ач) аккумулятора на номинальное значение ампер-часа (А) зарядного устройства. Например, зарядное устройство на 3 ампера зарядит аккумулятор емкостью 10 Ач за 3,3 часа (10 Ач / 3 А = 3,3 часа).
*Обратите внимание, что в целях безопасности номинальная сила тока не должна превышать номинальную мощность батареи в ампер-часах, например, использование зарядного устройства на 10 А с батареей емкостью 7 А·ч может привести к повреждению батареи.
Литиевая батарея Dakota | Рекомендуемое зарядное устройство LiFePO4 и время зарядки | Опция более быстрого зарядного устройства
Аккумулятор 12 В 10 Ач | Зарядное устройство LiFePO4 12 В, 3 А (3 часа) | Зарядное устройство 12 В 10 А LiFePO4 (1 час)
Аккумулятор 12 В 18 Ач | Зарядное устройство LiFePO4 12 В, 3 А (6 часов) | Зарядное устройство LiFePO4 12 В, 10 А (1,8 часа)
Аккумулятор 12 В 23 Ач | Зарядное устройство LiFePO4 12 В, 3 А (8 часов) | Зарядное устройство 12 В 10 А LiFePO4 (2,3 часа)
Аккумулятор 12 В 54 Ач | Зарядное устройство LiFePO4 12 В, 10 А (5,4 часа) | Зарядное устройство LiFePO4 12 В 20 А (2,5 часа)
Аккумулятор 12 В 100 Ач | Зарядное устройство LiFePO4 12 В, 10 А (10 часов) | Зарядное устройство LiFePO4 12 В 20 А (5 часов)
Аккумулятор 12 В 200 Ач | Зарядное устройство LiFePO4 12 В, 10 А (20 часов) | Зарядное устройство LiFePO4 12 В 20 А (10 часов)
Аккумулятор 24 В 50 Ач | Зарядное устройство LiFePO4 24 В, 5 А (10 часов) | Зарядное устройство LiFePO4 24 В, 20 А (2,5 часа)
Аккумулятор 24 В 100 Ач | Зарядное устройство LiFePO4 24 В, 5 А (20 часов) | Зарядное устройство 24 В 20 А LiFePO4 (5 часов)
Аккумулятор 36 В 63 Ач | Зарядное устройство LiFePO4 36 В, 8 А (8 часов) | Зарядное устройство LiFePO4 36 В 18 А (3,5 часа)
Аккумулятор 36 В 100 Ач | Зарядное устройство LiFePO4 36 В, 8 А (12 часов) | Зарядное устройство LiFePO4 36 В 18 А (5,4 часа)
Аккумулятор 48 В 96 Ач | Зарядное устройство LiFePO4 48 В, 8 А (12 часов) | Зарядное устройство LiFePO4 48 В, 15 А (6 часов)
ПРОЧИТАЙТЕ СТАТЬЮ
Создавайте неограниченные автономные энергосистемы с помощью зарядных устройств Dakota Lithium + Solar.
Все литиевые батареи Dakota оптимизированы для использования с солнечными панелями. Технология Dakota на основе литий-железо-фосфата (LiFePO4) имеет самый высокий коэффициент эффективности среди всех аккумуляторов для хранения и использования солнечной энергии. Для небольших батарей (<50 Ач) и солнечных панелей мощностью менее 80 Вт вы можете подключить солнечную панель непосредственно к батарее. Для более крупных батарей или солнечных панелей мощностью более 100 Вт мы рекомендуем литий-совместимый солнечный контроллер заряда, чтобы оптимизировать зарядное напряжение и повысить эффективность системы.
Подсоедините домашние литиевые батареи глубокого цикла Dakota к генератору двигателя для быстрой зарядки во время движения. В целях безопасности, производительности и срока службы батареи мы рекомендуем литий-совместимое зарядное устройство постоянного тока для зарядки от генератора переменного тока лодки, грузовика, дома на колесах или фургона.
Получите доступ к эксклюзивным предложениям, узнавайте о новых продуктах раньше всех и наслаждайтесь советами, рекомендациями и самодельными лайфхаками от нашего сообщества экспертов.
Какое зарядное устройство 18650 вы ищете?
Прежде чем выбрать новое зарядное устройство, необходимо принять во внимание некоторые моменты. Вы можете не хотеть или нуждаться во всех этих прибамбасах. Или, может быть, вы немного фанатичны и любите знать каждую деталь о своих батареях и анализировать ее.
Безопасность имеет первостепенное значение. К сожалению, многие, если не большинство зарядных устройств на рынке, сомнительны и могут принести больше вреда, чем пользы. Пожалуйста, не покупайте литий-ионное зарядное устройство только из-за низкой цены! Кстати, в список входят зарядные устройства для круглых элементов, в которых используются слоты, в отличие от зарядного устройства для хобби.
У нас нет в списке зарядных устройств для хобби, потому что мы говорим только об аккумуляторах 18650.
Эти зарядные устройства были тщательно протестированы HKJ, членом BLF и CPF. Полные обзоры будут связаны в описаниях.
Ищете зарядные устройства, которые также подходят для аккумуляторов 21700? Посетите нашу страницу зарядных устройств 21700. И не забудьте проверить наши рекомендуемые аккумуляторы для фонарей.
Маленькое зарядное устройство Micro USB для литий-ионных аккумуляторов!
Это литий-ионное зарядное устройство Micro USB почти так же хорошо, как Klarus K1, за исключением нескольких моментов.
Он не может заряжать батареи LiFePO4, а ток заряда для батареи 10440 немного высок — 0,5 А. По-прежнему рекомендуемое зарядное устройство для отдельных элементов, поскольку K1 снят с производства.
Купить на Amazon.com
Небольшое зарядное устройство с обычной вилкой.
Рекомендуемое зарядное устройство с 1 отсеком, если вы просто хотите лучше контролировать зарядное устройство/анализатор.
Вы можете заряжать, разряжать, тестировать емкость, текстовое сопротивление, обновлять батареи и т. д. Подходят даже батареи 32650. Настоятельно рекомендуется.
Купить на Aliexpress
2-отсековое мультихимическое зарядное устройство.
Это зарядное устройство для самых длинных аккумуляторов, которые у меня есть, но оно прекрасно работает и с более короткими аккумуляторами. Если у вас есть все виды аккумуляторов 18650, с кнопками, портами USB и защитными платами, UMS2 справится со всем этим.
В обзоре вы можете прочитать, что зарядное устройство остановилось немного раньше, чем аккумуляторы были полностью заряжены, но мой заряжает до 4,22 В, что немного выше нормы. Просто имейте это в виду, когда вы его приобретете, и дважды проверьте зарядку до 4,2 В.
Единственным реальным недостатком является наличие порта micro USB. Кроме того, вы должны использовать прилагаемый USB-кабель для достижения максимального тока заряда.
Купить на Amazon.com
Купить на Nitecore
Купить в Nealsgadgets
Мультихимическое зарядное устройство с 2 отсеками.
Xtar VC2L — это простое зарядное устройство с одной кнопкой для зарядки большинства обычных аккумуляторов, используемых в фонарях, от перезаряжаемых никель-металлогидридных аккумуляторов до длинных аккумуляторов 18650.
Если вам нужно простое зарядное устройство для аккумуляторов 18650, обратите внимание на это. Если вы также хотите заряжать аккумуляторы 10440 или другие небольшие аккумуляторы, минимальный ток заряда может быть слишком высоким — 0,5 А.
Купить на Amazon.com
Купить на Aliexpress
4- Специальное зарядное устройство для отсека с функцией внешнего аккумулятора
Это зарядное устройство является одним из самых быстрых на рынке и может заряжать аккумуляторы 26650 при токе 3 А.
Купить на Amazon.com
Купить на Nealsgadgets
Второй лучший анализатор 18650
До приобретения SKY RC3000 я использовал Opus BT C3100 в основном для своих аккумуляторов 18650.
Зарядное устройство может работать с батареями AA, AAA, литиевыми и даже литиевыми батареями 4,35 В (после использования скрытого переключателя внутри). Он заряжает, разряжает, проверяет емкость и т. д. менее чем за 40 долларов. Я очень рекомендую это! Это отличное и доступное зарядное устройство для людей, которые хотят диагностировать качество своих аккумуляторов.
Купить на Aliexpress
Купить на AliExpress Купить на Amazon.com
Это зарядное устройство делает все, что вы можете себе представить.
Вы можете заряжать все виды химии. Вы можете разряжать, тестировать, строить, проверять, читать, слушать, что угодно с этим зарядным устройством. Это мой личный анализатор зарядных устройств! Вы можете установить свои собственные программы, собственные токи и т. д. Это действительно самое передовое зарядное устройство в мире. Период. Хотите максимальный контроль над зарядкой? Возьми этот и покончим с этим.
Купить на Amazon.com
Купить на Aliexpress
8 отсеков Зарядное устройство 18650
Miboxer активно работает на рынке зарядных устройств уже несколько лет.
На самом деле я был удивлен, увидев, что Miboxer так часто упоминается в этом списке, но я ничего не могу с собой поделать, потому что это отличные зарядные устройства. Тест подтверждает, что вы можете установить ток заряда вручную до 1,5А на аккумулятор. Имейте в виду, что это возможно только при использовании до 4 батарей. Если вы используете все 8 слотов, это будет уменьшено до 0,8 А на батарею.
Для больших аккумуляторов 32600 0,8 А — это довольно медленно, но для аккумуляторов 18650 это будет означать максимум 4,5 часа зарядки… и обычно меньше с элементами меньшей емкости.
Отличительной особенностью является широкий выбор химических веществ и аккумуляторов, которые он заряжает. Если вам нужно заряжать много аккумуляторов и аккумуляторов разных типов одновременно, это то, что вам нужно.
