Зарядка для литиевых аккумуляторов обязана соответствовать требованиям, которые обезопасят вашу батарею от поломки и возгорания при неправильной работе с ними:
Решение – зарядные устройства для аккумуляторов Li-ion для электровелосипедов, работающие по алгоритму CC/CV. Его суть состоит в том, что сначала батарея заряжается постоянным током, а после достижения определенного необходимого значения ток плавно уменьшается. При этом постепенное снижение создает условие, при котором напряжение продолжает быть постоянным.
Чтобы сделать правильный выбор и купить зарядное устройство для Li-ion аккумулятора, подходящее для вашей АКБ для электроцикла, обращайтесь в интернет-магазин VoltBikes. Наш менеджер бесплатно проконсультирует вас относительно выбора зарядного устройства для литиевых аккумуляторов и самого аккумулятора при необходимости. В нашем ассортименте представлены модели зарядных устройств для литий-ионных аккумуляторов с разным ценовым диапазоном, при этом качество всей нашей продукции неизменно остаётся высоким. В каталоге интернет-магазина Вольтбайкс вы без сомнений сможете подобрать и купить зарядку для литиевых аккумуляторов по доступной цене.
Выбирая зарядное устройство для аккумулятора Li-ion к электрическому велосипеду, обращайте внимание на ток заряда. Обычно берут зарядки с током половинного порядка от ёмкости батареи. Например: если у аккумулятора ёмкость 2000 мА, тогда ток зарядного устройства должен составлять 1 А.
Показать полностью
Итак, мои Топ-5 зарядок для 18650 аккумулятора. Какую выбрать зарядку, чем заряжать 18650 аккумулятор для фонарика или вейпа? На алиэкспресс и других магазинах навалом разных моделей. Вот только когда люди приходят ко мне купить Li-Ion аккуумулятор и/или зарядку для него, то выясняется показывает что прискорбно небольшое число понимает что именно они хотят.
Полезное:
Рабочие купоны и промокоды на aliexpress на 2020 смотрим тут
Узнать как купить хороший 18650 аккумулятор на алиэкспресс можно тут
Как выбрать светодиодный фонарик тут и налобный фонарик тут
как выбрать зарядное устройство для 21700 аккумулятора.
коли речь зайдет о выборе зарядки, то уместно отметить что этак года с 2016 я покупаю аккумуляторы на nkon.nl, весьма известном и уважаемом магазине с исключительно широким ассортиментом и отличными ценами. Доставка платная, но в каких-то ситуациях можно даже брать тут 3-4 акка — выйдет столько же сколько из Китая, но быстрее и со 100% гарантией оригинальности. А если брать в большем кол-ве, для то цена вообще будет вне конкуренции
Ожидаемо, какая-то очередная «самая популярная и дешевая зарядка для 18650 на алиэкспресс» для многих — первый же выбор, хотя бы в силу цены. Чтобы удержать вас от покупки такой дряни, коротко (благо тут нет смысла рассусоливать) раскажу что хорошую зарядку для лития можно купить на алиэкспресс под любой, даже самый скромный бюджет и при этом не упасть до откровенного шлака.
Разумно дать ссылку на единственный 18650 аккумулятор, который я покупаю на али. На мой взгляд, по соотношению цены и емкости это самый хороший литий-ионный 18650 аккумулятор с алиэкпресс.
Во всех остальных случаях шанс нарваться не подделку исключительно высок, если только речь идет не о опять-таки всяких аккумов от фонарных производителей. Последние адски дОроги и являют собой ту же перепаковку других акков. так что брать их смысла ноль. А нормальные акки я беру на nkon.nl.ru. Так вот, аккумулятор, про который я веду речь — перепаковка оригинальных панасониковских NCR18650B. Ячейки ушли с отбраковки, но похоже что ее логика сводится к выводу за борт всего, что ниже 3350mah и продаже этих несортовых банок для дальнейшей реализации на том же али. Собственно, почти все заказанные мной банки были где-то 3250-3350mah, что меня более чем устроило за свою цену. Я заказывал ОЧЕНЬ много этих акков, нареканий ноль. Для бытовых целей этих низкотоковых банок вам хватит за глаза. Вот ссылка. Повторюсь, для большинства фонариков это будет самый лучший литий-ион аккумулятор с aliexpress. токоотдача небольшая, но 3-4А это вполне достаточно для большинства фонариков, а плата защиты спасет от переразряда.
Графики в моих обзорах фонариков показали что самый популярный фонарик на али — convoy, в своих опять-таки самых популярных моделях (s2+, c8, c8+) работает на этом аккуме фактически также как с каким-то более дорогим оригинальным средне или высокотоковым. Поэтому брать какой-то другой аккумулятор в недорогой китайский фонарик смысла я не вижу. А если вам нужен 18650 аккумулятор для дешевого налобника с али, то тут только этот вариант — риск глубокого разряда и смерти аккумулятора слишком большой. В таких налобниках нет защиты, приходится полагаться на соответствующую уже в самом 18650 аккумуляторе.
Начну с того почему не стоит брать вот такие вот изделия всемирно известной компании noname. С учетом копеечной разницы между этой поделкой и нормальной зарядкой, смысла брать что-то наподобие этого вообще не вижу.
3в, что весьма плохо для химии
ну и важный момент — зарядка для 18650 аккумулятора = зарядка для 26650 аккумулятора, все модели ниже имеют подвижную штангу для зарядки почти всех моделей li-ion аккумуляторов
Если вы крайне ограничены в бюджете, то я могу порекомендовать вот эту зарядку. За всего-то полтора бакса вы получите компактную штуку с USB питанием и 0.5-0.6А током. я покупал, заряжает нормально. Естественно, поддержка только лития.
Xtar (после недавнего ребрендинга они продаются под маркой allmaybe)
Но, лично для меня, явным фаворитом в сегменте недорогих зарядок на один слот является Xtar MC1. Это предельно компактная (габаритами где-то в указательный палец) зарядка. В отличие от литокалы она не может похвастаться тем же 1А током зарядки (upd Xtar MC1plus 1A зарядный ток уже есть. ), но зато тут есть фирменная технология подъёма глубокоразряженных акков.
Да и, в целом, можно быть уверенным что не будет перезаряда и сам процесс зарядки будет корректный.
Периодически процессе написания обзора фонариков я сталкивался с ситуацией разряда акка ниже 2в. И другие зарядки, те же литокалы разных мастей просто не определяют такие акки. Разумеется, ушатанный вообще в ноль аккумулятор с деградировавшей химией тут реанимировать не удастся. В комплекте идет чехол, можно с собой таскать куда-то там.
0.5А ток выливается где-то в 6 часов зарядки, +\- в зависимости от емкости и глубины разрядки акка. Если ставить на ночь (а в массе своей так и происходит), то этого хватит вообще за глаза. Для зарядки в машине, по пути, этого уже будет маловато и надо смотреть на ту же литокалу.
Зарядка не поддерживает никели, т.е. нельзя заряжать обычные АА\ААА.
Ценник у обеих версий ниже на али вполне подъёмный, порядка 4-7 баксов в обычной и plus версиях. Я детально тут их не привожу потому что они туда-сюда гуляют.
Xtar MC1 aliexpress
Есть еще вторая версия. Фактически это тот же MC1, но на два акка.
xtar mc2 aliexpress
Для тех кому надо заряжать аккумулятор быстро, Xtar сделали специфическую модель. Это компактная быстрая зарядка с 2А током. Это избыточно для чего-то типа 2600mah, но вполне приемлемо для 3000-3400, и идеально для емких аккумуляторов типа 21700\2665. Xtar SC1Ценник реально крохотный и я всячески рекомендую эту модель. Сам заказал уже с десяток.
Из остальных версий отмечу только VC2, которая при том же корректном алгоритме зарядки имеет преимущество в хорошем и наглядном индикаторе. Остальные модели, пусть и интересны, но проигрывают литокале по цене\функционалу, поэтому менее предпочтительны и я тут про них рассказывать не буду.
ценник крутится в районе 14 баксов. и тут как в других моделях надо отталкиваться от наличия пойнтов и купонов.
xtar vc2 ali 13.78$
долгое время крайне популярной среди осведомленных людей зарядкой на 1 слот был миллер, чей убогий конструктив компенсировался хорошими потрохами и грамотным процессом зарядки.
Так продолжалось до момента выпуска 101й литокалы. Пусть и простейшая, но индикация процесса зарядки и напряжения акк, всядность химии и типоразмеров, возможность работы в режиме павербанка и 0.5\1А ток на выбор — эта модель моментально стала хитом продажи как самая дешевая и при этой хорошая зарядка для литиевых аккумуляторов.
после этого постепенно стали выходить модели на большее количество акков, 202 — на два, 402, на 4 и вот недавно вышла модель на 3 акка. от 101 они отличаются только количеством разъёмов.
Разумеется, надо понимать что если ваш блок питания выдает 2А, то заряжать 4 акка можно будет не выше 0.5А на каждый.
Если выход 101й убрал с рынка миллер, то 202\402 полностью уронили продажи найткоровских зарядок. Я помню как в 15\16 году неплохо ими торговал. Кончилось все тем что остатки я просто сдал в вейп-шоп по закупу, за свои деньги никому этот найткор не впился. Кроме цены есть и функциональный минус — например кипячение никеля 1А током.
Liitokala 101 ценник в разных магазах гуляет туда-сюда в пределах полубакса, составляя где-то 6$
По ссылке общий лот на модели с под разное число аккумуляторов.
Отдельно расскажу про популярную 4хслотовую зарядку. Liitokala Lii-500 это фактически все-в-одном комбайн.
Зарядка, тест емкости (при его принудительном раз за разом запуске можно фактически запустить тот же refresh что и в Opus), полная индикация (включая сопротивление). Ток зарядки от 0.3 до 1А на канал, куча разных химий и типоразмеров.
За свою небольшую цену эта зарядка является отличным выбором для тех, кто хочет чего-то большего чем просто зарядка акков или если у вас их много и надо оценивать их состояние, быстро заряжать.
Liitokala Lii-500 aliexpress BANGGOOD
Opus
Финальным штрихом (я не буду говорить про модельные зарядки типа Imax, так как коли в в этом деле — вы и так про них знаете) пойдет Opus BT — C3100 V2.2
Это крайне популярная зарядка среди тех, кому постоянно приходится иметь дело с аккумуляторами.
Я сам пользовался такой где-то год, но перешёл все-таки на 500ку. При почти двухкратной разнице в цене я не увидел для себя явного преимущества в функционале. 2А ток зарядки мне не важен, а функция refresh может работать и в 500й литокале, занимая где-то 3-4 ручных запуска norm test, т.е. зарядка-разрядка-зарядка.
Ну, да, еще одним явным функциональным плюсом является наличие вентилятора, что крайне разумно когда сразу 4 акка заряжаются или разряжаются высоким током
Opus BT — C3100 V2.2 aliexpress Opus BT — C3100 V2.2 BANGGOOD
в принципе, на этом можно и остановится. Есть еще несколько других специфических моделей, но уверен что для исключительного большинства из читателей хватит какой-то из вышеперечисленных. Я пользовался ими всеми, продавал десятками и за все время только один раз у одной штуки 202 литокалы не срабатывала остановка зарядки, он гнал акк до упора. Но это один из нескольких дюжин.
Если финансы позволяют, то можно взять что-то кардинально лучше, благо Найткор исправили тут почти все косяки прошлых моделей (типа прожарка ААА никелевых акков током в 1А)
Итак, Nitecore UM4 (обзор). Кстати, вот сейчас, добавляя эту зарядку в подборку, обратил внимание что ценник упал до уровня Liitokala Lii-500, очень даже неплохо!
Разумеется, где аккумуляторы — там и фонари. Посмотрите блок «об авторе» ниже, там есть мои подборки хороших фонарей на любой вкус.
«
Надеюсь текст был интересен! Приглашаю подписаться на мой канал и группу в VK(ссылка ниже в блоке «об авторе»)Там я до публикации обзоров я выкладывают анонсом какие-то материалы из них, публикую промокоды и купоны на какие-то интересные фонарики + рассказываю о выходе новых моделей.
Зарядные устройства для Li-ion/Ni-MH аккумуляторов нужны для того, чтобы заряжать различные батареи для фонарей и не только. Есть множество различных видов таких изделий, так как и много видов самих аккумуляторов. И чтобы правильно выбрать и купить зарядное устройство для литий-ионных аккумуляторов, нужно разбираться в их видах и типах.
Всего существует 3 типа зарядок:
Помечаются умные зарядные устройства для Li-Ion аккумуляторов (и не только для этих) у компании Fenix буковкой C.Выбор нужно делать, основываясь не только на типе зарядки, но и других характеристик:
Если у этого параметра большая разница между максимальным и минимальным значением, то настройка значения силы тока будет точнее. И чем выше сам ток, тем быстрее будет производиться зарядка и разрядка. Но мощные модели нужны не всегда, так как это может привести к возгоранию и перегреву.Ещё зарядно-разрядное устройство для Li-Ion аккумуляторов может иметь защиту от неправильного подключения полярности и защиту от перегрева. Это очень важно, если вы не хотите, чтобы по неосторожности с ним случились какие-то проблемы. Кроме того, иногда сама зарядка со вставленным аккумулятором может работать, как Power bank, чтобы заряжать другие устройства.
Fenix-russia.ru – официальный дилер известной компании Fenix. Поэтому если вам нужно купить USB зарядное устройство для Li-Ion аккумулятора в Москве, Санкт-Петербурге или другом городе, то вам стоит обратиться к нам. Низкая цена, большой выбор и только оригинальные изделия – если потребуется гарантия, то никаких проблем не возникнет.
Кроме того, если вы не знаете какое именно купить USB зарядное устройство для никель-металлгидридных аккумуляторов, то обращайтесь в онлайн-чат или по номерам телефона. Наши специалисты легко подберут вам то, что вам точно подойдёт. Звоните или пишите уже сегодня, мы всегда рады клиентам.
Зарядное устройство для литиевых аккумуляторов лучше приобретать оригинальное. Оно долговечное, практичное, удобное в использовании. При эксплуатации такого изделия необходимо соблюдать меры предосторожности. Нельзя допускать полной разрядки батареи, в противном случае она утратит часть емкости, но зарядка при этом не пострадает.
Так выглядит зарядное устройство для литиевых аккумуляторов.
Литий-ионные аккумуляторы устанавливают в смартфоны, видеокамеры, светильники. Чтобы такие АКБ хорошо функционировали, необходимо подбирать к ним качественную зарядку. Современные Li-ion батареи имеют смарт-систему, контролирующую уровень заряда.
Она отслеживает и анализирует функции элементов питания. Зарядка идет с применением специальной технологии, которая постоянно подает электроэнергию. Эта технология нужна для того, чтобы Li-ion не перезаряжался.
Нельзя полностью разряжать литий-ионные АКБ, в противном случае они будут функционировать недолго. Рекомендуется выполнять зарядку, не дожидаясь полной разрядки. Лучше, чтобы элементы питания всегда были заряженными на 25-30%.
Оригинальные зарядные устройства имеют следующие преимущества:
Такие изделия обеспечивают функционирование разных видов аккумуляторов. Покупателю не нужно приобретать несколько зарядок.
Устройства снабжены USB-разъемом, микропроцессором, а также жидкокристаллическим дисплеем, позволяющим наблюдать за процессом подачи электроэнергии: на дисплее видны емкость и уровень тока.
youtube.com/embed/4JTXqj_3Eus?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Прибор, предназначенный для АКБ литий-ионного типа, имеет ряд сходств с зарядным устройством для свинцово-кислотных аккумуляторов. Но у Li-ion более высокое напряжение на «банках» (элементы питания). При значении 4,2 В не осуществляется подача электроэнергии. Качественная Li-ion батарея заряжается 2-3 часа. Время зависит от того, какая у нее емкость.
Чтобы продлить срок службы зарядного устройства, следует приобретать оригинальное. Такой прибор дает АКБ необходимый уровень напряжения.
Качественная зарядка работает правильно и максимально долго, она снабжает электроэнергией все элементы.
Применение некачественного устройства может привести к тому, что компоненты, получающие электрический ток, перезарядятся, в результате пострадает химическая система аккумулятора.
Из-за этого будет утрачена емкость.
Для продления срока службы зарядки нужно хранить АКБ, заряженные на 30-50 %. Батареи, которые долго не получают электроэнергию, лучше вынимать. Нельзя хранить слабо заряженный литий-ионный аккумулятор, иначе он перестанет функционировать.
Длительная «спячка» наносит вред, и устройство не удается восстановить. Перезарядка тоже не рекомендована. У Li-ion нет эффекта памяти. Чтобы химическая система была в норме, следует разряжать батарею до 20% и заряжать до 95%.
Непрерывная зарядка тоже может нанести вред. Чтобы элементы питания функционировали долго, надо ставить на зарядку Li-ion, когда у него остается 30% электроэнергии. На литий-ионный аккумулятор плохо воздействует перезарядка и полная разрядка.

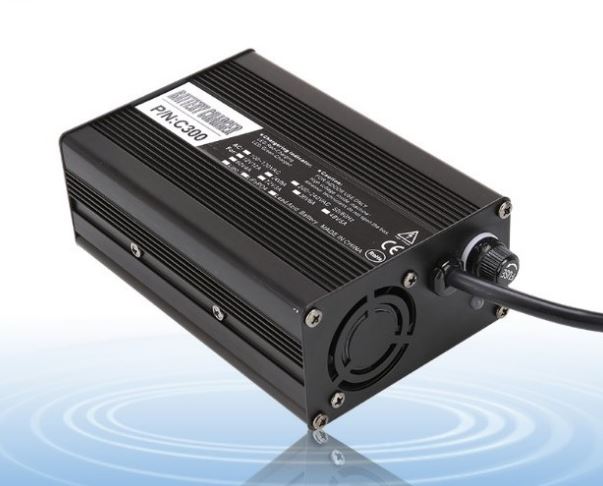

Автоматическое зарядное устройство для литий ионных АКБ на 48v 2А.
Литий-полимерные (Li-Po) аккумуляторы заряжают по такому же принципу. Устройства доступны по цене, но не всегда корректно показывают окончание процесса зарядки.
Li-Po нужно эксплуатировать, соблюдая меры предосторожности, иначе они выйдут из строя навсегда.
Уровень заряда не должен быть выше значения 4,2 вольт она одну банку. Не следует допускать того, чтобы АКБ нагревалась до 60°C. Важно хранить Li-Po разряженными.
Для создания прибора требуется установить выходное напряжение 4,2 В, используя резистор R8. Батарея не должна быть подключена. Далее нужно установить зарядный ток, взяв резисторы R4 и R6 (у R1 мощность более 1 Вт).
Аккумулятор заряжен, когда светодиод не горит. Нельзя использовать такое устройство слишком долго, особенно после того, как АКБ разрядится полностью. Для Li-ion можно применять микросхему lm317, стоит она недорого (до 50 руб).
Зарядное устройство для литий-ионного аккумулятора можно сконструировать своими руками. Но следует иметь навыки, в противном случае может получиться нефункционирующее устройство. Перед тем как приступать, надо проверить детали, которые будут использоваться.
Для измерения уровня мощности следует использовать вольтметр. Процедура крайне важна, и без нее можно допустить ошибку. Нужно выявить мощность банок, определить их максимальный заряд.
Для безопасной эксплуатации «самоделки» надо добиться снижения порога. Важно придерживаться этих правил, иначе детали устройства перегреются, начнет выделяться вредный газ. Некачественная самоделка может взорваться.
Для максимально корректной эксплуатации прибора требуется выходное напряжение 4,2 В. АКБ не должна быть подключена. При разрядке батареи светодиодная деталь загорается, а при полной зарядке – гаснет. Необходимо взять корпус, установить на нем блок питания и дополнительные детали. Можно купить элементы ардуино.
Следует сделать полоски из латуни, закрепив их на гнездах. Контакты должны располагаться на расстоянии от батареи.
Нужно будет установить переключатель (с его помощью можно будет регулировать полярность гнезд).
На завершающем этапе необходимо будет проверить работу самодельного аккумулятора. У людей без специального образования вряд ли получится собрать зарядное в домашних условиях.
Для зарядки литий-ионных батарей, имеющих спаянные элементы, следует использовать контрольную микросхему. Лучше подавать электрический ток в каждую ячейку по отдельности. Схема контролирует уровень заряда, без нее АКБ может прийти в негодность. В некоторых случаях перегревшийся блок воспламеняется.
Термином «балансировка» обозначают режим подачи электроэнергии, в процессе которого контролируются элементы батареи.
Благодаря ему напряжение чрезмерно не возрастает и не снижается до критических значений.
Литий-ионная АКБ устроена так, что отдельные ее элементы заряжаются быстрее, из-за чего могут пострадать остальные детали. Если неправильно заряжать такой аккумулятор, он быстро «износится». Балансир схемы имеет элементы, получающие много энергии. Они контролируют подачу электроэнергии в отдельные ячейки.
Если все элементы аккумулятора Li-Ion разряжаются, в дальнейшем возникают трудности с зарядкой. Если же из строя выходит хотя бы одна ячейка, появляется угроза для АКБ. В этом случае можно применить схему, которая оснащена регулируемым стабилизатором TL431.
Зарядное устройство для литиевых аккумуляторов 12 вольт.
Быстрозарядные устройства имеют импульсные преобразователи ШИМ и работают следующим образом. Вначале ток 220 В подается на сборку D1 и D4. После этого сглаживается пульсация на конденсаторе с маркировкой C1.
Он получает напряжение 300 В, которое обеспечивает питание аккумулятора импульсного типа с трансформатором T1. Для функционирования микросхемы А1 применяется резистор R1. Затвор полевого транзистора VT1 получает импульсы и раскрывается.
Первичная обмотка импульсного трансформатора Т1 получает электроэнергию от цепи транзистора. Запускается трансформатор, импульсы идут на вторую обмотку.
Импульсы нужны для того, чтобы улучшить функционирование микросхемы A1. Если диоды Д6 становятся неисправными, источник начинает работать в режиме пульсации.
Ryobi BCL14181H – оригинальное универсальное устройство, используемое для подачи электроэнергии в литий-ионные и NiCd аккумуляторы. Оно имеет светодиодные датчики и опцию поддержания заряда.
Ryobi BCL14181H лучше эксплуатировать при положительных температурах: от +1 до +45°C. С Ryobi BCL14181H АКБ заряжается 40-60 минут. Зарядное устройство предъявляет требования к аккумуляторам: их емкость должна составлять 1.7/4 Ач. Устройство весит 800 г.
Если устройство выходит из строя, следует обратиться к профессиональному мастеру. В некоторых случаях можно самостоятельно устранить проблему. Если не функционирует индикатор питания, нужно убедиться в том, что не нарушена целостность цепи первичной обмотки трансформатора.
Для защиты обмотки трансформатора от перегрева надо установить специальный предохранитель. Он разорвет цепь питания, когда температура достигнет значения +120°C. Чтобы схема снова начала функционировать, нужно выполнить спаивание концов обмотки. Должен получиться один целостный элемент.
В этом случае трансформатор не будет иметь защиты, и во время работы зарядки случится короткое замыкание. Установка сетевого предохранителя поможет избежать такой проблемы.
Как сделать зарядное устройство для li-ion аккумуляторов своими руками из подручных материалов практически даром.
Собираем простое зарядное для Литий-ионных аккумуляторов, практически из хлама.
Накопилось у меня большое количество аккумуляторов от ноутбучных аккумуляторов, формата 18650. Обдумывая как их заряжать, я решил не заморачиваться с китайскими модулями, да и закончились они у меня к тому времени. Решил собрать воедино две схемы. Датчик тока и плата BMS с аккумулятора мобильного телефона. Проверено на практике. Хоть и схема примитивная, но она работает и успешно, ни одного аккумулятора не пострадало.
Схема зарядного устройства для зарядки li-ion аккумуляторов.
К крокодилам припаиваем провода.
Глубокую часть пластикового киндера утяжеляем, я залил гайку М6 термоклеем.
Спаиваем нашу простую схемку. Все сделано навесным монтажом и распаяно на плате BMS. Светодиод я применил сдвоенный, но можно два одноцветных. Транзистор выпаял из старой советской радио-аппаратуры.
Провода продеваем в отверстие второй, мелкой, половинке пластикового киндера. Припаиваем схему.
Все компактно запихиваем в пластиковое яйцо. Для светодиода делаем отверстие.
Подключаем к USB порту пк или китайской зарядке, у них тока все равно мало.
Во время зарядки горит оранжевым цвет. Т.е. горят оба светодиода.
Когда заряд окончен, горит зеленый, тот который подключен через диод IN4148.
Можно проверить схему, отключив от аккумулятора, загорится светодиод зеленого цвета, свидетельствующий об окончании заряда.
Подробности сборки отображены на видео:
УДК 621.3.049.77(035.5)
В работе представлены результаты экспериментального исследования зарядного устройства (ЗУ) для Li-ion аккумуляторов, отличающегося возможностью заряда одного или нескольких последовательно включенных аккумуляторов. Установлены оптимальные значения входного напряжения для такого ЗУ в зависимости от количества заряжаемых аккумуляторов. Разработана модель, поясняющая принцип формирования напряжения для заряда заданного количества аккумуляторов.
Ключевые слова: алгоритм, интегральная микросхема, ИМС, зарядное устройство, литий-полимерный, Li-Pol, аккумуляторная батарея, MOSFET.
Универсальность рассматриваемого зарядного устройства (ЗУ) заключается в возможности заряда как одиночных, так и цепочки из нескольких последовательно включенных Li-ion аккумуляторов, в частности, двух (такая комбинация используется, например, в качестве запасного (резервного) источника питания для планшетного компьютера ZT-180-2 (http://wkarl.narod.ru/11.htm)).
В качестве базового элемента для ЗУ была выбрана сравнительно дешевая ИМС BQ2057CSN компании Texas Instruments с внешним р-канальным MOSFET-транзистором [4], в которой используется стандартный для литиевых аккумуляторов алгоритм заряда, суть которого заключается в следующем [2] (рис. 1).
предварительный
заряд
Постоянный ток
Постоянное напряжение
4,2 В
Напри жение
1,0 *1ват
Ток
0,1 *1ват
0,05 *1ват
Рис. 1. Алгоритм заряда литиевых аккумуляторов
Первая фаза заряда, так называемый предварительный заряд, используется только в тех случаях, когда аккумуляторная батарея сильно разряжена. Если напряжение батареи ниже 2,8 В, то ее нельзя сразу заряжать максимально возможным током, так как это крайне отрицательно скажется на сроке службы аккумулятора. Необходимо сначала «подзарядить» батарею малым током (примерно до 3,0 В) и только после этого возможен переход ко второй фазе, при которой ЗУ переводится в режим источника постоянного тока с максимальным зарядным током, равным 1С, где С (Ачас) — номинальное значение емкости аккумулятора. При этом напряжение аккумулятора постепенно растет до тех пор, пока не достигнет предельного значения (около 4,2 В). В некоторых ЗУ максимальный ток подается не сразу, а плавно нарастает до максимума в течение нескольких минут (так называемый режим плавного старта — Soft Start). После завершения второго этапа аккумулятор заряжается примерно до 70% своей емкости.
Для 100%-ного заряда производится переход к третьей фазе, при котором ЗУ переводится в режим стабилизации напряжения. На этом этапе к батарее прикладывается постоянное напряжение (около 4,2 В), а протекающий через батарею ток в процессе заряда уменьшается от максимума до заранее заданного минимального значения (0,05…0,1)С, при котором заряд батареи считается законченным.
Поскольку одно и то же ЗУ может работать с аккумуляторами разной емкости, то заряд батареи любой емкости в общем случае будет происходить не в оптимальном режиме, а в режиме, предустановленном для зарядного устройства.
Максимальный зарядный ток рассматриваемого ЗУ (рис. 2) определяется отношением U1/R1, где U1 = Usns = 95,4…105…115,5 мВ — опорное напряжение, формируемое внутри ИМС. Таким образом, при типичном (среднем) значении Usns = 105 мВ максимальный зарядный ток равен 525 мА., что и принято в нашем случае.
Режим работы по выходному напряжению (4,2 или 8,4 В) задается напряжением U2 на входе BAT. Случай U2 = Uo (переключатель П — в левом положении) соответствует режиму стабилизированного напряжения Uo = 4,2 В (нормируется в пределах 4,158…4,20…4,242 В). При N последовательно включенных однотипных аккумуляторов с конечным напряжением, равном выходному напряжению Uo, определяется из соотношения R6/R7 = N — 1 (переключатель П — в правом положении). Это соотношение вытекает из того, что коэффициент деления делителя R7/(R6 + R7) не что иное, как коэффициент отрицательной обратной связи (ООС), например, операционного усилителя, охваченного ООС по напряжению, а коэффициент усиления такого усилителя по напряжению обратно пропорционален коэффициенту ООС, т.е. равен R6/R7 + 1 = N. Упрощенная модель, выполненная в учебных целях в среде программы Electronics Workbench [4]), показана на рис. 3. Таким образом, для N = 2 отношение R6/R7 = 1, для N = 3 отношение R6/R7 = 2 и т.д.
а) б)
Рис. 3. Модель процесса формирования двух напряжений зарядки
Однако с ростом N снижается точность регулирования выходного напряжения ио и, кроме того, количество последовательно включенных аккумуляторов ограничивается максимально допустимым напряжением Ш, которое для BQ2057CSN нормируется на уровне 18 В (параметр УСС = Ш).
Перейдем к вопросу выбора входного напряжения и1 для каждого режима. Для этого был проведен «статический» эксперимент, при котором измерялись выходные напряжения иох/иоп и Шх/Шп на выходе 5 ИМС при отключенном светодиоде в режиме холостого хода ЗУ (иох и и5х) и при нагрузке 120 Ом для режима ио = иоп = 4,2 В и 240 Ом для ио = иоп = 8,4 В соответственно. Результаты измерений представлены в табл. 1 и 2.
Таблица 1
Режим Uo = 4,2 B при нагрузке 120 Ом
Ui, B Uox/Uon, B U5x/U5n, B
4 0,6/0 4/4
5 4,26/4,1 0,12/4,5
6 4,27/4,3 0,12/4,59
7 4,27/4,31 0,12/5,23
8 4,26/4,39 0,12/3,93
9 4,39/4,25 0,12/8,11
10 4,37/4,72 0,12/8,23
11 4,19/4,3 8,9/9
12 4,19/4,4 9,5/9,8
Таблица 2
Режим Uo = 8,4 B при нагрузке 240 Ом
Ui, B Uox/Uon, B U5x/U5n, B
9 8,48/8,38 0,12/3,85
10 8,48/8,49 0,12/4,25
11 8,5/8,66 0,12/4,78
12 8,45/8,64 9,5/5,4
13 8,44/8,6 10,2/11,4
14 8,43/8,8 10,8/10,8
Из табл. 1 и 2 видно, что для режима Uo = 4,2 B целесообразно использовать источник с выходным напряжением Ui в диапазоне 5…7 В, а для режима Uo = = 8,4 B — в диапазоне 9…10 В. При этом в режиме холостого хода на выходе индикации STAT пренебрежимо малое напряжение (конец зарядки), а в режиме нагрузки (зарядки) оно существенно больше и вполне достаточное для срабатывания светодиода. Эти обстоятельства позволяют использовать два светодиода: один для индикации процесса зарядки и второй — для индикации ее окончания, что было апробировано в работе [3] при 5-вольтовом напряжении питания.
Конструктивно ЗУ выполнено полунавесным монтажом и размещено в коробке из-под розетки ЛВС (рис. 4). Резистор R2 представляет собой нихромовую проволоку диаметром 0,2 мм и длиной около 5 мм, припаянную к выводам МЛТ резистора. Для подключения источника входного напряжения Ui и адаптера для аккумулятора типоразмера 16650 (для 14500 — с дополнительным переходником) используются контакты К (вилка и гнездо). Транзистор Т — типа IRF9513 (ток стока 2,5 A, напряжение сток-исток 60 B, рассеиваемая мощность 20 Вт, сопротивление открытого канала 1,5 Ом), все резисторы типа МЛТ-0,125, переключатель П типа ПД9-1.
Рис. 4. Макет ЗУ со снятой крышкой
При испытаниях ЗУ использовался разряженный аккумулятор 16650 емкостью 1800 мАчас. При заряде наблюдался заметный разогрев транзистора IRF9513 (около 60 °С). После зарядки его температура находилась на уровне комнатной, а напряжение на аккумуляторе составлялоо 4,13 В. Практически аналогичные результаты были получены и при зарядке аккумулятора SANYO UR18650FM (незащищенный, 2600 мАчас) при времени зарядки около 7 часов и конечном напряжении 4,15 В.
ЛИТЕРАТУРА
[1] Карлащук В.И. Электронная лаборатория на IBM PC. Том I: Моделирование элементов аналоговых систем на Electronics Workbench и MATLAB. Изд. 6-е пер. и доп. — М.: Со-лон-Пресс, 2006. [Karlashuk V.I. Elektronnaja laboratorija na IBM PC. Tom 1: Modelirovanie elementov analogovyh system na Electronics Workbench i MATLAB. Izd. 6-е per. i dop. — М.: Solon-Press, 2006.]
[2] Никитин А. Все для литиевых аккумуляторов: микросхемы STM для зарядных устройств и мониторинга батарей // Новости электроники. — 2013. — № 2. — URL: http://www.compeljournal.ru/enews/2013/2/4. [Nikitin A. Vse dlja litievyh akkumuljatiriv vbrro-shemy STM dlja zaradnyh ustrijstv I monitiringa batarej // Novosti elektroniki, 2013, N 2. — URL: http://www.compeljournal.ru/enews/2013/2/4.]
[3] USB зарядка для Li-ion аккумулятора на BQ2057. — URL: http://lasers.org.ru/forum/ threads/usb-зарядка-для-li-ion-аккумулятора-на-bq2057.836/page-1 [USB zaradka dla Li-ion akkumulatora na BQ2057. — URL: http://lasers.org.ru/forum/threads/usb-зарядка-для-li-ion-аккумулятора-на-bq2057.836/page-1]
[4] Advanced Li-Ion Linear Charge Management IC BQ2057. — URL: http://www.chipfind.ru/ datasheet/ti/bq2057. htm
UNIVERSAL CHARGING THE DEVICE FOR Li-ion ACCUMULATORS
V.I. Karlashchuk
Department of cybernetics and mechatronics Engineering Faculty Peoples Friendship University of Russia Ordzhonikidze str., 3, Moscow, Russia, 115923
In work results of an experimental research charging devices (Charger) for Li-ion the accumulators, a charge of one or several consistently included accumulators differing by possibility are presented. Optimum values of entrance pressure for such Charger depending on quantity of charged accumulators are established. The model explaining a principle formation of pressure for a charge set quantity of accumulators is developed.
Key words: algorithm, an integrated microcircuit, IC, charging the device, lithium-polymeric, Li-Pol, the storage battery, MOSFET.
Сортировать по
Показано 30 товаров из 64
XTAR ANT MC1 PlusЗарядное устройство для Li-ion аккумуляторов, 1 x 1 Ампер, LCD дисплей
XTAR SC1Зарядное устройство для Li-ion аккумуляторов, 1 x 2 Ампера, LCD дисплей
XTAR ANT MC2 PlusЗарядное устройство для Li-ion аккумуляторов, 2 x 1 Ампер, LCD дисплей
XTAR SC2Зарядное устройство для Li-ion аккумуляторов, 2 x 2 Ампера, LCD дисплей
XTAR MC3Зарядное устройство для Li-ion аккумуляторов, 3 x 1 Ампер
XTAR MC4Зарядное устройство для Li-ion аккумуляторов, 4 x 0,5 Ампер, + адаптер 2 Ампера
XTAR VP2Зарядное устройство для Li-ion аккумуляторов, 2 x 1 Ампер, адаптер 220 и 12 В, LCD дисплей
XTAR VC2Зарядное устройство для Li-ion аккумуляторов, 2 x 0,5 Ампера, LCD дисплей
XTAR ST2Зарядное устройство для Li-ion аккумуляторов, 2 x 4,1 Ампера, LCD дисплей
XTAR Over 4 SlimЗарядное устройство для Li-ion аккумуляторов, 2 x 4,1 Ампера, адаптер 220, LCD дисплей
XTAR VC4Зарядное устройство для Li-ion/Ni-Mh аккумуляторов, 4 x 0,5 Ампера, LCD дисплей
XTAR VC4SЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 1 Ампер, LCD дисплей
XTAR VC4SLЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 1 Ампер, LCD дисплей
XTAR X4Зарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 1 Ампер, LCD дисплей
XTAR XP4 PanzerЗарядное устройство для Li-ion аккумуляторов, 4 x 1 Ампер, адаптер 220 и 12 В
XTAR ANT MC6 II QueenЗарядное устройство для Li-ion аккумуляторов, 6 x 0,5 Ампер, + адаптер 220 В.

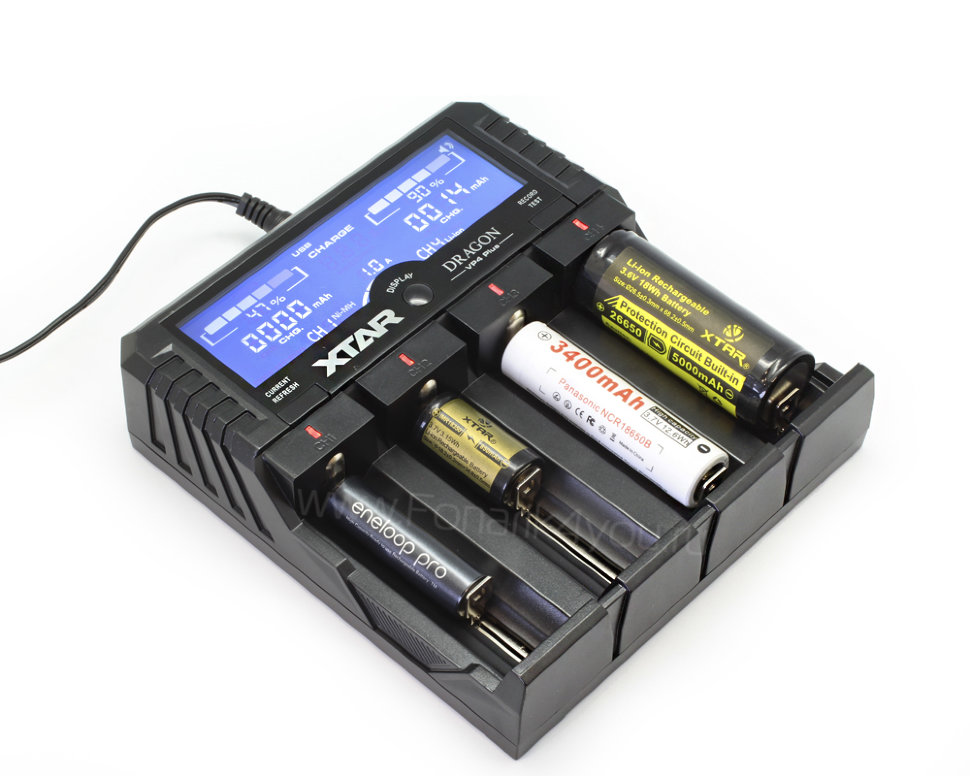

XTAR VP4 Plus DRAGONЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 1 Ампер, LCD дисплей
XTAR VC8Зарядное устройство для Li-ion/Ni-MH аккумуляторов, 8 x 0,5 Ампер, LCD дисплей
XP1 HummingbirdЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 1 x 0,5 Ампер
Xtar PB2Зарядное устройство для Li-ion, 2 x 1 Aмпер, PowerBank
Xtar PB2СЗарядное устройство для Li-ion, 2 x 1 Aмпер, PowerBank
Xtar PB2SЗарядное устройство для Li-ion, 2 x 2 Aмпер, PowerBank
USB Charger адаптер Xtar 4UУниверсальная интеллектуальная зарядка-хаб Xtar 4U от бренда XTAR на четыре USB порта
Olight UCЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 1 x 1 Ампер
Olight MCC MagneticЗарядное устройство для фонарей Olight с магнитной зарядкой
Olight L-Dock KitЗарядное устройство для фонарей Olight с магнитной зарядкой на стене
Klarus Ch2XЗарядное устройство Li-ion, Power Bank, + аккумулятор 18650 Panasonic 3400 mAh
Klarus K1XЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 1 x 1 Ампер, LCD дисплей, Power Bank
Klarus K2Зарядное устройство для Li-ion/Ni-MH аккумуляторов, 2 x 1 Ампер, Power Bank
Klarus C4Зарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 0,375 Ампер
Klarus C8Зарядное устройство для Li-ion/Ni-MH аккумуляторов, 8 x 0,650 Ампер
Klarus Ch5SЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 0,375 Ампер, LCD дисплей
Fenix ARE-X1Зарядное устройство для Li-ion аккумуляторов, 1 x 1 Ампер
Fenix ARE-X1 PlusЗарядное устройство для Li-ion аккумуляторов, 1 x 1 Ампер, LCD дисплей
Fenix ARE-C1 PlusЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 2 x 1 Ампер, LCD дисплей
Fenix ARE-C2 PlusЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 1 Ампер, LCD дисплей
NiteCore F1 Power bankЗарядное устройство для Li-ion аккумуляторов, 1 x 1 Ампер, Powerbank
NiteCore F2 Power bankЗарядное устройство для Li-ion аккумуляторов, 2 x 1 Ампер, Powerbank
NiteCore i1Зарядное устройство для Li-ion аккумуляторов, 1 x 1 Ампер
NiteCore i2 NEWЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 2 x 0,5 Ампер, адаптер 220, LCD дисплей
NiteCore i4 NEWЗарядное устройство для Li-ion/Ni-MH аккумуляторов, 4 x 0,375 Ампер, адаптер 220, LCD дисплей
NiteCore i8Зарядное устройство для Li-ion/Ni-MH аккумуляторов, 8 x 0,5 Ампер, адаптер 220
Nitecore UM10Зарядное устройство для Li-ion аккумуляторов, 1 x 1 Ампер, LCD дисплей
Nitecore UM20Зарядное устройство для Li-ion аккумуляторов, 2 x 1 Ампер, LCD дисплей
Зарядное устройство для светодиодного фонаря является незаменимой деталью. Помните о том, что очень важно постоянно поддерживать жизнеспособность и эффективность аккумулятора. Он зачастую имеет ограниченное количество жизненных циклов разряда и заряда. Поэтому данный процесс должен быть максимально продуктивным, чтобы аккумулятор практически не изнашивался и мог проработать гораздо дольше.
Решайте проблему правильноЗарядные устройства для фонарей просто необходимы в современных условиях. Обычный светодиодный фонарь способен выдержать около пяти сотен разрядок и зарядок. Специальные устройства, которые предлагает наш магазин, способны зарядить ваш фонарь качественно и правильно. Хорошие зарядные устройства не изнашивают аккумулятор слишком быстро, что повышает его эксплуатационный срок.
Такая техника должна быть у каждого. Аккумулятор – сердце фонаря, без него устройство просто не будет работать. Выходит из строя он достаточно резко, и случиться это может в самый непредсказуемый момент. Если рядом с вами есть зарядное устройство, то вы быстро решите проблему. В ином случае неприятностей не избежать, иногда – очень серьезных. Зарядное устройство для налобного фонаря или ручной модели, не имеет значения, у нас вы найдете каждую.
Покупайте у насКачественная зарядка для аккумулятора фонаря в Москве от компании «Fonarik4You» только для вас. Мы предлагаем большое количество подобной техники для ваших фонарей. Достаточно просто подобрать правильную модель и наслаждаться пользованием. Теперь не нужно бояться резкого разряда аккумулятора, вы сможете быстро решить проблему с помощью купленной зарядки. Гарантируем качество, низкую цену, а также доставку по всей России.
Это интересно:Мы настоятельно рекомендуем использовать зарядное устройство, совместимое с LiFePO4. Зарядные устройства на 12 В для свинцово-кислотных аккумуляторов могут работать, но снизят производительность и срок службы аккумулятора.
Рейтинг зарядного устройстваВХОД 100-240 В, 50/60 Гц. ВЫХОД: 14,4 В, 3,0 А
Клеммные соединенияЗажимы типа «крокодил» для простоты использования.Закрепите черный на черном терминале. Красный к вашему красному терминалу. Не допускайте короткого замыкания. Во время зарядки на зарядном устройстве загорится красный свет. Индикатор становится зеленым, когда аккумулятор полностью заряжен.
Связь Smart BMS Зарядное устройствоперезапустит или «разбудит» литиевую BMS Dakota, которая отключила аккумулятор из-за короткого замыкания или чрезмерного потребления тока. Просто подключите зарядное устройство к аккумулятору, чтобы начать перезапуск.
Как быстро заряжается моя батарея?Выбери 3 ампера.Чтобы определить скорость зарядки, возьмите номинальную мощность аккумулятора в ампер-часах и разделите ее на мощность зарядного устройства. Например, зарядное устройство на 3 А может полностью зарядить аккумулятор на 7 А · ч (Ач) за 2,3 часа.
Могу ли я зарядить аккумулятор быстрее?Для большинства приложений время зарядки от 3 до 10 часов обеспечивает максимальный срок службы аккумулятора. Но если у вас есть приложение, в котором вам нужна быстрая зарядка, литиевые батареи Dakota можно безопасно зарядить до 1 часа (со скоростью 1С).Например, вы можете использовать зарядное устройство на 10 А с аккумулятором на 10 Ач в течение 1 часа зарядки. Зарядка со скоростью 1 час действительно сокращает срок службы со временем. В ходе наших лабораторных испытаний мы обнаружили, что наибольший срок службы литиевых батарей Dakota был при скорости зарядки 0,3 ° C или менее (мы рекомендуем, чтобы номинальная мощность зарядного устройства составляла 1/3 или менее номинальной емкости батареи в часах для максимального срока службы).
При каком напряжении следует заряжать LiFePO4 аккумуляторы?14.Для литиевых батарей Dakota (LiFePO4) рекомендуется 4 вольта. Это зарядное устройство заряжается от 14,4 вольт.
В чем разница между зарядным устройством на 3 и 10 ампер?Номинальный ток в амперах — это количество энергии, потребляемой вашей батареей за 1 час. Например, зарядное устройство на 10 ампер зарядит аккумулятор на 54 ампер-час за 5,4 часа. Зарядное устройство подходящего размера должно быть на 1/3 меньше номинальной мощности вашей батареи. Например, зарядное устройство на 3 А идеально подходит для аккумулятора на 10 А · ч.
QSO S2 Зарядное устройство с 2 отсеками
Распродажа Распроданный
XTAR 18 Вт QC 3.0 Настенный адаптер
Распродажа Распроданный
Зарядное устройство Basen BO-2
Распродажа Распроданный
Зарядное устройство Basen BO-4
Распродажа Распроданный
Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства
Цифровое зарядное устройствоДжейсон К.
Это зарядное устройство КАЧАЕТСЯ! Он у меня всего несколько дней, но он работает и отлично работает. Мне нравится функция автоматического определения типов батарей и простота использования. Отличное зарядное устройство во всем.
Alex P.
Зарядное устройство отлично работает и делает именно то, что должно. Единственная проблема, с которой я столкнулся, это то, что слоты для батарей глубже и уже, чем у моего последнего зарядного устройства Nitecore. Это затрудняет извлечение аккумуляторов 18650. Вы должны крепко сжимать боковые стороны батареи кончиками пальцев, иначе подпружиненный нижний язычок зарядного устройства запустит ваши батареи, когда вы их отпускаете.
Стивен Э.
Хэвен еще не успел им воспользоваться, но, похоже, это именно то, что я хотел. Хотелось бы только, чтобы было заявлено, что он не поставлялся с автомобильным шнуром для зарядки. Я бы купил это в то же время.
Darwin W.
Работает очень хорошо. Надеюсь, это продлит жизнь моей батареи. Доставка была быстрой и упакована для защиты. Пользуюсь уже несколько дней и претензий нет.
Алан П.
У него было такое на 6 или 7 лет.Новый выглядит немного иначе, чем старый. Надеюсь, этот продлится столько же, сколько и старый.
Даллас Г.
Отгрузка была хорошей и своевременной. Цена была на том же уровне, что и у других поставщиков, в большинстве случаев, возможно, на доллар или 2 меньше. Заряжается хорошо и, кажется, возвращает к жизни несколько ячеек, которые, как мне казалось, были тостами. Процесс зарядки был довольно прохладным (темп.) По сравнению с моим старым зарядным устройством, и это хорошо. Мне также нравится порт подключения для использования его в автомобиле / прикуривателе, однако в этом устройстве не было кабеля для этого использования.Для меня это не препятствие, поскольку я редко путешествую и мне нужен такой вариант.
Ричард К.
Nitecore D2 является фиктивным. Просто вставьте батарейки в правильной ориентации, и все остальное устройство сделает самостоятельно. Он может заряжать очень много разных типов батарей. Вы также можете выключить подсветку, чтобы она не беспокоила вас ночью. Я нисколько не жалею о покупке этого!
Гарольд С.
Отличное зарядное устройство..быстро
ewen a.
Я зарядил два комплекта аккумуляторов, и зарядное устройство работает, как указано в рекламе.
Zachary B.
Заряжается медленно, но стабильно. Большой вентилятор
Майкл М.
Заряжает мой Samsung 30Q до ~ 4,2 В на небольшой скорости (500 мА), чтобы продлить срок службы батарей. 10/10 купил бы снова (но если бы мне действительно понадобился еще один, я бы взял вместо этого более крупный)
AITOFELE S.
Сначала сбивает с толку, но отлично работает !! Люблю это
Терри М.
Заряжается быстро. Заряжен Любой аккумулятор, который я вставил в него. AA AAA C.Только не вставляйте и не оставляйте почти полностью заряженный аккумулятор. Похоже, он хочет зарядить аккумулятор следующего более высокого напряжения. Аккумулятор 3,7 вольт на 3,6 вольт. Хотел зарядить прошедшие 4 вольта. Просто следите за ним, пока не привыкнете к нему.
DAVE T.
Я был так счастлив, когда увидел ваше зарядное устройство в сети, когда искал замену! На самом деле у нас их 2, и ни один из них не дает вам знать, что он делает, а ваш такой классный!
Ларри С.
Зарядное устройство зарядило батареи должным образом.Доставлен на день раньше. С удовольствием закажу у них снова.
MG
Подключи и забудь Не может быть проще в использовании! Доволен покупкой.
Неизвестно
Отлично! Обалденное зарядное устройство!
DYLAN HICKS
Зарядное устройство Они отлично подходят для зарядки
Nathan Benden
Качественный продукт Очень прост в настройке и использовании, качество сборки удовлетворительное, и отображается вся необходимая информация.
Майкл
Множество функций По той же цене, что и большинство зарядных устройств, вы получаете множество дополнительных функций.
Неизвестно
Все просто У вас есть 2 отсека, и в него можно установить аккумулятор практически любого размера. Зарядное устройство видит, какой тип батареи вы вставляете, и соответствующим образом реагирует. Единственное, что вам нужно сделать, это убедиться, что полярность правильная. Он заряжается при 0,5 ампер. Мой старый заряжал по одной батарее на 1 ампер, так что это единственная причина, по которой я поставил 4 звезды. Мой старый nitecore Intellicharger перестал работать, поскольку, похоже, изношена розетка для шнура питания. Зато отличное зарядное устройство.Все это делает.
Брэдли Тернер
Пока работает хорошо Зарядное устройство было у меня совсем недолго (меньше месяца), и, похоже, оно отлично работает.
Майкл
Может быть все, что вам нужно Я использую его в основном для зарядки батареек AA и AAA. Никогда не было проблем с его использованием. Также есть возможность заряжать на 300 мА (оба слота). Когда закончите, на экране появится надпись ВСЕ и не будет отображаться емкость или время зарядки. Это просто и, вероятно, прослужит дольше меня
Greg Booth
Хорошая цена Хорошее соотношение цены и качества
Michael Hattenhauer
Отличное зарядное устройство Очень нравится дисплей.Очень красивое зарядное устройство.
Julie H
Люблю зарядные устройства Заказал 2. Получил одну. Связался с компанией, и это было немного сложно, но они вернулись ко мне и прислали второе зарядное устройство. Их номер телефона есть на странице в Facebook. Зарядные устройства действительно хороши.
Джордж Уоркман
Отличный продукт Так же, как описано. Работает отлично! Не могу быть счастливее. Поставляется очень быстро.
C.
Хорошее зарядное устройство это очень хорошо, отлично работает. хорошая цена.
William Bryson
Отличное зарядное устройство Работает как рекламируется, отличное зарядное устройство, очень быстрая доставка.
Мышь Stanlee Mouse
Именно то, что я знал, я получу, и мне это нравится. Я ОЦЕНИЛ ЭТО СОСТОЯНИЕ … Обожаю простую медленную зарядку. Цена удивительна, потому что это чрезвычайно тонкий легкий пластик, который при падении с кровати на твердый пол может взорваться на кусочки пластика. Итак, вы покупаете другую по цене. Я использую GeekVape Aegis 100 Вт, и он не поддерживает зарядку.ПОРТ МИКРО-USB ЗАКРЫТ ГИДРОИЗОЛЯЦИОННОЙ РЕЗИНОЙ, И ДЛЯ ОТКРЫТИЯ ДВЕРЦЫ ВХОДИТ ДВА ВИНТА В ДРУГИЕ ОБНОВЛЕНИЯ И ТОЛЬКО ДЛЯ АВАРИЙНОЙ ЗАРЯДКИ. В моде Aegis есть одна батарея на 100 Вт, которая также позволяет использовать как 18650 (адаптер с резиновым кольцом), так и 26650, так что это зарядное устройство идеально!
Г. Райан
Хорошо работает Хорошее зарядное устройство, которое выполняет свою работу, хотя я надеялся, что оно будет заряжаться быстрее. Занимает больше времени, чем другие варианты, но цена подходящая, и я использую его, когда не тороплюсь.Просто немного нагревается, но не нагревается, и на дисплее отображается прогресс зарядки. Индикатор иногда находится довольно далеко, но на самом деле это не имеет значения, поскольку он не влияет на то, когда зарядка завершена. Большой опыт работы с этим сайтом, быстрая доставка и их цена на этот товар действительно хорошая.
Connor Manion
Быстро заряжается. Хорошая быстрая зарядка.
Крис
Nitecore Люблю это зарядное устройство, намного лучше, чем мое предыдущее
Ray
Perfect Купил это, чтобы зарядить паровые батареи.работает отлично. Мне нравится возможность выключить зарядку, как в моей спальне. постоянно использовал его для поддержания заряда батарей без проблем примерно в месяц
Джош
Nitecore D2 Я рад, что получил этот, потому что он показывает, какой уровень заряда батареи (в некоторой степени), я не знаю, насколько он точен, но он должен быть близким. Таким образом я могу заряжать до номинального напряжения и хранить батареи.
Parker Peters
Великолепное зарядное устройство! Лучшее зарядное устройство, которое я когда-либо использовал!
Romeo Youkhana
Nitecore D2 Digi Зарядное устройство Люблю это…имеет D4 @home, купил его для своего офиса
Mandy
Батареи и зарядное устройство Получил все достаточно быстро и отлично работает
Thomas
18650 Charger Отличное зарядное устройство. Отлично работает Зарядное устройство с ЖК-дисплеем
Paul D.
ЭТО ЗВЕРЬ Я НЕ МОГУ ИСПОЛЬЗОВАТЬ БАТАРЕИ БЫСТРО ХАХАХА, И Я МОГУ ИСПОЛЬЗОВАТЬ ЕГО В МАШИНЕ
Veda T.
Искал зарядное устройство с цифровая информация, а не просто красный или зеленый свет.Я вижу, сколько сейчас заряда.
натан х.
Зарядное устройствозаработало отлично, какое время работало. После 2 или 3 раз использования он просто перестал работать. Должно быть, производственная ошибка или что-то в этом роде. в остальном он работал отлично. 4 звезды только потому, что он перестал работать, если бы он все еще работал, я бы дал 5 звезд. Я связался с магазином аккумуляторов 18650 и объяснил свою проблему и получил замену.
Дэвид П.
Не могу жаловаться на устройство. Пока работает отлично.Богатый набор функций по очень доступной цене.
Джеральд К.
Хорошо работает. Имеет все необходимые мне функции и отличное предложение по цене.
Марк Н.
ЛЮБЛЮ мое новое зарядное устройство! Отличная цена и быстрая доставка! Обязательно куплю снова!
Gale F.
Отличный товар. Быстро заряжает мои батареи и может заряжать всю команду
Winthrop B.
Зарядное устройство вроде работает неплохо. Я использовал его для зарядки аккумуляторов Panasonic. купил с зарядным устройством.Чтобы зарядить 4 батареи, потребовалось не менее 12 часов — период времени, который мне показался долгим. Я убедился, что использовал настенное зарядное устройство на 2,1 А, но мне интересно, могло бы более мощное зарядное устройство ускорить процесс зарядки аккумулятора.
Randy D.
Зарядное устройство отлично работает. Вставьте аккумулятор и забудьте об этом. Быстрая доставка
Джим.
Получено вовремя и в соответствии с заказом. Наверное закажу еще одну.
Jeff S.
Это хорошие зарядные устройства. У меня есть двухсекционное зарядное устройство за три года.Я купил этот, потому что в информации говорилось, что он совместим с батареями 21700, что технически так и есть. Однако он вмещает только два 21700. Два других слота предназначены для 18650. Не уверен, что в описании указано, что это два слота. Честно говоря, даже не думал смотреть. Я не использую 18650, так что для меня это в основном двухслотовое зарядное устройство. В лучшем случае разочарование. Это должно отразиться на магазине аккумуляторов 18650, они являются моим универсальным магазином для аккумуляторов и зарядных устройств.
Paul S.
До сих пор было отличным зарядным устройством, и приятно видеть, при каком напряжении находятся мои батареи, когда я вставляю их для зарядки.Просто отличное зарядное устройство по такой цене.
Gary G.
Очень прост в использовании, очень нравятся показания, которые показывают прогресс зарядки.
матовый г.
Отлично работает. Очень нравится ЖК-экран в стиле указателя уровня топлива.
Phaedra O.
Мне нравится это зарядное устройство и инструкции, так что теперь я более осторожен с моими батареями, вы, ребята, молодцы. Спасибо
Ричард И.
Отличный товар
Крис Роджерс
Отличное зарядное устройство Вся продукция отличная и цена была
Роберт Линдберг
электрик зарядное устройство не полностью заряжает батареи после 10 месяцев периодического использования
Tom Files
Достойное зарядное устройство Пока все хорошо работает, как описано
Joseph Janutka
Кажется хорошо Все идет нормально! Работает, как описано, и неплохо выглядит.
Джереми Чатем
Отлично Работает, как и ожидалось, с зарядным устройством Samsung galaxy 2.1 A @ 5V
Matthew Williams
Все, что мне нужно, с отличным сервисом! У меня был отличный опыт работы с The Battery Store, у них было все, что мне было нужно, доставка была быстрее, чем предполагалось, и обслуживание было безупречным, я обязательно вернусь за дополнительными услугами в будущем, спасибо за идеальный опыт покупок!
Michael Marquez
Очень хорошее зарядное устройство Не так быстро, как утверждают, но намного лучше, чем любое зарядное устройство, которое я использовал до
Jack Sparks
Отличные зарядные устройства Купил 2, вроде как говорят состояние аккумов.Отгрузка и обработка продавцом были отличными. Будет покупать снова у них.
Неизвестно
Хорошее соотношение цены и качества для зарядки большого количества аккумуляторов Я доволен покупкой XTAR VC4, поскольку он предоставляет более подробную информацию о состоянии (напряжении и токе зарядки) ваших аккумуляторов, чем другие зарядные устройства с аналогичной ценой. VC4 потребовалось около 5 часов для полной зарядки партии из четырех новых аккумуляторов Sanyo ZL2 2380 мА и 18650 впервые при токе 500 мА. Подгонка и отделка пластикового корпуса хороши.Было бы неплохо, если бы его можно было легко повесить на стену. Сила пружины на регулируемых отрицательных клеммах была достаточной для хорошего контакта и удержания батарей. Иногда было немного сложно извлечь батареи из двух центральных отсеков. Светодиодные графические дисплеи довольно хороши. Хотелось бы, чтобы он показывал напряжение для всех четырех зарядных отсеков одновременно и имел более крупные индикаторы химического состава батареи.
Ambrose Weisenburn
Лучшее универсальное зарядное устройство на рынке У меня есть много таких, и никогда не подводи меня.. Я даже пролил на одну полную чашку кофе, промыл ее, высушил в рисе, и он по-прежнему отлично работает !!
Неизвестно
Отличная сделка Заряжает литий-ионные и никель-металлогидридные батареи различных размеров. Информативный дисплей позволяет контролировать в течение всего цикла зарядки, защищает от ошибок полярности; Защита от короткого замыкания, перезаряда и перегрева, точная зарядка, а также другие полезные функции и функции делают его отличным по цене
Lawrence Pipp
Хорошее недорогое зарядное устройство Много Зарядное устройство за деньги
Джессика Гонсалес
Зарядное устройство на 4 отсека Мне серьезно требовалось зарядное устройство, и я рад, что выбрал зарядное устройство с 4 отсеками.Я могу заряжать несколько аккумуляторов, и у меня всегда есть запасные, плюс, когда они заряжаются, вся информация отображается на экране. Однозначно стоит покупки.
Michael R
Отличное зарядное устройство Аккумуляторы заряжает нормально. Очень нравится дисплей. Быстрая доставка.
дэвид янак
отличное зарядное устройство Заряжается довольно быстро, и мне нравится подробный дисплей.
Джудит Мартинес
Отлично. Очень доволен. Нравится панель, показывающая время зарядки и уровни.
Джейсон Роквелл
Отлично работает и хорошо сделано Быстрая зарядка, четкий дисплей, который можно выключить на ночь, чтобы вы могли спать
Gary Oxford
XTAR VC4 Это недорого и работает. Хотелось бы, чтобы у него был обычный сетевой адаптер вместо USB, но я не могу винить его в этом, так как это было ясно перед покупкой.
Неизвестно
Xtar Отличное зарядное устройство, и я его очень рекомендую. Супер быстрая доставка!
Sandro Aguilar
Отличное зарядное устройство Хорошее качественное зарядное устройство за то, что вы платите.
Stephen B
Отличное зарядное устройство Стоит своей цены, если бы он заряжался немного быстрее, но я должен был потратить немного больше и купить vc4s
Geoffrey Paxson
Отличный продукт Отличный продукт
Sherry Floom
Зарядное устройство Отлично
Paul Eitel
Очень хорошее зарядное устройство Не нагревается и нормально заряжает аккумуляторы
Стив
Отличная технология Заменена связка отдельных зарядных устройств для литий-ионных / никель-металлогидридных аккумуляторов на одно устройство, которое обеспечивает и то, и другое с разными размерами ячеек и делает это хорошо.ЖК-экран бесконечно информативнее, чем обычные мигающие светодиоды.
Bryan Buganski
Мне нравится добавленная информация при зарядке Это хорошо построенный заряд, он медленнее, чем другие, заряжается, но мне нравится, что он отображает мАч.
Derek Giles
Хорошее зарядное устройство Лучшее зарядное устройство по цене. Заряжается быстро и эффективно.
Габриэль Куэльяр
Любовь с первого взгляда Ищете отличное зарядное устройство, которое не повредит карман? Не смотрите дальше
Craig McGrath
Отлично Мне нравится это зарядное устройство, оно потрясающе, даже заряжает мертвые элементы на некоторых батареях.
Неизвестно
Простота использования, красивый дисплей! Работает хорошо!
Дэниел Розен
информативный счастлив, что я перешел на это зарядное устройство вместо базового зарядного устройства на 2 аккумулятора.Намного больше понимания и не перезаряжать мои батареи.
Jeff Dewilde
Зарядное устройство XTAR VC4. Я люблю это зарядное устройство, оно спасло несколько батарей, которые, как я думал, разряжены. И теперь я могу использовать их с бесплатным фонариком, который я получил вместе с заказом. Этот приказ появился очень быстро. Я закажу батарейки, бинты и т. Д. Снова от них.
Дерек Бойс / Межгалактическая текучесть
XTAR VC4 Это достойное зарядное устройство за достойную цену! Хотелось бы только, чтобы было больше возможностей регулировки силы тока зарядки.В остальном — прекрасно!
Трой Пембрук
Именно то, что я хотел Отличное оборудование
Giuli
XTAR VC4 Цифровое ЖК-зарядное устройство с 4 отсеками Хороший продукт. Отличное обслуживание клиентов. Супер быстрая доставка. Спасибо за ваш бизнес
Daniel Sinsley
Супер дешево Неплохое зарядное устройство по такой цене, но вытащить батареи после того, как они зарядятся, сложно.
Райан Фонтан
Обожаю Хорошее зарядное устройство, которое не нагревает мои батареи.Это как раз то, что мне было нужно по отличной цене.
Стю
Первый раз Раньше все мои устройства, использующие аккумулятор, могли заряжаться самостоятельно. Но недавно я обнаружил, что мне нужно заряжать несколько типов батарей, в основном 18650 и 20700 ячеек. Это зарядное устройство делает это и, по-видимому, даже больше. Единственное, что у меня есть, это то, что он не поставлялся с источником питания USB. К счастью, у меня много таких валяется, но было бы неплохо, если бы в комплект поставки был включен соответствующий запас.Посмотрим, как долго он продержится
Майк
эй Спасибо за быструю доставку, зарядное отличное
Blain Babb
Мое мнение Работает потрясающе …. выглядит действительно здорово
Jordan Wolf
Зарядное устройство стоило несколько лишних долларов В прошлом у меня было несколько разных зарядных устройств, и я могу сказать, что вы получаете то, за что платите, а информация на экране намного лучше, чем у большинства зарядных устройств, которые у меня были.
Джейк Смит
Хорошее зарядное устройство Я не знал, что это зарядное устройство USB, но, к счастью, у меня был хороший сетевой адаптер, способный выдержать нагрузку.Люблю всю информацию, которую он отображает. Не ошибетесь по цене!
Pete V
Хорошее универсальное зарядное устройство Зарядное устройство действительно классное! Он может заряжать многие типы батарей, имеет дисплей, на котором отображается информация о входном напряжении и состоянии каждой заряжаемой батареи.
Джон Лисински
Отлично работает и по отличной цене. Отлично работает по цене и заряжает 4 батареи за раз с хорошо читаемым дисплеем — лучшая зарядка 18650, которую я еще не использовал.
Beau Gilligan
Отличное зарядное устройство Определенно не ошибетесь с этим зарядным устройством, с 4 отсеками и загруженным ценной информацией.Это позволяет отслеживать циклы зарядки и предоставляет информацию, которая может использоваться для определения состояния ваших батарей. Настоятельно рекомендуется!!
Дэвид Ховард
Просто отличный продукт Заказал это, когда умерло другое зарядное устройство. Но эта штука намного лучше, ее легко читать и настраивать. 10/10 рекомендую.
Джонатан Смит
Пока хорошо Доставка была быстрой, а отслеживание — отличным. Зарядное устройство было упаковано хорошо. Я владел этим меньше месяца, он мне хорошо послужил.Я использую его для зарядки батарей для вейп-мода и для того, чтобы держать заряженными батарейки для пары фонариков. Я использую 18650, 21700 и 20700. Он хорошо справился со всеми этими батареями. Я бы сказал, что не могу включить сетевой адаптер. Я знал это, когда заказывал, поэтому для меня это не было проблемой. У меня был подходящий адаптер для полной зарядки в отсеках 1 и под рукой. Если у вас его нет, они не слишком дороги. Цена была хороша для этого зарядного устройства.
Jeremy
Xtat vc4 отсек зарядное устройство Пока вроде неплохо, но зарядное устройство не поставляется с сетевым адаптером USB.Пришлось попасть на Amazon и покупать отдельно. Наверное, поэтому такая низкая цена. За пару долларов больше и включите сетевой USB-адаптер.
Ричард Маккинни
Хорошо Хотел бы я знать, что это зарядное устройство требует дополнительного адаптера, чтобы получить зарядку на 2 ампера. В остальном это здорово. Хороший информативный дисплей и он никогда не нагревается.
Anne Hsu
Хорошо Я не понимаю цифровой дисплей, поскольку он отличается от моделей NiteCore и Efest.Эти бренды более удобны в понимании дисплея, но простота использования — это нормально. По цене это хорошо.
S
Идеально Идеально подходит для людей, которые заряжают несколько аккумуляторов одновременно
AL PANGERL
Отличное зарядное устройство Да, это второй, который я купил и люблю их. Я использую много аккумуляторов 18650 для своих паровых модов. И это зарядное устройство отлично работает, остается прохладным во время зарядки. Он перестает заряжаться, как только батареи полностью заряжены, и я могу подключить его к любой розетке USB или сети переменного тока.В машине и дома это отличное зарядное устройство. В любом случае удачи. AL P
Рэйчел Диллон
Идеально Это зарядное устройство было именно тем, что мне нужно для более длинных батарей. Проблем с зарядкой пока нет.
Gary Wieselman
Xtar vc4 bay цифровое зарядное устройство с жк-дисплеем Мое зарядное устройство работает так, как рекламируется, заряжает несколько типов аккумуляторов, было хорошо оценено и быстро доставлено. Это та зарядка, которая мне нужна.
Неизвестно
Отлично Быстрая доставка закажу снова
Dinavian Grant
Лучшее зарядное устройство, которое у меня когда-либо было.Удивительное прочтение. Получил довольно много знаний об использовании этого устройства.
Дуг Сандерс
Отличное место для батарей и прочего Я купил у этого предприятия по нескольким причинам. В первую очередь, цены. Намного менее дорогие и хорошие продукты. В отличие от Amazon и некоторых магазинов Vape, в которых я покупаю другие товары, они говорят, что они являются другими. Так что вы действительно не имеете ни малейшего представления о том, что находится под пленкой.Это может быть хорошо, а может быть и плохо. Я также купил зарядное устройство по разумной цене гораздо дешевле, чем сопоставимое зарядное устройство от других продавцов. Я определенно куплю у этих людей снова.
Хайден Корнелиус
Все было хорошо, но … Сама батарея потрясающая, но я, к сожалению, принял батарею со слезами на глазах. Так что пришлось перематывать новенькую батарею.
Vibush Ramadas
XTAR VC4 — хорошее зарядное устройство Фантастический!
Ричард Генри
Зарядное устройство Очень хорошо, пока работает отлично, очень легко читать, какие батареи нужно выбросить Я настоятельно рекомендую грузоотправителю хорошо поработать не более 3 дней
Джейми Арнольд
Аккумулятор XTAR c4 Зарядное устройство на 4 отсека Зарядное устройство работает очень хорошо, это была отличная покупка.Теперь я могу заставить свои батарейки сочетаться или жениться, как и положено. Спасибо 18650batterystore.com. Вы получите мой бизнес и в будущем
Justin LaPlant
Большой опыт Работает точно так, как сказано в описании
Shawn W
отличное зарядное устройство как я читал онлайн, Xtar — это кадиллак зарядных устройств. он полностью автоматический, вы вставляете батареи, все остальное делает
Michae S
Отличное зарядное устройство 4 порта, легко читаемый ЖК-дисплей, отличное зарядное устройство.Есть USB-кабель для зарядки, который мне подходит, но имейте в виду, если у вас нет простого способа зарядки через USB-порт.
Джеймс
Действительно крутой дисплей Заряжается хорошо и показывает текущую скорость заряда и емкость. Может заряжать две батареи по 1 А или 0,5 А или четыре батареи по 0,5 А. Мне это нравится!
Стейси Хэнсон
XTAR VC4 Отличное зарядное устройство. Я использую это ежедневно. Лучшее зарядное устройство, которое я когда-либо использовал.
Daniel Fagnani
Очень доволен Продукт был доставлен вовремя, хорошо упакован, прост в настройке и работал сразу после покупки.У меня никогда не было лучшего опыта работы с интернет-магазинами, чем с 18650batterystore.com. Недурно! Я вернусь !!!
Шон Джонс
Отлично работает Лучшее зарядное устройство на 4 отсека
John Shook
Отлично! Большой продукт! Быстрая доставка.
Мэтт
Отличное зарядное … XTAR VC4 — победитель.
Мэтью Картер
Лучшая покупка в E-BAY, когда-либо совершавшаяся Хорошо продуманный, простой в использовании. Не могу сказать, что порекомендовал бы какие-либо другие зарядные устройства.Стоит больше, чем запрашиваемая цена (когда я купил свой).
Brian Gray
Отличное зарядное устройство У него было и есть зарядное устройство LUC с 6 отсеками в течение многих лет. Нужен был зарядник на 20700. Теперь я использую XTAR для всех своих битов. Не могу победить!
Стив МакЛеод
Стив Зарядное устройство VC4 отличное. У меня есть один около года, и он мне очень нравится. Я только что купил еще два, один для жены и один для сына. Пока им это нравится. Единственное, что нужно знать, это то, что для зарядного устройства USB требуется зарядная станция USB.Они оба используют старые блоки зарядки телефона, которые я купил как отдельное зарядное устройство USB: RAV Power, который отлично подходит и улучшает характеристики зарядного устройства. Зарядными устройствами очень доволен.
Wenceslao Rebillaco
Купить Если вы действительно хотите узнать больше о том, как заряжается ваш аккумулятор, или вы хотите узнать срок его службы. Это очень хорошее зарядное устройство. Вы можете оставить его на ночь, не беспокоясь …
Замена может быть сложной даже при переходе со свинцово-кислотной батареи на литиево-железо-фосфатную.Правильная зарядка аккумулятора имеет решающее значение и напрямую влияет на производительность и срок службы аккумулятора. Узнайте, как зарядить аккумулятор RELiON LiFePO4, чтобы получить максимальную прибыль.
Как и ваш мобильный телефон, вы можете заряжать литий-железо-фосфатные батареи в любое время. Если вы дадите им полностью разрядиться, вы не сможете использовать их, пока они не зарядятся. В отличие от свинцово-кислотных аккумуляторов, литий-железо-фосфатные аккумуляторы не повреждаются, если оставить их в частично заряженном состоянии, поэтому вам не нужно беспокоиться о том, чтобы зарядить их сразу после использования.У них также нет эффекта памяти, поэтому вам не нужно полностью их разряжать перед зарядкой.
АккумуляторыRELiON LiFePO4 могут безопасно заряжаться при температуре от -4 ° F до 131 ° F (0 ° C — 55 ° C), однако мы рекомендуем заряжать при температуре выше 32 ° F (0 ° C). Если вы все-таки заряжаете при температурах ниже нуля, вы должны убедиться, что ток заряда составляет 5-10% от емкости аккумулятора.
Идеальный способ зарядить аккумулятор LiFePO4 — использовать зарядное устройство для литий-железо-фосфатного аккумулятора, так как оно будет запрограммировано с соответствующими ограничениями напряжения.Большинство зарядных устройств для свинцово-кислотных аккумуляторов отлично справятся с этой задачей. Профили заряда AGM и GEL обычно находятся в пределах напряжения литий-железо-фосфатной батареи. Зарядные устройства для влажных свинцово-кислотных аккумуляторов, как правило, имеют более высокий предел напряжения, что может привести к переходу системы управления батареями (BMS) в режим защиты. Это не повредит батарею; однако это может привести к появлению кодов неисправностей на дисплее зарядного устройства.
При параллельном подключении литиевых батарей лучше заряжать каждую батарею по отдельности, прежде чем выполнять параллельное (ые) соединение (я).Если у вас есть вольтметр, проверьте напряжение через пару часов после завершения зарядки и убедитесь, что они находятся в пределах 50 мВ (0,05 В) друг от друга, прежде чем подключать их параллельно. Это минимизирует вероятность дисбаланса между батареями и максимизирует производительность системы. Если со временем вы заметите, что емкость вашей аккумуляторной батареи уменьшилась, отключите параллельные соединения и зарядите каждую батарею по отдельности, а затем снова подключите.
Последовательное соединение литиевых батарей во многом похоже на их параллельное соединение, лучше всего заряжать каждую батарею по отдельности, проверять напряжение и убедиться, что оно находится в пределах 50 мВ (0.05V) друг от друга перед последовательным подключением.
Настоятельно рекомендуется заряжать литиевые батареи последовательно с помощью универсального зарядного устройства. Это означает, что каждая батарея заряжается одновременно, но полностью независимо друг от друга. В некоторых приложениях это непрактично, поэтому RELiON предлагает батареи на 24 В и 48 В, чтобы снизить потребность в нескольких батареях, подключенных последовательно.
Литий-железо-фосфатные батареи намного проще хранить, чем свинцово-кислотные.Для кратковременного хранения от 3 до 6 месяцев ничего делать не нужно. В идеале перед хранением оставьте их заряженными примерно на 50%. Для длительного хранения лучше всего хранить их с уровнем заряда 50%, а затем циклически разряжать их, заряжать и затем частично разряжать примерно до 50% каждые 6-12 месяцев.
могут заряжаться при гораздо более высоком токе, и они заряжаются более эффективно, чем свинцово-кислотные, что означает, что их можно заряжать быстрее.Литиевые батареи не нужно заряжать, если они частично разряжены. В отличие от свинцово-кислотных аккумуляторов, которые при частичном заряде сульфатируются, что резко снижает производительность и срок службы.
Литиевые батареиRELiON поставляются с внутренней системой управления батареями (BMS), которая защищает батарею от перезарядки, тогда как свинцово-кислотные батареи могут быть перезаряжены, что увеличивает скорость коррозии сети и сокращает срок службы батареи.
Для получения более подробной информации о зарядке литиевых батарей RELiON ознакомьтесь с нашими инструкциями по зарядке . и , свяжитесь с нами , если у вас есть какие-либо вопросы.
Об авторе:
Кристина Федорова — вице-президент по управлению продуктами и стратегии в RELiON Battery. Обладая более чем 23-летним опытом работы с аккумуляторами глубокого цикла, в том числе свинцово-кислотными и AGM, а также литиевыми аккумуляторами, Кристина является инженером с опытом тестирования аккумуляторов, разработки продуктов и управления ими, а также технической поддержки. Следите за Кристиной в LinkedIn здесь.
Многие автофургоны обратились к передовой технологии литиевых батарей, чтобы удовлетворить свои потребности в энергии по многим причинам.У них много преимуществ по сравнению с традиционными свинцово-кислотными батареями глубокого разряда. Они меньше весят, обладают большей мощностью, более длительным сроком службы, не требуют обслуживания и более экологичны. Вы также получите более быструю зарядку, чем свинцово-кислотные аккумуляторы.
Со всеми этими преимуществами внезапно становится необходимым зарядное устройство для литиевых аккумуляторов. Давай узнаем почему!
Подобно свинцово-кислотной системе зарядки, зарядное устройство для литиевых батарей представляет собой устройство ограничения напряжения, которое способствует безопасной зарядке батарей.Но на этом сходство в значительной степени заканчивается.
Эти два типа батарей имеют разный химический состав для выработки энергии, поэтому для удовлетворения этих потребностей в химии им нужны соответствующие зарядные устройства. Зарядные устройства для литиевых батарей могут безопасно заряжать литиевые батареи при гораздо более высоком напряжении (перевод: более быстрая зарядка!). В то же время они обеспечивают химическое взаимодействие в течение более длительного срока службы (перевод: меньше заменяемых батарей).
А ты можешь? Абсолютно.Вы должны? Этот вопрос заслуживает более подробного ответа.
Если вы использовали обычное зарядное устройство, литиевая батарея заряжалась. Однако он заряжался бы намного медленнее. Свинцово-кислотные зарядные устройства конструктивно используют более низкое напряжение. Если бы они не ограничивали напряжение значительно, батареи могли бы перегреться, что привело бы к возгоранию или даже взрыву! Но есть еще кое-что.
При выборе свинцово-кислотных зарядных устройств по сравнению с литиевыми, определите диапазон напряжений двух аккумуляторов. Свинцово-кислотный аккумулятор в состоянии покоя полностью зарядится в 12.6В-12,8В. В состоянии покоя литиевая батарея не будет полностью заряжена, пока не достигнет 13,3–13,4 В.
Поскольку свинцово-кислотные зарядные устройства должны использовать более низкое напряжение для зарядки аккумуляторов, они могут заполнить только около 80% литиевой батареи, что нехорошо для батареи (ни для RVer, нуждающегося в энергии!). Он подчеркивает химический состав лития и сокращает срок службы батареи.
Таким образом, вам не только понадобится намного больше времени для зарядки с помощью обычного свинцово-кислотного зарядного устройства, но вы также повредите свои литиевые батареи.Эти проблемы бросают вызов двум лучшим преимуществам литиевых батарей!
Trending6 правил Walmart Boondocking, которым нужно следоватьзаряжает соответствующие аккумуляторы в пять раз быстрее, чем свинцово-кислотное зарядное устройство. Если этого недостаточно для поддержки этого обновления, давайте рассмотрим еще несколько факторов.
Напряжение свинцово-кислотных аккумуляторов глубокого цикла постоянно падает по мере их разряда, а также при увеличении нагрузки.
Это не относится к литий-ионным батареям, которые могут обеспечивать пиковую мощность, а также постоянное напряжение независимо от нагрузки. Зарядное устройство для литиевых аккумуляторов способствует повышению эффективности аккумулятора и процессу хранения.
Как упоминалось ранее, диапазон напряжения свинцово-кислотных аккумуляторов по сравнению с литиевыми батареями имеет значение. Поскольку свинцово-кислотный аккумулятор полностью заряжен при напряжении 12,7–12,8 В, большинство свинцово-кислотных зарядных устройств не будут снова начинать массовую зарядку, пока заряд аккумулятора не упадет ниже 12,5–12,7 В. Итак, если вы используете свинцово-кислотное зарядное устройство для литиевой батареи, вам придется использовать почти всю накопленную энергию литиевой батареи, прежде чем свинцово-кислотное зарядное устройство снова начнет ее заряжать.
Как это выглядит для среднего RVer? Давайте проиллюстрируем это на примере, относящемся к солнечной зарядке.
Даже если солнце ярко светит, свинцово-кислотный солнечный контроллер заряда не начнет заряжать литиевую батарею, пока заряд не упадет в достаточной степени. Он останется на плаву, и вы потеряете возможность подзаряжать свои батареи в светлое время суток!
Это лишь один из многих примеров, показывающих, что вам нужно зарядное устройство для литиевых батарей, если вы используете литиевые батареи.
При выборе зарядного устройства для литиевой батареи необходимо учитывать несколько факторов.
Trending9 самых грубых вещей, которые вы можете сделать во время задницы! Бундокерный этикетВо-первых, убедитесь, что входное напряжение (величина напряжения, которую вы собираетесь сразу подать в аккумуляторную батарею) не превышает того, что может выдержать конкретное зарядное устройство. В противном случае это приведет к повреждению внутренних компонентов.
Дополнительно проверьте выходное напряжение зарядного устройства, которое должно быть совместимо с аккумулятором.Регулировка напряжения жизненно важна, потому что литиевые батареи чувствительны к перенапряжению.
Затем рассмотрите рейтинг вашей батареи / батарей в ампер-часах. Вы не хотите покупать зарядное устройство, у которого номинальная мощность в ампер-часах ниже, чем у вашей батареи.
Наконец, подумайте о процессе охлаждения зарядного устройства и стоимости аккумуляторов, потому что стоимость всегда имеет значение! Вам нужна литиевая батарея и зарядное устройство высочайшего качества, которые вы можете себе позволить.
Теперь, когда у вас есть элементарное представление о функциях зарядного устройства для литиевых аккумуляторов и их преимуществах, пора отправиться за покупками.Вот наши основные рекомендации:
Зарядное устройство для литий-ионных аккумуляторов Progressive Dynamics PD9160ALV — это хорошо зарекомендовавший себя преобразователь / зарядное устройство на 60 А. Он обеспечивает отфильтрованное питание постоянного тока, обеспечивая правильное управление литиевой батареей.
Это устройство ограничивает ток электроникой для автоматического снижения выходного напряжения. В свою очередь, это предотвращает перегрев и повреждение компонентов. Он также использует автоматическую тепловую защиту для снижения выходной мощности зарядного устройства до безопасного уровня, если температура устройства поднимается слишком высоко.
Это зарядное устройство обеспечивает зарядку при постоянном токе / постоянном напряжении (CC / CV) в соответствии с рекомендациями производителей литиевых батарей. Вы можете подключать его как параллельно, так и последовательно, и он оснащен надежным охлаждающим вентилятором, который работает в условиях высоких нагрузок.
TrendingTop 5 сожалений о покупке подписки на тысячу трейловРецензенты отмечают, что установка этого устройства очень проста с двумя простыми проводными соединениями.
Розничная цена этого устройства составляет около 220 долларов США.
Victron Blue Smart IP65 имеет встроенный BlueTooth, поэтому вы можете легко контролировать его изнутри или снаружи вашего оборудования.Это мощное водонепроницаемое зарядное устройство весом менее двух фунтов имеет семиступенчатый алгоритм зарядки. Это увеличивает производительность вашего аккумулятора / аккумуляторов, сохраняя при этом их работоспособность.
При подключении к сильно разряженной батарее это зарядное устройство будет принудительно подавать на нее слабый ток, пока не будет достигнуто надлежащее напряжение. После этого возобновится обычная зарядка.
Это зарядное устройство поставляется с проушинами / кольцевыми клеммами и зажимами «крокодил» для легкого подключения.
Рецензентам нравится функциональность приложения Victron, которая позволяет просматривать историю циклов зарядного устройства.Вы увидите гистограмму, и нажатие на любую из полос покажет вам продолжительность и общее количество А (ампер-часов), доставленных на каждом этапе!
Розничная цена BlueSmart IP65 составляет около 150 долларов.
Orion TR Smart Charger — еще одно трехступенчатое зарядное устройство (накопительное, абсорбирующее и плавающее) с BlueTooth от Victron Energy. Он подходит для систем 12 В или 24 В, так что вы можете использовать его как со свинцово-кислотными, так и с литиевыми батареями.
Victron делает эти блоки доступными до 400 Вт, и вы можете объединить несколько блоков для увеличения выходной мощности.
Лучше всего то, что вы можете удаленно контролировать, программировать и управлять им через Bluetooth. Orion TR также может определять работу двигателя, что позволяет дополнительно экономить заряд аккумулятора.
Это зарядное устройство продается по цене около 265 долларов.
В заключение, есть о чем подумать при выборе зарядного устройства для ваших литиевых батарей. Но самое главное, что вы можете сделать, — это каждый раз использовать литиевое зарядное устройство вместо свинцово-кислотного!
Последнее обновление 2021-06-10 / Партнерские ссылки / Изображения из Amazon Product Advertising API
Давайте подробно рассмотрим этот модуль.На рынке доступны две версии этой коммутационной платы для литий-ионного зарядного устройства на основе TP4056; со схемой защиты аккумулятора и без нее. Мы будем использовать один со схемой защиты аккумулятора.
Коммутационная плата, содержащая схему защиты батареи, обеспечивает защиту с использованием ИС DW01A ( IC защиты батареи) и FS8205A ( Dual N-Channel Enhancement Mode Power MOSFET ). Следовательно, коммутационная плата с защитой батареи содержит 3 микросхемы (TP4056 + DW01A + FS8205A), тогда как плата без защиты батареи содержит только 1 микросхему (TP4056).
TP4056 — это полный модуль линейного зарядного устройства постоянного / постоянного напряжения для одноэлементных литий-ионных батарей. Благодаря корпусу SOP и небольшому количеству внешних компонентов TP4056 идеально подходит для использования в домашних условиях. Он может работать как с USB, так и с настенными адаптерами. Я приложил изображение контактной схемы TP4056 (Изображение №2) вместе с изображением цикла заряда (Изображение №3), показывающее зарядку постоянным током и постоянным напряжением. Два светодиода на этой коммутационной плате показывают различное рабочее состояние, такое как зарядка, прекращение зарядки и т. Д. (Изображение No.4).
Для безопасной зарядки литий-ионных аккумуляторов 3,7 В их следует заряжать постоянным током в 0,2–0,7 раза больше их емкости, пока их напряжение на клеммах не достигнет 4,2 В, затем их следует заряжать в режиме постоянного напряжения до зарядного тока. снижается до 10% от начальной скорости зарядки. Мы не можем прекратить зарядку при 4,2 В, потому что емкость, достигнутая при 4,2 В, составляет всего около 40-70% от полной емкости. Обо всем этом заботится TP4056. Теперь одна важная вещь , зарядный ток определяется резистором, подключенным к выводу PROG, модули, доступные на рынке, обычно поставляются с 1.К этому выводу подключено 2 кОм, что соответствует зарядному току 1 Ампер (Изображение № 5). Вы можете поиграть с этим резистором, чтобы получить желаемый зарядный ток.
Ссылка на техническое описание TP4056
DW01A — это микросхема защиты аккумулятора, на рисунке № 6 показана типичная схема приложения.
