Инструкция по эксплуатации Tomahawk TW-9030

TOMAHAWK TW-9030

СОДЕРЖАНИЕ:

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ.

I.

Основные функции системы.

3

II. Индикация дисплея LCD.

4

III. Брелоки дистанционного управления.

7

IV. Функции, вылопняемые при помощи брелока.

8

V. Как пользоваться охранным комллексом:

1. Постановка в охрану.

9

2.

Тихая постановка в охрану.

9

3.

Отключение датчика удара.

9

4.

Отключение режима охраны.

9

5.

Двушагоеое отключение режима охраны.

10

6.

Охрана с заееденным двигателем.

10

7.

Автоматическая постановка в охрану.

10

8. Автоматическая перепостановка в охрану.

11

9. Режим охраны.

11

10. Режим иммобилайзера.

11

11. Функция безопасного вождения.

12

12. Управление центральным замком

ео время движения.

12

13. Дистанционный запуск/глушение двигателя

12

14. Турботаймер

13

15. Автоматический почасовой запуск двигателя

13

16. Автоматический прогрве двигателя по заданной

температуре

13

1

7.

Подготовка к дистанщюнному запуску для а/м с

механической коробкой передач

14

18. Поиск автомобиля.

14

19. Паник-функция.

14

20.

Anti-Hijack.

15

21. Дистанционный Anti-Hijack.

15

22.

Режим Vaiet.

16

23. Заицита от ложных срабатываний.

16

24. Дистанционный опрос состояния.

16

25.

Дистанционное отпирание багажника.

17

26.

Дистанционное отключение сирены.

17

27. Управление дополнительным каналом.

17

28. Аварийное снятие с охраны.

18

29.

Персональный код (PiN код).

18

30. Программирование нового PiN кода.

19

31. Программирование новых брелоков.

20

32. Информация о запрограммированных брелоках.

20

33. Инсформация о работоспособности датчиков.

20

34. Индикация светодиода.

20

35. Отображение информации на LCD брелоке.

21

36. Функциональные возможности брелока-пейджера.

21

37.

Порядок замены элемента питания в брелоке с LCD.

22

38. Режим программирования охранных функций.

22

описание сигнализации, установка, инструкция по эксплуатации

Каждый автовладелец желает, чтобы его автомобиль был всегда ухожен и надежно защищен. Уберечь машину от угона и злоумышленников поможет сигнализация томагавк tw 9030.

Система одна из популярных, прошла апробацию во многих странах, считается одной из самых надежных. Во время эксплуатации не было отмечено неисправностей, неожиданных ситуаций.

От качества автосигнализации будет зависеть безопасность машины, предлагается немало защитных средств от угона, популярной и востребованной считается охранная система томагавк 9030

Основные сведения

Сигнализация томагавк тв изготовлена по новейшим технологиям. Оснащена самыми современными опциями. К таковым относятся функции:

• «антиграббер»;
• «антисканер».

Помимо этого, автосигнализация приспособлена охранять от взлома капот авто, двери и систему зажигания. Главная задача – охранять автомобиль от угона, препятствовать запуск двигателя.

Помимо основной блокировки, встроена дополнительная. Такое решение обеспечивает хорошую безопасность при эксплуатации системы. У каждого устройства есть свой индивидуальный пин-код. По мере необходимости автомобиль аварийно снимается с охраны и автоматически переходит в тихий режим. Для управления и подключения прилагается специальный брелок.

Основные устройства – датчики удара. Благодаря им определяется потенциальная опасность для автомобиля. Принцип работы системы охраны тв основан на двухуровневом датчике ударов. Для удобства использования сделано несколько режимов работы и разные способы управления. В комплекте прилагаются правила и руководство системой, разобраться сможет каждый водитель.

Самые популярные функции:

1. Режим «паника».
2. Режим «тихой» охраны.
3. Режим «Валет».
4. Режим «anti-hi-jack».

Описание

Сигнализация томагавк имеет свои особенности. Они заключаются в следующем:

• в комплект входит брелок с пятью кнопками, экран брелока жидкокристаллический;
• дистанционный запуск и прогрев двигателя осуществляется дистанционно, при помощи брелока;
• в автосигнализации тв встроена усиленная защита от перехвата сигнала;
• на современных моделях имеется дополнительная функция для обратной связи с автовладельцем.

Подключения ко всем функциям осуществляется в салонах.

Инструкция

Пользоваться системой тв просто. Для этого в комплекте всегда приложена инструкция и руководство. В них показаны:

• комплектация сигнализации томагавк;
• основные функции;
• принцип установки и настройки системы;
• приложена подробная схема подключения сигнализации.

Помимо словесных указаний в инструкции сделаны рисунки, подробная схема, которые помогут со всем разобраться.

Скачать:

Инструкция по эксплуатации Tomahawk TW 9030

Установка

При установке автосигнализации надо придерживаться главных правил:

1. Установить внутри салона электронный блок.
2. В моторный отсек установить сирену.
3. Проверить, чтобы центральные замки, питание, габаритные огни были защищены предохранителями.
4. Установить в салоне датчик удара.

Иногда установщик сам выбирает удобное место для дополнительных датчиков, а подключения и все настройки системы желательно доверить профессионалам.

Управление системой

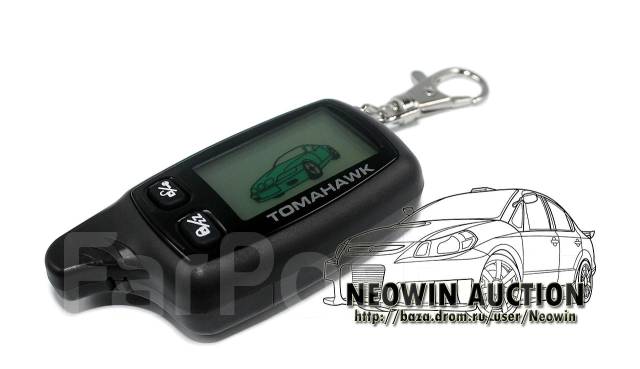

Для управления системой прилагается брелок. На нем отображаются все функции при помощи специальной символике. Схема в инструкции содержит информации обо всех символах. С его помощью можно:

• контролировать температуру в салоне;
• разыскать автомобиль;
• дистанционно открывать багажное отделение;
• запускать автомобиль в определенное время.

Кроме того брелок всегда предупреждает об открытой дверце, отображает статус системы.

Производители сделали все, чтобы система томагавк была удобной, надежной и проста в пользовании.

Подпишитесь, чтобы не пропустить ничего важного

инструкция, прогрев по температуре, времени, с брелка

Автозапуск автомобиля можно осуществить с брелка противоугонной системы, нажав нужную комбинацию кнопок. Для того чтобы настроить автозапуск Томагавк 9030, досконально изучите руководство по эксплуатации.

Дабы войти в меню настройки данной функции следуйте пунктам.

1. Зажигание должно быть выключено.
2. Нажмите на клавишу «Оверрайд» шесть раз.
3. Последний шаг – включите зажигание. Сирена сработает 6 раз.

Содержание

1. Инструкция по подключению
2. Подготовка для автомата и механики
3. Программирование дистанционного запуска с брелка
4. Как поставить запуск по температуре на сигнализации Tomahawk 9030
5. Устанавливаем прогрев по времени: каждые 1, 2, 4, 24 часа
6. Регулировка времени работы стартера
7. Почему не срабатывает автозапуск на Томагавк 9030
8. Отключение этих функций на сигналке Tomahawk 9030
9. На экране пульта не показывается значок автозапуска
10. Видео

Можно настроить следующие функции автоматического пуска двигателя автомобиля:

• режим выхода IGN 3: не работает при включении стартера, не выключается при работе стартера, функционирует всё время включения стартера, работает до включения стартера;
• контролирование работы силового агрегата автомобиля и стартера;
• тип КПП: автоматическая, механическая;
• моторы: дизельный или бензиновый;
• время работы турботаймера: выключен, работает 1 мин. , 3 мин., 6 мин;
• прогрев машины: 5, 10, 15, 20 мин;
• периодический автозапуск через 1 час, 2, 4, 24 ч;
• охрана при автоматическом пуске двигателя;
• работа габаритов и поворотников при автозапуске: моргают, горят постоянно, выключены;
• закрытие дверей по окончании прогрева.

Схема установки сигнализации Томагавк 9030:

Узнайте как отключить Томагавк 9030 без брелка.

Инструкция по подключению

Установка Tomahawk 9030 с автозапуском осуществляется в строгом соответствии с инструкцией. Предварительно отсоедините аккумуляторную батарею, сняв минусовой кабель. Места установки должны отвечать следующим требованиям:

• скрытность и труднодоступность для злоумышленников;
• вдали от источников тепла, влаги и сырости;
• на расстоянии от штатного электрооборудования автомобиля.

Устанавливая сигнализацию, соблюдайте следующие правила:

• блок управления размещайте только внутри салона: под панелью приборов, рядом с проводкой. Защитите блок от вибраций;
• антенну установите максимально высоко. Она не должна прикасаться к металлическим деталям;
• сирену поставьте в подкапотном пространстве. Рупор направьте вниз для предотвращения попадания воды внутрь;
• провода соединяйте внутри автомобиля, спаяв между собой;
• защитите блок управления сигнализацией от скачков напряжения в сети плавкими предохранителями;
• датчик удара установите в центре салона.

Подготовка для автомата и механики

Перед использованием функции автозапуска Томагавк ТВ 9030 предотвратите возможность движения автомобиля. На транспортном средстве с АКПП переставьте рычаг в положение парковки. На машине с МКПП нейтраль установите вручную и включите стояночный тормоз. Перед глушением мотора выполните пункты.

1. Удерживаете клавишу «Замок открыт» до сигналов пульта.
2. Нажмите «Ключ» ещё раз и не отпускайте з секунды.
3. Зажигание выключите, двигатель должен работать.
4. Выйдете из машины и закройте дверь. Блок управления автоматически заглушит мотор и поставит автомобиль на охрану.

Режим охраны с запиранием дверей при автозапуске устанавливается так.

1. «Оверрайд» нажмите восемь раз.
2. Кликанье клавиши «Замок закрыт» выключает функцию.
3. Включите режим, нажав одну из кнопок: «Машина открыта», «Багажник», «Зачёркнутый динамик».

Парковочные огни при автозапуске включается по следующему алгоритму.

1. Девять раз нажмите кнопку «Override».
2. Первый вариант работы – клавиша «zZ».
3. Второй способ – «Ключ».
4. Функция выключена – одна из кнопок: «Открытие багажника», «Перечёркнутый динамик».

Установите режим закрытия дверей по окончании автозапуска.

1. Клавишу «Оверрайд» кликните десять раз.
2. «zZ» выключает функцию.
3. Включите режим, нажав на одну из кнопок: «Машина открыта», «Багажник», «Зачёркнутый динамик».

У нас также есть типовая схема подключения Томагавк 9030.

Программирование дистанционного запуска с брелка

Ниже рассмотрим, как включить с пульта Tomahawk TW 9030 двигатель вашего автомобиля. Можно использовать как основной, так и дополнительный передатчики.

1. Чтобы дистанционно завести двигатель нажмите и удерживайте клавишу «Ключ». Последует звуковой сигнал основного пульта или смена цвета светодиода дополнительного пейджера.
2. Нажмите кнопку «Замок открыт» ещё раз. Сделайте это за три секунды.
3. Мотор автомобиля начнёт работать.
4. Выполните глушение двигателя, нажав эту же клавишу.

Как поставить запуск по температуре на сигнализации Tomahawk 9030

Инструкция по эксплуатации поможет вам установить запуск силового агрегата автомобиля по температуре (индикация 1-2 TEMP START). Совершите вход в меню программирования автоматического пуска двигателя (выше это подробно описано). Установите температуру. Включите функцию, выполняя следующие пункты.

1. Одновременно нажмите и удерживайте кнопки «Открытие багажника», «Ключ».
2. Световые приборы моргнут один раз, сирена прозвучит единожды.
3. На экране брелка отобразится снежинка.

Многие автолюбители задаются вопросом о том, как посмотреть температуру, при которой произойдёт автозапуск двигателя. Эта информация размещается на экране брелка сигнализации.

Второй вопрос — где стоит реле срабатывания запуска двигателя по температуре? Оно размещается в блоке управления сигнализацией. Датчики температуры находятся в салоне машины.

Узнайте как прописать брелок Томагавк 9030.

Устанавливаем прогрев по времени: каждые 1, 2, 4, 24 часа

Почасовой пуск мотора на автомате или же на автомобиле с МКПП устанавливается по одному и тому же алгоритму (индикация 2-1 DAILY).

1. Удерживайте кнопку «Замок открыт/ ключ». Последует сигнал пульта.
2. Следом нажмите клавишу «zZ». Светодиод системы загорится два раза.

Чтобы установить интервал.

1. Совершите вход в меню программирования (описано ранее).
2. Кликните «Оверрайд» семь раз.
3. Нажмите клавишу «Машина закрыта» — 1 ч.
4. «Замок открыт» — 2 ч.
5. Кнопка «Отворение багажника» — 4 ч.
6. «Перечёркнутый динамик» — 24 ч.

Комбинация кнопок поможет изменить время прогрева двигателя.

1. Совершите вход в меню программирования (описано выше).
2. «Оверрайд» нажмите шесть раз.
3. Кликните клавишу «Замок закрыт/ zZ» — 5 минут.
4. «Ключ» — 10 мин.
5. Кнопка «Багажника» — 15.
6. «Перечёркнутый рупор» — 20 мин.

Регулировка времени работы стартера

Чтобы увеличить время прокрутки стартера на Tomahawk 9030 следуйте пунктам.

1. Сделайте вход в меню настроек (инструкция расположена выше).
2. Нажмите на клавишу «Оверрайд» дважды.
3. Кнопка «Закрыто/ zZ» — работа стартера 0,8 с.
4. «Замок открыт/ ключ» — 1,2 с.
5. «Отщёлкивания багажника» — 2 с.

В этих вариантах сигнализация определяет работу мотора по лампе давления масла. В следующем способе работа регулируется по тахометру. Продлить время прокрутки стартера можно до 3,6 с., нажав кнопку «Перечёркнутый динамик».

Почему не срабатывает автозапуск на Томагавк 9030

Программирование автозапуска вами проведено удачно, но мотор не заводится с брелка. Проведите проверку, согласно следующим пунктам.

1. Противоугонная система не распознаёт включение стояночного тормоза.
2. Сигнализация не определяет работу мотора. Выясните, каким способом подключена Tomahawk 9030. Сбои работы могут происходить из-за сломанного генератора или некачественной цепи питания.
3. Проверьте корректную работу иммобилайзера.
4. Обследуйте целостность блока управления противоугонной системой.
5. Испытайте исправность предохранителей.

Отключение этих функций на сигналке Tomahawk 9030

Инструкция по эксплуатации поможет вам выключить настройки автозапуска. Для того чтобы отключить почасовой автозапуск выполните пункты.

1. Нажмите и удерживайте кнопку «Ключ».
2. Последует сигнал брелока.
3. Функция отключена.

Убрать запуск по температуре, выполнив несложные действия.

1. Кликните и удерживайте клавиши «Ключ». «Отворение багажника».
2. Оптика мигнёт единожды, сирена пискнет.
3. Режим деактивирован.

На экране пульта не показывается значок автозапуска

Автосигнализация Томагавк 9030 вами была настроена на автоматический запуск, но через некоторое время на пульте пропал значок этой функции. Возможно, вы случайно нажали комбинацию кнопок и отключили автозапуск. Заново правильно включите режим и проверьте её работу.

Если на экране высвечивается символ «2 4 auto arm» — это означает, что включён режим автоматической постановки на охрану. Включается и выключается комбинацией кнопок «Машина открыта» и «Перечёркнутый рупор».

Видео

Узнайте, где находится кнопка Override Tomahawk.

Инструкция по эксплуатации сигнализации Томагавк (Tomahawk) 9010, 9020 и 9030

Решение о покупке автосигнализации возникает сразу же после приобретения автомобиля, так как в наше время любое транспортное средство нуждается в охране. Подобрать надежную сигнализацию можно из ассортимента компании Tomahawk. В статье разбирается сигнализация Tomahawk 9010, 9020 и 9030, вместе с ее инструкцией по эксплуатации и установке своими руками.

Охранные системы Tomahawk представлены в широком ассортименте по доступной цене. Все модели оснащены автозапуском, обратной связью. Набор стандартных функций присутствует на каждой сигнализации, но в зависимости от модели функционал может отличаться.

Комплект для установки автосигнализации Tomahawk

Содержание

[ Раскрыть]

[ Скрыть]

Tomahawk 9010

Модель TW-9010 имеет хорошие технические характеристики и функциональные возможности, но при этом у нее достаточно низкая стоимость. Дистанционное управление функциями авто осуществляется с помощью брелока.

Руководство по эксплуатации

В комплекте с охранной системой Tomahawk TW-9010 идут рекомендации пользователя, в котором описаны основные ее функции, а также прилагается инструкция по установке и настройке автосигнализации своими руками.

Основные функции системы

Данная автосигнализация TW-9010 является бюджетным вариантом, но при этом имеет ряд основных функций, которые обеспечивают надежную защиту:

• противоугонные функции антиграббера и антисканера;
• обратную связь через программируемый брелок с ЖК-экраном;
• блокировку двигателя, дверей, багажника;
• автоматическую, тихую, аварийную постановку и снятие с охраны;
• встроенный иммобилайзер;
• программируемое управление центральным замком;
• различные режимы охраны;
• автозапуск.

Перечислены основные функции, но модель TW-9010 оснащена множеством дополнительных, облегчающих водителю управление автомобилем.

Автосигнализация Tomahawk TW-9010

Tomahawk 9020

Сигналка TZ 9020 относится к среднему классу, отличается высоким качеством и надежностью. Модель позволяет использовать различные режимы охраны с разными способами оповещения и реагирования на попытку угона. Кроме того, у нее есть функция блокировки реле двигателя. Если преступник проник в авто и завел его, то система сразу реагирует и посылает сообщение на брелок. Владелец сможет отключить двигатель.

Руководство владельцу

В комплект сигнализации входит руководство, содержащее инструкцию по установке, настройке и эксплуатации. Даже автолюбители без опыта смогут разобраться в схемах и установить, запрограммировать или перепрограммировать сигнализацию своими руками.

Основные функции системы

Модель TZ 9020 имеет все стандартные функции, которые устанавливаются на сигнализации Tomahawk.

Кроме того, в ней реализованы дополнительные возможности:

• запуск двигателя на расстоянии;
• система реагирует на расстоянии до 1,2 км;
• есть датчики удара, вибрации;
• предупреждение об открытых дверях;
• получение оперативной информации о состоянии охраны и показателей датчиков;
• предотвращение ложного срабатывания;
• возможность постановки на охрану разными способами и в различных режимах.

Большой плюс системы TZ 9020 то, что при ее покупке водителю выдается индивидуальный код. Это дает дополнительную защиту, так как кодграббер его не распознает. Автозапуск дает возможность с помощью брелока прогреть двигатель и салон зимой, а летом включить кондиционер.

Охранная система Tomahawk 9020

Tomahawk 9030

Модель TZ 9030 является новейшей разработкой, поэтому сильно отличается от моделей 9010. Она может быть установлена на любое транспортное средство, с любой коробкой передач.

Руководство пользователя

Как и во всех комплектах моделей этого бренда, TZ 9030 имеет инструкции по эксплуатации. В нем содержится основная информация, касающаяся этой модели охранной системы: основные функции, подробную инструкцию по установке, схемы подключения и основные настройки (автор видео E96ru).

Основные функции системы

Имеет следующие функции:

• полный набор функций по взятию и снятию на охрану с обратной связью;
• возможность программирования брелока и функций системы;
• контроль и передача информации владельцу авто о состоянии охранной системы;
• запуск и отключение двигателя на удаленном расстоянии, возможность прогрева двигателя до заданной температуры;
• возможность контроля и поддержания в салоне определенной температуры;
• защита от сканирования и кодграббера;
• радиус действия составляет 1200 метров.

Таким образом, сигнализация TZ 9030 обеспечит надежную охрану транспортного средства, для водителя создает комфортные условия до начала движения, владелец всегда может получить информацию о состоянии авто и охраны.

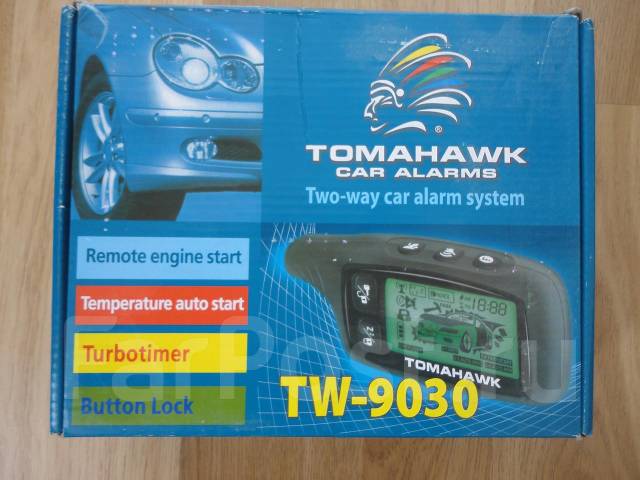

Комплект сигнализации TZ 9030

Пособие по установке

Охранные системы Tomahawk TW 9010, TZ 9020, TZ 9030 имеют стандартную схему подключения.

Схема подключения автосигнализации

Сначала нужно выбрать место для установки основных элементов сигнализации.

При этом руководствоваться следующими правилами:

• выбирать неприметные места;
• вблизи не должно быть источников тепла и влаги;
• ограничить влияние штатной электроники, чтобы избежать помех в дальнейшей работе сигнализации.

Подключение сигнализации начинается с установки основных элементов охранной системы:

1. Перед установкой нужно отключить электропитание.
2. Центральный блок управления устанавливается в салоне, в труднодоступном месте. Обычно его помещают за приборной панелью.
3. Антенну следует установить как можно выше, чтоб она соприкасалась ни с какими металлическими предметами и электропроводкой.
4. Сирену устанавливают в моторном отсеке в недоступном месте, изолировав ее от попадания влаги и источников тепла. Рупор следует направить вниз.
5. Концевики размещают на багажнике и капоте. Они должны быть защищены от влаги.
6. Датчик температуры лучше установить около мотора, чтобы иметь достоверную информацию о температуре двигателя.
7. Все сильноточные провода нужно защитить плавкими предохранителями. Соединительные контакты пропаиваются. Сверху нужно установить специальные термоусадки.
8. Далее необходимо сделать монтаж светодиодной лампы. По ней можно будет определить, что машина находится под охраной.
9. Датчик удара размещают внутри машины, идеальным местом является центр, крепят его к металлу с помощью стяжки или двустороннего скотча.

Присоединение цветных проводов к разъемам центрального управления блока, датчикам и другим элементам системы выполняется согласно схеме в инструкции. На заключительном этапе нужно настроить чувствительность датчика удара. Начинать надо с минимума, увеличивая чувствительность. Затем нужно настроить запуск двигателя дистанционно, функцию ежедневного запуска мотора, запрограммировать брелок. С помощью кнопки Override можно настроить некоторые функции без использования брелока.

После установки и настройки сигнализации Tomahawk своими руками ее нужно проверить на работоспособность. Для этого нужно нажать красную кнопку тревоги и проверить, реагирует ли система. Если прозвучал звуковой сигнал оповещения, значит, установка прошла успешно.

 Загрузка …

Видео «Тестирование автосигнализации Tomahawk TW-9010»

На видео демонстрируется, как проверить сигнализацию Tomahawk TW-9010 на работоспособность в домашних условиях (автор видео paladinMgn).

Tomahawk TZ 9030 24V — Сигнализация с автозапуском

Комплектация

1. Основной модуль.
2. Брелок-пейджер с LCD дисплеем.
3. Брелок стандартного типа, влагозащищенный (дополнительный).
4. Двухуровневый датчик удара.
5. Приемопередающая антенна.
6. Сирена.
7. Кнопка “OVERRIDE”.
8. Реле блокировки двигателя.
9. Концевой выключатель кнопочного типа.
10. Провода для подключения основного модуля, центрального замка, датчика удара, антенны, реле блокировки.
11. Кожаный чехол для брелок-пейджера.
12. Руководство пользователя и инструкция по установке.
13. Памятка пользователя.
14. Гарантийный талон.
15. Упаковочная коробка.
16. Элемент питания AAA.

Описание

Автосигнализация Tomahawk TZ-9030-24V — это охранная система, специально предназначенная для установки на коммерческий автотранспорт с бортовой сетью питания 24V. Обладает функцией дистанционного запуска двигателя, двухсторонней связью с радиусом управления 1300 метров и режимом “турботаймера”.



В комплектацию системы включено два компактных брелка: основной и дополнительный. Основной брелок выполнен в темно-синем матовом корпусе, который имеет эргономичный дизайн, обеспечивающий удобство при ежедневной эксплуатации. Брелок оснащен высококонтрастным ЖК-дисплеем, который окаймляет декоративная глянцевая рамка. Визуальная информация о состоянии автомобиля отображается на дисплее брелка с помощью интуитивно понятных пиктограмм. Дополнительный брелок отличается малыми габаритами и удобным расположением кнопок управления.



Функции системы:

1. Антиграббер

2. Антисканер

3. Обратная связь

4. Охрана дверей, капота, багажника и системы зажигания

5. Блокировка двигателя

6. Дополнительная блокировка двигателя

7. Встроенный иммобилайзер

8. Индивидуальный PIN код

9. Аварийное снятие с охраны

10. Тихая постановка/снятие с охраны

11. Автоматическая постановка в охрану

12. Автоматическая перепостановка в охрану

13. Режим охраны с заведенным двигателем

14. Двушаговое отключение режима охраны

15. Двухуровневый датчик удара

16. Встроенный центральный замок

17. Встроенный в антенный модуль светодиод индикации состояния

18. Программируемый импульс центрального замка

19. Управление центральным замком при заведенном двигателе

20. Встроенное реле блокировки двигателя

21. Встроенное реле парковочных огней

22. 1 дополнительный канал (программируемый)

23. Учет задержки салонного освещения

24. Функция вежливой подсветки

25. Датчик температуры

26. Возможность подключения системы “комфорт”

27. Возможность подключения штатного клаксона

28. Обход неисправной зоны

29. Защита от ложных срабатываний

30. Память состояния

31. Память о срабатывании

32. Индикация статуса системы светодиодным индикатором

33. Режим “Паника”

34. Режим “Valet”

35. Режим “Anti-Hijack”

36. Режим “тихой” охраны

37. Дистанционное выключение/включение сирены

38. Дистанционное позонное отключение датчика удара

39. Программируемые брелоки

40. Информация о запрограммированных брелоках

41. Брелок-пейджер с LCD

42. Визуальное и звуковое подтверждение выполняемых функций

43. Визуальная индикация всех сработавших триггеров и состояния системы

44. Подсветка LCD

45. Встроенные часы

46. Встроенный таймер

47. Встроенный будильник

48. Индикация уровня заряда батареи питания

49. Режим вибрации

50. Режим экономии энергии батареи питания

51. Блокировка кнопок брелок-пейджера

52. Увеличенная дальность действия брелок-пейджера до 1300 м (зависит от внешних условий)

53. Отображение изменений состояния системы на всех запрограммированных брелок-пейджерах

54. Функция безопасного вождения

55. Поиск/тихий поиск автомобиля

56. Дистанционное открывание багажника

57. Функция предупреждения о не закрытой двери во время движения

58. Контроль температуры в салоне а/м

59. Защищенный дистанционный запуск/глушение двигателя

60. Почасовой автоматический запуск двигателя

61. Автоматический прогрев двигателя по заданной температуре

62. Возможность подключения функции запуска на а/м с автоматической или механической коробкой передач

63. Возможность подключения функции запуска на а/м с бензиновым или дизельным двигателем

64. Турботаймер

Iii. подключение системы, Tomahawk tw-9030

08:24

Пульт 2 в 1 для Tomahawk TW9030, TW7010, TW9020, TZ7010, TZ9020, TZ9030, h2, h3

10:40

Авто запуск по таймеру. Сигнализация Tomahawk (Томагавк).

44:34

Как самому установить автосигнализацию с автозапуском Tamohawk 9010 на Nissan Tiida 2005 ДимАСС

05:03

Привязка нового брелка TOMAHAWK TW-9030

03:38

Автозапуск на сигнализации ТОМАГАВК 9030 (Tomahawk)

02:15

Брелок Tomahawk TZ9030

03:27

Новинка Tomahawk 9030 выкидуха для авто

03:59

как включить авто-запуск Tomahawk

7. Контакты в местах разрывов цепей зажигания, стартера и т.д. рекомендуется

пропаять.

III.

Подключение системы.

Силовой разъем 6PIN

1.

Красный провод

— «+» 12В, питание системы, ограничен предохранителем

ЗОА.

2.

Черно-желтый провод (толстый)

— «+» выход на стартер.

3.

Желтый провод

— IGN 1. Подключается к лроводу на замке зажигания, где

появляется +12В в положении ключа зажигания “Зажигание вкл.”, и не
пропадает в положении ключа зажигания “Стартер”.

4.

Синий провод

— IGN3 используется для организации дополнительных

цепей зажигания в режиме дистанционного запуска (выход програм­
мируется).

5.

Зеленый провод-«+»

IGN2. Подключается к проводу на замке зажигания, где

появляется +12В в положении ключа зажигания “Зажигание вкл.”, и пропадает
в положении ключа зажигания “Стартер”, если этот провод присутствует в

а/м, на который устанавливается система.

6.

Черно-желтый (тонкий) — «+»

вход блокировки включения стартера

ключом в режиме дистанционного запуска. Подключить к проводу стартера на

замке зажигания.

Основной разъем 14 PIN.

1.

Серо-черный провод

— вход контроля заведенного двигателя. Присоединить

к датчику давления масла или тахометру (см. таблицу программирования

функций дистанционного запуска).

2.

Зелено-черный провод

— выход «+» контактов реле габаритных огней

(подсоединение через предохранитель 7.5А).

3.

Черный провод

— питание системы (обеспечьте прочный, уверенный

контакт).

4.

Зелено-желтый провод

— выход «+» контактов реле габаритных огней

(подсоединение через предохранитель 7.5А).

5.

Синий провод-

выход «-«управление вежливой подсветкой или управление

стеклоподъемниками (ЗООмА мах).

6.

Черно-красный провод —

ЗООмА в режиме дистанционного запуска для

обхода датчиков штатной охранной системы или блокировки.

7.

Черно-желтый провод

— выход ЗООмА управление на реле блокировки.

8.

Серый провод —

выход

«+»

управление сиреной или штатным клаксоном

(1,5А мах, программируется).

9.

Оранжево-фиолетовый провод —

провод ручного тормоза. Присоединение

к выключателя ручного тормоза при механической коробке передач или к

стоп сигналам при автоматической коробке передач.

10.

Желто-черный провод

— выход дополнительного канала, появляется при

TOMAHAWK TW-9030

31

Tomahawk tw-9030

Страница 32

TOMAHAWK TW-9030

11.

12

.

13.
14.

1

.

2

.

3.

4.

5.

6

.

активации c брелока (ЗООмА мах, программируется).

Сине-красный провод

— вход»+» триггеров дверей.

Сине-черный провод

— входтриггеров дверей.

Оранжево-белый провод

— входтриггера багажника.

Оранжево-серый провод

— вход «-«триггера капота.

Разъем 6 PIN.

(встроенные реле центрального замка)

Синий провод

— центральный контакт реле отпирания центрального замка.

Зеленый провод

— центральный контакт реле запирания центрального замка.

Черно-красный провод

— нормальноразомкнутый контакт реле отпирания

центрального замка.

Черно-красный провод

— нормальноразомкнутый контакт репе запирания

центрального замка.

Сине-черный провод

— нормальнозамкнутый контакт реле отпирания

центрального замка.

Зелено-черный провод

— нормальнозамкнутый контакт репе запирания

центрального замка.

Разъем датчика удара 4 PIN.

1. Питание датчика «+12В».

2. Питание датчика»-«.

3. Входпредупредительной зоны.

4. Вход «-«основной зоны.

Разъем кнопки OVERRIDE

2

PIN.

Разъем

2 PIN — разъем для подключения кнопки OVERRIDE.

Разъем светодиода 2 PIN.

Разъем

2 PIN — разъем для подключения светодиода.

Разъем приемо-передающей антенны 4 PIN.

Разъем

4 PIN — разъем для подключения антенны.

32

Iv. схемы подключения

Страница 33

TOMAHAWK TW-9030

IV. Схемы подключения

Рис. 4

33

Схема 1, Tomahawk tw-9030, Зоома

Os+12b

TOMAHAWK TW-9030

Красный

Черно-желтый (толстый)

-0+Л‘2М

Желтый

Синий

Зеленый

Черно-желтый (тонкий)

«+” IGN 1

-► «+» IGN 3

«+» IGN 2

Синий

Зеленый

Черно-красный

Сине-черный

Зелено-черный

UNLOCK COM

LOCK COM

UNLOCK NO

LOCK NO

UNLOCK NC

LOCK NC

Ha стартер

«+» вход
блокировки стартера

■ Серо-черный вход ■

■

Зелено-черный выход ‘

■

Черный——-

—► Контроль заведенного двигателя

—► На габаритные егни; ‘‘+”

■

Зелено-желтый выход ■

■

Синий-

—► На габаритные огни; «+’

—

—► Салонное осаегдение или лоднятие ствггол; ЗООгиА

■

Черно-красный выход—-

■

Черно-желтый выход ” ЗООлтА глах

■

Серый выход ‘ 1 , 5 А max-

■

Оранжево-фиолетовый —^

датчик ручного тормоза;

^

■

Желто-черный-^

доп. ||

Схема 4

36

Tomahawk tw-9030

Страница 37

TOMAHAWK TW-9030

Подключение вежливой лодсветки.

Если Ваш автомобиль не имеет функции вежливой лодсветки, то лри помощи

Tomahawk TW-9030 возможно подключение этой сервисной функции.

Организация вежливой лодсветки.

Схема №6

37

Tomahawk tw-9030

Страница 38

TOMAHAWK TW-9030

Блокировка двигателя.

Нормально замкнутая блокировка.

Черный провод
с желтой полосой

Желтый провод

Схема №7

Подключение штатного клаксона.

Tomahawk TW-9030 допускает подключение как обычной сирены, так и

штатного клаксона, вариант использования звукового оповещающего устройства
выбирается программно (см. таблицу программируемые функции).
Если Вы рещили использовать штатный клаксон, то система подключения указана
ниже.

Подключение штатного клаксона.

Схема №8

Внимание!

Обязательно используйте сокет с защищающим диодом.

38

Tomahawk tw-9030, V. технические данные

Страница 39

TOMAHAWK TW-9030

V. Технические данные.

Номинальное напряжение

Ток потребления при выкл. зажигании

Рабочая частота

Тип модуляции

Дальность действия*:

от брелока-пейджера к сигнализации
от сигнализации к брелоку-пейджеру

+12В

16мА

434 МГц

FM (частотная)

до 1200 м
до 1200 м

Указана

дальность

при

условии

отсутсвия

помех.

На

нее оказывают

влияние

многие

факторы,

такие

как

здания,

деревья,

линии

электропередач,

взаимное

расположение

автомобиля и брелока-пейджера, погодные условия и многое другое.

Допускаемый ток:

Выход включения стартера»+’

(толстый черно-желтый лровод в силовом разъеме)

ЮМ 1″+»

(желтый провод в силовом разъеме)

ЮМ2″+»

(зеленый провод)

ЮМЗ»+»

(синий провод в силовом разъеме)

Цепь питания красный провод

(ограничен предохранителем)

Цепь контактов реле управления

центральным замком
(ограничен предохранителем)

Контакты выносного репе блокировки

Выход питания сирены’+’

(серый провод)

Выход дополнительного канала

(программируется,

желто-черный провод)

Выход питания габаритных огней»+»

(зелено-черный провод,

зелено-желтый провод)

ЗОА

ЗОА

20А

20А

ЗОА

15А

ЗОА

1.5А

ЗООмА

7.5А

39

Vi. комплектация, Ае-25, Tomahawk tw-9030

Страница 40

TOMAHAWK TW-9030

Выход управления вежливой подсветкой
или стеклоподъемниками

(программируется, синий провод)

Выход управления реле блокировки

(черно-желтый провод)

Выход на отключение штатного иммобилайзера

(черно-красный лровод)

Временные выдержки:

Выход дополнительного канала

(желто-черный)

Длительность управления центральным замком

Выход на сирену/клаксон

(серый провод)

ЗООмА

ЗООмА

ЗООмА

Программируется:

0,8 сек.

10 сек.

30 сек.

Вкп./выкп.

Программируется:

0,8 сек.
3,6 сек.
30 сек.

Программируется

VI. Комплектация

Центральный модуль.
Брелок с LCD дисплеем.
Брелок стандартного типа.

Датчикудара.

Светодиод.

Антенна.
Жгуты для подключения центрального блока, центрального замка, антенны.

Концевой выключатель кнопочного типа.
Инструкция.

Упаковочная коробка.

е

АЕ-25

Устройство соответствует климатическим требованиям по ГОСТ 15150

исполнения УХЛ2 (размещение внутри закрытого салона).

Устройство соответствует по электромагнитной совместимости требованиям

ГОСТ Р 50789-95.

40

Выделить → Я нашёл инструкцию для своей автосигнализации здесь! #manualza

программирование 9010, 9020, 9030, X3, X5

Для настройки брелока-пейджера автомобильной сигнализации необходимо выполнить ряд последовательных действий с кнопками, находящимся как на самом коммуникаторе, так и на главном блоке. Нужно знать, как осуществляется настройка брелка Томагавк к определенной модели противоугонной системы. Как правило, прошивка пульта состоит из следующих этапов:

• автомобиль открывается;
• путём нажатия на кнопку, находящуюся на основном блоке, входят в режим настройки сервисного обслуживания;
• включают зажигание;
• кнопку Валет нажимают и удерживают до появления звукового сигнала;
• после этого на самом пульте кликается клавиша с маркировкой «закрыть» и удерживается до появления сигнала;
• затем ключ зажигания вынимают.

Чтобы эти действия принесли положительный результат потребуется подождать некоторое время, выйти из автомобиля и выполнить проверку. Таким способом осуществляется прошивка не всех моделей брелоков. У каждой противоугонной системы есть своя инструкция, в соответствии с которой осуществляется настройка пультов.

Выполнив правильную адаптацию можно получить доступ к различным функциям сигнализации: автозапуска двигателя по времени, температуре и т. д.

Особенности брелоков Tomahawk

Главным преимуществом брелков системы является их полная функциональность. Пульты предоставляют пользователю полный контроль над устройством и позволяют установить любой режим работы.

Дополнительным бонусом является полная взаимозаменяемость основного и запасного пульта.

Функционал

В зависимости от модели устройства, пульт сигнализации Томагавк предполагает полным списком опций и команд. Отсюда можно запрограммировать или активировать опции:

• режим охраны;
• постановка и снятие с охраны;
• активация/отключение иммобилайзера;
• настройка времени, будильника.

Значение кнопок

На брелках Томагавк присутствует от 4 до 5 кнопок. Каждая клавиша имеет собственное значение и функцию. При этом, точное значение органов управления может варьироваться, что обусловлено различием функционалов модификаций.

Также все клавиши могут использоваться в комбинациях, что полностью меняет их функциональность.

Значение пиктограмм

Аналогично обстоят дела с пиктограммами. Каждая иконка отвечает за обозначение определенного режима, его активации и состояния системы. Точное значение картинок можно найти в руководстве пользователя сигнализации.

Как определить модель

Понять, какая модель перед автолюбителем поможет внешний вид брелка. Все пульты имеют прямоугольную форму с выступающей антенной в пластиковом корпусе. Общие черты присущи всем конструкциям Томагавк.

Среди отличительных особенностей моделей выступают:

• расположение антенны;
• величина дисплея;
• положение и внешний вид кнопок.

Точно понять, какая модель сигнализации перед автолюбителем, можно только зная все отличия и особенности пультов. Усложняет определение совместимость брелков – некоторые агрегаты взаимозаменяемы.

Главным отличием является нанесенная маркировка на тыльной стороне пульта, но индексы быстро стираются и наносятся далеко не на все дистанционки.

Самостоятельное программирование нового пульта Томагавк

Осуществить настройку коммутатра для сигнализаций семейства Tomahawk не представляет особой сложности. Практически все коммуникаторы этой линейки осуществляют работу на радиочастоте в 433 MHz. Для программирования брелоков проворачивают зажигание во включенное положение, однако двигатель не заводят.

Кнопку режима OVERRIDE удерживают в нажатом состоянии, пока охранная система не издаст 4 звуковых сигнала. Затем клавишу настроек отпускают и одновременно нажимают на брелке клавиши с маркировкой «открытия багажника» и «управления звуком». Их нужно удерживать до момента сигнала сирены.

Для первого пульта сигнал должен прозвучать единожды, соответственно 2-го, 3-го, 4-го — 2, 3 и 4 раза. Чтобы брелки записали код, не следует предпринимать никаких действий в течение определённого количества времени в зависимости от модели.

Следует отметить, что некоторые брелки являются взаимозаменяемыми. Например, пульт от Tomahawk 7010 совместим с коммуникаторами TZ-9030, TW-9020, TW-9030, LR-1010LC, TW-4000.

Принцип прописывания брелоков

Независимо от разновидности сигнализации, программирование выполняется через кнопку Оверрайд. Для этого следует зайти в режим программирования и выполнить последовательность действий, описанную в заводской инструкции.

Особенности программирования пульта сигнализации Томагавк разных моделей

Брелки из разных серий сигнализаций записываются в память устройства по-разному. Для моделей 4000, 7020, 9020, 1010, 9030 актуальна процедура.

1. Выключить зажигание.
2. Клацнуть на Оверриде требуемое количество раз.
3. Включить зажигание.
4. Ввести определенную комбинацию на брелке.

При этом, следует учитывать, что независимо от модели, если брелки не будут прописаны во время их программирования, они будут забыты системой и утеряют свою актуальность.

Программирование дополнительных брелоков

На самых распространенных модификациях устройств, прописывание дополнительных пультов происходит так:

• включить зажигание;
• удерживать Оверрайд;
• дождаться ответа системы в виде 4 чирпов;
• ввести необходимую комбинацию на пульте.

Так можно прописать дополнительные пульты управления.

Как перепрограммировать старый пульт

Переустановить в программу старый пейджер можно путем его удаления и последующего прописывания в сигнализацию. Чтобы удалить брелок из сиги, следует выполнить ее сброс, затем выполняя стандартную процедуру вписать пульт.

Зачем нужно перепрограммировать

Перепрограммирование брелка происходит по следующим причинам:

• неправильная реакция на команды пользователя;
• отсутствие реакции на манипуляции водителя;
• слишком длинный отклик;
• зависание устройства.

Как сбросить настройки

На распространенных моделях Томагавк сброс настроек выполняется так:

• включить зажигание;
• клацнуть на Оверрайд определенное количество раз;
• дождаться отклика системы;
• клацнуть на сервисную кнопку еще раз;
• зажать на брелке указанные клавиши.

После выполнения операции настройки вернутся до заводского состояния.

Как выставить время

Cледует выполнить операцию:

• удержать клавишу F до того, как изображение часов начнет мигать;
• кнопками с изображением открытого багажника и перечеркнутого динамика перелистываются минуты;
• для установки часов снова нажать Ф и пролистывать указанными выше клавишами;
• для выхода из меню требуется оставить пейджер в покое на 8 секунд.

Привязка Томагавк 9010

Автосигнализация Tomahawk TW 9010 с автозапуском может поддерживать работу с 4-мя пейджерами. Это относится и к модели TZ 9010. Настройка одного либо всех пультов для данных противоугонных систем можно осуществить в несколько этапов разными способами. Первый вариант в соответствии с инструкцией по эксплуатации следующий.

1. Необходимо повернуть ключ зажигания для постановки его во включённое положение. Двигатель автомобиля при этом не должен работать, то есть быть заглушен.
2. После этого нужно нажать на кнопку сервисного режима OVERRIDE и удерживать, пока не прозвучит 4 сигнала сирены. Это будет свидетельствовать о возможности начала настройки коммуникатора.
3. Затем нужно отпустить кнопку сервисного режима.
4. После этого надо нажать и одновременно удерживать клавиши с маркировкой «открытого багажника» и «включения тихой охраны» пока не прозвучит сигнал, который подтверждал бы постановку в системе нового пульта (одноразовый писк для 1-го брелока-пейджера, два для 2-го и т. д.). Такое видео можно всегда просмотреть на некоторых автомобильных ресурсах.
5. В случае если не проводить никаких действий ни с одним из пультов в течение 6 секунд, то настройка прекратится после этого в автоматическом режиме.

Все коммуникаторы, которые не подвергались активированию будут удалены из системы.

Если первый способ программирования пульта для TZ 9010 не помог решить проблему, то можно воспользоваться другим вариантом.

1. Нужно привести зажигания во включённое положение, однако двигатель транспортного средства при этом не должен работать.
2. Одной рукой нажимаем на кнопку сервисного режима обслуживания Валет, а другой одновременно кликаем на клавиши с маркировками «включение тихой охраны» и «открытие багажника».
3. Затем нужно подождать пока не прозвучит пять сигналов сирены.
4. На данном этапе следует одновременно отжать кнопки «вкл. тихой охраны», «открытия багажника» и клавишу сервисного режима.
5. После этого нажимаем клавиши с иконками «включения бесшумной охраны» и «открытия багажника». Если действия производились правильно, то поворотники автомобиля моргнут несколько раз.
6. Далее выполняются манипуляции аналогично первому способом программирования.

Подключение своими руками

Подключить сигнализацию достаточно просто. Конструкция устройства не имеет сложных модулей и блоков, что позволяет смонтировать агрегат самостоятельно.

Главным правилом является строгое следование заводской инструкции. При несоблюдении правил имеется вероятность ошибки, что обеспечит неправильную функциональность.

Ключевым фактором считается установка сервисной кнопки Валет. Ее следует предельно спрятать в месте, доступном в экстренной ситуации.

Привязка

Изначальная привязка пультов на новом устройстве происходит в стандартной последовательности, описанной выше.

Прописка и настройка пульта без кнопки Валет

Если к кнопке Валет нет доступа, прописать брелок можно следующим образом:

• включить зажигание;
• клацнуть на Оверрайд 7 раз;
• зажать на пейджере требуемую комбинацию;
• дождаться выхода из режима программирования.

Прошивка и перепрограммирование пульта 9020

Сигнализация Томагавк 9020 может поддерживать до четырех пейджеров. Для их записи в память противоугонной системы нужно выполнить следующие действия.

1. Выключить зажигание.
2. Затем следует семь раз нажать на кнопку режима Valet.
3. После этого необходимо включить зажигание. В подтверждение входа в настройку пульта сирена должна издать 7 сигналов.
4. На данном шаге необходимо нажать кнопки с картинкой «открытого багажника» и «режима тихой охраны». Их нужно одновременно удерживать в течение 1 секунды. В случае правильного выполнения всех действий система запишет брелоки в память (для первого пульта — 1 сигнал, для второго -2 и т.д.).

Все пейджеры, не участвующие в привязке будут удалены из системы.

Настраиваем пульт от сигнализации Tomahawk 9030

Для прошивки брелка к Томагавк 9030 необходимо, чтобы ключ зажигания соответствовал положению «Выкл». Для входа в сервисный режим системы настройки сигнализации нужно нажать на кнопку OVERRIDE семь раз. Автовладелец должен знать где она располагается, если он производит программирование пульта самостоятельно.

Затем ключ зажигания нужно повернуть в положение «Вкл.», после чего должно прозвучать семь сигналов сирены. Теперь систему можно перепрограммировать.

На брелке, который подлежит привязке к блоку управления надо нажать одновременно кнопки с маркировкой «открытого багажника» и «зачёркнутого рупора», о чём говорит инструкция к эксплуатации. Клавиши необходимо зажать, а после срабатывания звукового сигнала отпустить. Система подтвердит привязку нового устройства ЧИРПами (для 1-го брелока 1 писк, для 2-го — 2 и т.д.).

Система самостоятельно выйдет из режима сервисного обслуживания в течение 6 секунд после последнего выполненного действия.

Добавление нового пейджера X3

Модель Томагавк X3 может поддерживать работу с 4-мя брелоками. Для их добавления нужно произвести следующие действия.

1. Установить ключ зажигание в положение «Выкл».
2. Нажать кнопку OVERRIDE.
3. Включить зажигание.
4. Нажать на кнопки брелока с маркерами «закрытый замок» и «открытый замок», пока не прозвучит сигнал сирены. Для первого коммуникатора будет соответствовать один сигал, для второго — два и т. д.
5. После этого следует выключить зажигание. Фары должны мигнуть 5 раз, что будет свидетельствовать об успешной записи коммуникаторов в память охранной системы. Этой процедуре нужно подвергнуть все пульты, которые планируется использовать в будущем.

Выход из режима прописи произойдет после 15 секунд бездействия.

Установка синхронизации коммутатора X5

Перед использованием автомобильной сигнализации «Томагавк» X5 необходимо запрограммировать новый брелок. Осуществляется это действие в несколько этапов.

1. Перед настройкой коммуникатора зажигание машины должно быть выключено.
2. Необходимо нажать 7 раз на сервисную кнопку (OVERRIDE).
3. В подтверждение, что выполняется настройка пультов, сигнализация издаст 7 звуковов.
4. После этого надо на новом пейджере нажать и одновременно удерживать клавиши 1 (маркировка закрытый замок) и 2 (картинка открытые двери) должен прозвучать один звуковой сигнал сирены, что будет свидетельствовать об успешной привязке пульта к системе. Таким же способом привязываются и другие устройства, однако, количество звуковых сигналов будет для 2-го пульта — 2 писка, 3-го — 3, 4-го — 4.
5. Чтобы выйти из системы программирование нужно повернуть ключ в положение «Выкл. ». Об этом будут свидетельствовать габариты, которые просигнализируют владельца автомобиля пять раз.
6. Если не совершать никаких действий в течение 10 секунд, то настройка в автоматическом режиме будет прекращена.

Сигнализация 434 MHz frequency

Хотя данная модель сигналки является бюджетной, она имеет двустороннюю связь и в ней присутствуют все нужные функции, а также возможность по приёмке сигнала в радиусе 1 км от транспортного средства. Для привязки и программирования брелка необходимо выполнить следующие действия.

1. Нужно открыть дверь и вставить после этого ключ в замок зажигание, заводить автомобиль не надо.
2. Чтобы войти в сервисный режим сигнализации следует нажать на соответствующую кнопку 7 раз.
3. После выполнения предыдущих действий надо включить зажигания путём прокручивания ключа в замке. В случае срабатывания сирены 7 раз сигнализация войдёт в меню привязки.
4. На данном этапе на пульте нажимаются кнопки 1 (маркировка закрытый замок) и 2 (пиктограмма закрытые двери). Они удерживаются до того пока не прозвучит одиночный звуковой сигнал. Если прошивка брелока-пейджера была выполнена успешно, то он издаст мелодию.
5. Затем надо поставить зажигание в положение Off. После этого фары автомобиля должны моргнуть 5 раз.

Почему не прописывается брелок

Сложности с прописыванием дистанционного пульта могут возникнуть по следующим причинам:

• некорректное введение команды;
• глюк в самой системе;
• механические повреждения системы;
• неправильное подключение проводки;
• несовместимость брелока с сигнализацией.

Какие могут быть ошибки при прописке

При незнании тонкостей процедуры пользователь может сделать несколько ошибок:

• неверная подача команды;
• неправильно выдерживается время ожидания;
• чрезмерно быстрые или медленные команды.

Перепрограммирование неработающих брелоков

Для восстановленных пультов следует выполнить стандартную прописку, описанную в инструкции выше. Если же пульт не работает, его привязка может не дать результатов – система заблокирует устройство.

руководство пользователя, обзоры пользователей, Paulturner-Mitchell.com

Автосигнализация TomahawkTZ-9030 двухсторонняя — это популярный комплект безопасности, содержащий множество функций и несколько режимов защиты. К каждому набору прилагается руководство, в котором подробно описаны все параметры, а также способы их активации и блокировки. Наряду с широким функционалом рассматриваемое устройство имеет приемлемую стоимость.

общая информация

Большинство комплектов безопасности Tomahawk TZ-9030 совместимы с другими типами «сигналов» от этого производителя в части замены брелока, а также имеют аналогичные параметры.Серия TZ — одна из последних разработок компании. Чтобы ориентироваться в ассортименте предлагаемых наборов, необходимо изучить цифровые и буквенные индексы, которые указывают на тип устройства и его возможности.

Бывает, что купленная б / у машина с уже установленной сигнализацией или где-то потеряна инструкция по эксплуатации, но необходимо восстановить опции или заменить брелок. Рассмотрим основные положения документа, а также варианты использования системы безопасности.

Сигнализация Томагавк TZ-9030: инструкция по эксплуатации

Инструкция по эксплуатации данной охранной системы различных модификаций имеет ряд общих положений. Ниже перечислены важные и часто используемые функции серии TZ:

• обеспечивается многомерная защита от сканирования;
• режим обратной связи и функция «антиграббер» положения;
• есть возможность блокировки мотора и аварийного отключения сирены;
• При вводе персонального шифра устройство срабатывает по памяти;
• Комплект укомплектован иммобилайзером, индикатором температуры, подсветкой;
• Есть датчики удара, турботаймер, встроенные часы с будильником и таймер блокировки.

Отдельно отметим опцию «Автозапуск». «Томагавк» позволяет прогреть машину дистанционно, не открывая двери в любую погоду с помощью этой функции. Важным параметром является последовательное отключение режима охраны и возможность включения поиска автомобиля.

Мониторинг системы

Управление охранным блоком осуществляется с помощью брелока с ЖК-экраном. Вся информация поступает на консоль в виде звуковых, видимых или вибрационных сигналов. Соответствующие значки или символы отображаются на дисплее.

Основные обозначения, которые предусмотрены в системе сигнализации Tomahawk TZ-9030, включают такие варианты:

1. Активация режима охраны происходит нажатием кнопки, на которой отображается замок и динамик.
2. Выключите защиту, нажав кнопку с перечеркнутым граммофоном и замком.
3. Контурная интерпретация автомобиля с различными символическими деталями (багажник, дверь или капот) указывает на управление элементом, соответствующим изображению.
4. Центральным замком можно управлять с помощью кнопки при отображении запирающего устройства.
5. Символ удара указывает место и силу механического удара.
6. Ключ «Valet» позволяет активировать систему поиска автомобилей на расстоянии.

Отличительные особенности разных модификаций

Основным отличием наборов безопасности между разными сериями является брелок. Томагавк TZ-9030 — модификация, панель которой взаимозаменяема с большинством устройств этого производителя.Контроллеры отличаются в основном формой, работают в двухстороннем режиме на расстоянии порядка 1000-1300 метров, оснащены аналогичными функциями, в том числе дистанционным запуском силовой установки.

Автосигнализация серии TZ-9030 оснащена релейным замком и имеет несколько иное подключение к замку зажигания, чем аналогичные модели:

• Ток от стартера автоматически переключается через контакт с шестью клеммами при автоматическом запуске;
• основная проводка оборудована реле блокировки;
• для сброса массы, отключение блокировки;
• Если владелец постоянно использует опцию «Автозапуск», «Томагавк» следует эксплуатировать только с включенной в заводскую схему реле блокировки.

Подключение и использование основных функций

Включение любого режима сигнализируется соответствующим сигналом подачи. Эта опция позволяет проверить правильность используемого критерия. Например, когда Tomahawk TZ-9030 поставлен на охрану, он сигнализирует о кратковременном включении сирены и вспышке фар. Если режим активирован правильно, индикатор на дисплее будет мигать. Процедура деактивации сопровождается идентичными сигналами.

Иммобилайзер включается автоматически в течение тридцати секунд после выключения зажигания.О том, что режим работает, говорит постоянно горящий индикатор. Для включения опции нужно один раз нажать кнопку с заблокированным замком.

Сигнализация

Tomahawk TZ-9030 (24 вольта) имеет следующую схему подключения:

• основной блок с автозапуском подключается посредством крепления к клемме главного системного разъема;
• Слот ввода питания снабжен специальной разводкой для проводов.

Запустить мотор кнопкой c изображением ключа.После включения режима брелок отреагирует выделением соответствующих индикаторов, а автомобиль трижды мигнет габаритными огнями. Если запуск не удастся, отобразится буквенный индекс SP.

Характеристики

Автосигнализация Томагавк TZ-9030, инструкция по эксплуатации которой прилагается в каждом комплекте, обладает широким функционалом, совместимостью с другими модификациями, доступной ценой и практичностью. Нюансы того, как правильно активировать и применить ту или иную опцию, представлены в разделе «Программирование».

Вдумчивое и тщательное изучение эксплуатации дает возможность в полной мере использовать все возможности, которые предусмотрены в данном охранном комплексе. Кроме того, пользователи отмечают возможность прогрева мотора на расстоянии, а также информативный жидкокристаллический дисплей на брелке, указывающий не только на основную причину срабатывания сирены, но и на проблемную часть автомобиля, которая находится подвержен опасности, а также информирует об опасности проникновения в салон постороннего лица.

Сигнализация «Томагавк 9030». «Томагавк 9030»: инструкция и отзывы

Для автовладельцев самым актуальным вопросом является безопасность и защита автомобиля. Самый эффективный способ защитить свой автомобиль — установить сигнализацию. Автосигнализация «Томагавк 9030» на сегодняшний день является одной из самых популярных и востребованных на отечественном рынке.

Особенности системы

Сигнализация «Томагавк» отличается следующими отличительными особенностями:

• Комплект сигнализации Томагавк 9030 комплектуется брелком с жидкокристаллическим дисплеем и пятью клавишами.
• Система усиленной защиты от перехвата сигнала.
• Последние модели сигнализации Tomahawk TZ 9030 оснащены системой обратной связи с владельцем.

Функциональный охранный комплекс

Широкую популярность на российском рынке охранная сигнализация Томагавк 9030 заслужила благодаря преимуществам, которые несет с собой ее использование. Комплекс предлагает следующие функции:

• «Антисканер».
• «Интегрируемый».
• Автоматизированная система диагностики.
• Пуск двигателя.
• Позвоните владельцу автомобиля.
• Защита от ложных срабатываний.

В системе охранной сигнализации «Томагавк 9030» в случае резкого скачка напряжения питание остается неизменным за счет энергонезависимой памяти. В сложный двухуровневый интегрированный датчик питания и иммобилайзер. В модели 9030 дальность срабатывания брелка сигнализации увеличена до 1200 метров.

Среди других функций системы «Томагавк 9030» — автозапуск и остановка двигателя, обратная связь с владельцем и дистанционное открытие багажного отделения автомобиля.На установку охранного комплекса не влияют технические характеристики автомобиля, в том числе тип коробки передач, которая последняя особенность. Достоинством автосигнализации «Томагавк 9030» можно считать функцию автозапуска двигателя, наиболее полезную в холодное время года: запуск двигателя может осуществляться согласно выбранному режиму работы.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Энергонезависимая память также является одним из достоинств и особенностей сигнализации «Томагавк». Помимо этих функций, в системе есть дополнительные опции, такие как: поиск автомобиля, автоматическая установка автоматической защиты, защита от воров и ложных срабатываний, двухуровневый датчик удара.

Сигнализация «Томагавк 9030»: инструкция

Изготовителем в инструкции, поставляемой с охранным комплексом, должна содержаться следующая информация:

• Оборудование.
• Полный перечень функций автосигнализации «Томагавк 9030».
• Схема подключения.
• Подробная инструкция по установке

Установка и эксплуатация производятся по инструкции на «Томагавк 9030» с учетом всех особенностей и нюансов.

Настройка автосигнализации

В заявлении к «Томагавк TZ 9030» подробно описан процесс установки сигнализации, после которой производится настройка системы. Функциональность и интерфейс комплекса настраиваются нажатием соответствующих клавиш или их комбинаций на брелке, что также подробно описано в инструкции по эксплуатации.

Регулировка чувствительности датчиков

Многочисленные датчики, включенные в систему, отвечают за правильность и своевременность ее отклика. После установки оборудования в обязательном порядке производится регулировка их чувствительности. Ошибки в работе автосигнализации могут быть вызваны неправильной настройкой, низкой чувствительностью или плохой фиксацией датчиков в автомобиле. В заявлении к «Томагавк 9030» подробно описан процесс регулировки и настройки датчиков:

• В большинстве случаев мастера сервисных центров устанавливали датчики автосигнализации под передней панелью машины.Желательно найти расположение каждого из них.
• В режиме «Связка ключей» запускается программирование охранного комплекса.
• Шкала чувствительности рассчитана на 10 уровней. Стандартная чувствительность выставленных сенсоров 4–5.
• A Изменение степени восприятия датчиков происходит осторожно и постепенно с одновременной проверкой их работоспособности.

Сброс заводских данных

Для возврата к заводским настройкам необходимо выполнить следующие шаги к шагам «Tomahawk TZ 9030»:

• Остановите двигатель автомобиля.
• Девять раз нажать OVERRIDE.
• Запустить двигатель в сопровождении звукового сигнала.
• Еще раз нажмите кнопку OVERRIDE. В этом случае сигнализация должна ответить звуковым сигналом.
• Ключ нажат с изображением ее замков.
• Двигатель автомобиля заглушен. При правильном выполнении всех процедур по парковке сигналы автомобиля мигнут пять раз подряд.

Чтобы сбросить дистанционный пускатель до заводских настроек, вы должны повторить все вышеперечисленные шаги за одним исключением: клавиша OVERRIDE нажимается десять раз, а не девять.После настройки автомобиль уведомит водителя шестью миганиями габаритных огней.

Аварийный сигнал AutoPlay

Функция автозапуска активируется после парковки автомобиля и переключения рычага трансмиссии в нейтральное положение путем включения ручного стояночного тормоза. На автомобильном брелке нажимается соответствующая клавиша, на что система должна ответить звуковым сигналом. После выключения зажигания на тридцать секунд закройте все двери автомобиля. Когда вы нажимаете кнопку отключения звука передатчика сигнала тревоги, на дисплее отображается соответствующий символ, подтверждающий включение сигнала тревоги.

Чтобы запрограммировать основные функции системы, нажмите кнопку OVERRIDE. В охранном комплексе «Томагавк» представлена ​​большая черная кнопка OVERRIDE со встроенным светодиодом. Находится ли кнопка в непосредственной близости от блока предохранителей — в большинстве случаев под рулевой колонкой.

Неисправная автосигнализация «Томагавк 9030»

Причин отсутствия срабатывания сигнализации на нажатие клавиш на брелке может быть несколько причин:

• Низкий заряд батареи ключа FOB.
• Необходимость перенастроить брелок.
• Наличие помех в зоне парковки автомобиля.

Обращение в сервисный центр, мастера, проводившие установку охранного комплекса, необходимо при наличии серьезной проблемы — например, отсутствие реакции насоса на команду от сигнализации. Привод центрального замка диагностируется, если двери автомобиля после нажатия клавиши FOB не запираются. Если у вас возникнут проблемы с брелком, то в первую очередь его аккумулятор.Перепрограммирование FOB происходит в том случае, если замена батареи не устранила неисправность.

В случае проблем, связанных с модулем шлейфовой связи, автовладелец оповещается системой с помощью сигнальной лампы — фары автомобиля мигают десять раз подряд. Беспричинное срабатывание охранного комплекса в большинстве случаев вызвано неисправностью или неправильной чувствительностью датчиков, исправляемых их конфигурацией.

Установить сигнализацию «Томагавк»

Установка автомобильной охранной системы Томагавк 9030 требует соблюдения определенных нюансов:

1. Электронный блок управления размещен внутри салона автомобиля.
2. Сирена установлена ​​в моторном отсеке.
3. Электроэнергия, центральные замки и фонари должны быть защищены предохранителями.
4. Датчики удара размещаются в автомобиле.

Дополнительные датчики могут быть установлены в любом месте, выбранном мастером. Подключение и настройку систем желательно доверить специалистам сервисного центра.

Управление сигнализацией

Вся система «Томагавк» привязана к двум брелокам в комплекте. На дисплее основного элемента управления отображаются символы, показывающие функции комплекса.В инструкции по эксплуатации приводится полное описание каждой опции и символы. Брелок позволяет выполнять следующие действия:

• Изменение температуры в автомобиле.
• Автомобиль слежения.
• Дистанционное открытие и закрытие багажного отделения.
• Запуск двигателя по таймеру.

Состояние системы отображается на дисплее связки ключей. Благодаря широкому функционалу и наличию дополнительных опций системы «Томагавк 9030» прост и понятен в эксплуатации, надежен и эффективен.

Valet Mode

Во время обслуживания автосигнализации «Томагавк» переводится в режим Valet, что накладывает определенные ограничения на функциональность системы: недоступны активация безопасности и удаленный запуск двигателя. Этот режим, по сути, является служебным. Его включение выглядит следующим образом:

1. Автомобиль снят с охраны.
2. На передатчике нажимается и удерживается клавиша 1.
3. После повторного нажатия клавиши мелодического сигнала.

В случае с моделью «Томагавк TZ 9030» производитель предоставляет дополнительный способ активации режима, не требующий FOB:

1. Двигатель запускается при включенном режиме защиты.
2. Кнопка OVERRIDE удерживается в течение трех секунд.

Система переводится в режим Valet после выполнения вышеуказанных действий.

Отключены аналогичным образом. При активном режиме Valet на дисплее ключа FOB отображается соответствующий символ. На антенном блоке находится светодиод, который должен работать постоянно.

Режим Valet отключен во время ремонта, а работы по техническому обслуживанию могут быть вызваны замыканием контакта OVERRIDE.

Стоимость автосигнализации Томагавк

Цена на сигнализацию Томагавк в зависимости от вашей конкретной модели может варьироваться от 1500 до 5 тысяч рублей.За дополнительные брелоки автовладельцу придется заплатить порядка 1200-2300 рублей. Сторонние расходы могут повлечь за собой установку комплекса безопасности в сервисном центре профессионалов.

Сигнализация «Томагавк 9030». «Томагавк 9030»: инструкция и отзывы

Для автовладельца самым актуальным вопросом является безопасность и защита автомобиля. Самый действенный способ защитить машину — установить сигнализацию. Автосигнализация «Томагавк 9030» на сегодняшний день является одной из самых популярных и востребованных на отечественном рынке.

Системные характеристики

Для сигнализации «Томагавк» характерны следующие отличительные особенности:

• В комплект сигнализации Tomahawk 9030 входит брелок с ЖК-дисплеем и пятью клавишами.
• Система усиленной защиты от перехвата сигнала.
• Последние модели сигнализации Tomahawk TZ 9030 оснащены системой обратной связи с автовладельцем.

Функционал охранного комплекса

Томагавк 9030 завоевал широкую популярность на российском рынке благодаря преимуществам, которые дает его использование.Комплекс выполняет следующие функции:

• «Антисканер».
• «Антиграббер».
• Автоматическая системная диагностика.
• Автозапуск двигателя.
• Позвоните владельцу автомобиля.
• Защита от ложных срабатываний.

Состояние системы охранной сигнализации «Томагавк 9030» в случае внезапного отключения остается неизменным за счет энергонезависимой памяти. В комплексе есть двухуровневый датчик мощности и иммобилайзер. В модели 9030 дальность срабатывания передатчика тревожной сигнализации увеличена до 1200 метров.

Среди других функций системы Tomahawk 9030 — автозапуск и блокировка двигателя, обратная связь от автовладельца и дистанционное открытие багажного отделения транспортного средства. На установку охранного комплекса не влияют технические характеристики автомобиля, в том числе тип коробки передач, которой она оснащена. Достоинством автосигнализации «Томагавк 9030» можно считать функцию автозапуска двигателя, которая наиболее полезна в холодное время года: двигатель можно запустить согласно выбранному режиму работы.

Энергонезависимая память также является одним из преимуществ и особенностей системы охранной сигнализации «Томагавк». Помимо вышеперечисленных функций, в системе есть дополнительные опции, такие как: поиск автомобиля, автоматическая постановка автомобиля на охрану, защиту от воров и ложных срабатываний, двухуровневый противоударный датчик.

Сигнализация «Томагавк 9030»: инструкция по эксплуатации

Производитель в инструкции, поставляемой с охранным комплексом, указывает следующую информацию:

• Оборудование.
• Полный список функций автосигнализации «Томагавк 9030».
• Схема подключения
• Подробная инструкция по установке системы.

Установка и эксплуатация производятся по инструкции на Томагавк 9030 с учетом всех особенностей и нюансов.

Настройка автосигнализации

В мануале на Tomahawk TZ 9030 подробно описан процесс установки сигнализации, после чего производится настройка системы. Функциональные возможности и интерфейс комплекса настраиваются последовательным нажатием соответствующих клавиш или их комбинации на брелоке, что также подробно описано в инструкции по эксплуатации.

Регулировка чувствительности датчика

Многочисленные датчики, входящие в систему, отвечают за правильность и своевременность ее реакции. После установки оборудования необходимо обязательно отрегулировать их чувствительность. Ошибки в работе автосигнализации могут быть вызваны неправильной настройкой, низким порогом чувствительности или плохой фиксацией датчиков в автомобиле. В инструкции к Tomahawk 9030 подробно описан процесс настройки и настройки датчиков:

• В большинстве случаев мастера по обслуживанию устанавливают датчики автосигнализации под переднюю панель автомобиля.Желательно найти расположение каждого из них.
• Брелок запускает режим программирования охранного комплекса.
• Шкала чувствительности рассчитана на 10 уровней. Стандартная чувствительность датчиков установлена ​​на уровне 4-5.
• Изменение степени восприятия сенсоров осуществляется осторожно и постепенно, при этом проверяется их работоспособность.

Сброс до заводских настроек

Для возврата к заводским настройкам необходимо выполнить действия, указанные в инструкции для «Томагавк TZ 9030»:

• Заглушить двигатель автомобиля.
• Девять раз подряд нажмите кнопку OVERRIDE.
• Запуск двигателя, при этом раздается звуковой сигнал.
• Нажмите кнопку OVERRIDE еще раз. Автосигнализация должна отреагировать на это действие звуковым сигналом.
• Нажмите на ключ с изображенными на нем замками.
• Двигатель автомобиля заглушен. При правильном проведении всей процедуры парковочные сигналы автомобиля мигнут пять раз подряд.

Чтобы сбросить функцию дистанционного запуска двигателя к заводским настройкам, вам необходимо повторить все вышеперечисленные шаги за одним исключением: клавиша OVERRIDE нажимается десять раз, а не девять.После настройки автомобиль оповестит водителя шестью вспышками габаритных огней.

Функция автоматического запуска сигнализации

Функция автозапуска активируется после того, как автомобиль припаркован и рычаг переключения передач переведен в нейтральное положение, когда автомобиль находится в ручном стояночном тормозе. На брелке автомобиля нажимается соответствующая клавиша, на которую система должна ответить звуковым сигналом. После выключения зажигания все двери машины закрываются в течение тридцати секунд. При нажатии звуковой клавиши на брелоке на дисплее появляется соответствующий символ, подтверждающий активацию оповещения.

Вы можете запрограммировать основные функции системы, нажав кнопку OVERRIDE. В охранном комплексе «Томагавк» OVERRIDE представлен большим черным ключом со встроенным светодиодом. Кнопка находится в непосредственной близости от блока предохранителей — в большинстве случаев под рулевой колонкой.

Неисправности автосигнализации «Томагавк 9030»

.

Отсутствие реакции системы охранной сигнализации на нажатие клавиш может быть вызвано несколькими причинами:

• Низкий заряд зарядного устройства.
• Необходимость перенастроить брелок.
• Наличие радиопомех в зоне парковки.

Обращение в сервисный центр, мастера которого установили охранный комплекс, требуется при более серьезных неисправностях — например, отсутствии реакции бензонасоса на команду пуска со стороны сигнализации. Привод центрального замка диагностируется, если двери автомобиля не блокируются после нажатия клавиш брелока. Если есть проблемы с брелоком, сначала проверяется его аккумулятор. Брелок перепрограммируется, если замена батареи не устранила неисправность в работе.

В случае неисправностей, связанных с поездом модулей связи, автовладелец оповещается системой с помощью светового сигнала — фары автомобиля мигают десять раз подряд. Необоснованное срабатывание охранного комплекса в большинстве случаев вызвано неисправностью или неправильной чувствительностью датчиков, которая корректируется их настройкой.

Установка сигнализации «Томагавк»

Установка автомобильного охранного комплекса Томагавк 9030 требует соблюдения некоторых нюансов:

1. Электронный блок управления находится внутри автомобиля.
2. Сирена установлена ​​в моторном отсеке.
3. Электроэнергия, центральные замки и габаритные огни должны быть защищены предохранителями.
4. Датчики удара расположены в автомобиле.

Дополнительные датчики могут быть установлены в любых местах, выбранных мастером. Желательно доверить подключение и настройку системы специалисту сервисного центра.

Управление автосигнализацией

Все управление системой «Томагавк» связано с двумя связками ключей, которые входят в комплект.Символы, представляющие функции комплекса, отображаются на дисплее главной панели управления. В руководстве по эксплуатации представлено полное описание каждой опции и символов. Брелок позволяет выполнять следующие действия:

• Изменение температуры в машине.
• Отслеживание местонахождения автомобиля.
• Дистанционное закрытие и открытие багажного отделения.
• Запустить двигатель по таймеру.

Состояние системы отображается на дисплее брелока.Благодаря широкому функционалу и наличию дополнительных опций система Tomahawk 9030 проста и удобна в использовании, надежна и эффективна.

Дежурный режим

При проведении технического обслуживания автомобиля сигнализация «Томагавк» переводится в режим Valet, что накладывает определенные ограничения на функционал системы: срабатывание охраны и автозапуск двигателя становятся недоступными. Этот режим, по сути, является сервисным. Его включение выглядит следующим образом:

1. Автомобиль снят с охраны.
2. На брелоке нажата и удерживается клавиша 1.
3. После мелодического сигнала снова нажимается клавиша.

Для модели «Томагавк TZ 9030» производитель предоставляет дополнительный способ активации режима, не требующий брелока:

1. Двигатель запускается при отключении режима защиты.
2. Клавиша OVERRIDE удерживается в течение трех секунд.

Система переходит в режим Valet после выполнения вышеуказанных действий.

Отключите режим таким же образом. Когда активен режим Valet, на дисплее брелока отображается соответствующий символ. На антенном блоке есть светодиод, который должен работать постоянно.

Отключение режима Valet во время ремонта и технического обслуживания может быть вызвано замыканием контактов OVERRIDE.

Стоимость автосигнализации «Томагавк»

.

Цена на сигнализацию «Томагавк» в зависимости от конкретной модели может варьироваться от 1500 до 5000 рублей. За дополнительные прелести автовладельцу придется заплатить порядка 1200–2300 рублей.Сторонние затраты могут повлечь за собой установку специалистами охранного комплекса в сервисном центре.

Сигнализация «Томагавк 9030». Томагавк 9030: инструкции и ссылки

Для автовладельца наиболее актуален вопрос безопасности и защиты транспортного средства. Максимально действенный способ защитить машину — это установить сигнализацию. Автосигнализация «Томагавк 9030» на сегодняшний день является одной из самых популярных и востребованных на отечественном рынке.

Характеристики системы

Для сигнализации «Томагавк» характерны следующие отличительные особенности:

• В комплект сигнализации «Томагавк 9030» входит брелок с жидкокристаллическим дисплеем и пять клавиш.
• Система усиленной защиты от перехвата сигнала.
• Последние модели сигнализации Tomahawk TZ 9030 оснащены системой обратной связи с автовладельцем.

Функционал охранного комплекса

Широкую популярность на российском рынке сигнализаций Томагавк 9030 заслужил благодаря преимуществам, которые он приносит при использовании. Комплекс имеет следующие функции:

• «Антисканер».
• «Антиграббер».
• Автоматическая системная диагностика.
• Автозапуск мотора.
• Вызов владельца автомобиля.
• Защита от ложных срабатываний.

Состояние системы сигнализации «Томагавк 9030» при внезапном отключении остается неизменным за счет энергонезависимой памяти. В комплекс интегрирован двухуровневый датчик мощности и иммобилайзер. В модели 9030 диапазон действия Передатчик сигнализации увеличен до 1200 м.

Среди других функций системы «Томагавк 9030» — автозапуск и блокировка двигателя, обратная связь с автовладельцем и дистанционное открытие багажного отделения автомобиля.На установку охранного комплекса не влияют технические характеристики автомобиля, в том числе тип коробки передач, которой она оснащена. Достоинством автосигнализации «Томагавк 9030» можно считать функцию автозапуска двигателя, которая наиболее полезна в холодное время года: двигатель можно запустить согласно выбранному режиму работы.

Энергонезависимая память также является одним из достоинств и особенностей системы охранной сигнализации «Томагавк». Помимо вышеперечисленных функций, в системе есть дополнительные опции, такие как: поиск автомобиля, автоматическая постановка на охрану, защита от воров и ложных срабатываний, двухуровневый датчик защиты от ударов.

Система охранной сигнализации «Томагавк 9030»: инструкция по эксплуатации

Производитель в инструкции, поставляемой с охранным комплексом, указывается следующая информация:

• Оборудование.
• Полный список функций автосигнализации «Томагавк 9030».
• Схема подключения.
• Подробная инструкция по установке системы.

Установка и эксплуатация производятся по инструкции к «Томагавк 9030» с учетом всех особенностей и нюансов.

Настройка автосигнализации

В инструкции для «Томагавк TZ 9030» подробно описан процесс установки сигнализации, после чего производится настройка системы. Функционал и интерфейс комплекса настраиваются последовательным нажатием соответствующих клавиш или их комбинации на брелоке, что также подробно описано в инструкции по эксплуатации.

Корректирующие датчики чувствительности

Многочисленные датчики, включенные в комплекты систем, отвечают за правильность и своевременность своей реакции.После установки оборудования их чувствительность регулируется в обязательном порядке. Ошибки в работе автосигнализации могут быть вызваны неправильной настройкой, низкими порогами чувствительности или плохим креплением датчиков в автомобиле. В инструкции к «Томагавк 9030» подробно описан процесс коррекции и настройки датчиков:

• В большинстве случаев мастера сервисного центра устанавливают датчики автосигнализации под переднюю панель машины. Желательно найти расположение каждого из них.
• С брелока запускается режим программирования охранного комплекса.
• Шкала чувствительности рассчитана на 10 уровней. Стандартные датчики чувствительности выставлены на уровне 4-5.
• Изменение степени восприятия сенсоров осуществляется аккуратно и постепенно с одновременной проверкой их работоспособности.

Factory Reset

Чтобы вернуться к заводским настройкам, вы должны следовать инструкциям в инструкции «Tomahawk TZ 9030»:

• Выключите двигатель автомобиля.
• Нажмите кнопку OVERRIDE девять раз подряд.
• Запуск двигателя, который сопровождается звуковым сигналом.
• Нажмите кнопку OVERRIDE один раз. На это действие автосигнализация должна отреагировать звуковым сигналом.
• Нажмите на ключ с замками на нем.
• Двигатель заглушен. Если вся процедура проведена правильно, сигналы парковки мигнут пять раз подряд.

Для сброса функции дистанционного запуска двигателя к заводским настройкам необходимо повторить все вышеперечисленные действия за одним исключением: клавиша OVERRIDE нажимается десять раз, а не девять.По окончании регулировки автомобиль оповестит водителя о шести миганиях габаритных огней.

Функция аварийной сигнализации автозапуска

Функция автоматического запуска активируется после парковки автомобиля и переключения рычага переключения передач в нейтральное положение с установкой автомобиля на ручной тормоз. На брелке автомобиля нажимается соответствующая клавиша, на которую система должна ответить звуковым сигналом. После выключения зажигания все двери автомобиля закрываются на тридцать секунд. Когда вы нажимаете кнопку отключения звука на брелке будильника, на дисплее появляется соответствующий символ, подтверждающий активацию сигнала тревоги.

Вы можете запрограммировать основные функции системы, нажав кнопку OVERRIDE. В охранном комплексе «Томагавк» OVERRIDE представлен большим черным ключом со встроенным светодиодом. Кнопка находится в непосредственной близости от блока предохранителей — в большинстве случаев под рулевой колонкой.

Неисправности автомобильной сигнализации «Томагавк 9030»

Причин отсутствия реакции охранной сигнализации на нажатия клавиш брелока может быть несколько:

• Разряженный аккумулятор пульта ДУ.
• Необходимость сброса брелока.
• Наличие радиопомех в зоне парковки автомобиля.

Обращение в сервисный центр, мастерами которого производилась установка охранного комплекса, требуется при наличии более серьезных неисправностей — например, отсутствие реакции бензонасоса на команду пуска с сигнальная сторона. Привод центрального замка диагностируется, если дверь автомобиля не запирается после нажатия клавиш брелока.В случае проблем с брелоком в первую очередь проверяется его аккумулятор. Перепрограммирование брелока производится, если замена АКБ не исправляет неисправность в работе.

При возникновении проблем с шлейфом подключения модуля автовладелец оповещается системой световым сигналом — фары автомобиля мигают десять раз подряд. Неожиданное срабатывание охранного комплекса в большинстве случаев вызвано неисправностью или неверно установленной чувствительностью датчиков, которая корректируется их настройкой.

Установка сигнализации «Томагавк»

Установка автомобильного охранного комплекса Томагавк 9030 требует определенных нюансов:

1. Электронный блок управления расположен внутри салона автомобиля.
2. Сирена установлена ​​в моторном отсеке.
3. Электроэнергия, центральные замки и габаритные огни в обязательном порядке должны быть защищены предохранителями.
4. Датчики удара находятся в автомобиле.

Дополнительные датчики могут быть установлены в любых местах, выбранных мастером.Подключение и настройку системы доверить специалистам сервисного центра.

Управление автосигнализацией

Все управление системой Томагавк — это два брелока, входящие в комплект. На дисплее главной панели управления отображаются символы, отображающие функции комплекса. В руководстве по эксплуатации представлено полное описание каждой опции и символов. Брелок позволяет делать следующее:

• Изменение температуры в автомобиле.
• Отслеживание местонахождения автомобиля.
• Дистанционное закрытие и открытие багажного отделения.
• Запустить двигатель по таймеру.

Состояние системы отображается на дисплее брелока. Благодаря широкому функционалу и наличию дополнительных опций система Tomahawk 9030 проста и удобна в использовании, надежна и эффективна.

Valet Mode

При проведении технического обслуживания автомобиля сигнализация «Томагавк» переводится в режим Valet, что накладывает определенные ограничения на работу системы: активация охраны и автозапуск двигателя становятся недоступными.Этот режим, по сути, является сервисным. Включение его осуществляется следующим образом:

1. Автомобиль снят с охраны.
2. На брелоке нажимается и удерживается клавиша 1.
3. После мелодического сигнала снова нажимается клавиша.

В случае модели Tomahawk TZ 9030 производитель предусматривает дополнительный режим активации режима, не требующий наличия брелока:

1. Двигатель запускается при выключенном режиме защиты.
2. Клавиша OVERRIDE удерживается в течение трех секунд.

Система переводится в режим Valet после выполнения вышеуказанных действий.

Аналогично отключается режим. Когда активен режим Valet, на дисплее брелока отображается соответствующий символ ключа. На антенном блоке есть светодиод, который должен работать постоянно.

Отключение режима Valet во время ремонта и технического обслуживания может быть вызвано замыканием контактов OVERRIDE.

Стоимость автосигнализации «Томагавк»

Цена на сигнализацию Томагавк В зависимости от конкретной модели может варьироваться от 1500 до 5000 рублей.За дополнительные безделушки автовладельцу придется отдать порядка 1200-2300 рублей. Сторонние расходы могут повлечь за собой установку специалистами охранного комплекса в сервисном центре.

p>

Tomahawk Car Alarm TW_9010 English Manual

TOMAHAWK TW-9010

TOMAHAWKCAR ALARMS

TW-9010 Двухсторонняя автосигнализация

РУКОВОДСТВО ПО УСТАНОВКЕ

TOMAHAWK 2

TW-9010 7 КОНТРОЛЬНОЕ ОБСЛУЖИВАНИЕ

TW-9010 7 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 1 2 3 4 5 6 Основные функции системы Брелоки дистанционного управления Функции ЖК-дисплея Режим охраны Постановка на охрану с отключенной сиреной Автоматическая постановка на охрану и повторное включение -Включение иммобилайзера Снятие с охраны Открытие / закрытие дверей при работающем двигателе Двухступенчатое открытие дверей / канал 3 Дистанционный запуск двигателя Дистанционное выключение двигателя Турботаймер Прогрев двигателя до заданной температуры Ежедневно (1, 2, 4, 12 часов ) автоматический запуск Дистанционное сканирование состояния Дистанционное открытие багажника 2-й дополнительный канал Поиск автомобиля Дистанционное отключение датчика удара Режимы тревоги Панический режим Режим защиты от угона Режим камердинера Вызов водителя Функции кнопок блокировки Аварийная постановка / снятие с охраны Подготовка к удаленному запуску fo r автомобили с МКПП Программирование вспомогательных брелоков Светодиодный индикатор режимов работы Замена батарейки брелка-пейджера Режим программирования Программирование функций брелка-пейджера Таблица программирования Описание программируемых функций 2 3 4 6 6 7 7 7 7 8 8 8 9 9 10 10 11 11 11 11 11 12 12 12 13 13 14 15 15 16 16 17 18 19 20 23 23 25 27 28 28 29 37

ИНСТРУКЦИЯ ПО УСТАНОВКЕ Основные принципы установки Выбор места для основных блоков Подключение проводов Выбор механической или автоматической коробки передач Подключение центрального замка Настройка датчика удара Схема подключения Технические характеристики

1

TOMAHAWK TW-9010 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1.Основные характеристики системы 5-кнопочный 2-сторонний программируемый брелок с ЖК-подсветкой LCD Режим вибрации Антисканер Антиграббер Программируемые брелоки (до 4-х элементов) Визуальное и звуковое подтверждение выполненных функций Постановка на охрану с отключенной сиреной Защищенный дистанционный запуск / отключение двигателя -выкл Вариант установки для автомобилей с автоматической или механической коробкой передач Вариант установки для автомобилей с бензиновыми или дизельными двигателями Контроль температуры в кабине Дополнительный датчик температуры Автоматический прогрев двигателя до заданной температуры Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Обход неисправной зоны с визуальным и звуковым подтверждением Двухзонный датчик удара Дистанционное отключение датчика удара Защита от неправильных действий Самодиагностика 3 дополнительных канала Режим защиты от угона Панический режим Режим камердинера Охрана дверей, капота и багажника Брелок-пейджер Индикация заряда аккумулятора Брелок- режим энергосбережения от батареи пейджера Функция вызова водителя Поиск автомобиля Часы, будильник и таймер встроены в брелок-пейджер Светодиодная индикация состояния системы Встроенное реле центрального замка Память состояния Двухэтапное снятие с охраны Двухступенчатое открытие центрального замка Блокировка двигателя Автоматический контроль активной зоны пейджера Турботаймер

2

TOMAHAWK TW-.Брелки дистанционного управления

3

TOMAHAWK TW-. Характеристики ЖКИ

Рис. 3

1.

— индикация охранного режима.

2.

Индикация бесшумного режима охраны

3.

Индикация закрытого центрального замка

4.

— Индикация открытого центрального замка

5.

Индикация открытых дверей

6.

Индикация открытого капота

7.

Индикация открытого багажника

8.

— индикация мигания габаритных огней 4

TOMAHAWK TW-9010

9.

Индикация работы приемопередатчика брелка-пейджера

10.

индикация присутствия в активной зоне

11.

индикация энергосберегающего режима

12.

индикация вызова водителя

13.

индикация прогрева до заданного температурного режима

14.

ежедневная индикация автозапуска

15.

— индикация светового удара

16.

Индикация сильного удара

17,1

— Индикация отключения зоны предупреждения датчика удара

17,2

— Индикация отключения датчика удара

18.

— Индикация режима Anti-Hijack

19.

— Индикация режима вибрации

20.

— Индикация режима Valet 5

TOMAHAWK TW-1. 22. — индикация отключения ручного тормоза — индикация запущенного двигателя

23. 24. 25. 26.

— индикация уровня заряда аккумулятора — индикация включения таймера — индикация включения будильника — часы

27.

— единицы измерения температуры (C или F) 4. Режим охраны

Чтобы поставить автомобиль на охрану, необходимо 1 раз нажать кнопку. Парковочные огни мигнут 1 раз; сирена издаст 1 ЧИРП для подтверждения входа в режиме охраны, двери и окна закроются (если подключены). На ЖК-дисплее будут отображаться значки и. Если сирена издает 3 ЧИРПа, это означает, что система обнаружила и отключила неисправную зону (открытая дверь, капот, багажник или ручной тормоз отключен). Система автоматически принимает эту зону для защиты, как только зона будет отремонтирована (дверь, капот, багажник закрыты и ручной тормоз включен).5. Режим постановки на охрану с отключенной сиреной Чтобы поставить машину на охрану без звуков сирены (все сообщения и подтверждения будут отправляться системой только на брелок-пейджер), нажмите кнопку 1 раз. Парковочные огни мигнут 1 раз, подтверждая вход в режим охраны

, двери закроются. На ЖК-дисплее будут отображаться значки и. Вы также можете включать и выключать этот режим, находясь в режиме безопасности. 6

TOMAHAWK TW-

. Автоматическая постановка на охрану и повторная постановка на охрану Если функция автоматической постановки на охрану включена, то: при выключенном зажигании после закрытия всех дверей система выдаст 1 длинный ЧИРП и через 10 секунд включит режим безопасности (см. Таблицу программирования).Функция автоматической повторной постановки на охрану всегда включена в том случае, если после снятия с охраны ни одна из дверей не открывается в течение 30 секунд. 7. Режим иммобилайзера. Режим иммобилайзера включается автоматически через 30 секунд после выключения зажигания (см. Таблицу программирования). Светодиодный индикатор в этом режиме светится постоянно. В этом режиме запуск двигателя ключом зажигания невозможен. Для выхода из режима иммобилайзера нажмите кнопку 1 раз или выключите зажигание и нажмите кнопку OVERRIDE 1 раз. 8. Снятие с охраны Чтобы снять машину с охраны, нажмите кнопку 1 раз.Парковочные огни мигнут 2 раза; сирена издаст 2 ЧИРПа (если система не находится в режиме охраны с отключенной сиреной) для подтверждения снятия с охраны, двери откроются и включится освещение (если подключено). На ЖК-дисплее появится значок.

9. Открытие / закрытие дверей при работающем двигателе Если двигатель автомобиля запускался ключом зажигания, то вы можете открывать и закрывать двери кнопкой. На ЖК-дисплее будут отображаться значки и соответственно. 7

TOMAHAWK TW-

0. Двухэтапное открывание двери или канал 3 Эти функции недоступны одновременно! Используйте таблицу программирования для выбора одного из них.1. Выбрана функция двухступенчатого открывания двери. Нажмите кнопку, чтобы снять с охраны и открыть дверь водителя. Второе нажатие и удержание этой кнопки откроет другие двери. 2. Выбрана функция дополнительного канала. Нажмите и удерживайте кнопку, чтобы включить вспомогательный (дополнительный) канал.

ВНИМАНИЕ! Эти функции требуют дополнительного подключения при установке.

11. Турбо-таймер Tomahawk TW-9010 обеспечивает функцию турбонаддува для автомобилей с турбодвигателями. Если эта функция активирована, двигатель продолжает работать после выключения зажигания в течение 1, 3 или 6 минут (см. Таблицу программирования).12. Дистанционный запуск двигателя Нажмите кнопку. Парковочные огни мигнут 3 раза; сирена издаст 3 ЧИРПа. На ЖК-дисплее отобразятся следующие значки: 1. 2. Попытка запуска двигателя. если двигатель не запускается по какой-либо причине.

3.

двигатель запущен (сопровождается мелодией брелка-пейджера)

Двигатель будет работать в течение заранее запрограммированного времени (см. Таблицу программирования), после чего автоматически остановится. Время работы можно продлить с помощью кнопок и на 5 минут после каждого нажатия, максимум до 20 минут.ЖК-дисплей будет отображать время до остановки двигателя. 8

TOMAHAWK TW-9010 ВНИМАНИЕ!

Дистанционный запуск двигателя невозможен, если: 1. Рычаг переключения передач не находится в нейтральном положении. 2. Зажигание включено. 3. Капот открыт. 4. Ручной тормоз не задействован. В любом из этих случаев сирена издаст 4 «ЧИРПа» при попытке удаленного запуска. 13. Дистанционная остановка двигателя В случае, если двигатель запускался дистанционно, вы можете остановить его, нажав кнопку. Парковочные огни мигнут 4 раза; сирена издаст 4 ЧИРПа.ЖК-дисплей скроет значок, и будет играть мелодия. 14. Прогрев двигателя до заданной температуры В «Томагавке» предусмотрен дополнительный датчик температуры для установки под капотом (см. Схему №10). Если этот датчик установлен, запуск и прогрев двигателя осуществляется по данным этого датчика, в противном случае — по данным датчика температуры в салоне. Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Парковочные огни вспыхнут 1 раз, а сирена издаст 1 ЧИРП, подтверждая включение функции. На ЖК-дисплее отобразится значок и заданная температура для включения прогрева (программируется, см. Таблицу программирования) в сопровождении мелодии.Когда температура достигает заданного значения для автоматического включения прогрева, двигатель запускается на предварительно запрограммированное время (см. Таблицу программирования). 9 и

Чтобы отключить эту функцию, нажмите кнопки

и

. Парковочные огни мигнут 2 раза, и сирена

TOMAHAWK TW-9010 издаст 2 ЧИРПа, подтверждая отключение функции. ЖК-дисплей скроет значок, будет играть мелодия и

Примечание: Автоматический прогрев двигателя до заданной температуры должен производиться максимум шесть раз за два часа.Температуру автоматического прогрева двигателя можно установить на -5C, -10C, -20C, -30C (см. Таблицу программирования). 15. Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Сирена издаст

1 ЧИРП для подтверждения включения функции. На ЖК-дисплее отобразится значок, и заиграет мелодия. После включения этой функции, начиная со следующего дня, система автоматически запустит двигатель в момент включения. Чтобы отключить функцию ежедневного запуска, нажмите кнопки и.Парковочные огни мигнут 2

раза, а сирена издаст 2 ЧИРПа, подтверждая отключение функции. ЖК-дисплей скроет значок, и будет играть мелодия. Для включения 1, 2, 4 и 12 часов запуска необходимо включить функцию ежедневного запуска

Qdgmd — двухсторонняя автомобильная сигнализация TOMAHAWK TZ9010 Русская …

двухсторонняя автомобильная сигнализация TOMAHAWK TZ9010 Русская версия 2 способ Автосигнализация dl2v01px. d16qm1nx dzl14o1k 7125739199396.

Доступно здесь: http: //dwt46xl24.goodprice.online / h / 1o1zrd5r1p / 15-4102-4155-5720
Действительно хорошая цена: http://dwt46xl24.goodprice.online/h/1o1zrd5r1p/15-4102-4155-5720

Заводская цена 2 шт. / лот двусторонняя автосигнализация tomahawk z5 lcd remote controller двухсторонняя автомобильная сигнализация tomahawk z 5 брелок Высококлассная двухсторонняя автомобильная сигнализация tomahawk tw9010 английская / русская версия стартер двигателя двухсторонняя автомобильная безопасность 2шт двухсторонняя автомобильная сигнализация tomahawk tw9010 брелок чехол / крышка / корпус для томагавка tw9010 lcd remote controller Заводские оптовые продажи двухсторонняя автомобильная сигнализация tomahawk tw-9010 русская / английская версия ручная ЖК-дистанционный запуск двигателя Оптовая торговля с завода двухсторонняя автомобильная сигнализация русская версия tomahawk tw9010 двухсторонняя автомобильная сигнализация ЖК-дистанционный запуск двигателя Оптовая tomahawk tw9010 двухсторонняя автомобильная сигнализация система жк-пульт + чехол двухсторонняя автосигнализация tomahawk tw9010 жк-пульт + чехол 2015 оригинальная двухсторонняя автомобильная сигнализация tomahawk tw9010 брелок с пультом дистанционного управления чехол / крышка 2015 новая горячая распродажа двухсторонняя автомобильная сигнализация tomahawk z5 жк-пульт дистанционного управления два ва y автомобильная сигнализация tomahawk z5 брелок Оптовая двухсторонняя автомобильная сигнализация двухсторонняя автомобильная сигнализация tomahawk z5 русская версия с жк-пультом дистанционного запуска двигателя оптовые продажи горячая продажа русская версия двусторонняя автомобильная сигнализация tomahawk tw9030 жк-дисплей пульта дистанционного управления ЖК-дисплей для tomahawk tz9030 жк-пульт дистанционного стартера двусторонняя автомобильная сигнализация tomahawk tz-9030 / tz 9030 2015 русская версия двусторонняя автомобильная сигнализация tomahawk tz9030 силиконовый чехол для tomahawk tz9010 / tz9030 жк-пульт дистанционного управления Tomahawk tw9010 силиконовый чехол брелок жк-дисплей двусторонняя автомобильная сигнализация новый пульт дистанционного управления томагавк tw9010 чехол Заводская двухсторонняя автомобильная сигнализация высокого класса tomahawk tz9010 русская версия жк-дистанционная двухсторонняя автомобильная сигнализация tomahawk tw9030 lcd remote case двусторонняя автомобильная сигнализация tomahawk tw9030 брелок чехол 5 шт. / Лот Заводская цена двухсторонняя автосигнализация tomahawk x5 lcd пульт дистанционного управления двухсторонняя автосигнализация tomahawk x5 брелок двухсторонняя автосигнализация tomahawk tz9010 русская версия 2-сторонняя авто ala rm 2 шт. / лот 2-полосная автосигнализация tomahawk z5 жк-пульт дистанционного управления двухсторонняя автомобильная сигнализация tomahawk z5 брелок 2015 русская версия tomahawk tw9010 двусторонняя автомобильная сигнализация tomahawk tw 9010 брелок двусторонняя автомобильная сигнализация tomahawk x5 чехол для брелка двухсторонняя автомобильная сигнализация томагавк x5 кожаный чехол с жк-дистанционным управлением 50 шт. / лот Высококлассная двухсторонняя автомобильная сигнализация tomahawk tw9010 русская версия с дистанционным стартером двигателя электроника для автомобильной сигнализации Оптовая двухсторонняя автомобильная сигнализация двухсторонняя автомобильная сигнализация tomahawk tw9010 русская версия с ЖК-дистанционным запуском двигателя оптовые продажи брелок чехол для двухсторонней автосигнализации tomahawk tw9030 дистанционный стартер для автомобиля tomahawk tw9030 чехол брелок Двусторонний жк-передатчик x5 для автосигнализации tomahawk x5, пульт tomahawk x 5 с запуском двигателя Двусторонняя автосигнализация tomahawk tw9010 / русская версия tomahawk tw 9010 2015 Оригинальная двухсторонняя автомобильная сигнализация tomahawk tz9010 пульт дистанционного управления брелок чехол / крышка чехол брелок для россии двусторонняя автомобильная сигнализация tomahawk tw9010 чехол для брелка для пульта дистанционного управления двусторонней автосигнализации Пульт дистанционного управления + кожаный чехол tomahawk tw9010 жк-пульт дистанционного управления двусторонняя автосигнализация tomahawk tw 9010 Высококлассная двусторонняя автосигнализация tomahawk tw9010 русская версия Suncool new 2014 lcd remote для tomahawk tw9010 tomahawk 9010 двусторонняя автомобильная сигнализация tomahawk tw 9010 брелок Высококлассная двухсторонняя автомобильная сигнализация tomahawk x5 русская версия стартер двигателя двухсторонняя автомобильная охранная сигнализация ЖК-пульт для tomahawk tw9010 двусторонняя автомобильная сигнализация tomahawk remote tw9010 2013 рекламная двухсторонняя автосигнализация tomahawk tw9010 с Пускатель двигателя и пульт дистанционного управления, руководство на английском и русском языке Брелок для ключей для tomahawk tw9030 lcd двухсторонняя автомобильная сигнализация tomahawk tw9030 case keychain..

Agphh — Двухсторонняя автомобильная сигнализация TOMAHAWK TW-9030 Русская …

Двухсторонняя автомобильная сигнализация TOMAHAWK TW-9030 Русская версия с ЖКИ дистанционным стартером двигателя + БАЙПАСНАЯ МОДЕЛЬ BP-02 v8c650u. icwmf6 d584ar0 cxd201w.

Щелкните http://tinyurl.com/8175514f6pi5ycho0o/790-4255-4320-4870, чтобы увидеть подробности

Двусторонняя автомобильная сигнализация tomahawk tz9010 русская версия 2-сторонняя автосигнализация 2 шт. / Лот 2-сторонняя автосигнализация tomahawk z5 с жк-пультом дистанционного управления контроллер двусторонняя автомобильная сигнализация tomahawk z5 брелок 2-сторонняя автомобильная сигнализация tomahawk x5 жк-пульт дистанционного управления двусторонняя автомобильная сигнализация tomahawk x5 брелок русская версия двусторонняя автомобильная сигнализация tomahawk tw9010 жк-дисплей пульта дистанционного управления + чехол для брелка пульт дистанционного управления + кожаный чехол tomahawk tw9010 lcd пульт дистанционного управления двухсторонняя автомобильная сигнализация tomahawk tw 9010 2014 заводская цена автомобильная двухсторонняя автомобильная сигнализация tomahawk tw9010 2015 двухсторонняя автомобильная сигнализация tomahawk x5 жк-дистанционная электроника для автомобиля русская версия tomahawk x5 заводская цена двухсторонняя автомобильная сигнализация tomahawk x5 lcd remote controller two автомобильная сигнализация tomahawk x5 брелок двусторонняя автомобильная сигнализация tomahawk tw9030 русская версия авто двусторонняя автомобильная сигнализация стартер двигателя жк-пульт !!! Оптовая двухсторонняя автомобильная сигнализация tomahawk z5 оптовая торговля фабрикой двухсторонняя автомобильная сигнализация жк-дисплей с дистанционным пуском двигателя 2015 двухсторонняя автомобильная сигнализация tomahawk tz9010 русская версия двухсторонняя автосигнализация 2014 двухсторонняя автомобильная сигнализация tomahawk z5 ЖК-пульт дистанционного управления двусторонняя автомобильная сигнализация tomahawk z 5 брелок Двусторонняя автосигнализация tomahawk x5 / русская версия жк-пульт дистанционного управления / стартер двигателя / дальняя связь / двусторонняя автомобильная сигнализация tomahawk tw9030 оригинальная сигнальная антенна / беспроводная антенна для оптовой продажи двухсторонняя автосигнализация двухсторонняя автомобильная сигнализация tomahawk z5 русская версия с ЖК-дисплеем для дистанционного запуска двигателя оптовые продажи Двусторонняя автомобильная сигнализация tomahawk z5 / русская версия / автоматическая двусторонняя сигнализация / стартер двигателя / жк-пульт Дистанционное управление двухсторонняя автомобильная сигнализация tomahawk tw9030 двухсторонняя автосигнализация заводская оптовая продажа ЖК-дистанционный запуск двигателя Завод оптовых продаж автомобильная сигнализация tomahawk tw-9010 русская / английская версия руководство жк-дистанционный запуск двигателя оптовая двухсторонняя автосигнализация двухсторонняя автомобильная сигнализация tomahawk tw9010 russian v ersion с ЖК-дисплеем с дистанционным запуском двигателя оптовые продажи Высококлассная двухсторонняя автомобильная сигнализация tomahawk tw9010 русская версия двухсторонняя автомобильная сигнализация tomahawk x5 оптовая двухсторонняя автомобильная сигнализация двусторонняя автомобильная сигнализация tomahawk z5 русская версия русская версия стартер двигателя автомобильная безопасность двухсторонняя автосигнализация tomahawk z5 жк-пульт дистанционного управления двухсторонняя автомобильная сигнализация tomahawk z5 брелок двухсторонняя автомобильная сигнализация tomahawk z5 русская версия жк-дистанционный пускатель двигателя междугородная 1300 м двухсторонняя автосигнализация tomahawk tw9010 жк-пульт дистанционного автомобильная сигнализация tomahawk tw9010 брелок чехол 50 шт.

No related posts.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт
