По мере усложнения штатной электропроводки автомобилей классическое «аналоговое» подключение сигнализаций становится все менее актуальным. При подключении «по аналогу» необходимо каждую контрольную или управляющую цепь подсоединять к конкретной физической цепи автомобиля, причем логика работы входа или выхода жестко определена прошивкой системы.
Рассмотрим пример – подключение датчиков открытия дверей. На старых автомобилях концевики дверей сводились в одну точку, замыкая лампу подсветки салона на «массу» или подавая на нее «плюс» — соответственно, достаточно было подсоединить к ним «минусовой» или «плюсовой» вход концевиков дверей от сигнализации.
На более сложных автомобилях концевики уже идут с отдельными проводами до контроллера бортовых цепей или бортового компьютера, приходится собирать диодную развязку, врезая часть диодов в штатную проводку, чтобы штатная электроника не «сошла с ума».
Теперь добавим к системе автозапуск – после остановки двигателя нам уже придется заставлять автомобиль правильно «засыпать», иначе у нас, например, останется включенной магнитола. Значит, нам потребуется в большинстве случаев имитировать открытие и закрытие водительской двери – именно к этому событию в штатной проводке привязывается «засыпание». Для этого мы используем программируемый дополнительный канал, не забывая, что подключать его придется в правильное место относительно развязывающих диодов, иначе сигнализация после глушения двигателя начнет включать тревогу.
Но в то же время сейчас уже и на бюджетных моделях есть CAN-шина, которая позволяет считывать с нее диагностические данные и управлять исполнительными механизмами – например, теми же замками дверей.
Установив в сигнализацию модуль КАН-шины, мы сможем получать нужные данные о состоянии автомобиля и по возможности управлять им, подсоединив всего два или четыре провода (зависит от архитектуры проводки – либо мы подключаемся только к одной шине, либо раздельно к шинам двигателя и кузова).
При этом CAN-модуль имеет собственную прошивку, что позволяет легко адаптировать автосигнализацию к разным машинам, не затрагивая прошивку самого центрального блока, который остается универсальным для всех моделей машин. Такая сигнализация станет гораздо более гибкой в настройке, сможет лучше адаптироваться к особенностям конкретной модели авто.
На сайте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если есть вопросы по автосигнализациям задавайте их в конце статьи в комментариях или Вконтакте. Указывайте при обращение марку машины и модель сигнализации.
Кан-модуль для сигнализации фактически является интерфейсным блоком, который позволяет прошивке охранной системы управлять цепями автомобиля типизированным образом.
Например, при постановке автомобиля на охрану центральный блок подает на CAN-модуль соответствующую команду, а дальнейшие действия уже будут определяться прошивкой модуля. Однократно выполнив программирование КАН-модуля в процессе установки, о нем в дальнейшем можно просто забыть – сервисные функции сигнализации можно будет настраивать так же, как если бы его и не было.
При этом само по себе программирование не низкоуровневое, то есть установщику не обязательно знать, какие конкретно команды нужно подавать на шину для определенного действия: достаточно просто выбрать номер прошивки, соответствующий модели и комплектации автомобиля. Узнать номер можно на сайте производителя охранной системы. Например, прошивка КАН-модуля «Старлайн» для Honda CR-V 2017 года с кнопкой «Старт-Стоп» имеет номер 2444.
Чтобы получить ответ на этот вопрос, проще всего ознакомиться с функциями, которые выбранная сигнализация может обеспечить через CAN-шину.
При этом нужно учитывать, что ведущие производители охранных комплексов постоянно обновляют прошивки модулей и их список постоянно расширяется. То есть, если CAN-шина физически присутствует в автомобиле, помимо упрощения установки мы получим еще и больший набор функций по сравнению с аналоговым подключением.
КАН-модуль «Старлайн» дает ряд функций, которые при аналоговом подключении недоступны:
Уже хотя бы ради бесключевого обхода иммобилайзера установка КАН-модуля становится привлекательным решением, даже если всю систему нетрудно подключить «по аналогу». Для автозапуска CAN-подключение интересно еще и возможностью точного контроля факта работы двигателя. При аналоговом подключении для этого приходится использовать либо специальный вход тахометрического сигнала, либо идти более грубыми путями (по росту напряжения в сети при включении генератора, по изменению напряжения на его выходе контрольной лампы).
Даже на ряде бензиновых автомобилей корректно считываемый сигнализацией тахометрический сигнал получить трудно. Например, на холостом ходу у Citroen C4 «Старлайн» не распознает сигнал с форсунок, если не собрать самодельный сумматор, и будет глушить мотор после того, как он сбросит обороты. На дизелях же возможностей тахометрического входа еще меньше. В то же время подключение CAN-модуля даст сигнализации возможность однозначно определить, работает двигатель или нет, вовремя отключая стартер и не отключая зажигание при ошибках считывания оборотов по физическому сигналу.

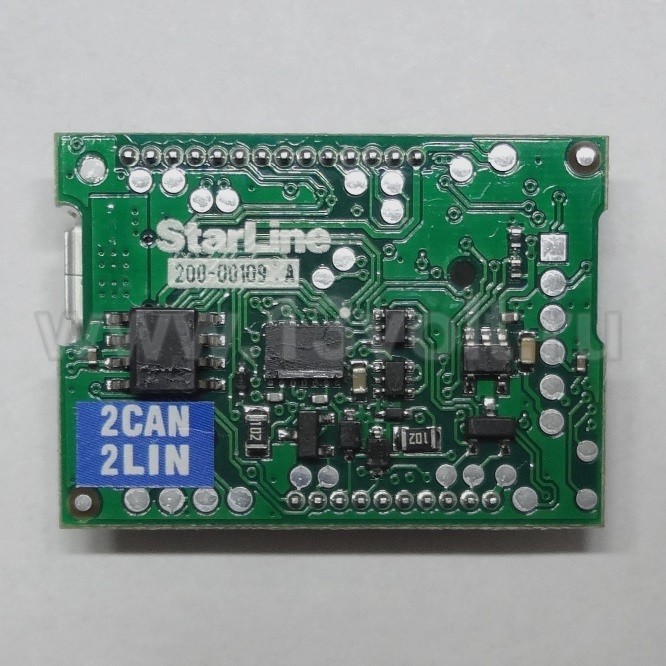

Рассмотрим процесс программирования модуля CAN-шины на примере популярной StarLine A93. Сам модуль устанавливается непосредственно на плату центрального блока, где предусмотрены специальные гнезда. На плате модуля есть USB-разъем, который в дальнейшем позволит обновлять прошивку.
Чтобы войти в режим программирования модуля, временно отключите от сигнализации разъемы питания и CAN-шины. Зажав кнопку Valet, возвращаем на место разъем питания и продолжаем удерживать кнопку, пока не отзвучат пять сигналов сирены.
Система подаст еще 4 сигнала, когда кнопка будет отпущена. Теперь перейдите в соответствующее меню настроек CAN-модуля однократным нажатием кнопки Valet. Затем вводим четырехзначный номер прошивки, быстро нажимая кнопку число раз, соответствующее очередной цифре номера. Например, для кода 1312 нужно нажать кнопку 1 раз, дождаться одиночного сигнала сирены, нажать ее три раза, после трехкратного сигнала нажать дважды, прослушать двойной «кряк» сирены, нажать кнопку еще два раза.
После двойного сигнала с небольшой паузой система подаст еще два оповещения, если номер введен правильно, или четыре, если такой номер прошивки не найден.
Далее настраиваются функции модуля, для чего предусмотрено несколько уровней меню:
Можно полностью сбросить CAN-модуль на заводские настройки пятикратным нажатием Valet – если Вы запутались в настройке, и проще начать ее «с нуля»
Меню статусных функций позволяет задать, какие именно информационные сигналы будут считываться с CAN-шины. Например, если Вы подсоединили аналоговый контроль концевиков дверей, считывание информации концевиков с CAN-шины отключите, иначе аналоговый вход не будет работать. Аналогично в меню управляющих функций можно определить, будет ли CAN-модуль управлять «аварийкой», закрытием и открытием центрального замка (причем закрытие и открытие настраиваются отдельно), замком багажника, автозапуском и так далее.
В меню дополнительных функций настраивается функция Slave.
Как определить, какие функции нужно реализовать по аналогу, а какие доступны через CAN-шину? Достаточно выбрать на портале can.starline.ru модель автомобиля и тип модуля (2CAN, CAN+LIN и так далее), чтобы узнать номер прошивки, скачать последнюю версию и увидеть перечень функций, доступных в этой прошивке через CAN.
На Chevrolet Cruze до 2015 года с замком зажигания актуальная на момент написания статьи прошивка 1765 потребует включение управление аварийной сигнализацией «по аналогу», а вот управление штатным центральным замком уже можно смело настраивать по CAN-шине, не подключая дополнительные провода. Блокировку запуска придется подключать внешнюю, потому что заглушить мотор через диагностическую шину в этой прошивке тоже нельзя.
