Красный провод – плюс питания +12В, подключите к положительной клемме
аккумулятора.
Желтый провод – выход на поддержку зажигания #1, подключите к клемме
IGN1 (15/1) замка зажигания.
Зеленый провод – выход управления включением аксессуаров, подключите
к клемме АСС замка зажигания.
Синий провод – дополнительный выход управления, подключите к
соответствующей клемме замка зажигания в зависимости от выбранного
алгоритма работы выхода или к педали тормоза для автомобилей с кнопкой
запуска (программируемая функции 8, табл.
№2).
Черно-желтый толстый провод – выход на включение стартера. Подключите
после замка зажигания со стороны стартера. Для автомобилей с кнопкой запуска
подключите к цепям кнопки запуска. При необходимости изменения полярности
импульса управления используйте дополнительное реле.
Черно-желтый тонкий провод – вход управления блокировкой стартера в
режиме охраны и защиты стартера от случайного включения при работающем
двигателе. Для осуществления дистанционного запуска подключение не
обязательно. Разорвите штатную цепь между клеммой ST (50/1) замка
зажигания и цепью управления стартером (точкой подключения черно-желтого
толстого провода). Черно-желтый тонкий провод подключите к клемме
ST (50/1) замка зажигания. После реализации данного подключения питание
штатной цепи стартера будет осуществляться через встроенное реле
сигнализации.
Черный провод – минус питания, соедините с корпусом автомобиля,
обеспечив хороший контакт.
Короткая петля черного провода – выбор типа коробки переключения
передач. При автоматической КПП петля должна быть сохранена. При ручной

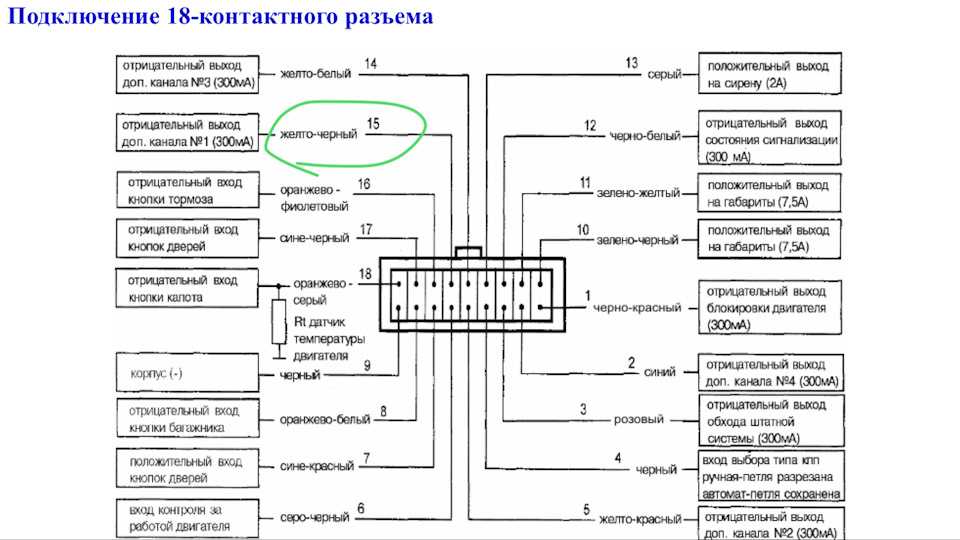

Зелено-черный провод – подключите к лампам указателей поворота.
Максимальный ток нагрузки 7,5А.
Зелено-желтый провод – подключите к лампам указателей поворота.
Максимальный ток нагрузки 7,5А.
Серый провод – положительный выход управления сиреной. Максимальный
ток нагрузки 2А.
Сине-черный провод – подключите к кнопочным выключателям дверей,
замыкающимся на корпус при открывании дверей.
Сине-красный провод – подключите к кнопочным выключателям дверей,
замыкающимся на +12В при открывании дверей.
Оранжево-серый провод – подключите к кнопочному выключателю капота,
замыкающемуся на корпус при открывании капота.
Оранжево-белый провод – подключите к кнопочному выключателю
багажника, замыкающемуся на корпус при открывании багажника.
Желто-черный провод — отрицательный выход дополнительного канала №1.
Желто-красный провод – отрицательный выход дополнительного канала №2.
Максимальный ток нагрузки 300 мА. Длительность импульса выходного сигнала
программируется от 1 до 60 секунд или до выключения канала брелком («режим
защелка»). Канал может быть запрограммирован для реализации 2-шагового
отпирания замков дверей или для управления дополнительным оборудованием
автомобиля. Для подключения требуется дополнительное реле.
Желто-белый провод – отрицательный выход дополнительного канала №3.
Максимальный ток нагрузки 300мА. Длительность импульса выходного сигнала
программируется от 1 до 60 секунд или до выключения канала брелком («режим
защелка»). Канал может быть задействован для управления дополнительным
оборудованием автомобиля. Для подключения требуется дополнительное реле.
Синий провод – отрицательный выход дополнительного канала №4.
Максимальный ток нагрузки 300мА. Канал может быть запрограммирован для
включения салонного освещения или управления стеклоподъемниками. Для
подключения требуется дополнительное реле.
Черно-белый провод – отрицательный выход состояния сигнализации.
Максимальный ток нагрузки 300мА. Выход активизируется при включении
режимов охраны и турботаймера, активизации режимов иммобилизатора и
антиограбления. Если при включенном режиме охраны запускается двигатель,
выход остается активным. Для подключения требуется дополнительное реле.
Розовый провод – отрицательный выход состояния сигнализации.
Максимальный ток нагрузки 300мА. Выход активизируется при запуске
двигателя и включении режима турботаймера. Выход может быть использован
для обхода штатных цепей блокировки на время работы двигателя.
Черно-красный провод – отрицательный выход внешней блокировки
двигателя (НР/НЗ контакты реле программируются).
Максимальный ток нагрузки
300мА. Для подключения требуется дополнительное реле.
Серо-черный провод – универсальный вход контроля за работой
автомобильного двигателя. Входное сопротивление входа не менее 200 кОм.
Контроль может осуществляться по сигналу таходатчика, по сигналу генератора
или по пульсациям (“по шумам”) напряжения бортовой сети автомобиля.
Внимание! В связи с тем, что корректность работы запуска во многом зависит
от правильного подключения серо-черного провода к таходатчику
разъема подключить к корпусу автомобиля;При правильном подключении серо-черного провода к сигналу таходатчика
сигнализация будет автоматически выключать стартер одновременно с
началом работы двигателя, не дожидаясь истечения максимального времени
прокрутки стартера 3,6сек.
Внимание! Для правильной работы стартера без перекрутки потребуется
подобрать необходимую длительность, выбрав одно из значений
программируемой функции 9, табл. №2.
Оранжево-фиолетовый провод – отрицательный вход контроля состояния
| На автомобилях с ручной КПП подключите этот провод к кнопочному выключателю стояночного тормоза, который замыкается на корпус при включении тормоза. | |
| На автомобилях с автома- тической КПП подключите этот провод к кнопке педали тормоза, замыкающейся на +12В при нажатии педали тормоза. |
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
подключите дополнительное реле.
Тип контактов реле блокировки НР
(нормально-разомкнутые) или НЗ (нормально-замкнутые) программируется
Разорвите цепь между замком зажигания и стартером. В разрыв цепи
подключите черно-желтый тонкий провод 6-контактного разъема со стороны
замка зажигания и черно-желтый толстый провод 6-контактного разъема со
стороныстартера. Максимальный ток встроенного реле блокировки — 25 / 30А.
Перед подключением цифрового радиореле блокировки двигателя StarLine DRR
необходимо выбрать один из режимов работы радиореле (определяется
состоянием петли зеленого провода, выходящей из корпуса радиореле) и
записать радиореле в память сигнализации. Схема подключения радиореле приведена в инструкции
по установке и эксплуатации цифрового радиореле блокировки двигателя
StarLine DRR.
Сигнализация имеет выход, который может быть использован для подключения
к салонному освещению и реализации функции «вежливой подсветки салона»
(синий провод). Максимальная нагрузка выхода – 300мА, при подключении
необходимо использовать дополнительное реле. Пример схемы подключения
показан на рисунке.
Дополнительные каналы сигнализации могут быть использованы для
подключения к ближнему свету фар и реализации функции «световая дорожка».
Максимальная нагрузка выхода – 300 мА, при подключении необходимо
использовать дополнительное реле. Пример схемы подключения для канала
№4 (синий провод) показан на рисунке.
Сигнализация имеет выход для дистанционного отпирания багажника (желто-
черный провод). Максимальная нагрузка выхода – 300мА, при подключении
необходимо использовать дополнительное реле.
Охранно-поисковый GSM/GPS модуль StarLine Space или охранно-
информационный модуль StarLine Messenger подключаются к синему
3-контактному разъему сигнализации с помощью специального кабеля,
входящего в комплект модулей.
Сигнализация StarLine Twage имеет встроенные реле управления центральным
замком. Контакты реле выведены на 6-контактный разъем. Нагрузочная
способность встроенных реле 15А. Длительность управляющих импульсов
программируется (функция 1, табл.№1).
| КОМПЛЕКТАЦИЯ АВТОСИГНАЛИЗАЦИИ | |
|---|---|
| Тип брелока | ЖК индикатор |
| Количество брелков управления | 1 с ЖК + 1 односторонний |
| Чехол для брелка | кожаный |
| Метка | нет |
| Основной блок | 1 |
| Сирена | нет |
| Датчик удара | пьезоэлектрический 2-х уровневый |
| Датчик движения (объёма) | нет |
| Датчик наклона\перемещения | нет |
| Температурный датчик | есть, внешний и встроенный |
| Датчик вызова водителя | кнопка |
| Модуль приема/передачи | есть |
| Количество реле (шт) | нет |
| Кнопка-переключатель Valet | есть |
| Кнопка-переключатель Anti-Hi-Jack | нет |
| Светодиодный индикатор | есть |
| Количество концевых выключателей (шт) | 1 |
| Комплект для монтажа | стандартный |
| Количество жгутов проводов (шт) | 8 |
| Количество инструкций | 1 по установке + 1 по эксплуатации |
| Язык инструкций | русский |
| Краткая памятка владельцу | есть |
| Наклейки на стекло | нет |
| ОХРАННЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ | |
| Двухсторонняя связь между брелком и авто | есть |
| Количество охранных зон | 9 |
| Режим Valet | есть, вкл. с брелка |
| Режим пассивного иммобилайзера | есть, вкл. программированием |
| PIN код | есть, вкл. программированием |
| Anti-Hi-Jack | есть, вкл. с брелока + автоматический режим |
| Отключение датчиков при постановке на охрану | есть, полное отключение или только предупредительная зона |
| Раздельное открывание дверей | можно реализовать |
| Охрана автомобиля с заведенным двигателем | есть, без ключа в замке зажигания |
| Пассивная постановка в охрану | есть, вкл. программированием |
| Автовозврат в охрану | есть, вкл. программированием |
| Обход неисправных зон | есть |
| Память тревог | есть, с указанием зоны |
| Количество блокировок двигателя | 1 |
| Количество встроенных блокировок двигателя | нет |
| Количество внешних блокировок двигателя (шт.) | 1 программируемая |
| Цифровая блокировка двигателя | есть, управляется кодированным сигналом по отдельному проводу |
| Вход для дополнительного датчика | есть |
| Вход для концевиков капота/багажника | есть, отдельные для капота и багажника |
| Количество выходов на световую сигнализацию | 2 силовых до 7. 5А на канал |
| «Бесшумная охрана» | есть |
| Режим «паника» | есть |
| Состояние после перерыва питания | возврат в предыдущее состояние |
| Управление замками дверей при вкл\выкл зажигания | есть, вкл. программированием |
| СЕРВИСНЫЕ ФУНКЦИИ АВТОСИГНАЛИЗАЦИИ | |
| Количество дополнительных каналов | 4 программируемых |
| Выходы управления центральным замком | есть, силовой, встроенные реле до 20А |
| Выход на замок багажника | есть, слаботочный до 300 мА |
| Выход на контроллер стеклоподъемников | есть, через программируемый доп. канал |
| Функция «Комфорт» | есть, вкл. программированием |
| «Свободные руки» | нет |
| Задержка опроса зон | есть, вкл. программированием, 5, 35 или 60 сек |
| «Вежливая подсветка салона» | есть, вкл. программированием |
| Отложенная постановка на охрану | нет, тк есть режим «свободные руки» |
| «Поиск на стоянке» | есть, световые и звуковые сигналы |
| Закрытие замков дверей после набора скорости | нет |
| Бесшумная постановка\снятие с охраны | есть |
| «Ловушка для злоумышленника» | нет |
| Алгоритм программирования сигнализации | кнопкой Valet |
Выбор длительности импульсов на Ц. З. (сек) | 0,8/3,6/30/2х0.8 |
| Выход на дополнительный пейджер | есть, разъем для GSM-модуля |
| Вызов владельца к автомобилю | есть, кнопкой на антенном модуле из салона |
| Подключение к «ручнику» | есть |
| Поключение к педали тормоза | есть |
| ФУНКЦИИ БРЕЛКА И РАДИОКАНАЛ | |
| Дальность оповещения (метров) | 1800 |
| Дальность управления (метров) | 600 |
| Тип управляющего кода | диалоговый код SLD Military |
| Контроль канала связи | есть, каждую мин. в течении первых 10 мин., затем каждые 10 мин. |
| Несущая частота радиоканала (мГц) | 433,92 |
| Поставка и снятие с охраны | разными кнопками |
| Количество кнопок брелка | 3 |
| Количество зон охраны, индицируемых на брелке | 9 |
| Вибро-режим в брелке | есть |
| Подсветка ЖК-дисплея брелока | есть |
| Режим напоминания о пропущенной тревоге на брелке | есть, звук + иконка |
| Часы в брелке | есть |
| Будильник в брелке | есть |
| Индикация температуры в салоне автомобиля | есть |
| Индикация напряжения аккумулятора автомобиля | нет |
| Индикация разряда батареи брелка | есть |
| Элемент питания брелка с обратной связью | 1. 5В (1 батарейка ААА) |
| Максимальный радиус действия одностороннего брелка | 15 |
| Элемент питания брелка без обратной связи | 3В, батарейка CR2032 |
| Максимальное количество брелков | 2 |
| Блокировка кнопок брелка | есть |
| ДИСТАНЦИОННЫЙ И АВТОМАТИЧЕСКИЙ ЗАПУСК (ТУРБО) | |
| Дистанционный запуск двигателя | есть |
| «Турботаймер» | есть, вкл. программированием |
| Автозапуск двигателя по таймеру | через каждые 2, 3, 4, 24 |
| Автозапуск двигателя по температуре в салоне | нет |
| Автозапуск по температуре двигателя | есть |
| Автозапуск по напряжению бортовой сети | нет |
| Автозапуск по будильнику | есть |
| Запуск двигателя с внешнего устройства | только с опционального GSM/GPS модуля |
Время прогрева двигателя после запуска (мин. ) | 10/20/30/не ограничено |
| Программная «нейтраль» для МКПП | опция |
| Контроль работы двигателя | по тахометру/генератору/по шуму бортовой сети |
| Поддержка автозапуска для дизеля (сек.) | есть |
| Время работы стартера при запуске двигателя (сек.) | 0,8/1,2/2,0/3,6 |
| Длительность работы турботаймера (мин.) | 1/2/3/4 |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |
| Рабочее напряжение питания | 9-18 |
| Ток потребления (мА) | до 15 |
| Диапазон рабочих температур (град С) | от -40 до +85 |
| Страна изготовитель | Россия |
| Сайт фирмы-производителя | www. ultrastar.ru |
| Гарантия (мес.) | 12 |
23.01.2015
-User-Manual-Sg4-Sg4 : 272165 motorola-sg4-drt-2x-users-manual-272165 motorola pdf
Откройте PDF напрямую: Просмотр PDF .
Количество страниц: 18
| Загрузить | |
| Открыть PDF в браузере | Посмотреть PDF |
Передатчик оснащен лазером с цифровой распределенной обратной связью (DFBT) мощностью 8 дБм,
термически стабилизирован для минимизации дрейфа длины волны. Доступны несколько длин волн ITU
в зависимости от конкретных требований к ссылке. Конкретный канал и частота ITU проштампованы
на наклейке каждого передатчика и указаны в подразделе SG4-DRT-2X Models на
конец этого документа.
Передатчик SG4-DRT-2X использует высокоскоростную цифровую технологию для обеспечения надежного возврата
пути сообщения на больших расстояниях. Система полностью масштабируема и может быть
расширен от одного передатчика/приемника до групп из 4, 8, 16, 32 или 40 длин волн в
одиночное волокно с использованием оборудования мультиплексирования и демультиплексирования. Система совместима с
Малошумящие оптические усилители Motorola (EDFA), позволяющие проектировать сети, охватывающие большие
географические районы. Без усиления, SG4-DRT-2X Dense Wave Division Multiplexing
(DWDM) цифровая реверсивная система способна обеспечить бюджет потерь в канале 26 дБ.
Система обеспечивает превосходное соотношение мощности шума (NPR) и динамический диапазон (DR) в
коммуникации обратного пути. Система SG4-DRT-2X совместима с HMS и имеет
светодиод включения/отказа для сообщения информации о локальном состоянии. SG4-DRT-2X стандартно поставляется с
оптические разъемы SC/APC; Адаптеры E2000 не являются обязательными.
Для облегчения модернизации модуль SG4-DRT-2X двойной ширины имеет те же уровни настройки, что и
аналоговых обратных передатчиков и может выполнить любую конфигурацию с двумя передатчиками, используя
только одно волокно.
На рис. 1 представлена блок-схема SG4-DRT-2X:
Рисунок 1
Блок-схема SG4-DRT-2X
Возвращаться
Канал
Вход Б
5-65 МГц
JXP
Муфта
эквалайзер
Волокно
TXF
МИСТЕР
Тест
Вход Б
-20 дБ
Возвращаться
Канал
Вход Б
5-65 МГц
Лазер
Контрольная точка
ОБЪЯВЛЕНИЕ
Передать
Сигнал
Обработка
JXP
Муфта
эквалайзер
Волокно
TXF
МИСТЕР
ОБЪЯВЛЕНИЕ
Мукс
Лазер
Водитель
оптический
Выход
-3 Гбит/с
Лазер
ТИК
Тест
Вход Б
-20 дБ
Лист установки SG4-DRT-2X
2
СТАРЛАЙН
На рис.
2 показан SG4-DRT-2X с крышкой (слева) и без крышки (справа):
фигура 2
Передатчик SG4-DRT-2X
Ч А
Ч Б
Дж
Икс
п
Дж
Икс
п
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
А/Д
А/Д
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
0,5 В/мВт
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
На рис. 3 показаны функции пользовательского интерфейса SG4-DRT-2X:
Рисунок 3
Пользовательские функции
Ч А
Ч Б
Дж
Икс
п
Дж
Икс
п
6
5
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
А/Д
4
А/Д
3
8
9НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
2
1
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Лист установки SG4-DRT-2X
7
СТАРЛАЙН
Таблица 1 определяет и предоставляет информацию о функциях пользовательского интерфейса SG4-DRT-2X:
Ключ
Особенность
1
0,5 В/мВт
2
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
Описание
Эта контрольная точка позволяет контролировать уровень оптического выхода модуля.
Номинальный коэффициент масштабирования составляет 0,5 В/мВт.
Обратите внимание, что контрольная точка оптической мощности
не отслеживает изменения оптической силы из-за ошибки слежения за лазером.
Красный светодиод (НЕИСПРАВНОСТЬ) указывает на то, что выходная мощность лазера ниже нормы.
пределы. Поскольку выходной сигнал лазера требует короткого периода времени для стабилизации, он
Если светодиод не загорается примерно 10 секунд, это нормально. Примечание
что модуль должен быть включен для работы индикатора неисправности.
Зеленый светодиод (ENABLE) обеспечивает визуальную индикацию включения передатчика.
положение дел.
3
Ч А
4
Ч А
5
Этот разъем MCX обеспечивает SG4-DRT-2X входом CH A RF через
кабельное соединение от платы конфигурации в SG4000.
6
Оптическая перегородка с разъемом типа SC/APC, который обеспечивает выход из
СГ4-ДРТ-2Х
7
Этот разъем MCX обеспечивает SG4-DRT-2X входом CH B RF через
кабельное соединение от платы конфигурации в SG4000.
8
Ч Б
9Ч Б
Контрольная точка ВЧ-входа (номинальная общая мощность −5 дБмВ)
Расположение аттенюатора JXP.
Используется для регулировки номинальной общей мощности −5 дБмВ.
считывание в контрольной точке CH A.
Расположение аттенюатора JXP. Используется для регулировки номинальной общей мощности −5 дБмВ.
показания в контрольной точке CH B.
Контрольная точка ВЧ-входа (номинальная общая мощность −5 дБмВ)
Лист установки SG4-DRT-2X
3
4
СТАРЛАЙН
Установка SG4-DRT-2X в узле SG4000
SG4000 передает каждый обратный РЧ-тракт отдельно на платы конфигурации крышки и
обычно нет необходимости в регулировке РЧ-модулей в основании корпуса.
Перед установкой SG4-DRT-2X в SG4000 убедитесь, что у вас есть обратный
платы конфигурации для конкретного применения. Проще говоря, SG4-DRT ведет себя как два
аналоговые передатчики. Один передатчик SG4-DRT-2X поддерживает конфигурацию с раздельным возвратом.
(Примечание: один SG-DRT-2X также поддерживает комбинированные и комбинированные резервные
конфигураций, но эти приложения не рассматриваются в данном руководстве по установке). Вы можете разместить
один передатчик в оптических слотах 3 и 4 или 5 и 6 в крышке SG4000.
Двойной SG4-DRT-2X
преобразователи поддерживают резервированные и сегментированные конфигурации с разделенным возвратом. Двойной
передатчики занимают слоты 3 и 4 и 5 и 6 в крышке SG4000.
Конструкция передатчика SG4-DRT-2X позволяет устанавливать его во время работы узла.
плоское дно модуля обеспечивает превосходную поверхность теплопередачи и имеет установочные отверстия,
совместить с направляющими штифтами в крышке узла.
Чтобы установить SG4-DRT-2X:
1
Если имеется, удалите любой аналоговый передатчик, который занимает оптические слоты крышки 3 и 4, и/или 5 и
6 в крышке SG4000, как показано на рис. 3, а затем установите
СГ4-ДРТ-2Х:
Рисунок 4
Крышка SG4000 с двумя аналоговыми передатчиками
2
Поместите модуль SG2-DRT-2X в соответствующий слот и слегка нажмите на корпус.
пока полностью не сядет.
Лист установки SG4-DRT-2X
СТАРЛАЙН
3
Затяните три монтажных болта 1/4 дюйма с моментом 8–12 дюймов/фунтов, чтобы закрепить модуль в
Крышка СГ4000.
4
При необходимости повторите для второго SG4-DRT-2X.
На рис. 5 показан правильно установленный и подключенный кабель SG4-DRT-2X:
Рисунок 5
SG4-DRT-2X установлен в SG4000
Ч А
Ч Б
Дж
Икс
п
Дж
Икс
п
А/Д
А/Д
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
-5 В/мВт
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Лист установки SG4-DRT-2X
5
6
СТАРЛАЙН
Сплит-возврат
В конфигурации с разделенным возвратом каждая пара ВЧ-возвратов применяется к отдельному 2-кратному резервированию.
вернуть плату конфигурации. В типичной установке РЧ-модули в портах 1 и 3
подключен к 2-кратной резервной обратной плате в месте конфигурации возврата 2. Радиочастотные модули
в портах 4 и 6 подключены к 2-кратной резервной плате конфигурации возврата в конфигурации
расположение 3. Плата конфигурации с 2-кратным резервированием в расположении 2 направляет РЧ-сигнал на канал B
СГ4-ДРТ-2Х. Плата конфигурации с 2-кратным резервированием возврата, расположенная в позиции 3, направляет RF на канал CH A
SG4-DRT-2X.
Та же плата конфигурации используется в разделенном резервном возврате.
конфигурация описана в следующем подразделе.
Рисунок 6 иллюстрирует конфигурацию разделенного возврата:
Рисунок 6
Конфигурация раздельного возврата
Порт 3
Порт 4
Порт 1
Ч А
Ч Б
Дж
Икс
п
Дж
Икс
п
А/Д
А/Д
Порт 6
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
-5 В/мВт
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Сплит-возврат
Плата конфигурации
место №3
Лист установки SG4-DRT-2X
Ч А
Ч Б
Сплит-возврат
Плата конфигурации
место №2
СТАРЛАЙН
7
На рис. 7 показана плата конфигурации с двукратным резервированием возврата. Показаны перемычки J5 и J6.
в обычном положении по умолчанию. Перемычка J6 включает/отключает подачу сигнала на выходной разъем
J8 (Тх2). Перемычка J5 замыкает входной разъем J3 (IN2), когда используется только один ВЧ-вход.
Рисунок 7
2-кратная резервная плата конфигурации возврата
J5
J6
IN2
С3
С12
Т2
С2
С18
С1
R13
С4
СМ
R11
J9Т3
R2
ТХ1
L1
Q1
С11
R7
J7
Р16
С15
С16
R12
С19
R1
С5
R4
СРОК
С10
J1
J4
R10
С17
С14
R14
R5
J6
Р15
J8
С13
R8
ТХ2
J5
R6
С6
СРОК
R3
J2
С7
С8
J3
В 1
С9
Т1
Рисунок 8 иллюстрирует прохождение сигнала через плату возврата с двойным резервированием:
Рисунок 8
2-кратная резервная плата возврата - сигнальный поток
ТХ2
J6
IN2
-0,5 дБ
J5
-3,5 дБ
-3,5 дБ
+7,5 дБ
ТХ1
СМ
В 1
Потери = 0,9 дБ
Чтобы настроить раздельный возврат:
1
Убедитесь, что SG4-DRT-2X установлен в слоты оптики крышки 3 и 4 или 5 и 6.
2
Убедитесь, что плата возврата с двойным резервированием установлена на плате конфигурации возврата крышки.
места 2 и 3, как показано на рисунке 5.
3
Поместите J6 в крайнее правое положение, чтобы завершить вывод на второй передатчик.
4
Подсоедините ВЧ-кабель от платы возврата с 2-кратным резервированием на плате конфигурации возврата крышки.
место 2, к CH B SG4-DRT-2X.
5
Подсоедините ВЧ-кабель от платы возврата с 2-кратным резервированием на плате конфигурации возврата крышки.
место 3, к CH A SG4-DRT-2X.
ВЧ-кабели должны иметь длину примерно восемь дюймов и иметь красные штыри на концах.
разъем, обозначающий обратный путь.
6
При необходимости подключите соответствующие обратные радиочастотные кабели от модулей SG4-RF к каждому 2X.
избыточная плата.
Лист установки SG4-DRT-2X
8
СТАРЛАЙН
7
Убедитесь, что кабель PIC правильно подключен к крышке и распределительному щиту в
база жилья.
8
Проложите и подключите оптоволоконный сервисный кабель.
9Подайте питание на узел. Подождите от пяти до десяти секунд для завершения самодиагностики системы.
10 Убедитесь, что зеленый светодиод (ENABLE), расположенный на верхней панели SG4-DRT-2X, горит.
горит, чтобы подтвердить статус включения.
11 Измерьте мощность ВЧ в контрольной точке каждого канала в верхней части SG4-DRT-2X.
Контрольная точка — это контрольная точка с уровнем минус 20 дБ, расположенная после расположения контактной площадки JXP и указывающая на
уровня в передатчик.
12 Поместите соответствующую контактную площадку JXP в устройство контактной площадки каждого канала для достижения номинальной общей мощности.
уровень в контрольной точке −5 дБмВ.
13 Просмотрите уровни системы обратного пути.
SG4-DRT-2X настроен на доведение лазера до рекомендуемого уровня (+15 дБмВ).
когда общая объединенная мощность на портах корпуса, подключенных к разделенной плате возврата, составляет
приблизительно (+28 дБмВ).
14 Измерьте уровень оптической мощности в контрольной точке постоянного тока с помощью мультиметра. Масштабированное напряжение
в этой контрольной точке составляет 0,5 В/мВт.
Лист установки SG4-DRT-2X
СТАРЛАЙН
9Разделенный резервный возврат
В конфигурации с разделенным избыточным возвратом каждая пара радиочастотных возвратов применяется к отдельному 2X.
резервная плата конфигурации возврата. В типичной установке РЧ-модуль в портах 1 и 3
подключены к 2-кратной резервной обратной плате в месте конфигурации 2. ВЧ-модули в
Порты 4 и 6 подключены к плате возврата с двойным резервированием в месте конфигурации 3. Оба
выходы каждой платы с резервированием 2X подключаются к одному и тому же входному ВЧ-каналу двух разных передатчиков SG4-DRT2X, расположенных в слотах 3 и 4, а также 5 и 6 оптики крышки.
Рисунок 9иллюстрирует конфигурацию разделенного избыточного возврата:
Рисунок 9
Конфигурация раздельного резервного возврата
Порт 3
Порт 1
Порт 4
Ч А
Ч Б
Ч А
Ч Б
Дж
Икс
п
Дж
Икс
п
Дж
Икс
п
Дж
Икс
п
А/Д
А/Д
А/Д
А/Д
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
-5 В/мВт
-5 В/мВт
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Раздельное резервирование
расположение платы №3
Ч А
Порт 6
Ч Б
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Ч А
Ч Б
Раздельное резервирование
расположение платы №2
Лист установки SG4-DRT-2X
10
СТАРЛАЙН
На рис.
10 показана вставная плата, необходимая для опции двойного резервного возврата. Перемычки J5
и J6 показаны в правильном положении. Перемычка J6 разрешает подачу сигнала на выходной разъем
J8 (Tx2) в крайнем левом положении. Перемычка J5 замыкает входной разъем J3 (IN2), когда только
используется один RF-вход.
Рисунок 10
2-кратная резервная плата возврата
J5
J6
IN2
С3
С12
Т2
С2
С18
С1
R13
С4
СМ
R11
J9Т3
R2
ТХ1
L1
Q1
С11
R7
J7
Р16
С15
С16
R12
С19
R1
С5
R4
СРОК
С10
J1
J4
R10
С17
С14
R14
R5
J6
Р15
J8
С13
R8
ТХ2
J5
R6
С6
СРОК
R3
J2
С7
С8
J3
В 1
С9
Т1
Рисунок 11 иллюстрирует прохождение сигнала через двукратно резервированную плату возврата:
Рисунок 11
2-кратный резервный возврат — поток сигнала
ТХ2
J6
IN2
-0,5 дБ
J5
-3,5 дБ
-3,5 дБ
+7,5 дБ
ТХ1
СМ
В 1
Потери = 0,9 дБ
Чтобы настроить опцию разделенного избыточного возврата:
1
Убедитесь, что передатчики SG4-DRT-2X установлены в слоты оптики крышки 3 и 4, 5 и 6.
2
Убедитесь, что плата возврата с двойным резервированием установлена в местах конфигурации возврата 2.
и 3, как показано на рисунке 8.
3
Поместите J6 в крайнее левое положение на каждой плате конфигурации, чтобы включить вывод на Tx2.
4
Подсоедините ВЧ-кабель к разъему TX1 на 2-кратной резервной возвратной плате в конфигурации.
место 2 к каналу B передатчика в слотах оптики крышки 3 и 4.
5
Подсоедините второй ВЧ-кабель к разъему TX2 на 2-кратной резервной возвратной плате в
место конфигурации 2 к CH B передатчика в слотах 5 и 6 оптики крышки.
6
Подключите ВЧ-кабель к разъему TX1 на резервной плате 2X в конфигурации.
место 3 к CH A передатчика в слотах оптики крышки 3 и 4.
7
Подсоедините второй ВЧ-кабель к разъему TX2 на резервной плате 2X в
место конфигурации 3 к каналу A передатчика в слотах 5 и 6 оптики крышки.
Лист установки SG4-DRT-2X
СТАРЛАЙН
11
Радиочастотный кабель должен иметь длину примерно восемь дюймов и иметь красные штыри на разъеме.
обозначающий обратный путь.
8
При необходимости подключите соответствующие обратные радиочастотные кабели от модулей SG4-RF к каждому 2X.
резервная обратная плата.
9Убедитесь, что кабель PIC правильно подключен к крышке и распределительному щиту в
база жилья.
10 Проложите и подключите сервисный оптоволоконный кабель.
11 Подайте питание на узел. Подождите от пяти до десяти секунд для завершения самодиагностики системы.
12 Убедитесь, что зеленый светодиод (ENABLE), расположенный на верхней панели каждого SG4-DRT-2X, горит.
горит, чтобы подтвердить статус включения.
11 Измерьте ВЧ-мощность в контрольных точках каждого канала в верхней части каждого SG4-DRT-2X.
Контрольная точка — это контрольная точка с уровнем минус 20 дБ, расположенная после расположения контактной площадки JXP и указывающая на
уровень в SG4-DRT-2X.
12 Поместите соответствующую контактную площадку JXP в каждое устройство контактной площадки SG4-DRT-2X для достижения номинального общего
уровень мощности в контрольной точке −5 дБмВ.
13 Просмотрите уровни системы обратного пути.
SG4-DRT-2X настроен на доведение лазера до рекомендуемого уровня (+15 дБмВ).
когда общая комбинированная мощность на портах корпуса подключена к 2-кратному резервному возврату
плата составляет приблизительно +28 дБмВ.
14 Измерьте уровень оптической мощности в контрольной точке постоянного тока с помощью мультиметра. Масштабированное напряжение
в этой контрольной точке составляет 0,5 В/мВт.
Лист установки SG4-DRT-2X
12
СТАРЛАЙН
Сегментированный доход
В конфигурации сегментированного возврата каждый RF-возврат применяется к отдельному RF-входу на
два передатчика SG4-DRT-2X. Требуются две сегментированные возвратные доски. Сегментированный
обратные платы содержат два независимых радиочастотных тракта. В типичной установке РЧ-модули в
Порты 1 и 3 подключены к сегментированной обратной плате в месте конфигурации возврата 2.
ВЧ-модули в портах 4 и 6 подключаются к сегментированной обратной плате в обратном порядке.
место конфигурации 3. Сегментированная плата обратной связи, установленная в месте конфигурации возврата
2 направляет RF на каналы A и B на SG4-DRT-2X, расположенном в слотах 3 и 4 оптики крышки.
сегментированная обратная плата в месте конфигурации возврата 3 направляет RF на каналы A и B на
SG4-DRT-2X расположен в слотах 5 и 6 оптики крышки.
Рисунок 12 иллюстрирует конфигурацию сегментированного возврата:
Рисунок 12
Конфигурация сегментированного возврата
Порт 3
Порт 1
Порт 4
Ч А
Ч Б
Ч А
Ч Б
Дж
Икс
п
Дж
Икс
п
Дж
Икс
п
Дж
Икс
п
А/Д
А/Д
А/Д
А/Д
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
-5 дБмВ
НОМИНАЛЬНЫЙ
СУММАРНАЯ МОЩНОСТЬ
НЕВИДИМЫЙ ЛАЗЕР
ИЗЛУЧЕНИЕ. ИЗБЕГАТЬ
ВОЗДЕЙСТВИЕ ЛУЧА.
ЛАЗЕР КЛАССА 3B
ПРОДУКТ.
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
ВКЛЮЧИТЬ/НЕИСПРАВНОСТЬ
-5 В/мВт
-5 В/мВт
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Сегментированный
Возвратная доска
место №3
Лист установки SG4-DRT-2X
Ч А
Порт 6
Ч Б
2X ЦИФРОВОЙ ПЕРЕДАТЧИК
Ч А
Ч Б
Сегментированный
Возвратная доска
место №2
СТАРЛАЙН
13
На рис. 13 показана съемная плата с сегментированным возвратом.
Рисунок 13
Сегментированная обратная доска
IN2
В 1
С7
С12
С9Т1
R10
С3
R11
J5
J6
СМ
С2
С8
R9
R4
С1
R2
R3
С6
С10
R7
R5
R6
R8
J4
С12
С11
J7
R1
J3
ТХ2
ТХ1
Рисунок 14 иллюстрирует прохождение сигнала через сегментированную обратную плату:
Рисунок 14
Сегментированная обратная плата – поток сигналов
ТХ2
Подушечка
IN2
-0,5 дБ
ТХ1
В 1
Подушечка
Потери = 0,9 дБ
СМ
Чтобы настроить вариант сегментированного возврата:
1
Убедитесь, что двойные возвратные передатчики SG4-DRT-2X установлены в слотах 3 и 4 оптики крышки.
и 5 и 6.
2
Убедитесь, что сегментированная плата возврата установлена в местах конфигурации возврата 2.
и 3, как показано на рисунке 11.
3
Подсоедините ВЧ-кабель к разъему TX1 на сегментированной обратной плате в конфигурации
место 2 к CH B SG4-DRT-2X в слотах оптики крышки 3 и 4.
4
Подсоедините ВЧ-кабель к разъему TX2 на сегментированной возвратной плате в конфигурации
место 2 к каналу CH A SG4-DRT-2X в слотах оптики крышки 3 и 4.
5
Подсоедините ВЧ-кабель к разъему TX1 на сегментированной обратной плате в конфигурации
место 3 к CH B SG4-DRT-2X в слотах оптики крышки 5 и 6.
6
Подсоедините ВЧ-кабель к разъему TX2 на сегментированной возвратной плате в конфигурации
место 3 к каналу CH A SG4-DRT-2X в слотах оптики крышки 5 и 6.
Радиочастотный кабель должен иметь длину примерно восемь дюймов и иметь красные штыри на разъеме.
обозначающий обратный путь.
7
При необходимости подключите соответствующие обратные радиочастотные кабели от модулей SG4-RF к каждому
сегментированная возвратная доска.
8
Убедитесь, что кабель PIC правильно подключен к крышке и распределительному щиту в
база жилья.
Лист установки SG4-DRT-2X
14
9СТАРЛАЙН
Проложите и подключите оптоволоконный сервисный кабель.
10 Подайте питание на узел. Подождите от пяти до десяти секунд для завершения самодиагностики системы.
11 Убедитесь, что зеленый светодиод (ENABLE), расположенный на верхней панели каждого SG4-DRT-2X, горит.
горит, чтобы подтвердить статус включения.
12 Измерьте ВЧ-мощность в контрольных точках каждого канала в верхней части каждого SG4-DRT-2X.
Контрольная точка — это контрольная точка с уровнем минус 20 дБ, расположенная после расположения контактной площадки JXP и указывающая на
уровень в SG4-DRT-2X.
13 Поместите соответствующую контактную площадку JXP в каждую площадку каналов для достижения номинальной общей мощности.
уровень в контрольной точке −5 дБмВ.
14 Просмотрите уровни системы обратного пути.
SG4-DRT-2X настроен на доведение лазера до рекомендуемого уровня (+15 дБмВ).
когда общая объединенная мощность в портах корпуса, подключенных к каждой ветви сегментированного
обратная плата составляет примерно +28 дБмВ.
15 Измерьте уровень оптической мощности в контрольной точке постоянного тока с помощью мультиметра. Масштабированное напряжение
в этой контрольной точке составляет 0,5 В/мВт.
16 Закрепите все кабели и волокна.
17 Закройте корпус и с помощью динамометрического ключа постепенно затяните болты корпуса до
окончательный крутящий момент 12 ft-lbs. в последовательности, указанной на крышке корпуса.
Для получения более подробной информации о процедурах настройки обратного пути см.
документ Выбор уровня пути возврата, настройка и процедура выравнивания.
Лист установки SG4-DRT-2X
СТАРЛАЙН
15
Технические характеристики
Технические характеристики действительны для данной полосы пропускания и диапазона рабочих температур от −40°F до
+140°F (от -40°C до +60°C). Технические характеристики являются типичными, если не указано иное, и
подлежит изменению. Посетите веб-сайт Motorola BCS или обратитесь к своему представителю по работе с клиентами для
последние спецификации.
Параметр
Спецификация
Длины волн
См.
следующую таблицу (модели SG4-DRT-2X)
Стабильность длины волны
±0,1 нм максимум
Ширина полосы радиочастот
от 5 МГц до 65 МГц
Количество входных каналов
2
Входной уровень
15 дБмВ полная мощность
Входное сопротивление
75 Ом
Входные обратные потери
>16 дБ
Выходная мощность
8 дБм
Коэффициент мощности шума
(дБ в динамическом диапазоне)
40/13 дБ, типичная 25°C, оптоволокно 100 км
Входная мощность
+24 В постоянного тока
Потребляемая мощность
15 Вт максимум
Диапазон рабочих температур
от −40 до +75°C
Размеры
3,5 дюйма (В) × 2 дюйма (Ш) × 6 дюймов (Г)
Масса
1,8 фунта
Лист установки SG4-DRT-2X
16
СТАРЛАЙН
Модели SG4-DRT-2X
Модель
Длина волны (нм)
Модель
СГ4-ДРТ-2Х-Ч30
1561,65
СГ4-ДРТ-2Х-Ч50
1545,32
СГ4-ДРТ-2Х-Ч31
1560,61
СГ4-ДРТ-2Х-Ч51
1544,53
СГ4-ДРТ-2Х-Ч32
15590,79
СГ4-ДРТ-2Х-Ч52
1543,73
СГ4-ДРТ-2Х-Ч33
1558,98
СГ4-ДРТ-2Х-Ч53
1542,94
СГ4-ДРТ-2Х-Ч34
1558,17
СГ4-ДРТ-2Х-Ч54
1542.14
СГ4-ДРТ-2Х-Ч35
1557,36
СГ4-ДРТ-2Х-Ч55
1541,35
СГ4-ДРТ-2Х-Ч36
1556,56
СГ4-ДРТ-2Х-Ч56
1540,56
СГ4-ДРТ-2Х-Ч37
1555,75
СГ4-ДРТ-2Х-Ч57
1539,77
СГ4-ДРТ-2Х-Ч38
1554,94
СГ4-ДРТ-2Х-Ч58
1538,98
СГ4-ДРТ-2Х-Ч39
1554,13
СГ4-ДРТ-2Х-Ч59
1538,19
СГ4-ДРТ-2Х-Ч40
1553,33
SG4-DRT-2X-CH50
1537,40
СГ4-ДРТ-2Х-Ч41
1552,52
SG4-DRT-2X-CH51
1536,61
СГ4-ДРТ-2Х-Ч42
1551,72
SG4-DRT-2X-CH52
1535,82
СГ4-ДРТ-2Х-Ч43
1550,92
SG4-DRT-2X-CH53
1535.
04
СГ4-ДРТ-2Х-Ч44
1550,12
SG4-DRT-2X-CH54
1534,25
СГ4-ДРТ-2Х-Ч45
1549,32
SG4-DRT-2X-CH55
1533,47
СГ4-ДРТ-2Х-Ч46
1548,51
SG4-DRT-2X-CH56
1532,68
СГ4-ДРТ-2Х-Ч47
1547,72
SG4-DRT-2X-CH57
1531,90
СГ4-ДРТ-2Х-Ч48
1546,92
SG4-DRT-2X-CH58
1531.12
СГ4-ДРТ-2Х-Ч49
1546,12
SG4-DRT-2X-CH59
1530,33
SG4-DRT-2X-CH60
1529,55
Лист установки SG4-DRT-2X
Длина волны (нм)
СТАРЛАЙН
17
Если вам нужна помощь
Если вам нужна помощь при работе с SG4-DRT-2X, обратитесь в службу технической поддержки Motorola.
Центр реагирования (ЦРП):
Ѓ
Внутри США: 1-888-944-ПОМОЩЬ (1-888-944-4357)
Ѓ
За пределами США: 215-323-0044
Ѓ
Motorola в Интернете: http://businessonline.motorola.com
TRC открыт с 8:00 до 19:00 по восточному времени, с понедельника по пятницу и в 10:00.
до 17:00 по восточному времени, суббота. Когда КПП закрыт, работает только служба экстренной помощи.
доступны на основе обратного звонка. Motorola Online предлагает базу данных решений с возможностью поиска, технические
документация и создание/отслеживание проблем с низким приоритетом 24 часа в сутки, 7 дней в неделю.
Лист установки SG4-DRT-2X
ОСТОРОЖНОСТЬ
ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ,
НЕ СНИМАЙТЕ КРЫШКУ (ИЛИ ЗАДНЮЮ ПАНЕЛЬ).
ВНУТРИ НЕТ ЧАСТЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ.
ОБРАТИТЕСЬ ПО ОБСЛУЖИВАНИЮ К КВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ.
Осторожность
Настоящие инструкции по обслуживанию предназначены только для квалифицированного персонала. Чтобы снизить риск поражения электрическим током, не выполняйте никакие другие операции по обслуживанию.
чем то, что содержится в Инструкции по установке и устранению неполадок, если вы не имеете соответствующей квалификации. Обращайтесь за обслуживанием в квалифицированный сервис
персонал.
Специальные символы, которые могут отображаться на оборудовании
ОПАСНОСТЬ
НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ
ИЗБЕГАЙТЕ ПРЯМОГО ВОЗДЕЙСТВИЯ ЛУЧА
ПИКОВАЯ МОЩНОСТЬ 5,0 мВт
ДЛИНА ВОЛНЫ 1300нм
ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА IIIb
ЭТОТ ПРОДУКТ СООТВЕТСТВУЕТ 21CFR
ГЛАВА 1 ПОДГЛАВА J
Это продукт класса 1, который содержит лазер класса IIIb и предназначен для работы в закрытом помещении.
с прикрепленным волокном. Не смотрите в оптический разъем передатчика при включенном питании. Мощность лазера
невидимы, и это может привести к повреждению глаз. Не нарушайте функции безопасности, которые не позволяют заглянуть в оптический разъем.
Этот продукт содержит лазер класса IIIb и предназначен для работы в закрытом помещении с оптоволоконным кабелем.
прикрепил. Не смотрите в оптический разъем передатчика при включенном питании. Выход лазера невидим,
и может привести к повреждению глаз. Не нарушайте функции безопасности, которые не позволяют заглянуть в оптический разъем.
Для постоянной защиты от возгорания заменяйте все предохранители только предохранителями с такими же электрическими характеристиками.
отмечено в месте расположения предохранителя.
MOTOROLA, логотип Stylized M и STARLINE зарегистрированы в Бюро по патентам и товарным знакам США. Все остальные товары или услуги
имена являются собственностью их соответствующих владельцев. © Motorola, Inc., 2004 г.
509978-001
8/04
Все права защищены.
Никакая часть содержания данного руководства не может быть воспроизведена или передана в любой форме или любыми средствами без
письменное разрешение издателя.
МГБИ
