Принцип работы системы

Для обеспечения пожарной безопасности устанавливают сигнализацию, которая в случае возникновения задымления оповещает тревожным сигналом. Подобный способ является действенным. Система способна спасти множество жизней, а также сберечь имущество. В данной статье рассмотрим подробнее особенности и функционал системы пожарных датчиков.

В тех помещениях, где есть угроза возгорания, подключение пожарных датчиков производится в обязательном порядке. Ранее подобное оборудование использовалось исключительно на промышленных складах. На сегодняшний день система является стандартной и незаменимой, поскольку устанавливают ее по умолчанию во время строительства квартир. Это происходит в первую очередь для обеспечения безопасности в дальнейшем, поскольку в настоящее время во время отделки квартирного помещения используется огромное количество материалов, которые очень легко воспламеняются.

Система, в свою очередь, состоит из группы приборов, которые объединены и действуют благодаря конфигурации. При обнаружении проблемы возгорания система передает сигнал тревоги на специальный пульт пожарных, что способствует их незамедлительному приезду на место возгорания. Улучшенные системы способны передавать информацию о местоположении очага возгорания. В целях проведения эвакуации на территории срабатывает мощный звуковой сигнал. Существует несколько типов пожарных извещателей. О них будет изложено ниже.

Назначение сигнализации

Применение пожарной сигнализации

Еще издавна люди придумывали разные сигналы оповещения о предстоящей безопасности. Пожарная сигнализация не исключение. В современном мире риск происшествий увеличивается с каждым днем. Основная функция оповещения заключается в регулярном анализировании состояния помещения с целью выявления возгорания. В случае, если какой-либо показатель меняется, цель датчика — оповестить дежурного, который поспособствует пребыванию пожарных на место. Как правило, пожарная сигнализация имеет ряд определенных функций, которые включают в себя:

1. Разблокировку дверей автоматическим способом.
2. Во избежание распространения огня предполагается блокировка некоторых дверей.
3. Вызов спасателей на место.

Подключение датчиков пожарной сигнализации в административных помещениях является обязательным на законодательном уровне. В других помещениях установка производится по желанию собственника.

Типы датчиков пожарной сигнализации

Датчики пожарной сигнализации имеют собственную классификацию. Всего есть несколько типов:

1. Контактный тип. Действует он следующим образом: при резком увеличении температуры контакт размыкается. Это способствует тому, что шлейф рвется, а звуковой сигнал срабатывает.
2. Электронный тип содержит специальные сенсоры. Они находятся непосредственно в кабеле. В случае увеличении температурного показателя, сопротивление тока меняется и передается на устройство. Данный тип высокочувствителен.
3. Оптический тип работает на специальном кабеле, который является оптико-волоконный. В зависимости от температуры, изменяется и проводимость, что приводит к сигнализации.
4. Механический тип работает на основе металлической трубки. Из-за температуры участок трубки меняет давление. В результате подается тревожный сигнал.

Виды пожарных извещателей

Поскольку датчики могут реагировать на разные параметры возгорания, извещатели можно разделить на несколько видов. Оповещение срабатывает в зависимости от настройки чувствительности прибора. Как правило, самые популярные датчики реагируют на температуру, которая составляет более 70 градусов.

Дифференциальный датчик имеет влияние на скорость изменения контролируемого признака. Он максимально эффективен в работе. Можно разделить системы на дискретные и аналоговые. Вторые можно разделить на адресные и неадресные. Адресные могут передавать специальный код, который содержит информацию об адресе. Если рассматривать адресно-аналоговые, стоит отметить, что подобные датчики могут собирать информацию, которая оповещает о состоянии помещения.

Пожарный извещатель

Взрывозащищенные модели устанавливаются на тех территориях, где риск возгорания максимально высок. Отличаются они, как правило, степенью защиты. Линейный вид имеет теплочувствительный полимер, который способен проводить фиксацию изменений.

Дымовые датчики

Данный тип является обязательным во всех общественных посещениях. Суть работы представляет собой излучение специальных лучей, которые способны рассеиваться при изменениях уровня дыма. Именно по этой причине увеличивается вероятность ложного срабатывания. Датчик может принять возникновение пара за возгорание. Именно по этой причине курить в помещении с данным датчиком запрещено.

Тепловые приборы

Данный датчик способен отреагировать на изменение уровня температуры помещения. Поскольку устройство реагирует на повышение температуры от 70 градусов, этот вид может быть неэффективным.

Обнаружители пламени

Датчик пламени подает сигнал тревоги непосредственно на появление огня. Единственным выгодным применением данной модели является установка в производственном запыленном помещении.

Комбинированные вариации

Этот вид следит за несколькими факторами и считается самым эффективным, поскольку вероятность ложного срабатывания достаточно низкая.

Как выбрать место

Не стоит устанавливать датчики на расстоянии более 9 метров друг от друга. В одном помещении может находиться сразу не более двух устройств оповещения. Каждый датчик имеет собственный порог определения чувствительности. В маленьком помещении можно установить одно устройство. Крепить датчик лучше непосредственно на поверхность потолка.

Поэтапные инструкции монтажа

Монтаж извещателя

Нужно первым делом составить четкий план с учетом планировки помещения. Схему нужно детально проверить. Расстояние, на котором будут располагаться датчики друг от друга, должно быть приличным и соответствовать требованиям. Если установка будет произведена за натяжную конструкцию, нужен отдельный каркас. В этом случае лучше воспользоваться тросом. Если потолок натяжной, лучше воспользоваться термокольцом. После установки датчика на место работа системы проверяется. Можно для этого воспользоваться спичкой, проведенной вдоль прибора. Если система установлена правильно, датчик сработает.

В тех помещениях, где есть угроза возгорания, подключение пожарных датчиков производится в обязательном порядке. Ранее подобное оборудование использовалось исключительно на промышленных складах. На сегодняшний день система является стандартной и незаменимой, поскольку устанавливают ее по умолчанию во время строительства квартир. Это происходит в первую очередь для обеспечения безопасности в дальнейшем, поскольку в настоящее время во время отделки квартирного помещения используется огромное количество материалов, которые очень легко воспламеняются.

Схема подключения

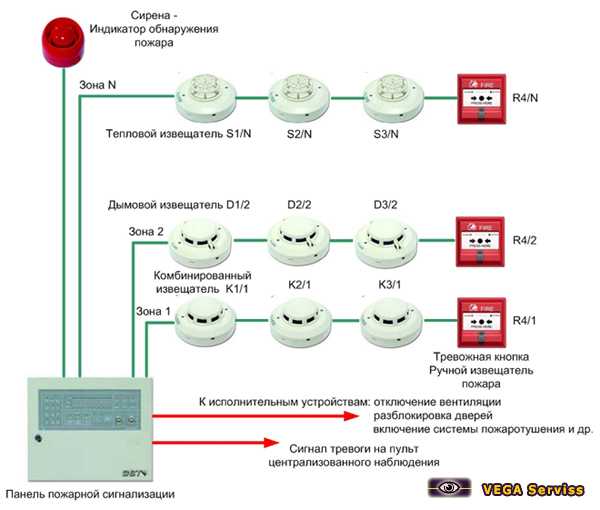

Ниже будет представлена визуальная схема разных типов извещателей:

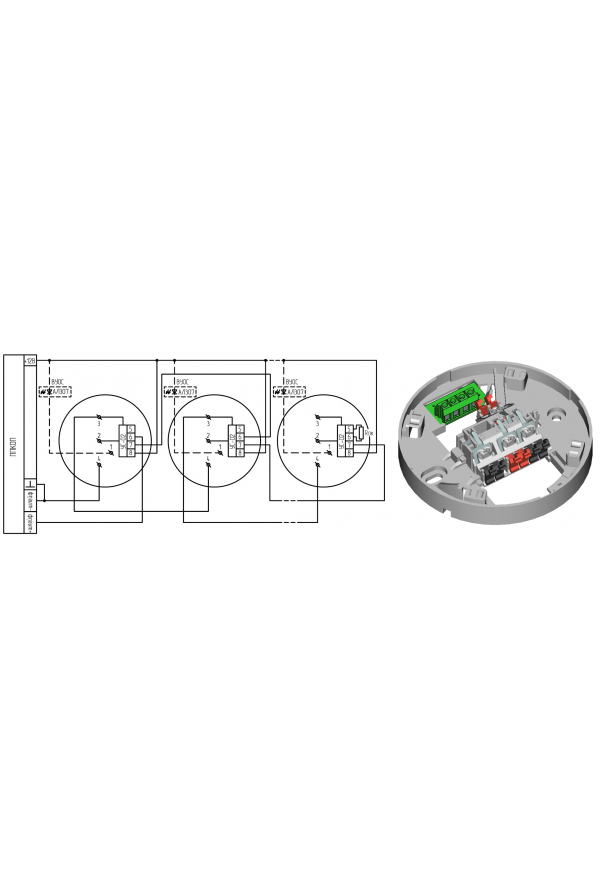

Схема подключения дымовых датчиков:

Схема подключения тепловых извещателей:

Схема подключения дымовых пожарных извещателей:

Схема подключения дымовых датчиков:

Особенности подключения

Датчик должен быть подключен к пульту диспетчера для возможности быстрого реагирования на возможную угрозу возникновения пожара. Если в помещении всегда находятся люди, можно воспользоваться бюджетной системой, которая предполагает ручное нажатие на кнопку тревоги. Если система является автоматической, оповещение происходит без участия человека. Станции, к которым подключен системы пожарной сигнализации, разные, поэтому стоит учитывать этот фактор при подключении.

Возможные проблемы после установки

Стоит отметить, что отсутствие регулярной проверки работы системы может привести к проблемам с эксплуатацией. Устройство может быть заполнено мусором, дымом или другими попадающими частицами. Установка людьми, которые плохо осведомлены в особенностях устройства системы, может привести к негативным последствиям. Специалисты не рекомендуют устанавливать датчики самостоятельно. Отсутствие электричества также может спровоцировать проблемы с работой устройства.

Неисправности и способы их устранения

Главными неисправностями может быть некорректная установки или брак системы. Ложное оповещение может возникнуть, если прибор задымлен. Кроме того, причиной срабатывания может быть и насекомое. Во избежание проблем с эксплуатацией нужно периодически протирать приборы. На неисправность прибора может повлиять и изменение погоды. Если количество ложных срабатываний большое, стоит задуматься о низком качестве оборудования системы. В этом случае его лучше заменить, потому что в случае подобной проблемы последствия могут быть плачевными.

Видео по теме

Монтаж и подключение датчиков пожарной сигнализации

Выбор датчиков пожарной сигнализации включает в себя не только учет их технических характеристик, но и установку, потому как она зависит от обстановки. Подробнее про подключение датчиков пожарной сигнализации — читайте в статье.

И первую очередь нужно начать с принципа работы датчика, так как без понимания этой базы его невозможно правильно установить. Если система распознает возгорание или задымление, то происходит передача сигнала об этом пожарным. Очевидно, что это необходимо для автоматизации их вызова. Оповещение же всех находящихся в здании происходит посредством громкого сигнала.

Важно, чтобы количество и расположение датчиков напрямую отвечало размеру помещения и их концентрации в особо опасных возгораемых зонах. Ведь если датчик будет находиться далеко от дыма, то никакого смысла в нем не будет. Именно из-за целесообразности также вытекает назначение для каждого из дымовых датчиков:

• разблокировка: предполагается, что все двери будут автоматически открыты для эвакуации;
• блокировка: для предотвращения распространения огня будет произведено закрытие дверей;

Вызов пожарных, включение системы пожаротушения и тому подобное, как правило, применяется автоматически и не требует особых настроек.

Необходимо также вкратце рассмотреть типы датчиков, потому как от них зависит принцип работы и место установки. Их несколько:

• контактный: производится размыкание контакта в случае фиксации повышенной температуры вследствие чего рвет шлейф и активируется звуковой сигнал;
• электронный: внутри проводов такого устройства находятся сенсоры, которые срабатывают при увеличении температуры, так как производится изменение сопротивление тока;
• оптический: для него используется оптоволоконный кабель, проводимость которого зависит от температуры и изменяется при ее повышении — результатом становится срабатывание сигнализации;
• механический: здесь используется металлическая трубка, при нагреве которой изменяется давление и происходит подача сигнала.

Если выбрать для монтажа датчиков неправильную разновидность, то это может свести всю систему пожаробезопасности на нет.

Виды датчиков

Перед подсоединением также нужно рассмотреть виды пожарных извещателей, которые используются как в корпоративном, так и в частном секторе. Помимо, они отлично подходят для обычного использования.

Отличие между видами обусловлено тем, что признаки для реакции на возгорание всегда разные. Таким образом, дифференциальные способны влиять на скорость изменения реакционного катализатора, что дает максимальную эффективность для работы. Системы же, как правило, делят на такие виды как дискретные и аналоговые, а также адресные и неадресные. Адресно-аналоговые, например, могут собирать информацию, чтобы производить оповещение о состоянии помещения.

Дымовой

Является обязательным минимумом для каждого общественного места, потому как суть работы заключается в применении лучей, что развеиваются при появлении дыма. Это хорошо, потому что есть высокая чувствительность, однако в то же время плохо из-за высокого уровня ложного срабатывания. Зачастую причиной ложных срабатываний является пар.

Тепловой

Основная задача заключается в реагировании на изменение температуры в помещении, а не наличие пламени или дыма. Однако здесь есть фактор неэффективности, потому как фиксируется только превышение 70 градусов. Такая температура набирается со временем, а не сразу, поэтому для экстренного реагирования установка оного в общественные места весьма бесполезна.

Пламенный

Отлично проявляет себя в промышленных помещениях, потому как там зачастую всегда пыль, дым от станков и т.д. Соответственно, использование температуры или дымового датчика не принесет пользы ввиду частых ложных срабатываний. В случае же с появлением пламени, обнаружить его гораздо проще. Именно поэтому датчик пламени пожарной сигнализации хорошо проявляет себя в промышленности.

Комплексный

Принято считать, что это наиболее эффективный тип, потому как в нем совмещено сразу несколько факторов, что реагируют на диагностику помещения. Зачастую это дым и температура. Подобная широта позволяет снизить количество ложных срабатываний, но не исключает их.

Установка

Теперь разберем порядок установки всех типов датчиков пожарной сигнализации, правила монтажа которых позволят правильно продумать всю систему пожарной безопасности, а также снизить количество ложных срабатываний. Это особенно полезно для корпоративных зданий или общественных помещений, где из-за сигнализации может быть эвакуировано все здание.

Выбор места

И первая проблема, которая встретит каждого новичка при установке — выбор места для подключения пожарных датчиков. Пожалуй, это является основным элементом, потому как переподключение тех же проводов не является столь серьезной проблемой при исправлении, как демонтаж всей системы. Итак, вот правила установки:

1. Рекомендуется устанавливать датчики не более чем на 9 метров друг от друга. Это максимальное расстояние, которое необходимо для их обоюдной подстраховки. Она также обеспечивается количеством устройств, потому как на одно помещение обычно устанавливают порядка двух-трех. Однако не нужно воспринимать эти значения как аксиому, потому как отталкиваться в первую очередь необходимо от размера самого помещения.
2. Расстояние от стены должно быть не более чем на 4.5 метра. В том случае, если они монтируются на стену, а не потолок, то минимальное расстояние составляет порядка 2 метров. В противном случае велика вероятность появления «дымового кармана». Это приведет к большому количеству ложных срабатываний.
3. Монтаж должен быть произведен с учетом чувствительности конкретного устройства. В идеале установка пожарных датчиков должна производится таким образом, чтобы датчик мог охватить все «диагностируемое» пространство или лишь одну конкретную часть, что подвержена большему риску. Если речь идет о маленьких комнатах, то допускается игнорирование пункта, где датчик должен быть рядом с потенциально опасной зоной.
4. Подвесные потолки не всегда являются преградой для правильного монтажа и подключениях любых датчиков пожарной сигнализации, однако есть ряд правил. В первую очередь необходимо наличие перфорации под потолком. Это позволит датчику охватить большую зону видимости. Можно также сделать специальную конструкцию, которая позволит ее добиться. Эксперты рекомендуют сначала установить все устройства, а только потом доделать все необходимые конструкции и спроектировать установку потолка.

Подключение

Существует ряд правил, благодаря которым можно правильно установить датчики, не испытав при этом никаких проблем. Они достаточно просты, а потому доступны каждому. Из наиболее важных стоит выделить:

1. Расстановка пометок только после анализа нормативов. Мы уже говорили, что существуют конкретные правила для установки. И сначала требуется учесть именно их, а только после делать пометки и «спроектировать» схему подключения. Потребуется также повторная проверка, в ходе которой будет внесено ряд поправок, что учитывают существующие несовместимости.
2. Специальные конструкции для натяжных потолков, которые делают для наличия пространства около датчиков, должны быть сформированы исключительно профессионалами. В силах обычных жильцов лишь тщательно проработать план и предоставить им предварительно все чертежи. Это значительно ускорит работу и исключит возможные ошибки. В том случае, если исходных данных оказалось недостаточно для установки, то от нее нужно отказаться и продолжить тогда, когда всего будет достаточно.

Итак, теперь что касается непосредственных схем и правил подключения пожарных извещателей:

1. Дымовой.
2. Тепловой.
3. Пожарный извещатель.

Однако это не все, потому как недостаточно понять, как подключить, необходимо также учитывать особенности и потенциальные проблемы.

Особенности

Нюансы при подключении появляются только после глубокой проработки всей системы и понимания того, что главный смысл зачастую заключается не только в обнаружении, но и оповещении. Ведь обнаружить возгорание самостоятельно не так тяжело, сколько своевременно оповестить пожарных. Следовательно, система, которая за это отвечает, всегда должна иметь питание и подключение к приемной станции.

Здесь пользователь сталкивается с двумя типами таких систем:

1. Ручная. Она предполагает, что оповещение будет произведено по нажатию на кнопку, а значит вручную. Использовать ее имеет смысл только в тех случаях, когда в помещении всегда много людей. В противном случае попросту активировать ее попросту некому.
2. Автоматическая. Здесь сведения от датчиков считываются самостоятельно, и отправка сигнала осуществляется автоматически.

Если же затронуть техническую часть, то нужен канал связи для соединения и абонент. Из это следует, что установка «в одиночку» без участия пожарных служб не имеет смысла. И хотя станции разные, но многие, кто никогда не занимался установкой, игнорируют этот факт и по сути их система лишь реагирует на появление пожароопасной обстановки.

Проблемы и их устранение

Ожидаемо, что все подключаемые противопожарные системы всегда должны быть в активном и исправном состоянии. И первая проблема здесь возникает из столько долгой бесперебойной работы и отсутствия профилактики. Таким образом, все воспринимают работу датчика как должное, хотя на деле в него может:

• забиться пыль: необходимо регулярное очищение;
• сбиться питание: проблемы с контроллером;
• брак: он проверяется за счет регулярного тестирования.

Все это свидетельствует о том, что причиной сбоя в работе выступает халатность по отношению к приборам и тому помещению, что они обслуживают. Однако если невозможно улучшить те условия, в которых они расположены, то рекомендуется лучше проработать систему пожарной безопасности. Это снизит ложные срабатывания и позволит продлить срок эксплуатации устройства, если вовремя проводить все профилактические работы.

Большая часть проблем также возникает еще на этапе, когда датчики только подключаются, что происходит по двум причинам:

1. Неправильное подключение. К таковым случаям можно отнести все те моменты, когда подключение осуществляется либо самостоятельно, либо непрофессионалом. В худшем случае это может привести к короткому замыканию, однако в большинстве случае все ограничивается простой неработоспособностью датчика. Тем не менее, это по-прежнему наносит ущерб.
2. Неверные сертификаты. Существуют технические стандарты, а также соответствие устройств по отношению к подключаемым системам. Именно сертификаты позволят получить эту техническую совместимость, а также проверить то, насколько датчик совпадает с регламентом к установке в конкретной стране.

Все прочие проблемы, что касаются сбоев в работе конкретного узла или неправильно настроенной системы не так опасны, потому что диагностируются еще на этапе установки. Однако это не значит, что ими можно пренебрегать. Это лишь говорит о том, что они опасны не так, как прочие.

Теперь, когда есть вся информация о выборе и подключении пожарных датчиков, никаких проблем не возникнет ни при покупке, ни при установке. Тем не менее, это лишь базовые знания, которые подойдут большинству. В некоторых случаях придется обращаться к специалистам, потому как воспользоваться общими советами попросту невозможно. И главное помнить, что пренебрежение этими правилами может привести к большим потерям в будущем.

Видео по теме

Как установить проводные датчики дыма
