Как подключить открывание багажника с брелка сигнализации: Открывание багажника с брелка сигнализации (дистанционное открытие багажника), с кнопки в салоне

Открытие багажника с брелка сигнализации Томагавк: постоянно показывает

Последние модели противоугонных систем Томагавк оснащаются такой полезной функцией, как отворение пятой двери нажатием на кнопку пульта. Используется пейджер с пятью клавишами. Открытие багажника с брелка Томагавк осуществляется нажатием на клавишу, имеющую пиктограмму «Автобагажник» и удерживанием её три секунды. Багажник должен отщёлкнуться.

Содержание

1. Что понадобится
2. Инструкция подключения
3. Особенности подсоединения
4. На брелке Tomahawk постоянно показывает открытый багажник

Узнайте, как отключить виброрежим на брелке сигнализации Томагавк.

Что понадобится

Для реализации подключения лёгкого доступа к 5 двери при помощи пульта сигнализации Томагавк (868 mhz, Tomahawk SL 950, CL 700, X5, X3, Z3, Z5, D 900, 434 mhz frequency, CL 500, 10.1, 9.9, 9.7, 7.1, 9.5, 9.3, 7.2) вам понадобятся детали и узлы:

• концевой выключатель автобагажника Томагавк;
• электропривод для 5 двери;
• шесть метров провода;
• пятиконтактное или четырёхконтактное реле;
• клеммы и разъёмы «Мама».

Дополнительно можно установить кнопку открывание багажника из салона автомобиля. Место размещения выбирается на свой вкус.

Инструкция подключения

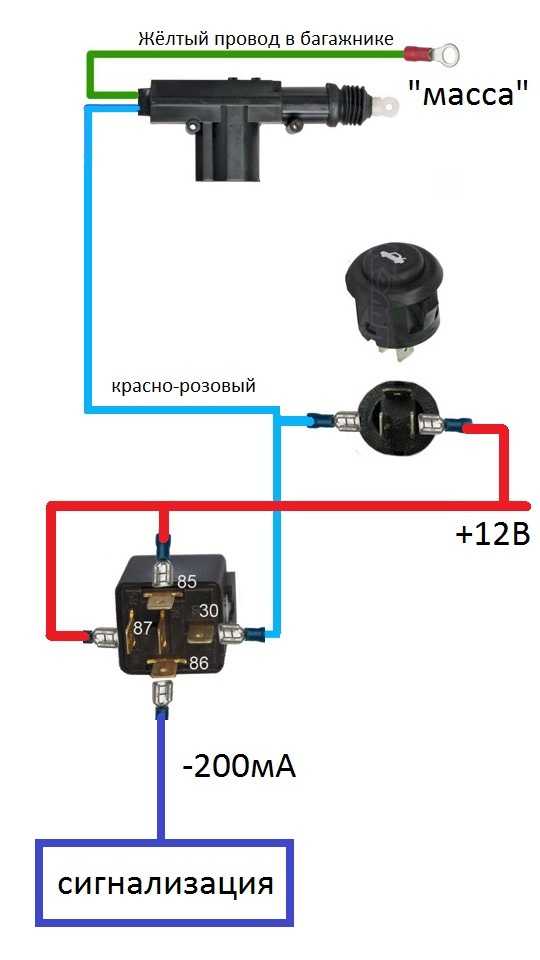

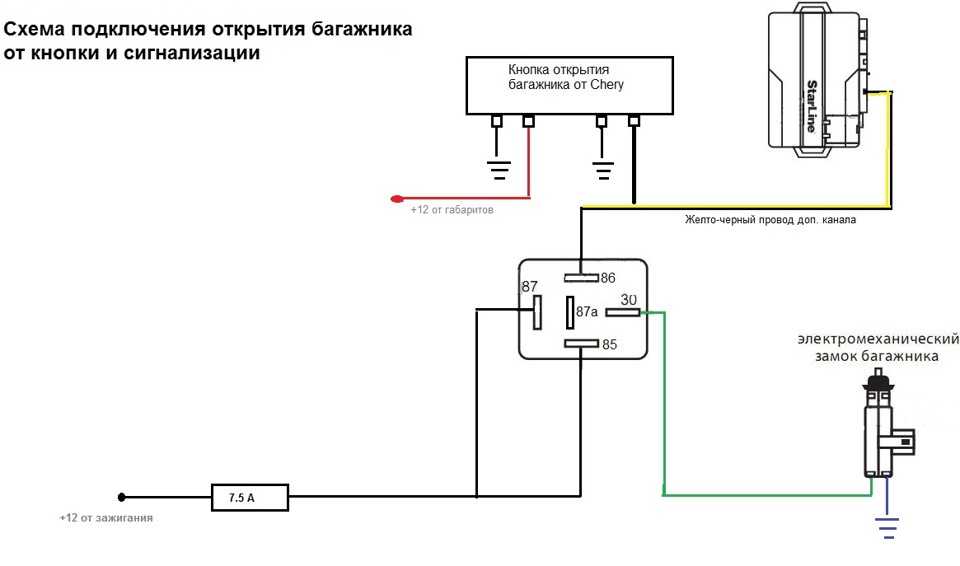

Дистанционное открывание багажника пультом охранной системы Томагавк (TZ 9010, TW 9020, 9030, 9000, 9031, 9100, 7010, 9011, 5000, 4000, 7100) можно осуществить, используя несложную схему. Учтите, что открытие багажника происходит «минусовым» импульсом с 18-ти контактного разъёма блока управления. Сигнал (300 мА) длительностью одна секунда приходит по чёрно-жёлтому проводу. Он подсоединяется параллельно проводу кнопки в салоне (если она имеется). Один контакт клавиши подключается к массе кузова автомобиля.

К первому контакту реле подсоединяется провод от сигнализации и кнопки. Нормально разомкнутый контакт «релюшки» соединяется с плюсовой клеммой аккумулятора. Последний контакт 4-х пинового реле связываем с клеммой электропривода, «ноль» которого идёт на массу. Проверьте работу дистанционного отщёлкивания 5 двери, нажав соответствующую кнопку пульта.

Особенности подсоединения

Подключение механизмов отщёлкивания пятой двери с брелка охранной системы Томагавк (CL 550, LR 1010 LC, LR 950 LE, Q9, G 9000, S 700, Z1) осуществляется по вышеизложенной инструкции. Только с блока управления нужно использовать провод розового цвета.

Соблюдайте базовые правила проведения электротехнических работ. Тщательно изолируйте контакты во избежание их окисления. Избегайте скруток. Соединяйте провода пайкой или на клеммы. Не допускайте сопряжения с датчиком открытого багажника, сигнализация даст сбой. Автомобиль невозможно будет поставить на охрану, так как «мозги» посчитают, что он открыт. Или, напротив, отворение 5 двери приведёт к срабатыванию противоугонной системы.

На брелке Tomahawk постоянно показывает открытый багажник: что делать

На коммутаторе часто высвечивается информация об незакрытом багажнике, хотя он закрыт. Как исправить этот глюк?

1. Первым делом обследуйте концевой выключатель. Откройте багажный отсек и отвёрткой нажмите его. Посмотрите индикацию на пульте.
2. Отыщите местоположения блока управления. По электрической схеме найдите всю задействованную проводку на открытие багажника. Проверьте соединения проводов.
