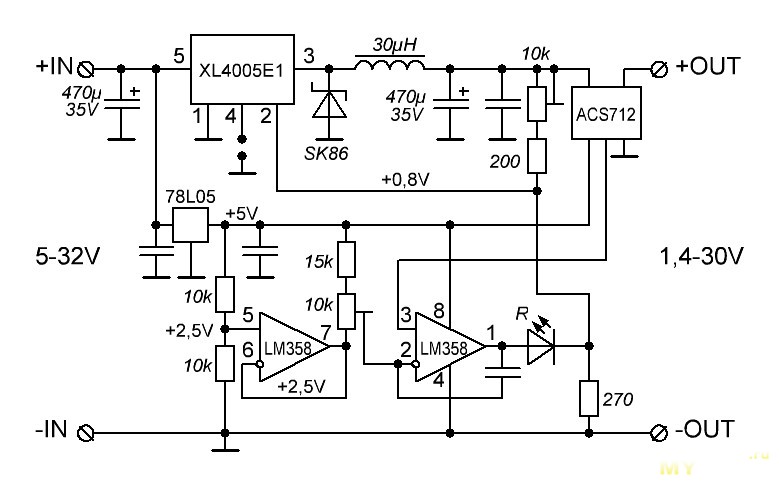

Блоки питания, работающие в режимах CC/CV, могут быть использованы для заряда некоторых видов аккумуляторов. Например, Li-Ion или свинцово-кислотных.
В качестве примера зарядка автомобильного свинцово-кислотного 12В аккумулятора при помощи БП Gophert CPS-3205 II.
Пределом напряжения выставлял 14.7В, пределом тока — 5А. А далее идет зарядка, которую продемонстрирую следующим графиком:
Первый этап заряда — это режим CC. Напряжение меньше выставленного, поэтому используется полный ток (5А). Напряжение медленно растет, ток сохраняется.
Второй этап заряда — это режим CV. Напряжение достигает предела, ток начинает уменьшаться для удержания напряжения.
И здесь есть один момент. БП измеряет напряжение на выходе, но до аккумулятора еще идут провода со своим сопротивлением. Сопротивление проводов вызывает падение напряжения, поэтому напряжение на аккумуляторе меньше, чем на выходе из БП.
Само по себе это не так страшно. Поскольку БП начинает снижать ток, то и падение напряжения уменьшается. По мере уменьшения тока измеренное БП напряжение приближается к напряжению на аккумуляторе. Но это затягивает процесс заряда. Идеальным вариантом было бы использование четырехпроводной схемы подключения БП к аккумулятору (когда напряжение измеряется на отдельных двух проводах, которые можно присоединить непосредственно к аккумулятору), но далеко не все БП это умеют. Мой Gophert не поддерживает.
В некоторых ситуациях можно искусственно завышать настройки напряжения БП, контролируя реальное напряжение на аккумуляторе, а потом понижать настройку по мере заряда. Но это уже не автоматически режим.
После ощутимого падения тока на графике видно, что я руками уменьшил настройку напряжения с 14.
Аналогичным способом (но без буферного режима и с другим напряжением) можно заряжать аккумуляторы Li-Ion, они подходят для заряда CC/CV. Например, я заряжал литий-титанатные элементы перед тестовой установкой на автомобиль.
Но хочу обратить внимание на защиту БП Gophert от перенапряжения. Если в настройках выставлено небольшое напряжение (например, 5В), а подключается аккумулятор с заметно большим напряжением (например, 12В), то БП выводит на экране 0UP (OUP, что означает OVP — Over Voltage Protection) и перестает реагировать на управление. Отключите провода от аккумулятора, выключите-включите БП и выставите правильное значение напряжения. И только после этого подключайте аккумулятор. Небольшое превышение допускается (как в примере было ограничение 13.7В при напряжении на аккумуляторе больше 14В).
Изображения из альбомов:
Блог DIY, или Сделай сам
RSS блога Подписка
В наше время литий-полимерные аккумуляторы применяются везде.
Они лёгкие и емкие, но требуют тщательного соблюдения режима зарядки.
Проще всего это реализовать готовым модулем, но что делать, если его под руками нет?
Модель: S085
Рабочее состояние электронного контроллера дыма стабильно
Постоянное выходное напряжение 3,6 В Чтобы обеспечить количество дыма во время курения, с функцией защиты теплового вала, выход отключается, когда сопротивление нагрузки составляет менее 1 Ом; статический ток в режиме энергосбережения составляет менее 3 мА, и ток предохранителя тумана во время курения превышает 2А;
В то же время, продукт имеет визуализированную функцию обучения работе на светодиодах, который имеет отличный старт, время курения, контроль напряжения, короткое замыкание。
Когда зарядное напряжение литиевой батареи составляет <2,7 В, это струйная зарядка, чтобы гарантировать, что батарея не повреждена и безопасна; когда он заряжен до 2,7 В или более, заряд тока заряжается.Когда напряжение близко к 4,2 В, зарядный ток постепенно уменьшается。Ошибка обнаружения зарядного напряжения может быть в пределах 1%。
■ Принять дизайн ASIC
■省电模式下，静态电流小（<3uA）
■ Содержит функцию защиты от короткого замыкания (SCP)
■ Содержит функцию защиты по умолчанию (UVLO)■ Содержит функцию защиты от перегрева (OTP)
■ Светодиодная функция обучения работе
■ Широкая зарядка (4,5-6 В), с отличными характеристиками зарядки и безопасным процессом зарядки
■ Высокая точность ошибки обнаружения заряжаемого напряжения (в пределах 1%)
■ Идеальная функция защиты батареи
■ Используйте струйную зарядку, когда напряжение батареи ниже 2,7 В, заряжайте большим током, когда оно превышает 2,7 В, и меньше 4,2 В, и заряжайте постоянным давлением, когда оно близко к 4,2 В。LED Рабочие инструкции
Поскольку существуют разные режимы работы, и система имеет разные рабочие состояния в каждом режиме, системный план предоставляет визуализированную функцию обучения работе со светодиодом, которая позволяет клиентам уточнить рабочее состояние системы во время использования。Поэтому, в зависимости от различных состояний применения, существуют различные инструкции по светодиодам при запуске микросхемы, времени курения, обнаружении напряжения, защите от короткого замыкания и процессе зарядки.
План следующий:
■ Когда система вызывает, светодиод мигает три раза, а затем сразу же переходит в провинциальный режим питания
■ В случае нормального триггерного переключателя (т.е. курения) светодиод будет постепенно светиться и вымирать;
■ Когда внутренний переключатель управления срабатывает более 5 секунд, светодиод мигает дважды подряд, и выход заканчивается;
■ Когда переключатель обычно срабатывает, если имеется короткое замыкание (то есть выходное сопротивление составляет менее 1 Ом), защита короткого замыкания осуществляется. Длина светодиода составляет две секунды, а выход закрыт;
■当系统充电时，LED会长亮，充满电后(VDD>4.1V) LED自动熄灭；
■ Выполните испытание напряжения перед выходным током нагрузки. Когда напряжение составляет менее 3,1 В, светодиод мигает 10 раз, и выход заканчивается。
Итак, функция зарядки тут есть — эти чипы практически не изменились со времен первых перезаправляемых парилок, которые обязательно разбирались для зарядки.
Обкусываем испаритель и штатный аккумулятор, припаиваем вместо них провода и контактную колодку по схеме:
Вот так это выглядит вживую:
Подключаем к источнику питания:
Заряд идёт и индицируется свечением светодиода на плате.
Зарядный ток составляет порядка 150 мА:
Для 1 Ач аккумулятора маловато, но можно запараллелить несколько модулей.
Вывод:зарядное устройство для литиевых аккумуляторов небольшой емкости может быть без особых усилий изготовлено из отслужившей свой срок электронной сигареты. Таким образом её можно переделать, к примеру, в аккумуляторный фонарик.
