Дисплей парктроника не работает: причины неисправности и ошибок, что делать

Содержание

причины неисправности и ошибок, что делать

Если у вас не работает парктроник, причина может заключаться в неполадках со стороны датчиков, блока управления или системы индикации. Или же, приключился сбой с проводкой.

Что такое парктроники?

Прежде чем переходить к причинам поломок, кратко рассмотрим, что из себя представляет устройство.

Парктроники или парковочный радар – это система бесконтактных датчиков, ультразвуковых или электромагнитных, которая сканирует пространство в радиусе своей зоны чувствительности на наличие посторонних объектов. При обнаружении последних начинает работать звуковой индикатор, а, если комплект включает графический дисплей, расстояние до препятствия отображается на цветной сегментированной шкале. Так, парктроники позволяют водителю безопасно маневрировать автомобилем в условиях ограниченного пространства, в том числе, при движении задним ходом.

Устройство – нехитрое по комплектации. Есть несколько видов сенсоров: они бывают ультразвуковыми или электромагнитными.

Вторые крепятся к магнитной ленте, выполняющей роль антенны, первые монтируются, каждый по отдельности. Кстати, электромагнитные датчики можно разместить с внутренней стороны кузова, а вот ультразвуковые должны располагаться снаружи, поэтому они требуют сверления в бампере отверстий.

Датчики размещают на переднем или заднем бампере авто (или комплексно), а провода от них тянут в салон к блоку управления. Там же устанавливают индикатор – зуммер (звукоизлучатель), LED-дисплей (с графической шкалой) или ЖК-монитор. Электронный блок соединяют кабелем с фонарями заднего хода (для подключения задних парктроников) и лампами стоп сигнала или поворотников (для передних сенсоров).

Вот и все. Парковочный радар работает автоматически, как только рычаг коробки переводится в режим движения задним ходом, или скорость движения машины снижается ниже 20 км/ч.

Далее, давайте рассмотрим основные причины, почему такой простой механизм, как парктроник, перестал работать.

Распространенные причины

Неисправности парктроника случаются по причине сбоя в работе основных компонентов устройства.

Не работают датчики

  • Ультразвуковой датчик мог загрязниться. Он крепится снаружи, поэтому на него легко могла налипнуть грязь, пыль, лед, снег. Чувствительность гаджета могла снизиться. А еще, наледь на сенсоре является частой причиной ложных срабатываний или ситуаций, когда парктроник не выключается. Система распознает лед, как потенциальный объект столкновения, причем, расположенный опасно близко, поэтому и истошно вопит, честно выполняя свою задачу.
  • В места врезки сенсоров, из-за нарушения герметичности и изоляции, могла попасть вода или влага. Причиной может стать износ, небрежная эксплуатация или, даже, слишком интенсивная мойка кузова. Вода могла стать причиной замыкания проводки или полного вывода устройства из строя.
  • Вспомните, не ударяли ли вы корпус авто в местах размещения парктроников. Они могут не работать из-за механического повреждения, перекоса, проваливания внутрь места врезки.
  • Проблема с парктроником может возникнуть по причине неустойчивого крепления, когда датчики болтаются в корпусе.
  • Также не стоит исключать и вариант наличия заводского брака. Хорошо, если проблема проявилась сразу. Хуже, если парковочный радар работал, но вдруг перестал. В этом случае установить в качестве причины заводской брак, будет крайне сложно.

А еще, об «умершем» датчике может свидетельствовать сообщение на экране индикатора «ошибка парктроника Е1». Коды ошибок смотрите в руководстве по эксплуатации своего автомобиля, в разделе парковочного ассистента (у разных брендов называется по-разному, но похоже). Например на Volvo появляется надпись «Park Assist Service Requ 106».

Причина в блоке управления

Почему еще парктроники не работают? Возможно, сломался блок управления.

  • Если устройство имеет опцию самодиагностики, оно само обнаружит данную проблему и выдаст на дисплей соответствующее уведомление. Если такой функции нет, проверьте парктроник самостоятельно в домашних условиях. Это не сложно.
  • Внутрь аппарата могла попасть пыль или влага. В сырое время года блок управления мог отсыреть изнутри, в результате чего окислились элементы платы микросхемы;
  • Неисправный парктроник, иногда таковым не является. Возможно, он работает, но вы выставили в настройках слишком высокий порог чувствительности. Вот индикатор и пищит на каждое дуновение ветра или некорректно определяет расстояния;
  • Парктроник отказал по причине сбоя в электронных «мозгах» устройства;
  • Если у вас не работает дисплей парктроника или не пищит зуммер, проверьте проводку. Возможно, причина в том, что где-то отошли контакты. Также не стоит исключать вариант поломки данного элемента из-за естественного износа, проникновения внутрь грязи, влаги, механического воздействия.
  • Если монитор не показывает расстояние, но звук при этом есть и парктроник мигает, ищите причину в работе дисплея.
  • Если вы обнаружили, что парктроник не работает после замены или полной разрядки аккумулятора, вероятно, из-за недостатка питания в компьютер парковочной системы «проникла» системная ошибка.

Не работает проводка

Если ваш парктроник внезапно перестал пищать, начинать искать, в чем причина, следует с проводки. В каком-то месте мог произойти обрыв или перебой. В числе других причин – отошли или окислились контакты, сорвалась изоляция, оборвался основной кабель питания.

Если парктроники не работают и не включаются при включении, конкретно, задней передачи, вероятно оборвался провод, который питает систему от огней заднего хода. Аналогичная причина могла приключиться и с кабелями, ведущими к поворотникам или стоп-огням (если не работает передний датчик).

Диагностика

Проверить работоспособность сенсоров можно тактильно. Во-первых, при активации, если слегка их коснуться, должна ощущаться легкая вибрация. Во-вторых, часто можно расслышать ритмичные щелчки. В крайнем случае, датчики демонтируют и проверяют каждый мультиметром.

Узнать, нормально ли работает электронный блок, поможет опция самодиагностики. Запустите ее принудительно, через настройки и дождитесь результата.

Если ваше устройство не имеет эту функцию, придется наблюдать и тестировать парктроники, как говорится, «в бою». Поставьте любое неопасное препятствие и проверьте, будет ли радар работать, обнаружит ли его присутствие в зоне своей чувствительности.

Пути решения

Итак, мы перечислили основные причины, из-за которых часто глючит парктроник. Теперь обозначим все возможные пути решения:

  • Чтобы сенсоры работали, их нужно почистить, внешне и изнутри. Для этого придется выполнить демонтаж, предварительно, сняв бампер. Датчики протирают мягкой ветошью, просушивают, удаляют наждачной бумагой следы окиси, наросты. Чтобы освободить локаторы от наледи, загоните авто в теплый бокс, и хорошенько просушите элементы (демонтаж не нужен).

  • Чтобы восстановить изоляцию в местах врезки, когда будете вставлять сенсоры назад, используйте герметик.
  • При подозрении на перекос или нарушение устойчивости крепления, следует отрегулировать посадку датчиков.
  • Если вы поняли, что датчик не работает по отобразившемуся на экране коду, придется обращаться в сервисный центр.
  • Блок управления, а также монитор, зуммер или LED-дисплей можно разобрать, очистить мягкой щеточкой от пыли, зашкурить места видимых окислений наждачной бумагой. Нелишней станет сушка устройства в теплом помещении;

  • Хорошенько изучите настройки гаджета, снизьте порог чувствительности мануально, откалибруйте точность;
  • Если парктроник перестал работать после замены аккумулятора, попробуйте выполнить сброс настроек гаджета до заводских. Еще один нехитрый выход – отключение/подключение аккумулятора. Этот метод на удивление часто работает – системные ошибки бесследно исчезают.
  • Если электронный блок после всех произведенных манипуляций по-прежнему не работает, увы, обращения к квалифицированным мастерам не избежать. Они произведут ремонт или замену датчиков.
  • Если вы пришли к выводу, что парковочный радар не работает из-за проводки, придется проверить все кабели.
    Прозвонить мультиметром каждый проводок от сенсора к блоку управления, а также кабеля от блока к фарам. При необходимости, проводку полностью реставрируют.

Как избежать проблем с датчиками

Как показывает практика, чаще всего парктроники перестают работать из-за неисправности со стороны сенсоров. Не мудрено, ведь они располагаются снаружи кузова и постоянно подвергаются воздействиям факторов внешней среды.

Если вы хотите продлить срок эксплуатации своего парковочного радара, следите за чистотой всех его элементов, протирайте от пыли и грязи, просушивайте, если они промокли. Попросите автомойщиков не направлять в область расположения парктроников мощный напор воды. Контролируйте герметичность мест соединений датчиков с бамперами.

Периодически проверяйте целостность и общее состояние проводки. Почаще вытирайте пыль с управляющего блока. Эти нехитрые, на первый взгляд, действия, помогают существенно продлить жизнь любого парковочного радара.

Обращайтесь с техникой бережно!

Основные неисправности и ремонт парктроника

Парктроник или же парковочный радар — это небольшое устройство, которое не только облегчает парковку авто. Оно также обеспечивает безопасность на дороге, сигнализируя о слишком близком нахождении какого-то препятствия или другой машины. И если в автомобиле сломался либо же просто не работает парктроник, то для неопытных водителей, а также тех, кто привык к его постоянным подсказкам, это может стать настоящей проблемой.

Как определить, что парктроник перестал работать?

Определить, что перестал работать парктроник достаточно просто. Если в автомобиле парковочный радар установлен с завода, то на приборной панели есть индикатор, который укажет, что он поломался. А вот если вы устанавливали акустическую парковочную систему самостоятельно, то чтобы выявить поломку следует понаблюдать за его работой. Он или же будет постоянно молчать, пока вы во что-нибудь не врежетесь, либо же будет постоянно подавать сигналы о несуществующих препятствиях. А вот распознать, что именно вышло из строя уже немного сложнее.

Определение причины поломки парковочного радара и его ремонт

Неисправности парктроника зачастую связаны с выходом из строя одного из его элементов. Акустическая парковочная система состоит из нескольких важных составляющих.

  1. Блок управления — это основная её часть, которая отвечает за работу всей системы.

Достаточно нечасто из строя выходит именно этот элемент. Как проверить работоспособность электронного блока управления? Необходимо сначала его отсоединить. Потом к выводам следует приложить клеммы омметра. Если омметр ничего не показывает, то причина неисправности кроется как раз в электронном блоке управления. Если вы не электрик и не имеете достаточного опыта работы с такими механизмами ремонт парктроника своими руками лучше не делать. Здесь стоит обратиться к специалистам.

Неправильная настройка блока управления также может быть одной из причин почему не работает парковочный радар. Если блок управления настроен на большую чувствительность, парковочный радар будет реагировать даже на несуществующие препятствия. Или же обратная ситуация, он не замечает существующие препятствия. Это может свидетельствовать о слишком низкой чувствительности. И в том, и в другом случае необходимо перенастроить парковочный радар.

  1. Устройства индикации: монитор (на него передаются данные относительно наличия препятствий и расстояния к ним) и система звукового оповещения (она издаёт предупреждающие сигналы). Эти элементы выходят из строя реже всего, так как работают они в наиболее щадящих условиях, внутри автомобиля.
  2. Датчики или металлизированные пластины — передаточные устройства, которые определяют наличие препятствий рядом. В автомобиле их может быть от 2, 4, 6 или даже 8. Наиболее часто ставятся 4 или 6. Если 4, то все они устанавливаются на задний бампер. В случае если установлено 6, то 4 из них на заднем, а 2 на переднем бампере. Последний вариант позволяет контролировать не только пространство позади автомобиля, но и спереди. Принцип работы передаточного устройства очень простой. Он подаёт ультразвуковые сигналы, которые при попадании на препятствие возвращаться обратно. Система считывает время движения туда-обратно сигнала, таким образом рассчитывая расстояние до помехи.
Монитор парктроника реже выходит из строя, чем остальные элементы, так как находится внутри машины

Датчики наиболее часто выходят из строя, ведь именно они больше всего подвержены воздействию внешней среды. Устанавливаются они на бампер машины, и соответственно на них может попадать грязь, снег или вода.

Как определить, что не работает датчик парктроника? Достаточно просто. Следует завести машину и прикоснуться пальцем к датчику. Исправный всегда слегка вибрирует, а если к нему прикоснутся, то должен издавать треск. Если же такого не было обнаружено, то причина именно в нём.

Но прежде чем ехать в автомастерскую, можно попытаться осуществить ремонт датчика парктроника своими руками. Первое что надо сделать — это очистить, просушить его. Если после этих манипуляций система не заработала, то возможно причина поломки кроется в мембране. Для того чтобы выявить неисправность мембраны, следует вскрыть датчик. Если она неисправна — её необходимо заменить. Однако собственноручно менять мембрану не рекомендуется, лучше доверить это автомеханику.

Но иногда случается другая ситуация, в датчик попал камешек, который вывел его из строя. В таких случаях ремонт датчика парктроника уже невозможен, его нужно только менять.

Если на машине стоят металлизированные пластины, то о полном выходе из строя и необходимости их замены будет свидетельствовать наличие любых внешних повреждений.

Как заменить датчик или пластину? Достаточно просто. Следует купить в магазине запчастей подходящее по размеру, техническим параметрам устройство и вмонтировать на место сломанных. Если датчик отличается по цвету от того что был, то исправить это достаточно просто, его следует перекрасить.

Иногда датчики начинают срабатывать без причины, сигнализируя о наличии несуществующих препятствий — причина неисправности может быть связана с загрязнением, залипанием датчиков или металлизированных пластин. Если у вас стоят датчики, то следует их очистить от грязи и снега, если есть влага, то убрать её. В том случае, если установлены пластины, то их лучше снять, ведь вода и грязь может скапливаться не только на поверхности, а и под ними. После этого бампер необходимо помыть и высушить. Только потом можно ставить сухие и чистые пластины обратно.

Если не работает парктроник после мойки или в сильный мороз, то проблема может заключаться и в проводке, точнее, в соединениях, на которые попадает влага. Здесь тоже поможет обычная просушка датчиков и соединений проводки.

Как обезопасить себя от поломок?

Для того чтобы парковочный радар прослужил долго и вам не пришлось ломать голову над тем почему он не работает, как его починить очень важно заботиться не только о его правильной установке, а и быть аккуратным в процессе эксплуатации.

Периодически следует проверять датчики и блок управления на наличие загрязнений и жидкости и вовремя её удалять. Если вместо датчиков стоят металлизированные ленты, то проверять наличие влаги и грязи нужно и под ними.

Важно также строго следовать инструкциям в процессе установки, а также эксплуатации акустической парковочной системы. После установки необходимо правильно её настроить.

Точное соблюдение инструкций, правильный уход за системой будут способствовать безаварийной работе парковочного радара в течение многих лет.

причины неисправности (пищит, глючит) и ремонт своими руками (видео)

Если еще недавно парктроник считался роскошью, то в условиях большого города, где найти парковочное место довольно сложно, он стал необходимостью. Если не работает парктроник, то для тех, кто привык им пользоваться, это настоящая проблема. В статье рассматриваются основные неисправности устройства, способы проверки датчика, дается инструкция, как отключить, снять и заменить прибор на своем автомобиле.

Содержание

[ Раскрыть]

[ Скрыть]

Распространенные неисправности парктроника и его составляющих: причины и признаки

Парктроник – спасение, если для парковки очень мало места. Его датчики подают предупреждающие сигналы водителю, если возникает препятствие в виде ограждения или другого транспортного средства. Чем ближе препятствие, тем сильнее сигнал.

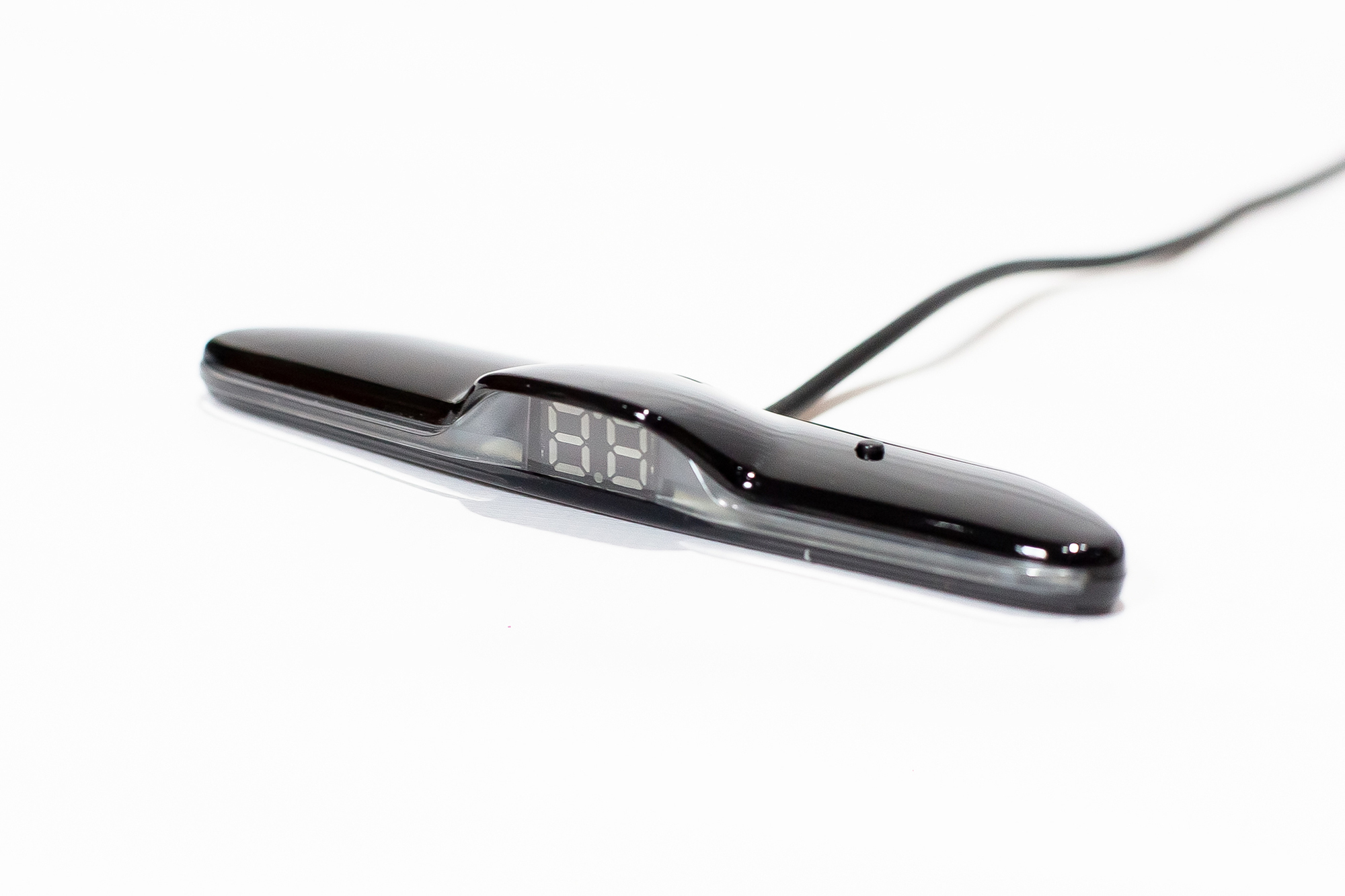

Монитор радара парковки

Автолюбители быстро привыкают доверять прибору, сигнализирующему об опасности. Но если парктроник не прекращает пищать, даже если нет препятствия, то парковаться сложно, и требуется срочный ремонт устройства.

Прежде чем разбирается, почему не работает парктроник, нужно знать принцип его работы. Он обнаруживает препятствия с помощью датчиков, посылающих ультразвуковые волны в разные стороны от автомобиля. Ударяясь о препятствия, волны возвращаются в виде эха, а ЭБУ и динамик предупреждает водителя об опасности.

Если глючит парктроник, то наиболее распространенной причиной является неисправность какого-то сенсора.

Все неисправности можно условно разделить на три группы:

  • поломка сенсоров либо их загрязнение;
  • неисправный ЭБУ;
  • повреждения проводки.

Способы диагностики датчика парковки

Если парктроник установлен с завода, то на панели приборов загорится индикатор, сигнализирующий о неисправности датчика. Возникает вопрос, как проверить парктроник, если индикатора нет. Признаком сломавшегося датчика парковки будет либо постоянный писк, либо его отсутствие при приближении к препятствию. Чтобы выяснить, почему не работает парковочный радар, нужно выполнить диагностику его составляющих.

Акустическая парковочная система

Прибор состоит из:

  1. Блока управления, благодаря которому осуществляется работа всей акустической парковочной системы. Его можно проверить с помощью омметра, приложив клеммы прибора к выходам. При неисправности ЭБУ тестер ничего не покажет.
  2. Устройств индикации: экрана и звуковой сигнализации. Они не часто ломаются, так как находятся в салоне и редко повреждаются.
  3. Датчики и металлизированные пластины. Благодаря им обнаруживаются препятствия. Они устанавливаются на переднем и заднем бампере. Это позволяет контролировать пространство как сзади автомобиля, так и спереди.

Сенсоры более всего подвержены повреждениям, так как на них попадают камни, грязь, вода и снег (автор видео — СТО ГаражокЬ).

Особенности ремонта парктроника

Если постоянно пищит парктроник, то возможны следующие причины:

  1. Загрязнились сенсоры. В этом случае их нужно осмотреть и почистить.
  2. Если чистка не помогла, возможно, что проблема в проводке. В этом случае нужно прозвонить проводку и устранить обрывы, если они будут найдены.
  3. Бывает, что устройство пищит на морозе. Причиной этого является вода, которая попала внутрь устройства и замерзла. Выход из этой ситуации – сушка сенсоров.
  4. Последней причиной, почему непрерывно пищит парковочное устройство, может быть неправильно настроенная чувствительность датчиков. Они неправильно оценивают расстояние до препятствия и потому постоянно пищат. Выход простой – настроить правильно чувствительность.

Если парковочный радар перестал работать, то следует сначала понять, какой датчик не реагирует на препятствие. Неисправный прибор следует заменить.

Задние парковочные сенсоры

Если все сенсоры исправны, а прибор не пищит, следует попробовать увеличить чувствительность.

Самой дорогой и неприятной неисправностью является поломка ЭБУ. Новый блок управления, как и ремонт, — дорогое удовольствие.

Инструкция по демонтажу и замене устройства

Необходимость в замене сенсора возникает, если в него попал камень. Даже маленький камушек может разбить зеркало прибора. В этом случае его нельзя восстановить. Выход один – замена исправным устройством.

Замена сенсора на автосервисе в большинстве случаев обходится очень дорого, поэтому проще купить новый прибор и выполнить ремонт парктроника своими руками.

Важно, выбирая сенсор, подбирать такой, чтобы он точно подходил по размерам и характеристикам.

Процедура замены проста. Перед тем, как снять датчик, нужно отключить от него провода. После отключения питания можно снимать старое устройство. Затем нужно взять новый сенсор, присоединить провода и закрепить его на внутренней стороне бампера.

Возможно, что старый и новый прибор будет отличаться цветом. Их конструкция допускает нанесение небольшого количества краски. Поэтому их можно покрасить в любой подходящий цвет. Перед покраской поверхность следует обезжирить, чтобы краска дольше продержалась.

Цена вопроса

 Загрузка …

Видео «Парктроник : что это и как работает»

В этом видео рассказывается о парктронике: что он собой представляет и как работает (автор ролика – Михаил Автоинструктор).

Не работает дисплей парктроника

Всем привет! Автомобили становятся все более умными и наполняются разной электроникой. Уже далеко не новинкой выступает система помощи при парковке. Он же парктроник. Сегодня мы затронем тему того, почему не работает парктроник, с чем это может быть связано и как определить причину неисправностей.

Радар для парковки позволяет снизить риски для водителя столкнуться с другими машинами, участниками движения и просто разными предметами, когда автомобиль паркуется в условиях ограниченного пространства, едет задним ходом.

Парктроник бывает передний и задний. Думаю, всем известно, каков у него принцип действия и как работают радары. На авто размещаются специальные датчики, которые реагируют на приближающиеся предметы. Оповещение приходит в виде звукового сигнала или графики, которая выводится на дисплей внутри салона.

Причем интенсивность сигнала нарастает по мере приближения.

Конструктивные особенности и виды

Вне зависимости от того, используете ли вы штатный или самостоятельно установленный парктроник, он может выходить из строя. Причем рассматривать мы будем ситуацию, когда все было хорошо, но вдруг радар перестал работать.

В продаже и в штатной комплектации автомобилей используются электромагнитные и ультразвуковые виды парктроников. Они имеют несколько разный принцип действия, поскольку основаны на использовании различных датчиков. Если говорить о России и странах СНГ, то здесь более востребованными являются ультразвуковые системы. Они же делятся на беспроводные и проводные. С этим вопросом следует отдельно разбираться, если вы планируете самостоятельно или через автосервис монтировать радар, который не был предусмотрен с завода.

В конструкции ультразвуковых систем используются ультразвуковые датчики и блок управления. Фактически блок является мозгом оборудования.

Что же касается электромагнитного аналога, то есть роль датчика берет на себя металлизированная лента. Она фиксируется на внутреннюю сторону бампера. С помощью ленты образуется электромагнитное поле. Когда в него попадает предмет или препятствие, датчик передает сигнал на блок управления, который информирует водителя об опасности.

Преимущество на стороне электромагнитного варианта. Это обусловлено тем, что здесь, в отличие от ультразвукового конкурента, отсутствует такое понятие как слепые или мертвые зоны. Такие системы на основе ленты лучше контролируют строго заданное расстояние и площадь. То есть они характеризуются более эффективной и точной реакцией на происходящее впереди и позади автомобиля. Но совершенству нет предела. Все чаще машина получает не только штатный радар, но и дополнительно устанавливается камера. Это позволяет совместить графику, звуковые сигналы и видеоизображение.

Объективно в заднем парктронике пользы значительно больше, чем в переднем. Но и последний в определенных ситуациях очень помогает водителю маневрировать.

Возможные причины неисправностей

Учитывая все рассмотренное ранее, можно сказать, что парктроник по своей сути довольно простое устройство. В его состав входит минимальный набор компонентов. Отсюда и соответствующее число неисправностей.

Их появление не зависит от самого автомобиля. Кому-то повезло получить радар еще в комплектации. Другие же сами дополняют свое авто. Парктроники часто встречаются на самых разнообразных машинах. Особенно на таких, как:

  • Лада Приора;
  • Тойота Рав 4;
  • Киа Соренто;
  • Лада Ларгус;
  • Хендай ix35;
  • Лада Веста;
  • Фольксваген Пассат;
  • УАЗ Патриот;
  • Шевроле Каптива;
  • Шевроле Круз;
  • Kia Sportage 3;
  • Шкода Октавия;
  • Мерседес;
  • Хендай Солярис и пр.

Перечислять можно бесконечно долго. Но здесь куда важнее другое.

Существует несколько основных причин, почему парктроник вдруг перестал работать, либо начал отображать некорректную информацию, преждевременно или с опозданиями присылать оповещения.

Если вы и у себя на машине заметили неполадки, тогда наверняка причина кроется в одном из следующих факторов.

  • Повреждение проводки. Системы бывают проводными и беспроводными. При использовании проводки ее не так сложно повредить и пережать;
  • Неправильная установка датчиков. Здесь важно разобраться в том, как узнать какой датчик не работает. Проверьте их крепление и степень неподвижности. Если элемент шатается и плохо держится, причина именно в нем;
  • Заводской брак. Это нельзя исключать. Особенно при покупке дешевых комплектов от сомнительных производителей. Потому лучше не экономить, а также заказать установку в сертифицированном автосервисе;
  • Загрязнения и влага. Если система функционировала нормально, а затем появились проблемы, возможно причина банальная. Датчики загрязнились или на них попала влага. Это актуальная проблема большинства парктроников, за которым требуется периодический уход;
  • Короткое замыкание в блоке управления. Даже при использовании беспроводной системы закоротить может электронный мозг радара. Опять же из-за грязи, влаги, пыли или высокой температуры.

Все перечисленные причины объективно можно считать банальными, очевидными и вероятными. Но никто не говорит, что парктроник невероятно сложная система, для поисков причин неисправностей которой обязательно нужно быть мастером компьютерной диагностики.

Проверка датчиков

Если у вас система работала нормально, но вдруг возникли проблемы, обязательно начните проверку с очистки датчиков от загрязнений.

Причем очистку важно выполнять не только на поверхности сенсора, но и в зоне крепления. При каждой проверке не забывайте убеждаться в том, что фиксация осталась нормальной, датчики не шатаются и не смещаются со своего посадочного места. Если же чистка не дала никаких результатов, придется проверить устройства на предмет их функционирования. Для этого двигатель запускается на холостых оборотах, а затем вы к каждому сенсору прикладывайте палец. Если датчик исправен, он будет трещать или вибрировать.

При отсутствии ответной реакции можно говорить о том, что сенсор вышел из строя. Далее действуйте по ситуации, ремонтируя или меняя приспособление.

Металлизированная лента

Если у вас используется электромагнитный парктроник, тогда вместо датчиков будет применяться специальная лента.

Ее диагностика выполняется еще проще, чем в ситуации с датчиками. Устройство ленты элементарное. Она может не работать в случае, когда были нанесены какие-то механические повреждения. Потому проверка сводится к тому, чтобы убедиться в отсутствии или наличии глубоких царапин, образовавшихся трещин или иных дефектов.

Если с лентой все хорошо, видимых повреждений нет, тогда проверяется электронный блок управления.

Проверка блока

Реже всего проблемы возникают в составе блока управления. Но полностью исключать такую вероятность нельзя.

Применяются 2 метода диагностики.

  • Метод визуального осмотра. Суть в том, чтобы проверить плату, на которой могут появиться сгоревшие компоненты. С прибора снимается крышка и все внимательно осматривается. Гореть плата может из-за влаги, пыли и загрязнений на корпусе;
  • Проверка омметром. Или подойдет мультиметр, включенный в соответствующем режиме. С его помощью можно проверить устройство на наличие короткого замыкания. Щупы подключаются к выводам. Если стрелка на нуле или прибор показывает знак бесконечности, произошло замыкание. Нужна замена.

Думаю, теперь вы знаете, почему парктроник может выходить из строя, и что нужно делать в той или иной ситуации.

Потому буду прощаться с вами.

Спасибо всем за ваше внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых материалов на нашем сайте!

(Пока оценок нет)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Одной из важнейших систем современного автомобиля является система парковочных радаров. Они помогают водителю определять расстояние до преграды и парковаться без неприятностей. Многих интересует вопрос о том, что делать, если не работает парктроник, и можно ли устранить такую проблему самостоятельно.

Почему не работает

Специфика неисправностей парктроника не зависит от типа и класса машины, где он установлен. То ли это легковой автомобиль, то ли тяжелый грузовик — разница в поломках отсутствует. Существуют такие причины выхода из строя системы:

  • Заводской брак. Некачественный парктроник начнет сбоить сразу после покупки, но может проработать в течение некоторого времени, а затем станет непригодным для использования. При наличии гарантии необходимо отнести поврежденный прибор в магазин и потребовать денежную компенсацию или замену устройства рабочим.
  • Неисправности в проводке. Нередко парктроник перестает выполнять свои функции при проблемах с проводами, соединяющими радары и блок управления. Еще на эффективность работы влияет металлизированная лента, прикрепленная к бамперу. Если ее фиксация недостаточно качественная, датчик будет расшатываться, а конечный результат окажется неточным. При самостоятельном монтаже прибора нужно убедиться в надежности соединений и креплений.
  • Вышедший из строя блок питания. Такая проблема встречается редко, но исключать ее нельзя. Электронные блоки современных парктроников способны оповещать водителя о сбоях. Поэтому в случае поломки появится соответствующее уведомление, указывающее на необходимость ремонта.
  • Проникновение воды и грязи. Неисправности парктроника случаются и при взаимодействии с водой или грязью, которые могут вывести из строя датчики и металлические ленты, расположенные на обратной стороне бампера. Нередко узел перестает работать из-за столкновения с камнем. Пыль и грязь вызывают сбои не только радаров, но и электронного блока управления. Если они оказываются на схеме, появляется риск короткого замыкания.

После мойки или в снежную погоду

Многие автомобилисты часто обращаются в сервисный центр с претензией, что парктроник выключается после мойки или в снежную погоду зимой. Причина объясняется попаданием влаги на рабочие элементы системы, в результате чего они перестают работать. Устранить подобную неприятность можно самостоятельно.

Пищит, когда нет препятствия

Нередко парковочные радары начинают срабатывать, издавая соответствующий звук, даже если нет препятствия. Причины, из-за которых датчики начинают пищать просто так, заключаются в:

  • Сбоях в ЭБУ.
  • Повреждении проводки, из-за чего датчик перестал нормально работать или неправильно отображает данные.
  • Механическом повреждении датчика. Устраняется проблема заменой вышедшего из строя узла.

Что делать

Покупая парктроник для своего автомобиля, нужно убедиться, что он исправен. Новая деталь должна реагировать на любые препятствия, размещенные спереди или сзади машины. Если сигнал о преграде отсутствует, лучше отказаться от приобретения этой модели и подыскать другой вариант.

При появлении проблем в работе старого устройства следует провести очистку его поверхности от грязи и пыли, которая скапливается по мере использования системы. В частых случаях такие простые манипуляции восстанавливают работоспособность деталей.

Осуществляя чистку, важно уделять особое внимание местам, где закреплены датчики. На них не должны присутствовать загрязнения, иначе датчик не сможет нормально принимать сигнал и передавать его электронному блоку. Также следует осмотреть надежность крепления рабочих элементов.

Как определить неисправный датчик

Определить неисправный датчик парктроника несложно. Проверку осуществляют посредством прикасания к датчику во время работы силовой установки на холостом ходу. При отсутствии неисправностей датчик должен слегка вибрировать, а при контакте с пальцем издавать треск. Если такие признаки не замечаются, значит он не был выведен строя.

При необходимости диагностировать блок управления, понадобится обращение в автомастерскую. Своими руками проверить такую сложную систему невозможно. Но делать вывод, что неработоспособность парктроника связана с блоком, можно только после тщательного диагностирования других частей прибора.

Чтобы проверить парковочный радар на предмет короткого замыкания, достаточно применить омметр и соединить концы щуп с выводами блока. При появлении замыкания или наличии обрыва, стрелка прибора будет оставаться на нуле. Для устранения дефекта нужно связаться со специалистом.

Но в домашних условиях несложно продиагностировать печатную плату. Для этого выполняется демонтаж крышки, под которой может накопиться грязь или пыль. Нередко внутри конструкции блока оказываются следы накипи. В таком случае понадобится замена радиодеталей, включая конденсатор.

Ремонт

При повреждении датчиков парктроников можно попытаться восстановить их своими усилиями. Первое решение — просушивание радаров. Если устройство глючит после дождя, снега или посещения мойки, возможно на нем находится жидкость. В таком случае система вернется к прежнему режиму работы сразу после просушки. Если этого не случилось, понадобится демонтаж и вскрытие устройства для проверки мембраны на предмет повреждений. Вышедшая из строя деталь нуждается в замене. Но осуществлять такое действие самостоятельно не стоит. Лучше доверить его автомобильному мастеру.

Если не работают парктроники, но датчики очищены от грязи и воды, возможно случилось повреждение металлизированной ленты. Определить проблему несложно — любой дефект будет замечаться визуально.

При отсутствии сигнала от ленточного парктроника, диагностика и ремонт будут осуществляться по тем принципам, что и в случае с системой датчиков.

Первым делом нужно оценить внешнее состояние рабочих узлов и избавиться от загрязнений.

Дальше следует проверить надежность соединения и фиксацию проводов.

Устранить сбой в заднем или переднем парктронике своими руками проблематично. Такую задачу лучше доверить специалисту из сервисного центра или станции технического обслуживания.

Как предотвратить поломки

Чтобы не сталкиваться со сбоями в работе парктроников, необходимо вовремя обслуживать их, защищая от негативных факторов. В первую очередь следует обезопасить систему от воды и грязи, поэтому после каждой езды в дождливую или снежную погоду, посещения мойки и езды по бездорожью, нужно проводить очистку датчиков. При появлении незначительных проблем в виде нечастых ложных срабатываний обращаться в сервисный центр не обязательно.

Но если проблема заключается в полном выходе из строя или отображении неточных результатов, без вмешательства профессионального мастера не обойтись.

Парктроники очень помогают водителю во время маневров и парковки, но когда они выходят из строя.

Здравствуйте, уважаемые читатели канала! Очень рад, что вы посетили мой канал, надеюсь информация будет вам интересна и полезна.

Инновации неизбежно наполняют нашу жизнь, все больше и больше. Уже сейчас многие водители не могут представить себе парковку без электронных помощников — парктроников. Я не говорю, что это плохо, раньше возможно над этим усмехнулись бы опытные шофера, но времена изменились.

Если кто — то еще не знает, парктроники- это специальные ультразвуковые датчики, которые, как правило, устанавливаются на задний и передний бампер. Выглядят в виде выступающих кружочков по периметру бампера. Обычно, устанавливают по 4 штуки на каждый бампер. В салоне же, стоит специальная панель, которая отображает работу датчиков парктроников.

Блок управления управления парктрониками, как правило, устанавливается неподалёку от бампера, багажнике или даже внутри бампера.

Есть несколько видов парктроников. Основные два типа -это ультразвуковые(кружочки на бампере) и ленточные.

Ленточные отличаются устройством датчика. Устанавливается датчик в виде ленты с обратной стороны бампера, почти по всему периметру бампера. Он создаёт электро магнитное поле и когда в зону покрытия попадает предмет, даёт сигнал блоку, который в свою очередь передаёт показания на дисплей.

Ленточные парктроники считаются наиболее эффективными, так как их зона покрытия больше, чем у ультразвуковых и соответственно показания более точные.

Впервые ленточные парктроники стала применять Ауди и по сей день большинство их автомобилей оснащены ленточными парктрониками.

Перейдём к неисправностям и способам ремонта.

Ленточный парктроник начинает выдавать некорректную информацию или просто отказывается работать чаще всего из — за попадания на ленту грязи, плохого контакта проводов или отклеивание от бампера, полное, либо частичное.

Полный отказ случается чаще из-за ДТП, где повреждается как бампер, так и парктроник.

Каким образом можно самостоятельно отремонтировать ленточный парктроник, не имея специальных знаний?

— Для начала придётся снять бампер. И найти, где спрятан блок управления(интернет в помощь). Внимательно осматриваем все имеющиеся контакты(может фишка плохо держится). Производим очистки ленты от пыли и грязи. Если она шатается и держится не крепко, её обязательно нужно закрепить так, чтобы у неё не было свободного хода, иначе показания будут некорректными. Если лента повреждена и поэтому не работает, закажите в интернете новую и установите её на место прежней.

  • Почему в интернете? Намного дешевле, а товар одинаковый. И уж точно не стоит искать оригинальные парктроники на свой авто, только переплатите деньги, за один и тот же товар!

Что касается ультразвуковых парктроников, с ними дела обстоят немного сложнее. Чтобы понимали, я сейчас рассуждаю о ремонте, на который способен любой человек, поэтому я не стану углубляться в ремонт блока парктроника или дисплея. Если мои советы проблему не решат, можете найти более подробные видео в интернете или просто отправиться к мастеру, спасибо за понимание!

Итак, ультразвуковой парктроник имеет 4 (в среднем) датчика на бампере. 2 отвечают за левую сторону и 2 за правую.

Различные неисправности в виде срабатывания звукового сигнала парктроника, когда препятствия нет или оно далеко. Не срабатывания звукового сигнала, когда препятствие есть или не постоянное срабатывания и т.д могут определяться и «лечиться» так:

1. Тщательно моем все датчики. Загрязнения являются причиной некорректной работы. Проверяем работу.

2. Проверяем каждый датчик по отдельности. А именно. Прикасаемся пальцем к датчику, он должен издавать вибрацию и тихий щелкающий звук. Если ничего этого нет, значит данный датчик неисправен.

3. Возможно все датчики рабочие, но показания все же не верные. Тогда нужно отсоединить все датчики, (обычно, для этого даже не нужно снимать бампер) и убедиться, что они все чистые и сухие. Если нет, чистим и сушим.

4. Ещё неисправный датчик можно обнаружить путем последовательного отключения датчиков. Например, у вас глючит парктроник и видит несуществующее препятствие. Включите зажигание, задний ход. После чего, по очереди отключайте датчики. Если глюк исчез при отключении скажем 3 датчика — значит он неисправен и его нужно заменить.

Они продаются в интернете, даже по отдельности и стоят копейки. А пока вы ожидаете доставку, можно отключить неисправный датчик и ездить без него. Остальные датчики будут продолжать работать.

5. Находим главный блок парктроника и проверяем подключение всех фишек. Если все на вид исправно, но проблема не исчезает, можно разобрать блок, визуально убедиться в отсутствии сгоревших элементов.

Возможно нужна банальная корректировка работы датчиков, но это лучше доверить специалистам.

Держите парктроники в чистоте и старайтесь не ездить на городской машине по грязи и бездорожью, и тогда датчики будут долго и хорошо работать.

Не работает парктроник — в чем причины неисправностей? Диагностика и ремонт

Парктроник представляет собой приемопередающее устройство. Цель этого устройства обнаруживать неожиданно возникшее спереди или сзади транспортного средства помеху и предупредить об этом водителя.

Работает парктроник по принципу радара. То есть устройство посылает во все стороны звуковой сигнал, обычно используются ультразвуковые частоты.

Сигнал, натыкаясь на препятствие, отражается от него и возвращается на приемное устройство парктроника. В блоке управления парктроника сигнал обрабатывается и водителю выдается предупреждение о возникшей преграде.

Конструктивно парктроник выполнен в трех вариантах:

  1. В первом случае он состоит из блока управления, датчиков, соединительных проводов.
  2. Во втором случае, провода отсутствуют.
  3. В третьем, вместо датчиков используют металлизированную ленту.Считается, что такие ленточные парктроники лишены мертвых зон. Устанавливается он с внутренней стороны бампера.

Чаще всего парктроники устанавливают на легковом автотранспорте. Случается, что парктроники устанавливают и на складских самоходных тележках. Установка такого устройства на тележке облегчает и ускоряет перемещение грузов по складской территории, особенно на складах с большими территориями и с огромным объемом перерабатываемого груза.

Про установку парктроника своими руками вы можете узнать в практическом руководстве: как поставить датчики, оборудование и провести тестирование.

Основные неисправности парктроника

Неважно на какой технике установлен парктроник, на автомобиле или на складской тележке, неисправности, в принципе, одни и те же, исключая разве что мелкие несущественные повреждения, связанные со спецификой автомобиля или тележки.

  1. Первая неприятность, которая может приключиться с устройством, это заводской брак. Способ решения возникшей проблемы в этом случае только один – вернуть устройство производителю и получить новое.
  2. Неисправности парктроника чаще всего возникают в соединительных проводах, датчиках или металлизированной ленте, точнее в месте ее крепления к бамперу технического средства.
  3. Гораздо реже неисправность возникает в блоке управления парктроника. Надо сказать, что блок управления оснащается собственной системой определения неисправности. Если она выявила возникшую неисправность, то водителю подается соответствующий сигнал.
  4. С датчиками или лентой парктроника могут приключиться неприятности, связанные с водой и грязью. Датчик может также повредить попавший в него камень. Ленту парктроника нужно постоянно очищать от грязи и влаги. Для этого приходится ее снимать и чистить, стоит почистить заодно и бампер. Датчик не особо боится влаги и воды, но, накопившись, влага или вода может вывести его из строя.
  5. Блок управления чаще всего выходит из строя, если на печатную схему попадают грязь, пыль, влага. Может случиться короткое замыкание. Поломки блока – редкость. Определить простейшую, например. короткое замыкание, неисправность можно и самому. Остальное зависит от умения и знаний хозяина парктроника.
  6. Проводка парктроника может прийти в негодность, если провода плохо закреплены. В результате они могут оплавиться или оборваться. Прозвонить и заменить проводку или часть ее можно самостоятельно.

Диагностика и варианты ремонта

Система должна реагировать на возникающее препятствие. Если этого не происходит, то первое, что стоит сделать – это очистить датчики или ленту от грязи и влаги. Они очень часто являются причинами нарушения работоспособности прибора.

Очистить нужно также и места, где они расположены. То есть внутреннюю часть бампера под лентой и гнезда, в которых установлены датчики. Не помогает – осматриваем приемопередающие устройства.

Если на металлизированной ленте нет повреждений, то причина неисправности ленточного парктроника, в других частях прибора.

Для определения исправности датчика – нужно прикоснуться к нему пальцем. Исправный датчик слегка вибрирует. При прикосновении слышится легкий треск. Проверка проводится при включенном двигателе транспортного средства.

Когда определили нерабочий датчик, то сначала его стоит просушить, возможно, в него просто попала влага. Если так, то после просушки он начнет работать в штатном режиме, если нет, вскроем его, возможно, что повреждена мембрана, ее можно заменить. Но доверить замену мембраны лучше мастеру, поскольку такая работа требует навыков.

Неисправность блока управления парктроника – это, наверно, самая большая беда этого устройства. Самостоятельно можно только визуально осмотреть прибор и проверить его на короткое замыкание. Чтобы осмотреть печатную плату прибора, нужно снять крышку.

Возможно, что при осмотре будет установлена и причина неисправности, например, налет грязи или пыли, или накипи. Накипь может свидетельствовать о пришедших в негодность радиодеталях, например, конденсаторах.

Проверить на короткое замыкание просто. Нужно взять простой омметр и прикоснуться концами щупа к выводам блока, если в приборе обрыв или его замкнуло, то омметр покажет или ноль, или бесконечность. В этом случае нужно вмешательство квалифицированного специалиста. Самому браться за ремонт блока управления стоит только в том случае, если есть опыт в работе с электронными схемами разных типов.

Наиболее распространенные неисправности и способы их устранения

  1. Включен задний ход, а парктроник не подает сигнала. Возможно, что блок управления не подключен к питанию или неправильно смонтирована, нарушена проводка. В этом случае изменяем схему подключения, восстанавливаем целостность проводки. Обязательно проверяем надежно ли заземление блока.
  2. Расстояние до помехи определяется неправильно. Возможно, что имеется загрязнение датчиков. Нужно почистить датчики.
  3. Прибор часто срабатывает на несуществующие препятствия. Возможно, что парктроник настроен на высокую чувствительность или имеется загрязнение датчиков. Нужно провести перенастройку блока управления или почистить датчики.
  4. Парктроник не определяет вообще никаких помех. Возможно, что прибор настроен на низкую чувствительность, опять же загрязнены датчики или помеха находится в так называемой мертвой зоне парктроника. Нужно или повысить чувствительность устройства, или почистить датчики, перестроить схему установки датчиков, добавить например, в существующую схему еще несколько штук.
  5. У ленточного парктроника возникают такие же неисправности, что и у парктроника с датчиками. Может быть повреждена лента парктроника. Неисправности могут возникнуть и при загрязнении места расположения ленты. Встречаются неисправности соединительных проводов и блока управления парктроником. Действия при диагностике устройства и ремонте, собственно, такие же, как и при работе с другими типами парктроников.

Если самостоятельно определить причину неисправности не удается, то, естественно, нужно обратиться к специалистам. Можно снять парктроник и отнести его в автомастерскую, можно отогнать туда технику с установленным прибором – погонять парктроник на стенде, проверить настройки и т. д.

Как избежать появления неисправностей парктроника?

Прежде всего, нужно соблюдать элементарные меры безопасности. Датчики, металлизированную ленту, провода, контакты нужно регулярно осматривать, если на датчиках и ленте появилась грязь, то ее нужно убрать, как и влагу.

Под металлизированной лентой не должно скапливаться ни влаги, ни грязи. Следовательно, нужно периодически ее снимать и очищать внутреннюю часть бампера.

В блоке управления тоже может собираться грязь, стоит и его иногда открывать и очищать от скопившейся внутри грязи, пыли. Учтите, что грязь, пыль и вода отлично проводят электрический ток, а значит, могут послужить причиной возникновения неисправности.

Нужно строго соблюдать рекомендации и требования, изложенные в инструкции по эксплуатации парктроника. Очень важно правильно установить и выбрать прибор, а также точно его настроить. Подробную информацию о выборе парктроника вы можете узнать в следующей подробной статье. Соблюдение инструкции, правильная установка, точная настройка парктроника – залог его долгой безаварийной службы.

Статья была полезна?

0,00 (оценок: 0)

Не работает парктроник: причины

Парковочная система автомобиля обычно состоит из нескольких основных узлов: блока управления, датчиков, проводки. При использовании беспроводного соединения провода к датчикам отсутствуют. Существуют также системы без ультразвуковых сонаров, вместо которых в бампере прокладывается играющая роль антенны металлизированная лента. Причинами неисправностей парктроника могут стать неполадки в работе всех перечисленных компонентов.


Причины неисправностей парктроника

Рассмотрим основные причины сбоев в работе различных узлов парковочных радаров.

Датчики

Если в автомобиле не работает парктроник, причины чаще всего связаны с некорректной работой датчиков.


  1. Загрязнения, налипания льда, снега. Это очень распространенные причины неисправности датчика парктроника. Ультразвуковой сонар включает и передатчик, и приёмник. Поэтому налипание льда или грязи способно привести как к снижению чувствительности (система не будет видеть препятствие вообще либо неправильно определять расстояние до него), так и к ложным срабатываниям из-за отражения сигнала от помехи на внешней поверхности прибора. Загрязнения приводят к неполадкам и в случае использования вместо сонаров металлизированной ленты.
  2. Попадание влаги. Обычно сенсоры изготавливаются во влагозащитных корпусах. Однако попадание внутрь жидкости все-таки возможно, особенно под сильным напором воды на мойке. Влага способна вызвать как кратковременные неполадки, так и полный выход устройства из строя. Если датчик парктроника постоянно пищит, одна из возможных причин — именно попадание влаги.
  3. Механические повреждения, перекос. Сонар может повредиться в результате удара. Возможен также перекос, из-за которого сигнал будет излучаться в неправильном направлении, и даже проваливание прибора внутрь бампера.

  4. Плохое крепление. При некачественном монтаже возможна потеря контакта с соединительными проводами. Корпус устройства иногда болтается, что становится причиной нестабильной работы.
  5. Заводской брак, выход из строя. Если парктроник не работает изначально, весьма вероятен заводской брак. Сенсор может выйти из строя и в процессе эксплуатации. В таком случае его нужно просто заменить (как вариант — отремонтировать, что зачастую экономически нецелесообразно).

    Блок управления


    Неисправность блока управления зачастую выявить достаточно просто: он сам сообщит о возникшей неполадке. Однако это происходит не всегда. Возможны следующие основные проблемы с блоками управления парктроника.


    1. Загрязнения, попадания пыли, влаги. Можно разобрать модуль и аккуратно его почистить. Нередко это помогает устранить неисправность.
    2. Неправильные настройки. Если у вас постоянно пищит парктроник при включении задней передачи, причина может заключаться и в завышенной чувствительности. Настройка прибора поможет устранить эту неисправность. Нередко из-за сбоя настроек плохо работают беспроводные системы. В этом случае восстановить работоспособность помогает сброс параметров с помощью соответствующей кнопки на роутере.
    3. Неисправности радиоэлектронных цепей. Самая большая неприятность с парктроником — это выход из строя электронной начинки блока управления. Самостоятельно тут лучше ничего не трогать. Если аппарат гарантийный, то вам повезло. Если нет, и простая очистка от пыли не помогла — ремонт может оказаться весьма дорогостоящим.

      Проводка

      Если перестал работать парктроник, причины нередко связаны с проводкой. Провода могут быть перебиты или передавлены. Возможен плохой контакт с сенсором, окисление, короткое замыкание. Иногда бывает сорвана изоляция кабеля.

      Ещё одна вероятная причина — отсутствие питания. Возможно, проблема в обрыве питающего провода, поступающего на блок управления. Стоит также проверить целостность соответствующих предохранителей и заземление прибора — без хорошей «земли» электроника нормально работать не будет.

      Конкретные неисправности парктроника и их вероятные причины

      Опишем наиболее характерные неполадки парковочных радаров и почему они возникают.

      1. Парктроник пищит без препятствия. Вероятные причины: попадание влаги внутрь сенсора, налипание грязи или снега, неправильные настройки прибора (завышенная чувствительность). Зачастую это проявляется при включении задней скорости — устройство сразу же начинает подавать сигнал. Возможно также короткое замыкание проводки, неисправность управляющего модуля, проваливание датчика внутрь бампера.

      2. Постоянно глючит парктроник, неустойчиво работает без особой системы. Здесь тоже может быть проблема в попадании влаги, загрязнении, реже — неправильных настройках. Возможно, плохие контакты на сенсорах или передавлены соединительные кабеля. Ещё одна вероятная причина — механический перекос сонара или проседание кузова автомобиля, из-за которого излучение может отражаться от неровностей на дороге. Иногда помогает сброс параметров.
      3. Радар неправильно определяет расстояние. Наиболее вероятны загрязнения датчиков, неправильная настройка параметров.

      4. Парковочная система некорректно работает с одной стороны машины, проявляются значительные мертвые зоны. Проблема — в выходе из строя конкретных сенсоров (либо проводки к ним).
      5. Парктроник плохо работает, не определяет препятствия при приближении к ним. Возможны загрязнения сенсоров, проблемы с проводкой, загрубление настроек. Может помочь заводской сброс параметров.
      6. Парковочная система вообще не работает, не подаёт сигнал при включении или при заднем ходе. Проблема может быть в отсутствии питания, неисправном модуле управления. Стоит проверить напряжение питания и заземление, разобрать блок и почистить его от пыли и влаги. Если устройство не работало изначально — возможен заводской брак или некорректная установка.

        Несколько советов в заключение

        Периодически проверяйте состояние датчиков и проводки. Очищайте поверхность сенсоров и места соединений от пыли, грязи, влаги. Если в сонары попала вода — высушите их. Следите также за состоянием управляющего модуля.

        причины, глючит, неисправности, перестал, пищит когда нет препятствия, проверка, ремонт, что делать, почему, после мойки, задний, как определить, датчик

        Автор Денис Валентинович На чтение 5 мин.

        Одной из важнейших систем современного автомобиля является система парковочных радаров. Они помогают водителю определять расстояние до преграды и парковаться без неприятностей. Многих интересует вопрос о том, что делать, если не работает парктроник, и можно ли устранить такую проблему самостоятельно.

        Почему не работает

        Специфика неисправностей парктроника не зависит от типа и класса машины, где он установлен. То ли это легковой автомобиль, то ли тяжелый грузовик — разница в поломках отсутствует. Существуют такие причины выхода из строя системы:

        • Заводской брак. Некачественный парктроник начнет сбоить сразу после покупки, но может проработать в течение некоторого времени, а затем станет непригодным для использования. При наличии гарантии необходимо отнести поврежденный прибор в магазин и потребовать денежную компенсацию или замену устройства рабочим.
        • Неисправности в проводке. Нередко парктроник перестает выполнять свои функции при проблемах с проводами, соединяющими радары и блок управления. Еще на эффективность работы влияет металлизированная лента, прикрепленная к бамперу. Если ее фиксация недостаточно качественная, датчик будет расшатываться, а конечный результат окажется неточным. При самостоятельном монтаже прибора нужно убедиться в надежности соединений и креплений.
        • Вышедший из строя блок питания. Такая проблема встречается редко, но исключать ее нельзя. Электронные блоки современных парктроников способны оповещать водителя о сбоях. Поэтому в случае поломки появится соответствующее уведомление, указывающее на необходимость ремонта.
        • Проникновение воды и грязи. Неисправности парктроника случаются и при взаимодействии с водой или грязью, которые могут вывести из строя датчики и металлические ленты, расположенные на обратной стороне бампера. Нередко узел перестает работать из-за столкновения с камнем. Пыль и грязь вызывают сбои не только радаров, но и электронного блока управления. Если они оказываются на схеме, появляется риск короткого замыкания.

        После мойки или в снежную погоду

        Многие автомобилисты часто обращаются в сервисный центр с претензией, что парктроник выключается после мойки или в снежную погоду зимой. Причина объясняется попаданием влаги на рабочие элементы системы, в результате чего они перестают работать. Устранить подобную неприятность можно самостоятельно.

        Пищит, когда нет препятствия

        Нередко парковочные радары начинают срабатывать, издавая соответствующий звук, даже если нет препятствия. Причины, из-за которых датчики начинают пищать просто так, заключаются в:

        • Сбоях в ЭБУ.
        • Повреждении проводки, из-за чего датчик перестал нормально работать или неправильно отображает данные.
        • Механическом повреждении датчика. Устраняется проблема заменой вышедшего из строя узла.

        Что делать

        Покупая парктроник для своего автомобиля, нужно убедиться, что он исправен. Новая деталь должна реагировать на любые препятствия, размещенные спереди или сзади машины. Если сигнал о преграде отсутствует, лучше отказаться от приобретения этой модели и подыскать другой вариант.

        При появлении проблем в работе старого устройства следует провести очистку его поверхности от грязи и пыли, которая скапливается по мере использования системы. В частых случаях такие простые манипуляции восстанавливают работоспособность деталей.

        Осуществляя чистку, важно уделять особое внимание местам, где закреплены датчики. На них не должны присутствовать загрязнения, иначе датчик не сможет нормально принимать сигнал и передавать его электронному блоку. Также следует осмотреть надежность крепления рабочих элементов.

        Как определить неисправный датчик

        Определить неисправный датчик парктроника несложно. Проверку осуществляют посредством прикасания к датчику во время работы силовой установки на холостом ходу. При отсутствии неисправностей датчик должен слегка вибрировать, а при контакте с пальцем издавать треск. Если такие признаки не замечаются, значит он не был выведен строя.

        При необходимости диагностировать блок управления, понадобится обращение в автомастерскую. Своими руками проверить такую сложную систему невозможно. Но делать вывод, что неработоспособность парктроника связана с блоком, можно только после тщательного диагностирования других частей прибора.

        Чтобы проверить парковочный радар на предмет короткого замыкания, достаточно применить омметр и соединить концы щуп с выводами блока. При появлении замыкания или наличии обрыва, стрелка прибора будет оставаться на нуле. Для устранения дефекта нужно связаться со специалистом.

        Но в домашних условиях несложно продиагностировать печатную плату. Для этого выполняется демонтаж крышки, под которой может накопиться грязь или пыль. Нередко внутри конструкции блока оказываются следы накипи. В таком случае понадобится замена радиодеталей, включая конденсатор.

        Ремонт

        При повреждении датчиков парктроников можно попытаться восстановить их своими усилиями. Первое решение — просушивание радаров. Если устройство глючит после дождя, снега или посещения мойки, возможно на нем находится жидкость. В таком случае система вернется к прежнему режиму работы сразу после просушки. Если этого не случилось, понадобится демонтаж и вскрытие устройства для проверки мембраны на предмет повреждений. Вышедшая из строя деталь нуждается в замене. Но осуществлять такое действие самостоятельно не стоит. Лучше доверить его автомобильному мастеру.

        Если не работают парктроники, но датчики очищены от грязи и воды, возможно случилось повреждение металлизированной ленты. Определить проблему несложно — любой дефект будет замечаться визуально.

        При отсутствии сигнала от ленточного парктроника, диагностика и ремонт будут осуществляться по тем принципам, что и в случае с системой датчиков.

        Первым делом нужно оценить внешнее состояние рабочих узлов и избавиться от загрязнений.

        Дальше следует проверить надежность соединения и фиксацию проводов.

        Устранить сбой в заднем или переднем парктронике своими руками проблематично. Такую задачу лучше доверить специалисту из сервисного центра или станции технического обслуживания.

        Как предотвратить поломки

        Чтобы не сталкиваться со сбоями в работе парктроников, необходимо вовремя обслуживать их, защищая от негативных факторов. В первую очередь следует обезопасить систему от воды и грязи, поэтому после каждой езды в дождливую или снежную погоду, посещения мойки и езды по бездорожью, нужно проводить очистку датчиков. При появлении незначительных проблем в виде нечастых ложных срабатываний обращаться в сервисный центр не обязательно.

        Но если проблема заключается в полном выходе из строя или отображении неточных результатов, без вмешательства профессионального мастера не обойтись.

        Parktronic :: Системы вождения :: Вождение и парковка :: Руководство по эксплуатации Mercedes-Benz GL-Class :: Mercedes-Benz GL-Class

        Важные указания по технике безопасности

        PARKTRONIC — это электронный парковочный ассистент с ультразвуковые датчики. Он обозначает визуально и слышно расстояние между вашим автомобилем и объект.

        PARKTRONIC — это только вспомогательное средство. Это не замена твоему вниманию к твоему непосредственное окружение. Ты всегда отвечает за безопасное маневрирование, парковку и выезд с парковочного места.Когда маневрирование, парковка или выезд из парковочное место, убедитесь, что нет люди, животные или предметы в районе в которым вы маневрируете.

        При парковке обращайте особое внимание на объекты над или под датчиками, например как цветочные горшки или тягово-сцепные устройства.

        PARKTRONIC не обнаруживает такие объекты. когда они находятся в непосредственной близости от автомобиль. Вы можете повредить автомобиль или объекты.

        Датчики могут не обнаруживать снег и другие предметы, поглощающие ультразвуковые волны.

        Источники ультразвука, такие как автоматический автомойка, пневматические тормоза на грузовик или пневматическая дрель могут вызвать PARKTRONIC неисправен.

        PARKTRONIC может работать некорректно на неровная местность.

        PARKTRONIC активируется автоматически, когда вы:
        включите зажигание переключите коробку передач в положение D, R или N отпустить электрический стояночный тормоз PARKTRONIC отключается на скоростях выше 11 миль / ч (18 км / ч).Он повторно активируется при более низкой скорости.

        PARKTRONIC контролирует территорию вокруг вашего автомобиль с использованием шести датчиков в переднем бампере и четыре датчика в заднем бампере.

        1 Датчики в переднем бампере, левый сторона (пример)

        Диапазон датчиков

        Общие примечания

        PARKTRONIC не принимает предметы в соображения, которые являются:
        R ниже диапазона обнаружения, например люди, животные или предметы
        Увеличьте дальность обнаружения, т.е.грамм.

        нависающие грузы, свесы грузовиков или погрузочные рампы.

        На датчиках не должно быть грязи, льда или слякоти. Иначе они не могут работают правильно. Регулярно очищайте датчики, стараясь не поцарапать или повредить их.

        Передние датчики

        Задние датчики

        Минимальное расстояние

        Если в этом диапазоне есть препятствие, загораются соответствующие предупреждающие индикаторы и звучит предупреждающий сигнал.Если расстояние падает ниже минимального, расстояние не может дольше показываться.

        Предупреждения

        Предупреждающий дисплей для передней части

        1 Сегменты в левой части автомобиль
        2 сегмента на правой стороне автомобиль
        3 сегмента, показывающих оперативную готовность

        Предупреждающие дисплеи показывают расстояние между датчиками и препятствием. В предупреждающий дисплей для передней части расположен на приборной панели над центральными дефлекторами.

        Предупреждающий дисплей для задней части находится в потолочный фонарь в заднем отсеке.

        Предупреждающий дисплей для каждой стороны автомобиль разделен на пять желтых и два красных сегменты. PARKTRONIC работает, если желтые сегменты, показывающие работоспособность готовность 3 загораются.

        Выбранное положение трансмиссии и направление, в котором катится автомобиль определить, какой дисплей предупреждений активен при работающем двигателе.

        Один или несколько сегментов загораются, когда автомобиль приближается к препятствию, в зависимости от расстояние автомобиля от препятствия.

        Начиная с шестого сегмента:
        , вы услышите прерывистый предупреждающий сигнал для примерно две секунды.

        начиная с седьмого сегмента, вы услышите предупреждающий сигнал примерно на два секунд. Это означает, что сейчас у вас есть достиг минимального расстояния.

        Деактивация / активация PARKTRONIC

        1 Контрольная лампа
        2 Деактивация / активация PARKTRONIC Если контрольная лампа 1 горит, PARKTRONIC отключен. деактивировано.Активная система помощи при парковке также деактивировано.

        PARKTRONIC активируется автоматически при повороте SmartKey в положение 2 в замке зажигания.

        Буксировка прицепа

        Сдвинуть шаровую муфту, если прицеп буксирует. заминка не требуется. ПАРКТРОНИК измеряет минимальную дальность обнаружения до препятствие от бампера, а не мяч связь.

        PARKTRONIC отключен для задней части когда вы устанавливаете электрическое соединение между вашим автомобилем и прицепом.

        Проблемы с PARKTRONIC


        См. Также:

        4MATIC (постоянный полный привод)
        Никогда не буксируйте автомобиль с одной осью поднятый. Это может повредить раздаточную коробку. Ущерб такого рода не покрывается Ограниченная гарантия Mercedes-Benz. Все колеса должны оставаться либо на гроу …

        Контрольные и контрольные лампы

        Солнцезащитные козырьки
        Обзор ПРЕДУПРЕЖДЕНИЕ Если зеркальная крышка косметического зеркала сложена когда автомобиль находится в движении, вы можете быть ослепленный падающим светом.Есть риск несчастный случай. Всегда держи ми …

        Mercedes-Benz PARKTRONIC® с активной системой помощи при парковке

        Mercedes-Benz PARKTRONIC® с активной системой помощи при парковке — это функция, которая параллельно припаркует ваш Mercedes-Benz за вас. Вот как это работает.

        Когда ваш Mercedes-Benz находится в движении, синий индикатор «P» будет показывать, что PARKTRONIC® с функцией Active Parking Assist работает и ищет для вас парковочное место.

        Чтобы найти место и параллельный парк, выполните следующие действия:

        1. Двигайтесь со скоростью менее 20 миль в час, чтобы PARKTRONIC® с активной системой помощи при парковке нашел для вас место для парковки. Датчики сработают, когда ваш Mercedes-Benz определит, что он может поместиться в соседнем пространстве, что отмечено стрелкой.
        2. Поставьте машину задним ходом, затем она спросит, хотите ли вы, чтобы система Parking Pilot запустилась? Нажмите «Ок» на рулевом колесе, чтобы начать.
        3. Снизьте педаль газа и притормозите, если необходимо, чтобы начать движение задним ходом на место парковки.Ваш Mercedes-Benz будет управлять рулевым колесом за вас.
        4. Следуйте подсказкам PARKTRONIC® с активной системой помощи при парковке, чтобы узнать, когда снова включить движение или задний ход.
        5. Как только вы окажетесь на месте и прямо, ваш Mercedes-Benz скажет «Готово», и вы сможете поставить машину на стоянку.

        Когда вы будете готовы к отъезду, если вы включите поворотник и снова начнете движение, система спросит, хотите ли вы вытащить машину из места.Нажмите «Ок» на рулевом колесе, и все будет.

        Если вы возьмете колесо в любой момент, оно отключит систему и вернет вам полный контроль.

        PARKTRONIC® с функцией Active Parking Assist, использующей все датчики на Merceds-Benz, для втягивания автомобиля на парковочное место или выезда с него путем измерения расстояния от обочины и между автомобилями, чтобы вы могли быть уверены, что вы в порядке. руки, даже если ваши руки не контролируют ситуацию.

        Если вы заинтересованы в приобретении Mercedes-Benz, оснащенного системой PARKTRONIC® с функцией Active Parking Assist, посетите Mercedes-Benz Уолтера из Риверсайда сегодня.

        Просмотреть новый инвентарь

        Система датчиков парковки использует ультразвуковые датчики для обнаружения препятствий вокруг автомобиля при парковке автомобиля в гараже или во время параллельной парковки, когда автомобиль движется со скоростью около 10 км / ч (6 миль в час) или меньше. Система оснащена вспомогательным устройством для уведомления водителя о приблизительном расстоянии от транспортного средства до окружающего препятствия с помощью звукового сигнала и индикации обнаружения препятствия (некоторые модели).


        Не полагайтесь полностью на систему парктроника и обязательно проверяйте безопасность вокруг вашего автомобиля визуально во время движения.

        Эта система может помочь водителю управлять автомобилем в прямом и обратном направлениях во время парковки. Дальность обнаружения датчиков ограничена, поэтому управление автомобилем, полагаясь только на систему, может привести к аварии.Во время вождения всегда проверяйте безопасность вокруг вашего автомобиля визуально.


        • Не устанавливайте какие-либо аксессуары в пределах диапазона обнаружения датчиков. Это может повлиять на работу системы.

        • В зависимости от типа препятствия и окружающих условий диапазон обнаружения датчика может сузиться, или датчики могут не обнаруживать препятствия.

        • Система может не работать нормально при следующих условиях:

          • Грязь, лед или снег налипают на область датчика (после удаления возвращается к нормальной работе).

          • Область датчика замерзла (возвращается к нормальной работе после оттаивания льда).

          • Датчик прикрыт рукой.

          • Датчик сильно потрясен.

          • Автомобиль чрезмерно наклонен.

          • При очень жарких или холодных погодных условиях.

          • Автомобиль движется по неровностям, склонам, дорогам с гравием или травой.

          • Все, что генерирует ультразвук, находится рядом с транспортным средством, например, звуковой сигнал другого транспортного средства, звук двигателя мотоцикла, звук пневматического тормоза крупногабаритного транспортного средства или датчики другого транспортного средства.

          • Автомобиль движется в сильный дождь или в дорожных условиях, вызывающих брызги воды.

          • На автомобиль устанавливается имеющаяся в продаже стойка крыла или антенна для радиопередатчика.

          • Автомобиль движется к высокой или квадратной бордюре.

          • Препятствие расположено слишком близко к датчику.

        • Препятствия под бампером могут не обнаруживаться. Препятствия ниже бампера или тонкие, которые могли быть изначально обнаружены, но больше не обнаруживаются при более близком приближении автомобиля.

        • Следующие типы препятствий могут не обнаруживаться:

          • Тонкие предметы, такие как проволока или веревка

          • Вещи, которые легко поглощают звуковые волны, например хлопок или снег

          • Предметы угловой формы

          • Очень высокие объекты и широкие наверху

          • Мелкие, короткие предметы

        • Всегда проверяйте систему у квалифицированного мастера по ремонту. Мы рекомендуем авторизованного мастера по ремонту Mazda, если бамперы подвергаются ударам, даже при незначительной аварии.Если датчики отклонены, они не могут обнаружить препятствия.

        • (с передним датчиком и датчиком переднего угла)

          Система может иметь неисправность, если звуковой сигнал не работает или световой индикатор не загорается при включении переключателя датчиков системы помощи при парковке. Проконсультируйтесь с квалифицированным мастером по ремонту, мы рекомендуем авторизованный ремонтный центр Mazda.

        • (без переднего датчика и датчика переднего угла)

          Система может работать неправильно, если звуковой сигнал не работает. Проконсультируйтесь с квалифицированным мастером по ремонту, мы рекомендуем авторизованный ремонтный центр Mazda.

        • (с передним датчиком и датчиком переднего угла)

          Система может иметь неисправность, если слышен звуковой сигнал, указывающий на неисправность системы, и мигает световой индикатор.Проконсультируйтесь с квалифицированным мастером по ремонту, мы рекомендуем авторизованный ремонтный центр Mazda.

        • Звуковой сигнал, указывающий на неисправность системы, может не быть слышен, если окружающая температура очень низкая или грязь, лед или снег прилипают к области датчика. Удалите посторонние предметы из области датчика.

        • При установке сцепного устройства для прицепа проконсультируйтесь со специалистом по ремонту, мы рекомендуем авторизованный центр по ремонту Mazda.

        Active Park Assist (APA) (при наличии) :: Вождение :: Ford Escape 2013-2021 Руководства по эксплуатации :: Ford Escape

        Активная система помощи при парковке (APA) обнаружит доступное параллельное парковочное место и автоматически направить автомобиль в пространство (без помощи рук), пока вы управляете акселератор, КПП и тормоза.Система визуально и / или звуко проинструктирует водитель припарковал автомобиль.

        ВНИМАНИЕ: Эта система разработана как дополнительная помощь в парке. Он может работать не во всех условиях и не заменяет внимание и рассудительность водителя. Водитель отвечает за избежание опасностей и поддержание безопасного расстояния и скорости, даже когда используется APA.

        Условия, при которых системы могут не работать:

        • Что-то проходит между передним бампером и пространством, например, пешеход или велосипедист
        • Край автомобиля находится высоко от земли, например, автобус, эвакуатор или платформа. грузовик

        Автоматический поиск парковочного места

        Для запуска нажмите выключатель управления APA (на панели приборов).

        В центре сообщений отобразится АКТИВНЫЙ ПОИСК ПАРКА. Обозначить с какой стороны улицы для поиска, используйте указатель поворота. Символы стрелок >> и << в Центр сообщений указывает, с какой стороны автомобиля APA будет припарковаться. Если очередь не горит сигнал, система автоматически произведет поиск со стороны пассажира.

        Для достижения наилучших результатов водитель должен вести автомобиль как можно параллельно. при проезде парковочного места.При слишком быстрой езде (более 18 миль / ч [30 км / ч]) для система измерения парковочных мест, в центре сообщений отобразится АКТИВНОЕ УМЕНЬШЕНИЕ ПАРКОВ СКОРОСТЬ.

        Когда система обнаружит место, в центре сообщений отобразится ПРОБЕЛ НАЙДЕН. ТЯНИТЕ ВПЕРЕД с последующим звуковым сигналом. Двигайтесь вперед, пока в центре сообщений не появится ПРОСТРАНСТВО НАЙДЕНО СТОП с последующим звонком. Когда вы останавливаете автомобиль, чтобы начать парковка, центр сообщений отображает УДАЛИТЬ РУКИ НАЗАД.Водитель должен всегда полностью останавливайтесь перед переключением передач.

        Автоматическое рулевое управление на парковочное место

        Автоматическое рулевое управление срабатывает при остановке автомобиля, уберите руки с рулевого колеса и выберите передачу R (задний ход). Обязательно руль движению не препятствуют никакие предметы. Автомобиль будет управлять самим собой из этого точки, следуя инструкциям в центре сообщений, чтобы безопасно переместить автомобиль назад и вперед в пространстве.Вы можете отменить APA в любое время, нажав рулевого колеса или нажатием переключателя управления APA. Когда автомобиль находится в R (Назад), в центре сообщений отображается РЕЗЕРВНОЕ ИСПОЛЬЗОВАНИЕ ВНИМАНИЕ.

        Когда вы определяете, что машина отъехала достаточно далеко, или вы слышите сплошной тональный сигнал система обнаружения заднего хода, полностью остановите автомобиль и переведите рычаг переключения передач на D (Драйв). В центре сообщений теперь будет отображаться ВПЕРЕД ИСПОЛЬЗОВАНИЕ ВНИМАНИЕ. по перезвону.

        Когда вы определяете, что автомобиль находится достаточно далеко вперед или ровный звуковой сигнал от система обнаружения движения вперед (при наличии) слышит, полностью остановите автомобиль и переведите рычаг переключения передач в положение R (задний ход). Центр сообщений может отображать РЕЗЕРВНОЕ КОПИРОВАНИЕ МЕДЛЕННО. ИСПОЛЬЗУЙТЕ ОСТОРОЖНО, после чего прозвучит звонок. Система может предлагать последующие вперед и назад маневры перед переходом к финишу.

        Завершено APA

        Когда активная система помощи при парковке завершит автоматическое рулевое управление, центр сообщений отображает АКТИВНЫЙ ПАРК ЗАВЕРШЕН, за которым следует звуковой сигнал.

        Водитель несет ответственность за оценку и, при необходимости, исправление окончательной положение парковки и установка автомобиля в положение P (Парковка).

        Систему также можно деактивировать в любое время следующим образом:

        • Нажатие переключателя управления APA
        • Взявшись за руль
        • Превышение скорости автомобиля 18 миль в час (30 км / ч) в течение 30 секунд во время активной парковки. в поиске
        • Превышение скорости автомобиля 6 миль / ч (10 км / ч) при автоматическом рулевом управлении
        • Деактивация системы AdvanceTrac или система активировалась на скользкой дороге. или рыхлая поверхность
        • Активация или отказ АБС.
        • Любая дверь (кроме водительской) открывается
        • Что-то касается руля

        Если в системе присутствует неисправность, отображается сообщение АКТИВНАЯ СБОЙ ПАРКОВКИ. за которым последовал перезвон. Обратитесь к авторизованному дилеру для обслуживания вашего автомобиля.

        Систему нельзя использовать, если:

        • спереди или сзади автомобиля или в другом месте рядом с датчиками.
        • передний бампер или боковые датчики повреждены (например, при столкновении) или заблокированы посторонним предметом (например, кожухом переднего бампера).
        • используется мини-запаска.

        Поиск и устранение неисправностей

        Почему APA не ищет парковочное место?

        • Возможно, вы отключили систему AdvanceTrac.
        • Одна из дверей (кроме двери водителя) может быть закрыта ненадежно.

        Почему APA не предлагает определенное парковочное место?

        • Что-то может касаться переднего бампера или боковых датчиков.Очистить любой материал воткнул в датчики.
        • Места для маневрирования автомобиля может быть недостаточно. Помнить, на противоположной стороне автомобиля должно быть достаточно места, чтобы позволить передняя часть автомобиля, чтобы повернуться, когда вы вернетесь в пространство.
        • Автомобиль подъехал недостаточно близко к парковочному месту, менее 60 дюймов. (1,5 м) от соседних припаркованных автомобилей.
        • Автомобиль подъехал слишком близко к боковым объектам (напр.грамм. менее 16 дюймов [41 см] от соседних припаркованных автомобилей).
        • Возможно, вы едете на R (задний ход). APA может искать место для парковки, только пока Движение вперед.

        Почему APA не размещает автомобиль в нужном мне месте?

        • Водитель позволяет автомобилю катиться в направлении, противоположном трансмиссии. (например, движение вперед, когда выбрана передача R (задний ход).
        • Возможно, вы едете на R (задний ход). APA может искать место для парковки, только пока Движение вперед.
        • Вдоль парковочного места может быть неровный бордюр. APA может быть не в состоянии выровнять автомобиль по поврежденным, неглубоким или покрытым материалом бордюрам например, мусор, листья, снег или брезент.
        • Транспортные средства или объекты, граничащие с пространством, могут быть неправильно расположены.
        • Автомобиль управлялся больше, чем обычно, при движении по пространству.

        APA лучше всего работает, когда вы едете на такое же расстояние от парковочного места, по всей длине помещения.
        • Шины могут быть неправильно установлены и обслуживаться. Например, один или несколько шины могут быть накачаны неправильно, могут быть другого размера или не разрешено для использования на этом автомобиле.
        • Автомобиль подвергался ремонту или модификации, не разрешенным производителем.
        • Один из припаркованных автомобилей имеет высотное навесное оборудование (например, солевой опрыскиватель, снегоочиститель, движущийся грузовик с высокой платформой и т. д.) Высотное навесное оборудование может не обнаруживаться системой.
        • Длина парковочного места или положение припаркованных объектов изменились после того, как автомобиль прошел парковочное место.
        • Температура вокруг вашего автомобиля быстро изменилась, например, вы только что ехали из отапливаемый гараж на мороз или просто оставленную автомойку.

        В результате температура наружного воздуха, отображаемая в автомобиле, может не отображаться. достаточно близко к фактической температуре. APA полагается на правильное определение температуры снаружи для точного позиционирования автомобиля.

        См. Также:

        Шины
        Шины рассчитаны на многие тысячи миль службы, но они должны поддерживаться, чтобы получить от них максимальную пользу. Глоссарий терминологии по шинам • Этикетка шины: этикетка показывает …

        Проверка жидкости автоматической коробки передач
        Коробка передач 6F35 (при наличии) Примечание. Трансмиссионную жидкость следует проверять у официального дилера. При необходимости жидкость должен долить официальный дилер. В АКПП нет ч…

        SYNC (при наличии)
        Ваш автомобиль может быть оснащен SYNC, системой громкой связи и развлечениями. система со специальными функциями телефона и мультимедиа. Для получения дополнительной информации см. к приложению SYNC или к …

        Камера помощи при парковке | Помощь при парковке | Поддержка драйверов | V40 2019

        Изображение с камеры отображается на экране центральной консоли.

        Примечание

        Поскольку буксирное устройство сконфигурировано с электрической системой автомобиля, выступ буксирного крюка учитывается, когда функция измеряет расстояние до объекта позади автомобиля.

        Предупреждение
        • Парковочная камера является вспомогательным средством и никогда не может заменить обязанности водителя при движении задним ходом.
        • В камере есть слепые зоны, в которых невозможно обнаружить препятствия.
        • Остерегайтесь людей и животных возле машины.

        Функционирование и работа

        Расположение камеры рядом с ручкой открывания.

        Камера показывает, что находится за автомобилем и появляется ли что-то с боков.

        Камера показывает большую площадь позади автомобиля, часть бампера и буксирное устройство.

        Объекты на экране могут слегка наклоняться — это нормально.

        Примечание

        Объекты на экране дисплея могут быть ближе к автомобилю, чем они кажутся на экране.

        Если активен другой вид, система парковочной камеры автоматически берет на себя управление, и изображение с нее отображается на экране.

        Когда выбрана передача заднего хода, графически отображаются две непрерывные линии, которые показывают, где задние колеса автомобиля будут катиться с текущим углом поворота рулевого колеса — это облегчает параллельную парковку, движение задним ходом в ограниченном пространстве и сцепление прицепа.Примерные внешние размеры автомобиля показаны пунктирными линиями. Линии помощи при парковке можно отключить — см. Раздел «Настройки».

        Если автомобиль также оборудован датчиками помощи при парковке, их информация отображается графически в виде цветных областей, чтобы показать расстояние до обнаруженных препятствий, см. Раздел «Автомобили с датчиками заднего хода» далее по тексту.

        Камера активна прибл. Через 5 секунд после выключения передачи заднего хода или до тех пор, пока скорость автомобиля не превысит 10 км / ч (6 миль / ч) вперед или 35 км / ч (22 миль / ч) назад.

        Условия освещения

        Изображение камеры автоматически настраивается в соответствии с преобладающими условиями освещения. Из-за этого изображение может немного отличаться по яркости и качеству. Плохие условия освещения могут привести к небольшому снижению качества изображения.

        Примечание

        Не допускайте попадания на объектив камеры грязи, снега и льда для обеспечения оптимальной работы. Это особенно важно при плохом освещении.

        Линии помощи при парковке

        Примеры того, как линии помощи при парковке могут отображаться для водителя.

        Линии на экране проецируются так, как если бы они находились на уровне земли за автомобилем, и напрямую связаны с движением рулевого колеса, которое показывает водителю путь, по которому будет двигаться машина, — также когда машина поворачивает.

        Примечание
        • При движении задним ходом с прицепом, который не подключен к автомобилю электрически, линии на дисплее показывают маршрут, по которому будет двигаться автомобиль , но не прицеп.
        • На экране нет линий, когда прицеп электрически подключен к электросети автомобиля.
        • Парковочная камера автоматически отключается при буксировке прицепа, если используется оригинальный кабель Volvo для прицепа.
        Важно

        Помните, что на дисплее отображается только область позади автомобиля, поэтому обращайте внимание на стороны и переднюю часть автомобиля при повороте руля при движении задним ходом.

        Граничные линии

        Различные линии в системе.

        Граничная линия, зона свободного реверса
        «Колесные колеи»

        Пунктирная линия (1) обозначает зону примерно до 1.5 м назад от бампера. Это также предел самых выступающих частей автомобиля, таких как зеркала заднего вида и углы, даже когда автомобиль поворачивает.

        Широкие «колеи» (2) между боковыми линиями указывают, где колеса будут катиться, и могут выступать на 3,2 м назад от бампера, если на пути нет препятствий.

        Автомобили с датчиками заднего хода *

        Цветные области (x 4 — по одному на датчик) показывают расстояние.

        Если автомобиль также оборудован системой помощи при парковке, расстояние отображается в цветных полях для каждого датчика, регистрирующего препятствие.

        Цвет областей меняется с уменьшением расстояния до препятствия — от светло-желтого до желтого, через оранжевый — до красного.

        Цвет / краска

        Расстояние (метры)

        Светло-желтый

        0,7–1,5

        5

        желтый , 5–0,7

        Оранжевый

        0,3–0,5

        Красный

        0–0,3

        Датчики парковки используют ультразвуковые датчики, которые обнаруживают препятствия вокруг транспортного средства, когда транспортное средство движется на низких скоростях, например, во время гаража или параллельной парковки, а звук зуммера и индикатор обнаружения уведомляют водителя о приблизительном расстоянии от транспортного средства до окружающих. препятствие.


        Не полагайтесь полностью на систему парктроника и обязательно проверяйте безопасность вокруг вашего автомобиля визуально во время вождения:

        Эта система может помочь водителю управлять автомобилем в прямом и обратном направлениях во время парковки. Дальность обнаружения датчиков ограничена, поэтому управление автомобилем, полагаясь только на систему, может привести к аварии.Во время вождения всегда проверяйте безопасность вокруг вашего автомобиля визуально.


        • Не устанавливайте какие-либо аксессуары в пределах диапазона обнаружения датчиков. Это может повлиять на работу системы.

        • В зависимости от типа препятствия и окружающих условий диапазон обнаружения датчика может сузиться, или датчики могут не обнаруживать препятствия.

        • Система может не работать нормально при следующих условиях:

          • Грязь, лед или снег налипают на область датчика (после удаления возвращается к нормальной работе).

          • Область датчика замерзла (возвращается к нормальной работе после оттаивания льда).

          • Датчик прикрыт рукой.

          • Датчик сильно потрясен.

          • Автомобиль чрезмерно наклонен.

          • При очень жарких или холодных погодных условиях.

          • Автомобиль движется по неровностям, склонам, дорогам с гравием или травой.

          • Все, что генерирует ультразвук, находится рядом с транспортным средством, например, звуковой сигнал другого транспортного средства, звук двигателя мотоцикла, звук пневматического тормоза крупногабаритного транспортного средства или датчики другого транспортного средства.

          • Автомобиль движется в сильный дождь или в дорожных условиях, вызывающих брызги воды.

          • На автомобиль устанавливаются имеющиеся в продаже штанги на крыльях или антенна для радиопередатчика.

          • Автомобиль движется к высокой или квадратной бордюре.

          • Препятствие расположено слишком близко к датчику.

        • Препятствия под бампером могут не обнаруживаться. Препятствия ниже бампера или тонкие, которые могли быть обнаружены изначально, могут больше не обнаруживаться по мере приближения автомобиля к препятствию.

        • Следующие типы препятствий могут не обнаруживаться:

          • Тонкие предметы, такие как проволока или веревка

          • Вещи, которые легко поглощают звуковые волны, например хлопок или снег

          • Предметы угловой формы

          • Очень высокие объекты и широкие наверху

          • Мелкие, короткие предметы

        • Всегда проверяйте систему у официального дилера Mazda, если бамперы подвергаются ударам, даже при незначительной аварии.Если датчики отклонены, они не могут обнаружить препятствия.

        • Система может иметь неисправность, если звуковой сигнал не работает или световой индикатор не загорается при включении переключателя датчиков системы помощи при парковке. Проконсультируйтесь с официальным дилером Mazda.

        • Система может иметь неисправность, если слышен звуковой сигнал, указывающий на неисправность системы, и мигает световой индикатор.Проконсультируйтесь с официальным дилером Mazda.

        • Звуковой сигнал, указывающий на неисправность системы, может не быть слышен, если окружающая температура очень низкая или грязь, лед или снег прилипают к области датчика. Удалите посторонние предметы из области датчика.

        С передним датчиком и датчиком переднего угла

        Переключатель может быть активирован, когда зажигание включено, рычаг селектора находится в любом положении, кроме заднего хода (R), и скорость автомобиля составляет около 10 км / ч (6 миль / ч) или меньше.

        При нажатии переключателя датчика парковки раздается звуковой сигнал, на экране аудиосистемы отображается индикация обнаружения препятствия и загорается индикатор в переключателе.


        • Если система отключена, она не восстановится автоматически, даже если скорость автомобиля снизится до 10 км / ч (6 миль / ч) или меньше.

        • При выключении зажигания сохраняется состояние системы до выключения. Например, если зажигание выключено при активированном датчике парковки, система будет активирована при следующем включении зажигания.

        Состояние обнаружения датчика

        Систему можно использовать при включенном зажигании и включенном датчике системы помощи при парковке.

        Датчики обнаруживают препятствия при следующих условиях:

        Датчик

        Состояние

        Передний датчик

        Рычаг селектора находится в любом положении, кроме заднего хода (R), и скорость автомобиля составляет около 10 км / ч (6 миль / ч) или меньше.

        Датчик переднего угла

        Скорость автомобиля составляет около 10 км / ч (6 миль / ч) или меньше.

        Задний датчик

        Рычаг селектора находится в положении заднего хода (R).

        Задний угловой датчик

        Рычаг селектора находится в положении заднего хода (R), и скорость автомобиля составляет около 10 км / ч (6 миль / ч) или меньше.

        Система аннулируется при следующих условиях:

        Без переднего датчика и датчика переднего угла

        При включении зажигания и переводе рычага селектора в положение заднего хода (R) включается звуковой сигнал, и система становится доступной для использования.

        Датчики обнаруживают препятствия при следующих условиях:

        Датчик

        Состояние

        Задний датчик

        Рычаг селектора находится в положении заднего хода (R).

        Задний угловой датчик

        Рычаг селектора находится в положении заднего хода (R), и скорость автомобиля составляет около 10 км / ч (6 миль / ч) или меньше.

        .

        Добавить комментарий

        Ваш адрес email не будет опубликован.
