При создании какого-либо устройства может возникнуть проблема создания простого и надежного источника питания. Один из вариантов — импульсный источник питания.
Сегодня много простых схем импульсных блоков питания на минимальном количестве не дефицитных элементов.
В статье, ниже предлагаем описание одного из вариантов простого импульсного блока питания на недорогой микросхеме UC3842.
Схема реализована на основе микросхемы UC3842. Эта микросхема получила широкое распространение, начиная со второй половины 90-х годов. На ней реализовано множество различных источников питания для телевизоров, факсов, видеомагнитофонов и другой техники. Такую популярность UC3842 получила благодаря своей малой стоимости, высокой надежности, простоте схемотехники и минимальной требуемой обвязке.
На входе блока питания, расположен сетевой выпрямитель напряжения, включающий плавкий предохранитель FU1 на ток 5 А, варистор Р1 на 275 В для защиты блока питания от превышения напряжения в сети, конденсатор С1, терморезистор R1 на 4,7 Ом, диодный мост VD1…VD4 на диодах FR157 (2 А, 600 В) и конденсатор фильтра С2 (220 мкФ на 400 В).
Терморезистор R1 в холодном состоянии имеет сопротивление 4,7 Ом, и при включении питания ток заряда конденсатора С2 ограничивается этим сопротивлением. Далее резистор разогревается за счет проходящего через него тока, и его сопротивление падает до десятых долей ома. При этом он практически не влияет на дальнейшую работу схемы.
Резистор R7 обеспечивает питание ИМС в период запуска блока питания. Обмотка II трансформатора Т1, диод VD6, конденсатор С8, резистор R6 и диод VD5 образуют так называемую петлю обратной связи (Loop Feedback), которая обеспечивает питание ИМС в рабочем режиме, и за счет которой осуществляется стабилизация выходных напряжений. Конденсатор С7 является фильтром питания ИМС. Элементы R4, С5 составляют времязадающую цепочку для внутреннего генератора импульсов ИМС.
Резистивный делитель R2, R3 задает напряжение, вырабатываемое петлей обратной связи, на входе усилителя ошибки, другими словами, определяет напряжение стабилизации. Элементы R5, С6 необходимы для компенсации.
АЧХ усилителя ошибки. Резистор R9 — токоограничивающий, резистор R13 защищает полевой транзистор VT1 в случае обрыва резистора R9. Резистор R11 является измерительным для определения тока через транзистор VT1. Элементы R10, C10 образуют интегрирующую цепочку, через которую напряжение с резистора R11, являющееся эквивалентом тока через транзистор VT1, поступает на второй компаратор ИМС. Элементы VD7, R8, С9, VD8, С11 и R12 формируют требуемую форму импульсов, устраняют паразитную генерацию фронтов и защищают транзистор от мощных импульсов напряжения.
Трансформатор преобразователя намотан на ферритовом сердечнике с каркасом ETD39 фирмы Siemens+Matsushita. Этот набор отличается круглым центральным керном феррита и большим пространством для толстых проводов. Пластмассовый каркас имеет выводы для восьми обмоток. Намоточные данные трансформатора приведены в таблице, ниже:
Сборка трансформатора осуществляется с помощью специальных крепежных пружин. Следует обратить особое внимание на тщательность изоляции каждого слоя обмоток с помощью лакоткани, а между обмотками I, II и остальными обмотками следует проложить несколько слоев лакоткани, обеспечив надежную изоляцию выходной части схемы от сетевой.
Обмотки следует наматывать способом «виток к витку», не перекручивая провода. Естественно, не следует допускать перехлеста проводов соседних витков и петель.
Выходная часть блока питания представлена на рисунке, ниже. Она гальванически развязана от входной части и включает в себя три функционально идентичных блока, состоящих из выпрямителя, LC-фильтра и линейного стабилизатора. Первый блок — стабилизатор на 5 В (5 А) — выполнен на ИМС линейного стабилизатора А2 SD1083/84 (DV, LT). Эта микросхема имеет схему включения, корпус и параметры, аналогичные МС КР142ЕН12, однако рабочий ток составляет 7,5 А для SD1083 и 5 А для SD1084.
Второй блок — стабилизатор +12/15 В (1 А) — выполнен на ИМС линейного стабилизатора A3 7812 (12 В) или 7815 (15 В). Отечественные аналоги этих ИМС — КР142ЕН8 с соответствующими буквами (Б, В), а также К1157ЕН12/15. Третий блок — стабилизатор -12/15 В (1 А) — выполнен на ИМС линейного стабилизатора. А4 7912 (12 В) или 7915 (15 В). Отечественные аналоги этих ИМС- К1162ЕН12Д5.
Резисторы R14, R17, R18 необходимы для гашения излишнего напряжения на холостом ходу. Конденсаторы С12, С20, С25 выбраны с запасом по напряжению ввиду возможного возрастания напряжения на холостом ходу. Рекомендуется использовать конденсаторы С17, С18, С23, С28 типа К53-1А или К53-4А. Все ИМС устанавливаются на индивидуальные пластинчатые радиаторы с площадью не менее 5 см2.
Конструктивно блок питания выполнен в виде одной односторонней печатной платы, установленной в корпус от блока питания персонального компьютера. Вентилятор и входные сетевые разъемы используются по назначению. Вентилятор подключен к стабилизатору + 12/15 В, хотя возможно сделать дополнительный выпрямитель или стабилизатор на +12 В без особой фильтрации.
Все радиаторы установлены вертикально, перпендикулярно выходящему через вентилятор воздушному потоку.
К выходам стабилизаторов подключены по четыре провода длиной 30…45 мм, каждый комплект выходных проводов обжат специальными пластиковыми зажимами-ремешками в отдельный жгут и оснащен разъемом того же типа, который используется в персональном компьютере для подключения различных периферийных устройств.
Параметры стабилизации определяются параметрами ИМС стабилизаторов. Напряжения пульсаций определяются параметрами самого преобразователя и составляют примерно 0,05% для каждого стабилизатора.
Автор: Семьян А.П.
Метки: [ источники питания, устройства ]
Одним из самых классических орудий лова является — западня. Как правило, все начинающие охотники-любители начинали именно с западни.
Но западня не только классическое орудие лова, она является универсальным автоматическим орудием лова. В принципе западня представляет собой небольшую клетку (обычно с куполом), к которой в рамках одной конструкции приделаны по бокам два небольших клеточных отсека с большими автоматически захлопывающимися дверцами.
Подробнее…
Поедание ранней черешни, очень сладкой и крупной нашими пернатыми друзьями, удручает наших садоводов-любителей.
Чего они только не делают чтобы спасти ранний урожай этой прекрасной ягоды, изготавливают чучела, газовые пушки, трещотки, сетки и многое другое, о чём свидетельствуют многочисленные публикации их опыта в интернете.
Я также, по просьбе моего товарища Сизова В.Н., предпринял попытку внести свой скромный вклад в великую борьбу с пернатыми воришками нашего урожая!
Подробнее…
Принесли в ремонт новый конвертер напряжения для преобразования автомобильной бортовой сети из 24В в 12В. Он часто используется в автомобилях с 24-х вольтовой бортовой сетью, например, КАМАЗ. Для питания, например, автомагнитолы или радиостанции, которые рассчитаны на 12В.
Сказали: в автомагазине проверяли — конвертор работал, поставил в авто — не работает. В магазине не меняют.
При вскрытии ничего горелого не видно.
Подробнее…
Популярность: 13 682 просм.

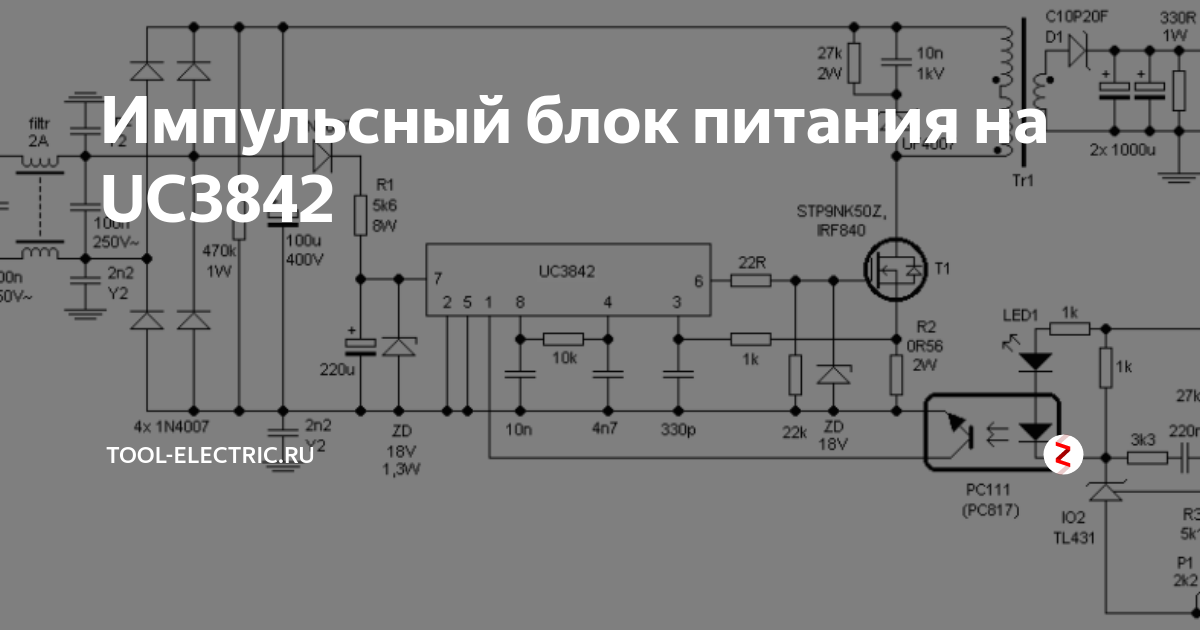

Схема представляет собой классический обратноходовый БП на базе ШИМ UC3842.
Поскольку схема базовая, выходные параметры БП могут быть легко пересчитаны на необходимые. В качестве примера для рассмотрения выбран БП для ноутбука с питанием 20В 3А. При необходимости можно получить несколько напряжений, независимых или связанных.
Выходная мощность на открытом воздухе 60Вт (длительно). Зависит главным образом от параметров силового трансформатора. При их изменении можно получить выходную мощность до 100Вт в данном типоразмере сердечника. Рабочая частота блока выбрана 29кГц и может быть перестроена конденсатором С1. Блок питания рассчитан на неизменяющуюся или мало меняющуюся нагрузку, отсюда отсутствие стабилизации выходного напряжения, хотя оно стабильно при колебаниях сети 190…240вольт. БП работает без нагрузки, есть настраиваемая защита от к/з. КПД блока – 87%. Внешнего управления нет, но можно ввести с помощью оптопары или реле.
Силовой трансформатор (каркас с сердечником), выходной дроссель и дроссель по сети заимствованы с компьютерного БП.
Первичная обмотка силового трансформатора содержит 60витков, обмотка на питание микросхемы – 10витков. Обе обмотки наматываются виток к витку проводом 0,5мм с одинарной межслойной изоляцией из фторопластовой ленты. Первичная и вторичная обмотки разделяются несколькими слоями изоляции. Вторичная обмотка пересчитывается из расчета 1,5вольта на виток. К примеру, 15вольтовая обмотка будет 10витков, 30вольтовая – 20 и т.д. Поскольку напряжение одного витка достаточно велико, при малых выходных напряжениях потребуется точная подстройка резистором R3 в пределах 15…30кОм.
Настройка
При необходимости получить несколько напряжений можно воспользоваться схемами (1), (2) или (3). Числа витков считаются отдельно для каждой обмотки в (1), (3), а (2) – иначе. Поскольку вторая обмотка является продолжением первой, то число витков второй обмотки определяется как W2=(U2-U1)/1.5, где 1.5 – напряжение одного витка.
Резистор R7 определяет порог ограничения выходного тока БП, а также максимальный ток стока силового транзистора. Рекомендуется выбирать максимальный ток стока не более 1/3 паспортного на данный транзистор. Ток можно высчитать по формуле I(Ампер)=1/R7(Ом).
Сборка
Силовой транзистор и выпрямительный диод во вторичной цепи устанавливаются на радиаторы. Их площадь не приводится, т.к. для каждого варианта исполнения (в корпусе, без корпуса, высокое выходное напряжение, низкое, и.т.д.) площадь будет отличаться. Необходимую площадь радиатора можно установить экспериментально, по температуре радиатора во время работы. Фланцы деталей не должны нагреваться выше 70градусов. Силовой транзистор устанавливается через изолирующую прокладку, диод – без неё.
ВНИМАНИЕ!!!
!!! Соблюдайте указанные значения напряжений конденсаторов и мощностей резисторов, а также фазировку обмоток трансформатора.
При неверной фазировке блок питания заведется, но мощности не отдаст.
!!! Не касайтесь стока (фланца) силового транзистора при работающем БП!!! На стоке присутствует выброс напряжения до 500вольт.
Замена элементов.
Вместо 3N80 можно применить BUZ90, IRFBC40 и другие. Диод D3 – КД636, КД213, BYV28 на напряжение не менее 3Uвых и на соответствующий ток.
Запуск
Блок заводится через 2-3 секунды после подачи сетевого напряжения. Для защиты от выгорания элементов при неверном монтаже первый запуск БП производится через мощный резистор 100 Ом 50Вт, включенный перед сетевым выпрямителем. Также желательно перед первым запуском заменить сглаживающий конденсатор после моста на меньшую емкость (около 10…22мкФ 400В). Блок включают на несколько секунд, потом выключают и оценивают нагрев силовых элементов. Далее время работы постепенно увеличивают, и в случае удачных запусков блок включается напрямую без резистора со штатным конденсатором.
Ну и последнее.
Описываемый БП собран в корпусе МастерКит BOX G-010. В нем держит нагрузку 40Вт, на большей мощности необходимо позаботиться о дополнительном охлаждении. В случае выхода БП из строя вылетает Q1, R7, 3842, R6, могут погореть C3 и R5.
