Сегодня короткий пост, в основном картинки. Лет 15 лежали в коробке лампы ИН-12Б и не находили себе применения, но я знал, что когда то им придется показывать время.
Теперь твой час настал. — Молись!
Немного про лампы ИН-12 — это индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов. Катоды — в форме арабских цифр (от 0 до 9) и запятой в приборе (ИН-12Б). Высота цифр 18 мм. Индикация производится через купол баллона. Оформление — стеклянное, (РШ 31а). Масса 20 г.
Начнем со схемы устройства:
Схема часов на индикаторе ИН-12Б.
Часы выполнены на микросхеме DS3231 — часы реального времени, погрешность составляет всего ±2 минуты за год. Кроме часов микросхема имеет два будильника и календарь до 2100 года, если будет не хватать перепаяю на новую если еще будут выпускаться.
На часах предусмотрена RGB подсветка колб ламп на умных светодиодах WS2812B. Можно выбрать практически любой цвет и яркость. ESP12 устанавливается как опция для управления часами по WiFi, можно управлять RGB подсветкой и настраивать время, календарь и будильник. Дополнительно на ESP заведен датчик температуры ds18b20.
Установленный на часах датчик BME280, подключен к основному микроконтроллеру Atmega328. Датчик BME280 измеряет температуру, давление и влажность он работает так же как и микросхема часов по цифровой шине I2C . Для управления часами установлено три кнопки, с помощью их настраивается время, дата, будильник, режимы подсветки. Средняя кнопка вход в меню настроек, левая и правая, не в режиме «меню», просмотр текущих состояний таких как температура, давление, влажность, время будильник, дата, режимы подсветки.
После того как нарисована схема, приступаем к трассировке печатной платы. Их будет две, отдельно мозги и отдельно индикаторы, собираются бутербродом.
Список элементовСкачать
Гербер-файлыСкачать
Готовая и собранная плата часов
Плата часов на индикаторах ИН12Первый запуск и тест подсветки, уровень и цвет подсветки регулируется и когда часы будут собраны в корпус то она будет видна только как подсветка самих колб ламп. Прошивка для микроконтроллера находится на моей странице GitHub.
По просьбам читателей желающих повторить проект, выкладываю HEX файл прошивки. Скомпилировано для Atmega328 с кварцем на 16 МГц.
Скомпилированный файл прошивки (HEX)Скачать
Первый запуск часовЧасы пока без корпуса, жду когда его сделают.
Корпус будет из массива дерева, когда оформлю часы в корпус добавлю фоток. (PS. Фото в корпусе ниже.)
Проект корпуса Fusion 360Скачать
Галерея фоток готовых часов, без корпуса.

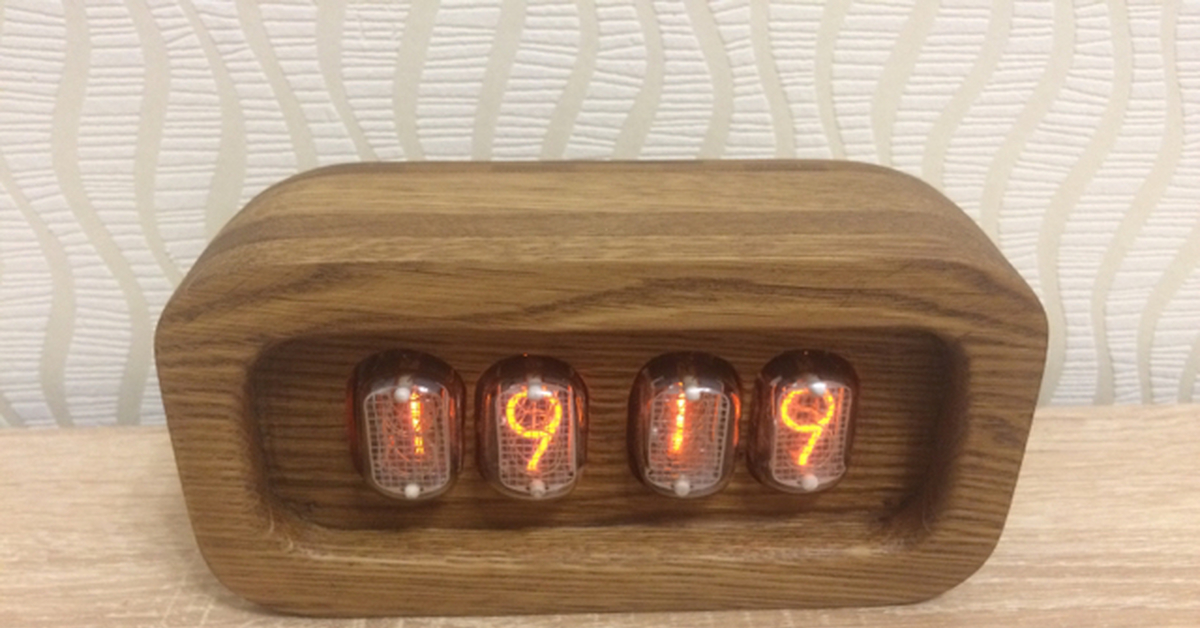

Доделал корпус для часов, пришлось делать наборный из фанеры, резал на лазерном станке. Обклеил шпоном и пропитал маслом.
Мерцание видно только на камеру, так как индикация динамическая, глаз этого не видит.
youtube.com/embed/-aDfRDN7PW0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»> P.S. Оказывается я пересылал знакомому проект платы через телеграм, выкладываю проект платы, создан в dipTrace. Схему найти не удалось.
Проект платы для часов ИН12Скачать
Автор проекта и статьи | AlexGyver
Габариты платы меньше 100х100мм.
Плата односторонняя, её без проблем можно сделать классическим ЛУТом!
Все компоненты – выводные, припаяет даже новичок
Т.е. плата народная: можно сделать её бабкиным утюгом и распаять горячим гвоздём!
Количество компонентов сведено к минимуму!
На данный момент в проекте есть платы под индикаторы ИН-12 и ИН-14, возможно будут сделаны и другие
Система состоит из двух плат: нижней (вся управляющая электроника) и верхней (лампы и светодиоды подсветки)
Нижних плат два варианта: обычная (4 оптопары, точка – светодиод) и с дополнительной оптопарой под неоновую точку (5 оптопар, точка – неонка)
У плат ИН-14, ИН-12, ИН-12_перевертыш нижняя часть одинаковая! Части плат взаимозаменяемы.
Нижняя плата отличается только у ИН-14_неон
Аппаратные фишки:
Сердце платы – полноразмерная Arduino NANO, это означает простую сборку и прошивку
Питание всей схемы – 5 Вольт
Генератор высокого напряжения раскачивается ШИМ каналом Arduino
Напряжение генератора подстраивается резистором с крутилкой
Время задаёт RTC DS3231
3 кнопки для настройки времени и будильника
Пищалка для будильника
Подсветка ламп индикаторов
Проект основан на плате Железнякова Андрея. Спасибо!
Программные фишки:
“Перебор” цифр, не дающий индикаторам окисляться
Плавное изменение яркости точки и подсветки ламп
Настройка яркости цифр, “точки” и подсветки ламп
Два режима яркости в зависимости от времени суток
6 режимов переключения индикаторов
3 режима подсветки ламп
Будильника пока что нет
ПРОШИВКА
Прошивки находятся в скачанном архиве в папке firmware:
lamp_test – прошивка для теста ламп, перебирает цифры на лампах по очереди (сначала 0–9 на первой, потом на второй…), пауза перебора задаётся в самом начале скетча
nixieClock_2_test_v1.
1 – “минимальная” прошивка чисто для работы с лампами, на её основе можно написать свои часы. В сыром виде прошивка перебирает по очереди цифры на всех лампах одновременно
nixieClock_2_v2.5 – основная прошивка часов, со всеми эффектами, временем и прочим прочим
В самом начале кода находятся настройки. Самая важная для вас – выбор типа платы, по умолчанию выбрана плата под ИН-12. Для ИН-14 нужно сменить цифру с нуля на на 2, получится
BOARD_TYPE 2
#define BOARD_TYPE 0 // тип платы часов: // 0 - IN-12 turned (индикаторы стоят правильно) // 1 - IN-12 (индикаторы перевёрнуты) // 2 - IN-14 (обычная и neon dot) // 3 другие индикаторы
СБОРКА
Последовательность сборки и настройки. Подробности по каждому пункту читай ниже.
Полностью собрать нижнюю плату (можно не паять DS3231).
Отмыть флюс! Зубной щёткой и спиртом/калошей, или на худой конец горячей водой.
Выставить крутилку напряжения (в самом верху на левой половине платы) в среднее положение
Загрузить прошивку lamp_test, выбрав тип платы (читай код в самом начале)
Должен начать работать высоковольтный генератор.
Аккуратно пальцы, за низ платы не хватаем
Измеряем напряжение на конденсаторе в верхнем левом углу платы (мультиметр ставить в режим DC, напряжение 50-300 Вольт). Крутилкой выставляем напряжение в районе 180-200 вольт
На данном этапе можно и нужно проверить лампы, подключив анод (белая нога) через резистор 10 кОм на “плюс” конденсатора, и любую другую ногу на “минус” конденсатора. Перебирая ноги минусовым проводом проверить все цифры индикатора. Если цифра горит не полностью, можно повысить напряжение и “прожечь” катод, или просто подождать. Лампы старые, могут начать нормально работать не сразу. ВНИМАНИЕ! Цифра (катод) в плохом “старом” состоянии потребляет бОльший ток, что может приводить к падению напряжения на генераторе и заветных 180В в работе вы не получите. Поэтому рекомендуется прокалить лампы от генератора в ручном режиме, как написано выше.
Далее можно смело паять лампы на верхнюю плату.
Обязательно отмыть флюс!
При включенном питании верхнюю и нижнюю платы не соединять!
На прошивке lamp_test будут последовательно перебираться цифры на лампах на максимальной яркости, в порт будет выводиться текущая цифра.
Снова берём отвёртку и подстраиваем генератор на 180-200 Вольт (предыдущая настройка была нужна для первого пуска ламп, чтобы ничего не сгорело. При подключении ламп напряжение просядет, и его нужно будет выкрутить обратно).
Есть смысл оставить часы поработать на этой прошивке пару часов, чтобы лампы пришли в себя, т.к. каждый индикатор перебирает все цифры на максимальной яркости без динамической индикации.
Если всё нормально – прошиваем актуальную прошивку часов nixieClock_2_v2.* и наслаждаемся!
.
