Существуют новые разные конструкции прицепов в заводском исполнении, предназначенные для разных грузов. Но ещё не мало и старых прицепов, которые не имеют современного вида, немного поизносились, не совсем удовлетворяют потребность хозяина в перевозках.
Так же, много желающих своими руками мечтают смастерить самодельный прицеп имея в достатке материалы и время для выполнения работы. Попытаемся разобраться, как сделать прицеп.
Содержание статьи
Автомашины есть разных типов с большими и объёмными багажниками, но легковых машин среднего класса больше всего на наших дорогах. Что бы выполнить одноразовую перевозку багажа, можно использовать услуги грузового такси. В случаях много кратных транспортных перевозок применение таксоперевозки может быть не эффективно. В таком случае выходом из сложившейся ситуации будет применение прицепа к легковому автомобилю.
Желание иметь прицеп к автомашине вполне можно реализовать купив представленный в автомагазинах нужный образец заводского исполнения. Многие автовладельцы надеются как то экономить и пытаются смастерить прицеп самодельный или перестроить старый, сделать мощнее, по больше размером.
Новые и постоянно обновляющиеся правила ПДД и распорядительные документы указывают, что любое перестроение транспортного средства или его изготовление требуют от владельца проведение технической экспертизы ТС с получением соответствующего свидетельства на пригодность использования данной конструкции, подтверждение её безопасной эксплуатации.
Для самостоятельного изготовления прицепа следует определиться в определении типа прицепа, что перевозить и что для изготовления требуется.
К примеру, в заводских прицепах используют профессиональные устройства и конструкции, со специальным оборудованием под груз. Эти прицепы имеют дополнительную грузоподъёмность, способны перевозить грузы при разных условиях дорожного покрытия.
Есть такие компоненты, которые изготавливаются на заводе при помощи сложной технологии: горячее цинковое покрытие, высокоточная контактная сварка и прочее.
Чтобы изготовить прицеп к легковому автомобилю своими руками потребуется инструмент и материалы. Решив создавать легковой прицеп своими руками необходимо уже понять, что такое прицеп и какой он будет.
Необходимая информация по нормативам изготовления транспортных устройств даёт возможность создавать чудо технику в соответствии с упрощённым списком требований ГОСТ 37.001.220-80, приведённым ниже:
Расстояние между осями спаренной конструкции до 1 м;Чтобы самодельный автоприцеп имел положенную безопасность, следует купить крепёж на фаркоп.
Если уже есть нужный материал и инструменты и готов примерный образ прицепа, следует сделать чертёж на самодельное транспортное средство.
Проверить размеры, просчитать стоянку на сцепке с авто, не приседал сильно при нагрузке, какие применять механизмы и конструкции, на сколько нужно сместить ось относительно центра, всё следует рассчитать и учесть в чертеже.
Главным делом в создании прицепного транспортного средства своими руками будет выполнение сварки металлов и элементов или следует обратиться за сварочными работами к профессионалу. При создании надо учесть возможность самосвального механизма.
Порядок работы и сборки прицепного транспортного средства ориентировочно следующий:
Можно использовать для простоты мост от старой мотоколяски (инвалидки СЗД) и рессоры с восьми листовой подвеской с креплением на резиновых втулках. Крепление оси к прицепу выполняется на расстоянии около 35-40% от длины прицепа сзади. Предварительно ось размещается на пару крепёжных блоков. Для контроля проверяется ещё раз; ширина рамы делится на два и разница откладывается от середины оси. Корректируется положение оси ещё раз и окончательно монтируется. Установив ось балки прицепного транспортного средства, монтируют на раме проушины для амортизаторов и реактивных тяг.
Проводка монтируется в защитной гофре и выводится к разъёмному узлу у фаркопа.Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.
Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.
При проведении оформления необходимо выполнить следующие мероприятия:
Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.
Проблему нехватки места в багажнике при транспортировке габаритных и тяжёлых грузов водители решают с помощью прицепа.
На авторынке или в специализированном магазине представлены фабричные модели, прошедшие сертификационные испытания и подготовленные к постановке на учёт. Однако высокая цена или неподходящая вместимость вынуждают владельцев собирать прицеп для легкового автомобиля своими руками. При самостоятельном изготовлении мастер сам подберёт варианты и схему компоновки, а также выдержит оптимальные размеры конструкции.
Самостоятельная сборка прицепа обусловлена несколькими факторами: попыткой сэкономить, воплотить свои идеи или продемонстрировать собственные навыки. Но основная причина – высокая цена фабричных моделей. Если на покупку прицепной платформы есть нужная сумма и время, можно заказать конструкцию любой конфигурации.
При самостоятельной сборке экономия может получиться незначительной. Все ответственные узлы должны быть сертифицированы, их придётся покупать официально. Сложив все расходы на приобретение комплектующих материалов, а также затраты на проведение испытаний, получится сумма, сопоставимая с ценой нового автоприцепа.
Однако у самодельной конструкции есть несколько плюсов:
Прицеп, собранный самостоятельно, нельзя использовать без регистрации в соответствующих инстанциях. Отсюда вытекают отрицательные стороны кустарного производства:
Важный момент при вводе в эксплуатацию — постановка на учёт. Узаконить самодельную конструкцию реально, но нужно быть готовым к тому, что это займёт много времени и сил. Алгоритм оформления прицепа:
В первую очередь необходимо ознакомиться с ГОСТ Р 52281-2004. Это основополагающий документ, на соответствие которому будут проверять самодельный прицеп в сертификационной лаборатории. Лучше его распечатать, чтобы он был всегда под рукой. Актуальную версию ГОСТа можно скачать из интернета либо попросить копию в той же лаборатории, где будут проводить испытания.
На основании стандарта разрабатывают эскизы и чертежи будущей конструкции. Кроме того, готовые решения можно найти в интернете, куда выкладывают свои проекты другие мастера. Чертёж составляют в масштабе с указанием размеров и массы деталей.
После составления чертежа приступают к подготовке необходимых материалов. В общем случае понадобятся:
Для сборки прицепа понадобится разнообразный инструмент и расходные материалы. Мастеру необходимо подготовить оборудование для работы с металлом: болгарку, сварочный аппарат, дрель или шуруповёрт. К ним необходимо купить отрезные круги, электроды (проволоку с газом для полуавтомата). Если борта обшивать пиломатериалом, понадобятся деревообрабатывающие инструменты. Также потребуются гаечные ключи, отвёртки, металлический крепёж.
Сделать самому прицеп можно различной конфигурации. Они могут быт одно- и двухосными, монолитной конструкции либо с опрокидывающейся платформой, с крыльями или колёсными нишами, размещёнными внутри. Компоновка зависит от целей, для которых создаётся прицеп, а также планируемой грузоподъёмности. Шасси должно выдерживать динамические и статические нагрузки.
Примеры схем расположения несущих элементов и мест крепления подвески можно посмотреть на готовых работах, опубликованных в интернете.
Но определять размеры по фото не стоит. Не лишним будет осмотреть серийную конструкцию фабричного производства. Натурный экземпляр можно найти у знакомых либо попросить выполнить замеры выставочных моделей, представленных на рынке или в специализированных салонах.

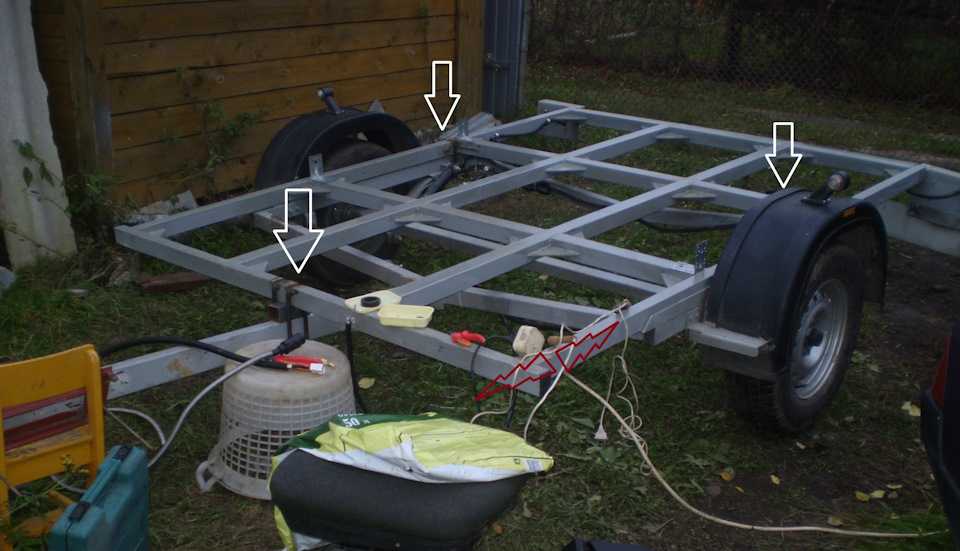

В первую очередь собирают раму. Она должна быть прочной, что достигается применением металлопроката с большим сечением. Согласно чертежу вырезают заготовки. На ровной площадке их сваривают межу собой. Раму делают единой с дышлом — стыковочным узлом с автомобилем. Это необходимо для обеспечения жёсткости. Дышло должно быть как можно короче, чтобы прицеп быстрее реагировал на манёвры автомобиля. Места стыков металлопроката усиливают наложением рёбер или косынок.
Когда рама готова, приступают к сборке прицепа. Ход работы:
У двухосных прицепов ее размещают симметрично центру платформы.Изготовить самодельный прицеп можно за 4–5 дней, но спешка и суета при сборке недопустимы.
Его используют на дорогах общего пользования, поэтому ненадежный механизм будет представлять повышенную опасность для владельца авто и окружающих. Даже один прослабленный сварочный шов может привести к усталостному разрушению металлической конструкции.
Перед началом реализации идеи стоит уточнить порядок прохождения сертификационных испытаний и регистрации самодельных транспортных средств в ГИБДД. Дополнительная информация позволит избежать ошибок и дальнейшего переделывания конструкции.

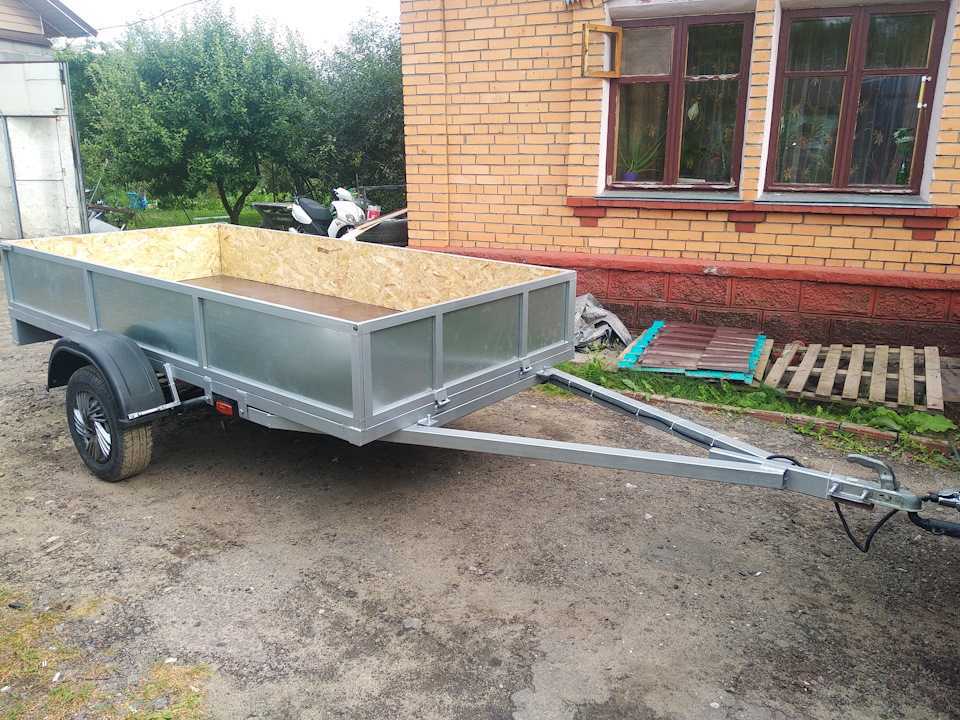

Самостоятельно сделанный прицеп способен в значительной мере увеличить потенциал применения автомобиля. На нем можно перевозить грузы различной формы и конфигурации, не боясь нанести вред салону или багажнику. Вариантов конструкции существует великое множество. Соответствующие рекомендации могут быть использованы для любой из них.
Брюс Линдерманн 0 Комментарии Перевозка, Оптроника, Петерсон, Буксировка, Универсальный прицеп
Нет лучшего чувства, чем построить что-то своими руками. Конечно, покупать готовое — это удобно, но вы просто не получите кайфа, который приходит, когда вы смотрите на что-то и можете сказать: «Я сделал это». Как для торговцев, так и для путешественников полезность грузового прицепа не имеет себе равных. Но для тех, кто хочет построить свой собственный, это может быть довольно пугающим.
По правде говоря, бояться нечего. Трейлеры состоят из базовой конструкции, и хотя в них есть немного математики, это, конечно, не ракетостроение. Так что расслабьтесь и не думайте, что вам нужно звонить этому язвительному выпускнику колледжа за советом. Мы здесь, чтобы рассказать о некоторых из самых основ, которые помогут вам двигаться вперед. С общим обзором некоторых полезных действий мы надеемся указать вам правильное (и безопасное) направление.
Знать грузовой прицеп — полдела (если не больше). Начните с определения предполагаемого использования трейлера, а затем приступайте к мозговому штурму макета. Потратьте время, чтобы решить, будет ли он открытым, закрытым и какой вес он будет перевозить. Опрометчивость или изменение плана на полпути будет стоить вам денег. И вы будете совершать много отягчающих поездок, чтобы получить новые припасы.
Наличие осей от до при сборке рамы может сэкономить время, помогая определить ширину прицепа спереди. Если вы изготовите раму перед заказом или, по крайней мере, будете точно знать, какие оси будете использовать, произойдет одно из двух. Либо рама получит колесо смерти, либо оси потребуют специальной обработки. Планируйте соответственно, и вы избавите себя от хлопот.
После разработки макета можно приступать к работе. Только не торопитесь. Рама грузового прицепа должна быть идеально квадратной. Если он напоминает шедевр современного искусства, значит, что-то пошло не так. Двойная проверка, тройная проверка, черт возьми, даже четверная проверка, прежде чем что-то разрезать.
Фурнитура хорошо справляется со многими задачами, но ее нельзя использовать для скрепления рамы грузового прицепа. Это та работа, которая требует прочной и точной сварки. Если это то, что вы не можете сделать, обратитесь за помощью к приятелю, который может. Конечно, ящик пива и услуга взамен могут быть уместны, но это небольшая цена, чтобы гарантировать, что трейлер не развалится на части, поворачивая транзитом.
У новичка может возникнуть соблазн установить ось в мертвой точке прицепа. Тем не менее, вы действительно не хотите этого делать. Вам нужно 60% рамы перед осью. Мы все видели, как эти трейлеры до смерти пугали проезжающих мимо водителей, когда они следовали за грузовиком, как шар-разрушитель. Не будь таким парнем… Убедитесь, что вес дышла достаточен для безопасной буксировки.
Да, если вы дважды отмерили и один раз обрезали, это не должно быть проблемой. Но все равно легко совершить ошибку. Было бы настоящим обломом заваривать борта грузового прицепа только для того, чтобы не осталось места для крыльев. Кроме того, если оси полностью сжаты, а шины ударяются о крылья, вы можете пройти через ручей без весла. Избегайте этого, потратив время на то, чтобы правильно рассчитать, насколько оси могут сжиматься, и рассчитать их впереди.
Теперь не в каждом трейлере есть пандус.
Но если это так, убедитесь, что это достаточно долго. Газонокосилки — это не квадроциклы, и короткая рампа может их опрокинуть. Выясните, что происходит в трейлере, и постройте подходящую рампу, если она нужна. Только не увлекайтесь комбинацией 20-футовой задней двери и пандуса. В противном случае мосты стали бы намного страшнее.
(*И проводке). Освещение является неотъемлемой частью прицепа. Нужны будут поворотники, стоп-сигналы, даже внутреннее освещение. Без него трейлер — смертельная ловушка. Потратьте время, чтобы выбрать подходящие крепления для освещения и обязательно найдите безопасный маршрут для всей проводки. Optronics и Peterson Manufacturing — производители автомобильных осветительных приборов, которые предлагают впечатляющий набор решений для освещения и безопасности прицепов.
В разгруженном состоянии управлять этим прицепом легко. Но поставьте на него оборудование, и тогда посмотрим, какая огневая мощь у этих орудий. Когда дело доходит до домкрата для прицепа, существует множество вариантов. Некоторые из них монтируются повсеместно, а некоторые нужно будет сначала включить в схемы сборки. В любом случае, не оставляйте это без внимания.
Мы надеемся, что эти советы были вам полезны. Поделитесь своими собственными в разделе комментариев ниже!
