Прежде чем описывать как я адаптировал емкостной сенсор geagood для ситуации отсутствия фазы в выключателе, опишу основные типы сенсоров.
В отверстии расположено два элемента, — ИК-светодиод и ИК — фототранзистор (оба выполнены в почти одинаковых двухвыводных корпусах). Они расположены с разных сторон печатной платы и направлены в одну сторону, — к отверстию. Печатная плата на участке между ними должна не пропускать свет, то есть, здесь должен быть участок непротравленной фольги. ИК-светодиод постоянно излучает вспышки ИК — света, с частотой около 1 кГц. Мощность излучения светодиода и чувствительность фототранзистора должны быть настроены так, чтобы оптическая система срабатывала при поднесении пальца к отверстию на расстояние около 5 мм (или больше или меньше, — в зависимости от того, как нужно в конкретном случае).
Внутренности одного из них с mysku.Если есть желание самостоятельно что-то похожее сделать, то там же есть инфракрасные датчики (TCRT5000L) для этих целей.
Только сделать что-то приличное будет сложнее на нем, так как интегральный приемник выделяет полезный сигнал из несущей, а транзистор этого не делает. Пример реализации с интегральным приемником.

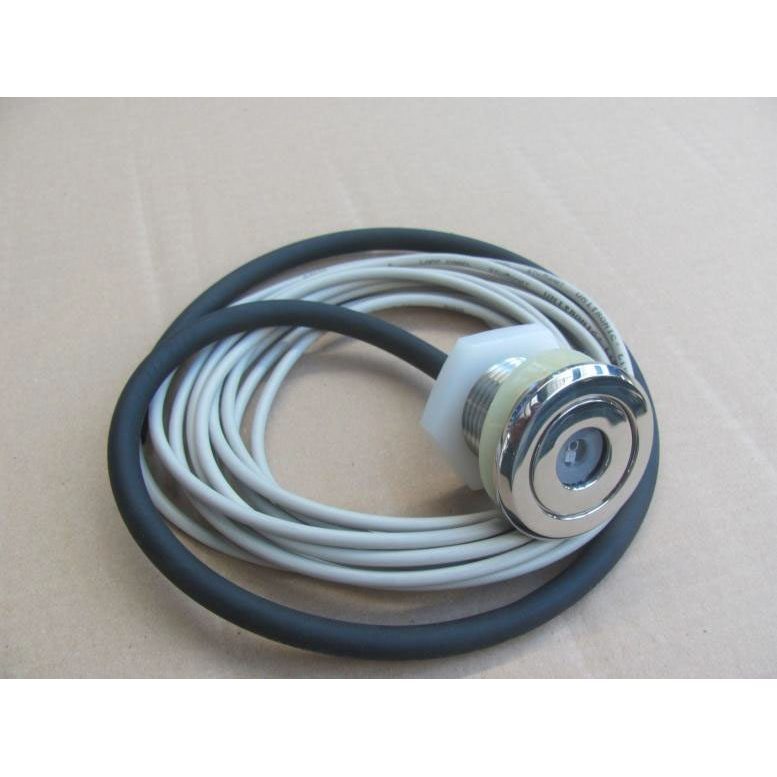

Сенсор выглядит так.
На таком же принципе был реализованы советские выключатели с микросхемой к145ап2, только там схема сенсора немного другая. В этой ток фазы идет через выпрямитель, стабилизатор, эмиттер транзистора Q3 и резистор сопротивлением 10МОм на тело человека, а там с фазы на тело человека через три резистора сопротивлением больше 1 МОм.
Как он выглядел. Фотографии нарыл в интернете.
24-26″, «Кашкаров, Электронные схемы для «Умного дома», стр. 29-33″ и т.д. В интеретах и журналах гуляет две схемы превращения сенсора «указатель напряжения» в сенсор «щуп осциллографа». Обе схемы придуманы Бутовым-Кашкаровым.На биполярных транзисторах два варианта.
На полевом транзисторе.
Вероятно, они не рабочие, так как у меня подобное превращение «указателя напряжения» в «щуп осциллографа» при помощи замены биполярного транзистора на составной, привело к превращению в глючный датчик приближения. Причем срабатывать начал при приближении на расстояние 20 см. Как многие пишут в интернетах по другому и не бывает, хотя возможно у Бутова-Кашкарова получилось, так как они настраивали коэффициент усиления. В настоящее время реализовывать сенсор по их методике не имеет смысла, так как сейчас существуют специальные дешевые микросхемы емкостных сенсоров с внутренним генератором очень маленького размера. Они должны быть более устойчивы к помехам. А если делать что-то с нуля, то микроконтроллеры сейчас реализуют такие сенсоры без всякой обвязки.
Зато много букв напечатали про apple, epson, apolo и т. д. Сейчас такие сенсоры реализуются чисто программно в микроконтроллерах или при помощи дешевых микросхем. На первый взгляд может показаться, что они отвязаны от электрической сети с глухозаземленной нейтралью, но это не так, так как смартфоны подключенные к зарядному устройству сходят с ума, если в них нет связи вторичной обмотки трансформатора с первичной. Так что хотя они и устойчивее «щупа осциллографа», но «указатель напряжения» получше будет. Они чувствительны к помехам ИИП, так как работают приблизительно на тех же частотах. Я конечно имею ввиду дешевые решения. Пластина сенсора в таких устройствах изолирована от внешней поверхности, поэтому снаружи будет стекло или пластик. Как они организовываются программно надо искать по ключевым словам «mTouch», «qTouch», «QMatrix». Продаются два типа микросхем их реализующих аппаратно: ttp22x (Китай) и at42qt10xx (microchip). В интернетах рекомендуют увеличивать площадь таких кнопок при помощи подпайки к выводам микросхемы проводов/антенн, но это глупо, так как эти «антенны» снизят помехоустойчивость и даже может оказаться, что кнопка всегда нажата. Тем более длинные провода к такому сенсору противопоказаны. Даже экранировка проводов не помогает от глюков. Они подходят только для сенсора типа «указатель напряжения». Я увеличил площадь сенсора при помощи приклейки над сенсором «бутерброда»состоящего из изолятора и проводящей пластины снаружи. Таким образом в рабочем режиме емкость сенсора не сильно увеличилась, но зато прикосновение к любой части металлической пластины над сенсором приводит к эффекту равнозначному прикосновению к месту над сенсором. В качестве изолятора использовал слюденую бумагу.
Я его описал только из-за того, что может возникнуть впечатление, что я что-то пропустил, так как в теории электротехники описываются три типа пассивных компонентов: резистор, конденсатор и индуктивность. Соответственно можно предположить что существует три типа сенсорных кнопок.В виде таблицы.
| Тип сенсора | Внешний вид | Свойства | Помехозащищенность |
| оптический | черный квадрат/круг | 1. Реагирует на расстоянии. 2. Возможно легкое подключение инфракрасного пульта. 3. Большинство рассчитано на питание 12В. | Высокая |
| резистивный | как на старых советских цветных телевизорах или кодовых замках | 1. Чувствительный к грязи. 2. Сейчас не используется. | Высокая |
| Емкостной, типа «указатель напряжения» | большая металлическая платина в центре | Требует наличия «фазы». | Высокая |
| Емкостной, типа «щуп осциллографа» | неизвестно, так как они есть только в литературе и интернете | Неизвестно, так как они есть только в литературе и интернете. | Низкая |
| Емкостной, типа «тачпад», LCR-метр или «терменвокс» | стеклянная или пластмассовая пластина спереди | 1. Самый популярный тип, так как емкость в десятки пикофарад сейчас умеют измерять микроконтроллеры напрямую. 2. Провода между микросхемой и сенсорной панелью должны быть очень короткими. 3. Увеличивать площадь кнопки можно только приклейкой над сенсором «бутерброда» состоящего из изолятора и электропроводной пластины. | средняя |
30 ноября 2011
Не секрет, что одна из частых причин выхода из строя устройства или установки — механические повреждения. Причем речь идет даже не о поврежденных корпусах, разбитых экранах, трещинах печатных плат.
Поломка может быть еще меньше — не работает кнопка. Причин этому может быть много — залипли или окислились контакты, ослабла пружинка, заполз жучок, стерлись токопроводящие части контакта, и там далее. Результат один — необходим ремонт. Хорошо, если такое произошло с чем-то не особо важным, например пультом от телевизора (хотя, если мы ждем ответственного матча любимой команды, и это покажется очень важным), а если от работы прибора зависит работа предприятия, то это — простои, потеря времени и возможной прибыли. Наличие подвижных деталей, особенно мелких, вносит дополнительный вклад в вероятность отказа прибора или сбоя.
Решение, конечно же, существует и известно давно — сенсорные кнопки. В отличие от обычных в них нет механических частей, ломаться просто нечему. А сами контакты сенсорных кнопок можно достаточно хорошо защитить от внешних воздействий, и более простыми способами, чем это возможно для механических кнопок. В качестве лирического отступления упомянем автоматизированный город Диаспар из романа «Город и звезды» Артура Кларка — его исполнительные механизмы и устройства взаимодействия с людьми не имели подвижных частей.
Преимущества сенсорных кнопок можно перечислять долго. Остановимся на основных:
Однако преимущества несколько нивелируются несколько большей сложностью сенсорных кнопок — возникает ряд требований к разводке печатной платы, форме сенсорных контактов, обработке сигналов с кнопки.
Перечисленные причины приводят к повышению затрат на этапе разработки — появление дополнительных элементов схемы (и, как следствие, увеличение потребляемой мощности), подготовка разводки печатной платы (расчет формы и взаимного расположения электродов), программное обеспечение (дополнительное время на разработку и отладку проекта), в некоторых случаях — предварительное макетирование изделия.
Чаще всего сенсорные кнопки — емкостные: отслеживается изменение емкости в контуре генератора или мультивибратора. Такой вариант требует меньше дискретных элементов, чем, скажем, вариант с инфракрасной подсветкой, работающий на отражение.
Основные технологии емкостных сенсорных кнопок заключаются в следующем [1].
Измерение времени заряда/разряда RC-цепочки — при касании в чувствительной зоне кнопки (чаще всего касание одного из электродов) изменяется емкость, соответственно изменяется постоянная времени цепочки, что и регистрируется контролирующей схемой.
Опрос кнопки путем измерения времени заряда измерительного конденсатора разрядом конденсатора, образованного сенсорной кнопкой — так называемый опрос путем переноса заряда. В этом случае конденсатор сенсорной кнопки периодически заряжается, а его разряд происходит на другой конденсатор (измерительный), и замеряется время его заряда до определенного напряжения. При касании кнопки ее емкость увеличивается (накапливается больший заряд), и заряд измерительного конденсатора происходит за меньшее время.
Реализация сенсорной кнопки за счет изменения поверхностной емкости. Емкость кнопки изменяется при приближении пальца близко к ее поверхности за счет дополнительной емкости:
Проекционная емкость — за счет прикосновения изменяется диэлектрическая проницаемость, соответственно изменяется общая емкость.
В качестве модификации методов переноса заряда и проекционной емкости можно указать технологию
Для корректной реализации сенсорных элементов управления необходимо следовать рекомендациям по форме и размеру электродов емкостного сенсора, расположению проводников и общего провода на печатной плате. Ошибки приводят к потере чувствительности сенсорной кнопки, влиянию на работу кнопки других сигнальных проводников схемы. Часто встречающиеся формы и типовые размеры электродов сенсорных кнопок представлены на рисунке 1.
Рис. 1. Примерная форма и размеры электродов для сенсорных кнопок
Интересным моментом является возможность реализации в виде сенсорных элементов таких элементов управления, как полосы прокрутки (слайдеры), колеса (вращатели, роторы). Различают полосы прокрутки и колеса с прямыми электродами и с перекрывающимися электродами (рисунки 2а-в и 3а-в). Перекрывающиеся электроды позволяют получить более плавную реакцию, но взамен, для большей чувствительности, требуется применение опроса по методу переноса заряда.
Рис. 2. Примерная форма электродов для сенсорных слайдеров (линий прокрутки)
Рис. 3. Примерная форма электродов для сенсорных колес прокрутки
При разработке устройства с сенсорными кнопками разработчику приходится решать вопрос о способе их реализации — 1) на дискретных логических элементах, 2) при помощи специализированных микросхем, 3) используя внешние выводы микроконтроллера с соответствующей программной поддержкой.
Вариант с дискретными логическими элементами можно исключить сразу, так как это ведет к неоправданному увеличению места на печатной плате, дополнительному потреблению энергии, к увеличению времени на расчеты и отладку при весьма сомнительной стабильности работы. В настоящее время такое решение можно рассматривать в качестве радиолюбительской поделки.
Применение специализированных микросхем — аппаратных драйверов сенсорных кнопок — даст намного более стабильную работу при минимальных затратах на программную поддержку. Принятие такого решения обусловлено занимаемой площадью, потребляемой мощностью и ценой.
Контроллер в качестве драйвера сенсорных кнопок представляется самым экономичным решением — основные проблемы будут заключаться в программном обеспечении при условии, что вычислительных ресурсов контроллера хватит для выполнения основных задач.
STMicroelectronics предлагает и специализированные аппаратные драйверы, и программную поддержку в виде библиотек с открытым кодом. Более того, некоторые контроллеры имеют встроенный аппаратный драйвер сенсорных кнопок.
В семействах продуктов STM8 и STM32 STMicroelectronics поддерживается практически любой из описанных выше принципов опроса емкостных сенсорных кнопок:
Рассмотрим предлагаемые решения более подробно.
В 8-битных контроллерах поддержка сенсорных кнопок (или тач-приложений) начинается с семейства STM8S [2, 3], для которого существует свободно распространяемая библиотека для тач-приложений — STM8-Touch-lib. В случае с STM8S основа реализации — программная обработка событий на внешних выводах контроллера на основе метода измерения постоянной времени RC-цепочки (рисунок 4).
Рис. 4. Способ подключения сенсорных кнопок при опросе по методу переноса заряда
Более интересным вариантом может стать решение на базе семейства низкопотребляющих контроллеров с ядром STM8 — STM8L, имеющего аппаратный драйвер емкостных сенсорных кнопок, работающий по принципу переноса заряда. Для STM8L также предлагается версия библиотеки STM8-Touch-lib, обеспечивающая управление сенсорными кнопками (простые кнопки, линии прокрутки, колеса прокрутки), обработку событий, фильтрацию шума и компенсацию влияния внешнего окружения. STM8L может обслуживать до 16 сенсорных кнопок, что для большинства приложений более чем достаточно. В дополнение к драйверу кнопок ряд линеек продукции данного семейства имеют встроенный контроллер ЖК-дисплея — таким образом, получается комплексное, компактное и энергоэффективное решение (рисунок 5).
Рис. 5. Пример подключения сенсорных кнопок к контроллерам STM8L/STM32L
Аналогичная поддержка емкостных сенсорных кнопок присутствует и в серии STM8AL семейства контроллеров STM8A, ориентированных на автомобильное применение.
Для одиночных кнопок во многих случаях может подойти аппаратный драйвер на основе переноса заряда с технологией ProxSenseTM — STM8T14x, выпускаемый в компактных корпусах UFDFPN8 (3 x 2 x 0,6 мм) и SO8.
Данный драйвер помимо прямой функции отслеживания нажатия/касания может выступать датчиком приближения (начиная с расстояния примерно 20 см).
STM8T14x [4] имеет уникальные возможности для оптимизации чувствительности, компенсации паразитных емкостей и компенсации влияния электромагнитных наводок. STM8T14x имеет в своем составе несколько встроенных измерительных емкостей и схему компенсации паразитной емкости электрода (electrode parasitic capacitance compensation circuitry — EPCC). EPCC автоматически компенсирует влияние возникающей паразитной емкости от заземленных панелей прибора, печатных проводников, больших металлических объектов вблизи сенсорной кнопки, которые в обычных условиях приводят к существенному снижению чувствительности сенсора. Специализированный алгоритм автоматической настройки электрода оптимизирует параметры системы путем выбора наиболее подходящей измерительной емкости и параметров схемы компенсации EPCC.
Микросхема STM8T142 имеет два раздельных выхода, один из которых сигнализирует о касании сенсора, второй выдает сигнал, сигнализирующий о приближении пальца или руки пользователя к сенсору (в STM8T141 эти выводы совмещены). Всего обеспечивается восемь уровней чувствительности к касанию и четыре — к степени приближения. Для меньшей зависимости от наводок по питанию, генерируемых остальными частями схемы, в STM8T14x интегрирован собственный стабилизатор напряжения. Микросхема имеет широкий диапазон питающих напряжений — от 2 до 5,5 В при токах потребления в активном режиме 30…50 мкА/МГц. Режимы низкого энергопотребления обеспечивают токи всего 9…12 мкА, что особенно важно для приложений с автономным питанием.
Варианты включения STM8T14x (рисунок 6а,б) допускают расположение сенсорных кнопок на отдельной печатной плате.
Рис. 6. Способы подключения сенсорной кнопки к аппаратному драйверу
а) напрямую и б) на отдельной плате
Для работы с большим количеством сенсорных кнопок идеально подойдет новая серия контроллеров с ультранизким потреблением — STM8T850xx [5] (рисунок 7).
Построенные на базе ядра STM8 микроконтроллеры STM8T850xx способны контролировать до 300 сенсорных кнопок. Опрос кнопок производится по методу изменения проекционной емкости, то есть емкости между двумя электродами, расположенными либо на некотором расстоянии друг от друга, либо на разных слоях печатной платы (или по разные стороны от диэлектрической подложки). В основе метода — продвинутая технология ProxSenseTM, реализованная в виде отдельного периферийного модуля, автоматизирующего опрос кнопок и обработку их сигналов. Микроконтроллеры идеальны для систем с батарейным или аккумуляторным питанием благодаря низкому потреблению в активном режиме — менее 150 мкА/МГц, наличию энергосберегающих режимов — менее 0,8 мкА при сохранении контроля за состоянием кнопок, широкому диапазону напряжения питания — от 1,65 до 3,6 В.
Рис. 7. Подключение сенсорных кнопок к контроллеру STM8T850xx
Обладающие богатым набором периферии мощные (1,25 DMIPS/МГц) 32-битные контроллеры серии STM32TS [7] с новым популярным процессорным ядром ARM-Cortex-M3 имеют встроенную поддержку резистивных сенсорных панелей с разрешением до 81 х 64 линий. В STM32TS присутствуют два специализированных модуля для работы с тач-панелями — сканер PMatrix scaning engine (PMSE) и детектор активных областей PMatrix area detection (PMAD).
Сканер PMSE способен автоматически контролировать линии ввода-вывода, ответственные за строки и столбцы панели, и генерировать сигнал АЦП и детектору активных областей PMAD, снижая тем самым нагрузку на центральный процессор (рисунок 8). Сканер сочетает в себе возможность работы на высоких частотах сканирования (до 250 кГц) с режимами экономии энергии (нормальный, быстрое сканирование, режим ожидания).
Рис. 8. Структурная схема подключения контроллера STM32TS60 к сенсорному экрану
PMAD, работая совместно с PMSE, возвращает информацию о нажатых областях сенсорной панели.
И PMSE, и PMAD могут управляться непосредственно контроллером прямого доступа в память, увеличивая общее быстродействие системы.
Любой контроллер серии STM32L [3, 6] благодаря библиотеке STM32 Touch-Sensing Library может работать с емкостными сенсорами, включая кнопки, полосы и колеса прокрутки. Добавьте к нему всю вычислительную мощь процессорного ядра ARM-Cortex-M3, и устройство на его основе получит уникальные возможности.
Основные параметры микросхем для сенсорных приложений представлены в таблице 1.
Таблица 1. Основные параметры контроллеров и аппаратных драйверов STMicroelectronics для тач-приложений
| Параметр/Наименование | STM8S | STM8L | STM8T14х | STM8T850xx | STM32L | STM32TS60 |
|---|---|---|---|---|---|---|
| Тип | 8-бит контроллер с ядром STM8 | 8-бит контроллер с ядром STM8 | Аппаратный драйвер | 8-бит контроллер с ядром STM8 | 32-бит контроллер с ядром ARM-Cortex-M3 | 32-бит контроллер с ядром ARM-Cortex-M3 |
| Поддерживаемая технология опроса | RC | RC, CT | CT | PC | CT | Резистивная матрица |
| Количество тач-кнопок | до 24 кнопок + 2 слайдера | RC – до 24 кнопок + 2 слайдера; CT – до 16 кнопок + 2 слайдера | 1 | до 300 кнопок (до 20 рядов с 15 чувствительными каналами) | до 19 кнопок + 2 слайдера | матрицы с разрешением до 81 х 64 линий |
| Потребляемый ток (в режиме низкого энергопотребления) | 150 мкА/МГц (5…15 мкА) | 200 мкА/МГц (0,4…5 мкА) | 30…50 мкА (9…11 мкА) | 150 мкА/МГц (0,4…1 мкА) | 230 мкА/МГц (0,27…9 мкА) | 230 мкА/МГц (0,3…9 мкА) |
| Напряжение питания, В | 1,65…5,5 | 2,95…3,6 | 2,0…5,5 | 1,65…3,6 | 1,65…3,6 | 2,4…3,6 |
| Производительность | До 24 MIPS | До 16 MIPS | – | До 16 MIPS | До 1,25 DMIPS/МГц | До 1,25 DMIPS/МГц |
| RC – опрос по методу измерения постоянной времени RC-цепочки; CT – работа основана на методе переноса заряда; PC – работа прибора на основе отслеживания межэлектродной емкости (проекционной).  | ||||||
Свободно предоставляемые библиотеки STM8/STM32 Touch-Sensing Library существенно упрощают реализацию сенсорных приложений на основе контроллеров STM8/32 [8]. Библиотеки позволяют организовывать не только опрос емкостных сенсоров, но и реализуют обработку сигналов с целью снижения влияния внешних помех и повышения стабильности работы.
Библиотеки STM8/STM32 Touch-Sensing Library предоставляется в виде открытых исходных кодов на языке С, совместимых со всеми популярными компиляторами (MISRA, Cosmic, IAR, Raisonance C) с примерами использования. Структура библиотек для 8- и 32-битных контроллеров практически идентична — набор высокоуровневых функций для взаимодействия с прикладными программами, набор вспомогательных сервисов, драйвера устройств, специфичные для каждого из семейств контроллеров, и ядро библиотеки, отвечающее за обработку информации от сенсорных кнопок, калибровку, фильтрацию сигналов, отслеживание изменения окружения.
Кроме опроса емкостной кнопки в библиотеке предусмотрены алгоритмы обработки сигнала, позволяющие компенсировать негативное влияние таких факторов, как температура, внешнее окружение, изменения напряжения питания.
Ядром библиотеки являются два конечных автомата — центральный автомат, управляющий последовательностью выполнения действий, и автомат тач-кнопки, отслеживающий изменения ее состояния, копия которого запускается для каждой из установленных кнопок.
С точки зрения прикладного программиста работа с библиотекой состоит в инициализации и вызове необходимых функций (рисунок 9). Приятным моментом является тот факт, что за исключением уровня драйверов, имена функций и способы их вызова совпадают для 8- и 32-битной версии, что упрощает миграцию приложений между этими платформами.
Рис. 9. Структура библиотек STM8/STM32 Touch-Sensing Library
Библиотека STM8 Touch-Sensing Library для 8-битных контроллеров STM8 позволяет использовать их линии ввода-вывода для работы с сенсорными кнопками при минимальном количестве внешних компонент и затратах памяти. Опрос кнопки реализуется либо по измерению постоянной времени RC-цепочки (до 24 кнопок и двух линий или колес прокрутки), или по принципу переноса заряда (до 16 кнопок и двух линий или колес прокрутки). Опрос по первому методу доступен для любого контроллера STM8 или STM8L, тогда как метод переноса заряда требует наличия в контроллере специального модуля и в настоящее время реализуем для серий STM8L101x и STM8L15x.
Программисту доступны функции опроса, фильтрации, калибровки, позволяющие довольно просто оптимизировать работу сенсорных приложений в совершенно различных условиях. Так, располагая всего тремя чувствительными емкостными каналами, можно получить разрешение полосы прокрутки (или колеса прокрутки) в 8 бит — 256 уровней, и это всего лишь на 8-битном ядре при сохранении возможности контроллера работать с другими периферийными устройствами, такими как светодиодные индикаторы, ЖК-дисплеи, работа с коммуникационными интерфейсами!
Для устройств серии STM8L15x возможна поддержка как программного опроса по методу переноса заряда, так и инициализация библиотеки с поддержкой аппаратного опроса.
Для STM32 поддерживаемым методом работы с емкостными сенсорами является метод на основе переноса заряда и реализуется на контроллерах семейства STM32L.
Как мы видим, решения STMicroelectronics охватывают практически весь спектр возможных сенсорных приложений, от отдельных кнопок и небольших клавиатур до полнофункциональных терминалов с полной клавиатурой [5,9].
Кроме решений для емкостных сенсорных кнопок компания STMicroelectronics предлагает спектр решений для резистивных экранов.
Для различных задач возможен выбор между чисто аппаратными, программными, и программно-аппаратными решениями [9]. Возможно создание устройств для работы с внешними управляющими контроллерами и автономных полнофункциональных устройств, сочетающих в себе и контроль за сенсорной клавиатурой и выполнение медиа-приложений с продвинутым пользовательским интерфейсом и графическими возможностями. Предлагаемые программные решения существенно упрощают разработку программного обеспечения, уменьшая время выхода продукта на рынок. Дополнительно возможна миграция программного обеспечения на уровне исходных текстов между 8- и 32-битными системами.
Литература
1. Guidelines for designing touch sensing applications// http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/APPLICATION_NOTE/CD00222015.pdf.
2. STM8 product families// http://www.st.com/internet/com/SALES_AND_MARKETING_RESOURCES/MARKETING_COMMUNICATION/MARKETING_BROCHURE/brstm8.pdf.
3. STM32L and STM8 MCU families// http://www.st.com/internet/com/SALES_AND_MARKETING_RESOURCES/MARKETING_COMMUNICATION/MARKETING_BROCHURE/brulp.pdf.
4. Single-channel capacitive sensor for touch or proximity detection with shielded sensing electrode// http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/DATASHEET/CD00234616.pdf.
5. 8-bit ultralow power touch sensing microcontroller with 16 Kbytes Flash, ProxSenseTM, timers, USART, SPI, I2C// http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/DATA_BRIEF/DM00028187.pdf.
6. Ultralow power ARM-based 32-bit MCU with up to 128 KB Flash, RTC, LCD, USB, USART, I2C, SPI, timers, ADC, DAC, comparators// http://www.
st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/DATASHEET/CD00277537.pdf.
7. STM32TS60// http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/DATA_BRIEF/CD00259761.pdf.
8. STM8 touch sensing library// http://www.st.com/internet/com/TECHNICAL_RESOURCES/TECHNICAL_LITERATURE/DATA_BRIEF/CD00284216.pdf.
9. Андрей Никитин. Современные сенсорные интерфейсы на основе датчиков S-Touch компании ST Microelectronics.//Новости Электроники. 2010. №1. С. 14 — 17.
Получение технической информации, заказ образцов, поставка — e-mail: [email protected]
Компания STMicroelecronics предлагает разработчикам дополнительный инструментарий для управления трехфазными электродвигателями на основе популярного семейства микроконтроллеров STM32F.
Новое программное обеспечение позволяет упростить процесс и повысить скорость разработки энергоэффективных интеллектуальных электроприводов для таких приложений как промышленная автоматика, бытовая электротехника, системы кондиционирования воздуха.
Семейство микроконтроллеров STM32 имеет расширенную периферию для управления электродвигателями и готовое бесплатное программное обеспечение и библиотеки для создания интеллектуальных драйверов.
Обновленная библиотека управления электродвигателями STM32 FOC PMSM SDK v3.0 теперь поддерживает младшую недорогую линейку микроконтроллеров STM32F100хх «Value Line», что позволяет создавать оптимизированные по ценовому критерию системы. На основе линейки STM32F103хх «Performance Line» с объемами флеш-памяти более 256 кБ теперь можно управлять сразу двумя двигателями, что также может быть актуальным в критичных по цене приложениях.
При использовании библиотеки разработчики могут быстро конфигурировать микроконтроллер для управления трехфазными электродвигателями PMSM (Permanent Magnet Synchronous Motors), используя алгоритм FOC (Field Oriented Control) для эффективного управления. Функциональность библиотеки обеспечивает управление крутящим моментом и контроль скорости с возможностью переключения режимов «на лету». Дополнительным свойством библиотеки является запатентованный алгоритм измерения тока на одном шунте.
STMicroelectronics предоставляет программное обеспечение MC Workbench v1.0.2 — графический инструментарий для конфигурации библиотеки управления электродвигателями, упрощающий задачу построения системы. Для управления электроприводом предлагается оценочный набор STM3210B-MCKIT на основе линейки микроконтроллеров STM32F103xx «Performance Line».
•••
Описание товара:
10 А модуль емкостного сенсорного переключателя с высоким током, рабочий ток тока до 3 А, поддержка бесступенчатого затемнения, красный и синий индикатор цвета и другие характеристики, может широко использоваться в управлении освещением, игрушках, бытовой технике, кухня, зеркало для ванной комнаты и другие продукты.
10 А большой ток раковины, можно установить несколько режимов
Мини маленький размер, легко установить
Красный и синий светодиодный светильник
Светодиодный красный индикатор, выход сенсорного датчика синий.
Характеристики модели: OE-TP затемнения (10A)
Диапазон электропитания: 5 ~ 20 В постоянного тока (рекомендуемый источник питания 12 В)
Выходной ток: Макс. Ток тока 10 А (рекомендуется работа 3 а)
Функция защиты: защита от обратного хода
Индикация срабатывания: выходной красный светильник
Режим работы: настраиваемый (по умолчанию: с эффектом памяти постепенно темнеет, обещает Затемнение)
Расстояние касания: менее 6 мм (стеклянный акрил)
Ток покоя: менее 5 мА
Рабочая температура: -40 ~ 85
Общее Анодное Соединение:
Например, контроль полосы 12 В: VCC модуля разъема питания 12 В.
GND отрицательного модуля. Контролируемая лампа имеет VCC положительного модуля. Из отрицательного модуля. После включения, сенсорная панель может использоваться для управления полоской светильник, и яркость светильник можно регулировать на ощупь.
Например, контроль скорости двигателя 12 В: VCC положительного электродного модуля источника питания 12 В. GND отрицательного модуля. VCC положительного полюса управляемого двигателя. Из отрицательного модуля. После включения двигатель может управляться с помощью сенсорного модуля, и Управление скоростью двигателя может быть достигнуто на ощупь.
Интерфейс управления:В общей сложности 3 контакта (VCC, GND, OUT), VCC в качестве источника питания, GND в качестве земли, выход цифрового сигнала;
Светодиодный индикатор:Электрический зеленый (синий) светильник, сенсорный датчик выхода красный светильник.
Область касания:Внутренняя область значка отпечатков пальцев вызвана прикосновением к пальцу.
Отверстие для позиционирования: 2 м2 позиционирование винтов отверстия, 2 мм Диафрагма, легко установить и расположить модуль, для достижения комбинации модулей.
Применение:12V светильник (светодиодный) регулировка яркости касания. 5-20V DC контроль скорости двигателя.
Режим памяти:Последняя яркость набора модуля для загрузки яркости по умолчанию, значение по умолчанию памяти системы отключено
Постепенно осветление:Светильник постепенно открывается, чтобы установить яркость, выключите светильник, когда яркость постепенно закрывается
Внезапный яркий светильник:Свет, когда яркость непосредственно установить яркость, выключите свет, когда свет непосредственно выключен
Длительное нажатие:Для того чтобы достигнуть Плавная тусклая, долгое нажатие на ощупь, яркость светильник постепенно увеличивается, яркость светильник в тех случаях, когда время выпуска, чтобы освободить яркость выхода в свет, снова нажмите на прикосновение, яркость постепенно уменьшается.
При ярком освещении светильник, когда высвобождается яркость времени выпуска, для скорости двигателя, регулирования выходного напряжения и других случаев
Теплая подсказка:
Из-за правил доставки Ali
При использовании различных методов логистики для покупки продуктов, некоторые расходы на доставку будут взиматься несколько раз.
Пожалуйста, сначала разместите заказ и свяжитесь с нами, чтобы изменить цену. Затем мы сообщим вам об оплате. Спасибо!
Описание продукта:
10A высокий ток емкостного сенсорного переключателя модуль, рабочий ток раковины до 3A, поддержка бесшагового затемнения, красный и синий индикатор цвета и другие характеристики, могут быть широко использованы в управлении освещением, игрушки, бытовая техника, кухня, зеркало ванной комнаты, и другие продукты.
10A большой ток раковины, мульти-режим может быть установлен
Мини-малый размер, легко установить
Красный и синий цвет индикатор света
Светодиодный индикатор красный, выход сенсорного датчика синий.
Технические характеристики модель: ОЭ-ТТП затемнение (10A)
Диапазон мощности питания: DC 5 и 20V (рекомендуемый 12v источник питания)
Выходной ток: раковина текущего MAX 10A (рекомендуемая работа 3a)
Функция защиты: Обратный защита питания
Зондирование указание: выход красный свет
Режим работы: Конфигурируемые (по умолчанию: с памятью постепенно темно, Обещание затемнения)
Сенсорный расстояние: менее 6 мм (акриловые стекла)
Ток покоя: меньше 5 мА
Рабочая температура: -40 ~ 85
Общее анодное соединение:
Например, управление полосой 12V: VCC модуля разъема питания 12V.GND отрицательного модуля.Контролируемая лампа имеет VCC положительного модуля. OUT отрицательного модуля. После питания, сенсорная панель может быть использована для управления световой полосой, и яркость света может быть отрегулирована на ощупь.
Например, управление регулировкой скорости двигателя 12V: VCC положительного электродного модуля 12V питания. GND отрицательного модуля. VCC положительного полюса управляемого двигателя. OUT отрицательного модуля. После питания, двигатель может управляться с помощью сенсорного модуля пальца, и управление скоростью двигателя может быть достигнуто с помощью касания.
Интерфейс управления: в общей сложности 3 булавки (VCC, GND, OUT), VCC как силовой сигнал, GND как земля, OUT как цифровой штифт выхода сигнала;
Светодиодный индикатор: электрические Грин (Голубой) свет, сенсорное зондирование выход красный свет.
Коснитесь области: Внутренняя область значка отпечатков пальцев вызывается прикосновением пальца.
Позиционирование отверстий: 2 M2 винт позиционирования отверстия, 2 мм диафрагмы, легко установить и позиционировать модуль, для достижения комбинации модуля.
Применение: 12В свет бар (СВЕТОДИОД) прикосновение регулировки яркости. 5-20V DC управления скоростью двигателя.
Режим памяти: последняя яркость модуля, установленного для загрузки яркости по умолчанию, значение памяти по умолчанию системы будет потеряно Постепенное осветление: яркость света постепенно открывается, чтобы установить яркость, выключите свет, когда яркость постепенно закрывается Внезапный яркий свет: огни, когда яркость непосредственно установить яркость, выключите свет, когда свет непосредственно выключен Длинный контакт нажмите: для достижения бесшагового затемнения, длительного прикосновения прессы, яркость света постепенно увеличивалась, яркость света, когда время релиза высвобождает яркость релиза, еще раз нажимайте на прикосновение, яркость постепенно уменьшается. Когда яркость света при высвобождении яркости времени выпуска, для скорости двигателя, регулировки выпроизводного напряжения и других случаев
Тип товара: Переключатели
Описание:
Сенсорная кнопка “TTP223” выполнена на базе микросхемы “TTP223-BA6” в виде бескорпусной платы на емкостном принципе, и может работать в режиме с фиксацией и без фиксации включения при касании рукой или поднесении руки на небольшое расстояние (до 5 мм).
Датчик касания модуля “TTP223” имеет площадку в виде металлизированной поверхности печатной платы с надписью “touch”, при поднесении или касании его рукой, происходит включение светодиода на плате и на выходе “Q” появляется напряжение. На плате имеются две перемычки для настройки режимов выхода “Q” (перемычка A (AHLB) – настройка 0 или 1 на выходе и перемычка B – вкл./выкл. фиксации переключения)
Сенсорная кнопка – модуль “TTP223” с фиксацией/без фиксации – вид сверхуСенсорная кнопка – модуль “TTP223” с фиксацией/без фиксации – вид снизуПринципиальная схема сенсорного модуля “TTP223”VCC: “+” 2 – 5.5 В пост.тока
OUT: выход высокий / низкий уровень
GND: общий
| № вывода | назв. вывода | тип | описание |
| 1 | Q | OS push-pull output | CMOS выход |
| 2 | VSS | Ground | “-” источ. пит. |
| 3 | I | CMOS I/O | вход сенсора |
| 4 | AHLB | CMOS input and pull-low resister | При подаче на этот вход лог.единицы, на выходе – Q будет лог. ноль при касании датчика. Если нет касания, то на выходе – Q будет “1”. |
| 5 | VDD | Power | “+” источ. пит. |
| 6 | TOG | CMOS input and pull-low resister | При подаче на этот вход лог.единицы выход – Q работает в режиме переключателя (switch). При подаче “0” (по умолчанию) работает в режиме “касание – вкл.” – “нет касания – выкл.” |
| подача на вход “TOG” 0 или 1 | подача на вход “AHLB” 0 или 1 | Режимы выхода “Q” |
| 0 | 0 | прямой режим, при касании на выходе “1” |
| 0 | 1 | прямой режим, при касании на выходе “0” |
| 1 | 0 | режим триггера, состояние выхода после включения питания – “0” |
| 1 | 1 | режим триггера, состояние выхода после включения питания – “1” |
Чувствительность модуля “TTP223” зависит от размера сенсора и конденсатора – C3 (на плате не припаян), место под который расположено на плате между выводом 3 микросхемы и общим проводом (GND).
Для настройки чувствительности “TTP223” можно использовать несколько методов:
замена обычных кнопок и выключателей
сенсорный выключатель (touch switch)
выключатель для водонепроницаемых приборов
датчик касания
datasheet на модуль “TTP223”
Датчики касания и сенсорные кнопки
Каталог емкостных и оптических датчиков прикосновения или сенсорных кнопок, для эксплуатации в тяжелых условиях промышленного производства и применения в системах автоматизации.
Разнообразные корпуса и габаритные размеры. Представлены высококачественные датчики касания со светодиодной подсветкой и без нее, функционирующие на различных принципах, от ведущих производителей IFM Electronic, Banner Engineering.
дополнительная информация
| Датчики касания имеют эргономичную конструкцию, которая не требует никакого усилия для приведения в действие, а только контакт с поверхностью кнопки. Представлены модели, функционирующие на емкостном и оптическом принципе, работающие с прикосновением пальца, руки или всей ладони. Емкостные сенсорные кнопки реагируют исключительно на прикосновение человеческой руки, игнорируя касание статических предметов. Оптические датчики касания срабатывают от статических предметов. Главными преимуществами перед механическими выключателями являются: отсутствие механического износа контактов, отсутствие усилия при активации, широкий температурный диапазон эксплуатации, отсутствие необходимости в обслуживании. Для индикации режима, сенсорная кнопка, может иметь светодиодную подсветку различных цветов. |
| Спектр применения датчиков прикосновения очень широк, они заменяют механические кнопки в отраслях промышленного производства для запуска, остановки процессов и оборудования. На подвижной технике, транспорте, в производственных помещениях, применяются для открывания дверей, управления освещением. Сенсорные кнопки и датчики касания обладают увеличенным сроком службы, благодаря широкому температурному диапазону эксплуатации, отсутствию движущихся частей в конструкции и высокой степени пылевлагозащиты. Визуальный контроль срабатывания осуществляется благодаря светодиодной индикации различных цветов. Для заказа доступны датчики прикосновения от таких производителей как Banner Engineering, IFM Electronic. |
cyouХарактер продукции: сильнотоковый емкостный модуль переключателя касания 10A, работая течение раковины до 3A, поддерживает stepless затемнять, красный и голубой индикатор цвета и другие характеристики, можно широко использовать в управлении освещения, игрушках, бытовых приборах, кухне, зеркале ванной комнаты, и других продуктах. 10A большой ток раковины, многорежимный можно установить мини-маленький размер, легко установить красный и синий индикатор цвета светодиодный индикатор красный, выход сенсорного датчика синий.Технические характеристики Модель: OE-TP dimming (10A) диапазон питания: DC 5 ~ 20V (рекомендуемый источник питания 12v) выходной ток: ток раковины MAX 10A (рекомендуемая работа 3a) функция защиты: защита от обратного срабатывания индикация: выходной красный свет режим работы: настраиваемый (по умолчанию: с памятью постепенно темнеет, обещает затемнение) Расстояние касания: менее 6 мм (стекло акрил) ток покоя: менее 5 мА рабочая температура: -40 ~ 85 общее анодное соединение: например, управление полосой 12V: VCC модуля разъема питания 12V.GND отрицательного модуля.Управляемая лампа имеет VCC положительного модуля.Из отрицательного модуля.После включения питания сенсорная панель может использоваться для управления световой полосой, а яркость света можно регулировать на ощупь.Например, управление регулировкой скорости двигателя 12В: VCC модуля положительного электрода источника питания 12В.GND отрицательного модуля.VCC положительного полюса управляемого двигателя.Из отрицательного модуля.После включения питания двигатель может управляться сенсорным модулем пальца, а управление скоростью двигателя может осуществляться касанием.Интерфейс управления: всего 3 контакта (VCC, GND, OUT), VCC в качестве источника питания, GND в качестве заземления, OUT в качестве выходного Штыря цифрового сигнала; светодиодный индикатор: электрический зеленый (синий) свет, сенсорный выходной красный свет.Сенсорная область: внутренняя область значка отпечатка пальца активируется прикосновением пальца.
Позиционирующее отверстие: 2 м2 винтовых позиционирующих отверстия, апертура 2 мм, простота установки и позиционирования модуля, для достижения комбинации модулей.Применение: 12V light bar (LED) регулировка яркости сенсорного экрана. Контроль скорости двигателя постоянного тока 5-20В.Режим памяти: последняя яркость модуля установлена для загрузки яркости по умолчанию, система отключения питания памяти значение по умолчанию будет потеряно постепенно ярче: яркость света постепенно открывается, чтобы установить яркость, выключите свет, когда яркость постепенно закрыта внезапный яркий свет: светится, когда яркость непосредственно установить яркость, выключите свет, когда свет непосредственно выключен длительное нажатие сенсорного экрана: для достижения плавного затемнения, долгое нажатие сенсорного экрана, яркость света постепенно увеличивается, яркость света, когда время выпуска, чтобы освободить яркость выпуска, еще раз нажмите сенсорноеКогда яркость света когда отпуск яркости времени отпуска, для скорости мотора, регулировки выходного напряжения и других случаев
В этой статье мы подробно (но не слишком подробно) рассмотрим электрические принципы, которые позволяют нам обнаруживать присутствие человеческого пальца, используя чуть больше, чем конденсатор.
За последнее десятилетие или около того стало действительно трудно представить мир без сенсорной электроники.
Смартфоны являются ярким и повсеместным примером, но, конечно же, существует множество устройств и систем, которые включают в себя функции сенсорного управления.Как сопротивление, так и емкость могут использоваться как средство достижения чувствительности к прикосновениям; В этой статье мы обсудим только емкостное определение касания, которое стало предпочтительной реализацией.
Хотя приложения, основанные на емкостном распознавании касаний, могут быть довольно сложными, фундаментальные принципы, лежащие в основе этой технологии, довольно просты. В самом деле, если вы понимаете природу емкости и факторы, определяющие емкость конкретного конденсатора, вы на правильном пути к пониманию емкостного определения прикосновения.
Емкостные сенсорные датчики делятся на две основные категории: конфигурация взаимной емкости и конфигурация собственной емкости. Первый, в котором чувствительный конденсатор состоит из двух выводов, которые функционируют как излучающий и принимающий электроды, является предпочтительным для сенсорных дисплеев. Последнее, в котором один вывод чувствительного конденсатора соединен с землей, представляет собой простой подход, подходящий для сенсорной кнопки, ползунка или колеса. В этой статье представлена конфигурация собственной емкости.
Конденсаторы бывают разных видов. Мы все привыкли видеть емкость в виде компонентов с выводами или корпусов для поверхностного монтажа, но на самом деле все, что вам действительно нужно, это два проводника, разделенных изоляционным материалом (то есть диэлектриком). Таким образом, довольно просто создать конденсатор, используя проводящие слои, встроенные в печатную плату. Например, рассмотрите следующие виды сверху и сбоку конденсатора печатной платы, используемого в качестве сенсорной кнопки (обратите внимание, что слой паяльной маски опущен на диаграмме вида сбоку).
Изолирующее разделение между сенсорной кнопкой и окружающей медью создает конденсатор. В этом случае окружающая медь соединяется с узлом заземления, и, следовательно, наша сенсорная кнопка может быть смоделирована как конденсатор между сенсорным сигналом и землей.
На этом этапе вы, возможно, задаетесь вопросом о том, какую емкость на самом деле обеспечивает эта небольшая компоновка печатной платы. Кроме того, как мы когда-нибудь сможем его точно рассчитать.. . ? Чтобы ответить на первый вопрос, емкость очень мала, может быть, около 10 пФ. Что касается второго вопроса: не беспокойтесь, если вы забыли электростатику, потому что точное значение конденсатора не имеет значения . Мы ищем только изменения емкости, и мы можем обнаружить эти изменения, не зная номинального значения конденсатора печатной платы.
Итак, что вызывает эти изменения емкости, которые контроллер сенсорного экрана собирается обнаруживать? Конечно, человеческий палец.
Прежде чем мы обсудим, почему палец изменяет емкость, важно понять, что здесь нет прямой проводимости; палец изолирован от конденсатора паяльной маской печатной платы и обычно также слоем пластика, который отделяет электронику устройства от внешней среды. Таким образом, палец не разряжает конденсатор, и, кроме того, количество заряда, накопленного в конденсаторе в конкретный момент, не является величиной, представляющей интерес, а скорее, величиной, представляющей интерес, является емкость , в конкретный момент.
Итак, почему присутствие пальца изменяет емкость? Есть две причины: первая связана с диэлектрическими свойствами пальца, а вторая — с проводящими свойствами пальца.
Обычно мы думаем, что конденсатор имеет фиксированное значение, определяемое площадью двух проводящих пластин, расстоянием между пластинами и диэлектрической проницаемостью материала между пластинами. Мы, конечно, не можем изменить физические размеры конденсатора, просто прикоснувшись к нему, но мы, , можем изменить диэлектрическую постоянную, потому что человеческий палец имеет диэлектрические характеристики, отличные от диэлектрических характеристик материала (предположительно воздуха), который он вытесняет.Верно, что палец не будет располагаться в реальной диэлектрической области, то есть в изоляционном пространстве непосредственно между проводниками, но такое «проникновение» в сам конденсатор не обязательно:
Как показано на этой схеме, палец не обязательно должен находиться между пластинами, чтобы влиять на диэлектрические характеристики, поскольку электрическое поле конденсатора распространяется в окружающую среду.
Оказывается, человеческая плоть — неплохой диэлектрический материал, потому что наши тела в основном состоят из воды.Диэлектрическая проницаемость вакуума определяется как 1, а диэлектрическая проницаемость воздуха немного выше (около 1.0006 на уровне моря и комнатной температуре). Диэлектрическая проницаемость воды намного выше, около 80. Таким образом, взаимодействие пальца с электрическим полем конденсатора означает увеличение диэлектрической проницаемости и, следовательно, увеличение емкости.
Любой, кто испытал поражение электрическим током, знает, что человеческая кожа проводит ток.Я упоминал выше, что направляет проводимости между пальцем и сенсорной кнопкой, то есть ситуация, в которой палец разряжает конденсатор печатной платы, не возникает. Однако это не означает, что проводимость пальца не имеет значения. На самом деле это очень актуально, потому что палец становится второй токопроводящей пластиной дополнительного конденсатора:
Для практических целей мы можем предположить, что этот новый конденсатор, созданный пальцем (назовем его крышкой пальца), работает параллельно с существующим конденсатором печатной платы.Эта ситуация немного сложна, потому что человек, использующий сенсорное устройство, электрически не подключен к узлу заземления печатной платы, и, таким образом, два конденсатора не находятся «параллельно» в типичном смысле анализа цепей.
Однако мы можем рассматривать человеческое тело как обеспечивающее виртуальную землю , потому что оно имеет относительно большую способность поглощать электрический заряд. В любом случае нам не нужно беспокоиться о точном электрическом соотношении между крышкой пальца и крышкой печатной платы; Важным моментом является то, что псевдопараллельная конфигурация двух конденсаторов означает, что палец увеличит общую емкость, потому что конденсаторы добавляются параллельно.
Таким образом, мы видим, что оба механизма, управляющие взаимодействием между пальцем и емкостным сенсорным датчиком, способствуют увеличению емкости.
Предыдущее обсуждение приводит нас к интересной особенности емкостного «прикосновения»: измеримое изменение емкости может быть вызвано не только контактом между пальцем и датчиком, но также близости между пальцем и датчиком.Я обычно думаю о сенсорном устройстве как о замене механического переключателя или кнопки, но технология емкостного считывания фактически вводит новый уровень функциональности, позволяя системе определять расстояние между датчиком и пальцем.
Оба механизма изменения емкости, описанные выше, производят эффекты, пропорциональные расстоянию. Для механизма, основанного на диэлектрической проницаемости, количество мясистого диэлектрика, взаимодействующего с электрическим полем конденсатора, увеличивается по мере приближения пальца к проводящим частям конденсатора печатной платы.Для механизма, основанного на проводимости, емкость колпачка для пальца (как и для любого колпачка) обратно пропорциональна расстоянию между проводящими пластинами.
Однако имейте в виду, что это не метод измерения абсолютного расстояния между датчиком и пальцем; емкостное зондирование не дает данных, которые потребуются для точных вычислений абсолютного расстояния. Я предполагаю, что можно было бы откалибровать емкостную сенсорную систему для грубых измерений расстояния, но поскольку схема емкостного сенсора предназначена для обнаружения изменений емкости, из этого следует, что эта технология особенно подходит для обнаружения изменений расстояния, т. Е. .е., когда палец приближается к датчику или удаляется от него.
Теперь у вас должна быть прочная концептуальная основа, на которой можно построить возвышающееся здание опыта емкостного сенсорного восприятия. В следующей статье мы начнем конструирование с рассмотрения методов реализации, которые помогут вам перейти от теории к практике.
Следующая статья в серии: Схемы и методы для реализации емкостного распознавания касания
Как отмечалось ранее, традиционные кнопки работают, замыкая контакты, чтобы пропустить электричество.Несмотря на то, что эта технология хороша во многих ситуациях, эта технология использовалась в той или иной форме с момента появления электрических приборов и включает в себя физическое движение внутренних и внешних частей, которые в конечном итоге могут изнашиваться. Кроме того, физические переключатели могут «дергаться», когда контакты периодически образуют соединение, пока оно не установится в надлежащее состояние. Обычно это можно компенсировать программными или аппаратными методами, однако дополнительное усложнение представляет собой незначительную, но реальную неприятность.
В качестве альтернативы традиционным контактным переключателям рассмотрите возможность установки на поверхность емкостного сенсорного дисплея с подсветкой серии CSM от Visual Communications Company (VCC) для будущего дизайна. Эти компоненты, занимающие наименьшую площадь в отрасли для датчиков этого типа, имеют площадь 15 мм и могут быть заказаны в различных цветах со светодиодной подсветкой для облегчения распознавания. На эти емкостные сенсорные кнопки также можно напечатать библиотеку стандартных значков, а также можно заказать пользовательские изображения.Поскольку у твердотельных устройств нет механизма износа, необходимость в программном устранении сбоев осталась в прошлом.
Дополнительным преимуществом этого типа сенсорной технологии является то, что, поскольку емкостное считывание работает только с полупроводниковыми материалами, такими как человеческие пальцы (даже сквозь прозрачное стекло или пластик), они не будут реагировать на ложное нажатие различных неодушевленных предметов. Поэтому, если на датчик случайно нажимает метла, детская игрушка в воздухе или заблудившийся робот, устройство обычно не реагирует.Что-то, что нужно учитывать в непредсказуемой обстановке.
Место для традиционных кнопок, безусловно, есть и какое-то время будет. Однако емкостные сенсорные датчики VCC представляют собой инновационное решение, когда физические контакты не работают, а полноценный интерфейс с сенсорным экраном либо избыточен, либо не подходит для данной ситуации.
Для получения дополнительной информации о емкостных сенсорных датчиках и других продуктах щелкните здесь.
Новый емкостный переключатель Metal Line от SCHURTER
SCHURTER запускает новую серию кнопочных переключателей с фиксацией и фиксацией мгновенного действия с технологией емкостного сенсорного датчика внутри.С этим новым семейством продуктов SCHURTER входит в последнюю технологическую тенденцию в области кнопочных продуктов на рынке, включая новые и инновационные функции. Благодаря своему элегантному и современному виду, эти продукты являются идеальным выбором там, где высокое качество и эстетичный внешний вид играют важную роль. Помимо предопределенного стандартного предложения, на выбор доступно множество визуальных и функциональных опций. Эти особенности позволяют заказчику адаптировать кнопку или переключатель в целом к своим индивидуальным электрическим и механическим требованиям.
Новое семейство переключателей CPS от SCHURTER доступно с корпусами диаметром 16 мм, 19 мм и 22 мм. Серия изготовлена из высококачественной нержавеющей стали. В CPS используется технология емкостных датчиков, при которой прикосновение пальца к области датчика вызывает изменение электрического поля, которое, в свою очередь, вызывает изменение состояния переключателя; это происходит без какого-либо давления на привод. Емкостная сенсорная технология устраняет необходимость в каких-либо движущихся частях, что делает CPS долговечным продуктом, способным к неограниченному количеству срабатываний.Дизайн CPS имеет высококлассный внешний вид и элегантный внешний вид, что хорошо известно компании SCHURTER Metal Line. Привод CPS дополнительно расширяет возможности срабатывания с помощью так называемой направляющей для пальцев, которая предназначена для повышения удобства работы пользователя.
Заказчик может выбирать из широкого диапазона вариантов освещения, начиная с выбора версии с кольцевой или площадной подсветкой. Версия с подсветкой выполнена из устойчивой к царапинам биосовместимой керамики. Затем покупатель выбирает одноцветную, двухцветную или многоцветную конфигурацию.Помимо основных цветов: красного, зеленого и синего, CPS также предлагает дополнительные цвета, такие как голубой, пурпурный, желтый и белый, для пользовательских цветовых вариаций.
Помимо набора предопределенных стандартных вариантов, CPS можно легко настроить в соответствии с конкретными требованиями заказчика, просто выбрав из списка вариантов в списке конфигуратора, представленном в листе данных. Также могут быть запрошены другие специфические для клиента адаптации, которые не указаны в техническом паспорте. Благодаря стандартным и индивидуальным опциям, CPS подходит для множества различных приложений в различных отраслях промышленности, таких как промышленная автоматизация, пищевая промышленность, лабораторное оборудование, панели управления дверьми и доступом, бытовая техника, различное электронное оборудование и многое другое.
Технические характеристики
— Функция переключения: мгновенная или с фиксацией
— Напряжение питания: 5 — 28 В постоянного тока (переменное входное напряжение)
— Коммутационное напряжение: макс. 42/60 В переменного / постоянного тока
— Коммутационный ток: макс. 100 мА
— Коммутационная мощность: 1 Вт
— Сопротивление в разомкнутом состоянии:> 10 МОм
— Сопротивление в закрытом состоянии: <20 Ом
— Сила срабатывания: нет
— Защита IK: IK09
— Защита IP: IP67
— Рабочая температура: от -20 ° C до +60 ° C
Применения
— Для внутреннего применения
— Промышленное применение
— Бытовая техника
— Торговое кухонное оборудование
— Пищевая промышленность
— Лаборатория оборудование
— Торговые автоматы и билетные автоматы
— Панели управления лифтами
— Медицинское оборудование
Емкостной переключатель — это тип электрического переключателя с сенсорным управлением, который работает путем измерения изменения емкости.Он работает так же, как и типичный емкостный смартфон: когда вы касаетесь поверхности — при условии, что вы не носите перчаток — небольшой электрический заряд передается от вашего тела к переключателю, что впоследствии вызывает изменение емкости. Коммутатор обнаруживает это изменение, отвечая соответствующей командой.
При прикосновении к емкостному переключателю этот электрический заряд нарушает собственный электрический заряд переключателя; таким образом, вызывая изменение емкости. Благодаря этому изменению переключатель может определять, когда и где произошло касание, что, по сути, является принципом работы емкостных переключателей.
Большинство емкостных переключателей имеют три уровня: верхний слой наложения графики, слой схемы (гибкая печатная схема или печатная плата) и защитный слой. Обычно перекрывающий слой изготавливается из прочного материала, такого как пластик или стекло.
Что делает емкостные переключатели предпочтительнее других переключателей? Во-первых, в емкостном переключателе нет механических компонентов, что обеспечивает более длительный срок службы по сравнению с их механическими аналогами.Кроме того, емкостные переключатели могут выдерживать некоторые из самых суровых условий, в том числе на открытом воздухе. Если проникновение грязи, пыли или влаги вызывает беспокойство, емкостной, вероятно, лучший вариант для электрического переключателя.
Главное, что нужно помнить о емкостных переключателях, — это то, что для их работы требуется прямой контакт с проводящим объектом. Вот почему использование стилуса обычно не работает (кроме емкостного стилуса).
Емкостные переключатели также могут использоваться в широком спектре приложений, включая торговые автоматы, смартфоны, планшеты, человеко-машинные интерфейсы (HMI), промышленные средства управления, бытовую технику, информационно-развлекательные центры и многое другое.Кроме того, они поддерживают интеграцию других функций, таких как светодиодная подсветка.
Конечно, емкостный — это только один из видов сенсорных переключателей. Резистивный и пьезоэлектрический — это два других распространенных типа сенсорных переключателей, первый из которых работает за счет снижения сопротивления двух проводящих компонентов, а второй использует механические свойства изгиба пьезокерамики. Однако из трех различных описанных сенсорных переключателей емкостной, как правило, является предпочтительным выбором из-за его точности, надежности и универсальности.
Как видите, емкостные переключатели обладают несколькими ключевыми преимуществами, включая универсальность и долговечность. Итак, если вам нужен электрический переключатель, подумайте об использовании емкостного переключателя.
Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере
Емкостная сенсорная кнопка.Нажмите, чтобы включить — отпустите после того, как отпустите. Индикация состояния с помощью светодиода. Только 3 …
Код товара 775-348 Ean produktu 8595193514813 Вес 0.00800 кг
Твоя цена 2,32 €Склад в наличии 7 шт.
Пражский филиал Есть в наличии (15 шт.)
Брненский филиал в наличии 3 шт.
Остравский филиал в наличии 10 шт.
Пльзенский филиал Нет на складе
Филиал в Градец Кралове Нет на складе
Братиславский филиал на складе 8 шт.
Další dodávka zboží 30.04.2021 ДОСТАВКА-ДАТА-ТЕКСТ
Емкостная сенсорная кнопка. Нажмите, чтобы включить — отпустите после того, как отпустите.Индикация состояния с помощью светодиода. Всего 3 контакта — простая разводка.
Уведомление. Изделие не является законченным устройством, это всего лишь его составная часть.
В наличии
Модуль сенсорного сенсорного датчика CooCox CooperKit совместим …
5,50 € Цена нетто 6,65 €
Код 772-071
В наличии
4-канальный емкостный датчик, совместимый с платформой…
1,59 € Цена нетто 1,93 €
Код 772-140
В наличии
Мембранная клавиатура 4 клавиши в один ряд Связаться с Resista …
1,14 € Цена нетто 1,38 €
Код 772-201
В наличии
Емкостная сенсорная кнопка.Всего 3 контакта — простой провод …
0,81 € Цена нетто € 0,98
Код 775-031
В наличии
Емкостная сенсорная кнопка / переключатель. Регулируемая функция …
0,62 € Цена нетто 0,75 €
Код 775-276
1,46 € Цена нетто 1,77 €
Код 775-336
В наличии
Модуль датчика отпечатков пальцев, окно 14×18мм UART 9600…
29,26 € Цена нетто € 35,40
Код 775-346
В наличии
матричная клавиатура, 16 клавиш, макс. 24 В / 20 мА, Rмакс 200 Ом …
3,97 € Цена нетто 4,80 €
Код 637-001
Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.
Samsung Galaxy S8 этого года, безусловно, является многофункциональным флагманом, но для некоторых в нем отсутствует одна примечательная опция — домашние и емкостные кнопки в телефоне отсутствуют. Это не только избавляет от привычного внешнего вида флагмана Galaxy S, но и может стать началом тревожного прецедента для поклонников емкостных клавиш.
Нравится вам это или нет, но Samsung имеет большое влияние на разработки других производителей, и отказ компании от физических клавиш может побудить больше OEM-производителей последовать их примеру. Хотя у емкостных кнопок есть свои плюсы и минусы, было бы обидно, если бы большое количество производителей отказались от этого оборудования, не задумываясь о некоторых преимуществах, которые сделали физические кнопки столь любимым для многих дизайном.
Samsung имеет большое влияние на язык дизайна, принятый другими производителями, и было бы позором, если бы другие OEM-производители отказались от своих аппаратных ключей просто для того, чтобы копировать лидера рынка.
Сразу же большим преимуществом емкостных кнопок является то, что они освобождают место на экране, увеличивая пространство для фактического содержимого, а не теряя нижнюю часть экрана из-за некоторых не очень красивых клавиш навигации. Хотя, возможно, это не так важно для сегодняшних 5,5-дюймовых дисплеев, есть кое-что, что нужно сказать о том, чтобы не закрывать часть экрана рукой.
Физические клавиши также позволяют избежать проблем с навигационной панелью при просмотре полноэкранного видео или просмотре галереи изображений.Я не могу сосчитать, сколько раз мне приходилось пытаться скрыть программные навигационные клавиши в определенных видео приложениях, в то время как физические клавиши предлагают более единообразный интерфейс. Тот факт, что физические клавиши всегда доступны, также очень удобен для быстрых действий, позволяя производителям предлагать быстрый способ запуска камеры или других приложений без предварительной разблокировки телефона.
Кроме того, есть локализованная тактильная обратная связь, которая кажется более убедительной, исходящей непосредственно из-под клавиш, а не встряхиванием всего телефона для нажатия клавиши.Физические и емкостные кнопки, реализованные хорошо, могут предложить более удобное ощущение, чем стандартные программные клавиши.
OEM-производители только начинают экспериментировать с распознаванием силы и жестами смахивания, встроенными в сканеры отпечатков пальцев и емкостные клавиши, но эти инновации могут быть потеряны для безупречных дизайнов.
Производители также могут сделать эти ключи не менее интерактивными, чем их программные аналоги в наши дни, а, возможно, и больше. Сканеры отпечатков пальцев, удобно расположенные на кнопке «Домой», являются одним из распространенных вариантов, но мы также видели, как производители начали экспериментировать с распознаванием силы и жестами смахивания в сканере отпечатков пальцев и аппаратных емкостных клавишах.Это открывает емкостные клавиши, позволяющие делать больше, чем обычная программная кнопка, и все это без необходимости проводить пальцами по экрану, потенциально щелкая что-либо и, следовательно, разрушая ввод жестов.
Несмотря на то, что эти инновации не обходятся без проблем в текущих версиях, было бы разочарованием, если бы компании отказались от этих идей, прежде чем они успели превратиться в функции, которые многим могут понравиться.
Конечно, емкостные кнопки не лишены недостатков.Размер лицевой панели, как видно из нового дизайна LG G6 и Galaxy S8, будет заметно больше с пространством, предназначенным для физических клавиш, поэтому эти телефоны могут просто не выглядеть такими гладкими, как у конкурентов. Тогда есть вопрос о долговечности. Будет ли со временем снижаться скорость реакции клавиш или они могут перестать работать, если я уроню телефон? Это еще один компонент, который вряд ли, но может выйти из строя, и их очень редко можно заменить.
Емкостные кнопки также редко настраиваются и не могут быть перемещены, чтобы добавить, оставляя вам только команды по умолчанию, установленные производителем.Программные клавиши позволяют пользователям перенастроить расположение кнопки «Назад», изменить внешний вид и стиль панели и даже добавить дополнительные выделенные командные клавиши для дополнительных функций. Программное обеспечение по самой своей природе просто более гибкое.
Возможно, лучшим вариантом для будущих компаний было бы предложить потребителям и то, и другое. OnePlus уже позволяет своим пользователям включать программные ключи по запросу, роясь в меню настроек. Компания также позволяет пользователям назначать вторичные элементы управления емкостным кнопкам, чтобы лучше настроить их взаимодействие со своим телефоном.
Возможно, есть более элегантное решение, такое как контекстное переключение элементов управления. Например, разрешить пользователям скрывать и отображать программные кнопки для доступа к ним при необходимости, для настраиваемых действий и тому подобного, сохраняя при этом преимущества физических кнопок при использовании камеры и видеоприложений?
Несмотря на то, что некоторые крупные производители оригинального оборудования демонстрируют стремление уменьшить лицевую панель в стремлении к обновлению внешнего вида своих флагманов, физическая клавиша и домашняя кнопка по-прежнему обладают рядом преимуществ, которые некоторые потребители наверняка упустят.К счастью, другие телефоны, выпущенные в этом году, по-прежнему предлагают более традиционный дизайн для тех, кто этого хочет, но только время покажет, сохранится ли эта конфигурация в течение ближайшего года или около того.
Считаете ли вы, что мы увидим меньше физических ключевых смартфонов по мере того, как OEM-производители переходят на безупречный дизайн? Существуют ли какие-либо обновления емкостных кнопок, которые могут убедить клиентов и OEM-производителей придерживаться этой проверенной формулы? Сообщите нам свои мысли в комментариях ниже.
Gunze разрабатывает и производит емкостные кнопки с использованием технологии производства сенсорных панелей. Благодаря использованию технологии тонкой печати, часть пуговицы сформирована из серебряной сетки, способной пропускать свет. Снижение затрат и стабильное производство также могут быть достигнуты с помощью технологии непрерывной печати. Кроме того, используемый материал (серебро) обладает превосходными характеристиками изгиба и может даже выдерживать изгиб частей проводов и кнопок.
Емкостные кнопки улучшают качество дизайна, обеспечивают длительный срок службы и ощущение щелчка, а также обеспечивают интуитивное управление. Мы предлагаем кнопки для широкого спектра применений, включая промышленное оборудование, автомобили, бытовую технику и бытовую электронику.
Емкостные кнопки не имеют физических контактов и, таким образом, имеют долгий срок службы по сравнению с механическими переключателями (рис.1).
Емкостные кнопки могут иметь полностью плоский или изогнутый профиль. Форма также может быть оформлена в виде кнопок, ползунка или колеса в соответствии с потребностями вашей компании (рис.
