Эта схема термостата будет интересна тем, у кого возникла необходимость установить определенную температуру в помещении, и поддерживать ее в течении длительного времени. Схема не сложная, она содержит микроконтроллер, три кнопки несколько резисторов, конденсатор и LCD. Для контроля температуры используется один датчик DS18B20 фирмы MAXIM.
Как вы видите, она и правда не сложная. Кнопкой SB1 выбирается режим ввода (установки). Кнопкой SB2 отнимают от числа единицу, а кнопкой SB3 – прибавляют. Но тут есть одна особенность – вводить число нужно при нажатой кнопке SB1. После ввода верхнего предела (при котором термостат будет выключать нагревательный элемент) нужно отпустить SB1, а потом снова ее нажать и установить нижний предел. Если вам нужно часто включать/выключать прибор, то каждый раз вводить заново числа не потребуется, так как они сохраняются в энергонезависимой памяти микроконтроллера, сразу после их ввода.
Так выглядит дисплей при работе прибора (значения температур включения /выключения установлены).
Кстати надписи «демо версия» не будет – это ограничение в симуляторе.
С печатной платой устройства дела обстоят немного посложнее. В связи с тем, что я старался сделать устройство компактным, печатную плату это задело в первую очередь. Вот ее топология:
Как видите она двухсторонняя. На плате есть два разъема – J1 и J2. J1- это разъем питания (5V), а J2 – разъем к которому подключается исполнительное устройство. ВНИМАНИЕ! Не подключайте исполнительное устройство без усилителя мощности (напрямую к порту микроконтроллера), это чревато его выходом из строя. Используйте хотя бы эммитерный повторитель!
Если вы использовали мой вариант разводки печатной платы, то ее внешний вид будет таким:
Детали и их замены:
В этой конструкции я использовал резисторы smd (0805), дисковый конденсатор(можно любой другой, подходящий по габаритам и емкости), кнопки любые которые подойдут по габаритам (если аппарат будет находиться в просторном корпусе, то их можно вообще вынести за пределы печатной платы уст-ва).
Разъемы – штыревые, можно найти в любом радиомагазине или выпаять со старой платы (если совсем нету, то можно обойтись и без них, просто напрямую впаяв провода в отверстия на печатной плате). Датчик DS18B20, к сожалению, ничем заменить нельзя. Микроконтроллер же можно заменить на практически аналогичный PIC16F877. На заметку – микроконтроллер желательно ставить на панельку
Работа с устройством:
Некоторые особенности я уже оговорил выше, но повторю: для установки температуры включения и выключения нужно нажать кнопку SB1, и удерживая ее установить температуру выключения. Затем, отпустив ее снова нажать, и опять удерживая установить температуру выключения. В процессе работы прибора можно изменять температуру срабатывания и отключения, используя вышеописанную «методику». Принудительного сохранения данных об установленных значениях температуры нет. Все данные сохраняются автоматически, в процессе их ввода. Так же у устройства есть еще одна особенность – при включении (до момента включения) нужно удерживать нажатой кнопку SB1.
Так сказать «защита на дурака».
В будущем возможно будет введена поддержка нескольких датчиков. Так же нужно учесть тот момент, что микроконтроллер работает от встроенного тактового генератора (этот вариант я выбрал в целях экономии мечта на плате, а так же так как тут нет смысла в высокой стабильности генератора).
Скачать исходники, прошивку, ПП, проект в Proteus и Flowcode
Автор: Ресин Евгений Евгеньевич (radist)
Уровень: Середина Время: 22 мин. Автор : Александр Огромное спасибо Александру, нашему благодетелю за это руководство
175 человек успешно сделали этот ремонт! Почему не ты?
Это руководство предназначено для замены ЖК-экрана на Nokia 3310.
Проблемы: сломанный или поврежденный ЖК-экран
Несколько советов перед началом работы
Формат руководства: PDF Интегрировать
См. в формате HD
Даже если известно, что Nokia является одним из самых мощных когда-либо созданных телефонов, мы советуем вам выключить его перед заменой ЖК-экрана.
Для этого нажмите кнопку питания в верхней части телефона.
Затем подтвердите подтверждение на экране..
См. в HD
Переверните телефон.
Нажмите на кнопку блокировки задней части корпуса, сдвинув корпус вниз.
Возьмите заднюю часть корпуса и снимите ее.
Задняя крышка телефона Nokia 3310 разобрана.
См. в HD
Затем нажмите на обе пластмассовые детали снаружи SIM-карты, чтобы извлечь аккумулятор.
Возьмите и извлеките аккумулятор.
См. HD
Используйте нейлоновую лопатку и вытолкните SIM-карту.
Возьмите SIM-карту и извлеките ее.
SIM-карта вашего Nokia 3310 разобрана.
См. в HD
Возьмите телефон одним и чехол другим.
Аккуратно потяните, чтобы разделить обе части и снять передний корпус.
Передняя панель Nokia 3310 разобрана.
Затем используйте отвертку Torx T6 для разборки.
в HDС помощью отвертки Torx T6 удалите шесть винтов, обведенных красным.
Эти винты крепят переднюю рамку телефона.
Затем вставьте нейлоновую лопатку в правую щель телефона и аккуратно подденьте ее.
Снимите рамку.
См. в формате HD
С помощью нейлоновой лопатки аккуратно снимите клавиатуру с рамы.
См. HD
Аккуратно снимите клавиатуру и снимите ее.
Клавиатура вашего телефона Nokia 3310 разобрана.
См. HD
Нейлоновой лопаткой аккуратно отделите разговорный динамик и снимите его.
Плата логики имеет круглые контакты на динамике. Разговорный динамик не требует повторной сборки в точном порядке.
См. HD

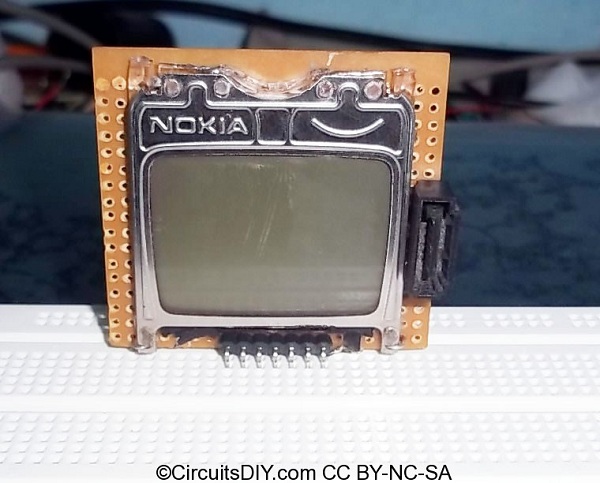

ЖК-экран телефона Nokia 3310 разобран.
При необходимости вы можете заменить его новым.
Чтобы собрать Nokia 3310, следуйте этому руководству в обратном порядке.
