В прошлой статье мы рассмотрели технологию монтажа накруткой. Но практика — критерий истины. К тому же DIHALT задал конкретный вопрос о том, как же быть с деталями? Ясно, что детали ставятся на плату с одной стороны, а все соединения происходят с другой стороны (вроде бы логично, но как?). Для монтажа накруткой есть готовые платы, но они очень дорогие.В этой статье я покажу свое решение, как макетировать накруткой, на плате, которую я сделал сам буквально за пару часов.
Сверху штырьки для перехода на Wire Wrap. Под ними разьем. И 20 бубликов — провод. Ниже 8 резисторов, припаяных к стойкам
То же — с другой стороны: верхний ряд — стойки разьема, ниже — два ряда стойки к которым припаяны резисторы
Потратив 3 часа и сделав только половину работы всего лишь по разьему, и кое как припаяв 8 резисторов, с грустными мыслями я пошел спать.
Мыслей было две:
1) я не правильно провожу монтаж элементов
2) нужно что-то решить с тем, что стойки плохо лудятся
И перед сном на меня снизошло озарение!
С одной стороны устанавливаются элементы
А с другой стороны это все выходит штырьками
Длинными штырьками. И кроме штырьков на той стороне вообще ничего нет.
И почему же я так не делаю? Зачем я продеваю стойки, никак их не закрепляю, а радиоэлементы припаиваю на стойки?
Это же бред! Радиоэлементы надо паять как раз на макетную плату как обычно, а штыри выводить на другую сторону, где нет медных проводников!
Осталось только решить проблему с лужением. Вопрос решился с помощью флюса Ф38Н. Я вообще не понимаю, как я жил раньше без него!
Стойки
Паяльник (у меня автомобильный 12 вольтовый с ЗУ от туда же), третья рука, мой любимый припой — ПОС-61 1.5мм метра два, и открытие этой осени — Ф38Н, еще там тонкая трубочка, в которую я набирал кислоту и наносил ее на стойки.
Отпиливаем с платы лишнее, шкурим, обезжириваем. Лудим стойки. Устанавливаем на плату и пропаиваем. Благодаря флюсу и ПОС-61 в катушке, паять было одно удовольствие! Быстро и красиво.
С торца платы я делаю из стоек две полосы по 20. Это разъем для соединения с платой ПЛИС. Там же два провода — питание.
Весь остальной монтаж на плате служит исключительно для прототипирования нужной мне схемы.
Со стороны печатного монтажа будем припаивать дискретные элементы: микросхемы, резисторы, конденсаторы и там же соединять их с одной из стоек. А еще лучше припаять панельки и все элемнты оперативно вставлять в них
А с другой стороны уже соединять элементы накруткой (справа две линии — это питание).
(Несколько дней спустя).
Так сейчас выглядит плата. За эти дни она несколько раз поменялась, но все изменения давались легко и быстро.
Вид со стороны монтажа элементов (извините, что так пёстро):
Вывод. Такой способ макетирования мне подходит и я буду использовать его в дальнейшем. Попробуйте!
habr.com
В наших краях в 80-е дело обстояло так (в других, думаю, также): схемы попроще представляли из себя «паутину» из проводов и деталей, на которую иногда и дышать страшно.
Для схем посложнее брался отрезок доски. Из жести вырезались контактные площадки и рядами прибивались к той самой доске на гвоздики.
Возможно, где-то в сарае у моих родителей до сих пор хранится такое изделие. Именно на таких макетных платах радиолюбители в наших, да и не только в наших краях, собирали и настраивали свои первые конструкции. Измеряли и подгоняли режимы транзисторов, добивались требуемых параметров или хотя бы просто работы, до того, как изделие попадало (или не попадало) на нормальную плату, затем в корпус и радовало своего создателя.
Действительно — быстро, дёшево и сердито. Про недостатки такого «испытательного стенда» говорить не буду. Все, кто его когда-либо использовал и так знают. Иногда в журналах вроде «Радио» или «МК» встречались советы по изготовлению макетных плат из фольгированного гетинакса или текстолита. Пример из «МК»:
Щаззз! Его и на простые печатные платы не всегда наскрести удавалось. Большинство из них делалось упомянутым в моей позапрошлой статье «непечатным монтажом». Да и не видел смысла городить изделие, которое прослужит «полтора раза» в результате лишившись всех площадок.
Примерно в те времена и была придумана конструкция о которой будет рассказано ниже. Хотя «придумана» — это слишком громко сказано. Скорее сделана на основе похожих публикаций в тех же «Радио», «МК» и «ЮТ», с учётом местных условий.
Вот пример из приложения к «Юному технику» за 1985 г.
Если не ошибаюсь туда он перекочевал из журнала «Радио» 70-х, вместе со всеми недостатками, вроде свободного вращения контактных площадок в отверстиях и из-за этого огромных (даже по меркам 80-х) расстояний между ними. Эта конструкция и была взята за основу. Правда при изготовлении пришлось отказаться от «наворотов» и по возможности избавиться от недостатков «прототипа».
К сожалению в то время, когда такая макетная плата изготовлялась крайний раз (примерно год назад), под рукой не было фотоаппарата. Поэтому придётся ограничиться криво сделанными мной рисунками и пояснениями.
1. Берётся подходящий по размерам кусок гетинакса или текстолита.2. Шилом, ножом, или ещё каким подходящим инструментом на поверхности материала «процарапывается» разметка под будущие контактные площадки. Указанные на рисунке размеры срисовал со своего изделия. Если кому нужно — могут сделать другие.
3. По разметке, на месте будущих контактных площадок сверлятся отверстия диаметром 2 — 3 мм (для площадок шириной 5 мм, как в моём случае).
4. А потом отверстиям на плате придаётся вот такая форма.
Для этой цели мне пришлось изготовить инструмент из обломка ножовочного полотна по металлу. Обломок был обточен на наждаке примерно так.
6 А потом из подходящей жести вырезаются полосы шириной 5 мм. В моём случае это была знаменитая жесть от банок из под сгущёнки.
7. Полосы режутся на куски длиной примерно 24 мм (для площадок 8×5 мм.). Заготовки сгибаются примерно так:
Полученные изделия вставляются в вышеописанные отверстия:
И фиксируются.
В результате получается что-то вот такое.
Теперь можно спокойно паять свою конструкцию (если она не превышает размеры платы или не собирается на сверхминиатюрных компонентах). Замерять и гонять режимы, вносить в схему изменения. А когда заработает как надо — разрабатывать печатку, корпус и т. д.
Из-за торчащих с обратной стороны платы жестянок работать нужно, естесственно на диэлектрической поверхности. Ну и не допускать попадания под плату металла. В этом смысле доска с жестянками выгодно отличается, если гвозди не слишком длинные: smile:
Для большей гарантии можно прикрепить к плате снизу кусок текстолита (гетинакса) такого же размера. Или ножки приспособить как на картинке из «ЮТ», если плата достаточно большая.
Согласен, что всё можно сделать слегка проще. Например «конструкцию» контактных площадок. (Сам когда-то делал вариант где жестяная заготовка просто сгибалась пополам.)
Да и саму плату можно делать хоть из картона, если что-то новое делается не так уж часто и нет риска перегреть его во время работы. В нём и пазы под площадки режутся куда легче. (Когда-то и его использовал, правда для несколько других целей.)
А можно и вообще не делать. Но, возможно пригодится кому-нибудь. Мало ли.
И в завершении — фото платы «в деле». То есть во время проверки блока для очередного изделия.
Дело было вдали от цивилизации, нормальных приборов инструментов и радиодеталей. Так что сильно не удивляйтесь «музейным экспонатам» из которых всё собрано. Делалось всё только для подбора катушки, так что тип остальных элементов роли не играл. К тому же, поблизости у знакомых водился осциллограф, позволяющий контролировать сигнал на радиочастотах, который для меня до сих пор остаётся в планах и мечтах.
Стоящий на заднем плане приёмник в данном случае выполняет роль частотомера.
На данный момент сделано две такие платы. Надеюсь, что пригодятся для подготовки следующих статей.
В далёкие школьные и студенческие времена, «идея» заложенная в описанную в статье макетную плату сильно пригодилась в условиях недостатка фольгированных материалов.Одна из первых собственноручно спаянных удачных схем. Долгое время удивлял знакомых чувствительностью, позволяющей записывать тиканье часов из соседней комнаты:)
До наших дней сохранился только чудом.
Как видите пара плат сделана из картона. Давно уже, лет двадцать назад. Видать торопился тогда. Подумываю заменить их на печатные да и схему изрядно перелопатить, только всё руки не доходят. Тем более в уличных концертах этому изделию уже вряд-ли предстоит участвовать.

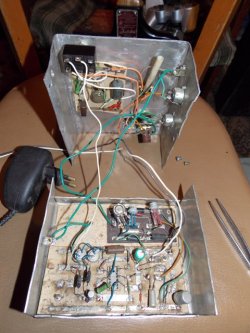

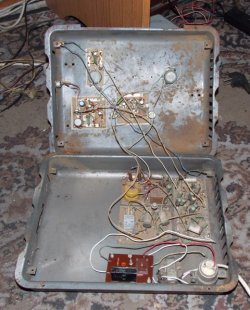

Когда-то в докомпьютерные времена служила ритм-боксом и обеспечивала моё гитарное брыньканье ударным сопровождением бумканьем и дыцканьем :russian:
Несмотря на опять же картонные платы, криво сделанную, не вполне законченную схему и общую неактуальность, работает до сих пор.
Ну, для изготовления рабочих плат я этот способ уж точно никому рекомендовать не буду. Так, для смеха вспомнил. Хотя, думаю, вполне можно использовать для быстрой сборки и настройки чего-нибудь не очень сложного, когда нет времени или настроения делать макетку описанную в статье.
Одна такая плата, сделанная под одну из первых гитарных примочек, впоследствии разобранную, в разное время «носила на себе» предусилитель, генератор, и ещё несколько похожих по смыслу и топологии платы схем. Некоторые из этих блоков после доведения до ума работают на других платах, сделанных уже специально под них.
Владимир (partizan0018)
РФ, Дальний Восток
Профессиональный «чайник».
datagor.ru
Во времена моей молодости и тотального дефицита, макетные платы изготавливали самостоятельно из куска фольгированного гетинакса или стеклотекстолита расчерчивая в клеточку медное покрытие резаком, что бы получилось много площадок, к которым можно было бы припаять контакты радиодеталей согласно схеме. Это было оправдано, поскольку изготовить плату самостоятельно было достаточно трудоемко. Случалось даже так, что самоделки оставались в первоначальном варианте на макетной плате, поскольку внутри корпуса никто не видит, как топорно все изготовлено, а схема работает и первоначальная цель достигнута. Экономия времени и ресурсов — налицо.
Самодельная макетная плата часто выглядела так:
Но время шло, прогресс не стоял на месте. С ростом навыков схемы становились сложнее, количество выводов и точек пайки увеличивалось пропорционально и самодельные макетные платы (макетки) уже не закрывали проблему в полном объеме. Вот тут и начали появляться промышленные макетные платы, вернее они существовали и раньше, но доступны были не всем. И если для ребят с радиокружка вначале сделать радиоприемник или цветомузыку было достижением, то позже схемы с цифровой логикой в реализации становились еще сложнее. Ведь приходилось сверлить много мелких отверстий и рисовать проводники лаком для ногтей, а в завершении травить в медном купоросе. И если были допущены ошибки при изготовлении, то внешний вид платы стремительно скатывался к ужасному.
Это тоже макетная плата, но уже промышленного изготовления:
В обилии проводов угадывается какой то клон спектрума.
На данный момент электронщикам доступны различные современные технологии изготовления плат, в том числе и заказы мелких серий на заводах за сравнительно невысокую цену. Но макетные платы в любом случае занимают свою нишу и рано или поздно ими приходится пользоваться.
Заказ и доставка
Во общем то в макетной плате(далее макетке) нуждался не сильно, поскольку изготовлением электроники занимаюсь не профессионально и исключительно для себя. Но увидев случайно в продаже, решил заказать. Плата была заказана в ноябре прошлого года, пришла в простом пакете без пупырок, примерно за месяц. Внутри ничего не было кроме самой платы. Повреждений учитывая хрупкость гетинакса не было.
Выглядит она так:
Цвет медной фольги приятный, почти натуральный. Дорожки макетной платы покрыты защитным составом напоминающим слабый раствор канифоли в спирте. По крайней мере при пайке количество дыма минимально и следов горелой канифоли не наблюдается.
Размеры заявлены 9х15 см, по факту так и есть, толщина 1 мм, что на мой взгляд маловато учитывая свойства материала. Слой фольги имеет толщину примерно 20 мкм.
последняя дата поверки =)
Основа макетной платы гетинакс
Гетинакс — электроизоляционный слоистый прессованный материал, имеющий бумажную основу, пропитанную фенольной или эпоксидной смолой.
В основном используется как основа заготовок печатных плат. Материал обладает низкой механической прочностью, легко обрабатывается и имеет относительно низкую стоимость. Широко используется для дешёвого изготовления плат в низковольтной бытовой аппаратуре, так как в разогретом состоянии допускает штамповку, благодаря чему получается плата любой формы вместе со всеми отверстиями.
Пробное применение:
Использую вот такие ингредиенты
Для пайки
Почему купил именно эту макетку а не более продвинутые — для редкого применения и что бы выкинуть было не жалко. Металлизацией не пользуюсь практически. Макетная плата без пайки тоже куплена, но пока лежит без применения. У нее по сравнению с обозреваемой недостаток — требуются выводы нужной длины и формованые. А поскольку у меня огромные запасы старых и в том числе б/у деталей (ругаю себя постоянно выкинуть все надо), то пайка единственный правильный вариант.
Выводы: бюджетная макетка. Если нет в запасе парочку можно иметь.
А котэ то где?
mysku.ru
Макетная плата. Наверняка многие и вас не понаслышке знают, что это такое. А кто-то недавно столкнулся с этим понятием. Если выражаться простым языком, макетная плата — это кусок текстолита или прочего электропроводящего материала, разделенный на квадратики или другие фигуры. Впоследствии на эти «квадратики» припаивают детали. На макетной плате очень удобно отлаживать схемы. Ее главное отличие от печатной платы — отсутствие отверстий, которые мешают быстро заменять нерабочую деталь при наладке схемы. Чтобы не переводить текстолит на печатную плату сначала нужно удостовериться в работоспособности схемы и собрать ее на «макетке». И если схема будет удачно повторена, то в таком случае можно уже вытравливать печатную плату и производить монтаж деталей на ней.
Итак, начинаем наш мастер-класс по самостоятельному изготовлению макетной платы. У кого есть деньги, тот купит уже готовую, из Китая, но мы с вами привыкли все делать своими руками! Сразу скажу, макетную плату вы делаете один раз — на несколько лет! То есть она многоразовая и на ней можно отладить десятки, а то и сотни электросхем. Для самостоятельного изготовления «макетки» нам понадобится небольшой кусочек любого, одностороннего или двухстороннего текстолита. Размеры вы выбираете сами, как вам удобно. Я взял примерно 10*15 см. Так же нам будет нужен резак, для того чтобы разрезать медную фольгу на квадратики. У меня такового не оказалось, поэтому использовал обычный канцелярский нож. Линейка, для предварительной разметки платы ну и паяльник, для нанесения олова на эти самые квадратики. На фото разметил текстолит на квадраты размером 5*5 мм.
Когда разметка закончена, приступаем непосредственно к разрезанию. Я прикладывал линейку плотно к текстолиту и водил ножом туда-сюда, потом можно пару раз провести острой отверткой. Так сказать для закрепления.
Дорожки полностью прорезаны. Теперь можно приступать к зачистке платы. Для этих целей использовал обыкновенную «нулевку» — очень мелкую шкурку. Давим не сильно, иначе сдерете всю медь!
После того, как плата заблестит, что означает ее очистку от грязи и окислов, поверхность необходимо дополнительно обезжирить спиртом. Если его у вас в арсенале его не имеется, то подойдет любая жиро-удаляющая жидкость типа ацетона и тому подобное.
Все — процесс приготовления завершен. Приступаем к лужению платы. Канифоль взял сухую и паяльник с плоским жалом, им удобнее.
После того, как макетная плата будет полностью покрыта оловом, ещё раз внимательно проверьте ее на предмет замыканий между «квадратиками, это обезопасит вас в будущем от не работающих схем. Так выглядит макетная плата после лужения припоем:
Засохшую канифоль специально не стал смывать, так как она защитит нашу плату от окисления и детали будут легче припаиваться. При сборке и тестировании схемы, элементы надо устанавливать ближе к центру «квадратиков», опять же во избежание замыканий.
Надеюсь, что вам будет полезен мой мастер-класс, а наладка устройств сократиться по времени, в виду того, что на макетной плате очень просто заменить детали, нежели на печатной. С вами был Alex1.
el-shema.ru
Этапы изготовления макетной платы своими руками:
1. Отрезать кусок доски размер, которой Вас устраивает;
2. Разметить доску клеточкой по 1,5 мм, т. к. размер шляпки кнопки равен 10 мм.
3. Забить кнопки в доску, где пересекаются поперечные и продольные линии разметки.
4. Затем взять наждачку и зачистить шляпки;
5. И наконец, облудить шляпки.
Подобную макетную плату можно сделать своими руками всего за 20 минут. Желаю удачи в сборке схем! Материал прислал Р. Рыбалко.
Форум по макетным платамОбсудить статью МАКЕТНАЯ ПЛАТА СВОИМИ РУКАМИ
radioskot.ru
Очень часто при конструировании электронных схем требуется проверка правильности какого-нибудь схемотехнического решения, а так же если нужно отладить какую-либо схему, то прибегают к её макетированию на макетной плате. Сейчас очень легко приобрести специальную макетную плату типа «Breadboard», позволяющую производить сборку электронных устройств без пайки, просто вставляя выводы электронных компонентов и перемычек в гнёзда платы. Название «Breadboard» переводится как «доска для резки хлеба» или «разделочная доска» — дело в том, что ещё с 1900-х годов кусок обычной доски (на котором можно было резать хлеб) использовался как основа для монтажа ламп, трансформаторов и других электронных компонентов при конструировании различных схем.
Совсем недавно платы типа «Breadboard» были практически недоступны, вместо них использовались самодельные макетные платы, соединение компонентов на которых осуществлялось с помощью пайки. Какими же платами пользовались раньше для макетирования?
Существовало несколько видов технологии макетирования:
В первых двух технологиях детали и провода припаивались непосредственно к стеклотекстолиту, что плохо сказывалось на продолжительности службы этих макетных плат — из-за перегрева при пайке контактные площадки часто отваливались.
Технология макетирования с канцелярскими кнопками в виде контактных площадок является самой простой, кнопки легко облуживаются с помощью маломощного паяльника. В случае если кнопки покрыты каким-либо декоративным покрытием, то перед облуживанием их следует зачистить наждаком. Кнопки на доске располагаются либо в в виде геометрической сетки, либо вставляются по необходимости, при каждом соединении элементов схемы. Собственно древняя «доска для резки хлеба» и является прародителем этой технологии — в ней толстые медные провода прибивались гвоздями к дереву.
Четвёртая технология макетирования на платах с жестяными контактными лепестками неоднократно описывалась в различной литературе, рассмотрим её поподробнее.
Основой этих макетных плат служит нефольгированный стеклотекстолит, желательно потолще — тогда плата будет более жёсткой. Если под рукой нет нефольгированного стеклотекстолита, то можно будет применить обычный, предварительно сняв с него слой медной фольги. Для этого фольгу следует прогреть над огнём, после чего её можно будет легко отделить от платы. Так же можно использовать бывшие в употреблении печатные платы, прогревая паяльником проводники, их можно будет удалить с плат, поддев чем-нибудь острым. Затем в стеклотекстолите сверлят отверстия диаметром 5..6 мм (рис. 1.).
Рис. 1. Общий вид макетной платы без установленных контактных площадок и шин питания.
По углам в макетную плату устанавливают длинные винты с гайками, служащие опорами. Для изготовления контактных площадок и проводников используется жесть от консервных банок из-под сгущённого молока — эта жесть достаточно тонка и уже облужена, поэтому к ней легко будут припаиваться выводы радиоэлементов.
 Рис. 2. Макетная плата с установленной шиной питания. | Рис. 3. Фрагмент макетной платы с установленными Т- и П- образными контактными площадками. |
Консервная банка разрезается обычными ножницами, от её боковой поверхности отрезаются длинные полоски шириной 5..6 мм. Две длинные полоски используются в качестве шин питания (рис. 2.), другие разрезаются на короткие отрезки, служащие Т- и П- образными контактными площадками (рис. 3.).
Т-образные контакты вставляются в одно отверстие, П-образные — сразу в два, снизу платы жесть контактов загибается. На рисунке 4 показана фотография самодельной макетной платы с Т-образными контактными площадками.
 Рис. 4. Фотография самодельной макетной платы с Т-образными контактными площадками. |  Рис. 5. Внешний вид самодельной макетной платы с П-образными контактными площадками, предназначенной для отлаживания устройств на интегральных микросхемах. |
Для макетирования схем с интегральными микросхемами используются специальные макетные платы с панельками для микросхем. На рисунке 5 приведена фотография такой платы. Здесь в стеклотекстолите с помощью микродрели сверлятся отверстия, в которые вставляются панельки. Снизу платы выводы панелек припаиваются отрезками провода к контактным площадкам. Для увеличения плотности монтажа вместо отверстий под контактные лепестки используются прорези, выполненные микродрелью (в начале сверлится ряд отверстий вплотную друг к другу, после чего перемычки между этими отверстиями рассверливаются микродрелью, наклонённой под углом 45°), в которые вставляются П-образные контактные площадки.
zpostbox.ru
При сборке и отладке электронных устройств, их сперва собирают на макетной плате. Для чего это делают? Это позволяет выявить недостатки, доработать схему, а затем, когда устройство будет отлажено, перенести его на разведенную печатную плату из фольгированного текстолита. Потому что отлаживать и вносить изменения в устройство, спаянное на протравленной плате всегда намного труднее. Конечно, и в этом случае можно изменить схему, перерезав часть дорожек, напаяв детали навесным монтажом со стороны печати, и так далее, но это уже крайний случай.
Цанговая макетная плата
Сейчас в продаже есть множество отличных цанговых макетных плат, по невысокой цене, особенно если приобретать их без соединительных проводов. Пример устройства собранного на такой плате можно видеть ниже:
Сборка на цанговой макетной плате
Рассмотрим, как устроены цанговые макетные платы, в них используются подпружиненные контакты, соединенные по 5 штук в ряд жестяными контактами, располагаются они обычно вертикально:
Устройство цанговой макетной платы
Также на плате предусмотрены ряды отверстий для подачи питания, (расположенные обычно горизонтально), плюс и минус, обозначенные соответственно (+) и (-) на плате. При втыкании провода в отверстие на плате он фиксируется, и если в эту же группу соединенных внутри платы отверстий воткнуть второй провод, между ними будет контакт. Макетные платы делятся на цанговые, или беспаечные, которые мы рассмотрели выше, и платы которые необходимо паять. На фабричных макетных платах, рассчитанных под пайку, вставляют провод в отверстие, пропаивают его с контактом на плате. Пример такой платы на следующем фото:
Макетная плата для пайки
Все соединения на таких платах осуществляют гибким монтажным проводом, подпаивая его к используемым контактам. Такой провод может быть как оголённым, и тогда во избежание замыканий, его припаивают по всей длине следования к контактам на плате, как мы можем видеть на фото далее:
Соединения пайкой на макетной плате
Также соединяющий контакты провод может быть в изоляции, и тогда он припаивается только к тем контактам, которые нужно соединить. Например, как на следующем рисунке:
Макетная плата под пайку соединение изолированным проводом
Вот так выглядит устройство, со стороны деталей, собранное на макетной плате:
Пример сборки на макетной плате под пайку
Шаг отверстий у платы, рассчитанной под пайку, (впрочем, как и цанговой макетной платы) равняется приблизительно 2.5 мм, и соответствует шагу ножек у микросхем, выполненных в Dip корпусе. Некоторые умельцы радиолюбители, видимо из принципа изготавливают нечто подобное фабричным платам сами, своими руками:
Самодельная макетная плата под пайку
При изготовлении такой платы, на места будущих контактов наносится защищающий от травления рисунок с помощью маркера или технологии ЛУТ, и травится обычным способом, а после сверлится. Макетные платы для отладки устройства можно сделать самому и более простым способом, разделив резаком на участки кусок фольгированного текстолита:
Самодельная макетная плата и схема
В советское время, когда в продаже не было фабричных макетных плат, и даже фольгированный текстолит был не всем доступен, радиолюбители изготавливали и такие макетные платы:
Самодельная макетная плата 2
Делали такую макетную плату из впрессованных в не фольгированный текстолит или кусок фанеры жестяных лепестков – контактов, впоследствии залуженных, а к этим лепесткам уже паяли радиодетали и соединительные провода. Материал подготовил AKV.
