Мощный высокочастотный транзистор — Большая Энциклопедия Нефти и Газа, статья, страница 2

Cтраница 2

Из проведенного рассмотрения требовании к параметрам мощных высокочастотных транзисторов видно, что задача создания подобных приборов связана с одновременным обеспечением высокой граничной частоты, малой емкости коллектора, большой допустимой мощности рассеяния, малого сопротивления насыщения и малого теплового сопротивления. [16]

Таким образом, тепловой поток в мощном высокочастотном транзисторе, чтобы попасть на теплоотвод, должен преодолеть сопротивление многослойной структуры. [17]

В высокочастотных усилителях и умножителях частоты применяются мощные высокочастотные транзисторы. Большинство таких транзисторов — биполярные кремниевые типа п-р — п, многоэмиттерные, изготовленные по планарно-эпитаксиальной технологии. [18]

Корпус типа ТО-3.

[19]

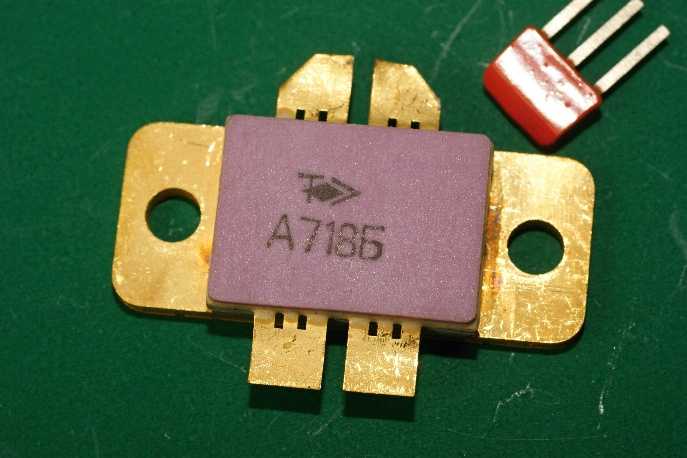

Конструкции корпусов, которые разработаны специально для мощных высокочастотных транзисторов, будут рассмотрены в гл. [20]

Семейство входных статических характеристик транзистора в схеме с общей базой.| Семейство иходных статических характеристик транзистора в схеме с общим эмиттером.| Семейство выход — [ IMAGE ] — 18. Семейство вы-ных статических характери — ходных статических ха-стик транзистора в схеме рактеристик транзистора с общей базой при парамет — в схеме с общей базой ре — ток эмиттера. при параметре — напря.| Семейство выходных статических характеристик транзистора в схеме с общим эмиттером при параметре — ток базы.| Семейство выходных статических характеристик транзистора в схеме с общим эмиттером при параметре — напряжение базы. [21]

Методы диффузионной технологии используются также для изготовления мощных высокочастотных транзисторов

[22]

Экспериментально исследовано явление перераспределения тока по площади в мощных высокочастотных транзисторах. Описаны методы, позволяющие с помощью косвенных измерений выявить подобную внутреннюю неустойчивость токораспределения. [23]

Для увеличения крутизны фронтов в усилителе импульсов можно применять сравнительно мощные высокочастотные транзисторы, с которыми можно получить длительность фронтов импульсов порядка 1 5 — 2 мксек. [24]

Следует еще раз подчеркнуть, что проведенное рассмотрение предельных возможностей мощных высокочастотных транзисторов носит лишь оценочный характер. [25]

В § 7 — 1 было сказано, что в мощных высокочастотных транзисторах требуется сочетать высокую граничную частоту и малую емкость коллектора с малым сопротивлением насыщения и большой величиной ЯДОп. Большая допустимая мощность рассеяния может быть обеспечена только при достаточно большой величине максимального рабочего тока или напряжения.

Как будет рассмотрено в § 7 — 5, имеются определенные соображения в пользу того, что в мощных высокочастотных транзисторах целесообразно увеличивать рабочий ток, а не напряжение. [26]

Хотя частотные характеристики транзисторов со слоистой структурой пока несколько уступают характеристикам некоторых других типов мощных высокочастотных транзисторов, экспериментальные образцы подобных приборов уже могут дать в нагрузку 10 — 100 вт на частотах порядка 10 — 100 Мгц и до 800 вт на 1 Мгц. [27]

В результате проделанной экспериментальной работы на примере двух типов приборов показано, что в мощных высокочастотных транзисторах

при мощности, не, превышающей максимально допустимой, возможно резкое перераспределние тока по площади структуры транзистора. [28]

Конверсионные транзисторы интересны тем, что в них могут быть получены тонкие базовые слои большой площади, необходимые для изготовления более мощных высокочастотных транзисторов. В конверсионных транзисторах диффузионный эмиттерный переход образуется за счет обратной диффузии примеси из полупроводника в металл эмиттерного электрода. Для этой цели служит пластинка германия ( исходный материал), содержащая одновременно донорные и акцепторные примеси. В качестве последней применяется медь, которая при вплавлении эмиттерного сплава энергично диффундирует из германия в эмиттер. [29]

Достаточно малые величины w могут быть получены только в транзисторах, изготовленных с помощью диффузии или эпитаксиального выращивания, поэтому в качестве

мощных высокочастотных транзисторов могут использоваться только такие приборы. Получение тонких баз в сплавных транзисторах технологически весьма сложно, да и если бы их можно было получить, то использование таких транзисторов было бы нецелесообразно из-за низкого напряжения прокола. [30]

Страницы: 1 2 3 4

ЕДИНИЧНЫЕ IGBT

Главная
База знаний
ЕДИНИЧНЫЕ IGBT

Наиболее популярными ключевыми элементами до середины 80-х г.г., являлись MOSFET транзисторы, но в связи с малым напряжением стока, имели ограниченную область применения. Для повышения коммутируемого напряжения возникла идея объединить между собой два прибора в одном корпусе — низковольтный полевой транзистор (малый ток управления) и мощный биполярный (большие коммутируемые токи и напряжения). Реализация идеи не заставила себя долго ждать и в начале 90-х г.

г. в каталогах ряда фирм (среди которых одной из первых была фирма «International Rectifier») появились транзисторы IGBT (Insulated Gate Bipolar Transistors)

Обозначается этот тип транзисторов следующим образом:

Где
G — затвор (управление),
E — эмиттер и
C — коллектор
— назначение этих выводов аналогично биполярным транзисторам, таким образом, IGBT представляет собой высоковольтный биполярный транзистор, управляемый от сравнительно низковольтного МОП транзистора.

Также для сокращения числа внешних компонентов, в транзистор может быть встроен мощный высокочастотный демпферный диод (обычно подключен: эмиттер транзистора — анод диода, коллектор транзистора — катод диода)

Отличительные черты:

IGBT имеет отличные временные характеристики переключения, но несколько уступает MOSFET в быстродействии. Однако область безопасной работы IGBT позволяет, без применения дополнительных цепей формирования траектории переключения, успешно обеспечить его надeжную работу на частотах до 40 кГц (в резонансном режиме возможна работа с частотами более 200 кГц) при номинальных токах в десятки ампер.
Прямое падение напряжения на транзисторе в полностью открытом состоянии при коммутируемом напряжении 600-1200 В составляет 1,4- 3,1 В (как у биполярных транзисторов), что является значительно лучшим показателем, чем у силовых MOSFET (с таким же коммутируемым напряжением).

Основным применением данных устройств являются цепи коммутации высокого напряжения (600…1200 В) и тока (13…70 А) — мощные импульсные источники питания, электропривод, преобразователи энергии и т.д.

Основные параметры:

Uкэ.макс. — Mаксимальное напряжение коллектор-эмиттер
Iк.макс. — Mаксимальный продолжительный ток коллектора при температуре кристалла 25 °С, при повышении температуры до 100 °С этот ток падает в ~2 раза, при работе в импульсном режиме — повышается в ~2-4 раза в зависимости от модели и длительности импульса

Pк. макс. — Максимальная рассеиваемая коллектором мощность при температуре кристалла 25 °С, при повышении температуры до 100 °С значение мощности падает в ~2,5 раза
Uнас. кэ. — Типовое падение напряжения на переходе коллектор-эмиттер в полностью открытом состоянии
tзад.выкл. — Максимальное время задержки на выключение транзистора — время которое пройдет от момента, при выключении, когда напряжение управления спадет до 90% от номинала, до момента когда ток коллектора также спадет до 90% от номинального
tвыкл. — Максимальное время выключения — время необходимое транзистору (после выдержки tзад.выкл) для уменьшения тока коллектора с 90% до 10% от номинального

Наименование	Uкэ макс, В	Iк макс, А	Pк макс., Вт	Uнас.кэ, В	tзад.выкл, нс	tзад.вкл, нс
В корпусе TO-220
IRG4BC20U	600	13	60	1,85	130	180
IRG4BC20UD*	600	13	60	1,85	140	170
IRG4BC30F	600	31	100	1,59	300	270
IRG4BC30FD*	600	31	100	1,59	350	230
IRG4BC30K	600	28	100	2,21	200	170
IRG4BC30S	600	34	100	1,4	810	590
IRG4BC30U	600	23	100	1,95	120	150
IRG4BC30UD*	600	23	100	1,95	140	130
IRG4BC30W	600	23	100	2,7	150	100
IRG4BC40F	600	49	160	2	410	420
IRG4BC40U	600	40	160	1,72	175	180
BUP212	1200	22	125	2,5	570	120
BUP213	1200	32	200	2,7	530	95
В корпусе TO-247
IRG4PC30KD*	600	28	100	2,21	250	120
IRG4PC30UD*	600	23	100	1,95	140	130
IRG4PC30W	600	23	100	2,7	150	100
IRG4PC40KD*	600	42	160	2,1	160	150
IRG4PC40U	600	40	160	1,72	175	180
IRG4PC50FD*	600	70	200	1,45	360	210
IRG4PC50K	600	52	200	1,84	240	120
IRG4PC50KD*	600	52	200	1,84	220	140
IRG4PC50U	600	55	200	1,65	260	130
IRG4PC50UD*	600	55	200	1,65	230	110
IRG4PC50W	600	55	200	2,3	86	180
IRG4PF50W	900	51	200	2,25	170	220
IRG4Ph40K	1200	20	100	3,1	300	170
IRG4Ph50KD*	1200	30	160	2,74	140	330
IRG4Ph50U	1200	41	160	2,43	330	270
IRG4PH50K	1200	45	200	2,77	300	190
IRG4PH50UD*	1200	45	200	2,78	170	260
IRG4PSC71UD*	600	85	350	1,67	368	167
IRGPS40B120UD*	1200	80	595	3,12	365	33
IXGh22N100A	1000	24	100	4	850	500
IXGh38N30B	300	56	150	2,1	50	55
IXGH50N60B	600	75	300	2,5	200	150
В корпусе TO-218
BUP313	1200	32	200	2,7	530	95
BUP314	1200	52	300	2,7	560	60

*Встроенный демпфирующий диод
