Наушники состоят из провода, штекера и двух динамиков. Дополнительно гарнитура комплектуется микрофоном и регулятором громкости. Любой из этих элементов со временем выходит из строя. Перед выполнением ремонта нужно выяснить, как разобрать наушники, чтобы не сломать их окончательно.
Выявляют неисправность штекера методом переминания входящего провода пальцами рук. Наушники подключают к мобильному телефону или компьютеру, включают воспроизведение музыкального файла, после чего приступают к диагностике.
Обычно медные жилы переламываются на входе в резиновый или пластиковый кожух штекера и внутри него. Если во время переминания кабеля в динамиках временами появляется звук, значит, штекер надо разобрать и починить.
Рекомендации: Как самостоятельно починить наушники, если один перестал работать , Наушник не работает: диагностика поломки, способы ремонта , Ремонт наушников своими руками
Процедура восстановления штекера состоит из следующих шагов:
Штекер откусывают кусачками от кабеля наушников.
Цель ремонта – извлечь из кожуха металлическую часть. Элемент прочно впаян. Стараться сохранить старый кожух неразумно. Проще вдоль его разрезать острым ножом.
Металлическую часть штекера аккуратно извлекают из кожуха, чтобы не обломились контакты. Припаянные провода тоже стоит сохранить. По цвету изоляции понятнее, куда паять жилы кабеля наушников.
В случае обрыва жил с контактов на самой пайке для подсоединения используют стандартную схему, представленную на фото. Цвет изоляции в кабеле гарнитуры разных производителей отличается. Чаще всего общая жила идет в черной или желтой изоляции. Для уверенности лучше прозвонить тестером от динамиков до места разреза кабеля.
Наушники могут комплектоваться микрофоном. У таких моделей под оплеткой кабеля вместо трех спрятано четыре жилы. Подключение происходит по другой схеме, показанной на фото.
Отрезанный от штекера кабель зачищают. Сначала снимают основную оплетку и освобождают кончики жил.
Края тонких проводков зачищают острым ножом. Достаточно снять 5 мм длины изоляции, чтобы хватило припаять медную жилу к контакту штекера.
Проводки скручены из тоненьких жилочек, и все они покрыты защитным лаком. Это напыление препятствует пайке. Лак удаляют соскабливанием ножом или обжигают огнем из зажигалки. Концы чистых медных жил надо залудить. Общий провод будет соединяться на одном контакте, поэтому его сразу спаивают вместе.
Новый кожух для штекера изготавливают из нижнего колпачка шариковой ручки. Провод вводят через отверстие для пишущего стержня. Надетый колпачок продвигают по кабелю дальше от места пайки.
Вслед за колпачком на провод надевают кусок термоусадочной трубки. Гильза защитит от переламывания провод возле нового кожуха штекера.

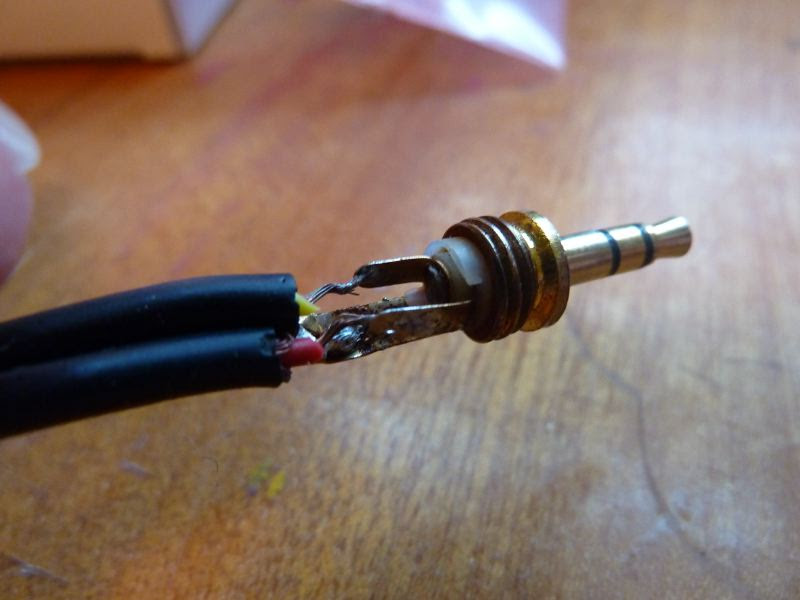

Жилы кабеля припаивают к контактам штекера. Важно не забыть о соответствии проводов по цвету изоляции. Работоспособность проверяют, прозвонив тестером. Проще подключить штекер в разъем мобильного телефона или компьютера.
Если оба наушника работают нормально, на контакты штекера надевают термоусадочную трубку. Ее подогревают огнем зажигалки. Трубка плотно обтянет контакты штекера. Для надежности можно обжать пальцами пока пластик горячий.
В финале внутреннюю часть колпачка смазывают эпоксидной смолой. Немного клея наносят на термоусадочную трубку. Колпачок сдвигают по кабелю, пока задняя часть штекера полностью в него не войдет до ограничителя. Через сутки смола застынет, и наушники можно использовать.
Провод может переломиться не только на штекере, но и возле динамика. Чтобы в вакуумных наушниках к этой детали добраться выполняют следующие действия:
На корпусе наушника находят шов. По нему пытаются сделать надрез острым ножом. Корпус слегка прижимают пассатижами, чтобы шов разошелся.
Когда корпус развалиться на две части, на обозрении появится тыльная часть динамика с контактами. Паяльником отпаивают поврежденные жилы, но сначала помечают маркером цвет изоляции, чтобы не перепутать провода.
От общего кабеля гарнитуры отрезают поврежденный кусок. У исправного провода зачищают жилы, после чего припаивают их к контактам динамика с соблюдением пометок цвета изоляции.
Работу вакуумной гарнитуры проверяют, подключив к разъему телефона или компьютера. Если из динамиков исходит не прерывистое качественное звучание, половинки корпуса наушника склеивают.
Динамики в больших наушниках спрятаны внутри корпуса, разборка которого усложнена скрытыми шурупами и защелками. Если все крепления не выявить, пластиковые элементы гарнитуры просто сломаются от приложенных усилий рук. Способы разборки наушников разных производителей отличаются. Для примера рассмотрим несколько популярных моделей:
Разбирать гарнитуру Sennheiser HD203 начинают со снятия амбушюр. Мягкие подкладки держатся на защелках, которые легко отсоединяются пластиковой карточкой.
Под мягкими подкладками стоит четыре шурупа.
Их откручивают отверткой.
Половинки корпуса не склеены. После откручивания шурупов элементы легко разъединятся на две части. На передней панели закреплены динамики, к контактам которых предстоит припаять новый провод.
Производитель гарнитуры Steelseries Siberia мягкие накладки приклеивает. От корпуса амбушюры отделяют отверткой или ножом. Крепеж половинок корпуса в разных моделях использован шурупами или защелками. Во втором варианте разборка не обходится без отламывания замков. Сборку корпуса со сломанными защелками осуществляют на клею. В будущем разобрать прочно склеенный наушник не получится.
Проще обстоят дела с мягкими накладками в наушниках Razer Kraken. Амбушюры просто надеты без фиксации клеем или защелками. После снятия накладок в обзор попадает бумажная наклейка. Под ней прячутся четыре винта.
У наушников Philips и Audio-Technica амбушюры аналогично ничем не закреплены. Накладки просто надеты на ободок чашечки.
Наушники для компьютера производят с регулятором громкости и микрофоном.
Гарнитура мобильного телефона оснащена кнопкой включения и отключения разговора. Все эти элементы спрятаны в маленьком пластиковом корпусе, закрепленном на шнуре. Чтобы к этим элементам добраться придется выполнить аналогичные действия, которые применяют при разборке вакуумных наушников. Корпус склеен, и разделить его на две половинки получится только разрезанием ножом.
Неисправность регулятора громкости определяют по треску в динамиках и плохому звуку. Проблема кроется в переменном резисторе. Деталь состоит из ползунка, перемещающегося по резистивному слою. Продлить жизнь резистора можно графитной смазкой. С помощью ватной палочки пастой смазывают резистивный слой.
Проблема микрофона выявляется по ухудшению слышимости, что испытывает абонент, с которым ведется разговор. Причина часто кроется в засорении. Микрофон протирают ватой или марлей, смоченной в спирте. После ремонта резистора и микрофона две половинки корпуса склеивают.
Разборка наушников любой марки происходит несложно.
Главное, соблюдать осторожность. Сломанные пластиковые детали восстановить невозможно.
Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном , Если вода попала на наушники или внутрь разъема мобильного телефона , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как припаять штекер наушников , Как соединить порванные провода наушников , Как улучшить качество звука в наушниках , Нет звука в наушниках , Распиновка наушников
Под распиновкой понимают расположение выводов на разъемах наушника в соответствии со схемой устройства. Эти сведения необходимы для определения места неисправности наушников, проведения восстановления его неработоспособности.
В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:
Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.
В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:
Вид разъемов наушников
Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.
Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.
В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления.
Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.
Схема электрическая наушников трехконтактных.
Схема распайки Jack-разъема (в разрезе).
В большинстве качественных наушников проводники, ведущие к наушникам выполнены экранированным кабелем. Он состоит из центральной изолированной жилы и экрана в виде плетеного кабеля.
Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распайка наушников
Центральная жила может быть выполнена дополнительно в лаковой изоляции, с влетением шелковой нити для большей устойчивости к излому и растяжению. Процесс пайки таких проводников в случае повреждения технологически сложен, необходимо иметь навыки, специальный флюс и легкоплавкий припой.
Трехконтактный разъем для наушников имеет международную классификацию TRS. Расшифровка аббревиатуры понятна из приведенного ниже рисунка.
Если разъем наушника оборвался, или в нем обломались проводники, можно заменить разъем на новый. Штатные разъемы наушников, как правило, неразборные.
Необходимо приобрести разборный разъем, проверить соответствие цвета проводника схеме подключения и с помощью паяльника, припоя, флюса и ножа сначала залудить провода, затем контакты подключения к разъему, далее выполнить распайку.
Распайка производится в соответствии с монтажной схемой.
Четырехконтактный разъем имеет классификацию TRRS.
Распиновка разъемов TRRS может быть выполнена в двух вариантах: CTIA и OMTP.
В наушниках с четырехконтактным обычно устанавливается микрофон и кнопка. Схема распиновки четырехконтактного разъема CTIA.
Нажатие кнопки блокирует микрофон.
При покупке наушников с четырехконтактным разъемом для мобильного устройства необходимо установить, какой тип разъема необходим. Как видно из распиновки, изображенной на рисунке выводы «общий» и «микрофон» в данных типах «перепутаны».
Одни и те же марки телефонов, но выполненные в китайском исполнении, могут иметь наушники с OMTP распиновкой. Если подключить неподходящую распиновку, звук в наушниках будет искажен, микрофон может выйти из строя. В таком случае требуется перепаивать контакты разъема в соответствии со схемой.
В продаже имеются переходники с одного стандарта на другой.
В некоторых мобильных устройствах и GSM телефонах, в большинстве случаев, прежних годов выпуска применялись телефоны с оригинальными специальными разъемами. В таких случаях с помощью поисковиков можно найти оригинальную распиновку разъемов наушников. Она может иметь разные схемы подключения, например, изображенную на рисунке.
Если наушники таких устройств выйдут из строя, можно обрезать кабель наушника, приобрести новую гарнитуру, и произвести монтаж новых наушников в соответствии со схемой.
При отсутствии информации в интернете можно самостоятельно определить распиновку наушников.
Для этого необходимо выполнить следующие действия:
Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.
Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.
Тематические материалы: Самостоятельное изготовление простых наушников и гарнитуры с микрофоном , Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками
Проверка распиновки наушников нестандартных разъемов
Зачем покупать новые наушники, если в 9 случаях из 10 не работают наушники из-за разрыва провода около штекера. Тому, как починить наушники своими руками, а точнее как припаять штекер к наушникам подробно рассмотрено в сегодняшней статье.
Описываемый метод предполагает как минимум наличие паяльника. О том как починить наушники безе паяльника читайте: Ремонт наушников голыми руками, без паяльника!
Специально для этой статьи было снято видео в котором показан весь процесс ремонта наушников :
Чтобы показать, как припаять наушники к штекеру подготовлены наглядные фотографии ремонта двух наушников компании Sony. Это модели XBA-1 и XBA-h2. В обоих случаях не работают наушники именно из-за переломленного провода.
Первые наушники чисто арматурные, вторые гибрид арматурного с динамическим излучателем, но это не важно. Сегодня все наушники комплектуются штекером 3.5 мм (джек или jack 3.5mm) и ремонт штекеров обоих наушников будет показан параллельно.
Как разобрать штекер наушниковЧтобы починить наушники, первым делом необходимо разобрать их штекер.
Подавляющее большинство наушников имеют на разъеме резиновую оболочку, которую можно аккуратно снять. Удобнее делать это толстой иглой или шилом:
Вставляем иголку сначала неглубоко, и постепенно продвигаясь по кругу, углубляемся иголкой на всю глубину разъема. После этого можно стянуть резиновое покрытие.
У вторых наушников(XBA-h2) разъем оказался разборным.
Как видно из картинки, следующий шаг — это оголение залитых пластиком контактов штекераа. Я срезал аккуратно, для демонстрации, того что там изначально находится. Обычно я срезаю все вместе с проводами 🙂
Чистим контакты штекера:На разъеме нужно отпаять все провода. Даже если срезать их или они будут оторваны, то в капельках олова на контактах все равно останутся кусочки проводков, которые потом могут перемкнуть контакты. В любом случае капельки олова на контактах нужно освежить, расплавив их паяльником, смоченным в канифоли, и вытащив из них лишние кусочки проводков.
С разъемом пока закончили, теперь подготовим провод. Зачастую провод умирает на выходе из разъема, поэтому срезаем его на 2-3 или даже 5 см выше разъема. Затем острым ножом или скальпелем прорезаем по кругу оплетку провода в 1-1.5 см от конца и снимаем покрытие, оголяя проводки.
Лудим провода перед пайкой наушниковОбратите внимание, что у первых наушников внутри 3 проводка, а у вторых 4.
Каждый проводок представляет из себя смесь скрученных капроновых ниточек и медных жилок, покрытых лаком.
Перед пайкой проводки необходимо залудить, т.е. покрыть слоем олова. Для начала скручиваем проводок, т.к. наверняка его конец размахрился. Затем кладем его кончик на канифоль и придавливаем разогретым паяльником слегка окуная его в плавящуюся канифоль.
После этого кладем краешек провода на спичечный коробок и, прижимая паяльником с каплей олова, проворачиваем весь шнур наушников. При этом проводок должен скрутиться и равномерно покрыться оловом. Достаточно залудить самый кончик. Но никто не запрещает залудить больше, а затем срезать лишнее, оставив 2-3 мм покрытых оловом. Главное — оставить незалуженную чати проводков достаточной длины, чтобы дотянуться до контактов штекера.
ВсЁ, с нудной, но важной подготовительной частью покончено. Теперь задача по интереснее — припаять провод к разъему. Для начала выясним что и куда.
Куда припаять провода наушниковДумаю буковки L и R знакомы всем и то, что они обозначают левый (Left) и правый (Right) каналы тоже 🙂 . А вот что такое GND?
Все просто — это GrouND или по нашенскуи — земля. Наверное вы слышали что лампочка может гореть только когда по одному проводу ток в нее втекает, а по другому ток из нее вытекает. И что называется это дело замкнутая цепь. Так вот и здесь тоже самое — наушник запоет если один его провод припаян к L или R, а второй к земле ( GND ). Так что у нас просто нет другого выхода как припаять левый наушник к L и GND, а правый к R и GND.
Цвета надписей и стрелочек выбраны не случайно, это стандартная расцветка, которую имеют больше половины наушников, а у остальной половины вместо зеленого — синий. В особо редких случаях встречаются другие цвета, но земля(GND) всегда желтая. Всегда…
Если затрудняетесь с определением где какой канал — припаяйте землю, включите наушники в плеер или телефон и залуженным проводком тыкайтесь в контакты штекера. смотрите где заиграет)
Тому как определить назначение проводов у гарнитур была посвящена отдельная статья:
Чиним разъем гарнитуры или пять проводков на четыре контакта
Это самый удобный вариант) Держать пальцами крайне не советую — легко обжечься. В процессе пайки стараемся не касаться разъема паяльником более 3-х секунд, иначе может поплавиться пластик, разделяющий контакты в разъеме и будет КЗ и ремонт штекера накроится(((
Заливаем штекер наушников клеемКогда все проводки припаяны остается залить разъем полиэтиленовым термоклеем (1) и, пока клей не застыл, всунуть в резиновую оболочку (2). Желательно заполнить весь объем разъема наушников, поэтому сначала наливаем клей в разъем, а затем делаем смачную каплю на контактах разъема. Вставив штекер в оболочку, убираем излишки выдавившегося клея пальцами. Теперь есть еще 5-10 секунд на придание разъему нужное положение(3). Держим так до полного затвердевания клея. А потом острым ножом срезаем последние остатки(4).
Надеюсь, что в статье удалось показать ремонт наушников своими руками. Возможно вам до сих пор не понятно как припаять штекер к наушникам или что-то осталось ‘за кадром’, не стесняемся выражать свое негодование или годование в комментах.
У этого метода есть одно слабое место — использование термоклея. Со временем он может размягчаться, поэтому рекомендую посмотреть статью: Пластиковая труба в качестве клея при ремонте бракованных Xiaomi Piston 3
Стереофонические наушники (головные телефоны) – это мобильное звуковоспроизводящее устройство, предназначенное для индивидуального прослушивания музыки и речи.
Наушники по конструктивному исполнению бывают:
В подавляющем числе наушников звуковой сигнал на телефоны и микрофон подается через провода, перетирание которых и является основной причиной поломки. Такие неисправности наушников при желании несложно устранить своими руками, о чем и пойдет речь в статье.
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.
До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.
Для успешного ремонта любых проводных наушников необходимо представлять их устройство, электрическую схему и порядок распайки проводов.
На представленной электрической схеме показана распайка проводов наушников к широко распространенным для передачи аудиосигнала разъемам типа Джек (mini-jack) ⌀3,5 мм.
Штекеры mini-jack 3,5 широко используется для передачи аудиосигнала в наушниках и микрофонах, звуковых картах компьютеров и планшетов, сотовых телефонах, звуковых усилителях и аудиоколонках.
До 2012 года распайка выводов разъемов mini-jack 3,5 велась по стандарту OMTP (Open Mobile Terminal Platform). На схеме это джеки типа TS, TRS и TRRS OMTP. С 2012 года принят новый стандарт CTIA (Cellular Telephone Industries Association), по которому в настоящее время распаиваются все аудиосистемы, на схеме это джек TRRS CTIA (на фотографии расположен справа).
Полярность каналов R+ и L+ указывается условно, так как звуковой сигнал представляет собой переменный ток. Но это необходимо для фазировки левого и правого каналов. Для моно системы, по одному проводу передается звуковой сигнал сразу на два наушника, включенных параллельно. Но полярность подключения динамиков нужно тоже соблюдать.
При подключении наушников к выходу аудиоустройства следует учесть что, несмотря на одинаковые геометрические размеры mini-jack 3,5 не всегда взаимозаменяемые.
Если подключить стерео наушники с штекером TRS, TRRS OMTP или TRRS CTIA в разъем, предназначенный для моно наушников с штекером TS, то будет работать только один левый наушник.
При включении моно наушников со штекером TS в разъемы TRS, TRRS OMTP или TRRS CTIA будут работать оба телефона без стереоэффекта. В простых наушниках телефоны подключены параллельно
Штекер TRS полностью адаптирован для работы с разъемами TRRS OMTP и TRRS CTIA. А вот при эксплуатации наушников с микрофоном, которые называют гарнитура, могут быть проблемы.
Если современную гарнитуру с штекером TRRS CTIA подключить к устройству, с установленным разъемом TRRS OMTP, то микрофон работать не будет, а наушники с большими искажениями. Это связано с тем, что контакт микрофонного входа будет подключен к общему проводу, а общий к микрофонному проводу.
При таком подключении ток звукового сигнала сможет протекать только по цепи с вывода L+, через телефоны, включенные последовательно в противофазе и R+. Сигнал общего провода будет поступать на микрофон, но из-за большого его внутреннего сопротивления влиять на звуковоспроизведение не будет.
Если нажать кнопку блокировки микрофона SB, то наушники заработают в штатном режиме. Если в микрофоне нет необходимости, то зафиксировав кнопку блокировки микрофона SB, наушниками можно будет пользоваться без вреда для аппаратуры. Но если требуется микрофон или планируется долгосрочная эксплуатация гарнитуры с устройством, то нужно разобрать гарнитуру и перепаять местами провода GND и Mic.
Аналогичная ситуация будет наблюдаться, если штекер TRRS OMTP вставить в разъем под штекер TRRS CTIA.
В шнуре, отходящем от штекера, уложено несколько проводов разного цвета. В качественных кабелях используется многожильный провод типа мишура, в котором тонкие проволочки переплетены вместе с капроновой или льняной нитью, что повышает механическую прочность провода на растяжение и изгиб.
Международного стандарта на распайку проводов по цветам не существует. Поэтому производители к выводам jack припаивают провода, руководствуясь внутренней документацией.
Но из практики можно сделать вывод, что общий провод GND всеми производителями не окрашивается и имеет цвет меди, покрытой изоляционным лаком.
В настоящее время большой популярностью пользуются проводные внутриканальные наушники. Низкая цена, малые габариты и приемлемое качество звука делают их незаменимыми для использования в гарнитуре мобильных устройств.
Так как наушниками пользуются при движении, то провода постоянно изгибаются и поэтому через время перетираются, обычно в месте входа в телефоны, реже у джека.
Место обрыва провода обычно очевидно, начинает периодически пропадать звук в одном из телефонов при шевелении провода. В таком случае и без приборов понятно, в каком месте перетерся провод. Приведу пример самостоятельного ремонта внутриканальных наушников htc.
В этих наушниках перетерся провод на вводе одного из телефонов. Чтобы отремонтировать, необходимо вскрыть корпус. Для этого нужно лезвие ножа вставить в зазор между половинок корпуса и немного вращая, отделить половинки.
Обычно половинки телефона скрепляются между собой за счет плотной посадки, благодаря проточке в одной части и выступающего буртика в другой, поэтому рассоединяются без проблем.
После разборки телефона стало видно, что один из пары проводов в обрыве, во втором проводе часть жил тоже была оборвана. С учетом того, что шнур на входе в наушник тоже изношен, необходимо удалить всю непригодный его часть.
Поэтому проводники были отпаяны от телефона, шнур был обрезан на пару сантиметров и провода очищены от изоляции. Затем была разжата и снята фиксирующая скобка и закреплена с помощью обжатия плоскогубцами на шнуре в новом месте. Место выбиралось из расчета, что когда за шнур натянуть, припаянные проводники не натягивались.
Осталось залудить и припаять, соблюдая полярность, провода к излучателю наушника. В качестве третьей руки использовались плоскогубцы. На ручки плоскогубцев была надета аптечная резинка, что обеспечивало легкое зажатие телефона.
Осталось только сомкнуть половинки и проверить наушники в работе. При ремонте я перепаял провода и во втором наушнике, так как они бы отказали в ближайшее время.
Звуковой сигнал на наушники блютуз передается по эфиру. В связи с этим разъем для подключения наушников к источнику сигнала отсутствует. Поэтому прозвонить целостность проводов шнура с помощью мультиметра невозможно.
Отличительной особенностью этой модели наушников является наличие на их задней крышке постоянных магнитов, позволяющих скреплять телефоны. Но на технологию ремонта это не влияет, зато удобно в эксплуатации.
Как правило, оба телефона одновременно отказывают редко, обычно начинает барахлить один из них. Вскрывать блок управления сложнее, поэтому поиск неисправности нужно начинать с наушника, который перестал работать.
Обычно наушник состоит из двух частей, соединенных между собой за счет силы трения. Для разборки наушника нужно лезвие ножа ввести в зазор между половинками корпуса и его провернуть.
После вскрытия наушника сразу стала очевидна причина его поломки. Общий проводник медного цвета был в обрыве.
Шнур был протянут в корпус и обрезан по линии входа его в наушник. Часто в наушниках шнур перетирается именно в месте входа, поэтому, чтобы исключить возможную поломку в ближайшее время, шнур и был обрезан в этом месте.
Изоляция шнура была оплавлена с помощью паяльника по окружности и снята. Тут надо не перестараться, чтобы не оплавить капроновую нить внутри проводников мишура.
Провода покрыты слоем лака, который разрушается при нагреве. Хорошо залуживаются припоем провода при использовании в качестве флюса таблетки аспирина. Осталось, соблюдая полярность, припаять проводники к телефону.
Обжатые шнур скобки из латуни были очень жесткие, и разогнуть их было трудно. Дополнительно, они фиксировали шнур только в направлении выхода из наушника, но позволяли шнуру входить в него. В результате провод внутри и переломился. Для исключения этого шнур был зафиксирован с помощью капли термоклея. При затягивании шнура в отверстие наушников, термоклей сожмется и жестко зафиксирует его.
Заодно был перепаян шнур и у второго наушника. Если провод перетерся в одном, то в ближайшее время перетрется и во втором. На фото обрезки шнура, оставшиеся после ремонта.
Ремонт наушников своими руками закончен и теперь они прослужат еще дольше, чем проработали до ремонта, ведь устранен конструктивный недостаток, в результате которого наушники и вышли из строя.
У проводных накладных стереонаушников типа гарнитура обычно провода в шнуре перетираются в месте входа в телефон.
Принес мне знакомый наушники, которые вы видите на фотографии, как раз с такой неисправностью. Он самостоятельно ремонтировал наушники, спаивая припоем оборванные провода, но они опять рвались. Такой способ ремонт приводит только к кратковременной работе наушников.
Для качественного ремонта необходимо отрезать перетершийся шнур, разобрать наушник и запаять провода непосредственно к излучателю звука.
Начинать разборку наушника надо со снятия амбушюры. Для этого нужно оттянуть ее за край пальцами, и подцепив лезвием плоской отвертки вывести из зацепления с телефоном.
После снятия амбушюры стали видны четыре фиксатора-защелки. Иногда крышка телефона крепится на винтах.
Для снятия крышки нужно по очереди, надавливая плоской отверткой на защелки в направлении центра, отжать их.
После обрезки перетертого участка шнура столкнулся с тем, что он был намертво вплавлен в защищающую его от резкого изгиба эластичную трубку. Пришлось провода удалять из трубки с помощью сверла. После прочистки трубка была надета на шнур.
Далее очень аккуратно, чтобы не повредить жилки проводов, ножом срезается изоляция. Паяльник тут не поможет, так как проводники практически вплавлены в изоляцию, и сдвинуть ее с проводов было невозможно.
После освобождения от полихлорвиниловой изоляции концы проводников надо залудить с помощью паяльника и флюса. На фотографии показан шнур, подготовленный для распайки в наушнике.
Для того, чтобы не запутаться с маркировкой, заблаговременно неисправные провода не отпаивались, а в момент пайки новых, старый отпаивался и на его место припаивался такого же цвета.
Провода, идущие к динамику вскрытого наушника, припаивались непосредственно к его выводам. Идущие ко второму наушнику и микрофону были соединены с помощью пайки проводов друг с другом. Для изоляции использовалась уже стоявшая бумажная лента, покрытая липким слоем.
На фотографии показаны самостоятельно отремонтированные наушники CHP 510, которые, надеюсь, прослужат еще не один год
Попали в ремонт наушники Genius, в которых были перетерты провода и сломаны крепления телефонов к оголовью.
Наушники мне были принесены на запчасти, но оценив их техническое состояние, пришел к выводу, что они подлежат ремонту.
Перед ремонтом перетертых проводов сначала надо было отремонтировать механическое повреждение узлов крепления наушников к оголовью.
Вскрытие узлов показало, что выступы, служащие для фиксации плоской пружины оголовья отсутствовали. Похоже, что наушники роняли, и плоская пружина их просто срезала.
Закрепить пружину в узле можно было с помощью двух винтов, но для надежности решил использовать комбинированный вид крепления – один винт и термоклей. Для этого сначала в одной из половинок было просверлено отверстие и в него вставлен винт М3.
Далее кусочки термоклея были расплавлены электрическим паяльником, и пока клей не остыл и затвердел, установлена пружина оголовья и накручена на винт гайка. Таким же способом был отремонтирован и второй узел.
Толщина пластмассы узла позволила применить винт с конической головкой, которая была вплавлена в просверленное отверстие с помощью паяльника. При желании головку винта можно покрыть черным лаком.
Как видно на фотографии, внешний вид наушников не изменился. Возможность регулировки длины оголовья сохранилась. Теперь наушники надежно закреплены к оголовью, и можно приступать к ремонту шнура.
Через джек наушники мультиметром не прозванивались, поэтому пришлось телефоны разбирать. Разборка начинается со снятия с телефонов амбушюр.
Для этого надо взяться за край амбушюры и оттянуть ее рукой. Далее поддеть амбушюру с помощью отвертки и аккуратно по кругу вывести из зацепления с корпусом наушника.
Чтобы разобрать наушник достаточно открутить три винта и крышка снимется. Но один из винтов вращался, но не вывинчивается.
Оказалось, что одна из резьбовых стоек отломалась. Пришлось с помощью термоклея вместо нее установить металлическую стойку с внутренней резьбой.
На проводе наушников установлен блок регулятора громкости и выключения микрофона. Чтобы определить с помощью мультиметра, в каком месте провода в обрыве, пришлось блок разобрать. Для этого достаточно было вывинтить два самореза.
Прозвонка мультиметром показала, что динамики в наушниках исправны и имели сопротивление 31 Ом. А провода в шнуре имели обрыв как на участке джек — регулятор громкости, так и от регулятора громкости к наушникам. Пришлось отрезать по участку шнура, как у наушника, так и с двух сторон регулятора громкости и перепаять провода.
Ограничение перемещения на вытяжку шнура в корпусе наушника было сделано с помощью завязки его в узел. Это плохой вариант, так как шнур имеет возможность перемещаться внутрь и вращаться, в результате провода могут оборваться.
Поэтому шнур был закреплен с помощью термоклея. Сначала клей был нанесен на шнур, который пока клей не затвердел, был втянут во втулку. Затем шнур термоклеем был зафиксирован на крышке наушника.
Осталось припаять провода в соответствии цветовой маркировкой, скрутить половинки наушника и надеть амбушюру.
Настал черед ремонта блока регулировки звука и отключения микрофона. В данной модели наушников для вскрытия блока достаточно было отвинтить два винта.
Шнуры в блоке фиксировались с помощью пластмассовых втулок, которые со шнура снять не получилось. Поэтому втулки были разрезаны вдоль ножом.
Далее были обрезаны участки шнура и с помощью паяльника оплавлением снята изоляция. Стоит заметить что, провода, через которые подавался звуковой сигнал на наушники, и микрофона были, для снижения взаимного влияния, изолированы друг от друга.
Для фиксации втулки на шнуре, на него была нанесена капля термоклея, можно и нанести клей момент. Но термоклей быстрее застывает.
Далее, пока термоклей не затвердел, втулка была сдвинута на термоклей и сжата с помощью обвязки витком нитки.
Осталось припаять провода к контактным дорожкам печатной платы и собрать узел регулировки. Чтобы было удобно паять, плату прижал плоскогубцами. Заодно был смазан машинным маслом и регулятор громкости.
Ремонт своими руками наушников Genius с микрофоном закончен. Проверка показала их исправную работу. Теперь гарнитура при аккуратном обращении прослужат еще много лет.
Пришлось ремонтировать беспроводные наушники Panasonic RP-WF83, которые работали нормально, но не заряжались аккумуляторы, расположенные в наушнике от базы.
Приходилось их вынимать и заряжать от отдельного зарядного устройства, что создавало неудобства.
В одном из углублений базы с передатчиком имелось два подпружиненных контакта, через которые и передавался ток заряда одному из наушников. Измерение напряжения на этих контактах мультиметром, включенного в режим измерения постоянного напряжения показало, что схема зарядного устройства в базе исправна.
Следовательно, неисправность находится в самом наушнике. Чтобы добраться до электроники нужно снять амбушюру и отвинтить саморезы, как было описано в статье выше. При осмотре платы сразу стала понятна причина отказа.
Печатные дорожки, к которым были припаяны контакты для соединения с базой, были оторваны от платы. Учитывая, что к ним прикладывалось только давление подвижных контактов базы, отказ произошел из-за конструктивного недостатка. Контакты были запаяны таким образом, что при давлении на них усилие передавалось на отрыв дорожек.
Оторванные печатные площадки были приклеены к плате клеем Супер-Момент. Далее, как показано на фотографии, покрыты слоем припоя.
Из пластины латуни были сделаны два упорных уголка, залужены припоем и припаяны с внутренней стороны контактов. Уголки можно сделать из любого металла, подойдет и железо, главное, чтобы металл лудился припоем.
Теперь вся сила давления будет прилагаться не к месту пайки контактов к печатной плате, а к установленным уголкам.
Треснувшие дорожки были просто залужены и покрыты толстым слоем припоя. Если дорожка пострадала сильно, то можно продублировать ее медным проводком.
Для проверки зарядки аккумуляторов к контактам были подсоединены провода и подключены к вольтметру, который показал напряжение 2,61 В. Это свидетельствовало о том, что аккумуляторы заряжаются, так как их рабочее напряжение не может превышать 2,5 В.
Практика эксплуатации наушников показала стабильный заряд аккумуляторов. Ремонт своими руками беспроводных наушников окончен и теперь они больше никогда не откажут в работе по причине поломанных контактов.
Беспроводные наушники, благодаря отсутствию шнура ломаются редко. Обычно перестают работать, если разрядились батарейки или аккумуляторы. Еще бывает, окисляются контакты батареек, в таком случае их надо промыть спиртом, можно и водкой.
Если включатель на наушнике стал нестабильно работать, то его нужно промыть, капнув вовнутрь каплю спирта и многократно включить и выключить. Если не поможет, то придется заменить исправным.
Если при регулировке громкости появляются хрипы или звук прерывается, то тоже сначала капнуть в его внутренность каплю спирта и после многократных поворотов колесика капнуть машинного масла.
Значит, берём в руки инструмент, и поехали. Под катом фотографий на 800 кБ.
По этой технологии я отремонтировал уже несколько пар наушников. Время жизни после такого ремонта по-прежнему зависит от качества самого провода, однако оно заметно больше, чем с завода. Старенькие мониторные наушники живут с подобным разъёмом уже пять лет, а кое-какие японские прожили всего 3 недели (до ремонта работали полторы).
Из материалов нам понадобятся:
Из инструментов нам понадобятся в первую очередь паяльник и плоскогубцы для тонкой работы.
Итак, пациент на первой фотографии. Для начала нужно освободить из резинового корпуса сам штекер. Для этого делаем такой надрез:
Обычно припаянные к штекеру провода заливаются пластиком, из которого формируется небольшой бочонок. Эта конструкция затем вставляется в заранее отлитый резиновый кожух. У этих же наушников кожух отлит, видимо, прямо на этом бочонке, и намертво к нему пристал. Аккуратно пошагово разобрать уже не получится, поэтому, сделав надрез, выламываем из пластика нужную деталь. Провода достаточно тонкие, чтобы практически незаметно оторваться. Результат:
Теперь нам нужно сделать из медной проволоки основу конструкции. Перед этим стоит почистить её наждачной бумагой. Сначала сгибаем вот такую петельку:
Она должна плотно надеваться на деталь со стороны контактов под пайку. Далее, придаём основе такую форму:
Основа готова. Образовавшийся крючок послужит для закрепления пружины, которая послужит защитой от чрезмерного изгиба провода. Теперь берём пружину, и раскручиваем несколько витков:
Выпрямленную часть пружины снова сворачиваем. На этот раз диаметр витков должен быть чуть меньше диаметра медной проволоки. Надеваем пружинку на крючок и зажимаем плоскогубцами вот так:
Припаиваем к основе штекер и пружину. На основе сразу лудим маленький участок, к которому припаяется общий провод. Несмотря на то, что пружина сделана из стали, паяется замечательно при помощи простого канифольного флюса:
Теперь берёмся за провода. Очищаем от изоляции небольшой участок:
Самое противное — избавиться от волокна, на которое накручены жилы провода. Для этого я зажимаю провод между ногтём большого пальца и подушечкой указательного, и движением, похожим на снятие изоляции с провода, дезинтегрирую проводок. Жилы собираю в кучку пинцетом и скручиваю вместе, а волокно обжигаю. Раньше обжигал сразу, но провода после этого становились хрупкими, лак сгорал на большой длине.
Для лужения использовал в качестве флюса таблетку аспирина. Ацетилсалициловая кислота отлично снимает лак. Важно: её пары очень едкие, не допускайте их вдыхания или попадания в глаза!
Вот такой должен получиться результат:
Как видно, «земля к земле». Готовый провод продеваем сквозь пружинку, и приматываем к основе нитками, которые затем пропитываем суперклеем:
Припаиваем провода на свои места. Красный провод (правый канал) соответствует крайнему контакту. Зелёный, он же левый, паяем к среднему. Землю паяем к заранее подготовленному пятачку на основе.
То ещё кунг-фу, провода пружинят и никак не хотят оставаться на месте. Самое время проверить работоспособность наушников. Если всё ОК — делаем корпус.
Раньше я лепил его из кусочка холодной сварки. Весьма простой способ, даже не требующий описания. Единственный минус — в маленьких количествах довольно сложно соблюсти пропорции смешивания, и затвердевшая сварка может оказаться весьма рыхлой и непрочной. На этот раз я решил попробовать «домашний композит» — суперклей и пищевая сода. Технология довольно известная: насыпаем в нужное место кучку соды, аккуратно капаем туда суперклеем. Сода пропитывается за пару секунд, клей моментально схватывается, и мы получаем твёрдый и прочный пластик. Слой за слоем наращиваем объект, кое-где можно подкладывать слежавшиеся комочки соды вместо порошка.
Например, в промежуток между основой и проводами на этом фото:
Я предполагал, что это сложнее холодной сварки. Но действительность оказалась даже хуже, чем ожидалась. На этот процесс ушло добрых полчаса! Тем не менее, результат очень хороший. После обработки напильником я получил вот такой разъём:
После покраски в чёрный будет смотреться весьма неплохо.
Как видите, процесс для усидчивых. Но раз покупных 3,5 мм штекеров, кроме китайских, не найти, что делать? Плееры одной фруктовой фирмы имеют надёжное, но очень привередливое гнездо, в котором кривой китайский штекер просто не касается контактов. Как-то мне повезло купить несколько прямых мини-джеков от Neutric, которые оказались слишком велики и потому опасны для гнезда, а угловых найти в продаже не удалось. Поэтому, кому-то моя инструкция поможет, я уверен.
Обновка
Наконец покрасил. Краска на корпус легла замечательно, хотя стоило подольше работать напильником.
Ну и висячий тест. По-моему неплохо)
Недавно я начал учить себя пайке в надежде создать свои собственные DJ-элементы управления в ближайшем будущем. Когда я только начинал, у меня возникало много вопросов, с какого типа железа мне нужно было на самом деле нанести припой на приспособление. Знайте, что я хорошо понимаю основы, и я думал, что отвечу на все свои ранние вопросы для всех прямо здесь!
Это важно.Я знаю, что новый набор наушников / вкладышей может быть очень дешевым, поэтому, если вы ищете быстрое решение, не требующее времени, терпения и вложений в некоторые инструменты, то это не для вас. Моя цель — научить вас паять с помощью практических занятий, предназначенных для начинающих, которые также помогут решить общую проблему.
Я думаю, что научиться чинить сломанные наушники идеально подходит для обучения пайке по нескольким причинам. Сломанные наушники — обычное дело, так что либо вам, либо вашим знакомым, вероятно, уже есть над чем попрактиковаться.Плюс они уже сломаны; Никакого вреда, никакого фола, если ты не можешь их исправить.
Кроме того, помимо паяльного оборудования, которое у вас уже будет или будет часто использоваться в будущем, единственный компонент, который вам нужно купить, — это разъем для наушников, который легко достать и очень дешевый. Все остальное должно быть в вашем доме.
Еще одна замечательная вещь в начале этого проекта — долговечность разъема для наушников. Вы можете сжечь, припаять, отпаять или иным образом испортить его, и он все равно должен работать, если вы все делаете правильно.Идеально подходит для обучения! Дорогие электрические компоненты, которые могут закоротить или повредиться, если вы сделаете что-то неправильно, — это не то, с чего вы хотели бы начать.
Посмотрите видеообзор, показывающий, как исправить сломанные наушники здесь:
Отрежьте старый разъем для наушников как можно ближе к его основанию.Затем снимите примерно четверть дюйма защитной втулки, чтобы оголить провода.
Теперь, в зависимости от производителя, у вас будет 3 или 4 провода (только для наушников) или 5 проводов (микрофон / контроллер).
У меня 3 провода. Синий (иногда зеленый), Красный, Медный (x2 медных — у вас 4 провода).
Медный провод (-а) — это земля (-а).
Цветные провода — это провода аудиосистемы. Обычно красный подходит, но поскольку в мире нет стандарта окраски проводов (DERP), это не всегда так.Вы узнаете, что перепутали провода, если завершите проект и ваше левое / правое стерео поле будет переключено. Если это важно, вы можете вернуться и переключить их, распаяв стыки, очистив их и повторив процесс.
Окраска проводов на самом деле является защитным покрытием. Нам нужно удалить это покрытие, чтобы обеспечить надлежащее соединение между проводом и новой вилкой (разъемом). Есть несколько способов сделать это. Думаю, самый простой способ — это сжечь, а затем удалить оставшуюся сажу мелкой наждачной бумагой.Однако вы можете использовать только наждачную бумагу или, в качестве альтернативы, сжечь покрытие и использовать ногти или что-то подобное, чтобы удалить сажу.
ПОМНИТЕ, БЕЗОПАСНОСТЬ В первую очередь!
Важно: Убедитесь, что вы сейчас надели защитный кожух / корпус на провод, резьба должна быть обращена к вилке, так как вы не сможете сделать это после того, как припаиваете провода к новой вилке.
Сейчас. Посмотрим на разъем для наушников.Мы будем использовать коннектор типа «наконечник-кольцо-втулка» (TRS). Для наушников с микрофоном вам понадобится чехол с наконечником-кольцом-кольцом (TRRS), но, как я уже сказал, мы все еще можем использовать штекер TRS для крепления телефонов к любому комплекту!
Заглушка TRS закрытая
Разъем TRS открыт
Если вы посмотрите на выставленную диаграмму. Мы собираемся подключить красный провод к кольцу, синий / зеленый провод к наконечнику и заземление к муфте.
Нам нужно пропустить нужные провода через соответствующие отверстия.Теперь вы можете выполнять их все, но я предлагаю выполнять их по одному, поскольку они, как правило, не хотят оставаться в потоке.
Начните с заземляющего провода (ов) и пропустите его через втулку изнутри . Возможно, вам придется согнуть оголенный провод пополам, если конец сильно изношен. Вы также можете попробовать обрезать его кусачками. После того, как вы продеваете его через отверстие в втулке, пора паять.
ПОМНИТЕ, БЕЗОПАСНОСТЬ В первую очередь!
Если вы еще этого не сделали, вам следует подключить паяльник к источнику питания, чтобы он начал нагреваться.Для каждого утюга потребуется разное количество времени, но 4 минуты подойдут, если в вашем утюге нет полезного индикатора готовности! Этот инструмент будет очень горячим, как расплавленный металл, поэтому будьте предельно осторожны.
Важно: Когда вы будете паять, будет образовываться дым. Убедитесь, что вентилятор выдувает или всасывает дым от вашего лица, так как он ядовит.
Важно: Пока вы ждете, пока утюг прогреется до нужной температуры, посмотрите на провод.Необходимо следить за тем, чтобы в процессе пайки, во время и после пайки провод касался самой гильзы. Связь — это все!
Когда утюг достаточно нагреется, возьмите его и на секунду приложите к проводу и вилке. Затем прикоснитесь припоем к утюгу, вилке и проводу одновременно. Возможно, вам придется подержать его там ненадолго. Вы увидите пузырек припоя и выход дыма. Продолжайте прикасаться припоем к утюгу, пока не будет достаточно, чтобы покрыть провод и вилку.Вам не нужно слишком много, потому что, если вы это сделаете, корпус вилки в дальнейшем на него не поместится.
Важно: Сначала снимите припой. Это позволит нанесенному припою оставаться жидким. Затем вы можете удалить утюг.
Нанесенный припой должен очень быстро высохнуть. Подождите минуту, так как вилка будет горячей, и попробуйте осторожно потянуть за провод. Он не должен двигаться.
А теперь неплохо было бы все проверить. Подождите, пока вилка остынет, вставьте ее в телефон и включите музыку.Затем возьмите две оставшиеся проволоки и прикоснитесь ими к кончику и кольцевым соединениям. Вы должны услышать звук, идущий через телефоны.
Если вы что-то услышите, вы будете очень взволнованы !! Все, что вам нужно сделать, это повторить этапы заправки и пайки оставшихся проводов.
Если вы не можете услышать звук, надежно закрепите два оставшихся провода и переместите заземляющий провод. Если это дает звук, это означает, что вы потеряли соединение при пайке земли, и вам нужно будет нагреть припой и удалить его с помощью припоя насоса или фитиля.Тогда вам нужно будет попробовать еще раз.
После того, как вы припаяли все провода к вилке и проверили ее, чтобы убедиться, что все работает, похлопайте себя по спине. Остальное просто!
Убедитесь, что все провода плотно прилегают к вилке, потому что нам нужно затянуть зажим для снятия натяжения. Также старайтесь не позволять аудиокабелям касаться заземляющих проводов. Вы можете сделать это пальцами или маленькими плоскогубцами.
Теперь вы можете надеть корпус / корпус на заглушку и затянуть ее.Он будет плотно прилегать, но не требует слишком большого усилия. Если вам действительно нужно попробовать, возможно, у вас слишком много припоя на стыке, возможно, на заземленном. Если где-то есть большой бугорок, вам нужно будет его удалить, но убедитесь, что после этого все по-прежнему работает.
После того, как корпус будет успешно затянут, готово !!!
Мне нравится добавлять немного горячего клея с обратной стороны, чтобы предметы не двигались слишком сильно, но в этом нет необходимости.
Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack ExchangeElectrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 78k раз
\ $ \ begingroup \ $ Закрыто. Вопрос не по теме. В настоящее время он не принимает ответы.Хотите улучшить этот вопрос? Обновите вопрос, чтобы он соответствовал теме обмена электротехническим стеком.
Закрыт 4 года назад.
У меня есть штекер для наушников с четырьмя цветными проводами (золотой, красный, зеленый, синий) и гнездо с четырьмя разъемами:
Мне нужно знать, какого цвета к какому разъему припаять.
задан 6 мая ’17 в 23: 572017-05-06 23:57
Омар Омар11111 золотой знак11 серебряный знак44 бронзовых знака
\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $Цвет не является индикатором того, какой сигнал передается.Используйте мультиметр, чтобы отследить соединения.
Создан 06 мая.
Прохожий2,1k 55 золотых знаков7272 серебряных знака179179 бронзовых знаков
\ $ \ endgroup \ $ 7 \ $ \ begingroup \ $Нельзя полагаться на цветовую маркировку. может быть стандартами , но не каждый производитель может им подчиняться.
Вот как вы проверяете правильность подключения:
Проверить целостность между проводами
На этом этапе выясняется, какая пара проводов является частью катушек динамика. Этот шаг может быть необязательным, если очевидно, какая пара к какому динамику идет. В показанном случае это не так.
Проводка наушников может выглядеть так:
Четыре провода показывают, что это соответствует правой схеме.Хотя маловероятно, обратите внимание, что L1 и R1 или L2 и R2 (или даже другая комбинация слева и справа) могут быть соединены внутри наушников, что приведет к конфигурации, которая соответствует схеме на левой стороне.
Наушники или динамики будут иметь внутреннее сопротивление (импеданс), их можно упростить до резисторов. Обычные значения варьируются от 30 Ом до 700 Ом или даже 10 Ом для крошечных берушей.
Используйте функцию проверки сопротивления или целостности мультиметра, чтобы проверить сопротивление.Проверка целостности цепи должна отображать сопротивление и гудок / гудок при низком сопротивлении (ниже 50 Ом, в зависимости от мультиметра). Функция сопротивления должна показывать сопротивление, соответствующее сопротивлению наушников.
Например, импеданс 120 Ом должен составлять около 120 Ом. Предполагая, что L2 и R2 соединены внутри наушников , сопротивление (целостность) должно быть ниже 1 Ом.
В случае, показанном в вопросе, каждый цвет относится к L1, L2, R1 и R2 (L, R и C) соответственно.
Измерить каждую комбинацию двух проводов с двумя измерительными выводами мультиметра. Когда есть непрерывность (или низкое сопротивление), два провода являются частью катушки одного динамика. Два других провода должны быть частью другого динамика. В них тоже должна быть преемственность. Если у них нет непрерывности, возможно, сломан динамик или более сложная проводка (что маловероятно и здесь не рассматривается).
Как упоминалось выше, может быть конфигурация с четырьмя проводами, но внутреннее соединение, которое относится к левой схеме ( L2 и R2 могут быть такими же, как C ).В этом случае одна пара может иметь сопротивление 120 Ом, а другая — 240 Ом (поскольку две катушки включены последовательно и сопротивление удвоено), в то время как другая пара имеет сопротивление менее 1 Ом.
Обратитесь к руководству вашего мультиметра, чтобы узнать, как использовать функцию проверки сопротивления или целостности.
Зондировать каждую пару (аудио) сигналом
Чтобы узнать, какая пара принадлежит какой стороне, вы должны их зондировать. Этот шаг может быть необязательным, если очевидно, какая пара к какому динамику идет.Однако в показанном случае это необходимо.
Источники сигнала могут быть
Генератор сигналов или функций
Генератор сигналов может генерировать слышимую (100–20 000 Гц) синусоидальную волну.
При использовании генератора сигналов вы не должны превышать номинальную мощность наушников (ток и напряжение). Для большинства наушников достаточно напряжения 0,5 В.
Функция проверки целостности мультиметра (ненадежно)
Несмотря на то, что тест на непрерывность выдает небольшой постоянный ток и это не правильный аудиосигнал, он вызовет щелчок в динамике.Нажатие на пару проводов с помощью проверки целостности должно показать, какая пара принадлежит какой стороне.
Источник звука (припаивание проводов к вилке случайно)
Вы можете просто припаять пару проводов к соответствующим выводам и попробовать. Если каналы поменяны местами, поменяйте пары местами.
Рисунок штекерного соединения
Обратитесь к схеме штекера или, если сомневаетесь, воспользуйтесь функцией проверки целостности цепи мультиметра, чтобы проверить, какое кольцо принадлежит какому выводу.
Подключите провода
Обратите внимание, что этот раздел относится только к стандартным разъемам. Надлежащее оборудование может не соответствовать ни одному стандарту. Например, четырехконтактный (TRRS) штекер, показанный в вопросе, не является обычным для наушников. В случае сомнений следует проверить и сигналы усилителя (здесь не рассматриваются).
Вилки могут быть в разных вариантах. Контакты называются наконечником, кольцом и втулкой. По конфигурации этих контактов вилки называются TS, TRS и TRRS.
Обычно левый канал — это наконечник , правый канал — это кольцо , а общий (или земля) — это втулка .
В случае штекеров TRRS (это то, что показывает вопрос) подключение немного сложно, поскольку существуют разные стандарты, разрешающие подключение микрофона или даже видео.
Википедия говорит:
3.Разъемы TRRS 5 мм (стерео-плюс-микрофон) стали особенно распространены на смартфонах и использовались, например, Nokia с 2006 г .; они часто совместимы со стандартными стереонаушниками 3,5 мм. Часто встречаются две разные формы, обе из которых размещают левый звук на кончике и правый звук на первом кольце (зеркально отражая конфигурацию стереоразъемов). Они отличаются расположением микрофона и обратных контактов.
У большинства из них есть общее, что, как и в случае с TRS, наконечник находится слева , а первое кольцо — справа .
См. Полный список возможных подключений в Википедии. Два других стандарта здесь не упоминаются, потому что они вообще не будут совместимы со стандартными стереофоническими / монофоническими разъемами.
Для наушников без микрофона должно быть нормально подключить общий провод / заземление к двум разъемам и .
Спросить, как пользоваться мультиметром, генератором сигналов или как работает динамик, выходит за рамки этого вопроса.Воспользуйтесь функцией поиска или поисковой системой. Есть много ресурсов.
Кроме того, тестирование того, как работает нестандартное оборудование , выходит за рамки этого вопроса и должно быть четко определенным отдельным вопросом.
\ $ \ endgroup \ $ 1 \ $ \ begingroup \ $Только что нашел, но, как говорит Прохожий, это не стандарт.
Это следует использовать только как подсказку для начала тестирования.
ответ дан 7 май ’17 в 12:33
\ $ \ endgroup \ $ \ $ \ begingroup \ $Вы делаете удлинительный кабель? Если это так, просто вставьте вилку в гнездо и проверьте целостность цепи между каждым проводом и различными соединениями на вилке.
Припаяйте каждый провод к непрерывному соединению.
Очень быстро и просто.
[Edit] Подробное описание ремонта поврежденных разъемов гарнитуры я даю в другом вопросе. Разъем для подключения гарнитуры
ответ дан 7 май ’17 в 12:42
Дуэйн РидДуэйн Рид21.2,112 золотых знаков2929 серебряных знаков6262 бронзовых знака
\ $ \ endgroup \ $ 1 Электротехнический стек Exchange лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
ПайкаСеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack ExchangeElectrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 274 раза
\ $ \ begingroup \ $ Закрыто. Вопрос не по теме. В настоящее время он не принимает ответы.Хотите улучшить этот вопрос? Обновите вопрос, чтобы он соответствовал теме обмена электротехническим стеком.
Закрыт 2 года назад.
При установке наушников я надел наушники на ухо и подключил провод наушников к компьютеру.Потом перепаивал сломанный кабель наушников. Когда кончик припоя касается кабеля, в наушниках слышен шум. Когда вдруг я понял, что это неправильная идея. После этого действия я немедленно снял наушники с моего компьютера и подключил другие работающие наушники. Когда я слушал работающие наушники (проигрывал музыку), слушалась шумная музыка. Я отсоединил от компьютера провод отработавших наушников и снова подключил компьютер. Потом стало нормально. Один вопрос: повреждены ли материнская плата, процессор, графический процессор моего компьютера?
Создан 25 сен.
Мууги322 бронзовых знака
\ $ \ endgroup \ $ 2 \ $ \ begingroup \ $Эти аудиодрайверы имеют собственную схему защиты, и обычно вы не можете повредить основные платы через аудиопорты.
Шум может быть из-за плохого контакта вашего аудиоразъема с портом вашего компьютера или из-за того, что сам кабель, к которому вы припаяли, не подключен должным образом, или сам кабель поврежден в другом месте.
РЕДАКТИРОВАТЬ: Общая практика — никогда не работать ни с чем, пока он включен. Если вы действительно не знаете, что делаете, и не предприняли необходимые меры предосторожности.
Создан 25 сен.
Зи ГанЗи Ган1111 серебряный знак66 бронзовых знаков
\ $ \ endgroup \ $Ваша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь с тем, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
ПайкаЯ могу использовать этот блог, чтобы публиковать в основном статьи, связанные с iPhone или программным обеспечением, но я я студент-электротехник, и как EE я люблю хорошее, чистое оборудование. Поэтому, когда на днях моя любимая пара наушников вышла из строя, моя первая мысль обратилась к входящей в комплект гарнитуре iPhone и, что более важно, насколько отстойны эти наушники . Мои любимые наушники-вкладыши, которые когда-либо были доступны, — это цельнометаллические куртки Skullcandy, в первую очередь потому, что я купил их в TJ Maxx за 25 долларов.В общем, у них есть силиконовые прокладки, которые изолируют звук, а не очень неудобные наушники iPod, которые выпадают и звучат как дерьмо. Я был очень расстроен, когда мои FMJ сломались, но, к счастью, сломалась часть наушников. То есть сами оба наушника по-прежнему работают нормально, только штекер сдох. Я подумал, что нужно отрезать дрянные бутоны iPhone от их кабеля (который включает в себя микрофон и кнопку дистанционного управления) и пересадить на мои любимые FMJ.
Единственное, что меня останавливает? Эти отвратительные, адские многожильные провода с акриловой изоляцией:
Традиционный метод работы с одножильной акриловой изоляцией — наждачная бумага — вы просто шлифуйте пластиковую оболочку с проводника.Проблема ЗДЕСЬ в том, что они НЕ одноцепочечные. Попытка отшлифовать их даже самой тонкой наждачной бумагой приводит к потертости, которая выглядит как потертая хлопковая нить. Однако, не сняв изоляцию, вы не сможете спаять провода вместе или иным образом выполнить какое-либо соединение. Другой метод — попытаться расплавить акрил с помощью самого паяльника, но это может привести к загрязнению пластика на паяльнике, и, что более важно, при длительном тепловом воздействии оболочка может расплавиться дальше по проволоке.
Обратите внимание на моего друга, фонарик-карандаш справа. ИДЕЯ! Горелка быстро устраняет изоляцию. Однако обратите внимание на вторичное пламя: это изоляция, выгорающая ЗА участком непосредственно в пламени горелки.Мой любимый метод: техника плавления заставила меня задуматься, и, будучи поджигателем, вскоре я увидел фонарик-карандаш, сидящий на моей скамейке, и устроил мозговой штурм. Оказывается, прямое сжигание акрила работает довольно хорошо, а из-за сильного нагрева горелки провод нагревается так быстро, что у него не хватает времени, чтобы отвести большую часть этого тепла к вышеупомянутой куртке.Результат — довольно чистое удаление изоляции, по крайней мере, достаточное для хорошего паяного соединения. Настоящая уловка — двигаться БЫСТРО! Поджигайте только самый конец, потому что этого обычно бывает достаточно, чтобы акрил загорелся еще на несколько миллиметров вверх по проводу, и как только вы увидите, что провод начнет светиться, снимите тепло, потому что именно так вы знаете, что нет больше изоляции над этой частью (она уже сгорела), и если вы оставите ее там, провод почти мгновенно расплавится, и вам не с чем будет работать.
Подготовленная проволока. Это сложно увидеть, но если вы присмотритесь, вы можете различить немного другой металлический вид ближе к концу. Это слегка покрытый копотью, но неизолированный провод. Припой с небольшим усилием прилипнет к этому.Теперь уловка состоит в том, чтобы спаять провода. Вы раздели и приготовили их, но они все еще очень хрупкие. Я использовал два набора пинцетов, чтобы намотать два конца друг на друга. На самом деле все это требует большого терпения.
Усадка термоусадочной трубки.Кусок синего цвета слева — это все, а затем еще один красный, чтобы пройти снова.После того, как стык закреплен достаточно, чтобы не развалиться во время пайки, можно приступать к пайке. Провода настолько малы, что припой на самом деле не прилипает, поэтому вам нужно как можно быстрее расплавить припой на железе, но с соединением НЕПОСРЕДСТВЕННО посередине между ними. Если вы все сделаете правильно, вы получите большую расплавленную бусину на утюге, но с проводами, проходящими через ее середину.Перетащите его вверх и вниз по проводам, и этого будет достаточно, чтобы спаять их вместе. Старайтесь не оставлять лишних — они хрупкие, и эти провода не могут гнуться. Кроме того, НЕ ЗАБЫВАЙТЕ СНАЧАЛА ЗАДВИЖАТЬ ТЕРМОУСАДОЧНУЮ ТРУБКУ. Я НЕ МОГУ НА ЭТО ДОСТАТОЧНО УДИВИТЬ, Я ВСЕГДА ЗАБУДАЮ Я использовал несколько частей, две очень маленьких на отдельных проводниках, а затем, по крайней мере, две на всю систему для прочности.
Еще один полезный совет — использовать резак и для усадки трубки. Вы не хотите, чтобы трубка загорелась, иначе она загорится.Вы также не хотите, чтобы факел был направлен на него долго, это будет необходимо. Хитрость заключается в том, чтобы махать пламенем так, чтобы струя горячего воздуха над ним облизала трубку. Когда это произойдет, вы увидите, что трубка быстро сжимается. Продолжайте двигаться вперед и назад, пока не перестанете сжиматься. К этому нужно привыкнуть, так что, возможно, потренируйтесь, прежде чем зажигать кабель наушников.
Готовый продукт — вещь прекрасная. Хорошо, может и нет, но это в основном потому, что у меня закончились белые термоусадочные трубки.Ну что ж.
Кишки. Каннибализированный шнур Skullcandy и дрянные наушники iPhone на своем месте: разрезать на части. Слава. Это готовый продукт, красная термоусадочная трубка и все такое. С другой стороны, мои FMJ теперь снова работают, и с микрофоном и кнопкой дистанционного воспроизведения / паузы / ответа / зависания для загрузки!Но подождите! Если вы на самом деле пытались сделать это самостоятельно дома, то наверняка заметили в наушниках iPhone что-то особенное. А именно, что это за DEUCE в том красно-зеленом повороте?
Что это за красный / зеленый поворот и что он делает в моем правом наушнике ?!Как оказалось, это микрофонный кабель.В этом есть смысл — есть два заземляющих провода медного цвета, по одному на каждую почку, красный провод для правой и зеленый провод для левой. Остается хотя бы один провод для микрофона, поэтому один из красных / зеленых витков, вероятно, также является заземлением, а другой — для микрофона. Я предполагаю, что кнопка на гарнитуре замыкает возвратную линию микрофона на землю, и оборудование iPhone ищет это, но в большинстве случаев это несущественно. Может быть, я когда-нибудь поиграю с этим, но пока у нас есть все, что нам нужно.
Настоящий вопрос на этом этапе заключается в том, что это за поворот до правого наушника? Короткий ответ? Ничего. Скрутка только в тупиках в наушниках, подключены только провода красный и земля. Так что вы можете просто игнорировать их. Я не уверен, почему Apple решила продолжить их мимо микрофона, но неважно. Отрежьте их, чтобы они не задевали ваши паяные соединения, и это все, о чем вам нужно беспокоиться. Оказывается, ты используешься в качестве FM-антенны для iDevices со встроенным радиоприемником.Не беспокойтесь о них, если у вас нет iPod Nano (и вы на самом деле не пользуетесь радио).
Итак, теперь вы можете паять сверхтонкие провода, и, возможно, вы даже получили красивую новую гарнитуру. Наконец, я хотел бы поблагодарить пользователя форума everythingicafe.com Zerologic за этот (коралловый) пост на форуме, из которого я получил информацию о том, какой провод какой был. К сожалению, я не могу правильно разместить ссылку на его сайт, так как форум требует, чтобы вы вошли в систему, чтобы увидеть информацию профиля.
СвязанныеТо, что что-то сломалось, не означает, что это не может быть исправлено — особенно если это хорошие наушники, в которые вы вложили деньги.Наушники относительно легко ломаются, потому что мы используем их очень часто и жестко с ними обращаемся. Они подвергаются воздействию дождя, солнца, спинок самолетов и дна вашего рюкзака.
Так что не бросайте любимую пару только потому, что она сломается. Сначала посмотри, сможешь ли ты их исправить.
Самая частая проблема наушников — вилка. Это часть вашего телефона, компьютера или аудиосистемы. Это также та часть, которая тянется сильнее всего и где выполняется множество соединений, так что считайте ее своего рода ахиллесовой пятой — вилка — самое слабое звено.
Когда-нибудь возникала проблема, когда вы слышите звук только в одном ухе, а затем вы поворачиваете вилку и слышите его только в другом ухе? Иногда у вас может быть звук в обоих ушах, но нет баса с жестким звуком. Эти проблемы указывают на то, что вам может потребоваться ремонт вилки.
Итак, первым делом нужно определить, проблема в разъеме наушников. Попробуйте подключить к тому же аудиоразъему другой набор наушников. Если вы по-прежнему слышите проблему, скорее всего, проблема связана с разъемом на вашем устройстве, а не с наушниками.Но если вы больше не слышите о проблеме, процесс устранения говорит нам, что вероятной причиной являются наушники.
Примечание. Мы рекомендуем попробовать это только в том случае, если вы раньше играли с этими инструментами. В противном случае, возможно, попросите друга с небольшим опытом взглянуть вам через плечо. Также нет гарантии, что установка штекера устранит проблемы с наушниками. Тем не менее, это может быть интересно попробовать, и это более действенно, чем бросать их.
Вам понадобится:
Стереоразъем A ⅛ дюйма (3,5 мм)
Паяльник
Припой
Небольшая влажная губка или ткань
Ножницы или ножницы
Пара «рук помощи» (необязательно)
Шаг 1. Обрежьте кабель и подготовьте провода.
Вы можете немного съежиться, особенно если у вас красивые наушники, но на самом деле это не так уж важно.Отрежьте кабель примерно на дюйм от соединения до вилки. Так вы обязательно поймаете, где может быть проблема. Затем используйте что-нибудь острое, чтобы осторожно удалить примерно дюйм или около того внешней оболочки провода.
После того, как вы удалите внешнюю оболочку, вы, вероятно, увидите три внутренних провода; один для правого уха, один для левого уха и земля. Вы можете увидеть два заземляющих провода. В этом случае мы соединим два заземляющих провода, пока будем паять их позже. Провода могут быть намотаны друг на друга.Просто не забудьте на этом этапе разделить все по цвету.
Шаг 2: залудите провода
Теперь включите паяльник. Когда он полностью нагреется, возьмите кусок припоя и (при условии, что вы умеете пользоваться паяльником или работаете с кем-то, кто знает) нанесите припой на концы проводов. Этот процесс называется «лужением» проводов. Влажная губка предназначена для очистки припоя, который периодически накапливается на кончике утюга.
В большинстве шнуров наушников вместо проводов с резиновой изоляцией используются провода с эмалевым покрытием.Это означает, что вам придется обжечь эмаль на конце провода горячим припоем, чтобы припой прилип к меди внутри. Зажимы «руки помощи» могут быть полезны для удержания проводов, когда вы прикладываете утюг и припаиваете его концы обеими руками.
В наши дни не у всех есть паяльник. Но наушники есть практически на всех, а иногда и не на одну пару. И, как всем известно, любые наушники имеют свойство ломаться… И, как всегда, не вовремя. Итак, сегодня мы выберемся, и вы узнаете, как починить наушники без паяльника. Из инструментов вам понадобится только нож, зажигалка и скотч.
Единственная сложность, которая может возникнуть по пути, — потребуется рабочий AUX-кабель, то есть кабель или разъем от других рабочих наушников с кусочком провода. Кабель AUX дешевле, чем покупать наушники, но микрофона в нем нет, так что если у вас есть гарнитура, придется смириться с тем, что в ней будут вырезаны микрофон и кнопки.Но как приятно при неработающих наушниках поют, а отсутствие кнопок это не опасно.
Сейчас есть вполне сносные провода от 0,5 $. Проволока, использованная в статье, стоила около доллара. Ну, я думаю, нож для бумаги, зажигалка и скотч, и так они есть у всех в доме.
Отрежьте 5-7 сантиметров от разъема, а лучше еще дальше. Вы не должны прерывать его. если напортачил, то исправить уже не будет.И лучше, когда разветвление находится подальше от разъема.
Удобнее всего надрезать оболочку, как на фото. Не нужно сильно нажимать на лезвие. Из-за изгиба сама оболочка будет расходиться. Проворачиваем проволоку, делая надрезы и, когда круг прошел, снимаем ножны. Главное не перерезать провода.
Для усиления тонких медных проводов производители переплетают их нейлоновой нитью.А капрон, как известно, хорошо горит. Не исключено, кстати, что и лак пригорает. Поэтому на долю секунды поднесите конец проволоки в огонь. Он быстро мигает и слегка светится. При ожоге на него нужно подуть 1-1,5 сантиметра.
Лак и капрон оставляют небольшой остаток, который в большинстве случаев легко смывается ногтем. В итоге у нас отклеился от исправной проводки.
Главное, не держать слишком долго проводку в огне, так как она может просто сгореть и отвалиться.
Отрежьте им провод. Обычно провода наушников обрываются прямо на выходе из разъема, и чтобы надежно отрезать оторванную часть, отрежьте на 2-3 см выше разъема. Можно и выше — кому как нравится. Поднесите их к проводке и очистите от лака так же, как мы это сделали с кабелем AUX.
Провода в гарнитуре явно больше трех — их пять.Два провода отвечают за микрофон, а три — за наушники. Растрепанный золотой провод (земля) был намотан поверх тонкого белого микрофона.
Теперь перед нами невыполнимая задача — скрутить вместе необходимые провода. На самом деле все просто! Три провода AUX на три наушника.
Наиболее распространенные цвета:
● Земля — золотой (желтый)
● Левый — синий (зеленый)
● Правый — красный
Но, как и в любом другом правиле, есть исключения, особенно для гарнитур .Например, бывает, что правый — зеленый, левый — синий, а красный — это микрофон или также присутствуют смеси цветов. Но ЗОЛОТО всегда ЗЕМЛЯ. Смесь красок с золотом, в большинстве случаев тоже шлифованная.
Поэтому сначала перекручиваем все золотые между собой. Теперь поочередно перекручиваем проводку отремонтированных наушников с проводкой кабеля AUX. Суть в том, что красную проводку разъема AUX-кабеля нужно скрутить с красной проводкой наушников и тогда правый наушник запоет.В вашем случае цвета могут отличаться и, возможно, красный нужно скрутить с синим или чем-то еще. Главное — золото на земле.
Так как мы убрали лак с проводки, теперь у них нет изоляции. Если замкнуть скрутку между собой, то либо вы сделаете себе моно, либо отрубите один канал. Следовательно, необходимо изолировать их, чтобы не допустить смыкания между ними.
Сначала изолируем каждую скрутку отдельно.Помимо самой изоляции, он также укрепит суставы. Теперь соединяем все вместе широким скотчем, слоями 3 — 4. Или 5 — дело вкуса.
Вот долгожданный результат всех наших усилий. Может, это выглядело как-то долго, но это совсем не так! На весь процесс хватит 15 минут. Главное — понимать, что делаешь. И я надеюсь, что теперь вы понимаете, как починить наушники без паяльника.
Наушники замечательные, пока не сломаются. Но что, если бы существовал способ починить вашу любимую пару, а не тратить деньги на замену?
Пайка — это не то, что нужно делать сразу же. Это может быть пугающим, сложным и выходящим за рамки воображения многих людей.
Но так быть не должно.Разговор с Уиллом Ноттом, «главным создателем» Национального института Тиндаля, координатором MakerDojo и наставником CoderDojo в Корке, показал нам, насколько простым может быть это исправление.
Вместо того, чтобы оставлять вас самостоятельно заниматься подключением, пайкой и «изготовлением», Нотт решил обучить этому процессу одного из своих учеников-добровольцев, Синеад, и поделиться им с нами.
Посоветовав всем прочитать комикс « Паять легко» , чтобы начать работу, Нотт дал нам шесть простых советов, которые следует помнить при пайке:
«Последняя мантра -« мантра создателей », — сказал Нотт.«Видите ли, вы можете быть экспертом только в нескольких вещах, поэтому вы всегда будете учиться.
«Это всегда кто-то впервые. Обращайтесь с ними по-доброму, и это не будет их последним! »
Knott прошел простую пайку проводов — чтобы мы могли изучить некоторые процессы начального уровня — прежде чем починить некоторые изворотливые наушники, сделав их такими же хорошими, как новые.
«Во-первых, убедитесь, что кусочки провода, который вы хотите припаять, соприкасаются. Совершенно очевидно, — сказал Нотт.«Легче обращаться с небольшим кусочком припоя, чем со всей катушкой припоя», — сказал он. «Так что отрежьте немного катушки для использования».
Нагрев проводов помогает припою лучше «схватываться», а затем расплавление припоя на участке, который вы хотите соединить, — это почти все, что вам нужно сделать. «А затем паяются провода», — сказал Нотт, отметив, что иметь открытое окно в комнате, в которой вы паяете, удобно.
Когда ваши наушники ломаются, чаще всего срабатывает штекерное соединение.Итак, для этого вам понадобится запасная заглушка. «Мы купили наш за 0,51 евро в магазине Chip.ie в Баллинколлиге, Корк, — сказал Нотт. Это означает, что вам не следует отказываться от ремонта наушников самостоятельно.
«Сменный домкрат откручивается от корпуса», — сказал Нотт, хотя он сказал, что это не всегда так. «Поскольку это простой стереоразъем, здесь всего три соединения: земля, центр и кольцо». Если вы посмотрите на замену сзади, вы сможете увидеть, как каждый провод подключен.
«С запасной частью в руках настало время для страшной биты — отрубить существующий соединитель», — сказал Нотт. «А теперь используйте инструмент для зачистки проводов, чтобы понять, с чем вы имеете дело». Отрезав несколько дюймов от первоначального конца соединения, вы освободитесь от неисправной детали.
Провода покрыты эмалью для их изоляции, цвет эмали соответствует назначению. Красный — справа, зеленый или сине-зеленый — слева, а золотой или медный провод — это земля.
«Есть несколько способов удалить эмаль, но сжечь ее проще всего», — сказал Нотт. «Здесь пригодятся хорошо проветриваемые помещения. И как всегда будьте осторожны с огнем.
Перед тем, как приступить к пайке, обработайте корпус для подключения наушников, так как после этого это невозможно (см. Выше).
«В штекере есть отверстия для подсоединения проводов, поэтому используйте их и проденьте через них каждый», — сказал Нотт.
«Когда провода были закреплены, мы смогли провести быструю проверку звука», — сказал Нотт.«Он работает, но не защищен — время пайки».
«Обладая новыми навыками, Синеад просто припаяла каждый провод к пластине (и отрезала любой лишний провод ножницами)», — сказал Нотт.
ЗатемSinéad подтолкнул и прикрутил корпус, и у него была рабочая пара наушников всего за 15 минут.
Хотите, чтобы подобные и другие истории попадали в ваш почтовый ящик? Подпишитесь на Tech Trends , еженедельный дайджест важных технических новостей Silicon Republic.
Обновлено в 11.55 6 сентября: Отредактировано для ясности.
Главное изображение сломанных наушников, через Shutterstock
.
