Содержание
Обеспечение противопожарной безопасности осуществляется путем установления различных систем, контролирующих текущее состояние объекта, помещения, территории. При возникновении признаков возгорания, задымления пространственной среды, система реагирует подачей информационного сигнала контролирующему центру, который анализирует его, затем принимает решение о дальнейших действиях. Устройство пожарной сигнализации постоянно совершенствуется, дополняется с целью обеспечить наиболее эффективное реагирование в экстренной ситуации.
Противопожарный комплекс – технические устройства, задача которых – обнаружить пожар, собрать, проанализировать, зафиксировать и передать сведения о нем центральному контрольному пульту, дежурной охране. Кроме того, противопожарный комплекс после обработки полученных данных может передавать сигнал о включении оповещательным (звуковым, световым) приборам, чтобы рабочий персонал смог вовремя эвакуироваться. Система может автоматически включать средства пожаротушения, предусмотренные при проектировании, монтаже сигнализации внутри помещения.
Состав охранно пожарной схемы определяется индивидуально для каждого объекта на стадии проектирования, согласовывается с заказчиком в зависимости от функционального назначения помещения, конструктивных характеристик объекта.
Системы пожарной сигнализации реагируют на несколько параметров окружающей среды, изменения которых свидетельствуют о начинающемся пожаре:
Кратко перечислим основные функции, которые призвана выполнять противопожарная сигнализация:
Этапы проектирования систем охранно-пожарной сигнализации
По своему принципу функционирования системы пожарной безопасности делятся на:
1. Неадресная. Традиционная схема, которая находится в двух состояниях – «Пожар», «Норма». Не может определить локальное местоположение очага возгорания, сигнал идет от всего ответвления шлейфа. Характеризуется частотой ложных срабатываний из-за невозможности системы и устройства пожарной сигнализации определить, проанализировать поступающий сигнал. При этом важно разграничить тревожные сигналы от штатных, к каким относятся ситуации выхода из строя элемента сигнализации. С этой целью контрольное оборудование подключается специальным образом к шлейфовой линии, учитывая индивидуальное внутреннее сопротивление в состоянии «Пожар», «Норма».
Системы и устройства пожарной сигнализации не способны сформировать сигнал о своем неисправном состоянии.
Дымовые датчики не отличают задымленность от запыленности или водяного пара.
2. Адресно-пороговая. Производится автоматическое периодическое опрашивание установленных датчиков контрольным прибором. Контрольные датчики снабжены отдельным адресом, который позволяет с точностью определить месторасположение очага воспламенения.
3. Адресно-аналоговая. Данная схема устройства является наиболее надежной, эффективной. Отличается низким процентом ложных срабатываний, так как решение о изменении состояния датчика принимает контрольный прибор, основываясь на анализе предоставляемых ему данных.
Гибкие настройки позволяют запрограммировать датчики индивидуальным образом, который будет соответствовать специфике окружающего пространства.
Эксплуатация традиционных устройств пожарной сигнализации характеризуется низкой стоимостью, но при этом вызывает проблемы при монтаже, дальнейшем использовании. Установка датчиков требует прокладывания большого количества электрических кабелей, собираемых в шлейф. Ненадежность датчиков предусматривает необходимость одновременного монтажа нескольких приборов. Увеличение емкости системы сопровождается материальными затратами на расширение шлейфа.
На небольших объектах рекомендуется устанавливать адресно-пороговые комплексы, обладающие преимуществами: надежность, свободная топология шлейфа. Оперативность реагирования системы возрастает, так как определяется адрес сработавшего контроллера. Недостатком применения является невозможность определения места обрыва линии связи кольцевого шлейфа, а также отсутствие изоляторов короткого замыкания.
Работа пожарной автоматической адресно-аналоговой сигнализации позволяет свободно располагать шлейфовую линию, использовать изоляторы короткого замыкания.
Противопожарная сигнализация – сложная многоуровневая, многокомпонентная структура, состав и функционирование которой определяет набор сенсоров, входящих в ее комплектацию. Основные среди них:
К исполнительным сенсорам противопожарной сети относят контроллеры: дымовой, пламени, тепловой, газовый, комбинированный, ручной. Остановимся на них подробнее, рассмотрим структуру и принцип действия, отвечающие специфическим работам системы.
Беспроводная пожарная сигнализация
Определяет оптическую плотность окружающей среды. Монтируется на потолке помещения, где скапливается дым. Состоит из разъемного корпуса, оптической системы, электронной платы. Оптическая часть состоит из двух элементов. Светодиод отправляет строго направленный световой луч. Фотоэлемент, который при попадании на него луча, формирует электрический сигнал.
В обычных условиях испускаемый луч не попадает на фотоэлементную часть. При повышении задымленности световой поток отражается от плотных частиц в разные стороны, попадая таким образом на фотоэлементную пластину, образуется электрический сигнал, который передается контрольной панели. Чем сильнее задымленность, тем быстрее срабатывает датчик. Таким же образом реагирует на водяной пар другие газы.
Устанавливается внутри помещений, где высока вероятность появления дыма при возгорании предметов, материалов (изоляция электропроводов, ткань).
Установка внутри ванной, душевой, кухни нецелесообразна, может создать ложные срабатывания.
Устройства реагируют на повышение температурного показателя воздуха. Делятся на интегральные, пороговые, что зависит от показателя, который считывают датчики: предел максимального нагрева или скорость повышения температуры.
Пороговые срабатывают, когда состояние достигает предела повышения температуры. Предохранитель внутри прибора состоит из двух проводников, спаянных вместе специальным сплавом, который легко плавится при повышении уровня тепла (60-70⁰ С). Когда сплав вытекает, контакты размыкаются, подается сигнал контрольному пульту.
Интегральные извещатели базируются на фиксировании скорости изменения электрического сопротивления металлов во время нагревания. Внутри чувствительного элемента через клеммы проходит ток, сопротивление которого при комнатной температуре неизменно. Повышение температурного показателя вызывает возрастание сопротивления, параметры тока также изменяются.
Скорость происходящих процессов считывается электросхемой. После прохождения критического порога нагрева поступает сигнал приемному прибору.
Применение данных устройств пожарной сигнализации (улсв м 10 01) – внутри объектов, возгорание которых сопровождается повышением температуры без задымленности: хранилище горючих материалов, легковоспламеняющихся жидкостей, складские помещения строительных материалов.
Реагирует на появление открытого пламени, тление очага возгорания без появления дыма. Пламя горящего объекта соответствует определенному цветовому спектру оптических волн, который фиксируется фотоэлементом чувствительной части прибора. Могут улавливать узкий сегмент спектрального диапазона или регистрируют весь спектральный ряд.
Простые сенсоры имеют процент ложного срабатывания, например, от яркого солнечного света, сварочной дуги, люминесцентного освещения и т.д. Устранить данную проблему помогают специальные фильтры.
Делятся на ультрафиолетовые, инфракрасные, многоспектральные.
Конструктивно довольно сложное, дорогостоящее оборудование, монтируемое на предприятиях нефтепереработки, газовой промышленности. Не используется для жилых пространств.
Функциональное устройство системы пожаротушения
Ориентированы на изменение газового состава внешней среды, в частности концентрацию угарного газа (моноксид углерода), выделяющегося при сгорании. Применяются в условиях, когда есть возможность ложного срабатывания дымового прибора (превышенный уровень пыли, водяного пара, дыма, связанного с технологическими процессами). При этом тепловые извещатели не обеспечивают фиксацию очага воспламенения на ранних этапах.
Исполнительными устройствами пожарной, охранной системы могут быть приборы для комплексного обнаружения очага возгорания. Диапазон достоверности возрастает при использовании одновременно нескольких способов определения, при этом процент ложных срабатываний значительно сокращается.
Сюда относится вариант, сочетающий возможности дымового, теплового приборов с дополнительной опцией обнаружения пламени.
Оснащаются тепловым, оптическим, инфракрасным сенсорами. Устройство и работа приборов могут быть основаны как на отдельном срабатывании каждого из сенсоров, так и на одновременном. Кроме того, производят четырехкомпанентные приборы (дополнительно сенсор угарного газа), применяемые для важных промышленных предприятий.
Конструктивно простые приборы, работающие от ручного запуска для оповещения персонала об экстренной ситуации. Включаются нажатием кнопки с пружинным самозатвором, что позволяет извещателю работать далее самостоятельно даже при отпущенной кнопке. Отключается поворотом ключа, который находится у ответственного лица.
Устанавливаются внутри зданий, помещений, отличающихся массовым скоплением людей (школы, больницы, магазины, промышленные предприятия). Расстояние между датчиками – до 50 м.
Приемно-контрольная панель занимает центральное место в схеме управления исполнительными контроллерами.
Осуществляет контроль за состоянием шлейфа пожарной сигнализации, принимает, анализирует данные автоматической деятельности извещателей, передает информацию пульту дежурного поста пожарной части, управляет процессом эвакуации.
Классификация:
1. Безадресные. Простая структура, опирающаяся на заранее запрограммированный алгоритм, подчиненный контроллерам, которые автономно принимают решение об изменении своего состояния. Делятся на:
2. Адресные. Информация от извещателей преобразуется так, что определяется местонахождение сработавшего устройства. Панель управления исполнительными контроллерами может дистанционно настраивать уровень их чувствительности, диагностировать текущее состояние и т.
д.
3. Адресно-аналоговые. Технически более совершенны, так как контрольная панель определяет принцип действия, исходя из анализа получаемых данных от сети контроллеров.
Оконечное устройство – устройство контроля шлейфов пожарной и других систем сигнализации. Предназначено для:
Оконечное устройство обеспечивает:
Конструктивно состоит из элементов: основание, печатной и соединительной плат, крышки.
Монтируется на стене внутри помещения охраняемого объекта так, чтобы был обеспечен удобный доступ, недалеко от телефонной линии, розетки.
Переходите в наш телеграм-канал @Foundmaster много полезной и актуальной информации о строительстве и ремонте.

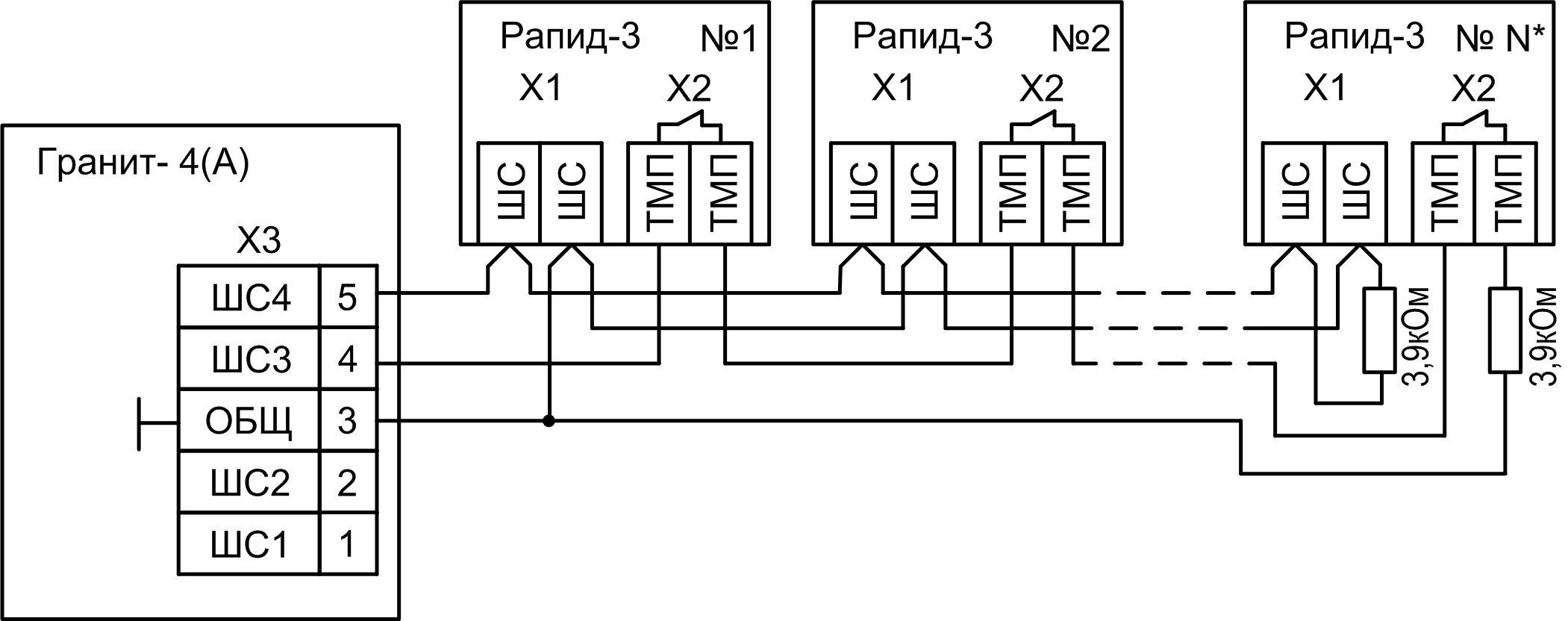

Оконечные элементы (как правило, резисторы) устанавливаются в конце шлейфа сигнализации для контроля целостности ШС приёмно-контрольным прибором.
Автору хотелось упомянуть как можно больше охранно-пожарных приборов, включая такие реликтовые устройства, как «Тол», «Рубин-3» или «Комар».
В таблице применяются такие термины как НР и НЗ пожарные извещатели. НР — это нормально разомкнутые извещатели, то есть, дымовые. НЗ — нормально замкнутые пожарные извещатели (тепловые).
Таблица оконечных элементов, подключаемых к шлейфам различных охранно-пожарных приборов
Прибор | Оконечное устройство | Номинал |
|---|---|---|
| DSC PC2550 | R | 1 kΩ |
| DSC PC3000 | R | 1 kΩ |
| DSC PC5010 | R | 5,6 kΩ |
| Napco (первая половина зон) | R | 2,2 kΩ |
| Napco (вторая половина зон) | R | 3,9 kΩ |
| Paradox EVO192 | R | 1 kΩ |
| Paradox EVO192 (Добавочное сопротивление) | R | 1 kΩ |
| Paradox EVO192 (Добавочное сопротивление для второго извещателя с удвоением зон) | R | 2,2 kΩ |
| Аккорд, Аккорд-20, Аккорд-512 | R | 5,6 kΩ |
| Аккорд-512 с НЗ пожарными извещателями | R | 2,4 kΩ |
| Бизон | R | 4,3 kΩ |
| Блок Сопряжения | R | 2,2 kΩ |
| Вентура | R | 2,7 kΩ |
| Гонг-1 | R+VD | 4,3 kΩ |
| Гранд-Магистр (все версии) | R | 7,5 kΩ |
| Гранит-2, -4 | R | 3,9 kΩ |
| Гранит-3, -5, -8, -12, -16, -24 | R | 7,5 kΩ |
| Дуэт | R | 5,6 kΩ |
| Дуэт с НЗ пожарными извещателями | R | 2,2 kΩ |
| Комар | R | 1,2 kΩ |
| Контакт GSM | R | 10 kΩ |
| Корунд | R | 3,9 kΩ |
| Кристалл | R | 2,6 kΩ |
| Кристалл-2п | R+VD | 4,7 kΩ |
| Луч | R+VD | 2,4 kΩ |
| МАКС2708 | R; Rtamp | 2 kΩ; 4,7 kΩ |
| Нота, Нота-2, Нота-4 | R | 5,6 kΩ |
| Нота с НЗ пожарными извещателями | R | 2,2 kΩ |
| ППК-2 | R+VD | 4,3 kΩ |
| ППС-3 | R+VD | 4,7 kΩ |
| Прима | R | 9,1 kΩ |
| Прима-3 | R | 5,6 kΩ |
| Радуга | R+VD | 3,3 kΩ |
| Радуга ППКП 019-5-1 (5 ШС) | R+VD | 2,4 kΩ |
| Радуга-2А, Радуга-4А | R+VD | 2,4 kΩ |
| Рубин-3 | R | 3,6 kΩ |
| Рубин-6 | C | 470 nF |
| Рубин-6А | R | 3,9 kΩ |
| Сампо | R | 4,7 kΩ |
| С2000-2 | R | 8,2 kΩ |
| С2000-4, -АСПТ | R | 4,7 kΩ |
| С2000-АР2 | R | 8,2 kΩ |
| С2000-АР8 | R | 10 kΩ |
| Сигнал-10, -20, -20П, -20П SMD, -20М | R | 4,7 kΩ |
| Сигнал-31 | VD | |
| Сигнал-37 | R | 2,7 kΩ |
| Сигнал-ВК | R | 8,2 kΩ |
| Тол | VD | |
| Топаз, Топаз-М | R+VD | 6,8 kΩ |
| Топаз пожарный ШС | VD | |
| УО-4С | R | 8,2 kΩ |
| УОТС-1-1 | R | 2,2 kΩ |
| УОТС-1-1 пожарный ШС с НР пожарными извещателями | R | 3 kΩ |
| УОТС-М | C | 470 nF |
| Яхонт; ШС с охранными извещателями | R | 5,6 kΩ |
| Яхонт; ШС с тепловыми пожарными извещателями | R | 430 Ω |
Яхонт; ШС с дымовыми пожарными извещателями 1÷6 шт. | R | 8,2 kΩ |
| Яхонт; ШС с дымовыми пожарными извещателями 7÷10 шт. | R | 12 kΩ |
Все статьи по теме «Сигнализация»
…вы можете нас отблагодарить! Авторам сайта будет очень приятно!
Метки: Болид, Охранка, Пожарка, Прибор, Сигнал-20
Оконечный резистор, используемый в системах пожарной сигнализации и безопасности, может выглядеть так же, как и нагрузочный резистор, однако функция оконечного резистора полностью отличается.
Важно понимать, что «сигналы», используемые в системах пожарной сигнализации, представляют собой сигналы постоянного тока, включенные или выключенные, а не сигналы переменного тока, которые несут такую информацию, как видео или данные.
Поскольку нет переменного тока, нет отражений от конца петли; оконечный резистор используется для пропускания постоянного тока.
Единственная цель — пропустить небольшой контрольный ток, чтобы пожарная или охранная панель могли «смотреть» на провод; если контрольный ток прекращается, об остановке может быть немедленно сообщено, и проблема будет обнаружена.
В аналоговой противопожарной и газовой системе зоны сигнализации, или гудки, или ручные извещатели (MCP), или детекторы дыма представляют собой не что иное, как цепи постоянного тока с ограничением тока. Если бы вы подключили вольтметр к неиспользуемой зоне, в зависимости от марки и модели системы сигнализации, вы бы показали где-то около 12 вольт. Система сигнализации использует это напряжение для определения состояния зоны.
12 вольт = Обрыв между положительной зоной и землей
0 вольт = Короткое замыкание между положительной зоной и землей схема это очень верно. Зона охранной панели отличается тем, что она рассчитана на то, чтобы без проблем принять короткое замыкание.
На самом деле, если концевые резисторы отключены при программировании, короткое замыкание – это именно то, что панель ищет в нормальной (не сработавшей) зоне. Если панель видит ноль вольт (или близкий к нему), она считает зону безопасной. Если он видит 12 вольт (или близко к этому), он считает, что зона неисправна.
Резисторы повышают безопасность зоны. Производители сигнализаций разрабатывают свои зоны для поиска определенного сопротивления в своих цепях. Honeywell, например, использует резисторы на 2000 Ом в своих проводных зонах.
Проводная зона Honeywell с встроенным резистором 2000 Ом (2 кОм) покажет около 5 вольт на ее клеммах,
, так что теперь у нас есть:
12 вольт = Между положительной зоной и землей есть разрыв цепи ( зона неисправна)
5 вольт = Цепь замкнута с неповрежденным резистором (зона свободна)
0 вольт = Короткое замыкание между плюсом и землей зоны (зона неисправна)
Установкой резистора на самое дальнее устройство в зоне («конец линии»), вы создаете контролируемую цепь, которую больше нельзя отключить, просто замкнув ее провод где-то вдоль провода, проходящего между контрольной панелью и устройством обнаружения.
Примечание. Значение резистора EOL зависит от модели и производителя.
Состояние резистора EOL проводной зоны
Эта цепь имеет непрерывный путь через замкнутый контакт, панель сигнализации сможет «увидеть» ее резистор на 2000 Ом. Зона будет отображаться на клавиатуре как нормальная (не неисправна).
Эта цепь будет отображаться как неисправная на клавиатуре, потому что контакт разомкнулся, разорвав цепь резистора 2000 Ом. Если бы система была поставлена на охрану при размыкании контакта, система перешла бы в состояние тревоги.
Именно так датчик движения или дверной/оконный контакт вызывает срабатывание зоны.
Эта цепь показывает короткое замыкание на резисторе 2000 Ом, зона сработает, если не поставлена на охрану, или подаст сигнал тревоги, если поставлена на охрану.
Причина, по которой резисторы сигнализации называются «конечными» резисторами, заключается в том, что, поместив резистор на конечное устройство (детектор движения или дверной/оконный контакт), таким образом можно контролировать цепь на наличие коротких замыканий.
Примечание. Значение конечного резистора (EOL) зависит от поставщика.
Преимущества оконечного резистора:Чтобы внутренний омметр панели мог проверить целостность проводов (контролировать провода), оконечный резистор находится в конце контура: последнее устройство .
Пожар
Прежде чем перейти к важности конечного резистора, мы должны понять важность наличия системы пожарной сигнализации в первую очередь.
Огонь страшен. Пожары в зданиях убивают людей. Пожары это плохо.
Правильно установленная система пожарной сигнализации позволяет людям избежать пожара, но есть проблема. Если на пульте управления или где-то еще в здании что-то не так с системой пожарной сигнализации, система пожарной сигнализации может не сработать. Он может не обнаружить возгорание или, будучи не в состоянии никому сообщить о пожаре, может не включить сирены и стробоскопы.
Простые системы
Системы пожарной сигнализации являются простыми системами.
Они должны быть простыми. Помните — чем сложнее система, тем больше в ней ошибок.
Подобно включению выключателя света, в очень простой системе пожарной сигнализации начинаются входные провода. По сути, выключатель (вытяжной блок, датчик тепла, датчик расхода воды и т. д.) включает пожарную сирену. Это простая система, которая надежно работает, по крайней мере, до тех пор, пока все правильно подключено.
Если на тяговой станции открутится винт, кто-нибудь заметит это до того, как вспыхнет пожар? Ослабленный винт означает, что нажатие рычага на ручной тяговой станции ничего не дает. Когда бушует пожар, немного поздно устранять неполадки и устранять проблему с проводкой.
Опять же, если между пультом управления и пожарной сиреной обрывается провод, пока здание не горит и дым не идет под закрытой дверью, кто его знает. В этот момент уже слишком поздно уходить.
Непрерывная проверка целостности проводов
Пожар может вспыхнуть в любой момент.
Проблема в том, что с помощью омметра никто не собирается тратить 24 часа в сутки 365 дней в году на то, чтобы провода всегда были подключены ко всем устройствам ввода и вывода.
Это должна сделать панель пожарной сигнализации.
Проверка целостности
Убедившись, что провода всегда подсоединены и не оборваны, панель пожарной сигнализации всегда проверяет целостность проводов. Посылая небольшой ток по проводам, он контролирует их.
Если ток прекращается, панель включает сигнальную лампу и зуммер. Так владелец здания может увидеть проблему.
Поскольку зуммер неисправности включается до возникновения пожара, проблема с проводкой может быть устранена. Теперь при возникновении пожара система пожарной сигнализации сообщит об этом людям.
Оконечный резистор ограничения тока
У нас все еще есть проблема с ограничением тока. Тяговая станция полностью включает электрический ток. Так пожарная сигнализация узнает о пожаре — полный ток на панель означает пожар.
Для предотвращения ложных срабатываний при контроле проводов (надзор за проводами) не можем полностью включить ток или получаем ложную тревогу. Каким-то образом мы должны ограничить ток до абсолютного минимума, чтобы ток был достаточным, чтобы показать омметру панели, что провода в порядке.
Оконечный резистор
Здесь на помощь приходит оконечный резистор. Резистор ограничивает ток до абсолютного минимума, поэтому панель не думает, что обнаруживает возгорание, но в то же время это позволяет панели подтвердить, что ток течет по всем проводам.
Чтобы гарантировать непрерывность всех проводов, в конце линии должен быть установлен концевой резистор, чтобы электрический ток проходил по всем проводам.
Конечно, чтобы омметр панели мог проверить целостность проводов для рупоров, мы не можем просто скрутить провода вместе на конце; мы должны установить там резистор: чтобы ограничить ток, чтобы провода не были просто закорочены друг на друга.
Непрерывное тестирование непрерывности
Поскольку пожары случаются в любое время, все провода в здании всегда находятся под наблюдением (проверяются на непрерывность). Не вызывая ложной тревоги или короткого замыкания сирен и стробоскопов, оконечный резистор позволяет панели пожарной сигнализации постоянно тестировать (контролировать) проводку.
Что такое оконечные резисторы и нужны ли они мне в моей системе сигнализации?Оконечные резисторы (EOLR) — это резисторы определенного номинала, которые используются для завершения защитных контуров или зон.
Назначение EOLR — позволить контрольной панели контролировать полевую проводку на предмет обрыва или короткого замыкания. То, как тревога реагирует на каждую из них, зависит от панели, а также от программирования системной зоны, но, вообще говоря, тревога рассматривает разомкнутую цепь как неисправность или состояние тревоги, а короткое замыкание — как неисправность или состояние тревоги (если включено).
Цель EOLR состоит в том, чтобы позволить панели различать два состояния путем поиска известного сопротивления.
EOLR должны быть установлены на последнем устройстве в контуре с точки зрения электрики, а не внутри блока управления, если не выполняются особые условия. Преимущества EOLR в защитных зонах со всей скрытой проводкой обычно обсуждаются профессиональными установщиками, а также EOLR, установленными внутри блока управления, что сводит на нет их эффективность, а также отключение функции EOLR и использование НЗ (нормально замкнутых) контуров для определения зон. . Рекомендуется использовать EOLR, что особенно важно, когда полевая проводка может быть повреждена или скомпрометирована.
Противопожарный EOLR всегда должен устанавливаться на последнем устройстве и ни в коем случае не внутри блока управления или в зоне, определяемой как пожарная, поскольку это неотъемлемая проблема безопасности.
Некоторое оборудование поддерживает двойные концевые резисторы (DEOLR) для дальнейшего различия условий, которые могут существовать в контуре.
Концевые резисторы — основные сведения
Что это такое и для чего они используются?
Ранние системы безопасности использовали простые электрические схемы для контроля состояния дверей и окон. Цепь была либо замкнута, либо разомкнута, и поэтому на панель управления возвращалось полное напряжение или вообще не было напряжения; это было все, что система хотела или должна была знать. Хотя такие схемы все еще используются сегодня, цифровая эпоха дала производителям возможность сделать системы более безопасными.
Резистор — это небольшой полупроводник, сопротивляющийся протеканию электрического тока. Ток может протекать, но он уменьшается на номинал резистора. Если резистор подключен последовательно к датчику в цепи сигнализации, то контрольная панель больше не видит полное напряжение в цепи, а скорее пониженное напряжение, когда цепь замкнута.
Теперь есть три возможных условия для измерения системы управления: полное напряжение разомкнутой цепи (если цепь разомкнута), пониженное напряжение (если цепь замкнута и защищена) и отсутствие напряжения, если проводка повреждена.
Ибо, если две стороны цепи соприкасаются в какой-то точке между элементом управления и резистором, ток имеет короткий путь обратно к элементу управления, минуя резистор. Система управления расценит отсутствие напряжения (или очень низкое напряжение) как неисправность и предупредит пользователя.
Где следует размещать резисторы?
Только что описанный метод может работать, ТОЛЬКО если резистор находится в конце линии. Было много дискуссий о размещении резисторов на панели управления («в банке», как говорят профессионалы).
Хотя для этого могут быть практические причины, следует понимать, что размещение резисторов в любом другом месте, кроме конца линии, НИЧЕГО не дает для контроля проводки, что является заявленной причиной использования резисторов. Резистор может только контролировать проводку между резистором и блоком управления.
Почему необходимо контролировать электропроводку? Как цепь может закоротиться?
Если потенциальный грабитель получит доступ к зональной проводке, провода могут быть преднамеренно закорочены, что позволит грабителю проникнуть в здание позднее.
Кроме того, гвоздь или шуруп (для подвешивания картины, фотографии и т. д.) вполне могут пробить как внешнюю, так и внутреннюю изоляцию проводов и установить контакт между двумя проводниками. Хотя и то, и другое, по общему признанию, маловероятно, они не невозможны.
Если короткое замыкание маловероятно, действительно ли необходимы резисторы?
На этот вопрос нет простого ответа. Если это задает профессиональный установщик, необходимо учитывать вопросы ответственности, особенно если производитель рекомендует или требует резисторы. Если спрашивает самоучка, то никто другой не может дать удовлетворительного ответа.
Лицо, устанавливающее систему у себя дома, должно учитывать потенциальный риск повреждения проводки, а затем принимать взвешенное решение. Наконец, есть также вопрос о том, позволит ли конкретная система вообще исключить резисторы. Если это не так, то единственное решение будет заключаться в том, где их разместить. Если требуются резисторы, но контроль проводов считается излишним, их можно разместить на блоке управления.
Резисторы кажутся разумной идеей. Есть ли причина НЕ использовать их и размещать в конце строки по мере необходимости?
Есть несколько причин. Во-первых, хотя обычно довольно легко разместить резистор внутри датчика движения или датчика разбития стекла, подключение резистора к магнитному контакту может оказаться сложной задачей, особенно с утопленными контактами. Резистор должен быть каким-то образом приварен к проводу, а сросток должен быть протолкнут обратно через отверстие до того, как будет вставлен контакт (желательно так, чтобы его можно было снять при необходимости).
На поверхностном контакте резистор и соединение будут видны и (частично в зависимости от навыков установщика) могут быть эстетически неприятными. Во-вторых, в случае замены панели управления в будущем резисторы не будут иметь правильного значения, если используется оборудование другого производителя.
Нет даже гарантии, что тот же производитель не изменит номиналы резисторов в будущем (хотя такое случается редко).
Было показано, что удаление и замена всех резисторов (особенно из утопленных контактов) в системе вызывает значительное выпадение волос, бессонницу и вспышки сквернословия.
Есть ли способ разместить резистор внутри банки, но при этом контролировать проводку?
Да. При использовании четырехжильного кабеля для двухпроводного датчика можно использовать два свободных проводника для расширения цепи от места расположения датчика до банки, через резистор и обратно к датчику. Резистор фактически был бы в конце линии, и контроль был бы осуществлен.
Существуют ли другие способы использования резисторов?
Да. Во-первых, в пожарных зонах всегда используются резисторы, даже если в других зонах их нет. Это связано с тем, что пожарные датчики являются «нормально открытыми» устройствами; они замыкают цепь только при срабатывании. Таким образом, пожарная зона в своем нормальном состоянии будет казаться системе такой же, как и зона с перерезанным проводом, а именно открытой.
Чтобы предотвратить это, используется резистор для замыкания цепи (с пониженным напряжением), чтобы ее можно было контролировать.
Во-вторых, некоторые производители разрешают использовать двойные EOLR. В этом случае к клеммам датчика добавляется второй резистор, который находится параллельно цепи. Если вы помните, один резистор позволяет системе определить, защищена ли цепь, разомкнута или замкнута. Второй резистор добавляет возможность отличить разомкнутый датчик от разомкнутой или оборванной цепи.
Теперь, если датчик размыкается, ток проходит как через последовательный, так и через параллельный резисторы. Панель определяет пониженное напряжение и знает, что датчик действительно разомкнут. При такой конфигурации нулевое напряжение может означать только одно: обрыв цепи. Это представляет собой максимальный контроль зональной проводки.
В-третьих, некоторые производители разрешают использовать «удвоение зон», когда две зоны, каждая с разным сопротивлением, подключаются параллельно к одним и тем же двум клеммам.
Поскольку они подключены параллельно, система видит сумму обоих пониженных напряжений, когда обе зоны закрыты. Если один открывается, это напряжение снимается, и из-за разных резисторов система знает, какой из них открыт, а какой остается закрытым.
Это фактически удваивает количество зон, доступных на основной плате, хотя и не изменяет максимальную емкость системы.
Источник: douglaskrantz.com, security.livewatch.com
Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.
Обещаем не спамить. Вы можете отписаться в любое время.
Недействительный адрес электронной почты
%PDF-1.5 % 126 0 объект >/OCGs[230 0 R]>>/Страниц 120 0 R/Тип/Каталог>> эндообъект 226 0 объект >поток Acrobat Distiller 6.0.1 для Macintosh3006-09-13T09:12:18-07:002016-05-24T11:03:56-04:00QuarkXPress™: LaserWriter 8 8.7.12016-05-24T11:03:56-04:00
