Приветствую!
Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.
Почему речь пойдет про карманные и и компактные — потому что это самые бюджетные варианты. Настольные осциллографы можно посмотреть по ссылке ниже. Это, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций. А вот компактные модели на 1 канал для простых измерений и оценки формы сигнала можно приобрести буквально за $20…$40. И будут приличные модели, достаточные для большинства измерений.Основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений. Не менее важная характеристика — это размер дисплея и емкость батареи, обеспечивающие комфортную работу в автономном режиме.
В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.
Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138. Его развитие на базе микроконтроллера STM32 называется DSO150.
ОСЦИЛЛОГРАФ DSO 150 В КОМПЛЕКТЕ С ЩУПОМ P6020 ЗА $21
DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Цена $17 за комплект с корпусом и щупом Р6100. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.
Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 1 Мвыб/с
• Аналоговая полоса пропускания: 0 — 200 кГц
• Диапазон чувствительности: 5 – 20 мВ/дел
• Максимальное входное напряжение: 50 В макс.
(1 зонд)
• Полное входное сопротивление: 1M ом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы связи: постоянный ток / переменный ток/ заземление
• Временной диапазон развёртки: 500с/дел– 10 мкc/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 9 В (8 – 10 В) постоянного тока
• Потребление тока: ~ 120 мА @ 9 В
• Размер основной платы: 94 x 65 мм
• Размер аналоговой платы: 65 x 47 мм
• Размер экрана: 52 x 40 мм
• Размер упаковки: 14,5 x 10 x 3,7 см
• Вес упаковки: 179 граммов
Но хобби быстро прошло, перешел к серьезным моделям.
В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.
Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам.
Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).
При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц ( семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман. Из минусов — корпус имеет открытую конструкцию, не защищенную от внешних воздействий (нужно дорабатывать), а также отсутствие возможности перенести на компьютер сохраненные снимки. Наличие коннектора MMCX это удобно, но для полноценной работы потребуется адаптер на BNC или специальные щупы. За свои деньги это очень хороший вариант начального уровня.
Specifications:
1：Analog band width: 1MHz
2：Maximum real time sampling rate: 5MS/s
3：Vertical sensitivity: 50 mV/div ~ 200 V/div
4：Horizontal time base range: 100mS/div ~ 2uS/div
5：Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6：Storage depth: 40KB
7：Input resistance: 1M
8：ADC precision: 12bits
9：Coupling mode: AC/DC
10：Trigger mode: Auto
11：Trigger edge: Ascending/descending edge
12：External trigger voltage 0 – 40 V
13：Display: TFT color display
14：Power supply: 250 mAh lithium battery
15：Size: 57 x 34 x 11 mm
16：Weight: 40 grams
Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором.
КАРМАННЫЙ ОСЦИЛЛОГРАФ DSO FNISKI PRO
АНАЛОГИЧНАЯ МОДЕЛЬ DSO FNISKI PRO С ЩУПОМ P6100
Это очень хороший вариант за свои деньги. Полоса 5МГц (синус). Есть возможность сохранения графиков. Цена с купоном продавца $38.
Характеристики:
1:Analog band width: 5MHz
2:Maximum real time sampling rate: 20MS/s
3:Vertical sensitivity: 50 mV/div ~ 200 V/div
4:Horizontal time base range: 50S/div ~ 250nS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 40KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Automatic
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: 2.4 inch @ 320 * 240
14:Power supply: 1200 mAh lithium battery
Есть вариант с BNC-крокодилами.
Есть вариант с щупом 10х щуп P6010 (с полосой до 10МГц).
Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно.
Ссылка на щупы есть ниже.
По результатам использования отмечу удобный корпус, большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.
Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор. Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом либо нести пациента на стол и вскрывать.
А вот если требуется полоса чуть больше — обратите внимание на недорогой осциллографический пробник DSO168
Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры. Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.
5 мм — самый главный минус данной модели.
Технические характеристики:
• Максимальная частота выборки в режиме реального времени: 50 Мвыб/с
• Аналоговая полоса пропускания: 0 — 20 МГц
• Диапазон чувствительности: 50 – 200 мВ/дел
• Максимальное входное напряжение: 40 В макс. (1 зонд)
• Полное входное сопротивление: 1Mом/20пФ
• Точность: 12 бит
• Длина записи: 1024 точек
• Режимы связи: постоянный ток / переменный ток
• Временной диапазон развёртки: 100с/дел– 100нс/дел
• Режимы ожидания: автоматический, нормальный и одиночный
• Положение запуска: в центре буфера
• Напряжение источника питания: 3.7В аккумулятор
DSO168 — интересный прибор за свою стоимость.
Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).
В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц.
До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений.
А вот до 1МГц — без проблем.
В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.
На борту отдельный АЦП от AD с частотой семплирования до 100 MSPS, аналоговая полоса до 20МГц, один канал.
Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет.
Далее предлагаю посмотреть еще одну недорогую модель осциллографа DSO338 с полосой 30МГц.
КОМПАКТНЫЙ ОСЦИЛЛОГРАФ DSO 338 FNISKI 30MHZ
Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно. Цена на распродаже с купоном $61.
Технические характеристики:
1:Analog band width: 30MHz
2:Maximum real time sampling rate: 200MS/s
3:Vertical sensitivity: 50 mV/div ~ 200 V/div
4:Horizontal time base range: 100mS/div ~ 125nS/div
5:Maximum input voltage: 40 V (1X probe), 800 V (10X probe)
6:Storage depth: 128KB
7:Input resistance: 1M
8:ADC precision: 8bits
9:Coupling mode: AC/DC
10:Trigger mode: Single, Normal, Automatic
11:Trigger edge: Ascending/descending edge
12:External trigger voltage 0 – 40 V
13:Display: 2.4 inch — IPS — 320*240
14:Power supply: 3000 mAh lithium battery
15:Size: 90 x 70 x 28 mm
16:Weight: 200g
Для измерений используется стандартный щуп P6100 BNC.
Осциллограф достаточно хорошо себя показывает на частотах более 20 МГц.
Но, учитывая его стоимость, можно посмотреть и другие варианты.
МОЩНЫЙ ОСЦИЛЛОГРАФ FNIRSI-5012H 100МГЦ
Новая модель и один из лучших за свои деньги. Это одноканальный 100-МГцовый осциллограф с памятью.
Частота семплирования достигает 500 Msps. Цена на распродаже c учетом купона продавца $76.
Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц. Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.
В комплекте с осциллографом есть неплохой щуп Р6100 с делителем 10х и полосой до 100МГц, а также кейс для хранения и переноски.
Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.
Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.
DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости. Если есть возможность добавить — лучше добавить и взять что-то на два канала и с возможностью сохранения результатов.
ПЕРЕНОСНОЙ ОСЦИЛЛОГРАФ HANTEK 2C42 40МГЦ
Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски. Цена от $99 на распродаже.
В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.
Осциллограф чуть дороже предыдущих, но модель 2Dx2 оснащена генератором частоты. На фото ниже показана генерация синусоидального сигнала частотой 1 МГц.
В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.
В статье отмечу еще один популярный вариант карманного осциллографа — DSO203 Handheld ARM Nano Mini Digital Oscilloscope.
Это отличный комбайн со встроенным функциональным генератором сигналов, 4 каналами (2 аналоговых + 2 цифровых), и частотой семплирования 72MHz.
Единственно, он самый дорогой из представленных.
На сегодняшний день существует отработанная прошивка Wildcat, которая значительно повышает функционал данного DSO203.
Осциллограф практически неубиваемый, имеет металлический корпус, два аналоговых входа, два цифровых входа, встроенный генератор частот. Коннекторы MMCX.
На фото ниже представлен пример работы генератора частоты. В минусы запишу стоимость, мягко говоря нишевый осциллограф. Можно чуть чуть докинуть и взять Rigol или что-то подобное.
Осциллографы, которые у меня есть закончились, но я отмечу еще пару моделей, которые имеют право на жизнь.
Это удобный и качественный осциллограф с генератором сигналов Jinhan JDS2023.
Аналоговая полоса 20MHz. Сделан в удобном формфакторе, в комплекте есть все необходмое для работы.
Осциллограф подключается к компьютеру, имеет встроенный генератор частот, можно сохранять снимки экрана.
НОВЫЙ ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ JDS6031 1CH 30M 200MSPS
МУЛЬТИМЕТР JSD6031 С АЛИ
Характеристики:
Разрешение экрана: 320 * 240
Длина хоста * ширина * высота: 19,5см * 9,5см 3,7см
Внешняя длина упаковки * ширина * высота: 28,5 см * 23 см * 8 см
Вес хозяина: 350 г
Общий вес брутто: 700 г
Канал: 1CH
Пропускная способность: 30МГц
Скорость выборки: 200 MSPS
Режим питания: 18650 съемный аккумулятор
Калибровка сигнала: 1 кГц меандр
А также недорогой осциллограф DSO 112A TFT Mini Digital Oscilloscope.
Хороший вариант на твердую «четверку». Имеет сенсоный дисплей и возможность подключения по USB. На борту быстрый АЦП c оцифровкой до 5М семплов в секунду, аналоговая полоса до 2МГц.
Как и с DSO150, применена STM32, полоса 200кГц. При желании можно найти еще дешевле не распаянный вариант. Подойдет для обучения пайки «со смыслом».
Подобные портативные девайсы — то, что я обычно использую. Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке. Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники. Из функциональный моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена и рабочая полоса, а также Hantek 2С72 как самый фунциональный.
Рекомендую обратить внимание на полезные аксессуары для осциллографа:
Щуп Р6100 100МГц с компенсацией емкости и делителем 10х ($5)
Щуп Р2100 100МГц с компенсацией емкости и делителем 10х копия Tectronix ($7)
Щуп Р4100 100МГц 2кВ с компенсацией емкости и делителем 100х ($10)
Пассивный аттенюатор сигнала Hantek HT201 для осциллографа 20:1 BNC для измерений напряжения до 800Вольт ($4)
Все перечисленные модели интересны, в период летней распродажи с 18 по 23 июня будут приличные скидки до 15-20%.
Старайтесь комбинировать с купонами, приведенными выше. Про оформлении смотрите купоны магазина, которые доступны на странице акций или на странице товара.
Лучшие модели осциллографов для радиолюбителя с Aliexpress на летней распродаже
Смотрите горячие темы:
Выбираем лучшие карманные осциллографы (DSO) с Али
Электроника, модули и промавтоматика с Али и не только. Недорого и очень выгодно
Топ-10 новых автогаджетов с Aliexpress
Подборка топ-10 аудиомагазинов с Aliexpress: компоненты для самодельных усилителей и акустических систем
Подборка топ-10 аудиоусилителей с Aliexpress
Умный дом с нуля: устройства Xiaomi MiHome
Умный дом с нуля: выбираем устройства Xiaomi MiHome
Подборка лучших павербанков (внешних аккумуляторов) c поддержкой QC3.0 и PD
Профильные магазины с Алиэкспресс: аудиомодули, радиотовары, специальные гаджеты и инструменты
Подборка паяльного оборудования для радиолюбителя с Али (и не только)
Выбираем лучшее оборудование для радиолюбителя с Али (и не только)
Топ мультиметров и измерителей с Али
Недорогие и полезные DIY модули и инструменты для радиолюбителя
Подборка лучших павербанков (внешних аккумуляторов) c поддержкой QC3.
0 и PD
Подборка серьезных осциллографов с Али (20МГц-100МГц)
Подборка готовых модулей усилителей звука с Али (плюс пара динамиков) для DIY акустических систем
Аудиомодули и платы усилителей с Али и не только
Лучшие компоненты для создания точечной сварки своими руками с Алиэкспресс (для сварки аккумуляторов)
Подборка интересных товаров, гаджетов, инструментов и игрушек с Алиэкспресс с хорошей скидкой
Инструменты, тестер, павербанк — годнота с Алишки
Лучшие аккумуляторные батарейки с Али: АА (пальчиковые), ААА (мизинчиковые), «Крона»
Подборка лучших внешних аккумуляторов c QC3.0 и PD для питания паяльников и мощных устройств
Подборка очень выгодных товаров технической направленности с Алиэкспресс
Лучшие наборы LEGO с Алиэкспресс (10 сборных моделей автомобилей)
Аксессуары для LEGO — лучшие и самые необычные дополнения с Али
Приветствую!
Добавляю небольшую статью на тему выбора домашнего компактного осциллографа начального уровня для работы и хобби.
Почему речь пойдет про карманные и компактные — потому что это самые бюджетные варианты. Настольные осциллографы – это более громоздкие, функциональные устройства, и, как правило, достаточно дорогие модели ($200-400 и дороже) на 4 канала со множеством функций.
А вот компактные модели на 1 канал для простых измерений и оценки формы сигнала можно приобрести буквально за $20…$40.
Итак, основные технические характеристики карманных осциллографов — это рабочая полоса, которая измеряется в МГц, а также частота дискретизации, которая напрямую влияет на качество измерений.
В статье постараюсь описать осциллографы, которые лично были в руках и дать небольшие плюсы и минусы данных моделей.
Начальный вариант, через который прошли многие радиолюбители — это осциллограф на базе микроконтроллера ATmega, на Али есть множество вариантов, в том числе для самостоятельной сборки, например, DSO138. Его развитие на базе микроконтроллера STM32 называется DSO150.
Осциллограф DSO150 — это неплохой осциллограф для радиолюбителя начального уровня. В комплекте есть щуп Р6020. Сам осциллограф имеет полосу около 200кГц. Построен на базе STM32, АЦП до 1М семплов. Хороший вариант для проверки простых блоков питания (ШИМ) и аудиотрактов. Подойдет для начинающих, например, для исследования звуковых сигналов (настройке усилителя и т.п.). Из минусов отмечу невозможность сохранить картинку осциллограммы, а также небольшую полосу пропускания.
Технические характеристики:
При желании можно найти еще дешевле не распаянный вариант. Подойдет для обучения пайки «со смыслом».
Но хобби быстро прошло, перешел к серьезным моделям.
В начале 2018 года попался один из популярных вариантов осциллографов начального уровня — простой, но неплохой осциллографический пробник — DSO188.
Осциллограф DSO188 — простой «показометр» с одним каналом, без памяти, но с цветным дисплеем, аккумулятором 300mAh и очень маленький по размерам. Его плюс именно в компактности и портативности, а полосы частот хватит для большинства приложений (например, настройка звукотехники).
При небольшой стоимости ($30) он отображает сигналы с частотой 1МГц (семплирование 5MSA/s). Для работы используются MMCX щупы, но в комплекте есть адаптер MMCX-BNC. Установлен отдельный АЦП на 5MSPS, полоса до 1МГц, корпус сборный из панелей, что очень даже неплохо выглядит. В плюсах отмечу компактные размеры и приличную полосу, по сравнению с DSO150 (1МГц), а также компактные размеры. Очень удобно использовать вместе с обычным тестером. Легко помещается в карман. Из минусов — корпус имеет открытую конструкцию, не защищенную от внешних воздействий (нужно дорабатывать), а также отсутствие возможности перенести на компьютер сохраненные снимки.
Технические характеристики:
Если одного мегагерца мало, можно посмотреть в сторону карманных осциллографов в корпусе с BNC коннектором, например, недорогой карманный осциллограф DSO FNISKI PRO.
Это очень хороший вариант за свои деньги. Полоса 5МГц (синус). Есть возможность сохранения графиков во внутреннюю память устройства.
Технические характеристики:
Есть вариант DSO FNISKI PRO с BNC-крокодилами.
Есть вариант DSO FNISKI PRO с щупом 10х P6010 (с полосой до 10МГц).
Я бы взял первый вариант (с крокодилами) и докупил бы щупы отдельно. Ссылка на щупы есть ниже.
По результатам использования отмечу удобный корпус, большой дисплей. Тестовый сигнал на 5МГц (синус) показывает без особых проблем, другие периодические и апериодические сигналы нормально показывает до 1 МГц.
Если полоса выше 1МГЦ не критична, и не требуется работать с большими напряжениями, то DSO FNIRSI PRO c BNC коннектором — хороший выбор. Он использует стандартные щупы и может применяться как быстрый карманный осциллографический пробник — потыкать и посмотреть, жив ли обмен, микросхема и т.п. А потом топать за большим осциллографом, либо нести пациента на стол и вскрывать.
А вот если требуется полоса еще чуть больше — обратите внимание на недорогой осциллографический пробник DSO168

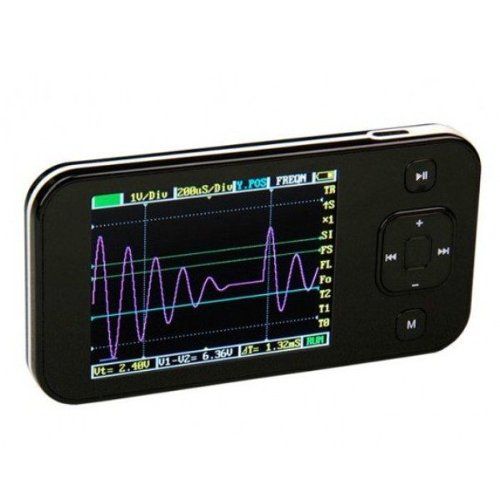

Осциллограф DSO168 имеет необычный дизайн, смахивающий на популярные МР3 плееры.
Это одновременно и плюс (металлический стильный корпус), и минус устройства. Не самый удачный выбор разъема — MiniUSB для зарядки аккумулятора. А также отмечу подключение через джек 3.5 мм — самый главный минус данной модели.
Технические характеристики:
DSO168 — интересный прибор за свою стоимость.
Гораздо лучше огромного количества подобных DSО138, которые строятся на базе микроконтроллеров со встроенным АЦП (200kHz).
В данной модели DSO168 установлен отдельный АЦП AD9283, который обеспечивает уверенный анализ сигналов до 1МГц. До 8 МГц можно использовать данный прибор, но как «отображалку» сигналов, без каких либо серьезных измерений.
А вот до 1МГц — без проблем.
В комплекте идет стандартный щуп Р6100 BNC, а также адаптер с джека 3.5мм на BNC.
Осциллограф DSO168 имеет полосу 20МГЦ (при частоте семплирования 60MSA/s), не самый удачный, но более-менее аккуратный корпус аля iPod, встроенный аккумулятор 800 мАч (может питаться от USB). Сходство с плеером добавляют щупы через джек 3,5 мм (есть адаптер BNC-3.5mm). Памяти для сохранения осциллограмм — нет. Отмечу конструктивный просчет — джек 3,5 мм не предназначен для передачи СВЧ сигналов, присутствуют искажения формы сигнала на частотах более 1МГц. Так что устройство интересное, но я бы выбрал другой вариант.
Далее предлагаю посмотреть еще одну недорогую модель осциллографа DSO338 с полосой 30МГц.
Карманный осциллограф DSO 338 FNISKI 30MHZ
Это карманный аккумуляторный осциллограф на один канал с частотой семплирования аж 200Msps. Характеристики неплохие, многим такой модели хватает за глаза. В наличии один канал, дисплей имеет хорошие углы обзора, время работы до 8 часов с одного заряда непрерывно.
Технические характеристики:
Для измерений используется стандартный щуп P6100 BNC.
Осциллограф достаточно хорошо себя показывает на частотах более 10-20 МГц.
Хороший вариант, но, учитывая его стоимость, можно посмотреть и другие модели.
Например, чуть дороже можно приобрести мощный осциллограф FNIRSI-5012H 100МГц
Новая модель и один из лучших за свои деньги – одноканальный 100-МГцовый осциллограф с памятью. Частота семплирования достигает 500 Msps.
Осциллограф является одним из самых «мощных» и «навороченных» в своем ценовом диапазоне. Имеется 1 канал BNC, но осциллограф может отображать синусоидальный сигнал до 100МГц.
Другие периодические и апериодические сигналы нормально смотрятся до 70-80 МГц.
Технические характеристики:
Осциллограф справляется с сигналами не хуже, чем старший собрат Rigol.
Отмечу отсутствие связи с компьютером (отчасти это не минус, так как нет необходимости осуществлять гальваническую развязку), а также наличие всего одного канала для измерения.
DSO Fniski 100MHz — это хороший выбор, особенно если нет подходящего прибора и остро стоит вопрос стоимости.
Переносной осциллограф 3-в-1 HANTEK 2C42 40МГц
Хит 2019 года — портативный осциллограф с частотой 40 МГц (есть модель 2C72 до 70МГЦ) на два канала и с генератором частоты. Встроенный мультиметр. Поставляется с сумкой для переноски. Цена от $99.
В комплекте есть все необходимое + кейс для переноски. Частота оцифровки до 250MSa/s — это самый лучший результат для портативных осциллографов. Существуют версии 2С42/2С72 без встроенного генератора, но они не так интересны с точки зрения цены и функционала.
Технические характеристики:
Осциллограф чуть дороже предыдущих, но модель 2Dx2 оснащена генератором частоты.
На фото ниже показана генерация синусоидального сигнала частотой 1 МГц.
В остальном, Hantek не хуже своих старших собратьев. Отмечу наличие встроенного мультиметра, что делает данную модель устройством 3-в-1.
Осциллографы, которые у меня есть закончились, но я отмечу еще одну модель, которая имеет право на жизнь. В этом ценовом диапазоне есть удобная и качественная модель портативного осциллографа JDS6031 1CH 30M 200MSPS.
Технические характеристики:
Рекомендую обратить внимание на полезные аксессуары для осциллографа:
Щуп Р6100 100МГц с компенсацией емкости и делителем 10х ($5)
Щуп Р2100 100МГц с компенсацией емкости и делителем 10х копия Tectronix ($7)
Щуп Р4100 100МГц 2кВ с компенсацией емкости и делителем 100х ($10)
Пассивный аттенюатор сигнала Hantek HT201 для осциллографа 20:1 BNC для измерений напряжения до 800Вольт ($4)
Подобные портативные девайсы — то, что я часто использую.
Очень удобно, особенно при настройке различных приборов, проверке, пуско-наладке. Могу рекомендовать брать вариант DSO150, а еще лучше, похожий DSO138 (200kHz) в варианте DIY для обучения пайки и азам радиоэлектроники. Из функциональных моделей отмечу DSO Fniski 100MHz, как осциллограф с самым лучшим соотношением цена/рабочая полоса, а также Hantek 2D72 как самый функциональный (3-в-1).
Портативные и портативные осциллографы изменили правила игры. Несмотря на то, что портативные прицелы не так мощны и не переполнены функциями, как их более громоздкие настольные аналоги, они способны делать именно то, что от них ожидается, и даже кое-что еще. В настоящее время существуют десятки портативных осциллографов, которые могут делать больше, чем просто отслеживать и анализировать изменения напряжения во времени. Фактически, их портативность делает их предпочтительными по сравнению с традиционными моделями во время полевых работ и полевых работ.
Некоторые профессионалы даже используют портативные прицелы в сочетании с настольными прицелами, чтобы получить наилучшие возможные результаты.
Как и в случае с традиционными осциллографами, при выборе портативного или портативного осциллографа необходимо учитывать массу технических факторов: размер, вес, цена, объем памяти, гарантия, техническое обслуживание, входное сопротивление, характеристики и т. д. к чему вам аппарат нужен.
Всегда помните, однако, что ваши конкретные потребности в прицеле имеют первостепенное значение и должны иметь больший вес, чем общий пятизвездочный рейтинг.
Вот список портативных осциллографов, которые мы рассмотрим:
Продолжайте читать, чтобы узнать больше о лучших портативных и карманных осциллографах!
Этот совершенно новый портативный осциллограф с полосой пропускания 70 МГц — одна из самых популярных моделей Hantek.
Он выполнен в компактном и легком корпусе, что делает его удобным в обращении. Когда вам нужно положить его, его многопозиционная опорная подставка позволяет вам регулировать его, пока вы не найдете удобный угол обзора.
Зарядка проста благодаря интеллектуальной функции управления зарядкой и зарядному интерфейсу типа C. Одной двухчасовой зарядки достаточно, чтобы этот мощный портативный прицел работал целый день.
Другие примечательные особенности включают цветной ЖК-экран высокой четкости, встроенную литиевую батарею большой емкости и множество функций. Но что действительно отличает эту модель, так это ее природа 3-в-1. Это одновременно и осциллограф, и источник сигнала, и мультиметр.
Hantek2D72 — чудо 3-в-1.
Это двухканальный осциллограф, генератор сигналов и цифровой мультиметр — действительно универсальный инструмент, способный удовлетворить большинство (если не все) ваших требований. Несмотря на стандартный для отрасли размер и габариты, этот портативный прицел обладает большим количеством функций, чем некоторые настольные модели.
В дополнение к полноцветному ЖК-экрану, многофункциональному мультиметру и простой в использовании клавиатуре, он также оснащен интеллектуальной зарядкой, что означает, что вы можете безопасно использовать устройство во время его подзарядки. Вы даже можете выбрать между зарядкой с помощью стандартного USB-интерфейса компьютера или сильноточного 5V/2A. Тот же USB-интерфейс позволяет легко передавать данные с прицела на компьютер, как если бы вы использовали смартфон или портативный жесткий диск.
Если вам нужен отличный многоцелевой инструмент, который дает вам больше, чем стоит ваших денег, выберите Hantek2D72.
Портативный прибор Siglent SHS815 лучше всего подходит для применения вне помещений, например, для измерения мощности ветра, тестирования нового энергетического оборудования, автомобильных электронных и электрических автомобильных измерений, а также для отладки электрических систем.
Благодаря встроенному мультиметру и регистратору сигналов его производительность не уступает настольным моделям высшего качества.
Обладая такими стандартными для отрасли функциями, как полоса пропускания 150 МГц, одно- и двухканальные возможности и общая глубина памяти 2 МБ, эта модель является безопасным и надежным выбором. Его полноцветный 5,7-дюймовый экран упрощает запись и просмотр сигналов. Его режим мультиметра может измерять напряжение и ток постоянного/переменного тока, диод, емкость и непрерывность. И он имеет частоту дискретизации в реальном времени 1 Гвыб/с на одном канале и общую частоту дискретизации в реальном времени 500 Мвыб/с на двойном канале.
Основные характеристики: Если вам нужен прочный портативный осциллограф для проверки наружных цепей, источников энергии, энергосистем и других сильных электрических зарядов, Siglent SHS815 — ваш лучший выбор.
У вас есть мощный осциллограф, универсальный мультиметр и сверхинтуитивный регистратор сигналов в одном портативном устройстве. Благодаря поддержке USB-накопителей, обновлений USB, сложных математических функций и операций БПФ эта модель станет звездой во всем.
Универсальный портативный осциллограф, в нем достаточно функций, чтобы полностью оправдать свою цену. Входящий в комплект TrendPlot — для удобного измерения и просмотра осциллографа — сам по себе делает осциллограф Siglent SHS815 непревзойденным.
Многофункциональный мобильный тестер, интуитивно понятный и гибкий, этот отладчик цепей, генератор/регистратор сигналов и цифровой осциллограф нельзя упустить. Основанный на технологической платформе Xvisual 3-го поколения, он имеет разумное количество функций и возможностей, упакованных в его довольно гладкий футуристический корпус. Он также имеет дополнительный аккумулятор, который делает его еще более портативным.
Несмотря на ультратонкий дизайн, внешний вид Owon XDS3102A невероятно обширен.
Интеграция с несколькими интерфейсами стала возможной благодаря порту USB, порту AUX и порту VGA. Экран представляет собой 8-дюймовый ЖК-дисплей с высоким разрешением 800 x 600, который упрощает просмотр (и просмотр). А с его мультитриггерным и 12-разрядным АЦП высокого разрешения Owon XDS3102A, без сомнения, является мощным двухканальным усилителем.
Если для вас главным приоритетом является эстетика, вы не найдете модели с таким же привлекательным внешним видом, как Owon XDS3102A. Тонкий, гладкий и красиво оформленный, он определенно выделяется среди типично неуклюжих портативных прицелов. Эта конкретная модель, представленная как многофункциональный мобильный тестер, имеет достаточно функций, чтобы считаться многоцелевой, хотя, возможно, и не такой всеобъемлющей, как некоторые другие модели в этом списке.
Тем не менее, его сила заключается в портативности и интерфейсе. Многоточечный сенсорный экран упрощает и упрощает работу. Его порт VGA обеспечивает простое расширение видео. А его различные порты и соединения обеспечивают множественную интеграцию — функция, которой обладают не многие модели на рынке.
В целом, Owon XDS3102A — достаточно удобное портативное устройство, которое стоит купить.
Осциллограф Siglent SDS1052DL признан одним из лучших портативных осциллографов на рынке ведущими экспертами. Мощный карманный осциллограф от одного из самых популярных производителей осциллографов, безусловно, впечатляет. Он способен проводить и анализировать измерения, как стандартная настольная модель, а благодаря современным технологиям в его обманчиво маленьком корпусе Siglent SDS1052DL способен поддерживать множество интерфейсов: USB-хост, USB-устройство и RS-232, всего лишь назвать несколько.
д.)Если вам нужен портативный осциллограф, который действительно опережает конкурентов, выбирайте Siglent SDS1034DL. Он имеет расширенные функции, с которыми могут конкурировать очень немногие портативные прицелы, такие как расширенные режимы запуска и фильтры ложных срабатываний. Он может отличать ложные срабатывания от реальных при проведении измерений и автоматически отбрасывает их — идеально подходит для экономии памяти, сохранения чистых данных и обеспечения точных показаний.
Помимо глубины памяти 32 Кб и 7-дюймового цветного TFT, ЖК-дисплея, он также предлагает режимы импульса, наклона, ширины, видео, фронта и альтернативные выбираемые режимы в качестве некоторых из расширенных режимов запуска. Siglent SDS1034DL — это мощный портативный инструмент, который всегда под рукой и в полевых условиях.
Портативный осциллограф Keysight U1620A, хотя и не так широко известен, как предыдущий, произвел фурор как первый в мире портативный осциллограф с VGA-дисплеем. Благодаря плавающим измерениям, 10 доступным языкам в системе пользовательского интерфейса (UI) и частоте дискретизации 2 Гвыб/с, способной захватывать и анализировать выбросы, этот портативный осциллограф является мощным сам по себе.
Некоторые из сигналов, которые он может захватывать, включают в себя схемы с широтно-импульсной модуляцией, переходные процессы и броски.
Keysight U1620A — это отличный портативный осциллограф, который дает вам большую отдачу от затраченных средств.
Его производительность выше стандартных, он имеет несколько довольно удобных функций (особенно VGA-дисплей) и поставляется с калибровкой, ремонтом и обслуживанием в стране. Он отлично подходит для технологий, специфичных для приложений, которые зависят от пропускной способности и логического анализа.
Частота дискретизации 2 Гвыб/с и глубина памяти 2 Мвыб также отлично подходят для детального анализа захваченных сбоев.
Портативный осциллограф SainSmart Nano DSO, один из самых маленьких портативных осциллографов в этом списке, имеет толщину менее дюйма (11 мм, если быть точным) и весит всего 0,35 фунта (около 5,6 унции). Однако не позволяйте его крошечной, крошечной рамке обмануть вас; это мощное маленькое устройство, способное запускать множество функций, меню и параметров измерения.
SainSmart Nano размером примерно с iPhone 6, и если вы научитесь им пользоваться, он может быть столь же полезным.
Он имеет максимальную частоту дискретизации 10 Мвыб/с и полосу пропускания 1 МГц; довольно приличные характеристики для стандартных измерений или отладки.
SainSmart Nano DSO202 — это прочное маленькое хитроумное устройство, хорошо сложенное и быстро реагирующее на действия пользователя. Он предлагает довольно точные измерения, несмотря на свой миниатюрный корпус, и достаточно мощный, чтобы удовлетворить прилично широкий спектр основных требований к электронной технике — идеально подходит для школьных занятий и полевых экспериментов.
Известный своей относительно легкой и компактной конструкцией, Rigol DS10547 оснащен четырьмя датчиками, четырьмя каналами и расширяемой памятью — одна из моделей с такой возможностью!
Хотя этот осциллограф не такой мощный, как некоторые модели, и не такой обманчиво маленький, он заслуживает того, чтобы быть в этом списке.
Он надежен, вынослив, и в нем достаточно места для всего необходимого: большой экран, многоканальная поддержка, поддержка нескольких интерфейсов и возможность захвата сигналов со скоростью 30 000 wmfs/сек.
Один из самых продаваемых продуктов от известного производителя, Rigol DS1054Z — хороший, безопасный и надежный выбор. У него достаточно ключевых функций, чтобы удовлетворить потребности инженеров, техников и других специалистов в этой области. Размер также не ставит под угрозу какие-либо важные элементы в «прицеле». Дисплей достаточно большой, чтобы отображать показания измерений, а скорость 30 000 wmfs/сек довольно хороша.
Все модели осциллографов Fluke 190 ScopeMeter представляют собой портативные высокопроизводительные гаджеты, предназначенные для решения сложных задач в условиях пересеченной местности. Излишне говорить, что они все фантастические. Модель 190-504/S ничем не отличается. Имея доступную полосу пропускания до 500 МГц и поддержку 4 каналов, эта портативная модель, несомненно, не уступает по мощности традиционному настольному осциллографу. Он также имеет класс защиты IP-51, что означает пыленепроницаемость, защиту от капель и 100% способность выдерживать суровые условия.
Обладая массой интересных функций, таких как мультиметр, безбумажный самописец и изолированные порты USB для подключения к ПК, а также различными режимами измерения, осциллограф Fluke ScopeMeter, безусловно, стоит своей рыночной цены.
/сМодели Fluke ScopeMeter, одни из самых прочных и долговечных портативных осциллографов, предназначены для пересеченной местности. Это идеальный выбор для инженеров по техническому обслуживанию предприятий, техников и представителей других профессий, связанных с электроникой, которым требуется множество суровых и опасных полевых работ.
Они также имеют десятки уникальных функций, которые выделяют их из толпы, например, Connect-and-View TM (для различных непрерывных автоматических триггеров) и режим прокрутки ScopeRecord (для захвата выборочных данных осциллограмм до 48 часов).
Благодаря усовершенствованным автоматическим измерениям мощности (Vpwm, ВА, PF, Вт) и времени (В/с, Вт/с, мАс) Fluke ScopeMeter 190-504/S представляет собой превосходное сочетание производительности, надежности и портативности. .
Единственный набор для самостоятельной сборки в этом списке, мы считаем, что Kuman DSO 138, тем не менее, заслуживает места. Этот комплект с открытым исходным кодом, предназначенный для студентов и профессионалов, которые любят конструировать и экспериментировать со своими инструментами (и не боятся паяльника), позволяет вам создать собственный портативный осциллограф.
Самодельные комплекты осциллографов на самом деле более распространены, чем вы думаете. Некоторые профессионалы даже предпочитают собирать свои «прицелы» воедино — главным образом потому, что это намного дешевле, но также и потому, что это дает им свободу настраивать или экспериментировать с конечным продуктом.
Если вы знаете, что делать с деталями и паяльником, к концу у вас должен получиться пригодный для использования высококачественный прицел. А с предварительно припаянными частями и довольно подробным буклетом с инструкциями сборка не должна быть проблемой.
По-настоящему бюджетная альтернатива покупке собственного портативного осциллографа. Этот комплект стоимостью 25-30 долларов США (в зависимости от того, где вы его приобретете) является лучшим решением для студентов и молодых специалистов, только начинающих работать с осциллографами. Он также довольно удобен для начинающих, с предварительно припаянными деталями SMD и предварительно запрограммированным микроконтроллером.
Рекламируемый как один из самых полезных комплектов осциллографов для самостоятельного изготовления на рынке, Kuman DSO 138 имеет уникальную функцию с открытым исходным кодом, которая позволяет пользователю добавлять даже больше возможностей по ходу дела.
«Многофункциональный» — это правильно.
Недостаток чистой мощности многофункциональный прицел All-Sun компенсирует гибкостью и потребительской ценностью. По сути, это комбинация высококачественного одноканального осциллографа (с полосой пропускания 50 МГц и частотой дискретизации 200 Мвыб/с) и базового генератора сигналов с очень точным мультиметром, использующим измерения среднеквадратичного значения для сигналов переменного тока.
Благодаря этому странному, но странно функциональному устройству, это устройство способно измерять напряжение, непрерывность, сопротивление и емкость. Он также может выполнять проверку диодов и проверку непрерывности, одновременно отображая график показаний мультиметра.
Благодаря интуитивно понятному меню и двуязычному интерфейсу многофункциональный прицел All-Sun 3-в-1 можно сравнить с швейцарским карманным ножом среди осциллографов; крошечный, непредсказуемый и удобный практически в любой ситуации.
Если вы ищете по-настоящему портативный осциллограф в дополнение к существующей настольной модели, это может быть «прицелом для вас». Прочный, надежный и удивительно полезный в различных ситуациях прицел All-Sun отлично подходит для того, чтобы иметь его под рукой во время непредсказуемых полевых работ.
Чип на его плече, без сомнения, является высокоточным мультиметром на 6000 отсчетов, который поддерживает многие его функции. Его перезаряжаемая батарея также не вызывает насмешек, так как это просто дает ему еще одну особенность по сравнению с другими, перечисленными в этой статье. Этот осциллограф 3-в-1 также способен блокировать и сохранять форму непериодического сигнала, что недоступно многим традиционным осциллографам.
Если вы цените функции и производительность выше мощности и размера, попробуйте All-Sun 3-в-1.
Покрытие следующих портативных и переносных осциллографов:
Мы в Circuit Specialists надеемся, что помогли вам принять обоснованное решение о ваших следующих покупках.
Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам по телефону 1-800-528-1417
Для получения дополнительной информации о схемотехнике, пожалуйста, посетите наш блог!
Компания Pokit Innovations меняет индустрию испытаний и измерений электроники. Наше испытательное оборудование чрезвычайно портативно, универсально, точно и доступно по цене.
Купить сейчас
Pokit Pro собрал более 1,5 миллиона долларов на Kickstarter и IndieGoGo
Pokit освобождает вас от скамейки и позволяет вам творить где угодно.
Pokit — идеальный инструмент для производителей, техников и инженеров, которым нужно отличное испытательное оборудование по доступной цене.
Такой маленький осциллограф? Никогда прежде в области электронного контрольно-измерительного оборудования не было так много мощности и свободы.
Осциллограф Pokit Pro позволяет захватывать и отображать формы сигналов напряжения и тока в режиме реального времени.
Также поддерживает многоканальность. Подключайте до четырех устройств Pokit Pro и отображайте сигналы одновременно.
Предварительный заказ
д.Купить сейчас
Ознакомьтесь с полным ассортиментом аксессуаров Pokit Meter и Pokit Pro.
Посмотреть аксессуары
У нас есть комплекты Pokit Meter и Pokit Pro, соответствующие всем вашим требованиям к тестированию.
Посмотреть пакеты
«Если этого недостаточно, гаджет работает как регистратор и может записывать данные до 12 месяцев в автономном режиме. Благодаря небольшому форм-фактору его можно разместить внутри электрического шкафа, автомобиля или даже робота».
Джереми Кук @ Hackster.io
«Минималистский дизайн устраняет необходимость в циферблатах и ручках, он крепится к 2 зажимам для датчиков и поставляется в комплекте с удобной дорожной сумкой».
Джулиан Хорси @ Geeky Gadgets
«Вы вряд ли найдете более широкий набор инструментов в более удобной упаковке где-либо еще».
Тайлер Уайнгарнер @ Make Magazine
«Pokit мал во многих отношениях. Он занимает меньше места, меньше весит, потребляет меньше энергии и стоит гораздо меньше, чем инструменты с аналогичными возможностями. На самом деле, он называется Pokit, потому что он настолько мал, что помещается в вашем кармане».
Дэвис @ Hacker House
«Pokit Meter выглядит как отличный портативный и функциональный инструмент. Мне нравится, что он поставляется с сумкой для переноски, а зонды убираются внутрь корпуса измерителя.»
Том Спендлов @ engineering.com
Предыдущий
Следующий
5 апреля
По мере совершенствования технологий тестирование и устранение неполадок усложняются.
